污水处理厂升级提标的利器上向流反硝化深床滤池
反硝化深床滤池在城镇污水处理厂提标改造工程中的应用
反硝化深床滤池在城镇污水处理厂提标改造工程中的应用摘要：在中国经济社会的高速发展下，也暴露出水质污染问题，针对这个现状，建设城市污水处理厂就一定要使主要的功能得到充分发挥，通过在提标改造工程中合理使用反硝化深床滤池，以便使处理城镇污染物的效能大大地提高。
基于此，本章将以中国某地方城市污水处理厂的提标改造与建设过程为例，并针对使用反硝化深床滤池的有关策略进行深刻、详尽的剖析，以期有助于促进中国城市污水处理厂的可持续性发展。
关键词：反硝化深床滤池；城镇；污水处理厂；提标改造工程现如今，中国的经济社会正持续增长，百姓的生活质量日益改善，但随之而来的问题是生活污染物总量增加，导致城镇饮用水受到很大的危害。
所以，设施更新和城市污水处理厂改建将是目前的重点任务。
在提标改建工程中，如使反硝式深床滤池正确、高效的使用，就可以使处置废弃物的效益提高，充分保障水质的清洁，减少环境污染问题的出现概率，实现环保和促进生态经济的目标。
1工程概况我国某地方城市污水处理厂的干污泥数量为每天3.0m3，采用改良的氧化沟为主要的污泥二次处理工艺后，目前排出的尾水与我国《标准》中要求的一级B 类标要求一致。
为使处置污泥的水平提高，维护市民的安全饮水条件，促进区域的可持续发展，原城市污水处理厂提出了提标改造项目，在进行提标改造项目以后，排放尾污水的指标必须与同现行《标准》中要求的一级A类标要求相一致。
在下面，我们将着重介绍原有城市污水处理厂中反硝式深床滤池的实际应用[1]。
2污水处理厂改造影响因素目前，由于城市污水处理厂必须投入很长的建造时期，所以，在应用反硝化深床滤池的过程中，一定要对下列问题进行考虑：首先，因为该厂属旧厂区，技术改造必须投资很长时间，而且周围土地规划已相当齐全，所以，可以利用的占地面积较小，针对这个现状，就一定要采用新型的污水处理工艺技术，同时提高工艺的简短。
第二，在改造厂区的提标整改完毕之后，就一定要对处理污水的漂浮物进行保护，即使磷、氮肥等回收的效率也要达到的要求[1]。

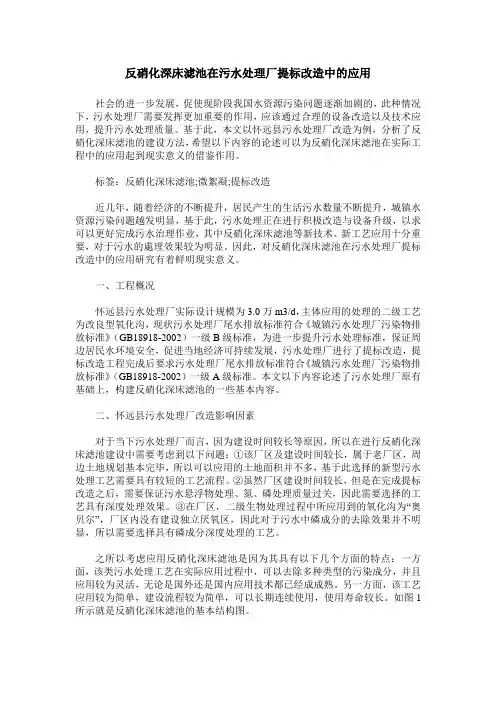

反硝化深床滤池在污水处理厂提标改造中的应用
反硝化深床滤池在污水处理厂提标改造中的应用社会的进一步发展，促使现阶段我国水资源污染问题逐渐加剧的，此种情况下，污水处理厂需要发挥更加重要的作用，应该通过合理的设备改造以及技术应用，提升污水处理质量。
基于此，本文以怀远县污水处理厂改造为例，分析了反硝化深床滤池的建设方法，希望以下内容的论述可以为反硝化深床滤池在实际工程中的应用起到现实意义的借鉴作用。
标签：反硝化深床滤池;微絮凝;提标改造近几年，随着经济的不断提升，居民产生的生活污水数量不断提升，城镇水资源污染问题越发明显，基于此，污水处理正在进行积极改造与设备升级，以求可以更好完成污水治理作业，其中反硝化深床滤池等新技术、新工艺应用十分重要，对于污水的處理效果较为明显。
因此，对反硝化深床滤池在污水处理厂提标改造中的应用研究有着鲜明现实意义。
一、工程概况怀远县污水处理厂实际设计规模为3.0万m3/d，主体应用的处理的二级工艺为改良型氧化沟，现状污水处理厂尾水排放标准符合《城镇污水处理厂污染物排放标准》（GB18918-2002）一级B级标准，为进一步提升污水处理标准，保证周边居民水环境安全，促进当地经济可持续发展，污水处理厂进行了提标改造，提标改造工程完成后要求污水处理厂尾水排放标准符合《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A级标准。
本文以下内容论述了污水处理厂原有基础上，构建反硝化深床滤池的一些基本内容。
二、怀远县污水处理厂改造影响因素对于当下污水处理厂而言，因为建设时间较长等原因，所以在进行反硝化深床滤池建设中需要考虑到以下问题：①该厂区及建设时间较长，属于老厂区，周边土地规划基本完毕，所以可以应用的土地面积并不多，基于此选择的新型污水处理工艺需要具有较短的工艺流程。
②虽然厂区建设时间较长，但是在完成提标改造之后，需要保证污水悬浮物处理、氮、磷处理质量过关，因此需要选择的工艺具有深度处理效果。
③在厂区，二级生物处理过程中所应用到的氧化沟为“奥贝尔”，厂区内没有建设独立厌氧区，因此对于污水中磷成分的去除效果并不明显，所以需要选择具有磷成分深度处理的工艺。

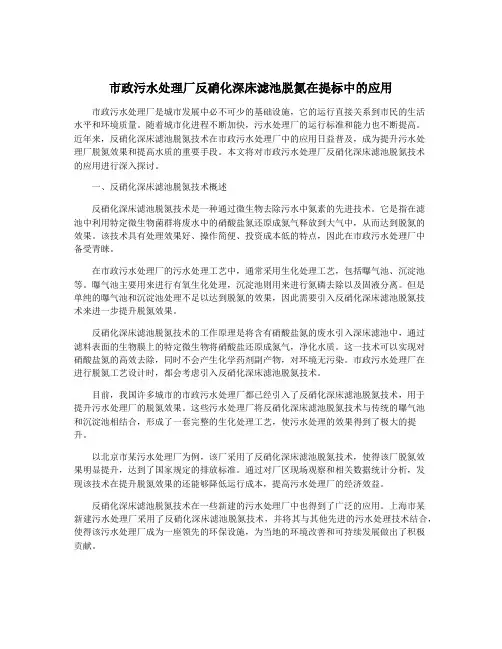

市政污水处理厂反硝化深床滤池脱氮在提标中的应用
市政污水处理厂反硝化深床滤池脱氮在提标中的应用市政污水处理厂是城市发展中必不可少的基础设施，它的运行直接关系到市民的生活水平和环境质量。
随着城市化进程不断加快，污水处理厂的运行标准和能力也不断提高。
近年来，反硝化深床滤池脱氮技术在市政污水处理厂中的应用日益普及，成为提升污水处理厂脱氮效果和提高水质的重要手段。
本文将对市政污水处理厂反硝化深床滤池脱氮技术的应用进行深入探讨。
一、反硝化深床滤池脱氮技术概述反硝化深床滤池脱氮技术是一种通过微生物去除污水中氮素的先进技术。
它是指在滤池中利用特定微生物菌群将废水中的硝酸盐氮还原成氮气释放到大气中，从而达到脱氮的效果。
该技术具有处理效果好、操作简便、投资成本低的特点，因此在市政污水处理厂中备受青睐。
在市政污水处理厂的污水处理工艺中，通常采用生化处理工艺，包括曝气池、沉淀池等。
曝气池主要用来进行有氧生化处理，沉淀池则用来进行氮磷去除以及固液分离。
但是单纯的曝气池和沉淀池处理不足以达到脱氮的效果，因此需要引入反硝化深床滤池脱氮技术来进一步提升脱氮效果。
反硝化深床滤池脱氮技术的工作原理是将含有硝酸盐氮的废水引入深床滤池中，通过滤料表面的生物膜上的特定微生物将硝酸盐还原成氮气，净化水质。
这一技术可以实现对硝酸盐氮的高效去除，同时不会产生化学药剂副产物，对环境无污染。
市政污水处理厂在进行脱氮工艺设计时，都会考虑引入反硝化深床滤池脱氮技术。
目前，我国许多城市的市政污水处理厂都已经引入了反硝化深床滤池脱氮技术，用于提升污水处理厂的脱氮效果。
这些污水处理厂将反硝化深床滤池脱氮技术与传统的曝气池和沉淀池相结合，形成了一套完整的生化处理工艺，使污水处理的效果得到了极大的提升。
以北京市某污水处理厂为例，该厂采用了反硝化深床滤池脱氮技术，使得该厂脱氮效果明显提升，达到了国家规定的排放标准。
通过对厂区现场观察和相关数据统计分析，发现该技术在提升脱氮效果的还能够降低运行成本，提高污水处理厂的经济效益。
城市污水处理提标改造工程中两种常用的反硝化滤池介绍
城市污水处理提标改造工程中两种常用的反硝化滤池介绍作者：谭贵娥来源：《科学与财富》2017年第30期摘要：选择ABAF反硝化曝气生物滤池和Denite 反硝化深床滤池为对象，主要对这两种滤池功能、结构形式、滤料、反冲洗流程等进行介绍和对比。
关键词：ABAF；反硝化曝气生物滤池；Denite 反硝化深床滤池；滤料由于国家环保局将城镇污水厂的排放标准由一级B标准提升为一级A标准，而国内大多数污水处理厂现有的工艺流程已经无法满足新的出水水质要求，必须要进行优化改造。
近年来，反硝化曝气生物滤池和反硝化深床滤池在城镇污水处理提标改造工程中的应用越来越多，这两种滤池主要用于去除SS、TP及TN等污染物，保证其出水达到一级A标准。
目前，具有代表性的反硝化曝气生物滤池为法国得利满公司的BIOFOR、法国OTV公司的BIOSTYR[1]及香港ATAL公司的ABAF，应用广泛的反硝化深床滤池为美国STS公司的Denite 滤池及美国Xylem公司的elimi-NITE 滤池。
本文选择ABAF反硝化曝气生物滤池和Denite 反硝化深床滤池为对象，主要对这两种池的功能、结构形式、滤料、反冲洗流程等进行介绍和对比。
1 反硝化滤池功能及工艺流程ABAF反硝化曝气生物滤池和Denite 反硝化深床滤池同时具有三个功能：①悬浮物（SS）的过滤去除；②总磷（TP）的化学除磷；③总氮（TN）的生物反硝化脱氮。
对于SS、TP和TN出水不达标的项目，提标改造工艺一般采用的反硝化滤池工艺流程如上图1，污水经中间水池提升至微絮凝池，在微絮凝池中投加液态聚合氯化铝（PAC）混凝剂，PAC与污水中磷酸盐反应，生成颗粒状和非溶解性的物质，通过反硝化滤池内滤料层的过滤作用将沉淀物去除，从而达到去除TP的目的。
经微絮凝池后的水经配水堰分配到每格滤池的进水井，其后污水藉重力流至反硝化滤池管廓内的滤池进水管进入每一格滤池，经反硝化滤池处理后的污水流经滤池上方的滤料捕捉器和出水堰后进入反硝化滤池的公共出水渠，最后汇流至清水池；根据进水水质情况，在碳源不足的情况下，在进水渠内设置碳源投加装置，用于补充反硝化池内的碳源；系统能自动获取滤池的进水流量，结合滤池的进、出水硝酸盐浓度，通过碳源投加现场控制柜内置软件的计算，发出指令控制加药泵的碳源投加量。
高效沉淀池及反硝化深床滤池在污水提标工程中的应用实例
高效沉淀池及反硝化深床滤池在污水提标工程中的应用实例高效沉淀池及反硝化深床滤池在污水提标工程中的应用实例近年来，随着城市化进程的加快和人口的不断增长，城市污水处理成为一项亟待解决的难题。
为了改善城市污水处理工艺和提高水质标准，高效沉淀池及反硝化深床滤池技术逐渐成为新的选择。
本文将以某城市的一个污水处理工程为例，介绍高效沉淀池及反硝化深床滤池在污水提标工程中的应用实例。
该城市污水处理工程位于城市郊区，年处理能力达到10万吨。
该工程采用了高效沉淀池及反硝化深床滤池工艺，旨在实现对污水中有机物和氮磷等有害物质的高效去除，确保出水水质符合国家排放标准。
首先，高效沉淀池被用于预处理污水。
该池设有多个隔板，使污水在池内产生较长的停留时间，通过重力沉淀，将大部分悬浮物和颗粒物质与水分离。
同时，在污水进入高效沉淀池之前，还经过了物理预处理，如格栅和沉砂池，以进一步去除较大的污染物。
经过高效沉淀池处理后，污水中的悬浮物质浓度大大降低，为后续处理提供了较好的条件。
接下来，反硝化深床滤池被用于去除污水中的氮磷物质。
该工艺利用了特定微生物的作用，将氨氮转化为氯化碳，进一步去除水中的氮磷物质。
反硝化深床滤池采用了填料层和微生物膜层，通过生物滤池中的微生物附着在填料表面，进行生物降解。
经过一系列物理、化学和生物反应，滤池中的氨氮和硝酸根等有害物质被转化成无机质，从而达到去除氮磷的目的。
与传统的生化池相比，反硝化深床滤池具有更高的处理效率和更小的体积占用。
在该污水处理工程中，高效沉淀池及反硝化深床滤池工艺的应用取得了显著的效果。
经过处理的污水水质明显提高，COD、氨氮和总磷等指标均达到了国家排放标准。
透明度、悬浮物等物理指标也明显改善，可以直接用于循环冷却水和景观水等领域。
同时，该工艺具有结构简单、运行成本低和操作维护方便的特点，为城市污水处理工程的推广应用提供了有力的支持。
综上所述，在城市污水处理工程中，高效沉淀池及反硝化深床滤池工艺的应用已经成为一种主流选择。
市政污水处理厂反硝化深床滤池脱氮在提标中的应用
市政污水处理厂反硝化深床滤池脱氮在提标中的应用市政污水处理厂是城市建设和环境保护的重要组成部分，而其中的反硝化深床滤池脱氮技术在提标中的应用更是能够有效地改善水质、保护环境。
本文将通过对反硝化深床滤池脱氮技术的介绍和在市政污水处理厂中的应用进行探讨，以期能够更好地推动我国市政污水处理工程的发展。
一、反硝化深床滤池脱氮技术的介绍反硝化深床滤池脱氮技术是一种利用微生物对水体中的氮进行生物降解的技术。
该技术在处理含氮废水时，通过利用硝化菌和反硝化细菌的作用，将水中的硝态氮转化为氮气从而达到脱氮的目的。
相比传统的生物脱氮方法，反硝化深床滤池脱氮技术具有效率高、占地小、运行成本低等优点，因此在市政污水处理厂中得到了广泛的应用。
1、提高脱氮效率市政污水处理厂是城市生活污水的主要处理设施，在不断增加的污水量和日益严格的排放标准下，如何提高处理效率成为了市政污水处理厂面临的重要问题。
而反硝化深床滤池脱氮技术能够有效地提高脱氮效率，将水中的硝态氮转化为氮气，从而降低了脱氮成本和提高了处理效率。
2、改善水质市政污水处理厂处理后的出水主要用于河流、湖泊等水体的补给，因此出水水质的改善对于保护自然水体具有重要意义。
而反硝化深床滤池脱氮技术能够有效地改善出水水质，减少水中氮的含量，从而对自然水体的污染问题起到了重要作用。
3、降低运行成本市政污水处理厂的运行成本一直是困扰管理者的问题，而反硝化深床滤池脱氮技术的应用能够有效地降低运行成本。
该技术不需要额外的化学物质投加，基本上只需要对滤料定期进行清洗和养护即可，大大减少了运行成本。
反硝化深床滤池脱氮技术占地小，和传统的脱氮设施相比省去了大量的土地成本。
反硝化深床滤池工艺提标改造污水处理厂工艺设计研究
反硝化深床滤池工艺提标改造污水处理厂工艺设计研究摘要：我国正在逐渐推动生态文明的建设，逐渐恢复城乡自然水体环境，追求“绿水青山”的整体态势。
对污水处理厂进行提标改造，降低污水处理后排放对自然水体的负面影响，是响应“绿水青山”生态文明建设号召的重要举措。
污水处理厂提标改造的目的是提升出水水质，使其达到更高的处理排放标准，深度处理工艺成为污水处理厂的工艺设计首选。
反硝化深床滤池兼顾去除SS和脱氮的稳定功效，还能够添加化学除磷药剂实现脱磷效果提升，成为很多处理厂工艺设计的首要选择之一。
本文从反硝化深床滤池工艺入手，分析并探讨这种工艺在污水处理厂提标改造的应用策略，为提升出水指标提供一些参考。
关键词：污水处理厂；提标改造；反硝化深床滤池引言：目前，全国各地都在逐步推动生态环境的建设和规划，对原有污水处理厂进行提标改造、工艺优化是建设规划的重要一环。
提标改造以当地出水水质标准作为工艺优化设计目标，加入新的工艺环节或更换原有工艺流程，提高出水水质。
反硝化深床滤池是深度处理的工艺，现成为各地污水处理厂提标改造的目标之一。
1 反硝化深床滤池工艺反硝化深床滤池是一种兼有生物脱氮、过滤功能的处理工艺，自出现在污水处理领域以来就表现出优秀的脱氮效果（如图1）。
滤池内需要配置进气管、堰板、阀门、反冲洗泵、鼓风机、碳源供给系统等装置，其中进气管是反冲洗气的进入管道，通常采用不锈钢材质；堰板是将滤池进水和反冲洗出水分开的装置；阀门是控制进水、反冲洗出水、进气、出气的装置；反冲洗泵是向滤池提供反冲洗水的装置，用于冲洗滤料和驱氮；鼓风机是为反冲洗气提供来源的装置，同样用于冲洗滤料。
滤料冲洗需要经过气洗、气水联合、水洗三个步骤[1]。
配备上自动阀门和控制系统，反硝化深床滤池可实现自动化管理，完成进水、反冲洗水进出、反冲洗气进出、碳源投加等多重控制。
在有效运行的状态下，反硝化深床滤池可达到SS低于5mg/L，总氮低于3mg/L，总磷低于1mg/L，BOD低于5mg/L[2]。
市政污水处理厂反硝化深床滤池脱氮在提标中的应用
市政污水处理厂反硝化深床滤池脱氮在提标中的应用随着城市污水排放的不断增加和环境保护要求的提高，城市污水处理厂面临着越来越严峻的脱氮任务。
传统的污水处理工艺通常采用硝化-反硝化工艺完成脱氮，但是传统工艺存在着反硝化效果较差、有机物浓度较高等问题，需要通过引入其他工艺进行进一步处理。
而反硝化深床滤池脱氮技术则是一种高效、低成本、易操作的脱氮技术，正越来越广泛地应用于市政污水处理厂的提标改造中。
反硝化深床滤池是一种固定膜式滤池，其底部填充有特殊的填料材料，如陶粒、煤渣等。
废水通过滤池时，填料表面的微生物会吸附和降解废水中的有机物质，并将有机物质转化为能够为反硝化提供反硝化剂的挥发性脂肪酸。
废水由上至下流过滤池时，挥发性脂肪酸通过固定膜被活性炭吸附，然后继续向下流动。
在滤池底部的缺氧环境下，挥发性脂肪酸被厌氧菌利用，产生反硝化反应，将废水中的硝酸盐还原为氮气，并排出滤池。
反硝化深床滤池脱氮技术具有以下几个特点和优势：反硝化深床滤池脱氮技术的脱氮效果较好。
相比传统的硝化-反硝化工艺，反硝化深床滤池能够更彻底地去除废水中的氮氧化物，脱氮效果更稳定、更可靠。
反硝化深床滤池脱氮技术对有机物的适应能力较强。
传统工艺对废水中的有机物浓度要求较高，而反硝化深床滤池在处理高浓度有机废水时，脱氮效果仍然较好。
反硝化深床滤池脱氮技术的操作和维护较为简单方便。
相比较其他生物脱氮工艺，反硝化深床滤池的运行和维护成本较低，操作较为简单，能够减轻运营人员的工作负担。
反硝化深床滤池脱氮技术具有较小的占地面积。
堆积式滤料结构的设计使得反硝化深床滤池占地面积较小，适用于空间有限的市政污水处理厂。
由于以上特点和优势，反硝化深床滤池脱氮技术已经在市政污水处理厂的提标改造中得到了广泛应用。
通过引入反硝化深床滤池，可以有效提高脱氮效果，降低能耗和运维成本，同时适应不同水质变化，减少对传统硝化-反硝化系统的依赖。
反硝化深床滤池脱氮技术在市政污水处理厂中的应用潜力巨大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上向流反硝化深床滤池—设计参数
下向流反硝化深床滤池 滤速m/h 布水布气系统 滤床厚度m 冲洗周期h 3~5 普通滤头滤板/滤砖 1.83 18
上向流反硝化深床滤池 6~9 上向流滤管/上向流滤头滤板 1.5~2.5 36以上
上向流反硝化深床滤池—运行模式
• 主要目的是去除SS，我们称为直接过滤；
流水线生产，标准化组装
完善的ERP系统和管理流程
闪电发货，快速安装 高效快捷，投入运营
上向流滤池的产业化-应用场景
城镇污水处理厂提标扩容/新建
工业废水深度处理
自来水厂提质增效/新建
村村通供水
智能模块 化标准件
工业化水产养殖行业
村镇污水治理 黑臭水体治理 中水回用（城市绿化）
清泉简介-资质荣誉
清泉公司-社会责任
政府要求污水厂的出水排 放水质达到地表准Ⅳ类水 的水质标准，并且一些地 方政府已经出台了相应的 地方标准。
四川
北京市《水污染物综合排放标准》(DB11／307-2013） 天津市《城镇污水处理厂水污染物排放标准》(DB12599-2015) 四川省岷江、沱江流域水污染物排放标准（DB51/2311-2016）
（DO值低节约碳源投 加）
A
B
C
技术优势
上向流反硝化深床滤池—运行成本
上向流反硝化深床滤池运行费用一览表
提标项目 费用项目 一、电费 一级B提标至 二、药剂 一级A 三、合计 一、电费 一级B提标至 地表准Ⅳ类 二、药剂 PAC 碳源 0.015KWh 0.007kg/m³ 0.020kg/m³ 0.7元/KWh 1.7元/kg 3.6元/kg PAC 碳源 吨水消耗 0.01KWh 0.005kg/m³ 0.010kg/m³ 消耗品单价 0.7元/KWh 1.7元/kg 3.6元/kg 吨水费用 0.007元/m³ 0.009元/m³ 0.036元/m³ 0.052元/m³ 0.025元/m³ 0.010元/m³ 0.012元/m³ 0.072元/m³ 0.094元/m³ 以甲醇计，全年投加 全年投加碳源 以甲醇计，全年投加 全年投加碳源 仅冬季投加碳源 备注
在全国公开招标中，我公司以气水反冲洗
专有工艺技术、专利产品及设备配套合理， 获综合评分第一，负责生物滤池设备成套供
货及安装、调试、投运。在污水厂进水悬浮
物180mg/L、氨氮40mg/L的情况下，出水 悬浮物达到10mg/L以下、氨氮4mg/L以下的 出水水质。 甘肃省酒泉污水处理厂设计规模4万方/日，是西北地区第一座采用生物滤池工艺的城市污水厂。
有些地方标准：TN≤5
TN
20 15
10
TP
1.0 0.5
0.3
SS
20
5 10
活性污泥法：达不到国家一级A标，越来越难以适应不断提高的水质标准要求。
行业现状—污水处理厂出水水质要求不断提高
为防止污水排放后的江
北京、天津
河湖泊的富营养化和确保 下游自来水水厂源水的取
河北 河南
水水质，越来越多的地方
有可靠的控制手段：出水COD永远低于进水COD，反硝化系统碳源投加量根据进水流量和进水硝酸 盐浓度调整，通过在线仪表控制。碳源投加控制方式以前反馈复合环路控制为主，控制器接受的信 号有：进水流量信号、进水硝基氮浓度信号和出水硝基氮浓度信号。 在线仪表的维护特别关键，否则就会影响整体运行。
上向流反硝化深床滤池—脱氮过程
污水先在好氧池（oxic）中进行硝化 • 含氮有机物被细菌分解成氨 • 氨进一步被硝化细菌作用转化成硝态氮， 在缺氧池（Amoxic）中进行反硝化 • 硝态氮被反硝化细菌还原成氮气溢出。
• 反硝化菌是兼性异养菌，能利用污水中各种有机质作为电子供体，以硝酸盐代替分子氧，
作为电子最受体，进行“无氧”呼吸，使有机质分解，同时将硝酸盐氮还原成气态氮。 反应过程为：2NO3-+H2O→5[O]+N2↑+2OH-有机碳→CO2↑＋H2O
——深圳市清泉水业股份有限公司
国家最新—污水处理厂排放标准
项目(mg/l) 一级B 一级A 地表准Ⅳ类 COD 60 50 BOD 20 10 SS 20 10 NH3-N 8（15） 5（8） TN 20 15 TP 1 0.5
地表准Ⅳ类
30
6
5
1.5
10
0.3
一级A
一级B
二级
行业现状——污水处理厂出水水质要求不断提高
月1日正式施行。
上向流反硝化深床滤池—理论说明
上向流反硝化深床滤池是清泉公司以反粒度过滤理论为基础，吸收翻板滤池、无 堵塞曝气生物滤池、上向流滤池等工艺的优点，并将反向过滤工艺机理结合气水
冲洗方式、关键设备和自控技术进行创新，进而开发出来的一种新型高效的反硝
化深床滤池工艺。
上向流反硝化深床滤池—核心技术
总方程：4NO3-＋5C＋2H2O→反硝化菌2N2↑＋5CO2＋4OH-
上向流反硝化深床滤池—碳源选择
碳源 碳氮比
甲醇 4.0
乙酸 4.2
丙酸 5.1
丁酸 5.5
葡萄糖 7.1
在适宜碳氮比条件下,甲醇和乙酸反硝化速率最快,其次为丙酸、丁酸,而葡萄糖
最慢。 甲醇价格最低，但不安全，乙酸钠现在的成本降下来了，也可以控制 在3000元/吨以下，乙酸钠是目前第一选择。
三、合计 注： 1、一级B提标至一级A项目按总氮去除为5mg/L，总磷为0.5mg/L计算； 2、一级B提标至地表准Ⅳ类项目按总氮去除为10mg/L，总磷为0.7mg/L计算.
0.040元/m³
仅冬季投加碳源
上向流反硝化深床滤池—构造模型
出水
滤床
管廊间
布水布气系统
上向流反硝化深床滤池—布水布气系统
管线，新增运行成本不能超过0.15元。
工程特点：未新增工艺构筑物，保证原处理能 力的同时出水达到一级A标。实际运行出水稳 定优于一级A（地表准Ⅳ类）标准。
典型工程实例—眉山城市污水处理厂提标升级改造工程
典型工程实例—眉山城市污水处理厂提标升级改造工程
典型工程实例—甘肃省酒泉污水处理厂
国家“九•五”课题示范工程
5 6 7
湖南长沙市雨花污水处理厂一期工程
…………
已有成功应用案例100余例
上向流滤池-应用前景
生产效率高
采用标准化、模块化的设计，
方便工厂的流水线生产。
工厂精准预制、现场快捷拼装
模块化 应用
施工周期短
节约施工周期50%以上。
随时可以移动和加装 方便长期和应急等需求。
方便灵活
上向流滤池的产业化
标准化的生产应变处理机制，
下向流过滤过程中，杂质颗粒在拦截、沉淀、惯性、扩散等作用下迁移到滤料表面，并粘附 于滤料颗粒上，达到过滤的效果。 上向流过滤过程中，悬浮絮体在重力作用下向沉淀，并粘附于滤料颗粒表面，由于反向过滤 中吸附层相当于整个滤床的厚度，因此反向过滤的“沉淀吸附”作用效果更加显著。
上向流反硝化深床滤池—技术特点
直接过滤
• 不投加碳源，也不投加絮凝剂，投加或少量投加助滤剂。
运 行 模 式
• 主要目的是在去除SS的同时，进行化学除磷，我们称为微絮凝过 滤；
微絮凝过滤 • 不投加碳源，但投加絮凝剂。
• 主要目的是进行缺氧生物反硝化反应，实现生物反硝化脱氮，同时
生化反硝化 脱氮
去除SS。
• 投加碳源。
上向流反硝化深床滤池—运行控制
下向流滤管
上向流滤头
下向流反硝化深床滤池中的常用滤头和清泉的上向流滤头
上向流反硝化深床滤池—布水布气系统
上向流滤管
上向流滤管的现场安装
上向流反硝化深床滤池的布水布气系统中使用的上向流滤管
典型工程实例—眉山城市污水处理厂提标升级改造工程
项目规模：40000m3/d 工艺技术： AO生物澄清池+曝气生物滤池+ 反硝化生物滤池+精密回转过滤装置 项目特点：原工艺为絮凝沉淀池+二级曝气生 物滤池工艺，出水执行一级B标准。业主要求 改造方案不破坏厂区绿地，不动厂区原有工艺
上向流反硝化深床滤池—处理效果
处 理 前
处 理 后
上向流反硝化深床滤池—技术优势
待滤水完全同空气隔绝， 待滤水或反冲洗水经过 有利于反硝化菌的生长，
SS、TN和TP去除一步 到位，无需前置高效沉 淀池，占地面积小，节 省投资
滤料时带走系统产生的
氮气，不需要设置驱氮 装置，延长过滤周期
脱氮能力大大提高
行业现状—客户期盼
政府期盼
• 水质达标
• 不新增用地 • 升级方便 • 建造工期短
投资商期盼
• 投资效率高
• 建造质量好 • 运营成本低 • 操作管理省心
上向流反硝化深床滤池—清泉解决方案
上向流反硝化深床滤池—国家行业认证
深圳清泉是国家城市给水排水《上向流滤池 设计规程》标准起草单位，该标准已于2017年1
良好的生物脱氮功能
TN < 5 mg/L 良好的除磷功能 TP< 0.3 mg/L 良好的悬浮物去除能力 SS < 5 mg/L
2 3 1 技术 特点 4
无需驱氮装置
5
无滤料流失
6
过滤周期长（48hr以上）
浊度< 2 NTU 碳源投加量减少30%以上（反硝化时）
上向流反硝化深床滤池—工艺流程
项目 （mg/L） CODcr ≤60 进水水质 ≤30 出水水质 BOD5 ≤20 ≤6 SS 20 ≤5 TN ≤20 ≤10 TP ≤1 ≤0.3
让水更清、生命更美
典型工程实例—甘肃省酒泉污水处理厂
典型工程实例—甘肃省酒泉污水处理厂
上向流反硝化深床滤池-实际案例
1 2 3
4
眉山城市污水处理厂提标升级改造工程 甘肃酒泉污水处理厂项目 沈阳市苏家屯污水处理厂深度处理新建工程 沈阳市凌源污水处理厂深度处理新建工程 河北省承德市太平庄污水处理厂升级改造工程 安徽省阜阳市颍南污水处理厂升级改造工程
