金刚砂技术交底内容完成
金刚砂安全技术交底模板模板
一、交底目的为确保金刚砂地坪施工过程中的安全，提高施工质量，防止事故发生，特制定本安全技术交底。
二、交底对象参与金刚砂地坪施工的全体人员。
三、交底内容1. 施工前的准备工作（1）技术交底：项目技术人员对全体施工人员进行安全技术交底，明确施工过程中的安全注意事项。
（2）材料验收：对进场材料进行严格验收，确保材料质量符合要求。
（3）人员培训：对施工人员进行金刚砂地坪施工技术培训，使其掌握施工流程、操作要领和安全注意事项。
2. 施工过程安全措施（1）施工区域划分：施工现场应设置明显的警示标志，划分施工区域，确保施工区域与行人、车辆分离。
（2）高空作业安全：高空作业人员必须佩戴安全帽、安全带等防护用品，并设置安全防护网。
（3）机械操作安全：操作机械人员必须持证上岗，确保机械运行正常，防止机械伤害。
（4）用电安全：施工现场用电设备应按照规定进行安装，并定期检查，确保用电安全。
（5）材料堆放安全：材料堆放应整齐有序，不得超高、超宽，防止倾倒伤人。
3. 施工过程中的具体要求（1）基土处理：基土应平整、坚实，密实度符合要求，如有裂缝、坑洼，应及时处理。
（2）混凝土浇筑：混凝土浇筑应分层进行，每层厚度不超过20cm，确保混凝土密实、平整。
（3）金刚砂撒布：金刚砂撒布应均匀，厚度符合要求，防止撒布不均导致地坪不平整。
（4）养护：金刚砂地坪施工完成后，应及时进行养护，防止地坪开裂、起砂。
4. 事故应急处理（1）发生事故时，立即停止施工，迅速组织人员撤离现场，确保人员安全。
（2）对受伤人员进行现场急救，并及时送往医院救治。
（3）保护事故现场，等待相关部门进行调查处理。
四、交底人（此处填写交底人姓名及职务）五、验收人（此处填写验收人姓名及职务）六、日期（此处填写交底日期）注：本模板仅供参考，具体施工过程中，应根据实际情况进行调整。
金刚砂地面安全技术交底模板
一、交底目的为确保金刚砂地面施工过程中的安全，预防安全事故发生，特制定本安全技术交底。
二、交底对象所有参与金刚砂地面施工的施工人员、管理人员及监理人员。
三、交底内容1. 施工前准备- 人员准备：所有施工人员必须经过专业培训，了解金刚砂地面的施工工艺和安全操作规程，熟悉所使用工具和设备的使用方法。
- 材料准备：检查所有材料是否符合质量要求，包括金刚砂、水泥、砂子等，确保材料无过期、变质现象。
- 设备准备：检查施工设备是否完好，如搅拌机、振捣器、切割机等，确保设备安全可靠。
2. 施工工艺- 基层处理：确保基层平整、坚实、无油污、无积水，必要时进行打磨、清洗。
- 混凝土浇筑：严格按照设计要求和施工规范进行混凝土浇筑，控制混凝土的配合比，确保混凝土强度。
- 金刚砂撒布：在混凝土初凝后，均匀撒布金刚砂，并采用专用工具进行压平、压实。
- 养护：金刚砂地面浇筑完成后，应及时进行养护，防止地面开裂、起砂。
3. 安全操作规程- 个人防护：施工人员必须佩戴安全帽、工作服、手套、防护眼镜等个人防护用品。
- 高处作业：进行高处作业时，必须系好安全带，并采取必要的安全措施。
- 机械操作：操作机械时，必须遵守操作规程，确保机械运行安全。
- 用电安全：施工现场必须遵守用电安全规程，防止触电事故发生。
4. 常见事故预防及处理- 预防措施：加强对施工人员的安全教育，提高安全意识；定期检查施工设备，确保设备安全可靠；严格执行操作规程，防止违章操作。
- 事故处理：一旦发生事故，立即停止施工，迅速采取有效措施进行抢救，并立即上报相关部门。
四、交底要求1. 施工人员必须认真学习本安全技术交底，并严格按照要求执行。
2. 管理人员及监理人员要对施工过程进行监督检查，确保安全措施落实到位。
3. 施工过程中如发现安全隐患，应立即停止施工，及时整改。
五、交底时间[填写具体日期]六、接受人[填写接受人姓名及职务]七、备注本安全技术交底为模板，具体施工过程中应根据实际情况进行调整。
地下室金刚石砂地坪技术交底
地下室金刚石砂地坪技术交底1. 项目介绍地下室金刚石砂地坪是一种高效耐磨的地面铺装材料，适用于地下室、车库、仓库等需要承受重载物品和频繁运输的区域。
本文档将详细介绍地下室金刚石砂地坪的技术要求和施工交底事项。
2. 材料准备2.1 金刚石砂地坪材料：确保选用高质量的金刚石砂地坪材料，满足相关标准要求。
2.2 底层处理材料：选择合适的底层处理材料，如底漆和防潮层，以确保地坪的粘结性和防潮性能。
3. 工程施工要求3.1 地面准备：将施工区域进行清理，确保地面平整、清洁，并处理好任何存在的裂缝或破损。
3.2 施工工序：按照金刚石砂地坪施工的工艺进行操作，包括底漆施工、中间层施工和面层施工。
3.3 施工环境要求：施工过程中，确保室内的温度和湿度处于合适的范围，以保证地坪的质量。
3.4 施工工具：选择适当的工具和设备进行施工，如刷子、辊子和涂料喷枪等。
4. 安全注意事项4.1 防护措施：在施工现场设置明显的警示标志，并提供必要的个人防护装备。
4.2 通风措施：确保施工区域有良好的通风条件，避免工人长时间吸入有害气体。
4.3 废弃物处理：正确处理施工过程中产生的废弃物，避免对环境造成污染。
5. 施工后维护5.1 保养周期：地下室金刚石砂地坪的保养周期一般为3至5年，根据实际使用情况定期进行保养。
5.2 清洁方法：使用中性清洁剂和软质拖把进行清洁，避免使用过于侵蚀性的清洁剂。
5.3 注意事项：避免尖锐物体和重物碰撞地坪表面，以免造成划痕和损坏。
请在施工前详细阅读本文档，并根据其中的要求进行实际操作。
如有任何疑问或需要进一步的指导，请随时与相关负责人联系。
车库金刚砂地面技术交底
车库金刚砂地面技术交底工程技术交底书工程名称：工程部位交底日期交底内容：一、施工准备1、材料准备：商品砼、金刚砂。
2、机具准备：14#槽钢、震动棒、6m长￠200mm的滚杠、铁铲、磨光机等。
3、作业条件：首层灰土垫层全部施工完毕，室内管沟施工完毕；楼地面内预埋管线安装完毕。
4、技术准备：地面标高控制线用墨线弹在墙上或柱上。
二、施工工艺和施工方法1、施工工艺：基底灰土夯实→地面20mm厚细砂隔离层（楼面素水泥浆结合层一遍）→混凝土浇筑、撒金刚砂→磨光→养护、割缝2、施工方法：2.1基层处理：首先将地基表面浮土、杂物等清理干净，无松动缺陷，要求地基表面平整度控制在30mm。
2.2细砂隔离层（或素水泥浆结合层）：为了减小基底灰土因干裂对混凝土面层的拉应力，不使面层受拉而开裂，故铺设20mm厚细砂隔离层。
请求只在安装好侧模的区间内铺设细砂并用刮杠刮平。
对于楼面在浇筑砼前在安装好侧模的区域内刷素水泥浆结合层一遍。
2.3混凝土地面：a、浇筑顺序：间隔跳跃式浇筑。
b、侧模材料：14#槽钢、固定支架。
c、侧模安装标高控制：在安装每根钢模时必须用水准仪进行槽钢上口标高控制，若槽钢与基底间存在缝隙应用细砂或50mm宽木方进行缝隙填充，以保证混凝土浆不外漏。
d、侧模的固定：待槽钢顶标高控制好后，每间隔500mm 用安装支架在槽钢外侧进行槽钢固定。
三、施工说明及请求：1、去除浮浆：使用加装圆盘的机械镘（模板边缘宜用木镘）匀称地去除混凝土表面的浮浆层。
2、撒布资料：表面，完成第一次撒布作业，待耐磨材料吸收一定水分后进行加装圆盘机械作业；而后待耐磨材料硬化至一定阶段，进行第二3、圆盘提浆功课：待耐磨材料吸收水分后，再进行至少二次加装圆盘提浆作业。
机械圆盘作业应纵、横交错进行。
4、机械镘功课：在以后的作业中，视混凝土的硬化情况，进行至少三次未加装圆盘的机械镘作业。
机械镘的运转速度和机械镘刀角度的变化应视混凝地皮坪的硬化情况作调解。

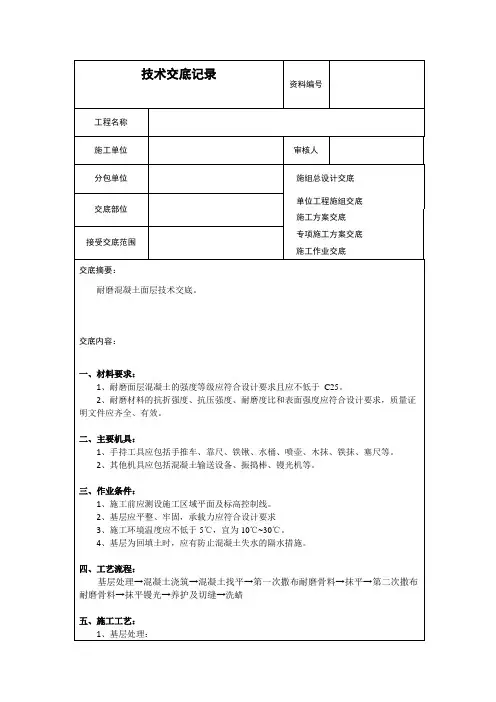

金刚砂地面施工技术交底
骨料的第二遍撒布，应按规定用量的1/3均匀撒布，撒布方向应与第一层的方向垂
直。混凝土浇筑完成5h左右，应采用镘光机安装圆盘纵横交错两次以上，进行提浆。
7、抹平镘光：
用指压地坪无明显变化时，应用镘光机收光，收光时应先慢后快、先横后纵的方式反复进行3~5遍。边角部位或局部砂眼部位用铁抹子修补、抹平、镘光。
8、护及切缝：
耐磨地面终凝后洒水养护应不少于14d，并应符合下列规定：
1）面层施工完成24h后即可拆除地面侧模，不应损伤地面边缘；
2）完工后根据天气、温度情况宜在3d~7d按设计要求进行切缝，防止不规则龟裂，大面积切缝前应进行试切；缝宽宜为5mm，深度宜为混凝土厚度的1/3，切缝间距宜为6m×6m，柱子四周宜按菱形切割分格缝；
4）耐磨面层的允许偏差应符合本规范下表的规定。
耐磨面层的允许偏差
项次
项目
允许偏差（mm）
检验方法
1
表面平整度
4
用2m靠尺和楔形塞尺检查
2
踢脚线上口平直
4
拉5m线和用钢尺检査
3
缝格顺直
3
七、成品保护：
1、养护过程中现场应封闭，在明显部位挂上“禁止入内”的警示标志。
2、施工过程中，地面上铺设的给排水、暖气等立管应设保护措施。
3、施工过程中应采取防水、防污染措施。
4、养护完成后，不应在完成面上拌制砂浆、混凝土等。
八、注意事项：
1、在面层施工过程中，作业人员应穿软平底鞋进行施工作业。
2、边角和管道立间
年 月 日
接受交底
人员
二、主要机具：
1、手持工具应包括手推车、靠尺、铁锹、水桶、喷壶、木抹、铁抹、塞尺等。
金刚砂地面技术交底
担当接底人
2、加进动工现场禁绝脱拖鞋，女的禁绝脱下跟鞋.
3、动工用电禁绝治拆治接.庄重依照仄安动工用电的相闭支配规程.
4、禁绝挨架打斗.
5、动工板滞使用的汽油、柴油等易焚物应按防火确定妥擅处理，宽禁明火靠拢.
6、动工现场的百般仄安办法、设备战告诫、仄安标记等已经发袖共意没有得任性裁撤战随意挪动.
名目（博业）
技能控造人
3、为了统造仄坦度，央供分仓浇筑混凝土.根据现场情况合理分仓.大天仄坦度央供缺点≦3mm.
4、排火沟留设：排火沟留设应笔曲，排火沟宽200mm，排火沟留牙心50mm×25mm.
四、金刚刚砂里层动工：
接底真质：
5、金刚刚砂里层薄度为3mm，没有该小于2mm.
里层动工分二次成活：圆盘挨磨提浆，再次用铝合金刮尺找仄建整混凝土里；第一次待基层混凝土初凝时间统造正在上人时可留住3mm足印时，匀称的将金刚刚砂依照某一牢固目标洒布约总量的二分之一与混凝土表面，待第一次洒布的金刚刚砂表面变暗后，将余下的金刚刚砂笔曲于第一次洒布目标洒布于大天上，用扔光机磨仄扔光.表面应仄坦光净，无蜂窝麻里、沙眼.
4、技能准备：柱子上已弹佳1m线.
二、动工工艺战动工要发
1、动工搞法：C30细石混凝土（最薄300），∅6@200单背，金刚刚砂5薄罩里沿轴线设6x6m分仓缝.
2、动工工艺
基层处理→素火泥浆分离层→混凝土浇筑、洒金刚刚砂→磨光→保护、割缝
3、动工要发：
3.1基层处理：将天基表面纯物、泥土等浑理搞净.
e.钢筋网片的搁置:钢筋网片铺设应仄坦，置于混凝土表面下20～30mm没有露网.
f.洒金刚刚砂：金刚刚砂铺洒薄度3mm，铺洒应匀称.
三、混凝土浇筑：
1、混凝土输送：原工程采与自拌混凝土，从搅拌机至动工现场采与三轮车输送.
金刚沙安全技术交底模板
一、交底目的为确保金刚沙施工过程中的安全，预防事故发生，提高施工人员的安全意识和自我保护能力，特进行金刚沙安全技术交底。
二、交底内容1. 施工环境及安全要求- 施工现场应保持整洁，通道畅通，不得堆放杂物。
- 施工区域应设置明显的安全警示标志，提醒施工人员注意安全。
- 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。
2. 施工人员安全要求- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 严禁酒后、疲劳作业，确保施工人员精神状态良好。
- 施工人员应接受岗前培训，了解金刚沙施工的安全注意事项。
3. 金刚沙特性及危害- 金刚沙是一种硬度极高的材料，对人体皮肤、眼睛等有强烈的刺激作用。
- 长期吸入金刚沙粉尘可能导致肺部疾病，如尘肺病。
4. 施工工艺及安全操作- 施工前应检查设备是否完好，确认无误后方可进行操作。
- 操作过程中应保持稳定，避免因操作不当导致设备损坏或人员伤害。
- 施工过程中应定期检查设备运行情况，发现异常立即停止操作并报告。
5. 应急预案及措施- 如发生人员受伤，应立即停止施工，进行现场急救并拨打急救电话。
- 事故发生后，应立即启动应急预案，组织人员疏散，并保护好现场。
- 施工单位应定期组织应急演练，提高应对突发事件的能力。
三、注意事项1. 个人防护- 施工人员应穿戴防尘口罩、防护眼镜、防尘手套等个人防护用品。
- 长时间暴露在金刚沙环境中，应定期更换口罩和手套。
2. 通风与除尘- 施工现场应设置通风设备，确保空气流通。
- 定期进行除尘作业，减少粉尘对人体的危害。
3. 设备维护- 定期对施工设备进行检查、保养，确保设备处于良好状态。
4. 教育培训- 定期对施工人员进行安全教育培训，提高安全意识。
四、交底人及时间交底人：[姓名]交底时间：[年月日]五、签字确认施工单位代表：项目负责人：安全员：施工人员：[年月日]六、附件1. 金刚沙施工安全操作规程2. 金刚沙粉尘危害及预防措施3. 应急预案及演练记录备注：本安全技术交底适用于所有金刚沙施工项目，施工过程中应严格遵守本交底内容。
金刚砂地板技术交底
金刚砂地板技术交底
1. 材料准备
- 金刚砂地面涂料
- 涂刷工具（刮刀、刷子等）
- 平整的地面
- 清洁工具（拖把、地刷等）
2. 施工步骤
1. 清洁地面：确保地面平整、干净无尘，可以使用清洁工具进行清扫。
2. 涂刷底漆：使用刮刀将底漆均匀涂刷在地面上，在底漆干燥后进行下一步操作。
3. 涂刷金刚砂地面涂料：使用刮刀或刷子将金刚砂地面涂料均匀涂刷在地面上，保证涂层平整。
4. 等待干燥：根据涂料说明，等待一定时间使涂料充分干燥。
5. 盖面处理：根据需要，可以对干燥的金刚砂地板进行盖面处理，如打蜡、抛光等。
3. 质量控制
为确保金刚砂地板的施工质量，需要进行以下控制：
- 地面清洁度：施工前必须确保地面平整、干净无尘。
- 涂料均匀性：底漆和金刚砂地面涂料都需要均匀涂刷在地面上，避免出现不良影响。
- 涂料干燥时间：根据涂料说明，确保涂料干燥时间充分，以免施工完毕后出现开裂、脱落等问题。
以上就是金刚砂地板技术交底的内容。
希望施工人员能仔细阅读并按照要求进行施工，确保金刚砂地板的质量和效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交底内容:
金刚砂耐磨底技术交底
一、耐磨地坪施工及程序
耐磨地坪就是在新浇混凝土基层表而敷上一层硬化耐磨材料，耐磨地坪的施工基本上与混凝土基层浇筑同步进行，一般是在混凝士浇筑3-5小时后，表面初干且无泌水，开始施工耐磨材料至表面抛光，养护为止。
14施工现场应满足以下条件
1）.施工现场的照明要充分（满足夜间施工要求）;
2）、耐磨地坪施工时现场尽量不得交叉安排除耐磨地坪以外的施
工作业;
3）.施工现场请业主或总包方提供室内材料堆放、设备用具仓库
等;
4）、浇筑混凝土时应预先通知地坪施工方当天浇筑混凝土的时间
和而积
二、浇筑地坪用混凝土建议满足以下条件:
强度达到C30以上尽可能小的水灰比;
三、混凝土施工技术要求:
尽可能采用商品混凝土商品混凝土塌落度在1244cm;最大碎
石直径不超过30mm
混凝土厚度大于8cm时用普通混凝土浇筑丿昆凝土厚度小于
8cm是,要用细石混凝土筑;混凝土中砂石的含泥量不大于2mm＞混凝
土随浇随抹平平整度为不大于3mm,面层施工前基层混凝土,振浆要充分。
振浆后，混凝土泌水要均匀对于有水窝现象，要设法清除重新找
平。
否则耐磨地坪施工无法保证平整度。
四、地坪施丄程序
1.混凝土浇筑
(1)混凝土筑前洒水使地基处于湿润状态。
为减少泌水，应控制水
灰比和坍落度，商品混凝土利用溜槽配合人工卸料，不宜采用泵送。
(2)混凝土尽可能一次浇筑至标高，局部未达到标高处利用混凝土
料补齐并振捣，严禁使用砂浆修补。
使用平板振捣器振捣，并用特制的钢滚筒多次反复滚压，柱、边角等部位用木抹拍浆。
混凝土刮平后水泥浆浮岀表而至少3mm厚。
(3)混凝土浇筑完毕，如果表而出现泌水较多则采用橡皮管或真空
设备除泌水去，重复两次以上后开始耐磨材料施工。
耐磨材料施工前, 中期作业阶段施工人员应穿平底胶鞋进入。
2、机械提浆
施工时机械设备在混凝土平整初凝后开始，人员和机械磨光机作业时基本不下沉时(筑后约3-6小时,露天及高温条件可适当提前，睛天气温较高的情况下2・3小时就可以，达到初凝；阴天湿度较高气温较低的情况下约4・6小时可达到初凝；特殊情况：如遇大面积施工且工期要求较紧时，建议使用橡胶管去除泌水，一般约2小时后就可进行施
工）使用加装圆盘的机械磨光机均匀打磨，至混凝土表面原浆充分提起，由于立柱、墙壁边缘及凹坑等边角地方容易过早失水且机械不易施工，所以宜提前以人工进行处理。
3、撒布耐磨材料
撒布前依据可施工区域的面积及地坪进度情况，计算撒布材料用量,每平方米撒布3・5kg,避免用量不足或浪费。
第一次撒布建议规定用量的於耐磨材料人工均匀撒布在初凝阶段的混
凝土表面,失水较快的地方,有梁.立柱、墙壁边缘及凹坑等处应提前撒布,当材料吸收混凝土表而水分而颜色变深时（约半小时再进行一次加装圆盘内的机械磨光作业，圆盘处理不到的地方用手工压磨作业因为混凝土有自然水分泌,固施工过程不宜撤水作业。
第二次撒布视混凝土凝固状况，中间约间隔1-2小时，以第一次垂直方向撒布剩余材料，这样可使材料充分吸收表面泌出水分,因梁、立柱、墙壁边缘及凹坑等处混凝土失水较快，所以第二遍撒布材料时可视情况略减少材料撒布量。
待材料充分吸收水分颜色变深时,进行第二次加装圆盘的机械压膜作业，使水分完全泌出。
因为彩色耐磨地坪质星由诸多因素决定，所以彩色材料的施工需要经验丰富的熟练工进行。
撒布材料时应注意不要撒布到已完工区域，避免造成污染,特别是交叉作业和分仓作业中，为避免施工区域的互相污染，可用I宽的望料溥膜遮盖己施工区的边缘，然后再撒布材料。
施工时尤其要注意施工地而的干湿程度，选择最佳施工时机施工，特别要注意避免砂浆上翻与颜色污染。
4、机械打磨作业
视混凝土凝固状况，在表面渐失光泽后，一般进行四次加装圆盘的机械磨光作业，机械磨光作业的旋转速度和机械磨光机刀片角度的变化应视混凝土地坪的凝固状况适时调整，建议在每次收光开始时调节一次叶片的倾斜角度，避免损伤地坪，机械磨光作业不到的地方用手工磨光作业。
机械磨光作业应纵、横交错进行，在施工作业中操作人员上地坪必须换千净软底鞋，机械瞎光机换下的圆盘应立靠放在一边，不宜平放在地上，避免行人踩踏使磨盘污染.变形。
在高温、干燥、空气对流剧烈的条件下水分蒸发快，所以收光作业要迅速,避免因养护延迟造成不良影响
5、机械表面收光作业
耐磨地坪材料的最终表而是使用机械耐磨机或手工磨光加工完成，作业时尽量减少砂眼和收光痕迹的出现，并保持接縫平整,要加强工人收光时的责任心，收光作业应一次完成，用刮刀进行人工收光时会出现条状痕迹，一般养护3-7天后痕迹便会自然消失，形成颜色均匀的表而。
6、耐磨地坪表面修饰及养护工作
光机作业后面层仍存在抹纹较凌乱，为消除抹纹最后采用薄钢抹子对而层进行有序、同向的人工压光，完成修饰工序。
耐磨地坪完工以后的12小时,采用在其表而徐覆养护剂或加盖薄膜的方法进行养护, 以防止表面水分的激烈蒸发/呆证耐磨材料强度稳定增长，养护时间为
7天以上，如遇气候干燥气温较高的情况，应在上养护剂后的6小时撒
水进行养护，特殊情况可提前。
完工5-7d后宜做切割缝，以防不规则龟裂,切割缝间宜为4・6rTi（—般根据柱间距离确定）。
切割应统一弹线，以确保切割缝整齐顺直，切割深度应至少为地坪厚度的V5,填缝材料采用预先成型或切割的弹性树脂等。
