附录二 CAD考证题

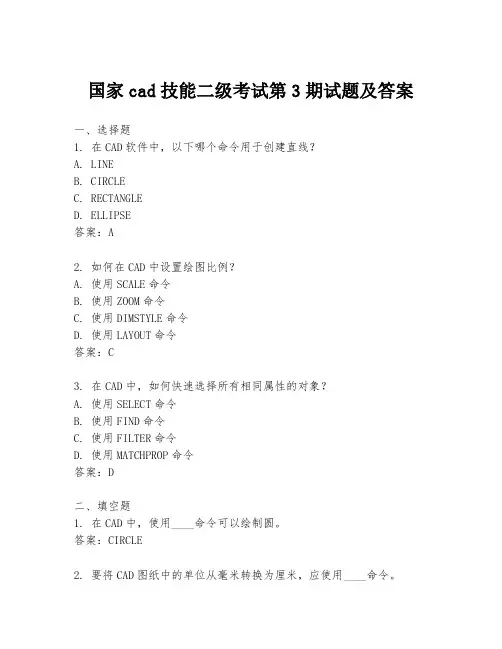

国家cad技能二级考试第3期试题及答案
国家cad技能二级考试第3期试题及答案一、选择题1. 在CAD软件中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. RECTANGLED. ELLIPSE答案：A2. 如何在CAD中设置绘图比例？A. 使用SCALE命令B. 使用ZOOM命令C. 使用DIMSTYLE命令D. 使用LAYOUT命令答案：C3. 在CAD中，如何快速选择所有相同属性的对象？A. 使用SELECT命令B. 使用FIND命令C. 使用FILTER命令D. 使用MATCHPROP命令答案：D二、填空题1. 在CAD中，使用____命令可以绘制圆。
答案：CIRCLE2. 要将CAD图纸中的单位从毫米转换为厘米，应使用____命令。
答案：UNITS3. 在CAD中，____工具用于创建和编辑多线段。
答案：PLINE三、简答题1. 描述在CAD中如何创建一个矩形。
答案：在CAD中创建矩形，首先使用RECTANGLE命令，然后指定第一个角点的位置，接着指定对角点的位置来定义矩形的大小和位置。
2. 解释CAD中的图层有什么用处。
答案：在CAD中，图层用于组织和管理绘图元素。
每个图层可以设置不同的颜色、线型和线宽，以区分不同类型的对象，并且可以控制图层的显示和打印状态，以便于绘图和管理。
四、操作题1. 请在CAD中创建一个直径为100mm的圆，并将其颜色设置为红色。
答案：首先使用CIRCLE命令创建一个圆，输入直径值100mm，然后使用PROPERTIES命令或直接在属性栏中修改颜色为红色。
2. 在CAD中，如何将一个多边形的边数从4改为6？答案：首先选择多边形对象，然后使用PROPERTIES命令或直接在属性栏中修改边数为6。
如果使用的是POLYGON命令，可以在创建时直接输入边数。
请注意，以上内容是基于CAD软件操作的一般性描述，具体操作可能会根据使用的软件版本和设置有所不同。
AutoCAD考证模拟试题（二）含答案
AutoCAD考证模拟试题（二）含答案AutoCAD考证模拟试题（二）单选题：1、应用倒角命令“chamfer”进行倒角操作时：CA、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角2、不是环形阵列定义阵列对象数目和分布方法的是：CA、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度3、移动圆对象，使其圆心移动到直线中点，需要应用：DA、正交B、捕捉C、栅格D、对象捕捉4、用旋转命令“rotate”旋转对象时：BA、必须指定旋转角度B、必须指定旋转基点C、必须使用参考方式D、可以在三维空间缩放对象5、用缩放命令“scale”缩放对象时：DA、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象6、拉伸命令“stretch”拉伸对象时，不能：AA、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象7、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了：BA、增量B、封闭C、百分数8、不能应用修剪命令“trim”进行修剪的对象是：DA、圆弧B、圆C、直线D、文字9、AutoCAD中CAD标准文件后缀名为：DA、dwgB、dxfC、dwtD、dws10、应用圆角命令“of fset”对一条多段进行圆角操作是：BA、可以一次指定不同圆角半径B、如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C、必须分别指定每个相交处D、圆角半径可以任意指定11、多次复制“copy”对象的选项为：AA、mB、dC、pD、c12、在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了：AA、灰度颜色B、索引颜色C、真彩色D、配色系统13、在AutoCAD中给一个对象指定颜色的方法很多，除了：DA、直接指定颜色特性B、随层“ByLayer”C、随块“ByBlock”D、随机颜色14、在AutoCAD中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：BA、自动保存文件B、AutoCAD主应用程序文件C、菜单文件D、样板图形文件15、在AutoCAD中保存文件的安全选项是：BA、自动锁定文件B、口令和数字签名C、用户和密码D、数字化签名16、在AutoCAD中可以给图层定义的特性不包括：DA、颜色B、线宽C、打印/不打印D、透明/不透明17、在AutoCAD中默认存在的命名图层过滤器不包括：CA、显示所有图层B、显示所有使用图层C、显示所有打印图层D、显示所有依赖于外部参照的图层18、为维护图形文件的致性，可以创建标准文件以定义常用属性，除了：AA、命名视图B、图层和线型C、文字样式D、标注样式19、应用延伸命令“extend”进行对象延伸时：BA、必须在二维空间中延伸B、可以在三维空间中延伸C、可以延伸封闭线框D、可以延伸文字对象20、AutoCAD软件不能用来进行：AA、文字处理B、服装设计C、电路设计D、零件设计21、Autodesk公司推出AuroCAD1.0版本的时间是：BA、1977B、1982C、1988D、199722、以下软件不能完成计算机辅助设计的是：BA、MDTB、WordC、AutoCADD、UG23、画笔和photoshop等很多软件都可以绘图，但和AutoCAD 相比它们不能：CA、打印图形B、保存图形C、精确绘图和设计D、打开图形24、AutoCAD不能处理以下哪类信息：CA、矢量图形B、光栅图形C、声音信息D、文字信息25、AutoCAD软件可以进行三维设计，但不能进行：DA、线框建模B、表面建模C、实体建模D、参数化建模多选题：26、用阵列命令“array”阵列对象时有以下阵列类型：BDA、曲线阵列B、矩形阵列C、正多边形阵列D、环形阵列27、在AutoCAD中，可以设置“实时助手”在以下情况自动显示：ABCDA、所有命令B、新命令和增强命令C、在需要时D、仅对话框28、用偏移命令“offset”偏移对象时：BCDA、必须指定偏移距离B、可以指定偏移通过特殊点C、可以偏移开口曲线和封闭线框D、原对象的某些特征可能在偏移后消失29、用镜像命令“mirror”镜像对象时：CDA、必须创建镜像线B、可以镜像文字，但镜像后文字不可读C、镜像后可选择是否删除源对象D、用系统变量“mirrtext”控制文字是否可读30、用复制命令“copy”复制对象时，可以：ABCDA、按F1键B、在命令行中输入“？”然后Enter键C、在命令行中输入“Help”然后Enter键D、对话框中单击“帮助按钮”31、用复制命令“copy”复制对象时，可以：ABCA、原地复制对象B、同时复制多个对象C、一次把对象复制到多个位置D、复制对象到其他图层32、以下哪些对象不能被删除：ACA、世界坐标系B、文字对象C、锁定图层上的对象D、不可打印图层上的对象33、用旋转命令“rotate”旋转对象时，基点的位置：ABCA、根据需要任意选择B、一般取在对象特殊点上C、可以取在对象中心D、不能选在对象之外34、在AutoCAD中，可以通过以下方法激活一个命令：ABCDA、在命令行输入命令名B、单击命令对应的工具栏图标C、从下拉菜单中选择命令D、右击，从快捷菜单中选择命令35、在AutoCAD中，可以通过以下方法改变一个系统变量的值：ACDA、在命令行输入系统变量名，然后键入新的值B、右击，从快捷单中选择系统变量，然后键入新的值C、在某些对话框中改变复选框的状态D、在下拉菜单中，选择“工具”“查询”“设置变量”进行变量设置36、在AutoCAD中，可以设置透明度的界面元素有：BCA、所有的对话框B、浮动命令窗口C、帮助界面D、工具选项板37、用移动命令“move”把一个对象向X轴正方向移动8个单位，向Y轴正方向移动5个单位，应该输入：38、A、第一点：0，0；第二点：8，5B、第一点：任意；第二点：@8，5C、第一点：（0，0）；第二点：（8，5）D、第一点：0<180；第二点：8，538、用缩放命令“scale”缩放对象时：BCDA、可以只在X轴方向上缩放B、可以通过参照长度和指定的新长度确定C、基点可以选择在对象之外D、可以缩放小数倍判断题：39、在AutoCAD中无法使用透视方式观察三维模型。

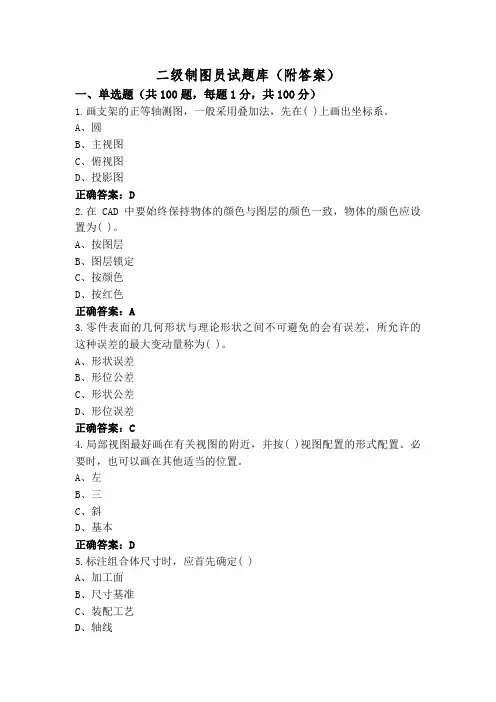

二级制图员试题库(附答案)
二级制图员试题库（附答案）一、单选题（共100题，每题1分，共100分）1.画支架的正等轴测图，一般采用叠加法，先在( )上画出坐标系。
A、圆B、主视图C、俯视图D、投影图正确答案：D2.在CAD中要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为( )。
A、按图层B、图层锁定C、按颜色D、按红色正确答案：A3.零件表面的几何形状与理论形状之间不可避免的会有误差，所允许的这种误差的最大变动量称为( )。
A、形状误差B、形位公差C、形状公差D、形位误差正确答案：C4.局部视图最好画在有关视图的附近，并按( )视图配置的形式配置。
必要时，也可以画在其他适当的位置。
A、左B、三C、斜D、基本正确答案：D5.标注组合体尺寸时，应首先确定( )A、加工面B、尺寸基准C、装配工艺D、轴线正确答案：B6.在正二等轴测投影中，由于3个坐标面都与轴测投影面倾斜，凡是与坐标面平行的平面上的圆，其( )均变为椭圆。
A、轴测投影B、剖视图C、主视图D、三视图正确答案：A7.画正二轴测图时，在坐标面上的圆投影均为椭圆，( )。
A、三个椭圆均不同B、三个椭圆均相同C、其中二个椭圆相同D、三个椭圆的短轴相同正确答案：C8.零件图上常用的尺寸基准一般是对称面、结合面、( )和回转体的轴线等。
A、较大的毛坯面B、较小的加工面C、较小的毛坯面D、较大的加工面正确答案：D9.( )中实心件被剖切平面通过其对称平面或轴线纵向剖切时，这些零件按不剖绘制。
A、透视图B、装配图C、建筑图D、零件图正确答案：B10.画支架的正等轴测图，一般采用叠加法，画出各基本体的( )。
A、正等轴测图B、主视图C、投影图D、三视图正确答案：A11.在( )中,机件上的肋、轮辐、薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用粗实线将他们与其邻接部分分开。
A、基本视图B、断面图C、斜视图D、剖视图正确答案：D12.(1)将零件图定义成装配图所需要的块；(2)将图块并入一个文件，拼成装配图并作必要的修改；(3)标注必要的尺寸；(4)为零件图编号，填写明细表和标题栏。
二级绘图师考试题库及答案
二级绘图师考试题库及答案一、单项选择题（每题2分，共10题）1. 在使用CAD软件进行绘图时，下列哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 绘制圆形时，若要指定圆的直径，应使用哪个参数？A. DB. RC. DIAMETERD. C答案：C3. 在AutoCAD中，哪个命令用于创建矩形？A. RECTB. POLYGONC. BOXD. SQUARE答案：A4. 如果需要在绘图中插入一个块，应使用哪个命令？A. INSERTB. BLOCKC. MINSERTD. WBLOCK5. 在AutoCAD中，哪个命令可以测量两点之间的距离？A. DISTB. MEASUREC. LENGTHEND. MIDPOINT答案：A6. 当需要修改对象属性时，应使用哪个命令？A. PROPERTIESB. CHPROPC. ATTRIBD. CHANGE答案：A7. 在CAD软件中，哪个命令用于创建多段线？A. POLYLINEB. LINEC. SPLINED. MULTILINE答案：A8. 若要在绘图中添加文本，应使用哪个命令？A. TEXTB. MTEXTC. DTEXTD. T答案：A9. 在CAD软件中，哪个命令用于创建圆弧？B. CIRCLEC. ELLIPSED. ELLIPSE ARC答案：A10. 若要在绘图中创建一个点，应使用哪个命令？A. POINTB. DOTC. MARKERD. NODE答案：A二、多项选择题（每题3分，共5题）1. 在CAD软件中，下列哪些命令用于修改对象？A. MOVEB. COPYC. OFFSETD. ARRAY答案：A, B, C, D2. 在AutoCAD中，下列哪些命令用于创建三维对象？A. 3DPOLYB. BOXC. SPHERED. CYLINDER答案：B, C, D3. 在CAD软件中，下列哪些命令用于创建多边形？A. POLYGONB. RECTC. POLYLINED. HATCH答案：A, B4. 在AutoCAD中，下列哪些命令用于测量和分析？A. AREAB. LISTC. IDD. DIST答案：A, B, C, D5. 在CAD软件中，下列哪些命令用于对象的阵列？A. ARRAYB. MIRRORC. OFFSETD. ROTATE答案：A, B, C三、判断题（每题1分，共5题）1. 在CAD软件中，使用“TRIM”命令可以延伸对象。
cad考证题库及答案
CAD 题库单项选择1、AutoCAD AutoCAD 默认扩展名是默认扩展名是A 、 dwtB dwt B、、 dwgC dwg C、、 bakD bak D、、 dxf答案：答案：B B2、在、在 CAD CAD CAD 中，以下哪个命令可用来绘制横中，以下哪个命令可用来绘制横平竖直的直线A 、栅格栅格B B B、捕捉、捕捉、捕捉C C C 、正交、正交、正交D D D、对象捕捉、对象捕捉答案：答案：C C3、按哪个键可切换文本窗口和绘图窗口A 、F2B F2 B、、F8C F8 C、、F3D F3 D、、F5答案：答案：A A4、默认情况下，命令提示行显示为几行、默认情况下，命令提示行显示为几行 A A A、、3 B 3 B、、5 C 5 C、、2 D 2 D、、8答案：答案：A A5、 CAD CAD 中为一条直线制作平行线用什么中为一条直线制作平行线用什么在命令命令 A A A、移动、移动、移动 B B B、镜像、镜像、镜像 C C C、偏移、偏移、偏移 D D D、旋转答案：、旋转答案：、旋转答案：C C6、在图层特性管理器中不可以设定哪项A 、颜色、颜色B B B、页面设置、页面设置、页面设置C C C、线、线宽D D、是否打印、是否打印答案：答案：B B7、绘制建筑图步骤为A 、墙线、轴线、门窗、墙线、轴线、门窗B B B、墙线、、墙线、门窗、轴线门窗、轴线C C C、轴线、门窗、墙线、轴线、门窗、墙线、轴线、门窗、墙线D D D、轴线、、轴线、墙线、门窗答案：答案：D D8、哪个命令可用于绘制直线与圆弧的复合体A 、圆弧、圆弧B B B、构造线、构造线、构造线C C C、多段线、多段线、多段线D D D、样条曲线、样条曲线答案：答案：C C9、如何在图中输入“直径”符号、如何在图中输入“直径”符号 A A、 %%P B %%P B 、、 %%C C %%C C 、、 %%D D %%D D、、%%U答案：答案：B B1010、如果要在一个圆的圆心写一个“A”字，、如果要在一个圆的圆心写一个“A”字，应使用以下哪种对正方式应使用以下哪种对正方式 A A A、中间、中间、中间 B B B、对齐、对齐、对齐 C C C、中心、中心、中心 D D D、、调整答案：答案：A A1111、、在哪个层创建的块可在插入时与当前层特性一致特性一致 A A A、、0 0 层层 B B、、在所有自动产生的层生的层 C C C、、所有图层所有图层 D D D、、新建的图层答案：答案：A A1212、一个完整的尺寸由几部分组成、一个完整的尺寸由几部分组成A A、、尺寸线、文本、箭头尺寸线、文本、箭头B B B、、尺寸线、尺寸界线、文本、标记尺寸线、尺寸界线、文本、标记C C C、、基线、尺寸界线、文本、箭头基线、尺寸界线、文本、箭头D D D、、尺寸线、尺寸界线、文本、箭头答案：答案：D D1313、、要将图形中的所有尺寸都为原有尺寸的要将图形中的所有尺寸都为原有尺寸的 2 2 2 倍，应设定以下哪倍，应设定以下哪项 A A、文字高度、文字高度、文字高度 B B B、使用全局比例、使用全局比例、使用全局比例 C C C、测量单位比例、测量单位比例、测量单位比例 D D D、换算单位、换算单位答案：答案：C C1616、样板文件的括展名是、样板文件的括展名是A A、、BAKB BAK B、、SVSC SVS C、、DWTD DWT D、、 DWG答案：答案：C C1717、、以下哪种相对坐标的输入方法是画以下哪种相对坐标的输入方法是画 8 8 8 个个单位的线长A A．．8, 0B 8, 0 B．．@0@0，，8C 8 C．．@0<8答案：答案：B B1818、哪种坐标输入法需要用、哪种坐标输入法需要用、哪种坐标输入法需要用@@符号？符号？ A A A．．极坐标极坐标 B B B．．绝对坐标绝对坐标 C C C．．相对坐标答案：答案：C C1919．在命令行中输入“Z”后，再输入选项．在命令行中输入“Z”后，再输入选项．在命令行中输入“Z”后，再输入选项 “A” ，什么作用“A” ，什么作用A A．． 在图形窗口显示所有的图形对象和绘在图形窗口显示所有的图形对象和绘 图界限范围。
CAD技能二级考试试题以及答案
CAD技能二级考试试题以及答案一、选择题（每题2分，共20分）1. 在CAD中，哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 如何在CAD中打开正交模式？A. F8键B. F9键C. F10键D. F11键答案：A3. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A4. 如何在CAD中创建矩形？A. RECTANGLEB. POLYGONC. BOXD. SQUARE5. 在CAD中，哪个命令用于创建多段线？A. POLYLINEB. POLYGONC. SPLINED. MULTILINE答案：A6. 如何在CAD中测量两点之间的距离？A. DISTANCEB. MEASUREC. LENGTHEND. DIST答案：A7. 在CAD中，哪个命令用于创建文本？A. TEXTB. MTEXTC. DTEXTD. TTEXT答案：A8. 如何在CAD中创建块？A. BLOCKB. INSERTC. WBLOCKD. DEFPOINTS答案：A9. 在CAD中，哪个命令用于创建填充图案？B. FILLC. SHADED. PATT答案：A10. 如何在CAD中创建等轴测图？A. ISOPLANEB. 3DORBITC. DVIEWD. UCS答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用________命令可以创建一个新图层。
答案：LAYER2. 要改变CAD中对象的颜色，可以使用________属性。
答案：COLOR3. 在CAD中，使用________命令可以测量对象的面积。
答案：AREA4. 要将CAD图纸保存为PDF格式，可以使用________命令。
答案：EXPORT5. 在CAD中，使用________命令可以创建一个新视图。
答案：VIEW6. 要将CAD图纸中的所有对象转换为多段线，可以使用________命令。
cad考证理论题(答案)
一、绘图系统的基本操作（10分）1.画图纸边界线及图框线按国家标准规定的A4 幅面尺寸，不留装订边，竖放，画出图纸边界线及图框线.绘图比例 1:1。
2.确定单位长度单位取十进制，精度取小数点后3位；角度单位取度分秒制，精度取0d。
3.设定图层设置以下图层层名颜色线形线宽绘制内容01 白色(white) Continuous 0.5 粗实线02 绿色(green) Continuous 0.25 细实线04 黄色(yellow) IS002W100 0.25 细虚线05 红色(red) IS004W100 0.25 细点画线07 品红色(magenta) ISOO5W100 0.25 细双点画线08 绿色(green) Continuous 0.25 尺寸4.画标题栏按题—图的格式及尺寸在A4图幅规定位置画出标题栏，填写标题栏文字及相关内容。
5.存盘以A4为文件名，把以上所得图幅存储在所建立的考生目录文件夹内。
题一图二、选择题，（共50分，每题1分）11卷1、在机械图样中，机件的可见轮廓线用（B）绘制。
A：细实线 B：粗实线 C：点画线2、根据国家标准GB/T4459.7-1998的规定，用通用画法、特征画法和规定画法表示滚动轴承时，各种符号、矩形线框和轮廓线均用（A）绘制。
A：粗实线 B细实线 C：细虚线3、在画图时应尽量采用1:1的比例，需要时也可采用放在或缩小的比例，其中1:2为（C）比例。
A放大 B：实际尺寸 C：缩小4、尺寸标注中的符号：SØ表示（C）A：直径 B：半径 C：球直径5、三视图的投影规律中，主视图与俯视图（A）A：长对正 B：高平齐 C：宽相等12卷1、在机械图样中，机件的对称中心线和轴线用（A）绘制。
A：点画线 B：粗实线 C：双点画线2、标注垂直尺寸时，尺寸数字字头应（A）。
A：朝左 B：朝右 C：朝上3、主视图所在的投影面简称为（B）A：侧面 B：正面 C：水平面4、零件图有长宽高三个方向的尺寸，主视图上只能反映零件的（B）。
二级CAD考试部分选择题(参考)
二级CAD考试选择题部分题库一、1在AutoCAD中打开动态输入，在确定一点的状态下，指定原点的输入为(#0，0)2下面（LINE）命令可以绘制连续的直线段，且每一部分都是单独的线对象3按比例改变图形实际大小的命令是（SCALE）4用多段线命令(PLINE)所绘制有宽度的线段，在执行分解explode命令后，线型宽度将变为（多段线中设置的线宽消失）5用于标注在同一方向上连续的线性尺寸或角度尺寸的命令是（DIMCONTINUE）6在【标注样式】对话框的“公差”标签中，将公差的方式设置极限偏差，且公差上偏差框格中输入0.007，公差下偏差框格中输入0.018，则标注尺寸公差的结果是+0.007-0.018 7AutoCAD提供的【列表】(List)命令可以用来查询所选实体的类型、所属图层空间等特性参数。
、8系统图是一种简图，由（符号或带注释的框）绘制而成，用来概略表示系统、分系统、成套装置或设备的基本组成、相互关系及主要特性，为进一步编制详细的技术文件提供依据，供操作和维修时参考。
9系统图基本的流向应该是自左至右或者自上至下，只有某些特殊情况下才可例外。
（自左至右或者自上至下）10电路图详细表示电路、设备或成套装置的全部组成部分的连接关系，侧重表达电气工程图的（逻辑关系）11重新执行上一个命令的最快方法是（按Enter键）（按空格键）12在【格式】｜【多线样式】命令，在【新建(或修改)多线样式】对话框中，可以执行下面（A)改变多线的线的数量和偏移(B)改变多线的颜色(C）改变多线的线型(D)改变多线的封口方式操作。
13建立面域可以使用的命令是【面域】Region【边界】Boundary14一项电气工程的电气图通常装订成册，且包含以下内容：目录与前言、(A)电气系统图与框图(B)电路图(C)电气接线图(D)电气平面图和其他电气工程图(设备布置、设备原件、材料表等)。
15电气工程图的目录由(A)序号(B)图样名称(C)编号(D)张数构成16前言中一般包括。
cad技能二级考试试题及答案
cad技能二级考试试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用于绘制直线的命令是：A. LINEB. CIRCLEC. RECTANGLED. ARC答案：A2. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. LINEC. RECTANGLED. ARC答案：A3. 如何在CAD中创建矩形？A. 使用LINE命令连续绘制四条线段B. 使用RECTANGLE命令C. 使用POLYGON命令D. 使用CIRCLE命令答案：B4. 在CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ARC答案：A5. 如何在CAD中创建一个圆弧？A. 使用LINE命令B. 使用CIRCLE命令C. 使用ARC命令D. 使用POLYGON命令答案：C6. 在CAD中，哪个命令用于测量两点之间的距离？A. DISTB. MEASUREC. LENGTHEND. EXTEND答案：A7. 如何在CAD中复制对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：A8. 在CAD中，哪个命令用于创建文本？A. TEXTB. MTEXTC. DTEXTD. ALL OF THE ABOVE答案：D9. 如何在CAD中创建一个块？A. 使用BLOCK命令B. 使用INSERT命令C. 使用COPY命令D. 使用PASTE命令答案：A10. 在CAD中，哪个命令用于创建一个多线段？A. LINEB. POLYLINEC. RECTANGLED. ARC答案：B二、判断题（每题2分，共20分）1. 在CAD中，使用ZOOM命令可以放大或缩小视图。
（对）2. CAD软件中的图层功能允许用户组织和管理不同的绘图元素。
（对）3. 在CAD中，所有对象都必须位于同一个图层上。
（错）4. 使用CAD软件时，可以为不同的对象设置不同的线型和颜色。
cad二级考试试题和答案
cad二级考试试题和答案1. 题目：绘制一个半径为100mm的圆，并在圆心处标注直径尺寸。
答案：首先，使用CAD软件中的“圆”命令（Circle），设置半径为100mm来绘制圆。
然后，使用“标注”命令（Dimension）中的“直径”选项（Diameter），在圆心处添加直径尺寸标注。
2. 题目：创建一个长宽高分别为200mm、150mm和100mm的长方体，并在长方体的三个面上分别标注长度、宽度和高度的尺寸。
答案：使用CAD软件中的“长方体”命令（Box）创建长方体，设置长度为200mm，宽度为150mm，高度为100mm。
接着，使用“标注”命令（Dimension）在长方体的三个面上分别添加长度、宽度和高度的尺寸标注。
3. 题目：绘制一个由三条线段组成的三角形，线段长度分别为300mm、400mm和500mm，并计算三角形的面积。
答案：使用CAD软件中的“线段”命令（Line）绘制三条线段，长度分别为300mm、400mm和500mm，形成三角形。
然后，使用“面积”命令（Area）计算三角形的面积。
4. 题目：在一个矩形中，以矩形的中心为圆心，绘制一个半径为矩形对角线长度一半的圆。
答案：首先，使用CAD软件中的“矩形”命令（Rectangle）绘制一个矩形。
然后，使用“测量”命令（Measure）计算矩形的对角线长度。
接着，使用“圆”命令（Circle）以矩形中心为圆心，绘制一个半径为对角线长度一半的圆。
5. 题目：创建一个由四个等边三角形组成的正方形，每个三角形的边长为50mm，并计算正方形的总面积。
答案：使用CAD软件中的“等边三角形”命令（Equilateral Triangle）绘制四个等边三角形，边长为50mm。
将四个三角形排列成一个正方形。
然后，使用“面积”命令（Area）计算正方形的总面积。
6. 题目：绘制一个由两个同心圆组成的图形，内圆半径为50mm，外圆半径为100mm，并在两圆之间添加一个矩形，矩形的长和宽分别等于两圆的直径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1附录二 国家CAD 考试中心模拟试题1、AutoCAD 2005（机械）高级绘图员试题：第一单元打开 C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD 高级_机械_A_T03][O]3\1.3\sucai\中的图形文件Scadl-3.dwg （如【样张1-3A 】），完成后面的工作·1.移动、复制图形：使用移动、直线·镜像命令将【样张1-3A 】编辑成【样张1-3B 】所示的图形。
2.旋转、延伸图形：使用旋转、延伸命令编辑图形，如【样张1-3C 】所示。
3.修改圆角并修剪图形：使用圆角、修剪命令编辑图形完成作图（圆角半径为5），如【样张1-3D 】所示。
将完成的图形以Tcadl-3.dwg 为文件名存入 C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD 高级_机械_A_T03][O]3\1.3 中。
【样张1-3A 】 【样张1-3B 】【样张1-3C 】 【样张1-3D 】第二单元打开C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD高级_机械_B_T02][O]1\2.2\sucai\中的图形文件Scad2-2.dwg，完成以下操作。
1．创建块：a)创建新图层block，将颜色设置为红色，线型设置为细实线。
b)在图层block中绘制块图形。
c)在块图形中插入属性。
d)将块图形定义成块。
2．插入块：参照【样张2-02A】所示，在指定位置插入块。
完成后将图形存入C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD高级_机械_B_T02][O]1\2.2 中，命名为TCAD2-2.dwg。
【样张2-02A】第三单元按图形尺寸精确绘图（如【样张3-03A】所示），绘图方法和图形编辑方法不限，未明确线宽，线宽为0，按本题图示标注图形。
建立新文件，完成以下操作。
1．设置绘图环境：建立合适的图限及栅格，创建如下图层。
a)图层L1，线型为Center2，颜色为红色，轴线绘制在该层上。
b)图层DIM，线型为细实线，颜色为蓝色，标注绘制在该层上。
c)其他图形均创建在默认图层0上。
2．精确绘图：a)根据试题中的尺寸，利用绘图和修改命令精确绘图。
2b)图中外轮廓线线宽为0.30毫米，未注圆角半径为4。
3．尺寸标注：创建合适的标注样式，标注图形。
完成后将图形存入C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD高级_机械_C_T03][O]1\3.3 中，命名为TCAD3-3.dwg。
【样张3-03A】第四单元建立新文件，完成以下操作。
1．设置绘图环境：建立合适的图限及栅格，创建"标注"图层，将其颜色设置为蓝色，线型为细直线，标注应绘制在该层上。
2．绘制图形：根据试题注释的尺寸精确绘图，绘图方法和图形编辑方法不限。
3．尺寸标注：创建合适的标注样式，在"标注"图层标注图形，如【样张4-02A】所示。
3完成后将图形存入C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD高级_机械_D_T02][O]1\4.2 中，命名为TCAD4-2.dwg。
【样张4-02A】4第五单元建立新文件，完成以下操作。
1．设置绘图环境：建立合适的图限及栅格，创建如下图层。
a)图层L1，颜色设置为红色，线型设置为Center2，轴线绘制在该层上。
b)图层L2，颜色设置为蓝色，线型设置为细直线，螺纹线以及尺寸标注绘制在该层上。
c)其余图形均绘制在默认图层0上。
2．精确绘图：a)根据试题注释的尺寸精确绘图，绘图方法和图形编辑方法不限。
b)未明确线宽者，线宽为0。
3．尺寸标注：创建合适的标注样式，标注图形，如【样张5-01A】所示。
完成后将图形存入C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD高级_机械_E_T01][O]1\5.1 中，命名为TCAD5-1.dwg。
【样张5-01A】5第六单元建立新文件，完成以下操作。
1．绘制图形：绘制如【样张6-3】所示图形，图形的尺寸不限，编辑方法不限。
2．调整显示：创建多视口并调整各视口中的视图。
完成后将图形存入C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD高级_机械_F_T03][O]1\6.3 中，命名为TCAD6-3.dwg。
【样张6-3】第七单元建立新文件，完成以下操作。
1．设置绘图环境：建立合适的图限及栅格，创建如下图层。
a)"轴线"：颜色设置为蓝色，轴线绘制在该层上。
b)"标注"：颜色设置为红色，标注绘制在该层上。
c)"实线"：颜色设置为黑色，框线绘制在该层上。
d)其他图形均绘制在默认图层0上。
2．绘制图形：a)根据试题注释的尺寸精确绘图，绘图方法和图形编辑方法不限。
6b)未明确线宽者，线宽为0。
图示中有未标注尺寸的地方，请按建筑有关规范自行定义尺寸。
3．标注：设置合适的标注样式，按【样张7-1】所示在"标注"图层上标注图形。
完成后将图形存入C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD高级_机械_G_T01][O]1\7.1 中，命名为TCAD7-1.dwg。
【样张7-1】第八单元建立新文件，完成以下操作。
1．装配与分解--联轴部件，如【样张8-5】所示。
2．完成后将图形存入C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD高级_机械_H_T05][O]1\8.5 中，命名为TCAD8-5.dwg。
78【样张8-5】2、AutoCAD 2005（机械）中级绘图员试题：第一单元【操作要求】1．建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED ）。
2．保存：将完成的模板图形以KSCAD1-1.DWT 为文件名保存在 C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD 中级_A_T01][O]1\T01-1 中。
第二单元【操作要求】1．建立新图形文件：建立新图形文件，绘图区域为：240×200。
2．绘图：a)绘制一个100×25的矩形。
b)在矩形中绘制一个样条曲线，样条曲线顶点间距相等，左端点切线与垂直方向的夹角45度，右端点切线与垂直方向的夹角135度，完成后的图形参见【样张】。
3．保存：将完成的图形以KSCAD2-2.DWG 为文件名保存在 C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD 中级_B_T02][O]1\T02-2 中。
第二单元【样张】第三单元【操作要求】1．打开图形文件：打开图形文件C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD中级_C_T03][O]1\T03-3\sucai\CADST3-3.DWG。
2．属性操作：a)将图中白色线更改为红色线，线型为center，线型比例合适。
b)将虚线中的小圆定义为图块、块名为A，删除小圆，再将图块A插入到图中合适位置。
完成后的图形参见【样张】。
3．保存：将完成的图形以KSCAD3-3.DWG为文件名保存在C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD中级_C_T03][O]1\T03-3 中。
第三单元【样张】9第四单元【操作要求】1．打开图形：打开图形文件C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD 中级_D_T07][O]1\4.7\sucai\CADST4-7.DWG。
2．编辑图形：a)以打开的图中的圆及三角形为基准，通过编辑命令形成【样张】。
b)填充图形。
完成后的图形如【样张】。
3．保存：将完成的图形以KSCAD4-7.DWG为文件名保存在C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD中级_D_T07][O]1\4.7 中。
第四单元【样张】第五单元【操作要求】1．建立绘图区域：建立合适的绘图区域，图形必须在设置的绘图区内。
2．绘图：按【样张】规定的尺寸绘图，中心线线型为center，调整线型比例。
3．保存：完成的图形以KSCAD5-5.DWG为文件名保存在C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD中级_E_T05][O]1\T05-5 中。
10第五单元【样张】第六单元【操作要求】打开图形文件C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD中级_F_T03][O]1\T06-3\sucai\CADST6-3.DWG，按本题图示要求标注尺寸与文字，要求文字样式、文字大小、尺寸样式等设置合理恰当。
1．建立尺寸标注图层：建立尺寸标注图层，图层名自定。
2．设置尺寸标注样式：设置尺寸标注样式，要求尺寸标注各参数设置合理。
3．标注尺寸：按【样张】的尺寸要求标注尺寸。
4．修饰尺寸：修饰尺寸线、调整文字大小，使之符合制图规范要求。
5．保存：将完成图形以KSCAD6-3.DWG为文件名保存在C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD中级_F_T03][O]1\T06-3 中。
11第六单元【样张】第七单元【操作要求】1．建立新文件：建立新图形文件，图形区域等考生自行设置。
2．建立三维视图：按【样张】给出的尺寸绘制三维图形。
3．保存：将完成的图形以KSCAD7-2.DWG为文件名保存在C:\ata\Temp\001\0210801010010001\dit\[CITT7期_AutoCAD中级_G_T02][O]1\T07-2 中。
12第七单元【样张】第八单元【操作要求】1．新建图形文件：建立新图形文件，绘图参数由考生自行确定。
2．绘图：a)参照【样张】绘制图形。
b)绘制图框。
c)要求图形层次清晰、图形布置合理。
d)图形中文字、标注、图框等符合国家标准。
