GLI无电极式电导率分析仪(浓度计)
GLI23_3700E系列密封感应式电导率传感器
l 接线盒 60A2053：这个铝制、表面安装用接线盒包括一个接线板和一个衬垫。接 线盒能够被用于流通式或者是卫生式场合，在那种情况下连接电缆到分析仪的距离 要求大于 20 英尺（6 m）。
l 卫生式夹子备件 9H1132：这个坚固 2 英寸带翼螺帽夹子包括在 MH018S8SZ 卫生 式硬件中，用来保护传感器。
·8·
仪器安装图 1．浸入式安装
电导率产品手册
连接电缆， 典型长度为 接线盒
联接件
2．装配件安装
传感器
当 GLI 的 PRO 系列变送器与传感器整合安装时，请用旋转节球（包含在 PRO 系列变送器的墙 上/管道/整合传感器安装硬件包中）取代电缆夹子。
T 型接头安装图
©哈希（中国）公司，2003
·9·
©哈希（中国）公司，2003
·1·
感应式电导率测量系统产品选型指南
3700E 系列感应式电导率 传感器
可变换型
卫生型
©哈希（中国）公司，2003
·2·
电导率产品手册
l 增强型多功能菜单操作 l 电导率，百分比浓度或者 TDS l 内置/用户定义的浓度表 l 事件日志簿（100 条事件）
l 多功能菜单操作 l 电导率，百分比浓度或者 TDS l 内置/用户定义的浓度表 l 多语言支持能力
传感器安装硬件
电导率产品手册
浸入式安装硬件
（用于可变换式传感器）
连接式安装硬件
（用于可变换式传感器）
部件号
描述
MH432G
CPVC 管（1/2 英寸×4 英尺/1.2 米 长）并配有 PVC 管安装接线盒
MH462G
PVDF 管（1/2 英寸×4 英尺/1.2 米 长）并配有 PVC 管安装接线盒

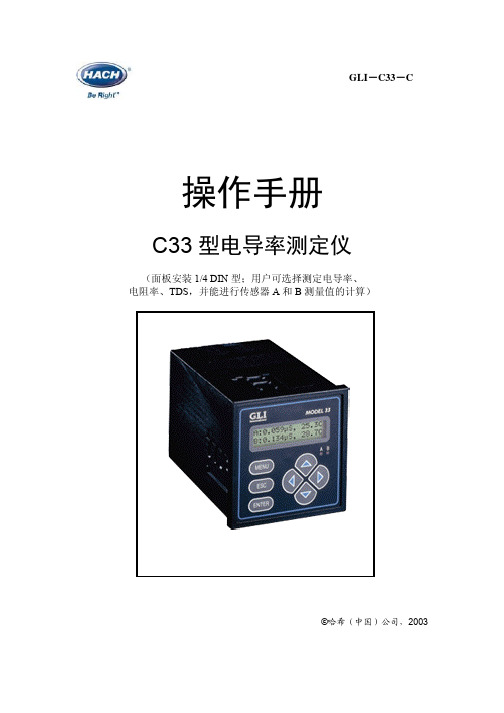

GLI C33电导率控制器操作手册
注意：DRY-CAL 消除了周期性重校准的必要！根据具体的应用不同，唯一的要求可 能是周期性地清洗传感器。只有更换了传感器，才有必要进行新的 DRY-CAL 校准。
校准提示！每个接触电导率传感器都具有唯一的零点和偏移量。因此，当首次校准 一个传感器时，必须按照第一步进行清零。清零将提供最高可能的测量精度，并消 除传感器 A 和传感器 B 通道之间存在的差异。
的池目录
选择界面。用向上（ ）和向下（ ）方向键来选择对应于传感器的 GLI 认证的
“CELL K（池常数 K）”值的名义池目录，K 值是印在粘附于电缆或者其可选的
接线盒的内盖的标签上的。然后按“ENTER（回车）”键来输入该选择。
10. 当
界面再次出现后，按一次向下（ ）键来显示 。
11. 按“ENTER（回车）”键，显示类似于
重要安全信息
本测定仪符合下面列出的安全标准： FMRC 类别编号 3600，3611 和 3810（美国）
CSA C22.2 No.142 和 C22.2 No.213（加拿大） EN 61010-1（欧洲联盟）
请阅读并观察下列事பைடு நூலகம்：
当您打开测定仪，将可能接触到外壳底部 TB1 接线端的电压，这可能会有危险。因 此在接触测定仪中这些地方之前必须断电，然而测定仪的仪器前面板组件均仅为低 压，对它的操作是完全安全的。 必须由有资质的人员进行接线或修理，并且只能在断电条件下进行。 无论何时发现系统安全性有可疑之处，应关闭仪器以避免不当操作。例如当出现下 列情形时可能会不安全： 1) 测定仪明显可见已受到损坏； 2) 测定仪不能够正确地提供应该做到的参数测定； 3) 测定仪已经在高于 158℉（70℃）的温度下保存了较长时间。 本测定仪必须由经过专门训练的人员进行安装，以符合当地相关法规以及本操作说 明手册中所列出的各项要求，请观察测定仪的技术规格参数和输入标称值。如果电 源线中有一根不是零线的话，请使用单刀双掷电源开关来断开测定仪。
电导率测定仪的使用流程
电导率测定仪的使用流程1. 介绍电导率测定仪是一种用于测量溶液中电离物浓度的仪器。
它通过测量溶液中的电导率来确定溶液中电离物的浓度。
本文将介绍电导率测定仪的使用流程。
2. 准备工作在使用电导率测定仪之前，我们需要进行一些准备工作：1.检查电导率测定仪的仪器和附件是否完整，确保没有损坏或缺失。
2.清洁测定仪的电极，确保表面没有污垢或残留物。
可以使用纯水或专用的清洁剂进行清洗。
3.校准电导率测定仪。
校准是确保测定结果准确的重要步骤。
可以参考仪器说明书或相关标准进行校准。
3. 测量步骤电导率测定仪的使用流程包括以下几个步骤：3.1. 准备样品选择要测量电导率的样品，并根据需要进行稀释。
确保样品均匀搅拌，使其达到均一的状态。
3.2. 打开电导率测定仪打开电导率测定仪的电源开关，并等待仪器进行启动。
3.3. 调节测量范围根据样品的电导率范围，调节电导率测定仪的测量范围。
通常情况下，测量范围应选择能够涵盖样品电导率的最大范围，以获得最准确的测量结果。
3.4. 测量样品电导率将电导率测定仪的电极浸入样品中，确保电极完全浸泡在样品中。
等待一段时间，直到测量结果稳定。
记录所测得的电导率数值。
3.5. 清洗电极在使用完毕后，将电导率测定仪的电极取出，并用纯水或专用的清洗剂进行清洗。
确保清洗干净，无污垢或残留物。
3.6. 关闭电导率测定仪在完成测量工作后，关闭电导率测定仪的电源开关。
4. 注意事项在使用电导率测定仪时，需要注意以下几点：1.避免将电导率测定仪的电极暴露在空气中，以防止氧化和污染，影响测量结果的准确性。
2.根据样品的性质选择合适的电解质溶液，以提高测量精度。
3.在进行样品测量之前，确保电导率测定仪的电极已经干净、无残留物，以免影响测量结果的准确性。
4.遵循电导率测定仪的使用说明，按照正确的步骤进行操作，以确保测量结果的准确性和可靠性。
5. 总结本文介绍了电导率测定仪的使用流程，包括准备工作、测量步骤和注意事项。
电导率分析仪PRO-C3使用说明书
GLI-PRO-C3-C测定仪操作手册PRO系列C3电导率变送器（用于电导率，电阻率和TDS测定）质量保证书大湖国际公司（GLI International, Inc.）保证PRO系列C3型仪器自出厂之日起的一年（12个月）内享有免费的材料和人工保修。
如果仪器损坏发生的时间已超出保证期，或者大湖国际公司认为仪器的破损或毁坏属于正常的老化、不当使用、缺乏维护、用户滥用、不当安装、不当改装、不正常的环境条件等，都将不适用本保证条款。
在本保证的规定下，大湖国际公司的义务仅限于视具体情况对本产品提供更换或者修理。
产品在被接受进行更换或者修理之前必须进行彻底的清洗，去除任何玷附的化学物质。
大湖国际公司的义务不应超过产品本身的价格。
在任何情况下大湖国际公司都没有义务承担由偶发事件或其后续原因所造成的损坏，不管对人还是对物。
大湖国际公司没有义务承担任何其它的损失、毁坏或者其它各种花费，包括：由于安装、使用本产品或者本产品不合用所造成的经济损失。
合格声明根据ISO/IEC Guide 22和EN 45014制造商名称：大湖国际公司（GLI International, Inc.）制造商地址：9020 West Dean RoadP.O. Box 245022Milwaukee, Wisconsin 53224, USA兹声明下面产品：产品名称： PRO系列pH/ORP变送器PRO系列溶解氧变送器PRO系列无电极电导率变送器PRO系列接触式电导率变送器PRO系列流量变送器型号：PRO-P3xxx，PRO-D3xxx，PRO-E3xxx，PRO-C3xxx， PRO-F3xxx符合下列产品规格指标：50081-2：1993EMC： EN通用辐射标准（工业环境）EN 55011: 1998/CISPR 11: 1999 Group 1, Class AEN 61000-6-2: 1999通用免疫性标准（工业环境）EN 61000-4-2: 1995 – ESD免疫性 4 kV CD, 8 kV AD80%AM（1 kHz）EN 61000-4-3: 1997 – 辐射免疫性 10V/m,EN 61000-4-4: 1995 – EFT/B免疫性 1.0 kV信号和电源线AM（1 kHz）80%EN 61000-4-6: 1996 – 传导免疫性 10V,补充信息：同时，产品符合下列指令的要求，并执行相应的CE标识：EMC Directive 89/336/EEC产品已按典型的配置情况进行了测试。
电导分析仪技术参数及要求
电导分析仪技术参数及要求
一、设备名称：电导分析仪。
二、数量：一套。
三、设备要求及用途：原装进口，适用于糖尿病早期风险评估（包括胰岛素抵抗、糖耐量受损以及糖尿病并发症发病风险）进行检测和综合分析，根据评估体检者的综合情况，发现潜在的早期风险或病变。
四、主要技术参数及要求：
1、设备功能：触摸操作，也可键盘鼠标操作；自动检测、结果自动分析以及手动/自动打印报告；同一测试者不同时间的检测数据及图形可进行对比以及分析。
2、检测原理：反向离子电渗与计时电流法。
3、检测方式：无创电极检测。
4、检测时间：检测快速，≤5分钟即可出检测结果。
5、检测结果：敏感性≥80%，特异性≥70%。
6、检测指标：糖尿病发病风险、葡萄糖耐量受损风险、胰岛素抵抗风险以及糖尿病并发症发病风险等。
7、控制系统配置：≥15英寸触摸显示屏，windows操作系统，中文界面，内存≥2G，硬盘≥320G，具备USB接口。
可与医院信息化系统无缝连接。
8、数据库和系统免费升级。
9、电源电压：AC 220V，50/60Hz。
10、配置配套桌椅一套。
五、其它要求：
1、免费培训操作及维修人员，免费负责设备的安装及调试。
2、公司信誉度高，具有完善的售后服务，设备出现故障, 接到通知后12小时内工程人员应到达现场。
3、提供设备使用说明书和维修指导说明书。
4、设备交付正常使用前所发生的所有费用均由公司承担。
5、设备安装验收培训使用合格后，一个月付全款的70%，剩余30 %满一年付清。
6、保修期：≥1年。

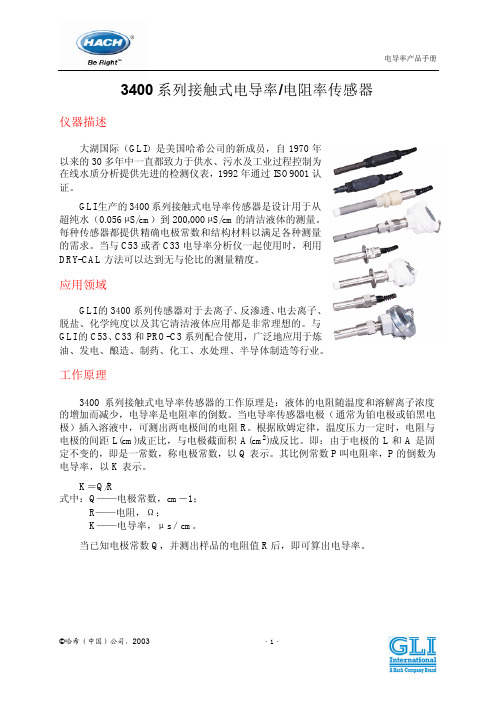

3400系列接触式电导率电阻率分析仪产品手册
l 12~30 VDC 供电 l 表盘、墙上、管道或者一体化传感器安装 l 电导率，电阻率或 TDS
连接电缆 1W0980 两线，4~20 mA
SCADA,PLC 记录仪等
·2·
电导率产品手册
传感器选型指南
l 3422 系列压紧式安装传感器 设计用于超纯水和纯水相关应用场合，这些体积较小、性能经过改进的接触式电导 率传感器提供了所要求的电极常数（K）的高精度，以及温度补偿快速响应。所采 用的制造材料使得在保持可靠性的前提下有效地延长了传感器的使用寿命。
3/4 英寸 NPT 钢 管（用户自备） 3/4 英寸 NPT 接 头（用户自备）
传感器
传感器
3/4 英寸 NPT 的 T 型 接头（用户自备）
©哈希（中国）公司，2003
传感器
3/4 焊孔 锅炉壁
传感器电缆 20 英尺(6.1m)
注：尺寸为英寸（ mm）
·5·
4．3455 系列传感器的安装
传感器电缆， 20 英尺（6.1 m）
产品选型
1．3422 系列传感器
型号（参见注 1 和 2） 3422 压紧安装型性能改进型接触电导率/电阻率传感器，带钛电极。
电极常数 A 0.05；B 0.5；C 1.0；D 5.0；E 10
传感器安装形式 1 压紧安装；1/2 英寸 NPT Kyran®（PVDF），仅适用于电极常数为
0.05 的传感器 2 压紧安装；1/2 英寸 NPT 316 不锈钢，仅适用于电极常数为 0.05
完全浸没条件下
完全浸没条件下
温度补偿器 传感器电缆：
Pt 1000 RTD
Pt 1000 RTD
Pt 1000 RTD
Pt 1000 RTD
浓度计的原理
浓度计的原理
浓度计是一种用来测量溶液中溶质浓度的仪器，它在化学、生物、环境等领域都有着广泛的应用。
浓度计的原理主要是基于光学、电化学、质谱等原理，不同类型的浓度计有着不同的工作原理，下
面我们将分别介绍几种常见的浓度计的原理。
首先是光学浓度计，它是利用溶液中溶质对光的吸收、散射或
透射特性来测定浓度的。
光学浓度计的原理是根据比尔定律，即溶
液中溶质的浓度与光的吸收或透射成正比。
通过测量光的强度变化，就可以计算出溶液中溶质的浓度。
光学浓度计具有测量范围广、精
度高、操作简便等优点，因此在实验室和工业生产中得到了广泛的
应用。
其次是电化学浓度计，它是利用溶液中的化学反应产生的电流
或电势来测定溶质浓度的。
电化学浓度计的原理是根据法拉第定律，即溶液中的电流与溶质的浓度成正比。
通过测量电流或电势的变化，就可以确定溶质的浓度。
电化学浓度计具有灵敏度高、响应快、适
用范围广等优点，因此在环境监测、生物医药等领域得到了广泛的
应用。
另外还有质谱浓度计，它是利用质谱仪来测定溶液中溶质的浓度。
质谱浓度计的原理是根据溶质分子的质量-电荷比与质谱仪的质
谱图谱进行分析，从而确定溶质的浓度。
质谱浓度计具有高分辨率、高灵敏度、高选择性等优点，因此在生物分析、药物研发等领域得
到了广泛的应用。
总的来说，浓度计的原理是多种多样的，不同类型的浓度计有
着不同的测量原理和应用领域。
随着科学技术的不断进步，浓度计
的原理和性能将会不断得到改进和提高，为各个领域的溶质浓度测
量提供更加精准和可靠的方法和手段。
P53 型 pH ORP 测定仪 产品手册
pH产品手册P53型pH/ORP测定仪仪器描述大湖国际（GLI）是美国哈希公司的新成员，自1970年以来的30多年中一直都致力于为在线液体分析和供水、污水及工业过程控制提供先进的监测仪器，1992年通过ISO9001认证。
GLI生产的P53型pH/ORP测定仪是专门为关心产品价格的用户所设计的，功能完备、操作方便。
多功能的P53可以联接许多不同类型的pH传感器，包括：GLI差分传感器、常规复合电极或者电极对。
仪器具有带背景灯的大图形显示液晶屏（LCD），可以显示出测定的pH值、过程的温度、两路模拟信号输出、以及最多四个继电器的状态。
P53也提供了多语言的支持功能、RS-232数据接口，以及可选的HART®通讯能力。
菜单屏幕引导用户完成安装、校准和操作。
P53被封装在喷涂了环氧树脂的金属NEMA 4X材料的1/2 DIN外壳内，适用于面板、表面或者管道安装。
应用领域Ø工业过程监测²精细化工过程²石油炼制过程²电镀漂洗池²制浆造纸过程²食品和酿造工业²制药行业Ø水处理监测²饮用水净水²高纯水²冷却水²锅炉进水²污水处理工作原理P53型pH/ORP值测定仪的工作原理是：利用对溶液pH值/ORP值变化敏感的测量电极（可联接GLI五线差分技术传感器、常规复合电极或者是电极对）和有恒定电位的参比电极所组成的工作电池来测量电势，从而利用待测溶液的pH值和ORP值与工作电池的电势大小之间的线性关系（如对pH值有能斯特公式：E = E0 – 0.059×pH）来实现测定。
pH产品手册©哈希（中国）公司，2003 ·2·pH/ORP测量系统产品选型指南GLI差分技术pH/ORP传感器常规复合电极pH值传感器GLI差分技术pH/ORP传感器(带变送器，两线制，4~20mA)注意：这个传感器提供的4~20 mA电流是非隔离的，未经过校准。
电导率说明书
e. 按▲或▼键修改到电极标出的电极常数值：10.20。 f. 按“确认”键，仪器自动将电极常数值 10.20 存入并返回测量状态。 总之，用“电极常数”键可在电极常数档次选择和常数调节两个状态 间翻转。用“▲”或“▼”键可进行电极常数档次选择或常数调节。 16 c. 按“▲”或“▼”键修改电极档次至 10.0，显示如下。
(8) RS－232 (九针) 接
3.3
键盘
3.4
仪器配件及附件
(9 ) 多功能电极架
仪器面板上共有 15 个操作键，分别为：模式、打印 1、打印 2、查阅、 贮存、删除、标定、电极常数、温补系数、▲、▼、保持、确认、取消、 ON/OFF 等。各键功能分别定义如下： ·“模式”键：用于电导率、TDS 及盐度测量工作状态之间的转换。 5 6
●
● ● ●
测量高电导率时，一般采用大常数的电导电极，当电导率 ≥20.00mS/cm 时，必须采用电极常数为 5 或 10 的 电 极 ； 当电导率≥100.00mS/cm 时，必须采用电极常数为 10 的电 极。
●
1 2
2.1.2
TDS
2.2
电子单元基本误差
(a) 电导率：0.5％(FS) 1 个字 (b) 盐度： 1.0ppt (c) 温度： 0.3℃1 个字
d． 用蒸馏水清洗电导电极和温 b．将电导电极（10）和 温度传感器（12）夹在 多功能电极架（9）上。 度传感器， 再用被测溶液清洗 一次。 然后将电导电极和温度 传感器浸入被测溶液中。
9
10
e． 将通用电源器（11）输出插头插 入仪器的电源插座（4）内。然后，接通 通用电源器的电源，仪器可以进行正常 操作。
4.2
电导电极的选用 4.2.3
电导率分析仪原理
电导率分析仪原理
电导率分析仪原理:
电导率分析仪是一种用于测量溶液电导率的仪器。
其原理基于溶液中带电粒子的运动性质和溶液的电导性质。
当一个电位差施加在溶液中时，带电粒子受到电场力的作用，开始运动。
在溶液中，主要带电粒子有阳离子和阴离子。
当电场力作用于这些带电粒子时，它们会沿着电场线方向移动。
正向电场下，阳离子往阴极移动，而阴离子往阳极移动。
电导率是电流流过单位截面积时所产生的电场强度和电压梯度的比值。
也就是说，电导率和电流、电场和电位差之间存在一个关系。
电导率分析仪通过测量电流和电压来计算溶液的电导率。
它通常由一个电极对、电源和测量电流和电压的仪器组成。
首先，电极对会被浸入溶液中，通电后，电流会从一个电极流过溶液并返回另一个电极。
这时，测量电流和电压的仪器会同时记录电流和电压值。
根据电导率的定义，当电流和电压值已知时，可以计算出溶液的电导率。
这个计算过程是通过电导率分析仪内部的电路完成的。
总之，电导率分析仪利用带电粒子的运动性质以及溶液的电导性质，通过测量电流和电压来计算溶液的电导率。
这个原理使
得电导率分析仪成为一种非常有用的工具，可以用于各种领域的溶液分析和质量控制。
