测量工程施工方案
测量工程施工方案(3篇)
第1篇一、工程概况本工程位于我国某城市，为某大型商业综合体项目。
该项目包括地下车库、地上商业、办公及住宅等多种功能。
为确保施工质量和进度，特制定本测量工程施工方案。
二、施工组织1. 成立测量小组：由具有丰富测量经验和专业知识的测量工程师、测量员组成，负责整个工程的测量工作。
2. 测量仪器：选用高精度全站仪、水准仪、经纬仪等测量仪器，确保测量数据的准确性。
三、施工准备1. 测量资料：收集项目设计图纸、地形图、地下管线图等相关资料，为施工测量提供依据。
2. 施工放样：根据设计图纸和测量资料，进行施工放样，确保施工位置准确。
3. 控制网布设：按照国家标准和规范要求，建立平面控制网和高程控制网，为施工测量提供基准。
四、施工测量1. 平面控制测量：采用全站仪进行平面控制测量，包括平面控制网布设、施工放样、轴线投测等。
2. 高程控制测量：采用水准仪进行高程控制测量，包括高程控制网布设、施工放样、标高传递等。
3. 施工放样：根据设计图纸和测量资料，进行施工放样，确保施工位置准确。
4. 施工过程测量：在施工过程中，对关键部位进行实时测量，确保施工质量。
五、质量控制1. 测量仪器：确保测量仪器性能稳定，定期进行检定和校准。
2. 测量数据：严格执行测量规范，确保测量数据的准确性。
3. 施工放样：严格按照设计图纸和测量资料进行施工放样，确保施工位置准确。
4. 施工过程测量：对关键部位进行实时测量，确保施工质量。
六、安全措施1. 测量人员：加强测量人员的安全教育，提高安全意识。
2. 测量设备：确保测量设备安全使用，定期进行维护保养。
3. 施工现场：严格按照施工规范进行施工，确保施工现场安全。
七、施工进度1. 施工测量工作在项目开工前完成，为后续施工提供保障。
2. 施工过程中，及时进行测量工作，确保施工进度。
八、总结本测量工程施工方案旨在确保施工质量和进度，为我国某大型商业综合体项目的顺利实施提供有力保障。
在施工过程中，我们将严格执行本方案，确保工程顺利进行。

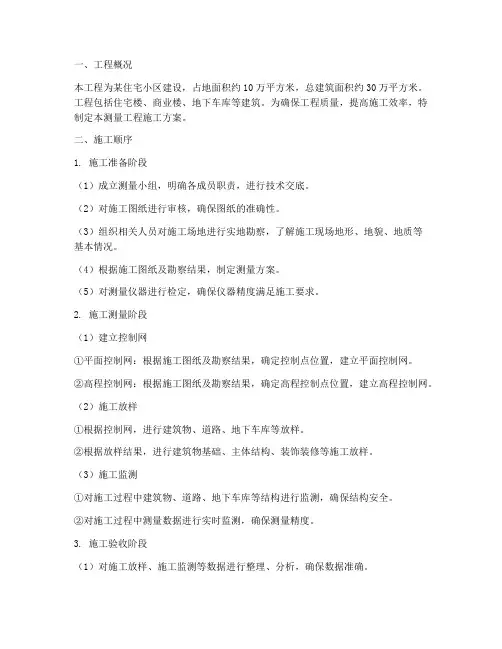

测量工程施工方案施工顺序
一、工程概况本工程为某住宅小区建设，占地面积约10万平方米，总建筑面积约30万平方米。
工程包括住宅楼、商业楼、地下车库等建筑。
为确保工程质量，提高施工效率，特制定本测量工程施工方案。
二、施工顺序1. 施工准备阶段（1）成立测量小组，明确各成员职责，进行技术交底。
（2）对施工图纸进行审核，确保图纸的准确性。
（3）组织相关人员对施工场地进行实地勘察，了解施工现场地形、地貌、地质等基本情况。
（4）根据施工图纸及勘察结果，制定测量方案。
（5）对测量仪器进行检定，确保仪器精度满足施工要求。
2. 施工测量阶段（1）建立控制网①平面控制网：根据施工图纸及勘察结果，确定控制点位置，建立平面控制网。
②高程控制网：根据施工图纸及勘察结果，确定高程控制点位置，建立高程控制网。
（2）施工放样①根据控制网，进行建筑物、道路、地下车库等放样。
②根据放样结果，进行建筑物基础、主体结构、装饰装修等施工放样。
（3）施工监测①对施工过程中建筑物、道路、地下车库等结构进行监测，确保结构安全。
②对施工过程中测量数据进行实时监测，确保测量精度。
3. 施工验收阶段（1）对施工放样、施工监测等数据进行整理、分析，确保数据准确。
（2）对施工过程中发现的问题进行整改，确保工程质量。
（3）对施工成果进行验收，包括测量数据、施工图纸、施工记录等。
4. 工程总结阶段（1）对施工过程中存在的问题进行总结，提出改进措施。
（2）整理施工资料，编制施工总结报告。
（3）对施工过程中优秀经验进行总结，为后续工程提供借鉴。
三、施工注意事项1. 严格按照施工方案进行施工，确保施工质量。
2. 定期对测量仪器进行检定，确保仪器精度。
3. 施工过程中，加强人员培训，提高施工人员素质。
4. 严格控制施工进度，确保工程按时完成。
5. 加强施工现场管理，确保施工安全。
通过以上施工顺序，本工程测量施工将确保工程质量，提高施工效率，为工程顺利推进提供有力保障。
施工测量施工方案(3篇)
第1篇一、工程概况本工程为XX项目，位于XX市XX区，占地面积XX平方米，总建筑面积XX平方米。
工程包括地下车库、地上建筑及配套设施。
地下车库建筑面积XX平方米，地上一层建筑面积XX平方米，地上一层建筑面积XX平方米。
本工程采用钢筋混凝土框架结构，建筑抗震设防等级为XX度，基础形式为XX。
二、施工测量目的为确保本工程顺利进行，保证工程质量，本施工方案对施工测量工作进行了详细规划，具体如下：1. 确保工程定位准确，为后续施工提供依据；2. 确保施工过程中，各个施工部位尺寸符合设计要求；3. 为工程验收提供数据支持；4. 为后期维护提供参考。
三、施工测量范围1. 工程定位测量：包括地下车库、地上建筑及配套设施的平面定位；2. 基础施工测量：包括基础梁、柱、墙等结构尺寸的测量；3. 结构施工测量：包括框架柱、梁、板等结构尺寸的测量；4. 装修施工测量：包括门窗洞口、墙面、地面等尺寸的测量；5. 道路、广场、绿化等配套设施施工测量。
四、施工测量方法1. 工程定位测量（1）采用全站仪进行平面定位，确保工程定位准确；（2）根据设计图纸，确定建筑物轴线，采用钢尺进行放样；（3）对建筑物轴线进行复测，确保其精度符合要求。
2. 基础施工测量（1）采用水准仪进行基础标高测量，确保基础标高符合设计要求；（2）采用全站仪进行基础轴线测量，确保基础轴线与设计图纸一致；（3）对基础梁、柱、墙等结构尺寸进行复测，确保其尺寸符合设计要求。
3. 结构施工测量（1）采用全站仪进行结构轴线测量，确保结构轴线与设计图纸一致；（2）采用水准仪进行结构标高测量，确保结构标高符合设计要求；（3）对框架柱、梁、板等结构尺寸进行复测，确保其尺寸符合设计要求。
4. 装修施工测量（1）采用全站仪进行门窗洞口、墙面、地面等尺寸测量，确保其尺寸符合设计要求；（2）采用水准仪进行装修标高测量，确保装修标高符合设计要求。
5. 道路、广场、绿化等配套设施施工测量（1）采用全站仪进行道路、广场、绿化等配套设施的平面定位；（2）采用水准仪进行标高测量，确保配套设施标高符合设计要求。
施工测量工程施工方案
施工测量工程施工方案一、工程概述该工程施工测量包括土方工程、混凝土工程、金属结构工程等多个施工阶段的测量工作。
施工测量工程的目的是为后续施工提供准确的地形地貌数据和施工控制数据，以确保工程质量和进度的达标。
二、测量准备工作1.了解工程设计图纸，熟悉工程的特点和要求。
2.配置测量仪器和设备，包括全站仪、水平仪、测量杆等。
3.培训测量人员，确保所有参与测量的人员具备相关测量知识和技能。
三、土方工程测量1.建立起点和基准点，按照设计要求进行土方开挖和填方的测量。
2.使用全站仪进行地形地貌测量，测量工程区域内的地面高度和坡度。
3.根据设计要求进行土方开挖和填方的测量，确保土方工程满足设计要求。
四、混凝土工程测量1.对混凝土结构进行测量，包括柱、梁、墙等的尺寸和位置测量。
2.使用全站仪进行混凝土浇筑前的测量，确保混凝土结构的准确位置和尺寸。
3.对混凝土结构进行垂直度和水平度的测量，以确保结构的垂直性和水平性。
五、金属结构工程测量1.对金属结构进行测量，包括钢梁、钢柱等的尺寸和位置测量。
2.使用全站仪进行金属结构安装前的测量，确保金属结构的准确安装位置和尺寸。
3.对金属结构进行垂直度和水平度的测量，以确保结构的垂直性和水平性。
六、安全措施1.测量人员必须全程佩戴个人防护装备，包括安全帽、防护鞋、防护手套等。
2.在使用测量仪器过程中，要确保周围无障碍物，以避免仪器的损坏和人员的伤害。
3.测量人员必须具备基本的安全知识，能够正确使用测量仪器，并及时发现和排除测量中的安全隐患。
七、质量控制1.对测量结果进行校核，确保测量的准确性和可靠性。
2.定期对测量仪器进行校验和维护，确保仪器的工作正常。
3.各测量阶段的测量结果需要及时记录和保存，以备后续工作的参考和分析。
八、施工测量报告1.编制施工测量工程报告，包括测量阶段的测量数据和测量结果的分析。
2.将施工测量报告提交给工程监理单位和施工单位，作为工程进度和质量的依据。
工程测量施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，工程建设规模不断扩大，工程测量在工程建设中的重要性日益凸显。
为确保工程建设的顺利进行，提高工程质量，本项目特制定工程测量施工方案。
本方案旨在明确工程测量施工的流程、方法、质量控制及安全措施，确保工程测量工作的高效、准确、安全。
二、工程概况1. 工程名称：某市XX大道改造工程2. 工程地点：某市XX大道3. 工程规模：全长XX公里，红线宽度XX米4. 工程内容：道路、桥梁、排水、照明、绿化等工程5. 工程工期：XX个月三、工程测量施工方案1. 施工准备（1）人员准备：组织专业测量团队，包括测量工程师、测量员、数据处理员等，确保施工人员具备相应的专业技能和经验。
（2）设备准备：配备全站仪、水准仪、GPS定位仪、测距仪、水准尺、钢卷尺、绘图板、计算机等测量设备和工具。
（3）资料准备：收集工程地形图、设计图纸、地质勘察报告等相关资料，为测量工作提供依据。
2. 施工流程（1）平面控制测量：根据设计图纸，在施工现场设置平面控制点，进行平面控制网的布设和观测，确保控制点的精度。
（2）高程控制测量：在平面控制点的基础上，布设高程控制网，进行高程观测，确保高程控制点的精度。
（3）细部测量：根据平面和高程控制点，进行细部测量，包括道路中线、边坡、桥梁、排水、照明等工程设施的测量。
（4）数据处理与成果整理：对测量数据进行整理、计算和审核，形成测量报告，提交给相关部门。
3. 施工方法（1）平面控制测量：采用全站仪进行测量，采用极坐标法进行点位放样，确保控制点的精度。
（2）高程控制测量：采用水准仪进行测量，采用三角高程法进行点位放样，确保高程控制点的精度。
（3）细部测量：根据工程实际情况，采用全站仪、GPS定位仪、测距仪等进行测量，确保测量数据的准确性。
4. 质量控制（1）严格按照国家相关规范和标准进行测量工作，确保测量数据的准确性。
（2）加强测量设备的维护和保养，确保设备正常运行。
测量工程施工方案与技术措施
测量工程施工方案与技术措施在现代建筑工程中，测量工程是至关重要的一环。
测量工程施工方案与技术措施的制定对于保障工程质量、提高测量效率具有重要意义。
本文将就测量工程施工方案和技术措施展开探讨。
一、测量工程施工方案1.1 测量任务划分在制定测量工程施工方案时，首先需要明确测量任务的划分。
针对不同的测量对象和要求，需要明确测量目的、方法和精度要求，合理划分测量任务范围，确保工程测量工作的有序进行。
1.2 测量基准的确定确定适当的测量基准是测量工程的前提。
在测量工程施工方案中，应明确选用的基准体系、基准点的选择及保持措施，确保测量数据可靠性。
1.3 测量设备的准备在施工前，必须做好测量设备的准备工作。
包括检查、校准测量仪器，确保设备的正常运行；准备好必要的配套设备和工具，提高测量效率。
二、测量技术措施2.1 测量方法选择根据不同的测量任务，选择合适的测量方法是提高测量效率和准确性的关键。
常用的测量方法包括全站仪测量、GPS测量、距离测量等，施工中应根据具体情况选择合适的方法。
2.2 数据处理与分析在测量工程施工过程中，有效的数据处理与分析至关重要。
及时处理和分析测量数据，结合实际情况调整测量方案，及时发现并解决问题，确保测量数据的准确性。
2.3 质量控制与验收在测量工程施工中，质量控制和验收工作是不可或缺的环节。
通过建立完善的质量管理体系，进行实时监测和验收，确保测量过程符合规范要求，提高工程质量。
结语测量工程施工方案与技术措施的制定是保障工程顺利进行、质量可控的重要保障。
只有在施工前充分规划、选择合适的测量方法和技术措施，才能确保测量工作的顺利进行，为工程建设提供可靠的基础数据和支持。
希望以上内容对测量工程相关人员有所帮助。
工程测量专项施工方案
工程测量专项施工方案一、施工前准备1、确定施工范围：详细了解工程所在地的地形、地貌和周边环境，确定施工范围及边界。
2、准备设备：根据工程需求准备测量仪器设备，包括测绘仪、全站仪、水准仪、GPS等。
3、测区环境考察：对测区的地形、地貌、土地利用状况、自然灾害情况进行调查和研究。
4、人员准备：组织人员进行专业技术培训，确保有足够的测量技术人员和相关技术保障人员。
5、编制施工方案：根据实际情况编制详细的施工测量方案，明确每个环节的施工内容、方法和要求。
二、施工测量1、地形测量：对工程所在地的地形进行详细的测量，包括地面高程、坡度、坡向等方面的测量。
2、地貌测量：根据工程设计要求，对地貌进行测量，包括地貌特征、地表覆盖情况、地形特征等。
3、边界测量：确定工程范围的边界，包括界桩设置、地块划分、界限标志等。
4、建筑测量：对建筑物进行详细的位置、形状、尺寸、高度等测量，为后续工程建设提供准确的数据。
5、管线测量：对地下管线进行测量，包括管线的位置、埋深、管径等数据的测量。
6、地下障碍物测量：对地下障碍物进行测量，包括地下管线、电缆、井盖等的位置和埋深测量。
7、附属设施测量：对地面上的附属设施进行测量，包括路灯、人行道、雨水口等。
三、测量数据处理1、测量数据录入：将测量得到的数据进行规范化录入，确保数据的准确性和可靠性。
2、数据处理：利用计算机软件对测量数据进行处理，进行各种数据分析和计算。
3、数据校对：对处理后的数据进行校对，确保数据的准确性和完整性。
4、数据输出：将经过处理的数据输出成图文报告，满足工程设计、施工等相关需求。
四、施工安全措施1、安全教育：对参与测量工作的人员进行安全教育培训，增强安全意识和责任意识。
2、防护措施：对施工现场进行细致的安全检查，设置明显的警示标志，确保测量作业的安全进行。
3、人身防护：对测量人员提供必要的人身防护装备，包括安全帽、安全鞋、反光背心等。
4、应急预案：制定和实施施工安全应急预案，应对可能发生的安全事故，确保施工安全。
测量工程专项施工方案
测量工程专项施工方案一、工程概况这是一项涉及多个子项的测量工程，包括地形测绘、建筑测绘、道路测绘等。
工程地点位于我国某大城市郊区，环境复杂，测绘精度要求高。
二、施工目标1.确保测绘数据的准确性、可靠性。
2.提高施工效率，缩短工程周期。
3.降低成本，实现经济效益最大化。
三、施工准备1.人员准备：选拔经验丰富的测绘工程师、技术人员和施工队伍。
2.设备准备：采购先进的测绘仪器、设备，确保满足工程需求。
3.资料准备：收集工程相关资料，如地形图、设计图纸等。
四、施工流程1.地形测绘：采用全站仪、无人机等设备进行地形测绘，确保数据准确。
2.建筑测绘：对建筑物进行立面、平面测绘，为后续施工提供依据。
3.道路测绘：对道路中线、边线、高程等进行测绘，确保道路施工顺利进行。
五、施工重点与难点1.地形复杂：工程地处山区，地形起伏大，测绘难度高。
2.建筑物高度：部分建筑物高度较高，测绘时需采用特殊设备。
3.道路曲线：道路曲线较多，测绘精度要求高。
六、施工措施1.采用先进设备：全站仪、无人机等先进设备，提高测绘精度。
2.优化施工方案：根据地形、建筑物特点，制定合理的施工方案。
3.强化培训：对施工人员进行专业培训，提高施工技能。
七、质量控制1.数据审核：对测绘数据进行严格审核，确保数据准确无误。
2.施工监管：加强施工现场监管，确保施工质量。
3.质量验收：工程完成后，进行质量验收，确保达到设计要求。
八、安全生产1.安全培训：对施工人员进行安全培训，提高安全意识。
2.安全防护：加强施工现场安全防护，防止事故发生。
3.应急预案：制定应急预案，应对突发情况。
九、进度安排1.制定施工计划：根据工程特点，制定合理的施工计划。
2.实施进度监控：对施工进度进行实时监控，确保工程按计划进行。
3.调整施工计划：根据实际情况，及时调整施工计划。
十、成本控制1.人员成本：合理配置人员，降低人员成本。
2.设备成本：充分利用现有设备，降低设备成本。
3.材料成本：合理采购材料，降低材料成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国际金融IT研发中心工程施工测量方案编制人：审核人：审批人：编制单位：中国南海工程有限公司编制日期: 年月日目录1.编制依据 (2)1.1编制说明 (2)1.2编制依据 (2)2.工程概况及测量控制方法 (2)2.1 工程概述： (2)2.2.平面控制网的布设 (3)2.3.高程测量 (3)2.4.各施工细部点详细放样 (4)3.工程施工测量 (6)3.1. 施工测量平面控制网的测设 (6)3.2.高程控制网布设 (8)3.3. 结构施工中的楼层标高控制 (9)4.人员组成及质量保证措施 (11)4.1.总则 (11)4.2.质量管理职责 (12)4.3.管理要求 (12)4.4.设备配置 (12)4.5.施工测量质量保证措施 (13)1.编制依据1.1编制说明本施工方案旨在为国际金融IT研发中心工程施工测量放线提供较完整的的技术指导依据。
并能清晰、明了、高效的完成施工测量任务，为业主、监理，提供本工程的施工方法、质量等方面的详细依据。
1.2编制依据1、《工程测量规范》GB50026-2007。
2、《混凝土结构工程施工规范》GB50204-2011。
3、《建筑变形测量规范》JGJ8-20074、《测量技术与规范管理手册》。
5、《国家一、二等水准测量规范》。
6、广东华方工程设计有限公司提供图纸。
7、规划局提供现场坐标控制点及标高基准点。
8、中国南海工程有限公司质量管理体系文件、施工工艺等。
2.工程概况及测量控制方法2.1 工程概述：拟建国际金融IT研发中心工程位于东莞市松山湖北部工业区总部二路与科技十路交叉口西北，交通便利。
该工程为地下1层，地上3-4层框架结构35栋，部分采用连廊相连；除有地下室建筑外还有11栋4层采用天然基础的框架结构建筑，分别为7栋联排和4栋联排。
其占地面积53699.315m2，总建筑面积61502.670m2（地下室部分建筑面积约23276.503m2、1~4层商业建筑面积约38226.168m2），建筑高度17.45m。
其中首层高度4.5M,二~四层层高3.9M建设单位：东莞市华旭信息科技有限公司设计单位：广东华方工程设计有限公司设计监理单位：广东华迪工程建设监理有限公司施工单位：中国南海工程有限公司工程名称：国际金融IT研发中心工程地址：东莞市松山湖北部工业区总部二路与科技十路交叉口西北2.2.平面控制网的布设平面控制点由甲方联系规划局提供5个，由东、南、西、北四个方向视线良好位置构成矩形平面控制网，1:X538829.374,Y3819.394;2:X538807.909,Y387645.855; 3,X538739.684,Y387733.175;4:X538881.760;Y387889.380; 5,X539026.668;Y387768.925;依据矩形平面控制网控制建筑物地下室轴线，地下室放样依次为依据。
2.3.高程测量2.3.1.标高控制根据建设单位提供的水准点，1H=34.270m;5H=31.395.利用水准仪、塔尺、钢尺传递至底板来控制标高。
注意结构与建筑标高的不同。
对于建设单位所提供的水准点应就近引测一较为永久的标高复测点，标注其绝对标高值。
建设单位所提供水准点及标高复测点应有书面记录，并应有建设单位及监理单位现场代表签字认证。
2.3.2.水准点及绝对标高由甲方或规划局提供，引测在沉降稳定构筑物上和塔吊上，并用红油漆标注，用来控制地下室高程测量。
2.3.3.在一层墙壁上各设置一永久性标高点，即每层永久性的楼层标高基准点+0.500m 标高点，用红油漆标注，不经许可，不得覆盖或破坏。
以后每层依次为依据向上引测，在此竖向方向引一通长直线，以消除钢尺的垂直误差。
2.3.4.为了尽可能避免因传导的次数而造成累计误差，在施工中高程每层用钢尺复测一次，及时纠正误差。
标高允许偏差：层高不大于±3mm ，全高不大于±5mm 。
如图所示。
2.4.各施工细部点详细放样2.4.1.各楼层控制轴线的放样把控制轴线从预留洞口引测到各楼层上，放出轴线位置。
每次传导时四个控制点必须相互复核，做好记录，检查四个点之间的距离、角度直至完全符合为止。
项目允许偏差（mm）外廓主轴线长度L（m）L≤30 ±3细部控制线±3承重墙、梁、柱边线±3非承重墙边线±5门窗洞口线±52.4.2.墙、柱模板的放样根据控制轴线位置放样出墙的位置、尺寸线，用于检查墙、柱钢筋位置，及时纠偏，以利于模板位置就位。
再在其周围放出模板线300mm 控制线。
放双线控制以保证墙的截面尺寸及位置。
然后放出轴线，待墙拆除模板后把此线引到墙面上，以确定上层梁的位置。
如图示：2.4.3.门窗、洞口的放样在放墙体线的同时弹出门窗洞口的平面位置，再在绑好的钢筋笼上放样出窗门洞口的高度，用油漆标注，放置窗体洞口成型模体。
外墙门窗、洞口竖向弹出通线与平面位置校核，以控制门窗、洞口位置。
2.4.4．梁、板的放样待墙、注拆模后，进行高程传递，用水准仪引测，立即在墙上用墨线弹出每层 +0.500m 线，不得漏弹，再根据此线向上引测出梁、板底模板100mm 控制线，如图所示。
2.4.5 .外墙大角的控制待外墙拆完模后，沿大角处向内各量出100mm，用经纬仪竖向放出通线，用以控制外墙转角模板位置，防止大角出现偏差。
在大角模板的相应位置做出标记，待上层大角模板合模时，通线与标记一定要相吻合。
2.4.6.楼梯踏步的放样根据楼梯踏步的设计尺寸，在实际位置两边的墙上用墨线弹出，并弹出两条梯角平行线，以便纠偏。
3.工程施工测量3.1. 施工测量平面控制网的测设3.1.1.考虑该工程的实际情况，拟对本工程的±0.000以下采用外控法，对±0.000以上部分采用外控法，根据当地城市导线点，一次性建立统一的平面施工控制网。
3.1.2布网原则3.1.2.1. 先整体，后局部，高精度控制低精度3.1.2.2. 控制点要选在拘束度不大、安全、易保护的位置，通视条件良好，分布均匀。
3.1.2.施工控制网的测设3.1.2.1 控制点引测根据施工场地附近规划局所定高级点在场区内用全站仪引测30~50个控制点，要求埋深0.5米，用混凝土浇注并以钢柱坐标记，并测定高程作为工程定位放线依据，精度限差要求如下表：等级导线长度平均边长测角误差方位角闭合差导线相对闭合差二等 1.0（km）200（m）±10（〃）±20n（〃）1/100003.1.2.2 .控制网布设依据场内导线控制点，沿距建筑物开挖线约12 米远（或施工砼道路上）位置测设各轴线方向控制基准点,并埋设外控基准点，要求埋深0.5m，并浇注混凝土稳固。
3.1.2.3 .控制网加密和施工放线垫层施工完成后，要根据施工控制网精确测定建筑物位置，并进行控制网加密，各轴线交点要以红三角作标记，要求轴线间距、线垂直角必须附合规范要求。
3.1.2.4. 轴线控制网的精度等级及测量方法根据《工程测量规范》要求控制网的技术指标必须符合下表的规定。
轴线控制网的指标等级测角中误差边长相对中误二级±12 1/150003.1.2.5建筑坐标系的建立为便于施工中测量数据计算，需要建立建筑坐标系，以控制轴线的交点为坐标原点，以对应轴线建立建筑坐标系。
施工中的数据计算，放样工作均应以此坐标系为依据。
3.1.3.工程定位3.1.3.1.本工程为全现浇框架结构，对测量提出较高的要求。
施工测量必须建立精密的控制网，且应密切配合工程施工，起到指导施工的作用。
3.1.3.2.本工程平面控制采用方格控制网；方格网的布设与总平面图相配合，根据施工图的轴线制作控制主轴线，施工中要保持足够数量的控制网点；施工方格网点一般分初定，精测和检测三步进行；3.1.3.3.初定：把施工方格网点的设计坐标放在地面上，此阶段可以用打入5×5×30cm小木桩作埋设标志用，并用细石砼包桩固定；根据初定埋设点对照设计坐标，确定控制轴线的前后控制桩，控制桩的埋设应尽量不要被挖土时破坏，并做好标记；3.1.3.4.精测：方格网控制点初定并将标桩埋设好后，将设计的坐标值必须精密测定到标板上，选用180°改正方法和90°的改正方法，分别用经纬仪现场作回闭合检测；3.1.3.5.检测：精测时点位在现场虽作了改正，但为了检查有否错误以及计算方格网的测量精度，必须进行检测，经纬仪作两个测回，距离往返观测，最后根据所测得的数据进行平差，计算坐标值和测量精度；检测无误后，以控制轴线的控制桩为基线以顺时针方向进行分别转相应的度数以确定各轴的控制桩；再用逆时针方向作同样的复核，以确定轴线是否吻合，如有误差并作好调整；3.1.3.6.每一区域所有轴线、细部线测放完毕后，需进行自检，自检人员须另定其它测量人员。
投测面内轴线允许偏差：轴线间距（m）允许偏差（mm）L＜30米±5mm30＜60米±10mm3.2.高程控制网布设3.2.1.高程控制网起始依据高程控制网依据业主提供场区内高程控制基点测设。
3.2.2.高程控制网的布设根据土方开挖工作分段进行的特点，高程控制网分段测设，但为了保证基坑底标高精度一致，要及时进行联测。
为了便于施测及校核，沿基坑的每边布设1～2个控制点。
在控制点的设置位置，标明水准控制点的编号，并在旁侧用油漆注明相对标高。
3.2.3.高程控制网的精度等级及测量方法根据《工程施工测量规范》标高控制网拟采用四等水准测量方法测定。
水准测量的主要技术要求应符合下表的规定。
四等水准测量主要技术要求等级每公里高差中数偶然中误差往返较差附合差四等±5mm ±20L注：L为附合路线或闭合环线长度（以mm计）测量仪器选用DS1型水准仪，往返观测。
水准观测的技术要求符合下表的规定。
水准观测的主要技术要求等级视线长度视线高度前后视距差前后视距累积差四等≤100m ≥0.2m ≤3m ≤10m3.2.4.基坑标高的控制土方施工清底在预留的10cm～20cm层面,每隔4～5M设水平桩控制基底标高。
为了将地面标高控制点A的高程HA传递到坑内的临时水准点，先在A 点立尺测出后视读数a，然后前视钢尺，测出前视读数b。
接着将仪器搬到坑内，测出钢尺上后视读数c和B点前视读数d。
则坑内临时水准点B的高程HB按下式计算：HB＝HA＋a－（b－c）－d。
式中（b－c）为通过钢尺传递的高差。
为确保标高传递精度，对（b－c）值应进行尺长改正及温度改正。
HA a塔尺水准仪b 水准仪重锤cdHB 坑内临时基准点标高控制点图2.基坑标高传递基坑标高传递3.2.5.标高竖向传递标高竖向传递采用50米钢尺，加尺长、温度、拉力三项改正，每层均需交圈闭合检查，误差不得超过3mm 。
