MOD法动作分类
1MOD=0.129SMOD法分为21种基本动作：上肢动作11种，下肢动作、其他动作及附加因素动作共10种。
注1、注2：需要注意的动作i独：只有在其他动作停止的场合独立进行者往：往复动作，即往复一次回到原来状态模特法的动作分析：1、移动动作（M）（1）手指的动作M1：表示用手指的第三个关节前的部分进行的动作，时间值为1MOD,移动的距离为2.5cm，如把开关拨到on/off的位置，或者回转小的旋钮，或者用手指拧螺母（2）手的动作M2.。
用腕关节以前的部分进行的一次动作，时间为2MOD。
动作距离为5cm。
依靠手腕不止做横向动作，也可以使上下、左右、斜着和圆弧状的动作。
根据M2的动作方式，伴随手的动作，小臂多少也要动作，但是主动做是手，如转动协调旋钮每次转动不超过180度，或者是将电阻插到印刷电路板上（3）小臂的动作M3。
肘（zhou）关节以前的动作。
每动作一次时间值为3MOD，相当于移动15cm。
如：粗加工、组装部件等在操作机上作业时，移动零件的位置的动作；其正常的作业范围，在M3的移动动作范围内，将可能的作业区域叫正常的作业范围，设计作业区要尽可能设计的狭窄些，在设计生产设备的操作部分时，尽量使操作动作用M3的移动动作来完成，（4）大臂的动作M4，伴随肘的移动小臂和大臂作为一个整体在自然状态下伸出的侗族，移动距离一般为30cm，时间值为4MOD，如把手伸向放在略高于操作者头部的工具（5）大臂尽量伸直的动作M5。
在胳膊自然伸直的基础上，再尽量伸直的动作记为M5;移动的距离为45cm，在进行该动作时，有一种紧张感，感到筋或肩、背的肌肉被拉紧的情况。
（6）反射动作。
在生产或服务过程中，经常看到操作者将工具和专用工具紧紧握在手里，进行反复动作。
这种动作就叫反射动作反射动作不是每次都需要注意力的，所以其所需的时间比通常的移动动作的时间值少，如：用棒敲盒子，用布给盒子涂油，；用手指贴封条的动作，当其反复进行时，可以看成反射动作，不用工具，而指甲或手起到工具的作用。
工业工程动作分析之mod法
对MOD法的改进建议
01
引入人工智能技术
利用人工智能技术进行自动化评 估和计算，减少人为因素对评估 结果的影响。
02
拓展适用范围
03
持续优化经验公式
研究如何将MOD法应用于更广 泛的工业工程领域，提高其适用 性和普适性。
根据实际应用反馈，不断优化 MOD法的经验公式，提高其精 度和可靠性。
05
案例分析
MOD法经过多年的发展和改进，形成了许多不同的版本和变体，
03
但其核心思想和方法仍然保持一致。
MOD法的基本原则
01
分解原则
将复杂的动作序列分解为简单的操 作单元，便于分析和优化。
优化原则
不断优化操作单元和流程，消除浪 费和瓶颈，提高生产效率。
03
02
标准化原则
通过标准化操作单元和流程，提高 生产效率和产品质量。
分析历史生产数据和市场预测，制定 更为合理的生产计划和目标。
运用MOD法对生产排程进行优化，合 理安排作业顺序和资源配置。
通过实时监控和调整生产计划与排程， 确保生产过程的顺利进行，提高生产 效率和资源利用率。
谢谢观看
预测生产能力
通过MOD法分析生产线的生产能力，预测未来一段时间内的生产 能力和负荷情况，为生产计划和排程提供依据。
04
MOD法的优势与局限性
MOD法的优势
简单易行
MOD法是一种简单易行的 动作分析方法，适用于各 种工业工程领域，便于初 学者快速掌握。
全面性
MOD法能够全面分析作业 过程中涉及的所有动作要 素，包括基本动作、辅助 动作和无效动作。
MOD法通过将每个动作分解为最小的 操作单元，并评估每个操作单元所需 的时间和人力，来识别生产过程中的 瓶颈和浪费。
MOD动作分析法
M1 M2 M3 M4 M5
G0 G1 G3 P0 P2 P5
移动动作和终结动作综合
轴和套的装配 把轴套放在A点上，为M3P5。 到B点时为少量插入轴中。从B 点到C点，要加算必要的移动动 作M2P0（或M3P0）。
若在B点放开手，套依靠自重自 然落下，则不需加算移动动作。
移动动作和终结动作综合
– – – – 将拿着的旋具放到桌子旁 将传送带送来的零件放在自己面前 将用完的辅助支架放到传送带上 将要检查的零件抓起，堆放在面前
左手 放上左侧传送带
记号
右手
记号 --
MOD数 3
M3P0 什么都不做
放在手前的桌上
M3P0 把烙铁移到手前 M3P0
3
需要注意力的放置 P2
P 2 (注意)
– 往目的地放东西的动作，并需要用眼睛盯着看 进行一次修正的动作。其时间值为2MOD。 – P2动作适用于能够大体上确定物体位置或指定 位置，虽有配合公差但配合不严的场合。
实例分析1
• 坐在椅子上的操作者，用右手抓收音机盒， 放在传送带指定位置上。
No 左手动作 右手动作 标记符号 次数 MOD
1
2 3
----
抓盒的拉手M3G1
放到传送带指定位 置M4P2 重量修正
M3G1
M4P2 L1
4
6 1
实例分析2
• 站着的工人把放在桌上的14寸彩电抱起， 用身体支撑住，放到传送带的指定位置上。
两手均需注意力时的分析方法
• 在桌上放置零件A和B，两手分别抓两个零件。
左手先动作：
No 1 左手动作 抓零件A M3G3 右手动作 抓零件B M4G3 标记符号 M3G3M2G3 次数 MOD 11
MOD分析表
其 它 动 作
独立进行 动作停 判断与反应 止） 按下
E2
R2 D3 A4 C4 B17 S30 L1 BD H UT
可同时进 旋转动作 行的肢体 动作 弯腰弯体—站起 坐下—起身 重量因素（负重动 附加因素 作） 延时 补充符号 持住 有效时间

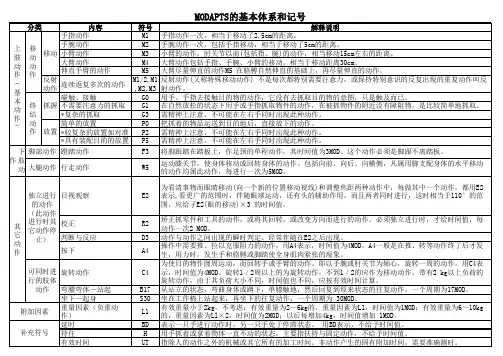

MODAPTS的基本体系和记号
