金相在材料力学行为研究中应用
材料金相分析
材料金相分析
材料金相分析是一种通过显微镜观察金相组织结构来分析材料性能的方法。
金
相分析可以揭示材料的组织结构、相对含量、尺寸分布、晶粒形态、晶界分布等信息，对于材料的性能评价和改进具有重要意义。
金相分析的基本步骤包括样品的制备、显微观察和图像分析。
首先，对待测材
料进行切割、研磨、抛光等制备工序，以获得平整的样品表面。
然后，通过金相显微镜观察样品的金相组织结构，获取金相图像。
最后，对金相图像进行分析，包括晶粒尺寸测量、相含量计算、晶界分析等。
金相分析可以应用于各种金属材料、陶瓷材料、复合材料等的研究和生产过程中。
在金属材料领域，金相分析可以帮助工程师了解材料的晶粒大小、晶界分布、孔隙率等信息，从而指导材料的热处理、加工工艺设计。
在陶瓷材料领域，金相分析可以揭示材料的晶相组成、晶粒形态、晶界特征，为材料的配方设计和性能改进提供依据。
在复合材料领域，金相分析可以帮助研究人员了解不同相的分布、界面结合情况，指导复合材料的制备和性能优化。
金相分析的结果可以直观地反映材料的内部结构和性能特点，为材料的研究和
开发提供重要参考。
通过金相分析，可以发现材料中的缺陷、异质性、相变等问题，为改进材料性能提供科学依据。
因此，金相分析在材料科学与工程领域具有广泛的应用前景。
总之，材料金相分析是一种重要的材料表征手段，通过观察和分析材料的金相
组织结构，可以揭示材料的内部特征，为材料性能评价和改进提供科学依据。
随着显微镜技术和图像分析技术的不断发展，金相分析将在材料领域发挥越来越重要的作用，为新材料的研究和开发提供强有力的支持。
材料力学性能的微观表征与分析
材料力学性能的微观表征与分析材料力学性能的微观表征与分析在现代材料科学中起着重要的作用。
通过对材料微观结构进行分析，可以揭示材料的力学性能和力学行为的本质。
本文将介绍一些常用的微观表征技术，并探讨其在材料力学性能研究中的应用。
1. 金相显微镜金相显微镜是一种常见的材料显微镜，能够观察材料的显微组织和颗粒尺寸。
通过金相显微镜，可以对材料的晶粒大小、晶体结构和相含量等进行直观的观察和分析。
晶粒大小对材料的力学性能有很大影响，小晶粒尺寸通常会导致材料的强度和硬度增加。
2. 电子显微镜电子显微镜是一种高分辨率的显微镜，可以观察材料的微观结构和表面形貌。
扫描电子显微镜（SEM）是其中一种常用的电子显微镜技术，可以获得材料表面的高分辨率图像。
透射电子显微镜（TEM）则能够观察材料的内部结构。
这些电子显微镜技术可以提供关于材料微观结构和缺陷的详细信息，揭示材料的力学性能和失效机制。
3. X射线衍射X射线衍射是一种常用的材料表征技术，通过对材料中的晶体进行衍射分析，可以确定晶体的晶胞参数和晶体结构。
通过X射线衍射，可以研究晶体中的缺陷和残余应力等信息，从而揭示材料的力学行为。
4. 原子力显微镜原子力显微镜（AFM）是一种能够对材料表面进行原子级分辨的显微镜技术。
通过AFM，可以获得材料表面的三维形貌和力学性质。
AFM在材料力学性能的表征中具有广泛的应用，例如，可以通过AFM 观察微米级混凝土的表面纳米级颗粒的分布和力学特性。
5. 纳米压痕技术纳米压痕技术是一种通过在纳米尺度下对材料表面施加压力，来研究材料力学性质的方法。
通过纳米压痕实验，可以获得材料的硬度、弹性模量和塑性形变等重要力学参数。
这种技术可以应用于各种材料，从金属和陶瓷到生物材料和聚合物等。
通过以上的微观表征技术，我们可以揭示材料的微观结构和力学性能之间的关系。
这些表征技术为材料的设计和优化提供了重要的信息和依据。
例如，在材料的强度提升方面，我们可以通过观察晶粒大小和晶体结构来优化材料的微观结构，从而增强材料的力学性能。
材料金相分析
材料金相分析
材料金相分析是一种通过金相显微镜观察金属材料的微观组织结构，从而了解其组织形貌、组织比例和组织中各相的分布情况的分析方法。
金相分析是材料分析领域中的重要手段，对于研究材料的性能和品质具有重要意义。
金相分析的基本原理是利用金相显微镜对材料进行观察和分析。
金相显微镜是一种特殊的显微镜，可以在金相试样表面形成清晰的金相显微图像。
通过观察这些金相显微图像，可以了解材料的晶粒大小、晶界分布、相含量和相分布等信息，从而对材料的性能进行评估和分析。
金相分析的步骤主要包括试样的制备、腐蚀显微观察和图像分析。
试样的制备是金相分析的关键步骤，它直接影响到金相显微图像的质量和分析结果的准确性。
腐蚀显微观察是利用腐蚀剂将试样表面的氧化层和其他污染物去除，使金相显微图像更清晰。
图像分析是对金相显微图像进行定量和定性分析，包括晶粒尺寸测量、相含量计算和相分布分析等。
金相分析可以用于研究材料的晶粒大小和形貌、晶界的分布和形态、各种相的含量和分布、材料的组织均匀性和致密性等。
通过金相分析，可以评估材料的显微组织特征，为材料的性能和品质提供重要的参考依据。
金相分析在金属材料、陶瓷材料、复合材料等领域都有广泛的应用。
总之，材料金相分析是一种重要的材料分析方法，通过观察和分析材料的金相显微图像，可以了解材料的微观组织结构和性能特征，为材料的研究和应用提供重要的信息和依据。
希望通过本文的介绍，读者对材料金相分析有了更深入的了解，进一步认识到其在材料科学和工程中的重要作用。
材料的力学性质分析方法
材料的力学性质分析方法材料的力学性质分析是材料科学研究的重要组成部分，它是通过力学的方法去研究材料的各种力学性能，如强度、刚度、韧性等。
本文将介绍材料的力学性质分析方法，并从宏观和微观两个角度来探讨。
宏观分析方法宏观分析方法是指从宏观力学的角度出发，对材料的力学性质进行分析。
常用的宏观分析方法有拉力测试和压力测试。
1. 拉力测试拉力测试是一种常见的材料力学性质测试方法，主要用于测定材料的抗拉强度和延伸率。
测试时，将材料拉伸至一定载荷，记录载荷和伸长量的变化曲线，再通过计算得到材料的抗拉强度、屈服强度、拉伸模量等性质。
在实际应用中，拉力测试广泛应用于工程材料、金属材料、聚合物材料以及复合材料等各种材料的强度评估和质量控制。
2. 压力测试压力测试是将一个测试样品置于一个已知面积的支撑物上，施加一定的压力，在掌握曲线变化的情况下，最终计算出材料的抗压强度、屈服压力等材料力学性能。
与拉力测试类似，压力测试也被广泛应用于工程材料、金属材料、聚合物材料以及复合材料等各种材料的强度评估和质量控制。
微观分析方法微观分析方法是从微观角度出发，对材料的力学性质进行分析，在实验室中主要应用于金属材料、高分子材料等的力学性质测量和研究。
1. 金相分析金相分析是一种光学显微镜技术，通过金相试样进行形状和组织分析。
它主要用于金属材料的显微结构分析和组织观察，以便评估现有组织中缺陷数量，分布和类型。
在材料研究和生产中，金相分析是一种常见的工具，同时它也是检测金属材料的缺陷和断裂表面的方法之一。
2. 原子力显微镜分析原子力显微镜分析（Atomic Force Microscopy，AFM）是一种高精度的显微镜技术，可以对材料的表面形貌、摩擦力、粘附力等进行分析。
AFM主要用于非导体材料和生物学领域中，由于其高分辨率和三维重建能力，它已广泛用于纳米材料的研究，如石墨烯、五金纳米线等。
总结材料的力学性质分析是材料科学研究的重要组成部分，而宏观和微观两种分析方法也是材料力学性质测试中的常见方法。
材料理化性能检验中的金相检验方法及应用

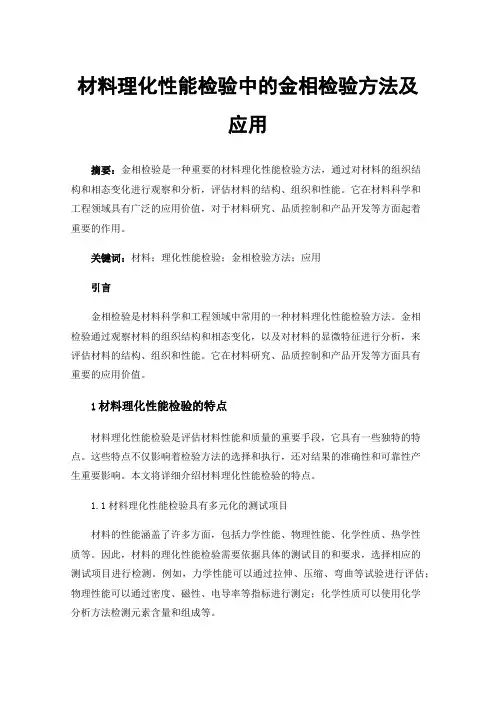

材料理化性能检验中的金相检验方法及应用摘要：金相检验是一种重要的材料理化性能检验方法，通过对材料的组织结构和相态变化进行观察和分析，评估材料的结构、组织和性能。
它在材料科学和工程领域具有广泛的应用价值，对于材料研究、品质控制和产品开发等方面起着重要的作用。
关键词：材料；理化性能检验；金相检验方法；应用引言金相检验是材料科学和工程领域中常用的一种材料理化性能检验方法。
金相检验通过观察材料的组织结构和相态变化，以及对材料的显微特征进行分析，来评估材料的结构、组织和性能。
它在材料研究、品质控制和产品开发等方面具有重要的应用价值。
1材料理化性能检验的特点材料理化性能检验是评估材料性能和质量的重要手段，它具有一些独特的特点。
这些特点不仅影响着检验方法的选择和执行，还对结果的准确性和可靠性产生重要影响。
本文将详细介绍材料理化性能检验的特点。
1.1材料理化性能检验具有多元化的测试项目材料的性能涵盖了许多方面，包括力学性能、物理性能、化学性质、热学性质等。
因此，材料的理化性能检验需要依据具体的测试目的和要求，选择相应的测试项目进行检测。
例如，力学性能可以通过拉伸、压缩、弯曲等试验进行评估；物理性能可以通过密度、磁性、电导率等指标进行测定；化学性质可以使用化学分析方法检测元素含量和组成等。
1.2材料理化性能检验需要针对不同材料和应用环境选择合适的测试方法不同材料具有不同的特性和应用需求，因此在检验过程中需要根据具体情况选择和开发适当的测试方法。
例如，对于金属材料，常用的试验方法包括拉伸试验、冲击试验、硬度试验等；对于聚合物材料，可以进行热分析、拉伸弯曲测试等；对于陶瓷材料，可以进行脆性断裂强度测试等。
此外，还需要考虑测试环境的因素，如温度、湿度、压力等。
1.3材料理化性能检验需要严格控制和遵守标准规范在进行检验时，必须参照相应的国家或行业标准，确保测试过程的准确性和可重复性。
标准规范提供了详细的测试步骤和要求，帮助测试人员正确执行测试，并通过比较和解释结果进行评估。
金属材料-力学性能及金相检验基础知识
拉伸曲线的类型
不同类型曲线上的上屈服强度和下 屈服强度（ReH和ReL）
塑性
• 是指在外力作用下，能引起金属永久变形而不发 生破断，在外力取消后仍能保持变形后的形状的 能力。 • 材料的塑性值也可以通过拉伸试验，在测得金属 材料强度的同时确定出来。通常塑性的高低用伸 长率（A、δ）和断面收缩率（Z、ψ）来衡量，其 单位为%。 • 伸长率表示拉断后试样的伸长量与原来标距长度 相比的百分数。 • 截面收缩率表示拉断后试样在断裂处的收缩面积 与原来横截面积相比的百分数。
压缩、弯曲、剪切试验
• 压缩试验与拉伸试验相似，只是受力方向相反。通常只用 于生铁、水泥等较脆的材料。抗压强度的符号是σbc ，单 位也是MPa（N/mm2）。 • 弯曲试验主要用于测定材料在弯曲力矩作用下的强度和塑 性，通常有两种加载方法：三点加载和四点加载，弯曲试 验的对象主要是对塑性变形很小或较脆的材料，在拉伸时 不易进行塑性变形测量的材料，如铸铁、硬质合金、工具 钢等，测量指标是抗弯强度和挠度。弯曲强度的符号是 σbb ，单位也是MPa（N/mm2），挠度符号是f，单位mm。 对于塑性很好的材料，弯曲试验没有什么意义，只在评定 材料工艺性能时进行冷弯试验，以观察其在弯曲到规定角 度时有无裂缝或断裂，借此评定材料的工艺质量，不进行 应力计算。试验方法是GB/T232《金属材料 弯曲试验方 法》。 • 剪切试验的对象是铆钉、销子等，其试验材料为塑性很好 的金属。剪切试验的目的是测出材料的最大错动力和相应 的应力，即剪切强度。
维氏硬度
• 表示方法：如，225HV1/20表示用1kgf（9.807N）试验力 保持20秒，测定的维氏硬度值为225。 • 对试样要求：试验面的制备要求较高，一般要求粗糙度不 大于0.2μm，但对于小负荷和显微维氏硬度试验，则要求 在0.1μm以下；而且试验面的加工也必须确保使表面产生 形变硬化。 • 优点：试验力可任意选择，可测厚薄不同的试样的厚度， 是测量最精确的一种试验方法。 • 缺点：试样制备与压痕测量较费时间，工作效率较低，只 适用于在试验室中进行，不适用大批量生产中的常规检验， 压痕较小，代表性差，受成分偏析和组织不均匀等缺陷影 响较大，因此所测硬度值的重复性差，分散度大。 • 虽然试验力可任意选择，硬度值可任意比较，但因压痕大 小不同，测量误差也不同，因此，在进行硬度值比较时， 应尽可能选择与原先测试那些试样硬度时相同的试验力。
光学金相显微技术
光学金相显微技术光学金相显微技术是一种在材料科学和工程中广泛应用的分析方法，它利用光学显微镜观察和分析材料的显微结构和组织特征。
通过该技术，人们可以深入了解材料的晶体结构、晶界、晶体缺陷、相组成等信息，从而对材料的性能和性质进行评估和优化。
光学金相显微技术主要包括样品制备、显微观察和图像分析三个步骤。
首先，对于不同的材料，我们需要选择适当的方法来制备样品。
常见的制备方法包括金相法、腐蚀法、切片法等。
其中，金相法是一种常用的方法，它通过对材料进行精细的研磨和抛光，使其表面得到光洁度较高的状态，从而方便后续的显微观察。
在样品制备完成后，我们就可以利用光学显微镜对样品进行观察了。
光学显微镜是一种使用可见光进行观察的显微镜，它具有高分辨率和高放大倍数的特点。
通过调节光学显微镜的焦距、放大倍数和光源亮度等参数，我们可以得到清晰、细致的样品显微结构图像。
在显微观察的过程中，我们可以使用不同的光学技术来提取样品的信息。
例如，偏光显微镜可以通过观察样品在偏振光下的行为来研究样品的晶体结构和晶体缺陷；差示显微镜可以通过观察样品在不同焦平面上的反射光强度差异来研究样品的相组成和晶粒大小等。
这些技术都能够提供丰富的信息，帮助我们深入了解材料的微观结构和性质。
除了显微观察外，图像分析也是光学金相显微技术的重要环节。
通过对显微图像的数字化处理和分析，我们可以得到更加准确和定量的结果。
常见的图像分析方法包括图像增强、图像滤波、图像分割等。
这些方法可以帮助我们提取图像中的特征信息，并进行图像量化和统计分析，从而得到更加全面和准确的结果。
光学金相显微技术在材料科学和工程中具有广泛的应用。
例如，在金属材料方面，这一技术可以用来观察和分析材料的晶粒大小、晶界分布和晶体缺陷等信息，从而评估材料的力学性能和耐蚀性能。
在陶瓷材料方面，这一技术可以用来观察和分析材料的相组成、孔隙结构和晶体取向等信息，从而评估材料的热导率和电导率等性能。
总的来说，光学金相显微技术是一种非常重要和有效的材料分析方法。
浅谈QT450-10金相组织与力学性能联系
第２８卷增２ Ｚ００８年１１月
文章缉号：１０００—７５７ｌ＜２∞ｓ）增２—１３２０－－０３
冶金分折 Ｍｅｔａｌｌｕｒｇｉｃａｌ Ａｎａｌｙｓｉｓ
Ｖ０１．２８．Ｓｕｐｐｌ．２ ＮＯｖｅｍｂｅｒ，２００８
浅谈ＱＴ４５０—１０金相组织与力学性能的联系
张博
（陕西工业职业技术学院材料工程系，陕西成阳
７１２０００）
实际生产中，一个企业产品的许多零部件都 是外协出去的，铸件毛胚更不例外，对外协件的检 验是个比较复杂的过程。球铁的检验应该按照基 本要求中所述去取样．盎于检验时同比生产时阕 延迟，生产地点往往距离较远．送验球铁铸件时， 很难保证同时送验随炉试块或抗拉试棒。即使有 试棒送验，也不能确定该试棒是和该铸件是同一 炉号或批次。因此，对于这种情况，如能找到一种 在本体抽验，以本体检验的结果判定该批铸件是 否合格的方法，在企业中会有很大的实用价值。
由表ｌ中数据可看出，１号、９号和１５号试 样抗拉强度不合格，１号、３号和９号伸长率不合 格。对照金相组织可知１号、９号和１５号试样球 化分级分别是５～６级、≥６级和３级，球化分级 在３级的试样还有另外９个，它们的力学性能都 合格，因此球化分级在３级以下包含３级．可视力 学性能合格，５级以上的力学性能可以肯定不合 格。３号试样比较特殊，其球化分级４级，珠光体 含量在所列数据中最高，达到珠３ｓ，其抗拉强度 合格而且很高，伸长率不合格，说明球化分级是影 嫡力学性能的主要因素，球铯率很低，赆挽拉强度 和伸长率都不会合格，丽珠光体数量主要影响的 力学性能指标是抗拉强度。表１中石墨大小一 致，所以这项指标不参与讨论。
同批次的比对试验数量较少，有待业内同行 做进一步的探讨。
４ 结论
在小于等于３级，石墨大小６级，珠光体数量在小 于珠３０时，一般情况下该材料的力学性能可以达 到标准要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈金相在材料力学行为研究中的应用
摘要:本文简述了金相检验在材料研究中的重要性,浅析了金相检验在现代材料力学研究中的应用。
关键词:金相材料力学应用
中图分类号:tb12 文献标识码:a 文章编
号:1674-098x(2011)06(b)-0134-01
1 金相在材料力学研究中的重要性
人类使用金属已有几千年的历史,在研究、制备和应用金属材料的漫长过程中,同时发展了各种观测金属组织的实验技术。
观测金属组织分为肉眼的宏观分析和显微分析。
金属材料的宏观组织主要是指肉眼或低倍(＜30倍)下所见的组织。
宏观分析的优点是方法简便易标观察区域大,可以综观全貌,不足之处是人眼的分辨率有限,缺乏洞察细微的能力,这就促使人们找寻新的工具和手段,突破视觉的生理界限,逐步发展微观组织分析。
广义的金相组织是指两种或两种以上的物质在微观状态下的混合状态以及相互作用状况。
金相组织只有在显微镜下才能观察到。
在材料的研究过程中,一方面,材料的成分、结构和性能的结果获得要通过大量的理化检验研究和测试工作来完成的;另一方面,其材料的组成、结构和性能之间的相互关系及变化规律的研究和确定也需要大量的理化试验研究和测试工作的参与。
在这两个方面中,金相检验起着十分重要的作用,只有通过观测金相组织才能完整的解释组成、结构和性能之间的相互关系。
许多制备优异性能材料的
重大进展常常起源于对于它们显微组织结构的确定和控制。
所有工艺的目的都是为了得到可控的微观组织结构,从而得到所需要的性能。
金相学的进步与发展对机械制、造冶金、能源、动力、国防、建筑和其它许多部门都会产生巨大的影响。
由此可见,在材料科学的研究与发展中,金相检验技术是必不可少的,是材料研究的重要
组成部分。
2 观测金相组织的主要应用技术
在金相检验中主要应用的技术有3种:(1)显像技术,应用显像技术来显示材料的显微组织、断口形貌特征、各种缺陷形貌特征、表面状态等。
这种技术包括腐蚀技术、成像技术。
腐蚀技术是根据不同受检材料和检验项目,选用不同的试剂和方法进行腐蚀。
成像技术就是利用显微镜成像原理记录和显示材料的二维平面微观组织
结构特征;(2)衍射技术,用来分析材料的晶体结构、晶体缺陷及晶体位向关系等问题,衍射技术中经常使用的设备是x- 射线仪、电子衍射仪等;(3)微区成分分析技术,利用化学成分分析来研究材料的基体、第二相、夹杂物以及腐蚀产物的组成,尤其是材料中微量元素对材料性能的影响等。
它所使用的仪器有电子或离子探针、谱仪等。
要观察真实的、清晰的显微组织,首先要制备好金相样品。
金相样品的制备包括取样、磨制、抛光、浸蚀等几个步骤。
忽略任何一道步骤,都会影响组织分析和检验结果的正确程度。
3 金相在材料力学行为研究中的应用
金相检验在现代材料研究中的应用主要体现在如下几个方面:(1)
化学成分与金相组织。
材料设计的根本任务是满足工程构建或用户提出的各项性能要求。
这些性能受影响于成分、内部显微组织、杂质和缺陷、表面组织及应力状态等,其中主要是成分和组织。
成分和组织在很大程度上控制着所有组织性能。
化学成分通过相变等方式控制组织中的相、体积分数和形态。
所以,金相检验是验证和解释所设计成分是否合理的强有力的手段。
(2)组织演变规律与工艺制度。
化学成分确定之后,控制组织结构的主要因素就是装备和制造工艺,包括冶炼、铸造、锻轧、热处理等。
金相检验显示、判定、测量材料显微组织随工艺变化的规律,从而制定合理的工艺流程。
(3)金相学与材料科学。
显微组织与宏观力学关系的认识,为成分、组织、性能半定量或定量的研究和建立关系式创造了条件,为材料的发展奠定了理论基础金相检验分析,不仅有组织识别还有评定,
即有定性还有定量、半定量的检测。
金相检验的内容归纳起来有一下几项:材料基体相的组织结构及其缺陷;显微组织的取向和状态
的非均匀性,如带状、分布不均、晶粒度等;第二相的类型、结构、组成、数量、形态、尺寸和分布;研究原子按键力分布的晶体结构和电子按能量分布的原子、离子结构。
4 金相检测在材料力学行为研究中的应用
下面引用一个实例解释金相检测在材料力学行为研究中的应用。
因为对于工程上使作较多的金属材料而言,其断裂失效过程往往是通过在第二相粒子与基体界面上形成微孔洞,微孔洞随应变的增加而逐渐长大、聚合而最后导致断裂。
因此,了解材料在形变过程中
微孔洞的形成、长大规律及其影响因素,对于延长材料的使用寿命具有指导性意义。
选取20号钢,为了研究不同第二相粒子大小对材料性能的影响,将20号钢在860±10℃加热淬火,在700±5℃温度下回火时间分别为10、80和100小时,以获得不同的碳化物粒子大小。
并加工成必φ6mm的标准短试样。
然后采用目镜网格玻璃片对样品做体视金相分析,采用计点法和线分析法测定材料在拉伸形变过程中形成的微孔洞的体积百分数fv和各种应变量下微空洞面积密度na。
对金相样品测得的数据如表1,下面对在相同的碳化物体积分数情况下,分析微空洞横向平均距离和应变ε的关系。
不同第二相粒子大小的试样,随应变量的增加,其微空洞的体积分数和面积密度均增加。
但增加的趋势不同,具有较大尺寸的第二相粒子的试样,其增加得更快一些,即有利于空洞的形核及长大。
可见,随应变的增加而不断减小,而且在某个临界值出现拐点。
这是由于在塑性变形后期空洞的大量形核而导致的。
这使得材料内部的损伤加剧,也表明材料的廷性断裂主要是由于微空洞的大量形核及空洞间基体的内缩颈而造成的。
5 结论
通过前面一系列的介绍及举例分析,可以看出金相在材料力学行为研究中具有很大的重要性,通过金相分析中的一类列数据可以得出材料力学中各种应变与材料组织成分等的关系。
参考文献
[1] 周毅.金相检验的地位、作用和检验技术[j].乌鲁木齐:应用技术,2010.
[2] 邹鸿承.体视金相在材料力学行为研究中的应用[j].武汉:物理测试,1995.
[3] 柏才媛.金属材料金相显示技术研究[j].重庆:工业技
术,2010.
[4] 曾令民.定量金相在金属材料研究中的应用[j].南宁:期物理测试,1993.
[5] 上海交通大学&金相分析.金相分析 [m].国防工业出版
社,1982.。
