AutoCAD实训教学大纲
《AutoCAD制图》教学大纲
《AutoCAD制图》教学大纲i.课程性质和课程设计1.1课程定位与作用课程的定位：《AutoCAD制图》课程主要介绍AUtOCAD软件的基本操作命令以及掌握小型建筑平面图的绘制方法。
课程面向建筑设计、建筑装饰、工程造价等建筑与艺术系专业群学生开设，是设计专业的一门专业基础课，为后续专业设计课程《建筑设计》、《建筑构造设计》、《建筑概论》等打下基础，同时也为设计员、制图员、资料员、施工员、预算员等职业岗位提供技术支撑。
课程的作用：通过本课程的教学，使得学生充分认识CAD软件的优点，了解其在建筑类专业技术人员职业技能中的重要地位。
掌握CAD二维图形绘制和编辑操作，能利用辅助绘图工具实现精确绘图和提高绘图效率，熟练掌握小型建筑平面图纸绘制的步骤和方法。
1.2课程设计基本理念《AutoCAD制图》是一门立足于实践、操作技能性较强的课程，区别于其他专业理论课，教学重点侧重于实际软件操作，各知识点皆需要学生反复学习和练习，才能较为熟练地掌握。
因人才培养方案修编以至课程课时调整为32课时，课时有限，教学内容紧凑，考虑到控制教学进度，教师又不能在课堂上过多地重复讲解，如何在有限的课时条件下使得学生扎实掌握知识要点，同时提升学生的应用操作能力，对教师的教学能力，课程整体和单元教学设计都提出了极大挑战。
随着电子信息化的高速发展，在线开放课程和短小精炼的微课教学模式已逐渐成为当前教育信息化资源建设的重点和教育教学改革的研究热点。
在线开放课程辅助课堂教学，在传统教学模式之外，凭借短小精炼的微课模式，不同难度的分层次测试和作业，手机、网页端多元化便捷学习，使得学生能够随时随地学习，实现“课前能预习、课中能巩固、课后能复习”，充分调动其自主学习、自主探索的学习热情和积极性，有效提升整体教学效果。
1.3课程设计思路结合建筑设计类专业AutoCAD课程，通过教学内容重构和在线开放课教学设计，在传统课堂教学模式之外，给学生提供一种全新的辅助、自主学习模式，巩固课堂教学成果，提高教学质量和增强学生的实践能力：①制作具有实例针对性的系列微课视频组成在线开放课程，充分利用微课资源，分解实际操作中的难点重点，实现分层次教学，便于学习操作，辅助课堂教学。
《AutoCAD》实习大纲
《AutoCAD》实习大纲一、实验项目表及基本要求本课程是一门应用性、操作性、实践性较强的课程。
上机实验是本课程必不可少的重要环节。
在进行30学时理论知识讲授的同时，穿插有30学时的上机实验。
通过实验，应使学生学会计算机的一般操作使用方法，独立地完成AutoCAD的二维绘图，熟悉三位制图的基础。
通过上机实践训练，巩固和加深对本课程基本概念和基本知识的理解和掌握，同时，也为后续课程打下必备的技能基础。
实验一 AutoCAD的基本操作（2学时）1．AutoCAD的工作界面的操作，创建、打开、保存、关闭图形2. 绘图环境的设置实验二 二维图形的绘制功能（6学时）1. 点、直线和曲线的绘制, 圆、椭圆、圆弧以及多边形的绘制2. 坐标输入和对象特征点的捕捉3. 图形线型、线宽、颜色、图层、特性的操作实验三 二维图形的编辑操作（6学时）1. 练习使用各种选择对象的方式2．复制、偏移、镜像、阵列对象33619313. 移动、旋转、对齐、删除对象4．拉伸、缩放、延伸、修剪对象、改变对象长度5．打断和分解对象，倒角操作6．图形填充与编辑实验四 文本注释与尺寸标注（6学时）1. 文本样式的设置，单行文本和多行文本的输入2. 文本编辑，距离、面积、点坐标等查询的操作3. 尺寸标注样式管理，尺寸标注的输入与编辑实验五 图块与属性（2学时）1. 图块的定义、插入、分解、编辑2. 属性建立、编辑、附着到块上实验六 简易平面图绘制（5学时）1. 根据前面所学内容建立图层、绘制轴线、墙体、门窗2. 标注尺寸、注写文字、绘制标题栏、图框线实验七 布局与打印输出（2学时）布局设置，打印输出二、考核办法上机考试。
《AUTOCAD》课程教学大纲
《AUTOCAD》课程教学大纲一．课程的性质、作用和教学目标本课程由浅入深、循序渐进地讲授了AutoCAD关于工程图的基本功能、基本操作和相关技术。
通过对本课程的学习及上机实训练习，进而使学生掌握绘制工程图的基本方法和基础技巧，能独立的绘制各种工程图；同时深入的了解AutoCAD绘制工程图的主要功能、方法和技巧，从而达到融会贯通、灵活运用的目的。
二．先修课程《计算机应用基础》、《机械制图》三．教学时数四．教学内容、要求与安排第一章 AutoCAD操作基础了解安装AutoCAD的系统要求，掌握启动AutoCAD的几种方法，认识AutoCAD 的用户界面第二章绘图前的准备理解AutoCAD中几种坐标系的使用，掌握如何制定AutoCAD的绘图环境和使用AutoCAD的辅助功能。
第三章基本绘图方法学会绘制点、直线、矩形、圆、弧线、椭圆、圆环、多义线、参照线、和样条曲线等，掌握图案填充的操作。
第三章编辑基本图形掌握偏移、复制、镜像、阵列、移动、旋转、打断、修剪、分解等编辑修改命令的操作与使用。
第四章图层、颜色、线型与线宽理解图层的概念，掌握图层的使用技巧，学会如何创建和设置图层。
第五章显示与查询学会使用AutoCAD的图形显示及查询命令。
第六章文本标注与编辑掌握如何定义字体样式、如何标注单行文本和多行文本及特殊字符的输入。
第七章创建标注理解标注的概念，掌握如何创建标注、编辑标注和管理标注样式。
第八章图块与属性理解图块的概念，掌握如何定义图块、插入图块、分解图块等。
第九章创建三维图形熟悉视口、视点的操作，学会创建三维面及特殊三维曲面。
第十一章三维实体的创建与编辑学会创建基本三维实体，及编辑三维实体，掌握高级编辑命令。
第十二章 AutoCAD设计中心熟悉AutoCAD设计中心界面，会用设计中心打开文件。
第十三章布局、页面设置和打印理解布局的基本概念及布局的基本操作等。
五．本课程教学方法以讲授为主、自学为辅、上机实践练习为主要方法的教学方式，将课堂教学与上机实训内容密切配合，加强实践教学。

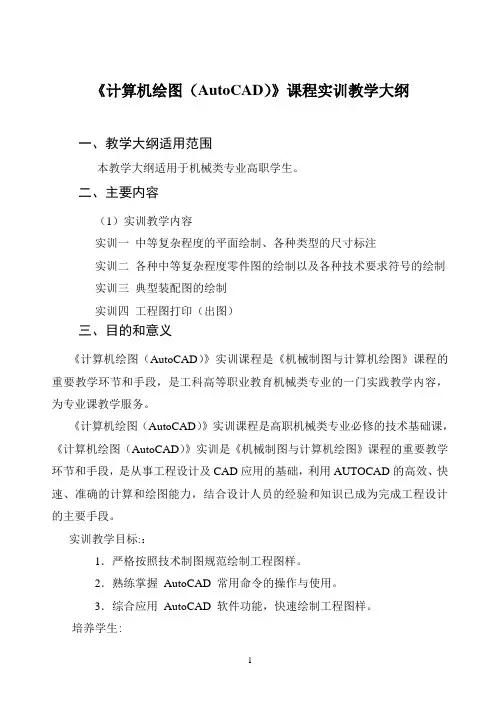

《计算机绘图(AutoCAD)》课程实训教学大纲
《计算机绘图（AutoCAD）》课程实训教学大纲一、教学大纲适用范围本教学大纲适用于机械类专业高职学生。
二、主要内容（1）实训教学内容实训一中等复杂程度的平面绘制、各种类型的尺寸标注实训二各种中等复杂程度零件图的绘制以及各种技术要求符号的绘制实训三典型装配图的绘制实训四工程图打印（出图）三、目的和意义《计算机绘图（AutoCAD）》实训课程是《机械制图与计算机绘图》课程的重要教学环节和手段，是工科高等职业教育机械类专业的一门实践教学内容，为专业课教学服务。
《计算机绘图（AutoCAD）》实训课程是高职机械类专业必修的技术基础课，《计算机绘图（AutoCAD）》实训是《机械制图与计算机绘图》课程的重要教学环节和手段，是从事工程设计及CAD应用的基础，利用AUTOCAD的高效、快速、准确的计算和绘图能力，结合设计人员的经验和知识已成为完成工程设计的主要手段。
实训教学目标:：1．严格按照技术制图规范绘制工程图样。
2．熟练掌握AutoCAD 常用命令的操作与使用。
3．综合应用AutoCAD 软件功能，快速绘制工程图样。
培养学生:1．具有良好的AUTOCAD绘图规范。
2．掌握AUTOCAD的常用的绘图命令和编辑命令。
3．熟练运用AUTOCAD绘制各种平面图形、三视图、机械图样等。
4．学生快速准确的绘图能力。
5．认真负责的工作态度和严谨细致的工作作风，6．学生独立解决问题的能力。
实训结束后通过所绘制的图形以及测试来评价学生的能力。
四、任务及教学安排1、实训教学总学时数:共20学时/周。
2、实训教学方式:在机房进行讲练相结合的任务式教学，并不断地强化训练，达到教学目标。
3、各实训任务学时分配一览表五、实训教学的基本要求1. 实训指导教师在实训之前安排好上机时间和地点(机房)，准备好实训指导书和相关的实训图册；2．学生在实训前应准备好《机械制图与计算机绘图》教材或AUTOCAD相关书籍，复习AUTOCAD基础知识；3．实训期间对学生的要求及注意事项：（1）服从指导老师和机房老师的安排，遵守纪律，不迟到、不早退、不旷课，每次课执行考勤制度。
AutoCAD教学大纲
《AutoCAD》课程教学大纲（总学时数：84，学分数：××）一、课程的性质、任务和作用《AutoCAD》是面向工程技术人员的计算机辅助设计及绘图软件，是现代技术型人才必须掌握的基本技能，因此，它是许多专业学生的重要学习内容。
广泛用于工业生产、工程设计、机器制造、地质测量、科学研究等领域。
本专业学生通过该课程的学习是复杂的图形绘制简单化，并且为学好用好南方Cass等测量软件打下基础。
二、课程教学目标（一）知识目标1、了解AutoCAD的用户界面、操作方法及常规设计过程。
2、掌握AutoCAD各命令的使用方法及技巧。
3、会创建带属性的块，并能正确地插入。
4、能采用正确的方法及步骤，熟练地绘制、标注二维图形。
5、能掌握AutoCAD界面下的描图技术、绘制技巧等。
6、能正确打印输出图样。
（二）能力目标使学生了解使用AutoCAD进行常规设计的过程，熟练掌握AutoCAD的绘图原理与方法，并能利用AutoCAD快速、正确地绘制测量、地质、电气、机械类等工程图样。
（三）素质目标培养学生的“认真、细心、吃苦、耐劳、实践、总结、开拓、创新”的思想理念。
三、课程基本内容与要求（一）理论教学1．AutoCAD的工作环境（1）熟悉AutoCAD的用户界面及调用命令的方法。
（2）能打开、布置及创建工具栏。
（3）了解AutoCAD坐标系统，理解建立恰当的用户坐标系给绘图操作带来的便利，并能根据需要创建相应的用户坐标系。
（4）理解AutoCAD图形环境，并能正确地使用。
（5）了解AutoCAD多文档设计环境，并能有效利用。
（6）能按要求进行绘图环境的设置。
（7）了解查找帮助的方法，以便解决在操作过程中出现的疑难问题。
重点：打开、布置及创建工具栏、AutoCAD坐标系统、绘图环境的设置。
2．图形文件管理（1）能创建、打开及保存图形文件。
（2）能按要求创建样板文件。
重点：创建样板文件。
3．AutoCAD的基本操作（1）掌握确定点的方法，能根据需要合理地选择一种方法确定点。
《AutoCAD》课程教学大纲

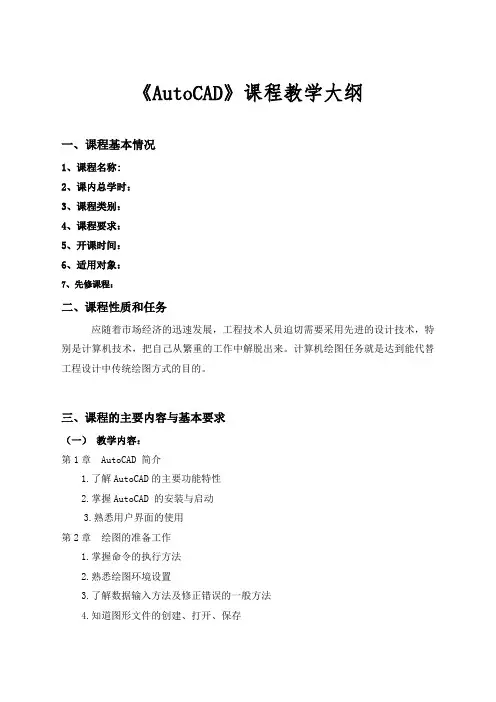

《AutoCAD》课程教学大纲一、课程基本情况1、课程名称:2、课内总学时：3、课程类别：4、课程要求：5、开课时间：6、适用对象：7、先修课程：二、课程性质和任务应随着市场经济的迅速发展，工程技术人员迫切需要采用先进的设计技术，特别是计算机技术，把自己从繁重的工作中解脱出来。
计算机绘图任务就是达到能代替工程设计中传统绘图方式的目的。
三、课程的主要内容与基本要求（一）教学内容：第1章 AutoCAD 简介1.了解AutoCAD的主要功能特性2.掌握AutoCAD 的安装与启动3.熟悉用户界面的使用第2章绘图的准备工作1.掌握命令的执行方法2.熟悉绘图环境设置3.了解数据输入方法及修正错误的一般方法4.知道图形文件的创建、打开、保存第3章图形的绘制1.掌握绘图命令的使用2.了解复杂图形对象的绘制3.知道显示控制第4章图层及图形属性1.掌握图层的基本概念、图层的性质、图层的控制、图层的基本操作2.了解图层格式转化；3.掌握设置对象的颜色、线型、线宽和设置线型比例等命令；第5章图形编辑1.熟练选择对象的方法2.掌握各编辑命令的使用第6章绘图辅助方法1．熟练掌握GRID命令、SNAP命令、ORTHO命令和DSETTINGS命令；2．掌握目标捕捉、追踪模式的设置和操作；3．学会辅助作图的各种方法。
第7章绘制剖面线1．掌握块的特点、块的定义、块的存储和块的使用；2．了解属性的用途、定义块属性和组块对象的属性3．掌握剖面线绘制第8章三维造型1.会设置用户坐标，掌握坐标系中的一些概念2.学会从预定义视点观察三维模型；3.熟练使用VPOINT命令观察三维模型；4.熟练使用3DORBIT命令观察三维模型；5.掌握消隐与阴影处理；6.掌握建立基本体素的方法，学会将二维对象演变为三维实体，学会通过布尔运算生成复杂实体的方法，掌握实体的抽壳与剖切方法；7.学会绘制轴测图。
第9章尺寸标注1．掌握尺寸标注中的基本概念和尺寸标注的式样；2．掌握长度型尺寸标注、圆弧型尺寸标注、角度型尺寸标注、引线标注和标注尺寸公差的方法。
Auto-CAD课程教学大纲
《AUTOCAD》课程教程大纲一、学习领域课程定位：AutoCAD软件是用于二维及三维设计、绘图的系统工具，广泛应用于机械、电子、建筑、广告、安全等设计领域。
本课程由浅入深、循序渐进地讲授了AutoCAD关于工程图的基本功能、基本操作和相关技术。
通过对本课程的学习及上机实训练习，进而使学生掌握绘制工程图的基本方法和基础技巧，能独立的绘制各种工程图；同时深入的了解AutoCAD绘制工程图的主要功能、方法和技巧，从而达到融会贯通、灵活运用的目的。
二、学习领域课程目标1、课程领域:在计算机技术迅速发展的今天，AutoCAD已成为计算机绘图的基本软件，因此，它也是设计领域的重要手段与工具，是从事室内装饰设计与施工管理的应用型人才必须学会和掌握的一项重要技能。
2、课程目标:通过本课程的学习，使学生了解计算机辅助设计的基本概念，掌握AutoCAD 的基本绘图方法和技术，并用计算机绘制出成熟的建筑装饰施工图。
三、学习情境设计1、学习情境设计思想：通过教学让学生掌握构成的理论和设计基本方法，了解和掌握平面图纸在同时设计中的重要作用，创造独有的设计理念，分析材料在设计中运用。
要求学生在学习autoCad中掌握标准的图纸绘制技法，准确表达设计思路。
本课程作为设计专业的技术工具，需要具备一定的计算机基础及机械制图等方面的常识，作为计算机绘图的基本工具，它为《园林设计》、《三维动画》等课程的课程设计提供了绘制施工图的基本手段。
教学以理论讲授和实践辅导相结合,并针对不同阶段的课题,采用不同的教学方法,使学生掌握AutoCad的绘制方法,了解构成设计的规律,学习AutoCad的方法和手段,并进行各种构成主题的创作。
建议总课时为64课时。
各部分课时分四、任务单元划分为便于组织教学，在学习情境下可以设置若干个任务单元，每个任务单元是一个完整的工作任务。
五、考核方式1、平时作业按上列表中要求，对所学的知识点布置练习作业，形成一个整体学习过程考查型考核。
AutoCAD实训教学大纲
AutoCAD绘图实训教学大纲一、课程的性质和实训目标1。
课程性质本课程是中等职业学校数控技术应用专业方向课程，以应用AutoCAD软件绘图操作实践为主，理论知识为辅，是一门以典型工作任务为引领的理实一体化课程。
课程主要培养学生应用软件绘制二维图形的能力，为后面学习CAD／CAM课程作好铺垫.2.实训目标通过实训教学使学生掌握识读机械零件图、绘制机械零件的二维图形、标注零件尺寸等方面的能力，熟练Auto CAD软件绘制零件图的技巧。
同时培养学生爱岗敬业、团结协作、吃苦耐劳的职业精神与新技术应用意识.职业能力目标：●能准确读出机械图样信息；●能进行熟练使用AutoCAD软件绘制零件图;●能正确标注尺寸；●会修改零件图参数；●能对图纸进行输出与打印。
四、实训环境实训场地：实训楼B109实训材料：计算机、多媒体讲桌、任务单五、实训教学建议严格按照“三备、四填、五环”实训教学流程开展实训工作，即做好实训任务、实训环境、实训技能三大准备；填好准备通知单、实训日志、实训教学设计、实训任务单四类资料；实施好集合考勤、强调实训安全;精讲理论、现场操作演示；有效分组、安排实训任务；巡回指导、排解学生困惑；清洁场地、总结实训情况五个教学环节。
六、实训考试办法1.由于该课程学时较多，每个任务结束后都应考核，并给予成绩评定。
课程总成绩=每个任务成绩之和×30%+期末成绩×70％2.考试方式可以用笔试、技能操作等多种形式。
3。
若学生考取数控铣工中级工证，总成绩加10分。
七、推荐教材《AutoCAD应用-机械图样的绘制》浙江省教育厅职成教教研室高等教育出版社 2009年《 AutoCAD2008与机械制图》王戟上海交通大学出版社 2011年。
