小功率可调直流稳压电源

第一章第一章：：绪论----------------------------------------------------------------31.稳压电源-------------------------------------------------------------------------32.变压器---------------------------------------------------------------------------33.整流电路--------------------------------------------------------------------------44.滤波电路--------------------------------------------------------------------------55.稳压电路---------------------------------------------------------------------------66.原理图---------------------------------------------------------------------------------7第二章第二章：：元器件介绍-----------------------------------------------------------81.CW317-------------------------------------------------------------------------82.二极管-------------------------------------------------------------------------103.电容----------------------------------------------------------------------------------104.电阻-----------------------------------------------------------------------------------115.元器件清单----------------------------------------------------------------------------11第三章：稳压电源的技术指标及对稳压电源的要求---------------------------121.理论上的值-----------------------------------------------------------------------------122.实际上的值----------------------------------------------------------------------------123．稳压电源的要求----------------------------------------------------------------------12绪论1.稳压电源设备中都需要稳定的直流电源，功率较小的直流电源大多数都是将50Hz的交流电经过整流，电子滤波和稳压后获得。

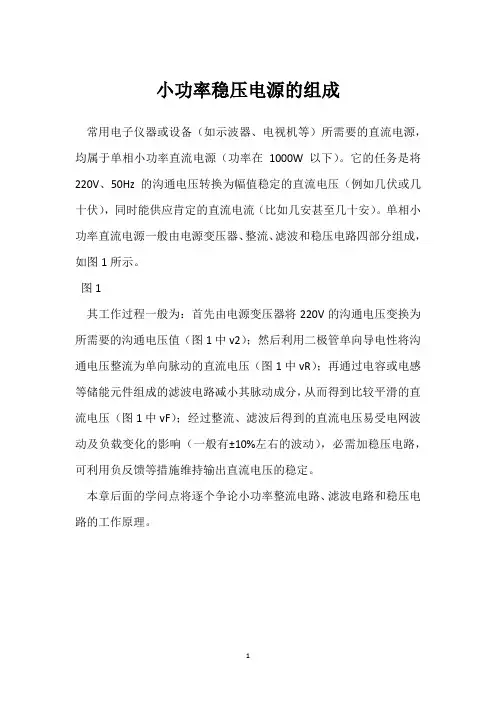

整流电路用来将交流电压变换为单向脉动的直流电压；滤波电路用来滤除整流后单向脉动电压中的交流成分，使之成为平滑的直流电压；稳压电路的作用是当输入交流电源电压波动，负载和温度变化时，维持输出直流电压的稳定。

1.1直流稳压电源的方框图2.变压器2.1变压器的定义绕在同一骨架或铁芯上的两个线圈便构成了一个变压器。

电子电路中，变压器是利用互耦线圈实现升压或降压功能的，如果对变压器一侧线圈（初级线圈）施加变化的电压（如交流电压），利用互感原理就会在另一侧线圈（次级线圈）中得到一个电压。

2.1变压器的分类变压器的种类很多，根据线圈之间使用的耦合材料不同，可分为空芯变压器，磁芯变压器和铁芯变压器三大类；根据工作频率的不同又可将变压器分为高频变压器，中频变压器，低频变压器和脉冲变压器。

3.整流电路整流滤波电路：整流电路将交流电压Ui 变换成脉动的直流电压。

再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。

常用的整流滤波电路有全波整流滤波、桥式整流滤波等我们本次试验中采用的是桥式整流电路，如图所示，图中V1~V4四只整流二极管接成电桥形式，故称为桥式整流。

1.2桥式整流电路在交流电压的U2整个周期始终有同方向的电流流过负载电阻R L,故上R L 得到单方向全波脉动的直流电压。

可见，桥式整流电路输出电压为半波整流电路输出电压的两倍，所以桥式整流电路输出电压平均值为U0=2*0.45U2=0.9U2。

桥式整流电路中，由于每两只二极管只导通半个周期，故流过每只二极管的平均电流仅为负载电流的一半，即2110.4522O D O LL U U I I R R === 在的U2正半周期，D1,D3导通时，可将它们看成短路，这样D2,D4就并联在U2上，其承受的反向峰值电压为2RM U =.1.3桥式整流电路电压电流波形4.滤波电路交流电经过二极管整流之后，方向单一了，但是大小（幅值）还是在不断变化。

这种脉动直流一般不能直接用来给电子设备供电。

要把脉动直流变成波形平滑的直流，还需要再作一番“填平取齐”的工作，这便是滤波。

换句话说，滤波的任务，就是把整流器输出电压中的波动成分尽可能的减少，改造成接近恒稳平滑的直流电。

滤波电路就是专门用来完成这项工作的，根据所使用滤波元件的差异和工作原理的不同，滤波电路可有许多不同的类型。

但大部分滤波电路都是利用电容，电感所具有的特性（如电容两端的电压不能突变，流过电感的电流不能突变），实现尽可能得保留脉动直流电中的直流成分而滤除其交流成分的。

31D D i i =22U 22U 22U −42D D i i =42D D u u =31D D u u =滤波电路包括电容滤波，电感滤波和复式滤波电路等。

在本次试验中我们采用的是电容滤波电路。

电路图如下所示，整流电路接入滤波电容后，不仅使输出电压变得平滑，纹波显著减少，同时输出电压的平均值也增大了。

输出电压平均值U0的大小与滤波电容C 及负载电阻的R L 大小有关，C 的容量一定时，R L 越大，C 的放电时间常数就越大，其放电速度越慢，输出电压就越平滑，U0就越大。

当R L 开路时，U0=U2。

为了获得良好的滤波效果，一般取()352L T R C ≥− 其中，T 为输入交流电压的周期。

此时输出电压的平均值近似为21.2O U U ≈1.4桥式整流电容滤波原理5.稳压电路经过整流，滤波后的直流电，虽然可以达到一定的平滑要求，但当电网电压或负载出现波动后，整流，滤波后直流电压也会随之发生变化。

为了消除由于电网电压的波动或负载的变化所引起的输出直流电压的不稳定，必须在整流，滤波后接稳压电路。

三端可调输出集成稳压器是在三端固定输出集成稳压器的基础上发展起来的，集成片的输入电流几乎全部流到输出端，流到公共端的电流非常小，因此可以用少量的外部元件方便地组成精密可调的稳压电路，应用更为灵活。

6.原理图1.6小功率可调直流稳压电源电路原理图第二章元器件介绍1.CW3171.1LM317的参数性能指标：该芯片是集成的稳压芯片，用于正电压调压器，其额定电压的选择只需要一个电阻性的分压器，简单易用。

主要特性如下：输出电压范围：1.2到37V输出电流可超过1.5A0.1％的输入和负载调节率用于高电压的浮动运行全系列保护：限流、热断开和SOA控制。

其封装形式如下：LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。

317系列稳压块的型号很多：例如LM317H V H、W317L等。

电子爱好者经常用317稳压块制作输出电压可变的稳压电源。

稳压电源的输出电压可用下式计算，Vo＝1.25（1＋R2/R1）。

仅仅从公式本身看，R1、R2的电阻值可以随意设定。

然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。

首先317稳压块的输出电压变化范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317H VA、LM317H VK等，其输出电压变化范围是Vo＝1.25V—45V），所以R2/R1的比值范围只能是0—28.6。

其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。

最小稳定工作电流的值一般为1.5mA。

由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。

当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。

当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。

如果用317稳压块制作稳压电源时，没有注意317稳压块的最小稳定工作电流，那么你制作的稳压电源可能会出现下述不正常现象：稳压电源输出的有载电压和空载电压差别较。

在应用中，为了电路的稳定工作，在一般情况下，还需要接二极管作为保护电路，防止电路中的电容放电时的高压把317烧坏。

它的基本应用电路如图所示：2.1稳压器基本应用电路1.2测试方法：三端集成稳压器虽然应用电路简单，外围元件很少，但若选用不当，同样会出现稳压器被击穿或稳压效果不良的现象，所以在选用时必须注意以下几个问题。

(1)要防止产生自激振荡。

三端集成稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态，若不采取适当补偿移相措施，则在分布电容、电感的作用下，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。

电路中的C1 及C2 就是为防止自激振荡而必须加的防振电容。

虽然市电经整流后由容量很大的电容进行滤波，但铝电解电容器的寄生电感和电阻都较大，频率特性差，仅适用于50 -200Hz 的电路。

稳压电路的自激振荡频率都很高，因此只用大容量电容难以对自激信号起到良好的旁路作用，需要用频率特性良好的电容与之并联才行，千万不可省去。

(2) 要防止稳压器损坏。

虽然三端稳压器内部电路有过流、过热及调整管安全工作区等保护功能，但在使用中应注意以下几个问题以防稳压器损坏。

①防止输入端对地短路;②防止输入端和输出端接反;③防止输入端滤波电路断路;④防止输出端与其他高电压电路连接;⑤稳压器接地端不得开路。

(3)当集成稳压器输出端加装防自激电容时，万一输入端发生短路时，该电流的放电电流将使稳压器内的调整管损坏。

为防止这种现象的发生，可在输出、输入端之间接一大电流二极管。
