10KV箱变技术规范
箱变技术要求
10kV临时过渡工程10kV欧式箱变（专变）招标技术规范书2019年6月批准：审核：校核：编写：会签:第1部分通用技术规范1 范围本部分规定了10kV箱式变电站招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本部分适用于10kV箱式变电站招标。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 311.1绝缘配合第1部分：定义、原则和规则GB 1094.1电力变压器第1部分：总则GB 1094.2电力变压器第2部分：温升GB 1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.4电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5电力变压器第5部分：承受短路的能力GB/T 1094.7电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10电力变压器第10部分：声级测定GB 1208电流互感器GB 1984高压交流断路器GB 1985高压交流隔离开关和接地开关GB 2536电工流体变压器和开关用的未使用过的矿物绝缘油GB 2900.15电工术语变压器、互感器、调压器和电抗器GB 3804 3.6kV～40.5kV高压交流负荷开关GB/T 4109交流电压高于1000V的绝缘套管GB 4208外壳防护等级（IP代码）GB/T 4585交流系统用高压绝缘子的人工污秽试验GB 5273变压器、高压电器和套管的接线端子GB/T 6451油浸式电力变压器技术参数和要求GB/T 7252变压器油中溶解气体分析和判断导则GB/T 7354局部放电测量GB/T 7595运行中变压器油质量GB 10230.1分接开关第1部分性能要求和试验方法GB 10230.2分接开关第2部分：应用导则GB 13499电力变压器应用导则GB/T 13729远动终端设备GB/T 14048.1低压开关设备和控制设备第1部分：总则GB/T 14048.2低压开关设备和控制设备第2部分：断路器GB 16926 交流高压负荷开关熔断器组合电器GB 16847保护用电流互感器暂态特性技术要求GB 16927.1高压试验技术第1部分：一般定义及试验要求GB 16927.2高压试验技术第2部分：测量系统GB/T 16935.1低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17467高压/低压预装式变电站GB/T 17468电力变压器选用导则GB/T 26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50150电气装置安装工程电气设备交接试验标准DL/T 537高压/低压预装箱式变电站选用导则DL/T 572电力变压器运行规程DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T 596电力设备预防性试验规程DL/T 84412kV少维护户外配电开关设备通用技术条件DL 911电力变压器绕组变形的频率响应分析法DL 1093电力变压器绕组变形的电抗法检测判断导则DL 1094电力变压器用绝缘油选用指南DL 5027电力设备典型消防规程电力设备（交流部分）监造大纲电网设备及材料质量管控重点措施所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
10kV箱式变电站技术规范书
10kV箱式变电站技术规范书1. 引言本文档旨在提供关于10kV箱式变电站的技术规范，包括设计、制造、安装和运维等方面的要求。
10kV箱式变电站作为电力系统中的重要设备，承担着电能转换和配电的重要任务。
标准化的技术规范将有助于确保箱式变电站的可靠性、安全性和高效性。
2. 设计要求2.1. 外观设计箱式变电站的外观设计应符合美学要求，整体结构紧凑，外形美观大方。
外观颜色应选用耐候性好的涂层材料，以保证长期使用不褪色和脱落。
2.2. 结构设计箱式变电站的结构设计应满足以下要求： - 所有组件和设备应紧凑排列，以便于运输、安装和维修。
- 结构稳固，能够承受外部环境的振动、风力和地震等影响。
- 箱体材料使用防腐蚀、绝缘和耐火材料。
2.3. 内部布置箱式变电站的内部布置应满足以下要求： - 各组件和设备按照标准布局，并考虑维修和检修的便利性。
- 电器设备与其他设备之间的间隔和保护措施要符合相关电气安全标准。
- 电气连线应牢固可靠，且易于观察和调试。
3. 制造要求3.1. 材料选用制造箱式变电站所使用的材料应符合以下要求： - 钢板：选用耐腐蚀性能好的冷轧钢板，厚度符合设计要求。
- 绝缘材料：绝缘材料应符合国家和行业的标准要求，具有良好的绝缘性能和耐候性。
- 电器配件：选用知名品牌的电器配件，确保其质量和可靠性。
3.2. 制造工艺制造箱式变电站的工艺应满足以下要求： - 箱体结构的制造应采用焊接、铆接或螺栓连接等工艺，确保结构的牢固性和稳定性。
- 内部布线和连接的加工应精确、牢固，保证电气性能的可靠性。
3.3. 质量控制制造过程中应采取严格的质量控制措施，包括检测、测试和记录等，以确保箱式变电站的质量符合设计要求和标准。
4. 安装要求4.1. 设备安装箱式变电站的设备安装应满足以下要求： - 安装过程应符合相关的安全规范，确保安装人员和设备的安全。
- 设备安装位置的选择应符合设计要求和标准，在避免阻挡和干扰的前提下，尽量达到紧凑布局。
10kV箱式变电站技术标准规范
10kV箱式变电站技术规范目录1 规范性引用文件 (1)2 结构及其他要求 (2)3 标准技术参数 (4)4 使用环境条件表 (7)5 试验 (8)10kV箱式变电站技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB311.1绝缘配合第1部分：定义、原则和规则GB1094.1电力变压器第1部分：总则GB1094.2电力变压器第2部分：液浸式变压器的温升GB1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB1094.4电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB1094.5电力变压器第5部分：承受短路的能力GB/T 1094.7电力变压器第7部分：油浸式电力变压器负载导则GB/T1094.10电力变压器第10部分：声级测定GB1208电流互感器GB1984高压交流断路器GB1985高压交流隔离开关和接地开关GB2536电工流体变压器和开关用的未使用过的矿物绝缘油GB2900.15电工术语变压器、互感器、调压器和电抗器GB 3804 3.6kV～40.5kV高压交流负荷开关GB/T4109交流电压高于1000V的绝缘套管GB 4208外壳防护等级（IP代码）GB/T4585交流系统用高压绝缘子的人工污秽试验GB5273变压器、高压电器和套管的接线端子GB/T 6451油浸式电力变压器技术参数和要求GB/T7252变压器油中溶解气体分析和判断导则GB/T7354局部放电测量GB/T7595运行中变压器油质量GB10230.1分接开关第1部分性能要求和试验方法GB 10230.2分接开关第2部分：应用导则GB13499电力变压器应用导则GB/T 13729远动终端设备GB/T 14048.1低压开关设备和控制设备第1部分：总则GB/T 14048.2低压开关设备和控制设备第2部分：断路器GB 16926 交流高压负荷开关熔断器组合电器GB16847保护用电流互感器暂态特性技术要求GB16927.1高压试验技术第1部分：一般定义及试验要求GB16927.2高压试验技术第2部分：测量系统GB/T 16935.1低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T17467高压/低压预装式变电站GB/T17468电力变压器选用导则GB 20052三相配电变压器能效限定值及能效等级GB/T 25438 三相油浸式立体卷铁心配电变压器技术参数和要求GB/T26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB50148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50150电气装置安装工程电气设备交接试验标准DL/T537高压/低压预装箱式变电站选用导则DL/T572电力变压器运行规程DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T596电力设备预防性试验规程DL/T 84412kV少维护户外配电开关设备通用技术条件DL 911电力变压器绕组变形的频率响应分析法DL 1093电力变压器绕组变形的电抗法检测判断导则DL 1094电力变压器用绝缘油选用指南DL 5027电力设备典型消防规程电力设备（交流部分）监造大纲电网设备及材料质量管控重点措施所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
国家电网公司箱式变电站专用技术规范 (5)精选全文
可编辑修改精选全文完整版第2部分：专用技术规X1 标准技术参数技术参数特性表是国家电网公司对采购设备的基础技术参数要求，在招投标过程中，投标人应该依据招标文件，对技术参数特性表中标准参数值进行响应。
10kV欧式箱式变电站技术参数特性见表1。
厂商供货前由项目需求单位确认技术参数和一次电气接线图纸。
额定雷电冲击耐受电压峰值（1.2/50s）（相对地）4/10s大冲击耐受电流附表1配电变压器标准参数表2主要组部件材料表组件材料配置表包括产品型号、组部件名称、供应商名称、原产地等信息，具体内容和格式根3使用环境条件表10kV欧式箱式变电站专用技术规X使用环境条件见表2。
特殊环境要求根据项目情况进行编制。
表2使用环境条件表4 附图附图1：欧式箱变，400kVA，终端型电气接线图附图2：欧式箱变，500kVA，终端型电气接线图- - 优质资料附图3：欧式箱变，630kVA，终端型电气接线图- - 优质资料附图4：欧式箱变，400kVA，终端型10kV系统配置图- - 优质资料附图5：欧式箱变，500kVA，终端型10kV系统配置图- - 优质资料附图6：欧式箱变，630kVA，终端型10kV系统配置图- - 优质资料附图7：欧式箱变，400kVA，0.4kV系统配置图- - 优质资料附图8：欧式箱变，500kVA，0.4kV系统配置图- - 优质资料附图9：欧式箱变，630kVA，0.4kV系统配置图- - 优质资料附图10：欧式箱变，低压组屏电气平断面图- - 优质资料- - 优质资料。

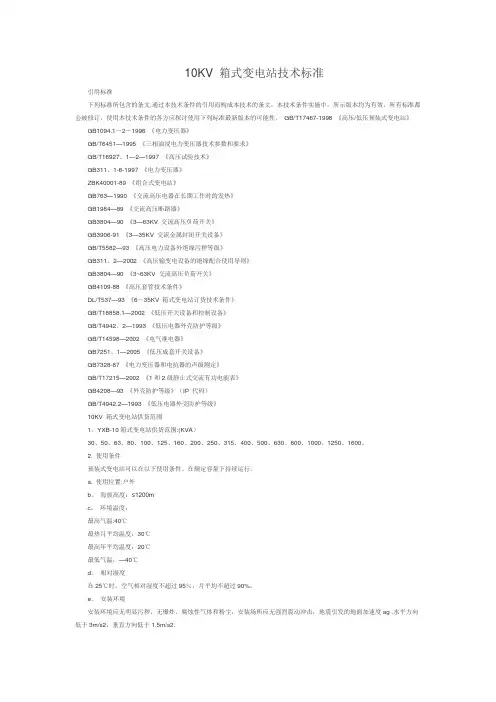

10KV 箱式变电站技术标准
10KV 箱式变电站技术标准引用标准下列标准所包含的条文,通过本技术条件的引用而构成本技术的条文。
本技术条件实施中，所示版本均为有效。
所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。
GB/T17467-1998 《高压/低压预装式变电站》GB1094.1－2－1996 《电力变压器》GB/T6451—1995 《三相油浸电力变压器技术参数和要求》GB/T16927。
1—2—1997 《高压试验技术》GB311。
1-6-1997 《电力变压器》ZBK40001-89 《组合式变电站》GB763—1990 《交流高压电器在长期工作时的发热》GB1984—89 《交流高压断路器》GB3804—90 《3—63KV 交流高压负荷开关》GB3906-91 《3—35KV 交流金属封闭开关设备》GB/T5582—93 《高压电力设备外绝缘污秽等级》GB311。
2—2002 《高压输变电设备的绝缘配合使用导则》GB3804—90 《3~63KV 交流高压负荷开关》GB4109-88 《高压套管技术条件》DL/T537—93 《6～35KV 箱式变电站订货技术条件》GB/T18858.1—2002 《低压开关设备和控制设备》GB/T4942。
2—1993 《低压电器外壳防护等级》GB/T14598—2002 《电气继电器》GB7251。
1—2005 《低压成套开关设备》GB7328-87 《电力变压器和电抗器的声级测定》GB/T17215—2002 《1和2级静止式交流有功电能表》GB4208—93 《外壳防护等级》（IP 代码）GB/T4942.2—1993 《低压电器外壳防护等级》10KV 箱式变电站供货范围1。
YXB-10箱式变电站供货范围:(KVA）30、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600。
10kV预装型(欧式)箱变技术规范书
10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1 总则1.1 本技术条件规定了预装型（欧式）箱变10/0.4kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。
1.2 本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/0.4kV 系列的制造、选型、验收、安装和维护。
1.3 本设备技术规范提出的是最低限度的技术要求。
除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC 标准和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
1.4 如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。
提交供审查的标准应为中文或英文版本。
1.5 本技术规范书未尽事宜, 由招标、投标双方协商确定。
1.6 本规范的条款为定货合同的附件，与合同正文具有同等效力。
2. 工作范围2.1供货范围供货范围详见商务标书。
包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。
供方要确认其范围并提供详细供货清单以及所列的技术文件。
2.2 服务界限2.2.1欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。
2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。
2.3 厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。
这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。
《10kV 欧式箱变标准版技术规范》通用+专用最全条款
说明※本此技术要求为通用版本，由于具体项目条件存在差异，设备具体参数存在不确定性，因此仅对设备主要参数及功能要求进行要求，具体项目需根据项目的条件对环境条件、海拔高度、额定电压、额定电流等具体参数进行修改。
技术要求中标记为“※”的项目为必须响应的条款。
目录第1章一般规定与规范 (1)1.1 总则 (1)1.2 工作内容及招标设备范围 (2)1.3 电站概况及主要任务 (4)1.4 设备运行环境条件及布置 (5)1.5 标准及规范 (5)1.6 企业资质 (8)1.7 设备颜色 (9)1.8 铭牌 (9)1.9 包装、起吊、运输和安装 (10)1.10 对规定设备、组件和材料的变更 (11)1.11 图纸、资料的审查与提交 (11)1.12 图纸审查及设计联络会 (13)1.13 对成套性和互换性的要求 (13)1.14 培训 (14)1.15 质保 (14)※1.16 产品售后服务和赔偿 (15)1.17产品使用寿命及其寿命期内的技术服务 (16)1.18 分包 (17)1.19 标书质量 (17)1.20 设备发货 (17)1.21 发货计划及发货细节 (18)第2章箱变技术要求 (19)2.1 工程条件 (19)2.2设备的主要参数 (19)2.3 其他配置要求 (23)2.4 结构一般要求 (23)2.5 箱变电气二次及保护要求 (26)2.6 备品备件、专用工具表 (29)2.7 附图 (31)第3章干式变压器专用技术要求 (32)3.1 10KV干式电力变压器总体要求 (32)3.2 10kV干式电力变压器技术要求 (34)第4章设备监造和性能验收 (45)4.1 设备监造和工厂性能验收 (45)4.2 设备现场考核验收和调试期间的问题处理 (46)第5章项目接口联络人 (47)第6章技术要求书的基本响应方式 (47)6.1 对技术要求响应方式的基本要求 (47)6.2 例子 (48)第1章一般规定与规范1.1 总则1.1.1本技术要求提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应提供符合本规范和有关最新工业标准的优质产品。
10KV 箱式变电站技术标准
10KV 箱式变电站技术标准无明火、易燃、易爆物品，无腐蚀性气体和粉尘，无强烈振动和冲击。
f.电力供应：交流10kV，频率50Hz。
g.地面承受能力：≥4kPa。
3.供货标准a.本产品按照国家标准、行业标准和技术条件要求设计、制造、检验、出厂。
b.本产品符合GB/T-1998《高压/低压预装式变电站》的要求。
c.本产品的技术参数符合GB/T6451-1995《三相油浸电力变压器技术参数和要求》、GB/T.1-2-1997《高压试验技术》、GB311.1-6-1997《电力变压器》、GB763-1990《交流高压电器在长期工作时的发热》、GB1984-89《交流高压断路器》、GB3804-90《3-63KV交流高压负荷开关》、GB3906-91《3-35KV交流金属封闭开关设备》、GB/T5582-93《高压电力设备外绝缘污秽等级》、GB311.2-2002《高压输变电设备的绝缘配合使用导则》等标准的要求。
d.本产品的外壳防护等级符合GB4208-93《外壳防护等级》（IP代码）和GB/T4942.2-1993《低压电器外壳防护等级》的要求。
e.本产品的声级符合GB7328-87《电力变压器和电抗器的声级测定》的要求。
f.本产品的电能表符合GB/T-2002《1和2级静止式交流有功电能表》的要求。
g.本产品的低压成套开关设备符合GB7251.1-2005《低压成套开关设备》的要求。
h.本产品的电气继电器符合GB/T-2002《电气继电器》的要求。
i.本产品的供货范围、技术参数及要求符合DL/T537-93《6-35KV箱式变电站订货技术条件》、GB/T.1-2002《低压开关设备和控制设备》等标准的要求。
4.质量保证a.本产品的质量保证期为一年。
b.本产品在正常使用条件下，如出现质量问题，制造商应在收到用户通知后，及时处理并承担相应的责任。
安装环境应干净，无爆炸、腐蚀性气体和粉尘，且无强烈震动冲击。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV箱变技术规范书
一、概述
本部分规定了10kV欧式箱式变电站技术规范，本技术协议书提出的是最低限度的技术要求，并未对一切细节做出规定,也未充分引述有关标准和规范的条文。
供方若未以书面形式对本要求提出异议，则需方可认为供方提供的产品完全满足本规范书和国家及行业现行标准的要求。
二、引用标准
GB 绝缘配合第1部分：定义、原则和规则
GB 电力变压器第1部分：总则
GB 电力变压器第2部分：温升
GB 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
GB 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则
GB 电力变压器第5部分：承受短路的能力
GB/T 电力变压器第7部分：油浸式电力变压器负载导则
GB/T 电力变压器第10部分：声级测定
GB 1208 电流互感器
GB 1984 高压交流断路器
GB 1985 高压交流隔离开关和接地开关
GB 2536 电工流体变压器和开关用的未使用过的矿物绝缘油
GB 电工术语变压器、互感器、调压器和电抗器
GB 3804 ～高压交流负荷开关
GB/T 4109 交流电压高于1000V的绝缘套管
GB 4208 外壳防护等级（IP代码）
GB/T 4585 交流系统用高压绝缘子的人工污秽试验
GB 5273 变压器、高压电器和套管的接线端子
GB/T 6451 油浸式电力变压器技术参数和要求
GB/T 7252 变压器油中溶解气体分析和判断导则
GB/T 7354 局部放电测量
GB/T 7595 运行中变压器油质量
GB 分接开关第1部分性能要求和试验方法
GB 分接开关第2部分：应用导则
GB 13499 电力变压器应用导则
GB/T 13729 远动终端设备
GB/T 低压开关设备和控制设备第1部分：总则
GB/T 低压开关设备和控制设备第2部分：断路器
GB 16926 交流高压负荷开关熔断器组合电器
GB 16847 保护用电流互感器暂态特性技术要求
GB 高压试验技术第1部分：一般定义及试验要求
GB 高压试验技术第2部分：测量系统
GB/T 低压系统内设备的绝缘配合第1部分：原理、要求和试验
GB/T 17467 高压/低压预装式变电站
GB/T 17468 电力变压器选用导则
GB/T 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则
GB/T 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子
GB 50148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范
GB 50150 电气装置安装工程电气设备交接试验标准
DL/T 537 高压/低压预装箱式变电站选用导则
DL/T 572 电力变压器运行规程
DL/T 593 高压开关设备和控制设备标准的共用技术要求
DL/T 596 电力设备预防性试验规程
DL/T 844 12kV少维护户外配电开关设备通用技术条件
DL 911 电力变压器绕组变形的频率响应分析法
DL 1093 电力变压器绕组变形的电抗法检测判断导则
DL 1094 电力变压器用绝缘油选用指南
DL 5027 电力设备典型消防规程
电力设备（交流部分）监造大纲
电网设备及材料质量管控重点措施
所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
三、10KV箱变技术要求
1：组合形式
预装箱式变电站（简称箱变）要求箱变内分为高压室、变压器室、低压室，采用三个室的目字型布置。
2：使用环境要求
表1使用环境条件表
3：箱变的技术要求
1）箱变要具备机械和电气联锁，高压配电装置应具有防止误拉、合开关设备，带负荷拉、合刀闸，带电挂地线，带地线合闸和工作人员误入带电间隔的五防措施。
负荷开关和熔断器之间也应有可靠的联锁。
箱体门内侧应附有主回路线路图、控制线路图、操作程序及注意事项。
导体、主母线及支线均采用矩形母线，并做绝缘处理。
2）满足“五防”要求，具有完备的监测、报警和保护功能。
高压应采用熔断器保护变压器及母线故障，空气断路器（容量小于315kVA）或框架断路器（容量大于400kVA）为低压侧线路和设备提供过电流、短路、欠电压、接地等保护。
空气断路器采用国产名优产品，并应有电力入网许可证，框架断
路器采用国产名优（固定式）系列，并应有电力入网许可证。
3）变压器应采用S11M系列低损耗油浸全密封型。
变压器应能从箱顶部或侧门进出。
4）变压器容量在100kVA及以上的箱变应加装无功补偿装置。
补偿量原则不小于变压器容量的40％，具体补偿容量可根据用户的负荷情况相应调整。
5) 变压器容量小于400kVA的箱变内应安装消防用具、操作工具和安全用具工具箱。
采用低压计量，计量箱有独立的门，至少预留3块表位。
门上有高强度聚碳酸脂玻璃观察窗，应满足防窃电和防破坏的运行要求。
6）变压器容量大于400kVA（含400kVA）小于630kVA（含630kVA）的箱变，高压室内必须安装进线柜、计量柜、PT兼避雷柜和变压器馈线柜，柜前具有操作通道，高压柜采用XGN-12型。
低压室内安装进线柜、馈线柜、电容柜和消防用具、操作工具、安全用具工具箱，柜前具有操作通道。
由设计部门设计。
7）变压器容量在800kVA及以上的，变压器应采用瓦斯保护，并由设计部门设计。
8）箱变具备良好的通风散热系统，必须有自然通风或强迫通风组成，确保变压器过负荷或环境温度过高的情况下箱变内的设备正常运行，自然通风由箱变门上的迷宫式风道和顶盖雨檐下的散热孔实现，强迫通风由安装在顶盖雨檐下的轴流风机来实现。
顶盖内部夹层应有一体的防水、阻燃隔热材料，遇明火能够最少5秒内自熄，既能有效地防止日光照射产生的热量，又能有效保温、防雨。
9）箱变周围应加装围栏。
栏杆围铁艺材料（或者为钢丝网），整体高度为米，离箱变外壳四周米，四边中间位置安装“有电危险，禁止攀爬”的标
识及文字，制作时应考虑儿童不能钻入。
底座用预制件，预埋铁件，在低压侧留门，整体做防锈处理。
栏杆内的地面做硬化处理。
4：箱变外壳要求：
1）为了适应各地气候运行条件，可供选择的箱变外壳包括金属、景观式（水泥）和敷铝锌（鲁能）等。
以金属壳体为例，金属外壳所用钢板为不小于厚镀锌钢板为面材，箱变门及整个箱体由户外粉末静电双面喷涂（防护等级大于IP20）；底座采用12#（槽钢高度20CM，容量小于315KVA）或20#（容量大于400kVA）槽钢（槽钢高度20CM）焊接，采用镀锌防腐处理，使整个壳体达到较高的机械强度和防腐能力。
箱体金属框架均应有良好的接地，有接地端子，并标明接地符号。
2）对采用玻璃纤维增强水泥的箱体，表面粉刷防水涂料，应避免因外部温度而引起箱内温度升高；具有防潮、防冻、防燃、抗腐蚀。
壳体不因冷热交变产生凝露，能适应各种气候条件。
3）箱变应在箱体四面留有操作和检修门,箱壳门应向外开，应有把手、暗闩和锁。
具备防小动物进入等措施或装置。
4）门板活页要采用锌铝合金或不锈钢。
避免锈蚀和转动故障。
5）门锁应转动灵活，锁芯采用黄铜材料，防止雨水侵蚀，不锈蚀。
6）在外形设计时要尽量考虑与外界环境协调，不能因为箱体的存在而破坏了环境，相反在景色协调的环境中应成为景色的点缀。
5. 试验
箱式变电站的型式试验、出厂试验均应符合国家相关标准要求。
1）型式试验
满足GB 3804要求的负荷开关型式试验。
满足GB/T 17467要求的箱式配
电站、箱式开关站壳体的机械强度型式试验。
满足GB/T 17467要求的型式试验（箱式变电站）。
满足GB 要求的受总断路器电子脱扣器电磁场骚扰抗干扰、热冲击型式试验。
型式试验有效期为5年。
2）出厂试验
每台箱式变电站均应在工厂内进行整台组装和出厂试验，并附有满足国家出厂试验标准的测试数据和文件。
出厂试验的技术数据应随产品一起交付招标人。
产品在拆前应对关键的连接部位和部件做好标记。
试验项目及要求按照DL/T 537第9章执行。
3）现场交接试验
按GB 50150执行。
附图：
400-630型箱式变压器示意图
注：箱体为观察内部结构采用透视图。
外壳尺寸（长*宽*高）：5500*3500*2700 5000*3000*2700外壳颜色：电力灰。
高压柜尺寸（宽*高*深）：4(3)*600*1650*800(920)
低压柜尺寸（宽*高*深）：4*600*1800*800
变压器：630KVA（2030*1120*2015）。
315KV箱式变压器示意图。
