《自动检测技术》课程试卷题解(1)

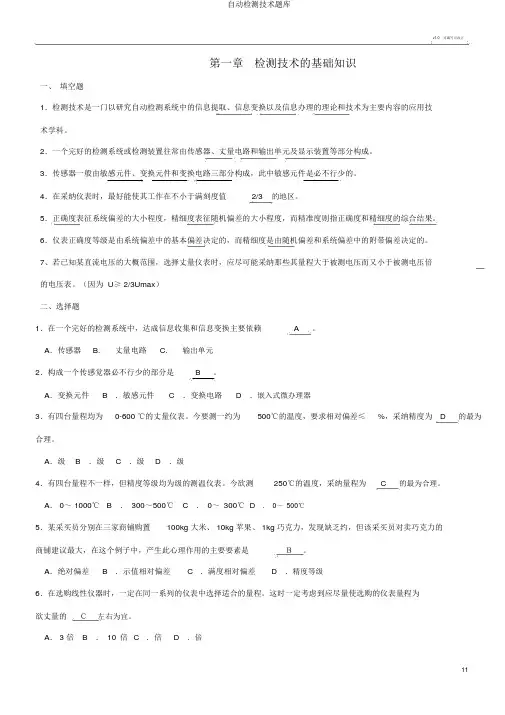

自动检测技术题库
v1.0可编写可改正第一章检测技术的基础知识一、填空题1．检测技术是一门以研究自动检测系统中的信息提取、信息变换以及信息办理的理论和技术为主要内容的应用技术学科。
2．一个完好的检测系统或检测装置往常由传感器、丈量电路和输出单元及显示装置等部分构成。
3．传感器一般由敏感元件、变换元件和变换电路三部分构成，此中敏感元件是必不行少的。
4．在采纳仪表时，最好能使其工作在不小于满刻度值2/3的地区。
5．正确度表征系统偏差的大小程度，精细度表征随机偏差的大小程度，而精准度则指正确度和精细度的综合结果。
6．仪表正确度等级是由系统偏差中的基本偏差决定的，而精细度是由随机偏差和系统偏差中的附带偏差决定的。
7、若已知某直流电压的大概范围，选择丈量仪表时，应尽可能采纳那些其量程大于被测电压而又小于被测电压倍的电压表。
（因为 U≥ 2/3Umax）二、选择题1．在一个完好的检测系统中，达成信息收集和信息变换主要依赖A。
A．传感器 B.丈量电路 C.输出单元2．构成一个传感觉器必不行少的部分是B。
A．变换元件B．敏感元件C．变换电路D．嵌入式微办理器3．有四台量程均为0-600 ℃的丈量仪表。
今要测一约为500℃的温度，要求相对偏差≤%，采纳精度为D的最为合理。
A．级B．级C．级D．级4．有四台量程不一样，但精度等级均为级的测温仪表。
今欲测250℃的温度，采纳量程为C的最为合理。
A． 0～ 1000℃B．300～500℃C．0～300℃D．0～500℃5．某采买员分别在三家商铺购置100kg 大米、 10kg 苹果、 1kg 巧克力，发现缺乏约，但该采买员对卖巧克力的商铺建议最大，在这个例子中，产生此心理作用的主要要素是Ｂ。
A．绝对偏差B．示值相对偏差C．满度相对偏差D．精度等级6．在选购线性仪器时，一定在同一系列的仪表中选择适合的量程。
这时一定考虑到应尽量使选购的仪表量程为欲丈量的Ｃ左右为宜。
A． 3 倍B．10倍C．倍D．倍7．用万用表沟通电压档（频次上限为5kHz）丈量 100kHz、10V 左右的高频电压，发现示值不到2V，该偏差属于B 。
《自动检测技术》试题.doc
《自动检测技术》试题1一、填空（每空1分，共20分）1、通常传感器由敏感元件、转换元件、基木转换电路三部分组成,是能把外界非电量转换成电量的器件和装置。
2、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称应变效应;固体受到作用力后电阻率要发生变化，这种现象称压阻效应。
肖•线的电阻丝绕成敬感栅后长度相同但应变不同，圆弧部分使灵敬度K下降了，这种现象称为横向效应。
3、差动变压器式传感器理论上讲，衔铁位于中心位置时输出电压为零，而实际上差动变压器输出电压不为零，我们把这个不为零的电压称为零点残余电压;利用差动变压器测量位移时如果要求区别位移方向（或正负）可采用和敏检波电路。
4、把一导体（或半导体）两端通以控制电流I,在垂直方向施加磁场B,在另外两侧会产生一个与控制电流利磁场成比例的电动势，这种现象称霍尔效应,这个电动势称为竝电势。
外加磁场使半导体（导体）的电阻值随磁场变化的现象称磁阻效应。
5、某些电介质当沿一定方向对其施力而变形时内部产生极化现彖，同时在它的衣面产生符号相反的电荷，当外力去掉后乂恢复不带电的状态，这种现象称为正压电效应:在介质极化方向施加电场时电介质会产生形变，这种效应乂称逆压电效应。
6、在光线作用下电了逸出物体表面向外发射称处光电效应：入射光强改变物质导电率的现象称光电导效应;半导体材料吸收光能后在PN结上产生电动式的效应称光生伏特效应。
7、块状金属导体置丁•变化的磁场中或在磁场中作切割磁力线运动时，导体内部会产生一圈圈闭合的电流，利用该原理制作的传感器称电涡流传感器;这种传感器只能测量金屈物体。
8、不同的金属两端分别连在一起构成闭合I珂路，如果两端温度不同，电路中会产生电动势，这种现象称热电效应;若两金属类型相同两端温度不同，加热一端时电路中电动势E =0o二、选择（每空1分，共2（）分）电阻应变片磁敏电阻霍尔元件气敏传感器湿敏传感器光电耦合器压电传感器电容传感器热敏电阻CCD电荷耦合器压阻式传感器光纤传感器磁电传感器光电二极管差动变压器热释电器件磁敏晶体管电涡流传感器光电池超声波传感器热电偶红外传感器色敏传感器正确选择以上传感器填入以下空内：1、可以进行位移测彊的传感器冇：光纤传感器、差动变圧器、电阻传感器。

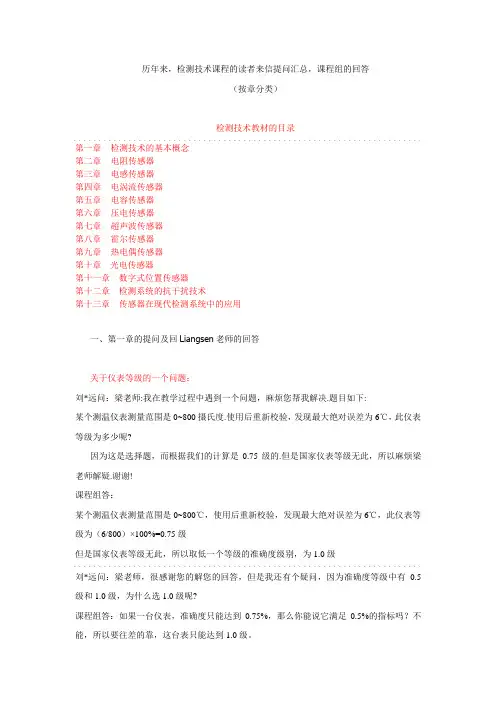

自动检测技术及应用答案
2."三位半"数字显示的分辨力主要看最后一位的数值。
最大显示1999,分辨力就是1
最大显示199.9,分辨力就是0.1
最大显示19.99,分辨力就是0.01
是这样的。
3.(1)P11页,算一算:最大绝对误差是7.5V,但是假设读数是230V时,为什么绝对误差是10V？
我没看明白，
(2)P20,第一章习题的3,4题,要计算示值相对误差,需要知道绝对误差和示值,在不知道真实值时是求不出绝对误差的,…………
2.请教个问题"三位半"数字显示的分辨力怎么判断?
最大显示1999,分辨力就是1
最大显示199.9,分辨力就是0.1
最大显示19.99,分辨力就是0.01
依次类推,是这样吗?
3.我认为:这个教材的几个地方有点不严密!
(1)P11页,算一算:最大绝对误差是7.5V,但是假设读数是230V时,绝对误差是10V,超过了7.5V,这是矛盾的.
4）用35.78Ω近似地表示被测电阻时，测量不确定度的绝对值小于0.05Ω的概率为0.68。
正确
5）若对该电阻在同样测量条件下测100O次，大约有680次左右测量值在35.73~35.83Ω范围内。
自动检测技术试题及答案(必考)
四川工商职业技术学院试卷用纸，共 页，第 页
3、智能仪表接口技术的输入输出控制方式有哪些？（5 分） 4、下图为数字式热电偶测温显示仪表的基本组成，简述各部分的作用。（11 分）
四川工商职业技术学院试卷用纸，共 页，第 页
5、主要的干扰源有哪几种，干扰的耦合方法有几种？干扰抑制技术有哪几种、它们 各自的目的和作用是什么？ （8 分）
）
8、光敏电阻受光照度越强，其阻值越大。（
）
9、感应同步器常用于定位控制与随动控制系统。（ ）
10、数据串行传送方式传输速度快，成本低。（ ）
四、简述题。（36 分）
1、测量的过程实质是什么？测量误差有哪些？哪些是可以尽量减小的？（6 分）
2、光电效应有几种？光电传感器应用的基本类型有哪几种？（6 分）
9、（ 4 ）；10、（2）。
三、判断题（每小题 2 分，共 20 分）
1、（ ∠ ）；2（ × ）；3（ ∠ ）；4、（∠ ；5、（ ∠）；6、（×）；7、（∠ ）；
8、（× ）；9、（ ∠ ）；10、（× ）。
四、简述题。（共 36 分）
1、（6 分）简答：比较过程，测量误差分为系统误差、粗心误差、随机误差，前两
装
四川工商职业技术学院试卷用纸，共 页，第 页
3、（5 分）简答：无条件传送；查询式、中断式、直接存储器存取方式。 4、（11）分简答：热电偶测温；补偿电桥—冷端温度补偿；双 T 网络—进行滤波、毫伏 放大器—放大作用、非线性补偿—用 8 段直线逼近热电偶的特性曲线。数字表用数字直 接显示。 5、（6 分）简答：外光电；内光电、光生伏特效应三种 共有被测物是光源；被测物吸收光通量；被测物具有反射能力；被测物遮挡光通量四种。
9、主要的干扰源是（

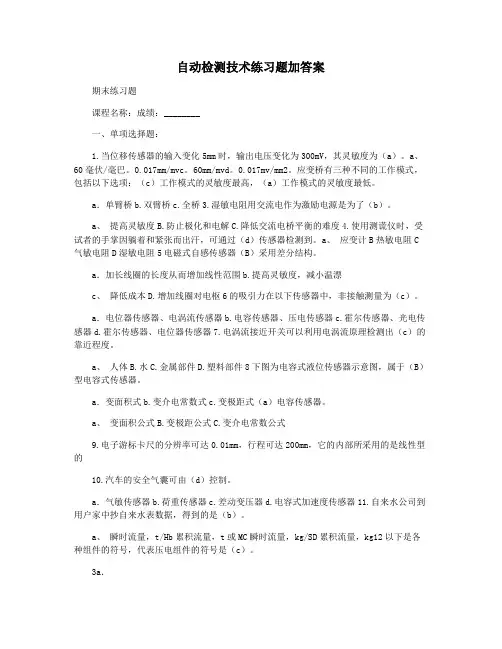

自动检测技术练习题加答案
自动检测技术练习题加答案期末练习题课程名称：成绩：________一、单项选择题：1.当位移传感器的输入变化5mm时，输出电压变化为300mV，其灵敏度为（a）。
a、60毫伏/毫巴。
0.017mm/mvc。
60mm/mvd。
0.017mv/mm2。
应变桥有三种不同的工作模式，包括以下选项：（c）工作模式的灵敏度最高，（a）工作模式的灵敏度最低。
a．单臂桥b.双臂桥c.全桥3.湿敏电阻用交流电作为激励电源是为了（b）。
a、提高灵敏度B.防止极化和电解C.降低交流电桥平衡的难度4.使用测谎仪时，受试者的手掌因躺着和紧张而出汗，可通过（d）传感器检测到。
a、应变计B热敏电阻C 气敏电阻D湿敏电阻5电磁式自感传感器（B）采用差分结构。
a．加长线圈的长度从而增加线性范围b.提高灵敏度，减小温漂c、降低成本D.增加线圈对电枢6的吸引力在以下传感器中，非接触测量为（c）。
a．电位器传感器、电涡流传感器b.电容传感器、压电传感器c.霍尔传感器、光电传感器d.霍尔传感器、电位器传感器7.电涡流接近开关可以利用电涡流原理检测出（c）的靠近程度。
a、人体B.水C.金属部件D.塑料部件8下图为电容式液位传感器示意图，属于（B）型电容式传感器。
a．变面积式b.变介电常数式c.变极距式（a）电容传感器。
a、变面积公式B.变极距公式C.变介电常数公式9.电子游标卡尺的分辨率可达0.01mm，行程可达200mm，它的内部所采用的是线性型的10.汽车的安全气囊可由（d）控制。
a．气敏传感器b.荷重传感器c.差动变压器d.电容式加速度传感器11.自来水公司到用户家中抄自来水表数据，得到的是（b）。
a、瞬时流量，t/Hb累积流量，t或MC瞬时流量，kg/SD累积流量，kg12以下是各种组件的符号，代表压电组件的符号是（c）。
3a．b、疾病控制中心。
113.将超声波（机械振动波）转换为电信号由压电材料（c）制成；压电片发出“滴答……滴答……”声的原理蜂鸣器中的声音基于压电材料（d）。

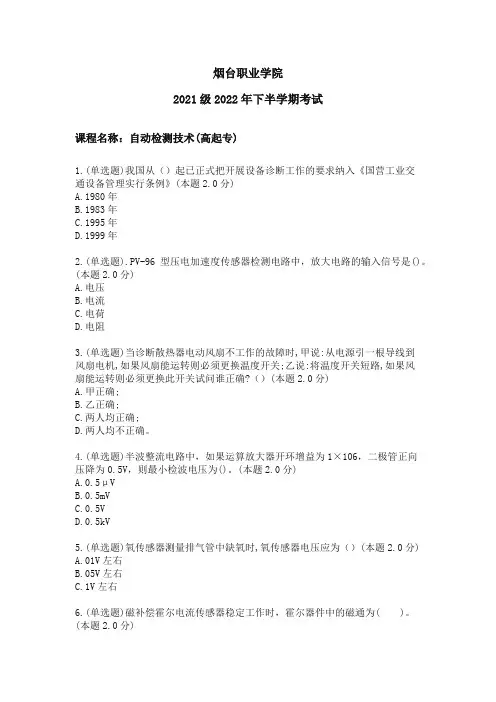

自动检测技术(高起专) 2021级2022年下半学期考试_试卷_答案
烟台职业学院2021级2022年下半学期考试课程名称：自动检测技术(高起专)1.(单选题)我国从（）起已正式把开展设备诊断工作的要求纳入《国营工业交通设备管理实行条例》(本题2.0分)A.1980年B.1983年C.1995年D.1999年2.(单选题).PV-96型压电加速度传感器检测电路中，放大电路的输入信号是()。
(本题2.0分)A.电压B.电流C.电荷D.电阻3.(单选题)当诊断散热器电动风扇不工作的故障时,甲说:从电源引一根导线到风扇电机,如果风扇能运转则必须更换温度开关;乙说:将温度开关短路,如果风扇能运转则必须更换此开关试问谁正确?（）(本题2.0分)A.甲正确;B.乙正确;C.两人均正确;D.两人均不正确。
4.(单选题)半波整流电路中，如果运算放大器开环增益为1×106，二极管正向压降为0.5V，则最小检波电压为()。
(本题2.0分)A.0.5μVB.0.5mVC.0.5VD.0.5kV5.(单选题)氧传感器测量排气管中缺氧时,氧传感器电压应为（）(本题2.0分)A.01V左右B.05V左右C.1V左右6.(单选题)磁补偿霍尔电流传感器稳定工作时，霍尔器件中的磁通为( )。
(本题2.0分)A.控制电流决定B.被测电流决定C.零D.控制电流与被测电流的比值7.(单选题)对常规故障,在动手拆卸和测试之前,尽可能（）故障原因的设定范围(本题2.0分)A.扩大B.缩小C.保持8.(单选题)电控燃油喷射发动机燃油系统压力,多点喷射系统的一般为（）(本题2.0分)A.7~103KPa;B.7~690KPa;C.62~69KPa;D.207~275KPa9.(单选题)精确度为传感器在规定条件下允许的()相对于传感器满量程输出的百分数。
(本题2.0分)A.最大绝对误差B.绝对误差C.相对误差D..最大引用误差10.(单选题)下列能够提供反馈信号的传感器有:（）(本题2.0分)A.节气门位置传感器B.氧传感器和爆震传感器C.冷却水温度传感器D.空气流量计11.(单选题)某机车上使用的光电式速度传感器，其转速测量范围为0-2000RPM，传感器圆盘上开孔200个，机车轮径1.05米，若该传感器工作在最高转速情况下，则对应的机车速度为 ( )。
《自动检测技术》期末考试试卷附答案
《自动检测技术》期末考试试卷附答案一、单选题（每题4分，共40分）1. 某台测温仪表的测温范围是200～600℃，而该仪表的最大绝对误差为±3℃，该仪表的精度等级是（）。
A．0.5级B．0.75级C．0.8级D．1.0级2.构成一个传感受器必不可少的部分是( )。
A．转换元件B．敏感元件C．转换电路D．嵌入式微处理器3. 湿敏电阻用交流电作为激励电源是为了( )。
A. 提高灵敏度B. 防止产生极化、电解作用C. 减小交流电桥平衡难度D. 节约用电4.（）电容传感器的输出特性是线性的，灵敏度是常数。
A. 变面积式B. 变极距式C. 变介电常数D. 变面积式和变介电常数5. 利用涡流传感器测量齿数Z=60的齿轮的转速，测得f=400Hz，则该齿轮的转速n等于（）r/min。
A. 400B. 3600C. 24000D. 606. 天平属于( )检测方法。
A．偏差法B．微差法C．零位法D．平衡法7. 霍尔元件（）霍尔传感器的灵敏度越高。
A. 越厚B. 越薄C. 没有关系D. 越大8. 磁场垂直于霍尔薄片，磁感应强度为B，但磁场方向与原磁场强度相反（θ＝180°）时，霍尔电动势( )，因此霍尔元件可用于测量交变磁场。
A．绝对值相同，符号相反B．绝对值相同，符号相同C．绝对值相反，符号相同D．绝对值相反，符号相反9. 绝对误差Δ与被测量的真值Ax之比是（）误差。
A. 实际相对误差B．示值相对误差C．引用相对误差D．系统相对误差10. 可听声波的频率范围一般为( )。
A．20Hz~200Hz B．20Hz~50Hz C．20Hz~20kHz D．20Hz~500Hz二、填空题（每空2分，共40分）1、金属热电阻的阻值随温度的升高而，为；半导体热电阻按其阻值与温度之间的变化关系可分为和两大类。
2、导体或半导体材料在的作用下，会产生，其也将随着发生变化，这种现象称为应变效应。
应变片传感器由和两部分组成。
2012《自动检测技术及仪表》考试试题(模拟卷)答案(1)
2012年《传感器与检测技术》试题(模拟卷)一、判断题(每题1分，共20分)1 线性度好的系统灵敏度就高( × )2 燃点高的爆炸气体环境的防爆要求比燃点低的爆炸气体环境低( √ )3 铜热电阻的测量范围比铂热电阻测量范围宽。
( × )4 在相同的温度变化范围内，分度号Pt100的热电阻比Pt10的热电阻变化范围大，因而灵敏度较高。
( √ )5 热敏电阻的优点是温度系数大，一般为金属电阻的十几倍【几十倍】，灵敏度高。
( ×)6 以完全真空作参考点的压力称为绝对压力。
( √ )7 过程控制系统中压力计的单位一般为牛顿。
( × )8 金属应变片的灵敏度与材料无关，与形变量有关。
( × )9 电容式液位传感器不能检测导电液体的液位。
( × )10 对于浮顶罐，采用大直径的浮子会显著地增大摩擦力，导致测量误差增大。
( × )11 音叉法测物位属于一种反射式超声波物位检测法。
【187】( × )12 磁浮子舌簧管液位计的浮子壳体必须用磁性材料制成。
( × )13 瞬时流量对管道长度积分就得到累计流量。
( × )14 科里奥利流量计对直管段的要求比差压流量计高。
( × )15 莫尔条纹的方向与光栅条纹的方向是垂直的。
( √ )16 移动光栅与主光栅倾斜的角度越大，莫尔条纹的间距越大。
( × )17 光电编码器一般是用来测量转动的角度的，不能直接测量转速。
( × )18 质谱仪器是利用电磁学原理进行物质的分离、同位素的测定和化学成分分析的一种分析仪器。
【263】(√)19 在一定条件下，电阻丝的温度与导热系数成线性关系。
( × )20 气体的导热系数值极小，可以直接测量。
( × )二、选择(每题2分，共40分)1 在相同的工作电压和变化量时，全臂差动电桥的灵敏度是单臂电桥的（B）倍A．2 B．4 C．6 D．82 测量门的厚度，前10次测量得到平均值为9.5，第11次测量值为9.3，则第11次测量的误差为( D )A -0.2B 0.2C 0.1D 以上都不是3下面( D )是最佳的测量低温的廉金属热电偶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《自动检测技术》课程试卷
一．选择题40%
1．已知某长度测量仪器，量程为10cm，用它来测量某对象长度时，发现其最大绝对误差为0.21mm，则该仪器精度应为（ C ）级。
A：0.1 B：0.2 C：0.5 D：1.0
2．某温度对象量程为0~500℃，要使测量误差小于2℃，应该选择精度为（B ）级的温度仪表。
A：0.1 B：0.2 C：0.5 D：1.0
3．在正态分布曲线中，标准误差愈大，则分布曲线愈（B ）。
A：尖锐。
B：平坦C：对称D：收敛
4．电阻应变式传感器测量电路中，如果电桥四个桥臂均为应变片，其中两片应变片感受应力，另两片应变片处于同一温度环境但不受力，称为（ B ）。
A：单臂工作电桥B：半桥形式C：全桥形式D：等臂电桥
5．金属铜电阻的阻值与温度间的关系为（A ）。
A：线性B：非线性C：指数函数D：分段线性
6．为了提高测量精度，热电阻传感器接入电桥应按（B ）形式。
A：二线制B：三线制C：输入对称D：输出对称
7．电容式液位传感器是根据（C）原理来测量液位的。
A：变极板面积B：变极板间隙C：变极板间介电常数D：压力改变
8．差动变压器是利用（B）原理测量位移的。
A：自感B：互感C：涡流D：螺线管
9．差动变压器的零点残余电动势是由于（D）造成的。
A：一次绕组感应B：二次绕组圈数C：涡流D：制作不对称
10．热端为100度，冷端为0度。
镍铬合金与铂组成热电偶的热电势为2.95mV，而考铜与铂组成热电偶的热电势为﹣4.0mV，则镍铬—考铜热电偶在该温度段的热电势为（B）mV。
A：1.05 B：6.95 C：﹣1.05 D：﹣6.95
11．热电偶的标准电极定律,可以用公式（B ）来表示。
A：E ABC(t，t0)=E AB(t )－E AB(t 0)
B：E AB(t，t 0)=E AC(t，t0)－E BC(t，t0)
C：E AB(t，t0)= E AB(t，t n)＋E AB(t n，t0) (t0< t n <t)
12．如热电偶两端温度相同，而两电极的材料及长度不同，则热电偶回路中的总热电势（A）。
A：为零B：为恒值C：不同D：与材料的电子浓度有关
13．当霍尔传感器灵敏度系数恒定时，霍尔电势与（D）成正比。
A：控制电流B：磁感应强度
C：材料厚度D：控制电流与磁感应强度乘积
14．某线性位移测量仪，当被测位移由5.5mm变到6.0mm时，其输出电压由3.5V 减至2.5V，则该仪器的灵敏度为（B）。
A：﹣2V/mm B：2V/mm C：0.5V/mm D：﹣0.5V/mm
15．两片压电传感器接成串联形式，其输出电容是单片压电传感器的（C）。
A：2倍B：4倍C：1/ 2 D：相同值
16．当磁感应强度B及控制电流I为定值，霍尔材料厚度d愈薄，则输出霍尔电势U H（B）。
A：愈小B：愈大C：愈线性D：愈不稳定
17．集成霍尔传感器是将霍尔元件和（A）集成在一起的传感器。
A：测量电路B：控制电流C：磁感应元件D：工作电源
18．测量金属材料的厚度，可以选用（B）。
A：高频反射式涡流传感器B：低频透射式涡流传感器
C：标准节流元件D：压电式传感器
19．莫尔条纹的宽度由（ C ）决定。
A ：光栅常数W
B ：两光栅的夹角θ
C ：W 和θ
D ：辨向电路
20．智能化传感器集成了传感器与（ D ）的功能。
A ：MEMS
B ：CCD
C ：其它敏感元件
D ：微处理器
二．计算题 40%
1．一只应变片的电阻R =120Ω，灵敏度系数K =2.05，用做应变ε=800 μm/m 的传感元件，将其接入等臂电桥。
求：
（1）△R /R ；
（2）若电源电压U =3V ，桥路的输出电压U o 为多大？
解：（1）应变片的电阻相对变化量为 632.0580010 1.64100.164%R K R
ε--∆==⨯⨯=⨯= 应变片的电阻变化量为
1200.164%0.197R R R R
∆∆=⨯=⨯=Ω （2）桥路的输出电压U o 为
110.164%3 1.23mV 44
o R U U R ∆==⨯⨯=
2．有一只变极距型的电容传感器，两极板重叠的有效面积为8×10－4m 2，两极板之间的距离为1mm ，已知真空介电常数ε0为8.85×10－12F/m ，空气的相对介电常数为1.0006，试计算该传感器的位移灵敏度。
解：变极距型的电容传感元件的电容量计算公式为 0r A C εεδ
= 所以，其位移灵敏度为 124
902268.8510 1.00068107.0810F/m 110
r A dC d εεδδ----⨯⨯⨯⨯=-=-=-⨯⨯ 式中负号表示极距增大时电容值减小。
3．有一只x 切型的石英晶体压电元件，其d xx =2.31×10－12 C/N ，相对介电常数εr =4.5，横截面积A =5cm 2，厚度h =0.5cm 。
求纵向受力F x =9.8N 的压力作用时，压电片两电极间输出电压值为多大？
解：纵向受力时，在x 方向产生的电荷量为
12122.31109.822.610C=22.6pC xx xx x q d F --==⨯⨯=⨯
压电元件的电容量为 12412028.85
10 4.5510 3.9810F 3.98pF 0.510
r a A
C h εε----⨯⨯⨯⨯===⨯=⨯ 所以压电片两电极间输出电压值为
121222.610 5.68V 3.9810xx o a q U C --⨯===⨯
4．某热电偶灵敏度为0.04mV ⁄ ℃，把它放在温度为900℃处，若以指示仪表作为冷端，此处温度为30℃，试求热电势大小。
解：利用中间温度定律
()()()()900,30900,030,0900300.0434.8mV E E E =-=-⨯=
三．测量电路 20%
1．图示电路中LDR 为光敏电阻，LED 为发光二极管。
试分析测量电路的工作原理，并说明LDR 在受光照及遮光时的工作过程。
解：光敏电阻LDR 与R 2串联构成VT1基极的上偏置电阻，R 1为VT1基极的下偏置电阻，这3个元件共同构成了VT1的基极分压电路。
LDR 遮光时阻值很大，VT1截止，无集电极电流流过，发光二极管LED 不会亮。
LDR 受光时，阻值变小，有基极电流流过VT1，VT1导通，发光二极管LED 发光。
2．图示电路为二极管环形检波测量电路。
C 1和C 2为差动式电容传感器，C 3为滤波电容，R L 为负载电阻，R 0为限流电阻，U p 是正弦波信号源。
设R L 很大，并且C 3远大于C 1和C 2。
（1）分析电路工作原理；
（2）画出输出端电压U AB 在C 1=C 2 、C 1>C 2 、C 1<C 2 三种情况下的波形图；
（3）画出输出平均电压AB U 在C 1
=C 2 、C 1>C 2 、C 1<C 2 三种情况下的电平线。
解：（1）电路工作原理。
U p 是正弦波信号源，在正负半周内电流的流程如下。
()()112213L 1303L 2204A //B F E B //A F B E F C D C R I C D R C R D C I R D C ⎧→→→→⎪→⎨→→→→⎪⎩⎧→→→→⎪→⎨→→→→⎪⎩
点点正半周点点点点点负半周点点点
由以上分析可知：在一个周期内，流经负载R L 的电流I 1与C 1有关，I 2与C 2有关。
因此每个周期内流过负载的电流是I 1+ I 2的平均值，并随C 1和C 2而变化。
输出端电压U AB 可以反映C 1和C 2的大小。
（2）U AB 波形图如图所示。
（3）由波形图可得平均电压AB U ：
C 1=C 2 ，AB U =0
C 1>C 2 ，AB U >0 C 1<C 2 ，AB U <0。
