西安科技大学发电厂课程设计报告书

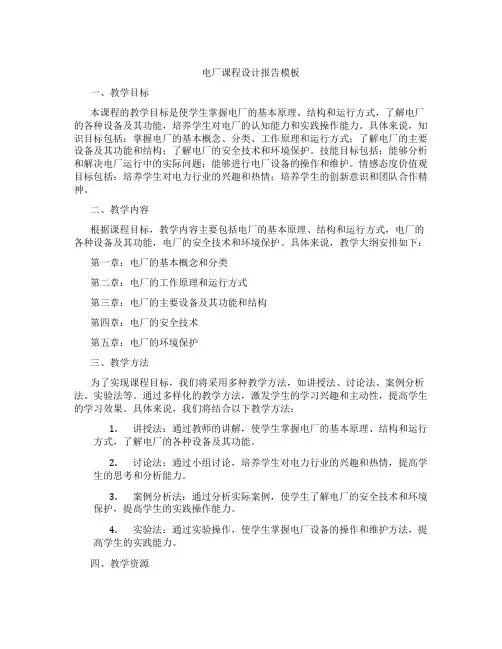

电厂课程设计报告模板
电厂课程设计报告模板一、教学目标本课程的教学目标是使学生掌握电厂的基本原理、结构和运行方式，了解电厂的各种设备及其功能，培养学生对电厂的认知能力和实践操作能力。
具体来说，知识目标包括：掌握电厂的基本概念、分类、工作原理和运行方式；了解电厂的主要设备及其功能和结构；了解电厂的安全技术和环境保护。
技能目标包括：能够分析和解决电厂运行中的实际问题；能够进行电厂设备的操作和维护。
情感态度价值观目标包括：培养学生对电力行业的兴趣和热情；培养学生的创新意识和团队合作精神。
二、教学内容根据课程目标，教学内容主要包括电厂的基本原理、结构和运行方式，电厂的各种设备及其功能，电厂的安全技术和环境保护。
具体来说，教学大纲安排如下：第一章：电厂的基本概念和分类第二章：电厂的工作原理和运行方式第三章：电厂的主要设备及其功能和结构第四章：电厂的安全技术第五章：电厂的环境保护三、教学方法为了实现课程目标，我们将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
通过多样化的教学方法，激发学生的学习兴趣和主动性，提高学生的学习效果。
具体来说，我们将结合以下教学方法：1.讲授法：通过教师的讲解，使学生掌握电厂的基本原理、结构和运行方式，了解电厂的各种设备及其功能。
2.讨论法：通过小组讨论，培养学生对电力行业的兴趣和热情，提高学生的思考和分析能力。
3.案例分析法：通过分析实际案例，使学生了解电厂的安全技术和环境保护，提高学生的实践操作能力。
4.实验法：通过实验操作，使学生掌握电厂设备的操作和维护方法，提高学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将选择和准备以下教学资源：1.教材：选用权威、实用的电厂教材，为学生提供系统的学习资料。
2.参考书：推荐学生阅读相关电厂领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的PPT、动画等多媒体资料，增强课堂教学的趣味性和生动性。
4.实验设备：准备电厂相关的实验设备，为学生提供实践操作的机会。
发电厂课设课程设计
发电厂课设 课程设计一、课程目标知识目标：1. 学生能理解并掌握发电厂的分类、工作原理及能源转换的基本过程。
2. 学生能够描述不同类型的发电厂在能源、环境及社会经济方面的影响。
3. 学生能够掌握发电厂相关的关键术语及概念，并能够运用它们分析实际案例。
技能目标：1. 学生能够运用所学的知识，分析不同发电厂的优势与局限，并提出改进建议。
2. 学生能够设计一个简单的发电厂模型，通过模型演示能量转换过程，提高动手操作能力。
3. 学生能够通过小组合作，进行发电厂相关资料搜集、整理和分析，提升团队协作和问题解决能力。
情感态度价值观目标：1. 学生能够认识到能源对于社会发展的重要性，培养节约能源、保护环境的意识。
2. 学生能够关注新能源发电技术的发展，树立创新意识，激发对科学技术的兴趣。
3. 学生能够通过学习发电厂的相关知识，理解科技与社会生活的紧密联系，增强社会责任感。
课程性质：本课程为应用科学课程，结合理论知识和实践操作，旨在帮助学生了解发电厂的基本原理和实际应用。
学生特点：考虑到学生的年级特点，课程内容将采用生动形象的方式，结合实际案例，提高学生的学习兴趣。
教学要求：注重理论与实践相结合，强调学生的主动参与和合作学习，培养具备创新精神和实践能力的学生。
通过分解课程目标为具体的学习成果，使学生在学习过程中获得全面的提升。
二、教学内容1. 发电厂概述：介绍发电厂的分类、发展历程及在我国能源结构中的地位。
- 教材章节：第一章 发电厂及其能源概述2. 发电厂工作原理及能源转换：- 火力发电厂：燃料的燃烧、蒸汽循环、发电机的工作原理。
- 水力发电厂：水能转换为电能的过程、水轮机的工作原理。
- 核电厂：核能转换为电能的过程、核反应堆的原理。
- 新能源发电：太阳能、风能、生物质能等发电原理。
- 教材章节：第二章 发电厂工作原理及能源转换3. 发电厂对环境、社会和经济的影响：- 分析不同发电厂在环境保护、资源利用、社会经济等方面的优缺点。
发电厂电气部分课程设计报告
课程设计报告专业新能源科学与工程班级新能131姓名杨俊杰学号 **********指导教师杨国清2016年春季目录一、原始资料分析 (1)1.1 设计原始资料 (1)1.2 设计任务 (1)1.3 设计资料分析 (1)二、主接线设计 (3)2.1 主接线设计原则 (3)2.2 备选主接线方案 (3)2.3 技术经济指标对比 (4)2.4 拟定主接线 (5)三、厂（站）用电设计 (6)3.1 厂用负荷分类及容量统计 (6)3.2 厂用电压等级设定 (7)3.3 厂用电主接线设计 (7)四、短路电流计算 (10)4.1 机组（或变压器）选型 (10)4.2 电路元件参数计算 (13)4.3 网络变换 (14)4.4 短路点选择 (17)4.5 短路电流计算 (17)4.6 计算成果汇总 (21)五、电气设备选型 (22)5.1 电气设备选型的技术要求 (22)5.2 高压断路器选型 (22)5.3 隔离开关选型 (24)5.4 互感器选型 (25)5.5 母线导体的选型 (29)六、附录 (33)一、原始资料分析1.1 设计原始资料1、发电厂情况（1）类型：火电厂。
（2）发电厂容量与台数 31001200MW ⨯+⨯，发电机电压15.75Kw,cos 0.85ϕ=。
（3）发电厂年利用小时数max 4500T h =。
（4）发电厂所在地最高温度40℃，年平均温度20℃，气象条件一般，所在地海拔高度低于1000m 。
2、电力负荷情况（1）发电机电压负荷：最大20MW ，最小10MW ，cos 0.85ϕ=，max 4800T h =。
（2）110KV 电压负荷：最大50MW ，最小15MW ，cos 0.85ϕ=，max 5500T h =。
（3）其余功率送入330KV 系统，系统容量15000MV A 。
归算到330KV 母线阻抗为0.02其中100j S MVA =。
（4）自用电8%。
（5）供电线路数目：①发电机电压，架空线路6回，每回输送容量5MW ，cos 0.85ϕ=。
发电厂设计课程设计
发电厂设计课程设计一、课程目标知识目标：1. 学生能够理解发电厂的种类、工作原理及能源转换过程。
2. 学生能够掌握发电厂设计的基本原则，包括环保、安全、经济性等方面。
3. 学生能够了解我国电力工业的发展现状和趋势。
技能目标：1. 学生能够运用所学的理论知识，分析并解决发电厂设计中的实际问题。
2. 学生能够运用相关软件或工具，进行发电厂的设计与优化。
3. 学生能够通过小组合作，完成发电厂设计方案的撰写和展示。
情感态度价值观目标：1. 学生能够认识到发电厂在国民经济发展中的重要作用，增强社会责任感和使命感。
2. 学生能够关注发电厂设计中的环保问题，培养绿色能源意识。
3. 学生能够通过课程学习，培养团队合作精神和创新意识。
课程性质：本课程为应用性较强的课程，旨在让学生将所学理论知识运用到实际工程设计中。
学生特点：学生具备一定的物理学、化学、数学等基础知识，具有一定的分析和解决问题的能力。
教学要求：教师应注重理论与实践相结合，引导学生关注实际工程问题，培养学生的创新能力和实践能力。
在教学过程中，关注学生的个体差异，鼓励学生积极参与，提高学生的自主学习能力。
通过课程目标的实现，使学生在知识、技能和情感态度价值观方面得到全面发展。
二、教学内容1. 发电厂基本概念：包括发电厂的分类、工作原理、能源转换过程等，对应教材第一章内容。
2. 发电厂设计原则：涉及环保、安全、经济性等方面的基本原则，对应教材第二章内容。
3. 发电厂主要设备与参数：学习发电厂主要设备的结构、性能及参数，对应教材第三章内容。
4. 发电厂设计与优化：介绍发电厂设计流程、方法及优化策略，对应教材第四章内容。
5. 我国电力工业现状与趋势：分析我国电力工业的发展现状、趋势及政策，对应教材第五章内容。
6. 发电厂设计实例分析：通过实际案例分析，让学生了解发电厂设计过程中的关键问题，对应教材第六章内容。
教学大纲安排：第一周：发电厂基本概念第二周：发电厂设计原则第三周：发电厂主要设备与参数第四周：发电厂设计与优化第五周：我国电力工业现状与趋势第六周：发电厂设计实例分析及小组讨论第七周：设计方案撰写与展示教学内容确保科学性和系统性，结合教材章节进行组织，使学生在掌握基本理论知识的基础上，通过实例分析和实际操作，提高发电厂设计能力。
发电厂电气部分课程设计报告书
目录摘要……………………………………………...................... 第1章设计任务……………………………..................... 第2章电气主接线图………………………........................2.1 电气主接线的叙述……………………………..2.2 电气主接线方案的拟定.....................................2.3 电气主接线的评定..................................................第3章短路电流计算……………………….....................3.1 概述........................................................ ..........3.2 系统电气设备电抗标要值的计算.................3.3 短路电流计算..................................................第4章电气设备选择……………………….....................4.1电气设备选择的一般规则……………………….4.2 电气选择的技术条件…………………………….4.2.1 按正常情况选择电器……………………….......4.2.2 按短路情况校验……………………………........4.3 电气设备的选择………………………………….4.3.1 断路器的选择……………………………….4.3.2 隔离开关的选择…………………………….4.3.2电流互感器的选择.........................................第5章设计体会及以后改进意见…………........................参考文献……………………………………….......................摘要由发电、变电、输电、和用电等环节组成的电能生产与消费系统，他的功能是将自然界的一次能源通过发电动力装置转化为电能，再经过输、变电系统及配电系统将电能供应到个负荷中心。
发电厂课程设计书
发电厂课程设计书一、教学目标本课程的教学目标是让学生了解和掌握发电厂的基本原理、类型、构造及其工作过程，培养学生对电力工程的基本概念和基本技术的认识，提高学生的实际工程能力和创新意识。
知识目标：使学生了解火力发电厂、水力发电厂、核电站等的基本原理和构造，掌握各种发电方式的特点和工作过程，理解电力系统中发电、输电、变电、配电和用电的基本环节。
技能目标：培养学生运用所学知识分析、解决实际工程问题的能力，能够进行发电厂的运行管理和维护，具备电力系统的设计和运行的基本技能。
情感态度价值观目标：培养学生对电力工程的兴趣和热情，使其认识电力工程在现代社会中的重要地位，提高学生对电力工程的社会责任感和职业道德。
二、教学内容本课程的教学内容主要包括火力发电厂、水力发电厂、核电站的基本原理、构造和工作过程，电力系统的组成、运行原理和控制技术，发电厂的环保和节能措施等。
具体包括以下章节：1.火力发电厂：煤的燃烧原理，锅炉的构造和工作原理，汽轮机的构造和工作原理，发电机的基本原理和构造。
2.水力发电厂：水力发电的基本原理，水轮机的构造和工作原理，水电站的运行和管理。
3.核电站：核能的利用原理，核反应堆的构造和工作原理，核电站的运行和管理。
4.电力系统：电力系统的组成和运行原理，电力系统的控制和保护，电力市场的运营和管理。
5.发电厂的环保和节能：发电厂污染的来源和防治，发电厂节能的技术和措施。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
讲授法：通过教师的讲解，使学生掌握发电厂的基本原理、构造和工作过程，理解电力系统的组成和运行原理。
讨论法：通过分组讨论，培养学生的团队合作精神，提高学生运用所学知识分析、解决实际问题的能力。
案例分析法：通过分析实际案例，使学生了解发电厂的运行管理和维护，提高学生的实际工程能力。
实验法：通过实验操作，使学生掌握发电厂的基本设备的使用和维护方法，提高学生的动手能力。
发电厂系统课程设计
发电厂系统课程设计一、课程目标知识目标：1. 学生能够理解发电厂的分类、工作原理及能量转化过程；2. 学生能够掌握火力发电、水力发电、核能发电等不同类型发电厂的特点及其在我国能源结构中的地位；3. 学生能够了解新能源发电（如太阳能、风能、生物质能等）的发展现状及趋势。
技能目标：1. 学生能够运用所学知识分析发电厂系统的优缺点，并提出改进措施；2. 学生能够运用图表、数据等资料进行发电厂能效评估；3. 学生能够结合实际案例，设计简单的发电厂系统。
情感态度价值观目标：1. 学生能够认识到能源、环保与可持续发展的重要性，培养节能减排意识；2. 学生能够关注我国能源事业的发展，增强国家能源安全观念；3. 学生能够通过本课程的学习，激发对能源科学研究的兴趣和热情。
课程性质：本课程为应用型课程，以理论知识为基础，注重实践操作与案例分析。
学生特点：学生处于高年级阶段，已具备一定的物理、化学基础，具有较强的逻辑思维能力和动手能力。
教学要求：教师应结合课本知识，运用多种教学手段，引导学生主动探究，提高学生的实践操作能力和创新能力。
在教学过程中，注重分解课程目标，确保学生能够达到预期学习成果。
二、教学内容1. 发电厂概述- 发电厂的分类及在我国能源体系中的应用；- 发电厂的工作原理及能量转化过程。
2. 火力发电厂- 火力发电厂的基本构成、工作原理及燃料类型；- 火力发电厂的环境影响及节能减排措施；- 火力发电厂在我国能源结构中的地位及发展趋势。
3. 水力发电厂- 水力发电厂的基本构成、工作原理及关键技术；- 水力发电厂的环境影响及可持续发展策略；- 我国水力发电资源的分布及开发情况。
4. 核能发电厂- 核能发电厂的基本构成、工作原理及核反应堆类型；- 核能发电厂的安全问题及防护措施；- 我国核能发电的现状及发展规划。
5. 新能源发电- 新能源发电的种类、工作原理及在我国的应用；- 新能源发电的优势、局限及发展前景；- 新能源发电的技术创新及政策支持。
发电厂课程设计报告
目录摘要 (3)第一章课程设计说明 (3)1.1设计目的 (3)1.2设计内容 (3)1.3设计原理 (3)13.1计算机计算原理 (3)13.2电力系统短路计算计算机算法 (4)第二章计算机语言选择 (5)2.1采用的语言比较 (5)2.1.1方案一、采用C语言作为计算机语言 (5)2.1.2方案二、采用MATLAB作为计算机语言 (5)2.2、MATLAB/SIMULINK 的特点 (5)2.2.1 MATLAB 的特点 (5)2.2.2 SIMULINK 的特点 (6)第三章短路电流Simulink仿真及分析 (8)3.1课题选择 (8)3.2电路仿真图 (9)3.3 Simulink模块参数设置 (10)3.3.1三相电源参数设置 (10)3.3.2变压器参数设習 (10)3.3.3线路参数设置 (13)3.3.4电抗器参数设置 (13)3.4仿真结果及波形分析 (13)3.4.1正帘仿真结果 (14)3.4.2发生三相短路的仿真结果及波形分析 (15)3.4.3发生两相短路接地仿真结果及波形分析 (16)3.4.5发生两相短路仿真结果及波形分析 (17)3.4.6发生单相短路仿真结果及波形分析 (18)3.5仿真结果与理论值和GUI值比较 (19)3.5仿真结果的误差分析 (19)第四章短路电流理论值计算 (19)4.1无穷大电源系统供给的短路电流 (20)4.2有限容量电源供给的短路电流 (20)43三相短路的算例 (20)第五章GUI设计 (24)5.1 GUI界面制作 (24)5.1.1 GUI 简介 (24)5.1.2 GUI 的建立 (24)5.13关于本设计短路电流计算的GUI界面设计 (25)5.2导纳矩阵求解 (26)5.2.1导纳矩阵的理论求解 (27)第六章心得体会 (29)附录1 (30)摘要电力系统是一个人规模、时变的复杂系统，在国民经济中有非常重要的作用。
电力系统数字仿真已经成为电力系统研究、规划、运行、设计等各个方面不可或缺的工具，特别是电力系统新技术的开发研究、新装宜的设计、参数的确定更是需要通过仿克來确认。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
‘发电厂电气部分课程设计（煤矸石电厂厂用电设计）设计计算说明书目录一．煤矸石电厂基础资料----------------------------------------11.1电厂基本情况-----------------------------------------------11.2电源情况--------------------------------------------------1 1.3环境条件--------------------------------------------------1二．设计说明书------------------------------------------------1 三．设计计算书------------------------------------------------33.1 各车间的计算负荷-----------------------------------------------33.2 厂用低压变压器的选择-------------------------------------------53.3 发电机端分裂电抗器的选择---------------------------------------63.4 短路电流的计算-------------------------------------------------63.5 母线导体的选择-------------------------------------------------103.6 电动机的选择及自启动校验---------------------------------------113.7 设备的选型-----------------------------------------------13参考文献-----------------------------------------------------20一煤矸石电厂基础资料1.1电厂基本情况煤矸石电厂装机为两台高温高压循环流化床锅炉配两台50MW冷凝式汽轮机2*50MW发电机；采用发电机变压器单元接线，发电机出口电压为6KV，经变压器升压为110KV送入电网；常用高压工作电源由发电机主回路经限流电抗器接引，发电机出口电压为6KV，发电机至110KV升压变压器的引线采用封闭母线。
1.2电源情况厂用高压工作电源由发电机主回路经限流电抗器接引，启动备用电源由110KV系统电源降为6KV取得。
1.3环境条件该所位于某乡镇，有公路可达，海拔高位86米，土壤点阻系数P=25000，土壤地下0.8米处温度20摄氏度；该地区年最高温度40摄氏度，最低温度-10摄氏度，最热月7月份其最高气温月平均34.0摄氏度，最冷月1月份其最低气温月平均值为1摄氏度；年雷暴雨日数为58天。
二设计说明书电力系统要求发电厂的电能生产要安全、可靠、节能，技术经济合理，能够长期稳定的向电力系统输送电能。
此设计有2*50MW的两台发电机，本文根据2*50MW煤矸石发电厂的实际情况，并适当考虑生产的发展。
按供电的基本要求，首先对该电厂的原始资料进行分析处理：首先对厂用电的接线方式的初步选择，电厂容量的大概估算等；其次，根据电厂的容量进行厂用变压器的初步选择，并对其相关的参数进行计算；再者，因为该发电机的机压为6KV与该电厂的6KV 高压母线为同一等级，所以不用设厂用高压变压器，为了限制发电机出口处的短路电流，所以这里采用分列电抗器，待选完厂用变压器以及分离电抗器后，开始进行短路计算，断路器的选择以及电动机的选择和校验做准备。
此发电厂共包含四个车间五类负荷，它们包括6KV厂用高压负荷、0.4KV主厂房厂用负荷、电除尘车间的常用负荷、气力除灰车间的厂用负荷以及化水车间的厂用负荷。
在主厂房（按1#机组说明）共需厂用低压变压器两台，它们的容量是相同的都为1000KVA，型号为SL7—1000/6，在电除尘车间，由于常用负荷的容量减小，故变压器的容量也相对减小，该车间我们采用的变压器型号为SL7—800/6，在气力除灰车间，我们采用的变压器的型号为SL7—250/6，在化水车间我们采用的变压器的型号为SL7—400/6。
选择厂用的低压变压器型号后，对发电机出口处的分裂电抗器的选择，在这次厂用电的设计当中我们采用的分裂电抗器的型号为FKL6—2*1000—6，它的额定电压为6KV，额定电流为2000A，电抗百分数为6%，动稳定电流为42.5KA，热稳定电流为40.4KA。
短路电流的计算，由于厂用的6KV高压母线上接的全是常用的高压负荷，且我们在计算短路电流的时候不考虑负载效应的影响，故在该设计的厂用电的短路计算中，我们只选取了五个点进行短路计算，它们是厂用6KV母线处的短路计算，主厂房0.4KV母线处的短路计算，化水车间的短路计算，电除尘车间的短路计算和气力除灰车间的短路计算。
经过短路计算之后，我们发现，短路电流最大的短路母线为主厂房的0.4KV低压厂用母线，这其实也在意料之中，因为计算时，我们选取了统一的容量，而电压为各级电压的平均值，在6KV母线上的基准电流小，而在0.4KV母线上的基准电流大，且0.4KV主厂房的变压器容量较大电抗较小，最终使得主厂房0.4KV 的母线上的短路电流最大。
对相关的设备进行选型。
在小型发电厂一般有两个电压等级，6KV和 0.4KV，6KV由于设备容量大，一般均为一类负荷，故可靠性要高，一般选用手推车式断路器，而厂用的0.4KV，由于母线电压等级较低，一般采用抽屉式空气自动开关。
在本次设计中我们采用的手推车式断路器的型号为ZN85—6/1250—25，它的额定电压为6KV，额定电流为1250A，短路关合电流为80KA。
我们采用的低压开关为GCS型低压抽出式低压开关柜，它的额定电压为400V，额定电流为小于等于4KA，母线的额定短时峰值电流为176KA。
三设计计算书3.1 各车间的计算负荷（1）高压厂用负荷的计算负荷表如下：6KV厂用高压负荷电除尘负荷计算表化水车间负荷计算表气力除灰系统计算表各车间单机组总负荷：高压厂用负荷的计算容量为: 6876KVA主厂房低压负荷的计算容量为：1192.4KVA电除尘车间的计算容量为：666.72KVA化水车间的负荷计算容量为：356.56KVA气力除灰车间的计算容量为：193.64KVA3.2、厂用低压变压器的选择6kv母线与0.4kv母线之间变压器（T1,T2）的选择分析：T1,T2分别互为备用为主厂房的0.4KV母线供电，当其中一台发生故障时，另一台至少应该承担起所用负荷的70%的负荷。
设S为T1对应所供母线上所有负荷容量，则T1变压器容量为：ST1=70%S=834.68KVAT1,T2选用SL7—1000/6T3,T4的选择分析：T3,T4分别互为备用为1#机组的静电除尘车间母线供电，当其中一台发生故障时，另一台应该承担起所有负荷。
容量为：ST3=S=666.72KVA故T1,T2选用SL7—800/6T5的选择：T5和T5’是由1#和2#机组共同承担的为气力除灰车间供电的变压器，应该互为明备用，即当其中一台发生故障时，另一台应该承担起所有负荷。
气力除灰车间的容量为：193.64KVA 故T5选用SL7—250/6 T6的选择：T6和T6’是由1#和2#机组共同承担的为化水车间供电的变压器，应该互为明备用，即当其中一台发生故障时，另一台应该承担起所有负荷。
化水车间的容量为：356.56KVA 故T5选用SL7—400/6由于1#机组和2#机组的容量以及接线的方式都相同，故对1#机组所选的变压器对2#机组同样适用。
3.3 发电机端分裂电抗器的选择分析：按1#机组进行选择。
由于1#机组所承担的负荷为1#机组的所有厂用负荷，包括高压厂用负荷，和低压厂用负荷。
而他们的总的容量为9285.32KVA ，故所选的分裂电抗器的容量至少应该大于或等于该值。
而分裂电抗器的额定电压应为发电机的机端电压，即6KV 。
在本次设计当中，我们采用的分裂电抗器的型号为FKL6—2*1000—6，它的额定电压为6KV ，额定电流为2000A ，电抗百分数为6%，动稳定电流为42.5KA ，热稳定电流为40.4KA 。
3.4 短路电流的计取全厂的额定容量为s=100MVA 、 Un=Vav 2.4.1 计算厂用低压变压器的阻抗=⋅⋅=222,1100%av B n K V SS U U X 0.*100=4.5 =⋅⋅=224.3100%avB n K V S S U U X 0.*100/0.8=5.6 =⋅⋅=225100%avB n K V SS U U X 0.04*100/0.25=16=⋅⋅=226100%avB n K V SS U U X 0.04*100/0.4=10 3.020063100100%6=⨯⨯⋅=K MVA X L 2.4.2、1#机组各处短路时的等效电路如图，当1处发生短路时的等效电路由图可知，当一处发生短路时的短路阻抗为 58.01=X则有 KA KVMVA V S I BB d 6.9631003=⨯=⨯=KA X I I d6.161==KA I i sh 2.4255.2== 当2处发生短路时的等效电路如图由图可知，当二处发生短路时的短路阻抗为 6.22=X 则有 KA KVMVA V S I BB d 3.1444.031003=⨯=⨯=KA X I I d5.552==KA I i sh 5.14155.2== 当3处发生短路时的等效电路如图：由图可知，当三处发生短路时的短路阻抗为 3.33=X 则有 KA KVMVA V S I BB d 3.1444.031003=⨯=⨯=KA X I I d4.423==KA I i sh 2.10855.2== 当四处发生短路时的等效电路如图：由图可知，当四处发生短路时的短路阻抗为 6.104=X 则有 KA KVMVA V S I BB d 3.1444.031003=⨯=⨯=KAXII d7.134==KAIish7.3455.2==当五处发生短路时的等效电路如图：由图可知，当四处发生短路时的短路阻抗为6.165=X则有KAKVMVAVSIBBd3.1444.031003=⨯=⨯=KAXII d7.85==KAIish3.2255.2==2.4.3、对所选的分裂电抗器进行校验如下：电压波动校验：()0018.16.07.05.06.03.006.01100%12111=⨯⨯-⨯⨯-=⎥⎦⎤⎢⎣⎡⎪⎪⎭⎫⎝⎛-⋅-=SinbIIfSinBIIXUUNNL同理()[]998.06.03.05.06.07.006.012=⨯⨯-⨯⨯-=U短路时残压及电压偏移校验如下：()%7.94947.0%1006.07.05.01606.0%100100%%21==⨯⨯⨯-⨯=⨯⎪⎪⎭⎫⎝⎛⋅-⋅=SinBIIfIIXUNNKL()()%1404.1%1006.07.0165.106.0%1001100%%21==⨯⨯-⨯⨯=⨯⎪⎪⎭⎫⎝⎛-⋅+⋅=SinBIIIIfXUNNKL经过校验可知我们所选的分裂电抗器时合理的3.5 母线导体的选择 发电机端母线选择已知 S=9285.3KVA U=6KV 则 A I 5.893max = 故选择矩形导体，截面积为23.663mm ⨯的导体 厂用6KV 高压母线的选择由于负荷的平均分配，则可认为7.446max =I 故选择矩形导体，截面积为2450mm ⨯的导体 主厂房0.4KV 母线选择已知 S=596.2KVA U=0.4KV 则 A I 5.860max = 故选择矩形导体，截面积为23.663mm ⨯的导体 电除尘车间母线的选择已知 S=55.92KVA U=0.4KV 则 A I 7.80max = 故选择矩形导体，截面积为2450mm ⨯的导体 气力除灰车间母线的选择已知 S=193.64KVA U=0.4KV 则 A I 5.297m ax = 故选择矩形导体，截面积为2450mm ⨯的导体 化水车间母线的选择已知 S=356.56KVA U=0.4KV 则 A I 7.514max = 故选择矩形导体，截面积为2450mm ⨯的导体 3.6 电动机的选择及自启动校验 2．6．1 厂用电动机的选择（1）型式的选择（2）容量的选择 S N P P >根据厂用电动机的选择原则所选的电动机的型号见附表 2．6．2 电动机的自启动校验（电压校验）（1）1#机组6KV母线所有电动机的自启动校验校验的等效电路如下：3.26.207848.076805*=⨯⨯==CosBnSPKStmavm()70.065.088.03.206.0111****1->=⨯+=+=mtSXUU由校验的结果可知厂用6KV高压母线上的电机是可以自启动的。
