自来水管线普查流程

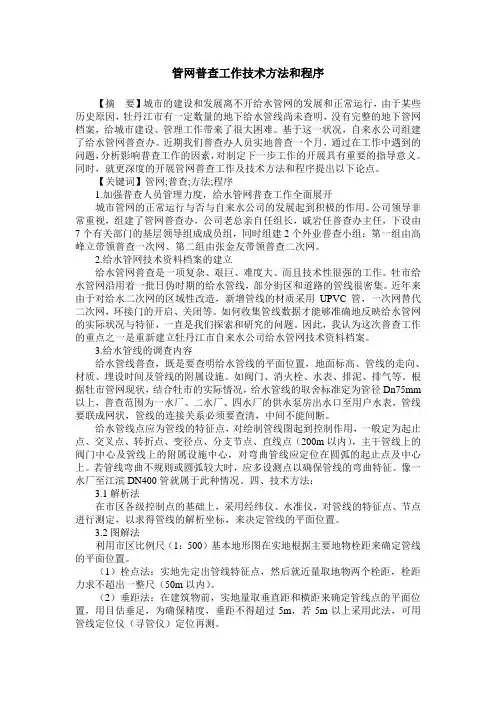

管网普查工作技术方法和程序
管网普查工作技术方法和程序【摘要】城市的建设和发展离不开给水管网的发展和正常运行，由于某些历史原因，牡丹江市有一定数量的地下给水管线尚未查明，没有完整的地下管网档案，给城市建设、管理工作带来了很大困难。
基于这一状况，自来水公司组建了给水管网普查办。
近期我们普查办人员实地普查一个月，通过在工作中遇到的问题，分析影响普查工作的因素，对制定下一步工作的开展具有重要的指导意义。
同时，就更深度的开展管网普查工作及技术方法和程序提出以下论点。
【关键词】管网;普查;方法;程序1.加强普查人员管理力度，给水管网普查工作全面展开城市管网的正常运行与否与自来水公司的发展起到积极的作用。
公司领导非常重视，组建了管网普查办，公司老总亲自任组长，戚岩任普查办主任，下设由7个有关部门的基层领导组成成员组，同时组建2个外业普查小组：第一组由高峰立带领普查一次网、第二组由张金友带领普查二次网。
2.给水管网技术资料档案的建立给水管网普查是一项复杂、艰巨、难度大、而且技术性很强的工作。
牡市给水管网沿用着一批日伪时期的给水管线，部分街区和道路的管线很密集。
近年来由于对给水二次网的区域性改造，新增管线的材质采用UPVC管，一次网替代二次网，环接门的开启、关闭等。
如何收集管线数据才能够准确地反映给水管网的实际状况与特征，一直是我们探索和研究的问题。
因此，我认为这次普查工作的重点之一是重新建立牡丹江市自来水公司给水管网技术资料档案。
3.给水管线的调查内容给水管线普查，既是要查明给水管线的平面位置，地面标高、管线的走向、材质、埋设时间及管线的附属设施。
如阀门、消火栓、水表、排泥、排气等。
根据牡市管网现状，结合牡市的实际情况，给水管线的取舍标准定为管径Dn75mm 以上，普查范围为一水厂、二水厂、四水厂的供水泵房出水口至用户水表，管线要联成网状，管线的连接关系必须要查清，中间不能间断。
给水管线点应为管线的特征点，对绘制管线图起到控制作用，一般定为起止点、交叉点、转折点、变径点、分支节点、直线点（200m以内），主干管线上的阀门中心及管线上的附属设施中心，对弯曲管线应定位在圆弧的起止点及中心上。
自来水管线普查流程
自来水供水管网查流程随着城市信息数字化进程的不断推进，各行业对数字信息的要求不断提升，今天以武昌自来水行业为例，为大家介绍下自来水行业自来水供水管网普查的初略流程以及会用到的设备。
（普查原因）由于历史的原因和客观条件的限制，武汉市自来水公司管网的基础资料缺损不全，可信度也低，图物不符，严重制约了管网管理水平的提高，以致影响到城市供水的改善和发展。
为此，公司成立了武昌管网普查工作组，利用较先进的探测、制图等技术、设备，制定规范的作业操作程序，对数据格式、图形符号等进行标准化和数字化处理，形成了一套较有成效的工作方法和程序。
1 准备工作1.1方案的确立立项方案和工作计划的确立是普查工作开始的前提。
为此制定了《武昌供水管网普查立项方案》和《武昌供水管网普查组工作计划》，提出了明确的工作目的和内容，确定了组织机构和工作程序，列出了人员及设备的配置和工作进度表。
还制定了15种管网普查中使用的表格，以及普查资料质检表、管道维修质检表。
为了保证管网图形和设施坐标定位的准确性，工作组按照国家有关的规范并结合企业实际情况制定了《武昌管网图形矢量化标准》和《武昌管网普查勘测工作技术要求》，从原则上保证了普查底图和基础数据的正确性。
1.2节点编号的制定以前供水管网设施的编号并不统一，给供水设施的管理带来很大不便。
普查过程中，在设施编号的问题上取得了突破性的进展。
据估计，武昌地区管网附属设施中，总设施数约15000个，其中口径在100 mm以上的各类供水阀门约有9000个，消防设施约有3000个，口径在40mm以上的水表点位约有3000个。
为了将这庞大的节点数分清楚，赋予它们唯一的标识，并能适应以后GIS数据库录入的格式，工作组以不同的1∶2000图号为基本区域进行管线设施点位的编号，制定了《供水管网节点编号规定》。
经过操作人员和有关专家反复讨论和修改，最后确定编号共由9位数字和字母组成，即由1∶2000图号、1∶500区号、设施类型和设施序号组成。
管线普查实施方案
管线普查实施方案一、前言。
管线普查是指对城市中各类管线设施进行全面的调查和记录，旨在全面了解管线设施的位置、规模、状况等信息，为城市规划、建设和管理提供科学依据。
本文档旨在制定一套管线普查实施方案，以确保管线普查工作的高效、准确和顺利进行。
二、实施目标。
1. 全面了解城市管线设施的位置、规模、状况等信息；2. 确保管线普查工作的高效、准确和顺利进行；3. 为城市规划、建设和管理提供科学依据。
三、实施步骤。
1. 制定管线普查实施计划，确定普查范围、普查内容、普查时间、普查人员等；2. 地图测绘，利用地理信息系统（GIS）技术，绘制管线设施的位置分布图；3. 实地勘察，派遣专业人员对各类管线设施进行实地勘察，记录设施的规模、状况等信息；4. 数据整理，对普查获得的数据进行整理、分类、归档，建立管线设施档案；5. 统计分析，对普查数据进行统计分析，形成管线设施的统计报告；6. 结果公布，将管线普查结果向社会公布，为城市规划、建设和管理提供科学依据。
四、实施要求。
1. 严格执行普查实施计划，确保按时完成普查任务；2. 实地勘察人员必须具备相关专业知识和技能，确保勘察数据的准确性和可靠性；3. 数据整理人员必须认真负责，确保普查数据的完整性和规范性；4. 统计分析人员必须具备数据分析能力，确保统计报告的科学性和可信度；5. 结果公布必须及时、公正、公开，确保普查结果的真实性和客观性。
五、实施保障。
1. 提供必要的普查工具和设备，确保普查工作的顺利进行；2. 提供必要的培训和指导，确保普查人员具备必要的专业知识和技能；3. 加强督导和检查，确保普查工作的质量和进度；4. 加强宣传和引导，确保社会各界的理解和支持。
六、总结。
管线普查是城市管理的重要工作，对于城市规划、建设和管理具有重要意义。
本文档制定了一套管线普查实施方案，旨在确保管线普查工作的高效、准确和顺利进行，为城市规划、建设和管理提供科学依据。
希望全市各级部门和广大社会各界能够共同努力，积极支持和配合管线普查工作的开展，共同推动城市管理工作取得新的进展和成就。

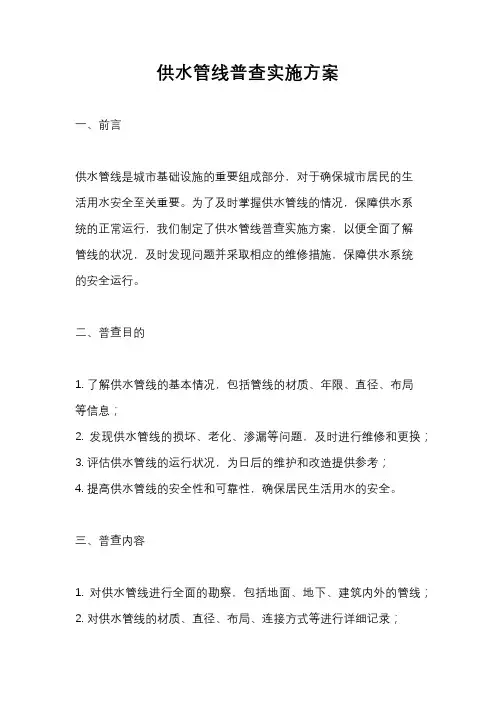

供水管线普查实施方案
供水管线普查实施方案一、前言供水管线是城市基础设施的重要组成部分，对于确保城市居民的生活用水安全至关重要。
为了及时掌握供水管线的情况，保障供水系统的正常运行，我们制定了供水管线普查实施方案，以便全面了解管线的状况，及时发现问题并采取相应的维修措施，保障供水系统的安全运行。
二、普查目的1. 了解供水管线的基本情况，包括管线的材质、年限、直径、布局等信息；2. 发现供水管线的损坏、老化、渗漏等问题，及时进行维修和更换；3. 评估供水管线的运行状况，为日后的维护和改造提供参考；4. 提高供水管线的安全性和可靠性，确保居民生活用水的安全。
三、普查内容1. 对供水管线进行全面的勘察，包括地面、地下、建筑内外的管线；2. 对供水管线的材质、直径、布局、连接方式等进行详细记录；3. 检查供水管线的运行状况，包括是否有渗漏、老化、损坏等情况；4. 对供水管线周边环境进行调查，包括是否有施工、改造等影响管线安全的因素。
四、普查方法1. 实地勘察：由专业人员组成的普查小组，对供水管线进行实地勘察，记录每一处的情况；2. 使用先进设备：利用先进的管线探测设备，对地下管线进行探测，确保不遗漏任何一处管线；3. 数据记录：对普查得到的数据进行详细记录，包括文字描述、照片、视频等多种形式；4. 综合分析：对普查数据进行综合分析，评估供水管线的整体状况，制定维修和改造方案。
五、普查结果处理1. 对普查结果进行分类整理，形成普查报告，包括供水管线的基本情况、存在的问题、建议的维修措施等；2. 提出改进建议：根据普查结果，提出改进建议，包括维修、更换、加固等方面的建议；3. 制定维修方案：根据普查结果和改进建议，制定供水管线的维修方案，确保供水系统的安全运行；4. 定期跟踪检查：对维修后的供水管线进行定期跟踪检查，确保管线的安全和可靠运行。
六、总结供水管线普查实施方案的制定，对于保障城市供水系统的安全运行具有重要意义。
只有及时了解供水管线的情况，才能有效地发现问题并采取相应措施，确保供水系统的安全和可靠运行。
农村供水管网排查方案
农村供水管网排查方案背景随着现代化进程的不断推进，农村地区供水事业的发展也得到了快速的发展。
但是，由于供水管网的建设和维护管理水平的不断提高，对于管道的排查和施工维修也变得异常重要。
为了保证供水系统的持续性和稳定性，必须对管道进行定期的保养和排查。
目的本文旨在提供一个实用有效的农村供水管网排查方案，以确保管道的运行状况，防止出现意外事件，提高供水质量和服务水平。
管道排查步骤对于农村供水管网的排查，需要按照以下步骤进行实施：第一步：梳理管道档案对于每一条管道的档案都需要进行记录和管理，在进行排查之前需要对管道进行梳理，查看相应的档案和信息，包括管道的位置、材质、规格等。
第二步：地面排查地面排查是最直接的排查手段，需要仔细观察管道的运行情况。
在排查的过程中，需要关注以下几个方面：•管道的明显变形，如出现裂缝等•管道周边土壤松动、塌陷•管道周边是否存在漏水或积水等情况第三步：开挖排查在地面排查中发现问题之后需要进一步进行开挖排查。
开挖排查需要在保证地面安全的前提下进行，排查过程中需要注意以下细节：•确保安全，保证管道运行和施工人员的安全•做好现场标识，避免误伤管道•排查时要对管道材质、断面进行详细的检查第四步：排查记录整理在排查的过程中，要对每一条管道的情况进行详细记录，包括排查时间、具体地点、排查人员等细节信息。
排查结束后，需要将相关记录整理成文件，并进行归档保存以备将来查询。
注意事项在农村供水管网的排查过程中，需要特别注意以下几个方面：•安全第一，排查前要进行充分的安全防护工作•对于特殊情况要做好应急处理准备•排查结束后要及时将记录整理，做好文件归档工作结论按照以上步骤进行排查，可以有效地掌握管道的运行情况和存在的问题，以便对管道进行及时维修和更新。
同时也可以起到预防问题的作用，保证供水系统的稳定性和安全性，为农村供水事业的发展提供有力保障。

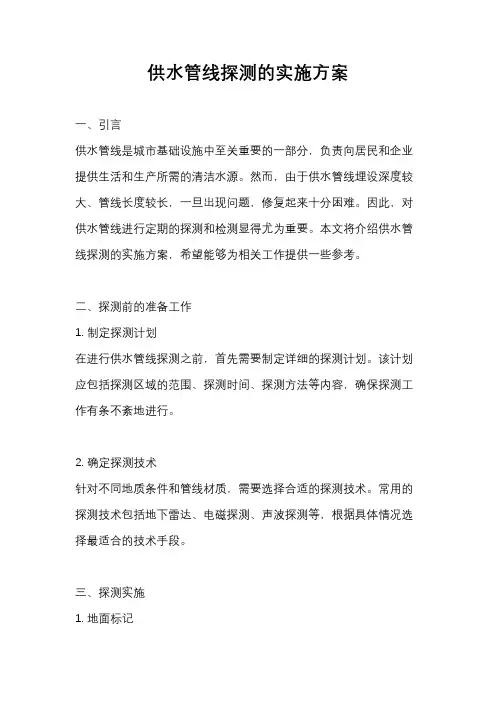

供水管线探测的实施方案
供水管线探测的实施方案一、引言供水管线是城市基础设施中至关重要的一部分，负责向居民和企业提供生活和生产所需的清洁水源。
然而，由于供水管线埋设深度较大、管线长度较长，一旦出现问题，修复起来十分困难。
因此，对供水管线进行定期的探测和检测显得尤为重要。
本文将介绍供水管线探测的实施方案，希望能够为相关工作提供一些参考。
二、探测前的准备工作1. 制定探测计划在进行供水管线探测之前，首先需要制定详细的探测计划。
该计划应包括探测区域的范围、探测时间、探测方法等内容，确保探测工作有条不紊地进行。
2. 确定探测技术针对不同地质条件和管线材质，需要选择合适的探测技术。
常用的探测技术包括地下雷达、电磁探测、声波探测等，根据具体情况选择最适合的技术手段。
三、探测实施1. 地面标记在进行供水管线探测时，首先需要在地面进行标记。
可以利用标志桩、标线等方式，将探测范围清晰地标记出来，以便后续的实地探测工作。
2. 仪器调试在开始实地探测之前，需要对探测仪器进行调试和校准。
确保仪器的准确性和稳定性，以提高探测的效率和准确度。
3. 实地探测根据前期制定的探测计划，进行实地探测工作。
在进行探测时，需要密切配合操作人员，确保探测的全面性和准确性。
四、数据处理与分析1. 数据采集在实地探测完成后，需要对探测仪器采集到的数据进行整理和存储。
确保数据的完整性和可靠性。
2. 数据分析利用专业的数据分析软件，对采集到的数据进行分析。
通过数据分析，可以准确地确定供水管线的位置、深度、管径等重要参数。
五、报告撰写与成果应用1. 报告撰写根据数据分析的结果，撰写详细的探测报告。
报告应包括探测范围、探测结果、存在问题及建议等内容，为后续的管线维护和修复提供参考依据。
2. 成果应用利用探测成果，及时进行供水管线的维护和修复工作。
同时，可以为城市规划和基础设施建设提供重要参考信息，确保供水管线的安全和稳定运行。
六、结语供水管线的探测工作对于城市的供水系统具有重要意义，希望本文介绍的实施方案能够为相关工作提供一些帮助。
供水管网巡查方案
供水管网巡查方案一、管道巡检1、工作准备（包括各小区用水单位管网登记资料、检漏仪以及其他巡检需用工具）。
2、按步骤进行检查（1）入户水表管道是否泄漏。
（2）单元户外引入管地上部分外观是否良好，防腐状况以及地下管道是否有泄漏。
（3）楼前各井口、电缆沟、暖沟有无不明液体。
（4）管架是否有腐蚀损坏情况，有无占压隐藏情况。
（5）手抄式表箱内是否有积水，表池内是否有变形损坏现象，表池内表前后接头有无泄漏，下陷现象。
3、工作处理情况（1）巡检工作开始到结束，都要向小区物业管理单位通报，并与用水单位保持联系。
（2）巡检过程中发现异常情况应及时向小区物业或用水单位通报，并请求必要协助。
（3）如发现严重泄露事件，应第一时间向部门负责人或值班领导汇报，由部门负责人向上级领导汇报，巡检人员及时监护现场，防止事态扩大。
（4）启动抢险预案以后，抢险人员必须严格按照规范的操作流程工作，确保安全工作，将损失控制到最小额度。
（5）抢险工作结束后，工作人员需做详细记录，并通报用水单位签字确认，部门的工作日志及时上报领导审核。
二、供水主线巡检步骤1、首先检查管道覆土是否完好，有无塌陷或开挖取土现象，其它施工单位施工中对我公司管线是否有损坏现象。
2、观察管道沿途周围的情况，主要对与供水管道相邻的地裂带、电力、电缆槽沟进行检查，察看是否存在漏水。
1、巡检人员必须熟悉我公司的管线的详细位置，及管线技术参数，如：管线、型号、水压等。
2、巡线人员必须认真、细致对管道进行检查，要定期对供水管网保护措施进行测试，发现安全隐患，汇总后及时向部门负责人上报并作出详细的巡线记录。
三、阀井的巡查及维修1、流程检查－记录—统计汇总—安全隐患维修—存档上级部门——定期抽查2、步骤(1)查看阀井外观是否破损，如：井盖、井圈及周围情况等。
（2）巡井人员下井主要检查井内是否存水，阀门、外漏管道是否有变形、裂纹、闸阀井是否完好等情况。
（3）阀井检查工作结束后，工作人员必须认真填写记录，将阀井井盖盖好，以免行人坠落，将记录情况一天一上报，并在井内做标记或挂牌，以便部门复检以及领导定期抽查。
管网普查流程
管网普查主要流程
1.了解咨询
熟悉当地供水管网的大致走向，水压，用水量，水表以及各种阀门、管材的类型，位置，数量及安装过程中的维修记录等相关信息。
2.划分测漏区域
1．根据经验对最有可能漏损的区域进行测量，要尽快查出。
以便快速的查出漏水点，有利于快速的进行维护。
降低损失。
2．对可能发生漏损的区域进行测量。
3．对整个区域进行全面普查。
3.实地扫描、漏点预定位
按照划分的区域对整个管网进行实地认真的扫描，采用检漏仪，配合听音杆等设备对整个管网逐一的排查，查到疑似漏点对其进行实地标记。
以便精确定位时找到相关位置。
4.漏水点精确定位
对疑似漏点进行精确定位，采用检漏仪对疑似漏点区域进行仔细的排查，反复的测试。
确认相关位置后，采用钻机钻取位置，再用听音杆插入管壁测试。
如无疑问，就确认其位置。
做上标记等待开挖修复。
5.路面开挖修复
对漏点进行实地土方开挖，开挖过程中务必要小心谨慎，以免因为施工原因导致管的二次破损。
修复的主要流程为：土方开挖、寻找漏点、停水、开挖土方、确认管道破损状况。
然后根据管材选择修复的方案。
对其进行修复填补。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自来水供水管网查流程
随着城市信息数字化进程的不断推进，各行业对数字信息的要求不断提升，今天以武昌自来水行业为例，为大家介绍下自来水行业自来水供水管网普查的初略流程以及会用到的设备。
（普查原因）由于历史的原因和客观条件的限制，武汉市自来水公司管网的基础资料缺损不全，可信度也低，图物不符，严重制约了管网管理水平的提高，以致影响到城市供水的改善和发展。
为此，公司成立了武昌管网普查工作组，利用较先进的探测、制图等技术、设备，制定规范的作业操作程序，对数据格式、图形符号等进行标准化和数字化处理，形成了一套较有成效的工作方法和程序。
1 准备工作
1.1方案的确立
立项方案和工作计划的确立是普查工作开始的前提。
为此制定了《武昌供水管网普查立项方案》和《武昌供水管网普查组工作计划》，提出了明确的工作目的和内容，确定了组织机构和工作程序，列出了人员及设备的配置和工作进度表。
还制定了15种管网普查中使用的表格，以及普查资料质检表、管道维修质检表。
为了保证管网图形和设施坐标定位的准确性，工作组按照国家有关的规范并结合企业实际情况制定了《武昌管网图形矢量化标准》和《武昌管网普查勘测工作技术要求》，从原则上保证了普查底图和基础数据的正确性。
1.2节点编号的制定
以前供水管网设施的编号并不统一，给供水设施的管理带来很大不便。
普查过程中，在设施编号的问题上取得了突破性的进展。
据估计，武昌地区管网附属设施中，总设施数约15000个，其中口径在100 mm以上的各类供水阀门约有9000个，消防设施约有3000个，口径在40
mm以上的水表点位约有3000个。
为了将这庞大的节点数分清楚，赋予它们唯一的标识，并能适应以后GIS数据库录入的格式，工作组以不同的1∶2000图号为基本区域进行管线设施点位的编号，制定了《供水管网节点编号规定》。
经过操作人员和有关专家反复讨论和修改，最后确定编号共由9位数字和字母组成，即由1∶2000图号、1∶500区号、设施类型和设施序号组成。
每个设施点都对应唯一的一个编码，且具有直观、容易查询的优点，为普查的顺利进行和普查成果的统计、保存，以及GIS数据库的建立都奠定了良好的基础。
1.3人员结构及责任体系的配置
普查工作组一共有40多人，有经验丰富的管线所（知情普查工作的部门）师傅，也有具备新知识、新技术的专业技术人员。
工作组根据不同专业对人员进行了分工。
为了保证普查成果的质量，必须建立一套完整的质量保证体系。
为此，工作组将工作人员的责任和质量结合起来，建立了质量保证责任体系。
经过实践，证明这一套质量保证体系是行之有效的。
1.4设备的配置
为了保证管网图形测量和定位的准确性，工作组配备了较为先进的GPS定位系统、
全站仪、雷达探管仪等专业探测仪器，并利用GPS技术布设了GPS控制网；配备了可以满足AUTOCAD复杂图形绘制和大量普查资料数据输入的计算机设备和网络设备。
硬件设施的配备一方面在很大程度上提高了工作效率，另一方面也大大提高了这次普查结果的技术含量。
1.5作业流程的确定
为了能使普查工作有条不紊地开展，明确各个工作小组的作业顺序，协调小组之间的相互关系，工作组根据作业的顺序。
1.6人员的培训
为了使普查工作能够顺利开展，普查组对参加普查的所有人员进行了培训，并结合各专业组进行了分项培训。
总体培训，主要明确普查的目的、进度和整体工作流程，强调认识统一和协作精神。
对调查组、管线探测组、内业组在表格的填写、测量、探管仪器设备的使用和内业计算机制图上以及管线调查成果的检核、数据的录入等方面进行了培训，作业过程要求准确无误，保证调查成果的正确性。
2普查工作
2.1普查初试
在普查开始的初始阶段，拟定头两个月为普查初试时间，以确定操作原理和方法的可行性以及各种表格和规范的适应程度，及时收集各组反馈的信息，调整工作流程，对各种表格的格式和填写内容根据实际情况的需要进行了添加和删改。
2.2管网附属设施的调查
管线调查组首先对整个武昌区的供水区域进行分片，3个调查组分3片作业，各调查组到户外进行设施点的实地调查和核实之前，首先对原有管网资料进行整理。
在调查完一处后，需要填写涉及调查内容的所有表格，并绘制阀门、消防和水表等设施点位的栓点图。
调查人员发现：一天的户外调查工作量，需要3天的内业工作才能跟得上。
为了提高工作效率，调查组人员采取轮换作业的方式，合理分配内外业人员的工作量，使调查工作量与内业工作量达到相对平衡，并且使每个调查人员都掌握了内外业工作的内容和方法，调查人员整体工作水平得到了提高。
2.3管网地形的测绘
管线的调查结果需反映到1∶2000管网图上。
由于地形图资料不是最新的，造成图上的地形与实地不符，无法找到管线，或是调查结果无法反映到图上。
这时，调查组就需要填写《地形勘测通知单》，由勘测组进行地形的测绘与成图。
勘测组主要是利用全站仪等测量仪器对需要测绘的区域进行户外实地测量，测得的数据在内业利用CAD直接绘制成数字化地形图。
参照原图一定地物的相对位置或是确定出所测区域内某两个点的控制坐标，测量人员将绘制的地形图套绘到1∶2000管网图上，或是单独一个区域绘制一张图，最后将测绘成果返还到调查组再进行调查或管线上图。
2.4管线的探测
同样，当调查人员对不明管线无法进行调查时，需要填写《管线探查通知单》，交
给管线探测人员。
管线探测人员利用包括雷达探管仪在内的先进探管设备进行实地探测，并将探测结果反映到1∶ 2
000管网图上并填写管线探测的相应表格。
当因地形不详无法反映探测结果时，也需要对该区域进行地形测绘，测绘成果返还给探测人员，再进行管线的绘制上图。
管线探测的平面位置精度不大于实地±(10+0.07
h)cm，埋深精度根据所测管径的大小一般不大于±(5+0.07 h)cm(其中h为地下管线中心线的埋设深度)。
2.5管网附属设施的定位
为了保证管径100 mm以上、1万多个设施点位的三维坐标定位的相对误差不大于10
cm，需要逐级建立控制网。
在勘测技术要求中对控制网的建立和设施点的测量进行了详细的说明和规范。
我们先建立起含有237个四等GPS控制点的骨架网，在达到精度要求的前提下进行一、二级导线的布设，其中GPS点和导线点的高程都要达到四等水准测量的精度。
在布设完一、二级导线的基础上，再进行管线设施的坐标定位测量，从而保证了最后一级设施点位坐标测量的精度。
在测得设施点位坐标后，需要将每一个设施点展绘到CAD数字化图形中，将原来管网图的设施点位置进行校正，并完善普查规定的与设施点相对应的表格。
结合前期管线调查的成果，将设施点和管线以及地形进行汇总，得到具有准确坐标数据、详实的管网分布图。
2.6质量检核
从管线的调查、坐标体系的建立到图形成果的汇总，都需进行质量检核，并填写质量检核表。
对调查成果的检查包括节点编号的正确性和完整性；地形修测的成果检核包括修测内容的完整性和精度的可靠性；对设施点定位的检核包括各等级控制网的精度和设施点定位的准确性和完整性；普查成果计算机数据库录入的检核包括各种数据和电子卡片录入的一致性和规范性。
由各个分项工作的组长负责调查、勘测、绘制等内容的自我检核，调查与勘测在进行实地作业时，还可以互校；在数据录入时也可以对调查资料进行核对，这样经过层层检核，保证了普查成果的真实性和可靠性。
2.7数据的录入
为了便于对普查资料进行计算机管理，并能为以后的供水管网GIS系统的建立奠定基础，工作组将普查的成果数据输入到计算机中，建立起了基于Office97中ACCESS下的普查成果数据库和查询系统。
相应建立了《管网普查设施清单》、《管网普查管网设施统计表》等成果表格的计算机数据库，数据库可以按照管网的材质、口径、埋设年代等项目进行查询和统计，方便了对管网设施的检核和统计。
同时绘制了各种设施栓点图的计算机电子卡片，建立了破管分析情况统计数据库，为管网的更新和管理提供了有效的依据，为以后的GIS平台的建立打下了基础。
3结语
在进行普查的同时，供水建设也在快速地发展。
为了保证普查结果具有现势性，并对基本管网图形实现动态管理，必须考虑如何解决管网普查工作中的"边清边乱、前清后乱"的问题。
为此工作组通过公司协调，使各管道施工部门与普查和图形管理工作密切配合，保
证竣工图的返回及时率。
另外，对返回的竣工图进行校核及时上图，使老管线通过普查变得清楚，新装管线也及时准确地反映到普查成果中，进一步提高了普查成果的利用效果。
管道维修工程是管道及其设施变更的重要渠道，结合管网管理的要求，建立了新的《管道维修工程质检表》的格式。
