地下室防水施工质量控制成果报告
地下室防水工程质量控制
关键词 ： 下 室； 地 防水 ； 工 工 艺 施
１ 地下 室底 板垫层 面防 水涂料 施工
连续进行， 每层厚度不超过 ３ ０ ４ ０ ｍ， ０ ～ ０ ｍ 两层浇筑的时间间隔一般
ｈ先用振动棒插捣 ， 再用平板振动器满振一遍 。 １ 首先要做好基坑的降水， ． １ 保持坑底干燥。如果是连贯的砂土层 ， 不超过 ２ ，
以免接缝处新旧混凝土收缩相差过大而产生裂 布置井点降水， 四周明沟排水， 底板 地基上加做以级配碎石为导滤层 ， 筑时间间隔不能太长， 土工布为过滤层的盲沟， 把水排向明沟到集水井 中。 工程施工期 间， 地 缝 。在继续浇混凝土前将施工缝处松散的混凝土凿除， 清理浮粒和杂 用水冲洗干净 ， 保持湿润 ， 再铺 ３ ５ ｒ ０～ ０ ｍ厚的同种 １１ ａ ： 水泥砂 下水位控制低于底板混凝土 ３０ ｍ 以上， ０ｒ ａ 以保证防水层的施工质量 物 ， 浆。 为使新老混凝土紧密结合 ， 要避免震动棒碰老混凝土。 与防水混凝 及底 板混 凝土 的浇筑 质量 。 １ 地下室底板垫层面防水涂料施工前 ， － ２ 垫层面应清理干净 ， 表面刷 土墙相连接的非防水混凝土墙 ，防水混凝土超过非防水混凝土墙位
２ 自防 水混凝 土结构 施 工
曲。 拆模后注意检查止水带周围混凝土是否密实 ， 如有蜂窝等缺陷， 在 下一段混凝土沲工前进行处理。 底板后浇带封 口时间很长 ， 未封口前 ，
２ 模板工程 ． １
８ １ 垫层 ｌＯ ｍ厚及防水层 。垫层不抗裂， Ｏｍ 易漏水而 防水混凝土所用模板 ， 除了满足一般要求外 ， 特别注意模板拼缝 此位仅有 Ｃ ～Ｃ ５ 严密 ， 支撑牢 固， 模板表面隔离剂刷均匀及采取防 Ｉ Ｅ 模板漏浆的措施 ， 使防水层鼓胀破裂 、涌水 ，加强做法是加做 １０ ｒｍ长 ３ ０ ｍ厚 ８０ ａ ０ｍ 以保证混凝土和混凝土表面不 出现砂眼 、 、 砂斑 石子外露和不平顺等 Ｃ ０防水混凝 土， ３ 配筋短向 ｌ ， ４ 长向 １ ， ２ ＠均 ２ ０ ｍ， ０ｒ 钢筋置于 ａ 缺陷。墙柱的模板用 中１ 螺栓夹紧， ２ 以固定模板 ， 抗衡浇捣混凝土时 上层， 撑脚 １， ０双向 ＠１０ ｍ。 ０ｍ 的胀力。 防水混凝土的对拉螺栓均设 Ｉ水片为 ８ ｒｍ× ０ ｍ×３ ｍ。 ２ 混凝土的养护 Ｌ ０ ａ ８ｒ ａ ａ ｒ ． ６
地下室防水工程施工及质量控制

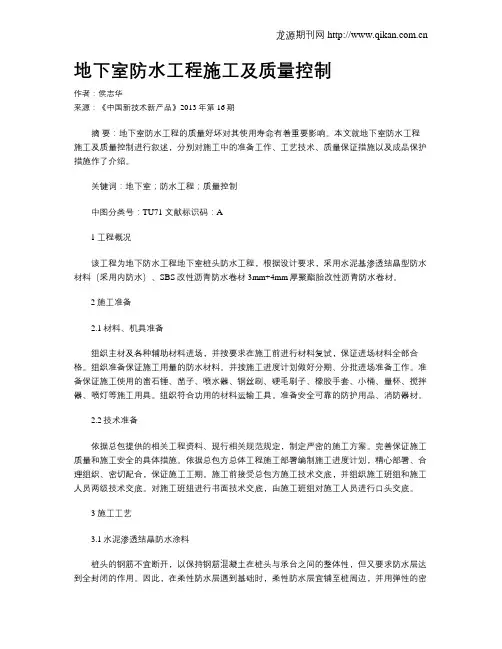

地下室防水工程施工及质量控制作者：侯志华来源：《中国新技术新产品》2013年第16期摘要：地下室防水工程的质量好坏对其使用寿命有着重要影响。
本文就地下室防水工程施工及质量控制进行叙述，分别对施工中的准备工作、工艺技术、质量保证措施以及成品保护措施作了介绍。
关键词：地下室；防水工程；质量控制中图分类号：TU71 文献标识码：A1工程概况该工程为地下防水工程地下室桩头防水工程，根据设计要求，采用水泥基渗透结晶型防水材料（采用内防水）、SBS改性沥青防水卷材3mm+4mm厚聚酯胎改性沥青防水卷材。
2施工准备2.1材料、机具准备组织主材及各种辅助材料进场，并按要求在施工前进行材料复试，保证进场材料全部合格。
组织准备保证施工用量的防水材料。
并按施工进度计划做好分期、分批进场准备工作。
准备保证施工使用的凿石锤、凿子、喷水器、钢丝刷、硬毛刷子、橡胶手套、小桶、量杯、搅拌器、喷灯等施工用具。
组织符合功用的材料运输工具。
准备安全可靠的防护用品、消防器材。
2.2技术准备依据总包提供的相关工程资料、现行相关规范规定，制定严密的施工方案。
完善保证施工质量和施工安全的具体措施。
依据总包方总体工程施工部署编制施工进度计划，精心部署、合理组织、密切配合，保证施工工期。
施工前接受总包方施工技术交底，并组织施工班组和施工人员两级技术交底。
对施工班组进行书面技术交底，由施工班组对施工人员进行口头交底。
3 施工工艺3.1水泥渗透结晶防水涂料桩头的钢筋不宜断开，以保持钢筋混凝土在桩头与承台之间的整体性，但又要求防水层达到全封闭的作用。
因此，在柔性防水层遇到基础时，柔性防水层宜铺至桩周边，并用弹性的密封材料（密封膏或双面粘密封胶带）封严。
桩头顶部在彻底清理干净后，桩头周围平整密实放置止水条，抹20mm厚高强度的聚合物水泥砂浆进行找平，在涂刷水泥基渗透结晶型防水涂料；渗透结晶防水涂料涂刷面积使其超出桩身周围50mm以上，以便覆盖桩身周边的密封材料与柔性防水层。
(完整版)提高地下车库防水质量(QC成果)
提高地下车库防水质量山东德信建设集团股份有限公司第十分公司QC小组二0一五年十一月目录一、课题选择 (01)二、QC小组概况 (01)三、选题理由 (01)四、现状调查 (02)五、原因分析 (02)六、确定要因 (03)七、制定对策 (04)八、实施对策 (06)九、效益对比 (07)十、巩固措施 (08)十一、总结及今后打算 (08)一、课题选择烟台港西港区村庄搬迁安置小区工程地下2层，地上30层；地下建筑面积3948M2，地上建筑面积25000M2。
总防水面积13000M2。
本工程地下室防水工程按《地下工程防水技术规范》(GB50108-2001)和地方的有关规程和规定设计，防水等级为二级。
地下部分混凝土全部采用P6防水混凝土。
地下室外墙粘贴3厚聚氨酯改性沥青防水卷材，卷材防水层经检查合格后，覆盖50厚挤塑泡沫板作为保护层。
基础底板采用在垫层上粘贴3厚聚氨酯改性沥青防水卷材这一课题成立QC小组对此课题进行专门分析研究。
二、QC小组概况三、选题理由1、我公司为了提升公司形象，提高品牌影响力，因此要求项目部必须优质、文明建设好在建项目。
2、地下室防水是一个复杂的施工环节，也是我项目部比较重视的一个环节，大面积的地下室防水是本工程的一个重点和难点。
3、通过QC活动，小组能够找到行之有效的地下室防水的施工质量保证措施。
4、由于地下室的主体结构（主要是底板和外墙）长期埋在潮湿的土中或浸在地下水中，时时刻刻受到地下水的侵蚀渗透，如果在防水环节上出现纰漏，将直接影响到使用功能，乃至建筑物的使用寿命。
四、现状调查小组在选定课题之后，对由模板工程导致的混凝土实测影响的现状进行了详细的调查，调查对象为：近年由大型房地产公司开发，综合实力强的施工单位参建的建筑工程，通过对500个检查点进行统计，统计结果如下：通过上面的排列图，我们可以看出，混凝土的振捣不密实和混凝土裂缝这一项目发生的频率达到80%，属于A 类因素，因此，我们确定造成地下室防水质量缺陷的主要原因是混凝土的振捣不密实和裂缝五、原因分析我小组成员针对排列图中得出的主要问题，进行了多次讨论，广泛收集现场操作人员的意见，查阅各种相关规范和施工作业手册，并应用因果分析原理和方法对引起地下室防水混凝土振捣不密实和开510152025振捣不密实和混凝土开裂防水材料不符合要求防水卷材粘结不牢固止水钢板不符合要求其他裂可能产生的的因素进行分析，找出末端影响因素，绘制了因果分析图。
论地下室防水施工质量控制
项目管理与质量控制摘要：本文针对地下室防水结构自防水和外防水质量控制进行了详细论述。
关键词：地下室 结构自防水 渗透结晶 防水涂料 防水卷材防水层１ 工程概况该工程采用人工挖孔桩桩基础、局部嵌岩基础，主楼剪力墙结构，裙楼为框架剪力墙结构，正负零以下两层，正负零以上二十八层，总建筑面积约66208㎡，其中地下室建筑面积19800m2, 底板采用梁板式结构，板厚500;局部嵌岩基础1900立方,最大厚度5.10米；防水等级为Ⅱ级,防水设计为刚柔结合的防水体系：底板、外墙壁板、顶板采用混凝土结构自防水，混凝土C35抗渗等级为S8；底板防水层采用深圳永固牌渗透结晶防水涂料进行背水面设防；壁板及顶板采用渗透结晶防水涂料迎水面设防，顶板上做园林景观工程加设SWD-8A三元乙丙高分子2mm厚橡胶防水卷材的防水层。
２ 施工的难点结构自防水混凝土质量控制，嵌岩基础大体砼的抗裂防水, 底板防水层采用渗透结晶防水涂料进行背水面设防，壁板外防水采用渗透结晶防水涂料质量控制，园林景观工程做复合防水质量控制。
３ 结构自防水混凝土施工３．１ 砼原材料的选定及配合比确定3.1.1 对原材料的要求（1）水泥：根据大体积砼的特点，为尽量降低水泥的水化热，在满足砼质量和泵送要求的条件下，尽量减少水泥用量。
选用云浮银羊P・Ⅱ42.5R水泥，水泥进厂时按规定进行复检，其各项指标均符合国家标准要求。
（2）粗、细骨料：粗、细骨料是砼的重要组成，它在砼中主要起骨架的作用，并且对胶凝材料的收缩具有一定的抵抗作用。
（3）掺合料：粉煤灰是一种活性较好的掺合料，且其水化热远低于水泥，在砼中主要起到改善砼和易性，降低水化热等作用。
（4）高效缓凝减水剂：使用高效缓凝减水剂以降低水及胶凝材料用量，使砼密实性提高，收缩减少达到抗裂防渗的作用。
（5）膨胀剂（或防水剂）：为提高砼的密实性，补偿砼收缩，减少裂缝出现。
选用UEA-E型膨胀剂，其各项指标均符合国家标准要求。
地下室施工质量控制

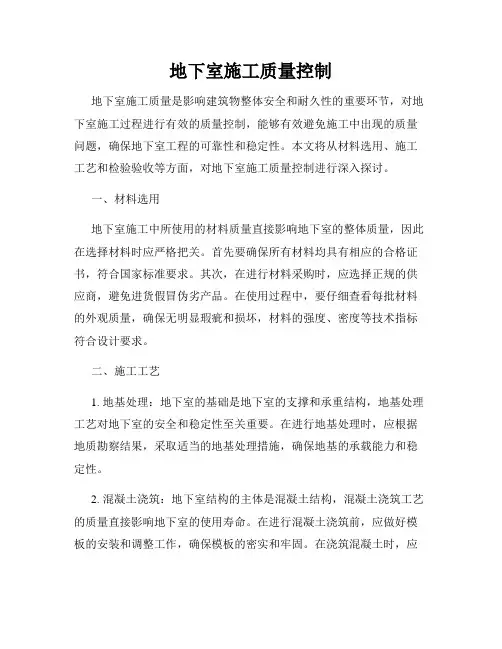

地下室施工质量控制地下室施工质量是影响建筑物整体安全和耐久性的重要环节，对地下室施工过程进行有效的质量控制，能够有效避免施工中出现的质量问题，确保地下室工程的可靠性和稳定性。
本文将从材料选用、施工工艺和检验验收等方面，对地下室施工质量控制进行深入探讨。
一、材料选用地下室施工中所使用的材料质量直接影响地下室的整体质量，因此在选择材料时应严格把关。
首先要确保所有材料均具有相应的合格证书，符合国家标准要求。
其次，在进行材料采购时，应选择正规的供应商，避免进货假冒伪劣产品。
在使用过程中，要仔细查看每批材料的外观质量，确保无明显瑕疵和损坏，材料的强度、密度等技术指标符合设计要求。
二、施工工艺1. 地基处理：地下室的基础是地下室的支撑和承重结构，地基处理工艺对地下室的安全和稳定性至关重要。
在进行地基处理时，应根据地质勘察结果，采取适当的地基处理措施，确保地基的承载能力和稳定性。
2. 混凝土浇筑：地下室结构的主体是混凝土结构，混凝土浇筑工艺的质量直接影响地下室的使用寿命。
在进行混凝土浇筑前，应做好模板的安装和调整工作，确保模板的密实和牢固。
在浇筑混凝土时，应遵循标准的浇筑工艺，控制浇筑速度和振捣度，防止混凝土出现空鼓和裂缝。
3. 防水处理：地下室是易受潮湿影响的区域，防水工程是地下室施工的重要环节。
在进行防水处理时，应选用符合要求的防水材料，并严格按照设计要求进行防水施工。
同时，要注意对施工接缝的处理，保证防水层的连续性和有效性。
4. 排水系统：地下室的排水系统是防止地下室受潮和渗水的重要设施，排水系统的设计和施工应合理可靠。
在设计排水系统时，应考虑排水管道的材质和排水坡度，确保排水系统畅通无堵塞。
三、检验验收地下室施工完成后，应进行严格的检验验收工作，确保地下室施工质量符合设计要求。
在进行检验验收时，施工单位应提供相关的施工记录和质量检测报告，验收单位应认真查验，并对施工质量进行评估。
如果发现施工质量存在问题，应及时指出和整改，确保地下室的质量达到标准要求。
地下室防水工程施工及质量控制
要： 地 下 室 防水 工程 的质量 好坏 对 其使 用寿 命有 着 重要 影响 。本 文就 地 下室 防水 工程施 工及 质 量控 制进 行叙 述 ， 分别 对
施 工 中的 准备 工作 、 工 艺技 术 、 质量 保证措 施 以及 成 品保 护措 施作 了介 绍 。 关 键词 ： 地下室； 防水 工程 ； 质量 控制
原 因 。 由于燃 气 工程 的特 殊性 ， 尤 其 是 地 出建 议 ， 将“ 先变 更 ， 后算帐” 的现 状 改 变 推广 应用 。 随着 我 国燃气 产业 的快 速 发展 下 原有 管 道 比较 复杂 ， 经 常在 施工 中遇 到 为 “ 先算帐， 后 变更 ” 。 特别 天燃 气 产业 ， 燃 气 管 道运 用 技 术及 施 意 想不 到 的 困难 或 与其 他 管道 冲突 、 施 工 ３严 格 现场 签证 管 理 工工 艺 的 １ ３ 趋 成熟 ，这是 社 会 的福 音 ， 同 工 程 施 工 的 现 场 签 证 是 常 见 的 一 项 时可 以更 大地 造福 人 民 。 设 计变 化 更频 繁 的改 变 ，材料 的替代 ， 改 变施 工 程序 和其 他不 可 预 见 的问 题 ， 这 些 工 作 ， 但如果管理不到位 ， 这 可 能 会 给 燃 参考 文献 问题 的 出现 会项 目成本 增加 。 造 价工 程 师 气 管 道施 工 工程 带 来不 必 要 的损 失 ， 这 就 『 １ １ 张 晓松 ， 牛亚 楠 ， 李永威， 福鹏 ， 冯涛． 城 要 求 工 程 监 理 和 甲方 代 表 要 有 高 度 的 责 镇 天 然 气 管道 占压 隐 患现 状 调 研 与 处 理 必须 严 格执 行 工 程变 更 过程 ， 仔细 核 查 工 程量 清 单 和估 计 项 目改 变价 格 ， 根 据 工程 任 感 ， 及 时做 好 的施 工 现 场记 录 。如 开 挖 方 法［ Ｊ ］ ． 煤 气与 热力 ， ２ ０ １ ０ （ ０ ９ ） ． 变更内容 、 技术经济分析 、 计算 项 目变化 和 回填 的管 道 、 监督 应 对坡 口宽 度 、 深度 、 【 ２ ］ 罗 自治 ， 张 传涛 ， 杨勇， 代 向辉 ， 王志祥 ， 长度 、 分 级 的 因 素 做 一个 记 录 ， 方便 申报 陈红 军．国外 管道 失效 原 因分析 及 对我 国 在影 响 投资 总额 ， 并 对业 主 提 出建 议 。 设 计 变 更 是 使 工 程 造 价 提 高 的重 要 数 量 的土 方工 程 和 建设 单 位核 实 ， 如 实 进 管道 管理 建议 ［ Ｊ ］ ． 煤 气与热 力 ， ２ ０ １ １ （ ０ ３ ） ． 因 素 。而 由于燃 气 工 程 的特 殊 性 ， 特 别是 行 签证 。还有 签 证必 须 满 足定 量 要 求 、 不 『 ３ １ ２ ； 磊 明． 城 市埋 地燃 气管 道 风 险评 价 研 地 下原 有 管 线情 况 复 杂 ， 资料不详 ， 经 常 能 出现 定性 和模 糊 的签 证 。 一般 市 政工 程 究［ Ｄ ］ ． 北京 ： 北 京建 筑工程 学院 ， ２ ０ １ ２ ． 在 施 工 时 碰 到 意想 不 到 的 障碍 或 与 其 他 合 同外 费 用所 占的 比较 高 ， 或 局部 实 行单 『 ４ ］ Ｂ ｏ ｎ ｉ ｃ ｉ ｎ ｉ Ｓ ， Ｌ ｅ ｏ ｎ ｅ ｌ ｌ ｉ Ｐ ， Ｓ ｐ ａ ｄ ｏ ｎ ｉ Ｇ． Ｒｉ ｓ ｋ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｏ ｆ ｈ ａ ｚ ａ ｒ ｄ ｏ ｕ ｓ ｍａ ｔ ｅ ｒ ｉ ｌｓ ａ ｔ ｒ ａ ｎ ｓ ｐ ｏ ｒ ｔ ａ — 管位 冲突 ， 施工 图设计变更较多 ， 经 常出 价合同，所 以制订现场签证管理程序 ， 严 ａ
地下室细部防水设计及施工质量控制
摘
要： 结合 湖州 吴 兴 区农 民安 置 房 地 下 室 工 程 ， 绍 了地 下 室 细 部 的 防 水 设 计 及 施 工 过 程 质 量 控 制 ， 介 阐述 了 地 下 室 防 水 效
果 的 好 坏 与 细部 防水 设 计 措 施 及 施 工 质 量 控 制 有着 密切 的联 系 ， 得 了 良好 的 实 践效 果 ， 取 实用 性 强 。 为 解 决 地 下 室 的 防水 质 量 在
端 部应 先用 扁钢夹 紧 ， 扁钢 与结 构 内钢筋焊 牢 ， 将 固
定 扁钢 用 的螺栓 间距 宜 为 ５ ０ｍ ０ ｍ。止 水 带 （ ） 片 的 接 缝宜 为一 处 ， 应设 在 边墙较 高位 置上 ， 不得设 在 结 构 转 角处 ， 接头宜 采用 热压焊 。
后 浇 带 属 于 刚 性 接 缝 设 置 ， 做 成 平 直 缝 ， 构 可 结 主 筋 不 宜 在 缝 中 断 开 ， 必 须 断 开 ， 主 筋 搭 接 长 度 如 则
图 ４ 管 线 穿 外 墙 防 水 大 样
确保 防水 施工 的质量 ， 不能有 明水 ； 但 涂刷 走势 保 持
一
致 整 洁。
待第 一遍 涂 刷 完 成 后 ， 层 已经 初 凝 （ 干 状 涂 手
第 ６期
何 晓静等 ： 地下室细部防水设计及 施工质量控制
４ ９
态 ） 即 可进 行 第 二 遍 涂 刷施 工 。第 二 遍 涂 刷 用 浆 ， 料 的搅拌 ， 比第一 遍涂 刷时 的浆料 略稀 ， 可 但必 须增
何 晓 静 陈 兴 年 张 士 平 ， ， ， 华 勇
Ｈ Ｘ ａ －ｎ Ｈ Ｅ ｉｏｊ ｇ ，Ｃ ＥＮ ｉｇｎａ ＨＡ ｈ－ｉｇ ，ＨＵ ｏ ｇ ｉ Ｘｎ —ｉｎ ，Ｚ ＮＧ Ｓ ｉ ｎ ｐ Ａ Ｙｎ
防水工程施工总结报告范本
防水工程施工总结报告范本摘要：本报告对某防水工程施工过程进行了总结和经验分享。
通过对工程的施工流程、质量控制、安全管理等方面进行回顾和分析，总结了施工中存在的问题和解决措施，提出了一些建议，希望对今后的防水工程施工提供借鉴和参考。
一、工程概况本工程位于某大型商业综合体，总建筑面积约10万平米，主要包括商场、写字楼、停车场等多个功能区域。
工程涉及的防水范围包括楼板、地下室、天台等多个部位。
为确保工程质量和施工进度，施工单位严格按照设计要求和规范要求进行施工。
二、施工流程1.分部工程防水工程按照不同功能区域划分为不同的分部工程，包括楼板防水、地下室防水、天台防水等。
每个分部工程的施工前都要进行施工方案编制和技术交底，明确施工目标和要求。
2.材料准备防水工程涉及的材料种类繁多，施工前要对材料进行检查和验收，确保材料质量优良。
同时，根据不同部位的特殊要求，选择适合的材料进行施工。
3.施工技术防水工程施工技术要求严格，施工单位必须具备专业技术和丰富经验。
在施工过程中，要根据不同部位的施工要求，采取合适的施工方法和技术，确保施工质量。
4.质量控制防水工程的质量关乎整个建筑物的安全和使用寿命，因此质量控制工作尤为重要。
在施工过程中，要严格执行质量验收标准，确保每个施工环节的质量合格。
5.安全管理防水工程施工存在一定的安全隐患，需要加强安全管理工作。
施工单位要加强安全教育和培训，提高施工人员的安全意识，确保施工过程安全稳定。
三、施工问题及解决措施1.材料质量问题在本工程中，部分材料的质量不符合要求，影响了施工进度和质量。
针对这一问题，施工单位采取了积极的措施，及时与材料供应商联系沟通，要求更换合格材料，确保施工质量。
2.施工技术问题在施工过程中，部分施工人员技术水平较低，导致施工质量不稳定。
为解决这一问题，施工单位加强了对施工人员的技术培训和指导，提高了施工人员的综合素质，确保施工质量。
3.质量验收问题部分施工环节的质量验收不到位，造成了一定的质量问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q C成果报告
课题名称：地下室防水施工质量控制
类型：技术攻关型
发表单位：南通四建集团有限公司
小组名称：南通四建第七建筑QC小组
发表人：陈继伟
编写人：陈继伟
二0一三年二月二十日
一、工程概况：
金域蓝湾公馆工程位于扬州市开发区顺达路以东、开发西路以北。
由江苏恒通金鑫置业有限公司投资兴建，由常州市规划设计院及上海同设建筑设计院有限公司共同设计，扬州金泰建设监理有限公司和扬州润扬建设监理有限公司共同监理，南通四建集团有限公司总承建，扬州市质量监督站监督。
本工程住宅楼总建筑面积112719.43㎡。
由16个单体工程及一个人防地库（三期）组成，均为地下一层，筏板基础。
自行车库地下室底板底标高-4.45m，底板厚度40cm，地下室墙板厚度25cm，砼标号C30，抗渗等级S6。
人防地库建筑面积21750㎡。
底板底标高-6.50m，底板厚度40cm，顶板厚35cm，板墙30cm，砼标号C40，抗渗等级S8。
本工程质量目标定为：争创“扬子杯”。
二、小组简介
三、选题理由：
四、现状调查：
工程开工前，
QC 小组组长顾晓峰组织小组
成员对扬州市区近年
来竣工的地下室
工程进行走访调修情况进行了频率
缺陷项目统计表
编制人：陈继伟 2012年11月20日
日
4、砼级配采用优良的连续级配，选用优质的，粗、细骨料和优质的水
泥。
并复检合格后方能使用。
5、QC 活动多年，经验较为丰富。
细部处理
不到位
混凝土裂缝 连通口伸缩缝橡胶止水带处渗漏 外板墙水平施工缝止水钢板处渗漏
外墙防水处理不当 露筋 0
20
40
60
80
%）
6、选择优秀的劳务班组及优秀的施工操作人员，加强对施工过程中的监控，尽量避免在施工过程中人为因素造成工程质量缺陷。
7、连通口伸缩缝中埋式橡胶止水带要选择采用GB18173.2-2000《高分子防水材料止水带》标准组织生产的合格产品。
橡胶止水带的寿命与建筑物同等寿命。
结论：只要我们积极参与，发挥长处，实事求是，按PDCA循环扎扎实实开展活动，一定能够实现目标。
六、原因分析
对混凝土裂缝和连通口伸缩缝橡胶止水带处渗漏这两个主要缺陷，结合本工程的实际情况进行了详细分析，详见下面关联图
制图：陈继伟 2011年4月2日七、确定要因：
要因确认表
制表人：陈继伟 2012年11月20日结论：影响混凝土裂缝和连通口伸缩缝橡胶止水带处渗漏的主要原因为：
1、外加剂质量问题；砼浇筑过程中振捣不密实；
2、新老混凝土接搓不密实；
3、连通口伸缩缝橡胶止水带质量不过关，橡胶止水带固定不牢固，止水钢板设置不合理；
4、制度不完善，责任不明确；
5、技术交底不具体。
八、制定对策：
对策表
制表人：陈继伟 2012年11月20日九、对策实施
实施一、针对质量责任制度不健全
为了加强全体施工人员的质量意识，QC小组成员陈兆建、易均负责制定了一套完善的质量责任制，2011年3月16日由顾晓峰组织召开全体施工管理人员及班组长会议，明确了攻关目标、质量责任以及一系列的奖惩制度。
责任到人，认真进行质量检查。
贯彻操作人员自检和专职检查相结合的方法，组织施工队进行自检活动，做好自检数据的积累和分析工作。
专职质量检查员易均要加强施工过程中的质量检查工作,做好预检和隐蔽工程验收工作。
通过自检和专职检查,发现质量问题,及时进行处理,保证不留质量隐患。
由QC
小组成员曹志斌、陈兆建监督落实。
实施二、针对技术交底不具体
1、由陈兆建负责编写操作工艺，明确每道工序的操作方法和要领。
并于2011年4月2日组织全体施工人员进行全面的有针对性的交底，并要求交底人和被交底人签名。
2、交底完成后，为了进一步证实施工人员的了解程度，2011年4月10日由顾晓峰对交底的内容进行了一次摸底考试，考试成绩比较理想，平均分数为88分。
实施三、针对外加剂质量问题
1、外加剂的选用是混凝土抗裂抗渗的关键，QC小组成员曹志斌、陈兆建、易均、陈继伟通过反复试验对比，于2011年3月24日最终确定选用扬州荣能集团有限公司生产的JM-III型抗裂防渗增强剂，以确保混凝土的整体性及各项指标要求，使其不仅具有高效抗裂防渗性能，而且具有减水增强、凝结时间适中、保塑性好、施工和易性好等特点，特别是改善了混凝土的抗冻、耐腐蚀和预防碱-骨料反应等性能。
2、外加剂确定后，由陈兆建针对外加剂的特性和掺入方法，以书面形式通知混凝土厂家，并明确掺量8.0%，同时要求混凝土厂家将外加剂掺量使用时应准确计量，误差控制在±1%以内。
实施四、针对新老混凝土接搓不密实与振捣不密实由QC小组成员曹志斌负责对施工全过程进行监控，陈继伟、易均负责组织实施。
1、在接搓部分混凝土终凝后，将混凝土表面凿毛，露出石子，并冲水清理干净，以保证混凝土的良好粘接。
2、支模完毕后，混凝土浇筑前，先用水湿润接搓部分混凝土，然后浇筑
同强度砂浆做为结合层，最后浇筑剪力墙混凝土。
3、浇筑混凝土时，振捣棒与侧模应保持5~10cm距离，且应尽量避免碰到钢筋及预埋件。
采用分层连续浇筑的方法时，浇筑上层混凝土，振捣棒插入下层混凝土的深度控制在5~10cm之间，同时下层混凝土要有一定的塑性。
上层混凝土必须在下层混凝土振捣密实后方可浇筑，以保证混凝土有一定的密实度，浇筑上下层混凝土的时间间隔不得超过混凝土的初凝时间。
严格控制振捣时间，每一处振捣时间不得小于10s，振捣棒做到快插慢拔，确保混凝土密实。
4、以上每道工序完成后，均由易均组织验收，合格后方可进入下道工序施工。
实施五、针对防水钢板设置不合理
1、在外板墙水平施工缝处设置止水钢板板与遇水自膨胀橡胶条相结合是防止混凝土接搓处渗水的有效办法，防水钢板的设置位置及连接质量，将直接影响抗渗效果。
因此，在底板施工前，由陈继伟、张文明先落实止水钢板位置，保证控制在剪力墙内的中间位置，并保证一半埋设在底板混凝土内，有坡度方向的朝向迎水面。
2、将防水钢板与剪力墙钢筋连接，采用焊接的方法，焊接要确保均匀连续饱满，以保证连接牢固。
连接后由易均检查验收合格后，再进行混凝土的浇筑。
3、混凝土施工时，由陈继伟负责观察防水钢板的位置情况，如有异常及时修复。
4、底板混凝土浇筑完成后，在混凝土面与止水钢板的阴角部位水平通长加设遇水自膨胀橡胶条，并固定牢固。
实施六、针对连通口伸缩缝部位渗漏
1、由于沉降，个别主楼与地库连通口的中埋式橡胶带被拉断，中埋式橡胶止水带的第一步就是要选择优质材料，橡胶止水带的寿命与建筑物同等寿命。
2、钢筋绑扎完成后放置止水带,止水带两端用定位钢筋固定,用钢筋将止水带两端夹紧并与结构钢筋焊接以保证止水带中间空心圆环与变形缝中心重合,同时止水带两端应微微翘起与中间空心圆环成15°～30°水平夹角,便于浇筑混凝土时排出内部空气。
3、对垂直设置的止水带应在定型钢筋上绑扎一定间距的混凝土垫块固定,并要保持其界面部位平展，用吊线坠的方法来控制垂直橡胶止水带的垂直度。
4、混凝土浇筑前要先对止水带及缝内杂物清洗干净,并要在吸干止水带表面积水后再进行浇筑,以保证止水带与混凝土紧密结合;在浇筑时必须有专人负责止水带附近的捣实和排气,并注意调整骨料的级配,以确保砼强度和密实度。
5、连通口伸缩缝施工完成后，在地库外板墙砼外侧及顶板外侧增加一道20cm×60cm“一”字形钢筋混凝土加强带。
确保混凝土加强带能有效覆盖伸缩缝。
增强伸缩缝部位因沉降不均产生裂缝后的抗渗能力。
十、效果检查
2012年8月25日我小组成员对地下室底板和墙体混凝土及主楼与地库连通口伸缩缝进行了详细的检查，未发现任何湿润和渗水现象，2012年12月20日质检站、业主、监理及设计单位对地下室进行验收，一致给予好评。
可见本次QC活动已成功解决了地下室渗漏的问题，达到了预期的目标。
十一、巩固措施
1、继续开展QC小组活动，把PDCA循环贯穿到整个施工过程，并形成制度，继续加强创优意识教育。
2、加强职工教育，同时努力改进施工方法，提高工人技术水平。
3、为了使地下室抗渗漏施工水平稳步提高，并在公司范围内推广，我们将本次QC活动的成功经验加以整理归纳，作为以后有关技术规程编制的依据。
十二、总结和下一步打算
QC活动使我们在施工生产中受益匪浅，今后我们将继续开展QC活动，并以此为基点，不断提高运用水平，解决施工现场中存在的实际问题，把握好工程施工的每个环节。
今后，我们将再接再厉，解决好施工工程中的老问题；同时搞好成本核算，以提高工作效率和降低材料消耗为课题，继续开展QC活动。
