晶体三极管反相器

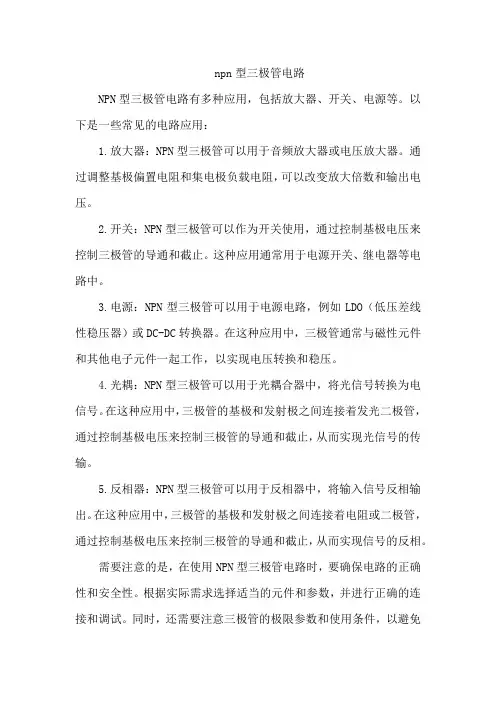

npn型三极管电路
npn型三极管电路
NPN型三极管电路有多种应用，包括放大器、开关、电源等。
以下是一些常见的电路应用：
1.放大器：NPN型三极管可以用于音频放大器或电压放大器。
通过调整基极偏置电阻和集电极负载电阻，可以改变放大倍数和输出电压。
2.开关：NPN型三极管可以作为开关使用，通过控制基极电压来控制三极管的导通和截止。
这种应用通常用于电源开关、继电器等电路中。
3.电源：NPN型三极管可以用于电源电路，例如LDO（低压差线性稳压器）或DC-DC转换器。
在这种应用中，三极管通常与磁性元件和其他电子元件一起工作，以实现电压转换和稳压。
4.光耦：NPN型三极管可以用于光耦合器中，将光信号转换为电信号。
在这种应用中，三极管的基极和发射极之间连接着发光二极管，通过控制基极电压来控制三极管的导通和截止，从而实现光信号的传输。
5.反相器：NPN型三极管可以用于反相器中，将输入信号反相输出。
在这种应用中，三极管的基极和发射极之间连接着电阻或二极管，通过控制基极电压来控制三极管的导通和截止，从而实现信号的反相。
需要注意的是，在使用NPN型三极管电路时，要确保电路的正确性和安全性。
根据实际需求选择适当的元件和参数，并进行正确的连接和调试。
同时，还需要注意三极管的极限参数和使用条件，以避免
损坏或不良后果。
三极管及运算放大器
正弦交流信号
U Umax
T
t
三极管及运算放大器
方波信号
三极管及运算放大器
第3章 集成运算放大器及应用
三极管及运算放大器
1 集成运算放大器简介
1.1 集成运算放大器的组成
通常由共发射极放大电路构成，目的 是为了获得较高的电压放大倍数。
输 入 级 中 间 级 输 出 级
通常由差动放 大电路构成， 目的是为了减 小放大电路的 零点漂移、提 高输入阻抗。
红外发射接收电路应用
红外发射电路，用三极管增大 发射功率（发射距离），当 IRTX端接通开关（接电源）， 红外管发射信号
红外接收电路，当红外管感应到 红红外光即导通，R5中就有电 流，三极管导通，IRRX端就有 电流输出，可以驱动其他的电路。
三极管及运算放大器
实验三 三极管的放大及开关作用 1、共射极放大电路
三极管及运算放大器
NPN型
集电结
B 发射结
C 集电区
N P 基区 B
N 发射区
E
PNP型
集电结 B 发射结
C 集电区
P
N 基区 B
P
发射区
E
三极管及运算放大器
C
正箭
E
向头
电方
压向
时表
的示
C
电发 流射
方结
向加
E
三极管的选用及参数
电流放大系数 集电极最大允许电流 反向击穿电压 集电极最大允许功耗
三极管及运算放大器
MOS管作为开关的典型应用： 用作双电源的切换
三极管及运算放大器
MOS管开关电路
三极管及运算放大器
三端稳压器件
AC-DC典型电路：7805为5V输出芯片 三端稳压器件的常用芯片有L7800系列
npn_pnp三极管开关电路
图1 NPN PNP三极管反相器电路vin无输入电位Q1截止。
Vin高电平时Q1导通，Q2基极得高电位，Q2截止。
图3 PNP三极管开关电路当输入端悬空时Q1截止。
VIN输入端接入低电平时，Q1导通，继电器吸合。
图5 三极管上拉电阻：当有高电位输入时Q导通，因E-C导通，又因有负载电阻，所以输出看作是低电平。
图7 光藕控制NPN三极管：图9 光藕控制PNP三极管：图2 两只NPN三极管反相器电路vin无输入电位Q1截止,Q2导通。
Vin接入高电平Q1导通，促使Q2基极电位下级,Q2截止。
图4 PNP三极管开关电路当vin无输入电位时Q1截止。
Vin接入高电平Q1导通，继电器吸合图6 三极管上拉电阻：当有高电位输入时Q导通，因E-C导通，又因有负载电阻，所以输出看作是高电平。
图8 光藕控制NPN三极管：图10 光藕控制PNP三极管：文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。
基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。
在中国古代，文案亦作" 文按"。
公文案卷。
《北堂书钞》卷六八引《汉杂事》:"先是公府掾多不视事，但以文案为务。
"《晋书·桓温传》:"机务不可停废，常行文按宜为限日。
" 唐戴叔伦《答崔载华》诗:"文案日成堆，愁眉拽不开。
三极管非门电路
三极管非门电路随着现代科技的不断发展，电子技术已经成为人们生活中不可或缺的一部分。
而在电子技术中，电路是最基础的组成部分之一。
其中，非门电路是最基本的逻辑门电路之一，它可以实现布尔代数中的非运算。
本文将介绍一种常见的非门电路——三极管非门电路。
一、三极管简介三极管是一种半导体器件，也是电子电路中最常用的元器件之一。
它由三个掺杂不同的半导体材料构成，其中包括两个PN结。
通过控制其中一个PN结的电流，可以控制整个三极管的电流。
三极管具有放大、开关等多种功能，是电子电路中不可或缺的一部分。
二、非门电路简介非门电路是逻辑门电路中最基本的一种，它可以将输入信号反转输出。
在布尔代数中，非运算的结果是将输入信号取反。
因此，非门电路也被称为反相器。
三、三极管非门电路原理三极管非门电路是一种简单的非门电路，它由三个三极管组成。
其中两个三极管被串联在一起，称为共射极放大电路，另一个三极管被连接在共射极电路的输出端，称为反相器。
三极管非门电路的原理如下：当输入信号为高电平时，共射极放大电路的输出信号为低电平，反相器的输入信号为低电平，输出信号为高电平，即将输入信号反转输出。
当输入信号为低电平时，共射极放大电路的输出信号为高电平，反相器的输入信号为高电平，输出信号为低电平，同样将输入信号反转输出。
因此，三极管非门电路可以实现非运算的功能。
四、三极管非门电路的应用三极管非门电路常被应用在数字电路中，例如计算机中的逻辑电路、控制电路等。
在逻辑电路中，非门电路可以用于实现逻辑取反、逻辑与、逻辑或等功能。
在控制电路中，非门电路可以用于实现控制信号的反转。
五、三极管非门电路的优缺点优点：三极管非门电路结构简单，成本低廉，易于制造和维护。
同时，三极管非门电路具有较高的工作速度和可靠性。
缺点：三极管非门电路的功耗较高，容易受到温度、电压等因素的影响。
同时，三极管非门电路的灵敏度较低，需要较大的输入信号才能产生较大的输出信号。
六、总结三极管非门电路是一种常见的非门电路，它由三个三极管组成，通过将输入信号反转输出，实现非运算的功能。

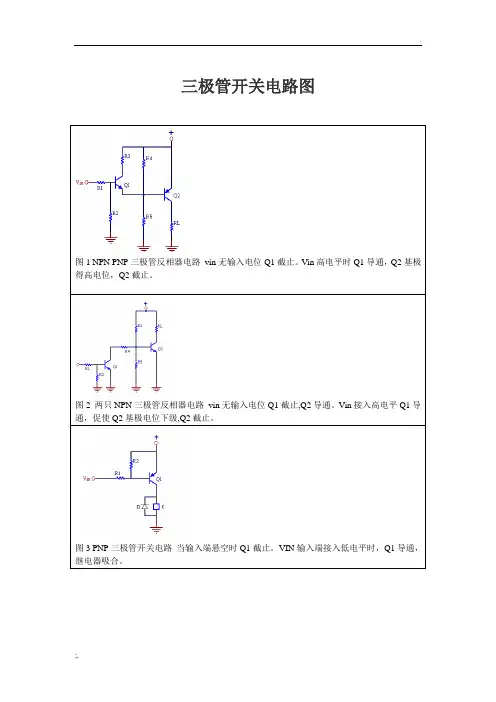

三极管开关电路图
三极管开关电路图
图1 NPN PNP三极管反相器电路vin无输入电位Q1截止。
Vin高电平时Q1导通，Q2基极得高电位，Q2截止。
图2 两只NPN三极管反相器电路vin无输入电位Q1截止,Q2导通。
Vin接入高电平Q1导通，促使Q2基极电位下级,Q2截止。
图3 PNP三极管开关电路当输入端悬空时Q1截止。
VIN输入端接入低电平时，Q1导通，继电器吸合。
图4 PNP三极管开关电路当vin无输入电位时Q1截止。
Vin接入高电平Q1导通，继电器吸合。
图5 三极管上拉电阻：当有高电位输入时Q导通，因E-C导通，又因有负载电阻，所以输出看作是低电平。
图6 三极管上拉电阻：当有高电位输入时Q导通，因E-C导通，又因有负载电阻，所以输出看作是高电平。
图7 光藕控制NPN三极管。
图8 光藕控制NPN三极管。
图9 光藕控制PNP三极管。
图10 光藕控制PNP三极管。

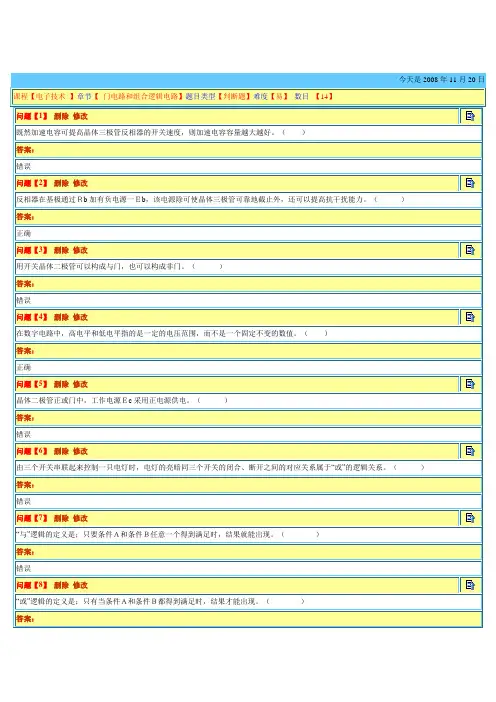

《电工与电子技术》【 门电路和组合逻辑电路】题目类型【判断题】难度【易】
今天是2008年11月20日课程【电子技术】章节【门电路和组合逻辑电路】题目类型【判断题】难度【易】数目【14】问题【1】删除修改既然加速电容可提高晶体三极管反相器的开关速度，则加速电容容量越大越好。
（）答案：错误问题【2】删除修改反相器在基极通过Ｒb加有负电源一Ｅb，该电源除可使晶体三极管可靠地截止外，还可以提高抗干扰能力。
（）答案：正确问题【3】删除修改用开关晶体二极管可以构成与门，也可以构成非门。
（）答案：错误问题【4】删除修改在数字电路中，高电平和低电平指的是一定的电压范围，而不是一个固定不变的数值。
（）答案：正确问题【5】删除修改晶体二极管正或门中，工作电源Ｅc采用正电源供电。
（）答案：错误问题【6】删除修改由三个开关串联起来控制一只电灯时，电灯的亮暗同三个开关的闭合、断开之间的对应关系属于“或”的逻辑关系。
（）答案：错误问题【7】删除修改“与”逻辑的定义是；只要条件Ａ和条件Ｂ任意一个得到满足时，结果就能出现。
（）答案：错误问题【8】删除修改“或”逻辑的定义是；只有当条件Ａ和条件Ｂ都得到满足时，结果才能出现。
（）答案：错误问题【9】删除修改“或”逻辑的定义是；只有当条件Ａ和条件Ｂ都得到满足时，结果才能出现。
（）答案：错误问题【10】删除修改代表逻辑１的逻辑信号的电子一定高于代表逻辑０的信号的电子。
（）答案：错误问题【11】删除修改反相器中的加速电容，主要用于减少输出波形的上升时间。
（）答案：错误问题【12】删除修改单稳态触发器从稳态翻转为暂稳态不需外加信号触发。
答案：错误问题【13】删除修改单稳态解发器从暂态转为稳态是截止管先退出截止区，饱和管后退出饱和区。
答案：正确问题【14】删除修改多谐振荡器需要外加信号触发才能不断地翻转。
答案：错误。
数字电路和数字逻辑
1. 晶体二极管及其单方向导电特性
通常情况下，可把一些物体划分成导体（双向导电）和 绝 缘体（不导电）两大类。在这两类物体的两端有电压存在时， 会出现有电流流过或无电流流过物体的两种不同情形。
人们也可以制作出另外一类物体，使其同时具备导体和绝
缘体两种特性，其特性取决于在物体两端所施加电压的方向， 当在一个方向上有正的电压（例如 0.7V）存在时，可以允许电 流流过（如图所示），此时该物体表现出导体的特性；
计算机中常用的逻辑器件，包括组合逻辑和时序逻辑电路 两大类别；也可以划分为专用功能和通用功能电路两大类别。
组合逻辑电路的输出状态只取决于当前输入信号的状态， 与过去的输入信号的状态无关，例如加法器，译码器，编码器， 数据选择器等电路；
时序逻辑电路的输出状态不仅和当前的输入信号的状态有 关，还与以前的输入信号的状态有关，即时序逻辑电路有记忆 功能，最基本的记忆电路是触发器，包括电平触发器和边沿触 发器，由基本触发器可以构成寄存器，计数器等部件；
而在相反的方向上施加一定大小的电压时， +
-
该物体中不会产生电流，表现出绝缘体的
的特性，即该物体只能在单个方向上导电， 这样的物体被称为半导体。制作出的器件
电流 i
被称为二极管。
二极管的内部结构及其开关特性
绝缘体和导体不同的导电特性是由于它们不同的原子结构 特性造成的。
通过在绝缘材料中有控制地掺加进少量的导电物质，可以 使得到的材料有一定的导电特性。例如在 4价的硅材料（每个原 子核周围有 4个电子）中掺杂进少量 5价的金属材料形成 N型材 料，或者掺杂进少量 3价的金属材料形成 P型材料，使新得到的 材料中总的原子核数量与电子的数量不满足 1:4 的关系， N型 材料中形成有极少量的带负电荷的多余电子， P型材料中缺少 极少量的电子（反过来称为有极少量的带正电的空穴），这些 电子和空穴可以成为导电的载流子。当把这样的两种材料结合 在一起时，就表现出在单个方向导电的特性，这就是半导体， 做成器件就是二极管。当P型材料一端（称为二极管的正极）有 比N型材料一端（称为二极管的负极）高 0.7 伏的电压时，就会 产生从正极流向负极的电流，小的反向电压则不会产生电流。
三极管简单电路
三极管简单电路
三极管是一种常用的电子元件，它可以被用来放大信号或者作为开关。
在简单电路中，三极管常常被用于放大音频信号或控制电流。
下面将介绍一些常见的三极管简单电路。
1. 三极管共射放大器电路：这种电路是最基本的三极管放大电路，它的基极连接信号源，发射极接地，集电极接负载。
当信号到达基极时，三极管将放大它，并将信号送到负载上。
2. 三极管共基放大器电路：在这种电路中，基极被接地，发射极连接信号源，集电极接负载。
相比于共射放大器电路，共基放大器电路具有更小的输出阻抗和更高的带宽。
3. 三极管反相器电路：这种电路将三极管作为开关使用，当输入信号为低电平时，三极管处于截止状态，输出为高电平；当输入信号为高电平时，三极管处于饱和状态，输出为低电平。
4. 三极管稳压器电路：这种电路可以用来保持输出电压的恒定值。
当输入电压变化时，三极管会自动调整输出电压以保持恒定。
以上是一些常见的三极管简单电路，它们可以被应用在各种电子设备中。
在设计电路时，需要根据具体需求选择合适的电路。
- 1 -。
三极管的常见应用电路小结
三极管的常见应用电路小结1. 反相器反相的意思就是：输入为1，输出为0；输入为0，输出为1:开关反相控制LED的;这里的R1的作用为限流.使三极管导通，Ib大概流过1mA左右的电流即可.计算(5-0.6)/4.7K；蓝色LED的压降大概是3.3V，驱动电流5~17ma即可；正常应用时，可以设置偏大一些。
2. 电流镜在晶体管运放芯片中会出现电流镜...也是对三极管的一种应用:根据Q4与Q3的集电极电流应该相等的原则，就可以在Q3的集电极端做一个电流控制的电路啦...3. 三极管的开关电路开关电路应用的普遍性就不用我多讲了。
输入电压Vin控制三极管开关的开启(open) 与闭合(closed) 动作，当三极管呈开启状态时，负载电流便被阻断，反之，当三极管呈闭合状态时，电流便可以流通。
详细的说，当Vin为低电压时，由于基极没有电流，因此集电极亦无电流，致使连接于集电极端的负载亦没有电流，而相当于开关的开启，此时三极管工作在截止(cut off)区。
同理，当Vin为高电压时，由于有基极电流流动，因此使集电极流过更大的放大电流，因此负载回路便被导通，而相当于开关的闭合，此时三极管工作在饱和区(saturation)。
一般而言，可以假设当三极管开关导通时，其基极与射极之间是完全短路的。
应用实例：下图是英特尔公司某块主板中电路图的一部分，就是一个典型的三极管应用电路。
电路分析：当A为高电平时，三极管1导通，所以输出B点跟发射极电平相同，为低电平；因为B为低电平，所以三极管2截止，输出C为高电平。
当A为低电平时，三极管1截止，所以输出B点为高电平；因为B为高电平，所以三极管2导通，输出C为低电平。
4. 三极管的推挽型射极跟随器由于射极带负载电阻的射极跟随器，在输出很大电流时也就是阻抗较低情况时，输出波形的负半轴会被截去，不能得到完整的输出最大电压而失真。
为提升性能并改善这个缺点将发射极负载电阻换成PNP管的射极跟随器电路称之为推挽射极跟随器。
反相器结构
反相器结构
反相器（inverter）是一种基本的逻辑门电路，它将输入信号取反输出。
在数字电路和逻辑电路中，反相器的结构可以采用不同的实现方式，下面是两种常见的反相器结构：
1. 三极管反相器结构：这种结构使用三极管（通常是NPN型）作为开关来实现反相功能。
输入信号通过基极控制三极管的导通和截止，从而产生输出信号的反向。
具体的连接方式是将输入信号连接到三极管的基极，输出信号从三极管的集电极获取。
当输入为高电平时，三极管导通，输出为低电平；当输入为低电平时，三极管截止，输出为高电平。
2. MOSFET反相器结构：这种结构使用金属氧化物半导体场效应晶体管（MOSFET）来实现反相功能。
MOSFET有两个基本模式：增强型（Enhancement Mode）和耗尽型（Depletion Mode）。
在反相器结构中，常用的是增强型MOSFET。
输入信号通过控制栅极电压来控制MOSFET的导通和截止，从而实现反向输出。
具体的连接方式是将输入信号连接到MOSFET的栅极，输出信号从MOSFET的漏极获取。
当输入为高电平时，MOSFET截止，输出为高电平；当输入为低电平时，MOSFET 导通，输出为低电平。
这些是常见的反相器结构，它们在数字电路和逻辑电路中被广泛应用，用于信号处理、逻辑运算和数据传输等方面。
1/ 1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晶体三极管反相器
一、反相器的工作原理
反相器又称“非门”。
图3.10 (a)和(b)分别给出了晶体三极管反相器的电路图和逻辑符号。
图中，负电源UB的作用是保证输入ui为低电平时晶体管T能可靠截止。
图中，二极管DQ和电源UQ组成钳位电路，使输出高电平稳定在规定的标准值(3.2V)。
电路中给定的参数可以保证当输入ui为高电平3.2V时晶体管T可靠饱和导通，输出电压uo为低电平0.3V，；而当ui为低电平0.3V时,T可靠截止，输出电压uo等于钳位电源UQ与钳位二极管DQ的导通压降之和，即uo=2.5V+0.7V=3.2V，为高电平。
输出与输入之间满足逻辑"非"的关系，实现了反相器的功能。
二、反相器的负载能力
反相器的负载：是指反相器输出端所接的其他电路(如图3.11中虚线框所示的电路)。
它分为"灌电流负载"和"拉电流负载”两种情况。
灌电流负载：是指负载电流IL从负载流入反相器。
拉电流负载：是指负载电流IL从反相器流入负载。
1．灌电流负载
图3.11所示为一个带有两个带灌电流负载的晶体管反相器电路。
当晶体管T饱和导通时，反相器输出低电平，负载电流IL流入T的集电极，形成灌电流负载。
集电极电流IC=IRc+IL,IL随负载个数的增加而增大。
当IC随着IL的增加而变大时，对应的基极饱和电流IBS也变大，致使三极管的饱和程度减轻。
一旦因IL继续增加而导致Ib＞IBS（基极临界饱和电流）这一关系被破坏时，T将由饱和状态进入放大状态，输出电压uo就会随着管压降uce的上升而变高，从而偏离输出标准低电平，严重时将破坏反相器的逻辑功能。
为了使反相器正常工作，在带灌电流负载的情况下，不能破坏条件Ib＞IBS。
通常用ILmax表示三极管从饱和退到临界饱和时所允许灌入的最大负载电流，该电流反映了三极管带灌电流负载的能力。
此条件限制了反相器带负载的数量。
提高带灌电流负载能力的关键是加大三极管的饱和深度，饱和越深，带负载能力越强。
三极管T截止时，反相器输出uo为高电平(3.2V)，负载电流IL和IRc都流入钳位电源UQ。
2．拉电流负载
图3.12所示为一个带拉电流负载的晶体管反相器电路，负载等效电路如图中虚线框所示。
当反相器输入低电平时，三极管截止，电流IL从反相器中流出来，形成拉电流负载。
由于三极管截止，所以Ic≈0，IRc=IL+IQ，假设输出uo=3.2V不变，则IRc=(UCC-3.2V)/Rc 是一个定值。
随着负载电流IL的增加，IQ必然减小，当IL≈IRc时，IQ≈0，此时钳位二极管失去作用。
若IL继续增大，则IRc将不再是定值而是随之增大，从而使Rc上压降增大，致使输出电压uo降低。
因此，反相器的最大拉电流应小于IRc，即
ILmax＜IRc≈(UCC-3.2V)/Rc
当T饱和时，输出低电平uo≈0.3V，IQ=0，IRc=IL+Ic，IL增大，Ic变小，这有利于饱和。
但要求IL不超过IRc最大值，否则将破坏反相器的正常工作。
