信号蝶阀的作用原理和注意事项
消防信号蝶阀工作原理
消防信号蝶阀工作原理
消防信号蝶阀是一种用于消防系统中的控制阀门，它的工作原理如下：
1. 蝶阀的基本结构：消防信号蝶阀由阀体、阀盘、阀杆和传动装置组成。
阀体是主要的外壳，可以连接在管道上。
阀盘是一个圆形的金属片，固定在阀体内，可以通过旋转来控制流体的通断。
阀杆则通过传动装置与阀盘连接。
2. 阀盘的运动：当消防系统需要关闭或打开流体通道时，信号蝶阀的传动装置会旋转阀盘。
阀盘可以在流体通道中旋转90度，从而改变流体的流通状态。
3. 传动装置：传动装置可以是手动操作的，也可以是电动或液压驱动的。
不同的系统会采用不同的传动装置，但基本原理相同。
当传动装置接收到信号时，它会启动并旋转阀盘，实现蝶阀的开关操作。
4. 切割流体：当阀盘旋转到关闭位置时，它与阀体的密封面紧密贴合，形成一个密封隔断，切断了流体通道。
这样，即使系统中发生火灾等紧急情况，蝶阀可以快速关闭，阻止流体的流动，从而减小火势。
5. 信号传输：消防信号蝶阀通常配备有信号传输装置，可以将蝶阀的开关状态信息传输给消防控制中心或监控系统，以便实时监测和控制系统的运行。
总结起来，消防信号蝶阀通过阀体、阀盘、阀杆和传动装置的组合，实现流体通道的开关控制。
它可以快速切断流体的流动，并通过信号传输装置与消防控制中心进行联动。
这样，可以在紧急情况下有效地控制和管理消防系统的运行。

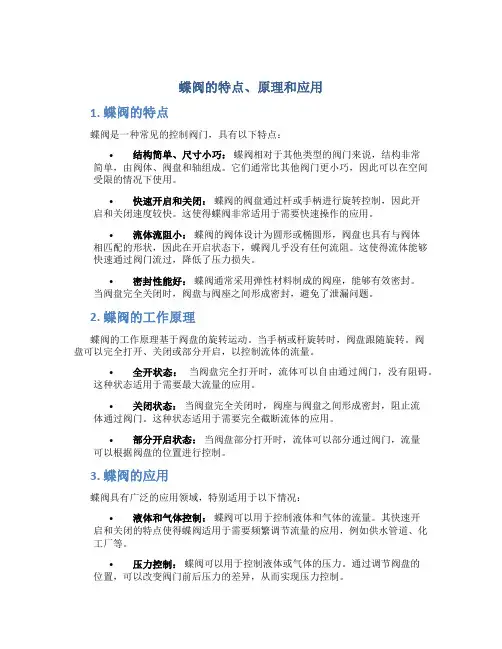

蝶阀的特点原理和应用
蝶阀的特点、原理和应用1. 蝶阀的特点蝶阀是一种常见的控制阀门，具有以下特点：•结构简单、尺寸小巧：蝶阀相对于其他类型的阀门来说，结构非常简单，由阀体、阀盘和轴组成。
它们通常比其他阀门更小巧，因此可以在空间受限的情况下使用。
•快速开启和关闭：蝶阀的阀盘通过杆或手柄进行旋转控制，因此开启和关闭速度较快。
这使得蝶阀非常适用于需要快速操作的应用。
•流体流阻小：蝶阀的阀体设计为圆形或椭圆形，阀盘也具有与阀体相匹配的形状，因此在开启状态下，蝶阀几乎没有任何流阻。
这使得流体能够快速通过阀门流过，降低了压力损失。
•密封性能好：蝶阀通常采用弹性材料制成的阀座，能够有效密封。
当阀盘完全关闭时，阀盘与阀座之间形成密封，避免了泄漏问题。
2. 蝶阀的工作原理蝶阀的工作原理基于阀盘的旋转运动。
当手柄或杆旋转时，阀盘跟随旋转。
阀盘可以完全打开、关闭或部分开启，以控制流体的流量。
•全开状态：当阀盘完全打开时，流体可以自由通过阀门，没有阻碍。
这种状态适用于需要最大流量的应用。
•关闭状态：当阀盘完全关闭时，阀座与阀盘之间形成密封，阻止流体通过阀门。
这种状态适用于需要完全截断流体的应用。
•部分开启状态：当阀盘部分打开时，流体可以部分通过阀门，流量可以根据阀盘的位置进行控制。
3. 蝶阀的应用蝶阀具有广泛的应用领域，特别适用于以下情况：•液体和气体控制：蝶阀可以用于控制液体和气体的流量。
其快速开启和关闭的特点使得蝶阀适用于需要频繁调节流量的应用，例如供水管道、化工厂等。
•压力控制：蝶阀可以用于控制液体或气体的压力。
通过调节阀盘的位置，可以改变阀门前后压力的差异，从而实现压力控制。
•废水处理：蝶阀可以用于废水处理厂的排水管道中。
废水通常含有较多的固体颗粒，蝶阀的简单结构使其不容易被堵塞，并且容易清洗维护。
•食品和制药行业：蝶阀在食品和制药行业中广泛应用。
它们可以用于控制流体的流量，在食品和药品的生产过程中保持卫生和安全。
总之，蝶阀由于其结构简单、快速开闭、流阻小和良好的密封性能而在广泛应用中得到使用。
信号蝶阀的工作原理
通过与适当的公司建立战略合作关系，星巴克才得以达成目标、开拓新市场并增长其底线。
要想自己的小公司成功，你必须认识到单凭自己不能满足目标市场的需要。
你需要别的企业家或公司的帮助，共同合作和承担金融风险。
合作伙伴不见得非得是凯悦酒店或百事可乐这样的大公司，但是要能帮你进入新的市场，更快地将你的产品和服务推向市场。
战略伙伴关系能让你和星巴克一样增强市场竞争力并跟上技术革新的迅猛变化。
5．营造独特的体验星巴克开创了一种独特的零售体验，怡人、舒适、轻松，让顾客向往并吸引其一再光顾。
在星巴克的店里，有舒适的座椅、无线网络连接，甚至音乐也可自己选择。
星巴克2001年开始提供无线高速上网服务，以让学生、出差的商业人士、网上冲浪者在品尝心爱的咖啡时还能上网，使其有更愉悦的体验。
6强烈的梦想文化星巴克的梦想是成为世界上最大的品牌。
不过在朝着这个方向迈进的时候，作为其立命之根的个性化体验也不可避免地面临动摇。
在一些人看来，霍华德.舒尔茨有点杞人忧天。
这位星巴克董事长兼首席全球战略官成功地创造了一个财富神话。
自1992年星巴克股票上市后，迄今其股价累计涨幅已达到3500%，市值从4亿美元增至今年的150亿美元。
据分析师预计，今年第四季度及2005财年，星巴克收入增长有望达到7%。
然而，舒尔茨却表示，星巴克正处在关键的转折点上。
我这里研究的“富人”，不是达官贵人的富人，而是经济条件优越的富人；这里研究的“穷人”，不是某贫困县每天衣食无着的穷人，而是普通的经济条件较差的低收入者。
我们聚焦的是“橄榄球”的中部，是大多数普通老百姓里的穷人和富人。
紫铜板价格只有他们才能代表中国消费市场的主力军。
需求弹性微观经济学之父马歇尔用“需求弹性”更精确地描绘消费者对价格的敏感度，其基本原理如下：销售额变化/价格变化=需求弹性便携式升降工作灯在此分式中，价格是变量，意即价格的变化对销售额度的影响之比，用以测量每种商品的需求弹性。
1996年，星巴克与百事可乐公司建立了合资企业北美咖啡联合公司，销售罐装的星巴克星冰乐混合咖啡饮料。
信号蝶阀的作用是什么？
共安实业发展有限公司
信号蝶阀的作用是什么？
信号蝶阀一般会安装在两个部位：楼层水平干管水流指示器前面；主干管湿式报警阀前面。
楼层水平干管安装信号蝶阀的作用：一是当楼层喷啉系统需要维修时，把蝶阀关闭掉，打开末端放水，放空本楼层喷淋系统里的水，进行维修；二是喷淋系统里是不允许没有水的，当这个蝶关闭时，会传输一个信号给消防报警系统，消防报警系统接收一个监视信号（才叫信号蝶阀），提示这个楼层的消防喷淋系统是没有水的状态，应该尽量快的维修。
湿式报警阀前面的信号蝶阀作用与楼层主干管蝶阀的作用差不多，一个是维修，第二是提示喷淋系统内有信号蝶阀关闭，应尽早维修。
以上是深圳市共安实业发展有限公司的简单介绍，如果你还想了解更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。
深圳市共安实业发展有限公司是一家专业从事阀门设计、开发、生产销售、服务为一体，专门研究和生产利用水力自动控制和流量调控方面的高科技节能阀
共安实业发展有限公司 门，主要产品有：弹性座封闸阀，蝶阀，低阻力倒流防止器，水力控制阀，止回阀，多功能水泵控制阀等系列产品，同时还生产不同材质、压力、规格、驱动方式的减压阀、蝶阀、调节阀、闸阀等系列。
我们的产品广泛应用于水力供、排水、水处理、消防、建筑、电力、冶金、造纸、机械、农业等各个领域，行程了全国性的销售服务网络，是阀门行业中家喻户晓的品牌。
消防信号蝶阀的作用及工作原理
消防信号蝶阀的作用及工作原理
简介
消防信号蝶阀是消防安全系统中一个重要的防火设施，作为消防安全措施之一，它的主要功能是在火灾发生时，保证消防用水的供应，从而控制火势，减少火灾对人员和财产的危害。
本文将介绍消防信号蝶阀的作用及其工作原理。
作用
消防信号蝶阀是一种重要的消防控制设施，它主要是用来控制消防系统中的水流。
消防信号蝶阀通过控制管道内的水流来保证消防用水的供应，控制火灾的发展，防止火灾对人员和财产造成伤害。
工作原理
消防信号蝶阀的工作原理比较简单，主要有以下两个方面。
1、结构原理
消防信号蝶阀的主要结构包括两个部分，阀体和操作机构。
阀体是蝶板的壳体，一般采用铸铁或不锈钢材质制成。
而操作机构是用来控制阀体转动的部分，包括手柄和传动机构。
蝶板位于阀体内部中心，用作控制水的流动。
当手柄转动时，蝶板也会跟着转动，从而改变管道内水的流动方向和流量。
2、控制信号
消防信号蝶阀还需要依靠控制信号才能正常工作。
在消防系统中，每个区域都
安装有消防喷头，当检测到火灾时，消防喷头会自动喷水，同时也会向消防信号蝶阀发送信号，让消防信号蝶阀开启供水，保证消防用水的供应。
信号控制一般采用电气或气动方式实现，当消防喷头喷水时，它将产生一个信号，通过电气或气动系统传送到消防信号蝶阀，使其打开供水。
结语
消防信号蝶阀作为消防安全系统中一个重要的防火设施，有着非常重要的作用。
了解其工作原理，可以让我们更好的使用它，并保证正常的消防用水。
XDF—10消防信号蝶阀
2. 安装此阀前须阅读产品说明书，确认合格证，其阀的性能特点是否与需安装的管道系统相符合；3. 此阀在使用过程中出现了故障时，应停止使用并检查、维修；4. 确认信号器的电源是否为24V/1A；六、信号器线路连接控制示意图：说明：当蝶阀处于关闭状态时，红灯亮，见上图闭合回路；当蝶阀被开启后，红灯灭，绿灯亮。
~3~XDFX—10/16（C）消防管道信号蝶阀使用说明书********阀门制造有限公司一、产品简介及工作原理：XDFX型信号蝶阀具有阀门启闭电信号装置的阀门，当输入24V电流，阀门关闭到全开启度的1/4时，阀门被关闭的信号即可传递到控制中心。
此阀系我公司专门为消防自动喷水灭火系统而开发研制，同时也广泛应用于其它确保阀门常开，防止被误关的场合。
结构特点与工作原理如下：XDFX型信号蝶阀系在D371X—10/16（C）等通用手动蝶阀的基础上加设信号装置而成。
信号装置设于操作手轮下方不易被碰撞的阀杆压盖侧面，信号装置内设有推动微动开关的小型升降机构，以齿轮与固定在蝶阀驱动阀杆上的齿轮啮合，并按一定的比例与蝶阀的蝶板同步动作，当转动手轮启闭蝶阀的同时，信号装置便输出对应蝶阀启闭位置的“通”、“断”电信号。
XDFX型信号蝶阀在阀门由全开到全闭的行程内均有信号输出。
信号装置输入电压24V交流或直流电源。
二、外形结构图：~1~三、主要技术性能：四、主要外形结构尺寸表：注：1、此表尺寸为对夹式蝶阀；2、括号“（）”内的数值是公称压力为1.6Mpa，其余的数值是公称压力为1.0Mpa和1.6Mpa两者相同的数值；五、安装与维护及注意事项：1. 安装此阀前要清除管道内的杂物；可以任意方式安装此阀；安装此阀时建议在其前安装一过滤器；~2~。
信号蝶阀的工作原理
信号蝶阀的工作原理
信号蝶阀是一种常用的流体控制装置，其工作原理如下：
1. 控制介质流量：信号蝶阀通过调节阀芯的旋转角度来控制介质的流量。
阀芯通常位于阀体的中间位置，当阀芯旋转时，流体可以通过两个半圆形的阀座间的缝隙流过。
2. 信号转换：信号蝶阀通常配备有一个电动执行机构，可以根据输入信号来控制阀芯的旋转角度。
常见的输入信号包括电压、电流、气压等。
3. 蝶板旋转：当转动电动执行机构时，它会通过连接杆将力传递到阀芯上，使阀芯旋转。
随着阀芯的旋转，蝶板也会随之旋转，改变介质通过阀体的通道面积。
4. 流量调节：蝶板的旋转角度决定了阀门的开口程度，进而控制介质的流量大小。
当蝶板完全打开时，流体可以以最大的通道面积通过阀门。
反之，当蝶板完全关闭时，阀门将完全堵塞。
5. 信号反馈：信号蝶阀还可以通过传感器检测阀门的开度，并将其反馈给控制系统，实现对阀门位置和阀门开度的实时监测和控制。
总之，信号蝶阀通过电动执行机构控制阀芯的旋转角度，从而改变蝶板的开度，实现对介质流量的调节。
同时，通过信号的反馈，可以实现对阀门位置和开度的监测和控制。
喷淋信号蝶阀的工作原理
喷淋信号蝶阀的工作原理
喷淋信号蝶阀是消防水帘喷淋系统中的控制元件,当火灾发生时,它能准确打开,让水流进入喷淋系统,形成水帘进行灭火。
1. 蝶阀内有控制膜,连接喷淋信号系统。
正常关闭时,上下控制腔内压力相等。
2. 一旦火灾发生,热敏感管、烟感探头等感温器件触发,打开信号阀门。
3. 控制腔内水压降低,上控制腔压力高于下控制腔,推动控制膜挠曲上翘。
4. 蝶盘随之转动打开水流通道,水从入水端流入喷淋系统管网。
5. 喷头打开,形成水帘,控制火势蔓延,保护人员逃生。
6. 火灾扑灭后,关闭信号阀门,控制腔内压力恢复平衡,蝶阀复位关闭水流。
喷淋信号蝶阀响应灵敏,打开和关闭可靠,是实现火灾自动喷水灭火的关键部件,在消防工程中应用广泛。
蝶阀的工作原理秒懂百科
蝶阀的工作原理秒懂百科
蝶阀是一种常用于管道系统中的控制阀门，它的工作原理主要是通过旋转阀体来改变流体的流量和流向。
蝶阀的主要组成部分是阀体、阀杆和阀盘。
阀体是一个圆盘状的结构，内部有一个中空的通道，流体通过这个通道进行流动。
阀杆是连接阀体和手动或自动控制装置的部分，用于旋转阀体。
阀盘是固定在阀杆上的圆盘状零件，它的旋转会改变阀体通道的开度。
当阀体上的阀盘完全打开时，流体可以完全通过阀体的通道，从而实现最大的流量。
当阀盘关闭时，流体的流量会被阀盘所阻挡，从而实现流量调节或阻断。
蝶阀的动力可以从手动操作、电动、液动或气动控制装置中获得。
通过操作阀杆，阀盘可以进行旋转，从而改变流体的流向和流量。
当阀盘与阀体通道完全对齐时，流体可以顺畅通过；而当阀盘与通道不对齐时，流体的流动会受阻。
蝶阀的优点是结构简单、体积小、重量轻，且开闭速度快。
它可以广泛应用于各种管道系统中，例如自来水、石油、化工、食品等行业。
它的缺点是密封性相对较差，在高压和高温的情况下可能会出现泄漏问题。
因此，在选择蝶阀时需要根据具体的工作条件和要求进行合理选型。
信号蝶阀的工作原理及使用注意事项
信号蝶阀的工作原理及使用注意事项信号蝶阀适用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上。
可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和节流设备使用。
特别广泛适用于高层建筑消防系统及其它需要显示阀门开关状态的管线系统上。
一、信号蝶阀的特点1、小型轻便，容易拆装及维修，并可以任意位置上安装。
2、结构简单、紧凑，90°旋转启闭迅速。
3、操作扭矩小，省力轻巧。
4、达到完全密封，气体试验泄漏为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调节性能好。
7、启闭试验次数多达万次，使用寿命长。
8、凡使用闸阀、止回阀（球形截流阀）">截止阀、旋塞阀、胶管阀及隔膜阀的管路，特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上，均可用该阀替换。
二、信号蝶阀的工作原理1、信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。
2、旋转蜗轮蜗杆传动装置手轮，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭。
3、蜗轮蜗杆传动装置箱体内设置微动开关有两种形式：a、在传动装置箱体内设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显示阀门开关状态。
b、在传动装置箱体内设关向微动开关（蝶板全关位置为0°），当蝶板由0°～40°位置时微动开关支作，输出阀门关闭信号，40°～90°位置时另一对常闭可输出阀门打开信号。
可调整压触微动开关的凸轮，显示蝶板所处的不同位置。
三、信号蝶阀蜗轮传动装置使用调整及接线方法1、打开电器开关箱罩，根据电器控制要求把电缆的芯线接到相应的端子，并密封好电缆进口，同时把电缆固定，以防止外力牵动时损坏电缆接线。
2、当阀门在“全关”位置时，顺时针转动下面的关向凸轮，是凸轮刚好触动微动开关（可以听到咔哒声），然后旋紧凸轮上的螺钉固定凸轮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号蝶阀的作用原理和注意事项
使用闸阀、止回阀(球形截流阀)”>截止阀、旋塞阀、胶管阀及隔膜阀的管路，特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上，均可用该阀替换。
信号蝶阀适用于石油、化工、食品、医药、
造纸、水电、船舶、给排水、冶炼、能源等系统管路上。
可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和节流设备使用。
特别广泛适用于高层建筑消防系统及其它需要显示阀门开关状态的管线系统上。
信号蝶阀作为蝶阀的一种，比较适合作用在石油、化工、食品、医药、造纸、水电、船舶、给
排水、冶炼、能源等系统管路上。
而我们使用信号蝶阀，它的作用原理与注意事项又是什么呢？
一、信号蝶阀的作用原理
1、信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。
2、旋转蜗轮蜗杆传动装置手轮，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭
3、蜗轮蜗杆传动装置箱体内设置微动开关有两种形式：
a、在传动装置箱体内设有开向、关向两个微
动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显示阀门开关状态。
b、在传动装置箱体内设关向微动开关(蝶板全关位置为0°)，当蝶板由0°～40°位置时微动开关支作，输出阀门关闭信号，40°～90°位置时另一对常闭可输出阀门打开信号。
可调整压触微动
开关的凸轮，显示蝶板所处的不同位置。
二、信号蝶阀的特点
1、小型轻便，容易拆装及维修，并可以任意位置上安装。
2、结构简单、紧凑，90°旋转启闭迅速。
3、操作扭矩小，省力轻巧。
4、达到完全密封，气体试验泄漏为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调节性能好。
7、启闭试验次数多达万次，使用寿命长。
8、凡使用闸阀、止回阀(球形截流阀)”>截止阀、旋塞阀、胶管阀及隔膜阀的管路，特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上，均可用该阀替换。
三、信号蝶阀使用注意事项
1、本蝶阀可以安装在空间任意位置管路上。
2、蝶阀的安装位置应保证使用、维修和更换的方便。
3、本蝶阀安装时可以不考虑管路介质流动的
方向，即允许双向流动。
4、蝶阀安装前应存放在室内干燥处，阀板微开4°～5°。
5、蝶阀安装前应进行以下工作：
a、仔细核对使用情况是否与本蝶阀性能规范
相符合。
b、清洁内腔和密封面，不允许有污物附着，未清洁前勿启闭蝶板
c、检查传动装置是否与蝶阀上法兰连接可靠。
蝶阀在管路夹紧时，注意连接力是否均匀可靠。
7、蝶阀安装后，进行管路强度试压时，阀板必须处于开启位置。
8、蝶阀安装后，应定期检查，其检查的主要项目如下：
a、蝶阀阀座及O型密封圈是否损伤。
b、阀板密封面的密封性能。
c、蝶阀检修装配后，启闭旋转时不得有卡阻现象。
d、蝶阀检修装配后，应按要求进行密封性能试验。
f、每次检修后，应将情况详细记录以备查考。
信号蝶阀调整及接线方法
蜗轮传动装置使用调整及接线方法
1、打开电器开关箱罩，根据电器控制要求把电缆的芯线接到相应的端子，并密封好电缆进口，同时把电缆固定，以防止外力牵动时损坏电缆接线。
2、当阀门在“全关”位置时，顺时针转动下面的关向凸轮，是凸轮刚好触动微动开关（可以听
到咔哒声），然后旋紧凸轮上的螺钉固定凸轮。
3、当阀门在“全开”位置时，逆时针转动上面的开向凸轮，用与上述相同的方法调整好开向凸轮。
4、调整限位螺钉，当阀门在“全关”或“全开”位置时，不应使限位螺钉刚好顶在蜗轮的限位
平面，而应留有一定的间隙，然后旋紧限位螺钉上的锁紧螺母。
5、盖上电器开关箱罩，当阀门在“全关”位置时，使开度指示器的指针指向刻度盘上的“0”刻度，并旋紧螺钉固定指针。
使用閘閥、止回閥(球形截流閥)”>截止閥、旋塞閥、膠管閥及隔膜閥的管路，特別在高層建築消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。
信號蝶閥適用於石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上。
可在多種腐蝕性、非腐蝕性的氣體、液體、
半流體以及固體粉末管線和容器上作為調節和節流設備使用。
特別廣泛適用於高層建築消防系統及其它需要顯示閥門開關狀態的管線系統上。
信號蝶閥作為蝶閥的一種，比較適合作用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上。
而我們使用信號蝶閥，它的作用原理與註意事項又是什麼呢？
一、信號蝶閥的作用原理
1、信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。
2、旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針方向旋轉為閥
門關閉
3、蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式：
a、在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門
開關狀態。
b、在傳動裝置箱體內設關向微動開關(蝶板全關位置為0°)，當蝶板由0°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號。
可調整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。
二、信號蝶閥的特點
1、小型輕便，容易拆裝及維修，並可以任意位置上安裝。
2、結構簡單、緊湊，90°旋轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、達到完全密封，氣體試驗泄漏為零。
5、選擇不同零部件材質，可適用多種介質。
6、流量特性趨於直線，調節性能好。
7、啟閉試驗次數多達萬次，使用壽命長。
8、凡使用閘閥、止回閥(球形截流閥)”>截止閥、旋塞閥、膠管閥及隔膜閥的管路，特別在高層建築消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。
三、信號蝶閥使用註意事項
1、本蝶閥可以安裝在空間任意位置管路上。
2、蝶閥的安裝位置應保證使用、維修和更換的方便。
3、本蝶閥安裝時可以不考慮管路介質流動的方向，即允許雙向流動。
4、蝶閥安裝前應存放在室內幹燥處，閥板微開4°～5°。
5、蝶閥安裝前應進行以下工作：
a、仔細核對使用情況是否與本蝶閥性能規范相符合。
b、清潔內腔和密封面，不允許有污物附著，未清潔前勿啟閉蝶板
c、檢查傳動裝置是否與蝶閥上法蘭連接可靠。
蝶閥在管路夾緊時，註意連接力是否均勻可靠。
7、蝶閥安裝後，進行管路強度試壓時，閥板必須處於開啟位置。
8、蝶閥安裝後，應定期檢查，其檢查的主要項目如下：
a、蝶閥閥座及O型密封圈是否損傷。
b、閥板密封面的密封性能。
c、蝶閥檢修裝配後，啟閉旋轉時不得有卡阻現象。
d、蝶閥檢修裝配後，應按要求進行密封性能試驗。
f、每次檢修後，應將情況詳細記錄以備查考。
信號蝶閥調整及接線方法
蝸輪傳動裝置使用調整及接線方法
1、打開電器開關箱罩，根據電器控制要求把
電纜的芯線接到相應的端子，並密封好電纜進口，同時把電纜固定，以防止外力牽動時損壞電纜接線。
2、當閥門在“全關”位置時，順時針轉動下面的關向凸輪，是凸輪剛好觸動微動開關（可以聽到咔噠聲），然後旋緊凸輪上的螺釘固定凸輪。
3、當閥門在“全開”位置時，逆時針轉動上面的開向凸輪，用與上述相同的方法調整好開向凸輪。
4、調整限位螺釘，當閥門在“全關”或“全開”位置時，不應使限位螺釘剛好頂在蝸輪的限位平面，而應留有一定的間隙，然後旋緊限位螺釘上的鎖緊螺母。
5、蓋上電器開關箱罩，當閥門在“全關”位置時，使開度指示器的指針指向刻度盤上的“0”刻度，並旋緊螺釘固定指針。
