制冷机运输方案(运输、安装)
冷冻机设备吊装运输方案
03
运输方案
运输方式ቤተ መጻሕፍቲ ባይዱ择
公路运输
适用于短途或中途运输，利用专 业的平板车或集装箱进行吊装和
运输。
铁路运输
适用于长途运输，需要提前规划 合适的铁路线和车皮，进行吊装
和固定的操作。
水路运输
适用于大型设备或长距离运输， 利用驳船或货船进行吊装和运输
。
运输路线规划
提前勘测和选择合适的运输路线
01
根据设备的大小、重量、外形等因素，选择能够安全通过的道
受到震动与冲击。
温度变化
冷冻机设备对温度变化可能敏 感，运输过程中温度的变化可 能导致设备性能下降或损坏。
防护措施不足
运输过程中可能因缺乏适当的 防护措施导致设备损坏。
紧急情况处理不当
在运输过程中遇到紧急情况时 ，可能因处理不当导致设备损
坏。
风险应对措施
使用合适的吊装工具
选择适合冷冻机设备重量和使用环境的吊装工具，并确保工具的 质量可靠。
冷冻机设备吊装运输方案
汇报人： 日期:
目录
• 方案介绍 • 吊装工艺方案 • 运输方案 • 风险评估与对策 • 实施步骤与时间表 • 方案评估与改进建议
01
方案介绍
目的和背景
冷冻机是一种用于制冷和冷冻的设备，常用于食品加工、药品生产和工业制冷等 领域。在运输过程中，冷冻机需要保持低温状态，以确保其正常运转和产品质量 。
安全性
效率性
评估吊装和运输过程中是否存在安全隐患 ，如设备损坏、人员伤亡等。
评估吊装和运输的效率，包括时间、人力 和成本等方面。
可靠性
经济性
评估方案的可靠性，如设备性能、运输准 时性等。
评估方案的经济效益，包括设备购买、运 输成本等。
冷链运输方案
冷链运输方案一、背景在现代物流中，冷链运输是一项非常重要的环节。
所谓“冷链”，指的是在货物运输过程中需要保持低温状态的商品，如生鲜、药品、化妆品等。
由于这些商品都属于易腐品，因此需要在运输过程中保持其新鲜度和质量。
为此，需要采取一些措施来确保这些商品在运输过程中始终处于最佳状态。
二、冷链运输方案冷链运输的主要目的是控制环境温度，防止货物受热或受冻。
随着技术的不断发展，现在有很多种冷链运输方案，下面我们就来介绍一下其中几种。
1. 冷藏货车冷藏货车是一种专门用于冷链运输的车辆。
它的车厢内部可以通过制冷机或者冷冻机来达到一定的温度。
这种车辆适用于短距离运输和紧急情况下的运输。
在使用过程中需要注意定期清理车辆和保养制冷设备。
2. 冷库运输冷库运输是指将货物储存在专门的冷库中，再由专业的运输公司运输。
这种方式适用于中长距离运输，货物从发货到收货一直处于恒温状态。
在使用过程中需要注意及时补充制冷剂和定期维护冷库设备。
3. 快递冷链快递冷链运输是将冷链商品通过快递公司进行运输。
这种方式适用于短距离运输和小规模的品种。
在使用过程中需要注意选择专业的快递公司，以及在打包商品时采用保温材料，如泡沫箱、保温袋等。
三、冷链运输方案的优势采用冷链运输方案，可以充分保证商品的品质和安全性，提高消费者的满意度。
另外，冷链运输方案还能带来以下几个优势：1.增加商品的保质期，延长商品的销售周期。
2.减少损耗和浪费，提高经济效益。
3.满足人们不断增长的对新鲜和安全商品的需求。
四、注意事项在冷链运输中，我们需要注意以下几点：1.冷链运输需要选择专业的运输公司和设备，确保货物的品质和安全性。
2.在运输途中需要保持通风，避免温度过高或过低。
3.在使用过程中需要注意定期维护设备和及时补充制冷剂。
五、总结冷链运输方案是高度复杂的，需要综合考虑运输距离、货物类型、运输时间等多种因素。
通过采用科学合理的冷链运输方案，可以有效地保证货物品质和安全性，提高经济效益和消费者的满意度。

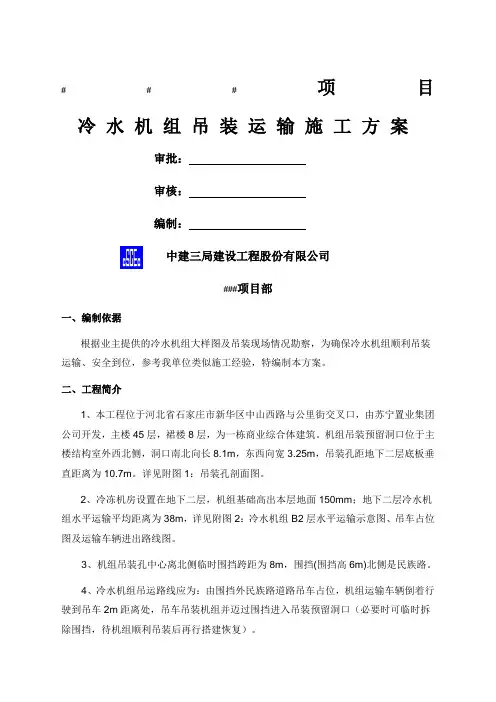

冷水机组吊装运输施工方案
###项目冷水机组吊装运输施工方案审批：审核：编制：中建三局建设工程股份有限公司###项目部一、编制依据根据业主提供的冷水机组大样图及吊装现场情况勘察，为确保冷水机组顺利吊装运输、安全到位，参考我单位类似施工经验，特编制本方案。
二、工程简介1、本工程位于河北省石家庄市新华区中山西路与公里街交叉口，由苏宁置业集团公司开发，主楼45层，裙楼8层，为一栋商业综合体建筑。
机组吊装预留洞口位于主楼结构室外西北侧，洞口南北向长8.1m，东西向宽3.25m，吊装孔距地下二层底板垂直距离为10.7m。
详见附图1：吊装孔剖面图。
2、冷冻机房设置在地下二层，机组基础高出本层地面150mm；地下二层冷水机组水平运输平均距离为38m，详见附图2：冷水机组B2层水平运输示意图、吊车占位图及运输车辆进出路线图。
3、机组吊装孔中心离北侧临时围挡跨距为8m，围挡(围挡高6m)北侧是民族路。
4、冷水机组吊运路线应为：由围挡外民族路道路吊车占位，机组运输车辆倒着行驶到吊车2m距离处，吊车吊装机组并迈过围挡进入吊装预留洞口（必要时可临时拆除围挡，待机组顺利吊装后再行搭建恢复）。
5、根据现场情况，查阅吊车性能表（详见附图3：吊车性能表图），选用100t 汽车吊，吊车占位工作半径中心到洞口中心跨距约14m，吊车配平衡重19.2t，主臂伸高30.4m，仰角70度，标准规定吊重18.6t，符合吊装要求。
6、约克冷水机组共5台，其中离心式机组4台，厚塑膜包装，包装外形尺寸均为长*宽*高=4997×2299×3282mm，重13.9t。
螺杆式机组1台，厚塑膜包装，包装外形尺寸为长*宽*高=4432×1880×2365mm，重9.12t。
冷水机组在出厂时，厂家已在冷水机组四角设置吊装孔。
（详见附图4：冷水机组大样图）三、工作内容将5台冷水机组由洞口吊装到地下室二层，在地下二层分别起重搬运水平运输到机房基础上就位。
冷水机组吊装运输施工方案
冷水机组吊装运输施工方案
一、前言
冷水机组作为重要的制冷设备，在安装过程中需要进行吊装运输，合理的施工方案对保证安全、高效地完成工程任务至关重要。
二、施工准备
1. 材料准备
•吊装设备：吊车、起重机等
•安全设备：安全带、安全帽等
•手工具：起重索具、扳手、螺栓等
2. 人员组织
•安排专业吊装人员
•设立现场安全管理人员
3. 现场准备
•确保吊装区域平整、稳固
•确保吊装路径畅通、无障碍物
三、吊装方案
1. 吊装计划
•制定详细的吊装计划，包括吊装时间、路线、安全措施等
2. 吊装准备
•检查吊装设备完好，确保安全可靠
•安装好起重索具，确认吊装点
3. 吊装操作
•严格按照吊装计划进行操作
•指挥员指挥合理操作，确保吊装平稳无误
四、运输方案
1. 运输准备
•确保运输车辆符合要求，经过检查合格
•调度好运输车辆，保证准时到达目的地
2. 运输过程
•配备专业司机，确保安全驾驶
•监控运输过程，随时掌握货物情况
五、施工安全
1. 安全意识
•所有施工人员必须具备安全意识，遵守现场安全规定
2. 安全防护
•确保安全带、安全帽等安全防护装备的正确使用
•严禁在施工场地违章操作
结语
冷水机组吊装运输施工方案是一项重要的工程环节，只有合理的施工方案和严格的操作流程，才能确保施工过程安全、高效地进行。
希望以上方案能对吊装运输工作提供一定的参考和借鉴，确保施工顺利完成。

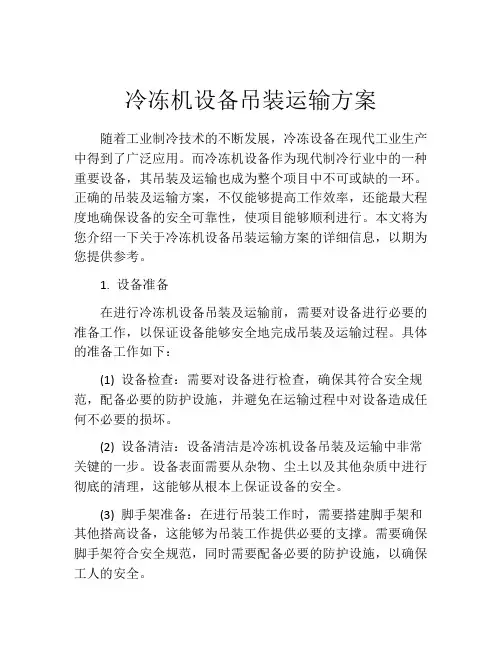

冷冻机设备吊装运输方案
冷冻机设备吊装运输方案随着工业制冷技术的不断发展，冷冻设备在现代工业生产中得到了广泛应用。
而冷冻机设备作为现代制冷行业中的一种重要设备，其吊装及运输也成为整个项目中不可或缺的一环。
正确的吊装及运输方案，不仅能够提高工作效率，还能最大程度地确保设备的安全可靠性，使项目能够顺利进行。
本文将为您介绍一下关于冷冻机设备吊装运输方案的详细信息，以期为您提供参考。
1. 设备准备在进行冷冻机设备吊装及运输前，需要对设备进行必要的准备工作，以保证设备能够安全地完成吊装及运输过程。
具体的准备工作如下：(1) 设备检查：需要对设备进行检查，确保其符合安全规范，配备必要的防护设施，并避免在运输过程中对设备造成任何不必要的损坏。
(2) 设备清洁：设备清洁是冷冻机设备吊装及运输中非常关键的一步。
设备表面需要从杂物、尘土以及其他杂质中进行彻底的清理，这能够从根本上保证设备的安全。
(3) 脚手架准备：在进行吊装工作时，需要搭建脚手架和其他搭高设备，这能够为吊装工作提供必要的支撑。
需要确保脚手架符合安全规范，同时需要配备必要的防护设施，以确保工人的安全。
2. 吊装方案吊装方案是冷冻机设备吊装及运输中非常重要的一步。
需要通过对设备各部分的分析，制定出详细的吊装方案，以确保设备能够安全地完成吊装过程。
具体的吊装方案如下：(1) 吊装设备选择：在选择吊装设备时，需要根据设备的重量、尺寸和形状等特点，选择合适的吊装设备。
比较常见的吊装设备有起重机、龙门吊和吊车等。
(2) 吊装点选择：在选择吊装点时，需要根据设备的重心位置、尺寸和形状等特点，选择合适的吊装点。
吊装点应该位于设备的重心位置，以确保设备在吊装过程中不会出现过度倾斜的情况。
(3) 吊装方向：在选择吊装方向时，需要确保设备在吊装过程中不会与周围环境或其他设备发生碰撞。
吊装方向应该选择与设备长度或宽度相同的方向。
(4) 吊装高度：在选择吊装高度时，需要确保设备在吊装过程中不会与周围环境或其他设备发生碰撞。
制冷机运输方案(运输、安装)
东莞国贸中心项目制冷机运输、吊装方案审批人：日期：审核人：日期：安装公司编制人：日期：制冷机厂家编制人：日期：中建五局工业设备安装有限公司目录1．编制说明 (1)2．编制依据 (1)3．工程概况 (1)4．施工部署及准备 (2)4.1 人员组织 (2)4.2 主要运输机具准备 (3)5．机组运输及安装 (4)5.1 方案确定 (4)5.2 运输步骤 (4)5.3 运输准备 (4)5.4 设备进场验收 (5)5.5 设备吊装、运输 (5)5.6 设备就位安装 (9)5.7 验收 (10)5.8 成品保护 (10)5.9 安装质量要求 (10)6．安全保护措施 (11)7．成品保护措施 (12)8．环保及文明施工措施 (12)1．编制说明本工程空调制冷系统设计共13台离心式制冷机组，制冷机组分两次到场，第一次进场9台，从土建预留的临时吊装孔直接吊入地下室四层再转运至制冷机房，第二次进场4台，从车道转运至地下二层永久吊装孔再吊入地下四层转运至制冷机房。
根据合同要求厂家负责卸货到指定位置（即B4层机房内），然后由我司运输设备至基础安装。
每台制冷机制冷量为2000冷吨，单台设备重为26吨，机组外形尺寸为：5902×3023×3719（H）㎜，由于机组数量较多，重量较重，并运输、安装困难，特编制此方案以保证运输、安装安全、有效，本方案为第一次进场的9台制冷机组运输、安装。
2．编制依据2.1约克离心式冷水机组安装使用说明书。
2.2 深圳华森设计院《国贸中心6号地下室》施工图（暖通部分）。
2.3《通风与空调工程施工质量验收规范》GB 50243--2002。
2.4现场土建实际结构及预留通道位置。
2.5施工场地、运输通道情况。
3．工程概况本项目建筑面积约104万平方米，地下室4层，裙楼7层，1号塔楼商业办公43层，2号塔楼商业办公86层，3号塔楼商业、办公、公寓61层，4号塔楼酒店22层，5号塔楼商业13层。
制冷设备运输方案
制冷设备运输方案背景本文档旨在提供一种有效的制冷设备运输方案，以确保设备在运输过程中的安全和稳定性。
制冷设备是一种高质量和敏感的设备，需要特殊的保护和注意。
我们的目标是减少任何潜在的损坏或损失，并确保设备能够在目的地安全运行。
运输方式选择在选择运输方式时，我们应考虑以下几个因素：1. 距离和时间：运输距离和所需时间是选择合适运输方式的关键因素之一。
鉴于制冷设备对温度和湿度要求较高，我们建议选择最快的运输方式。
2. 货运公司：选择有经验和资质的货运公司非常重要。
他们应该有良好的记录，能够提供设备安全运输所需的设备和保护措施。
3. 包装和保护：设备应采取适当的包装和保护措施，以防止任何损坏或损失。
这可能包括使用合适的包装材料，如泡沫垫和木箱，并确保设备受到外界冲击和振动的最小影响。
4. 温度和湿度控制：制冷设备对温湿度要求较高，因此在运输过程中需要特殊的温湿度控制措施。
货运公司应能够提供温湿度控制的运输服务，以确保设备在整个运输过程中处于良好的环境条件下。
5. 监测和追踪：为了确保设备的安全运输，我们建议使用监测和追踪技术。
这将有助于实时监测设备的位置和状态，并及时采取必要的措施以应对任何潜在的问题。
操作步骤以下是制冷设备运输的基本操作步骤：1. 选择合适的运输方式，并与货运公司协商安排。
2. 确保设备进行适当的包装和保护。
这可能包括使用泡沫垫、木箱等。
3. 要求货运公司提供温湿度控制的运输服务，以确保设备在合适的环境条件下运输。
4. 使用监测和追踪技术，实时监测设备的位置和状态。
5. 在设备到达目的地后，进行检查和测试，确保设备完好无损。
风险和风险管理运输制冷设备可能涉及一些风险，例如损坏、损失或延迟。
为了最大程度地减少这些风险，我们建议采取以下风险管理措施：1. 选择可靠的货运公司，根据其记录和资质进行评估。
2. 与货运公司订立合同，并明确责任和赔偿条款。
3. 监测和追踪设备的位置和状态，及时发现潜在问题并采取措施。
工程制冷设备运输方案设计
工程制冷设备运输方案设计一、前言工程制冷设备是指用于冷藏、冷冻、空调等用途的设备，包括制冷压缩机、冷凝器、蒸发器、冷凝蒸发器、阀门、管道系统等。
这些设备在工程建设中具有重要的作用，但由于设备的体积庞大、重量较重，运输过程中需要制定合理的运输方案，确保设备的安全运抵目的地。
二、运输前准备1. 设备包装在运输前，需要对工程制冷设备进行包装，包装要求应符合相关标准，保证设备在运输过程中不受损坏。
通常情况下，设备会采用木质箱包装，以保护设备免受外界挤压和震动。
2. 运输工具选择合适的运输工具对于工程制冷设备的运输至关重要。
通常情况下，工程制冷设备的运输工具有卡车、船舶和飞机等。
根据设备的体积、重量、目的地等因素选择合适的运输工具。
3. 装卸设备在装卸设备前，需要对运输工具进行检查，确保其符合运输设备的要求。
同时对于涉及到装卸设备的现场需要进行安全评估，并制定相应的安全操作规范。
三、运输方案设计1. 路线选择在选择运输路线时，需要充分考虑设备的体积、重量、目的地等因素。
通常情况下，需要避开交通拥堵、坡度过大、路面状况不佳等路段，选择平坦、通畅、安全的路线。
2. 运输方式根据设备的具体情况，可以选择陆运、海运或空运等方式进行运输。
在选择运输方式时，需要考虑运输工具的装载能力、运输时间等因素，最大限度地保证设备的安全运输。
3. 安全保障在运输过程中，需要制定完善的安全保障措施，确保运输过程中的安全。
这包括运输工具的保养检查、装卸设备的安全作业、设备的固定和稳定等。
4. 紧急应对在运输过程中可能会出现突发情况，例如路面塌陷、天气恶劣等，需要制定相应的紧急应对措施，保障设备的安全运输。
四、运输过程中的注意事项1. 保持稳定在运输过程中，需要保持设备的稳定，防止设备发生晃动、倾斜等情况，导致设备损坏或造成安全事故。
2. 避免碰撞设备在运输过程中，需要避免与其他物体发生碰撞，以防止设备受损。
3. 减少振动振动是造成设备受损的主要原因之一，需要采取相应的措施减少振动，例如加装减震设备等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A-K~A-W轴。
.施工部署及准备
4.1人员组织
4.1.1由于冷冻机组属于大型设备、比较贵重，9台设备同时到场。所以要求我们要在运输前进行合理的人员组织，保证设备安全运输就位。
现场总指挥：张华平
技术负责人：王李仁
工长：刘中意
安全负责人：钟理
200吨汽车起重机起重性能表（一）
注：数值后有*
注：数值后有*号表示没有其它附加设备
26.9m（1）表示主臂第一节全伸，二、三节不伸
26.9m（2）表示1-3节臂每节伸出1/3
.机组运输及安装
5.1方案确定
设备运输、安装方案思路：
冷冻机设备厂家利用汽车起重机（200T）把设备吊至地下四层A-3交A-M轴位置，然后我司进行设备水平运输，在设备运输通道上铺设钢板垫平，在设备
5.5设备吊装、运输
5.5.1设备起吊至B4层
在设备提前一天准备好运输机具，联系好汽车吊车到场时间，并提前三天与新世纪豪园物业公司沟通清空与工地相邻的簪花路路段（东莞大道与新世纪豪园
路口段，约200米）设备吊装区的障碍；安排好设备运输汽车进场顺序，按制冷机机房设备摆放从里到外的顺序进场，在场外簪花路上摆放同理。簪花路汽车起重机站车位置采用枕木和钢板铺垫，以免压坏路面。同时在设备吊装时需要对吊装作业区域进行警戒，拉好警戒线封堵作业路段。
基础附近制作一个钢构斜坡（钢构斜坡高度与基础平），利用搬运小坦克承载制冷机设备、卷扬机牵引把设备拖至设备基础上就位。
5.2运输步骤
运输、安装准备设备到场、验收丿设备吊装、运输至基础J设备就位
运输、安装准备
设备到场、验收丿
设备吊装、运输至基础J
设备就位■
验收―成品保护——」
5.3运输准备
在设备提前一天准备好运输机具，
运输通道见下图
4.2主要运输机具准备
名称
单位
数量
名称
单位
数量
搬运小坦克（JL12K）
台
6
起轨器（10T）
台
4
卷扬机（10T）
台
2
钢丝绳（①17.5）
米
约200
手拉葫芦（15T）
个
4
钢板3=12 mm
平方
若干
滑轮组
组
若干
汽车吊（200T）
台
1
4.3汽车起重机选型
根据被吊设备冷冻机的重量为26吨，吊车作业半径为16米，进行汽车起重机选型。通过起重机特性表选择200T汽车起重机，特性：作业半径16米，臂长26.9（2）米，起重重量35吨.200T汽车起重机特性表见下表：
我司运输设备至基础安装。每台制冷机制冷量为2000冷吨，单台设备重为26
吨，机组外形尺寸为：5902 X3023 X3719（H）伽，由于机组数量较多，重量较重，并运输、安装困难，特编制此方案以保证运输、安装安全、有效，本方案为第一次进场的9台制冷机组运输、安装。
2.编制依据
2.1约克离心式冷水机组安装使用说明书。
5.3.1机具准备：搬运小坦克、钢丝绳①17.5、钢板N12伽、起轨器（10T八卷扬机（10T）、手拉葫芦（15T）等。
532钢构斜坡：禾U用型钢现场制作，制作如下图所示:
钢根
方嗣10X1呼€
槽钢1渊
剖面图
533人员安排，提前一天准备吊装人员，做好技术交底，并进行动员大会。
5.4设备进场验收
机组到场后，组织建设单位、监理单位、设计单位及总包进行验收。检查其合格证、使用说明书等技术资料是否齐全有效，设备型号是否符合设计参数要求,设备外观质量检查，外观是否破损、变形。编制好验收记录并签字。验收合格完毕后，方可进行运输、就位。
5.6设备就位安装9
5.7验收10
5.8成品保护10
5.9安装质量要求10
.安全保护措施11
.成品保护措施12
.环保及文明施工措施12
东莞国贸中心项目部中建五局工业设备安装有限公司
东莞国贸中心项目部
1 .编制说明
本工程空调制冷系统设计共13台离心式制冷机组，制冷机组分两次到场，第一次进场9台，从土建预留的临时吊装孔直接吊入地下室四层再转运至制冷机房，第二次进场4台，从车道转运至地下二层永久吊装孔再吊入地下四层转运至制冷机房。根据合同要求厂家负责卸货到指定位置（即B4层机房内），然后由
\o "Current Document" .工程概况1
\o "Current Document" .施工部署及准备2
4.1人员组织2
4.2主要运输机具准备3
\o "Current Document" .机组运输及安装4
5.1方案确定4
5.2运输步骤4
5.3运输准备4
5.4设备进场验收5
5.5设备吊装、运输5
针对于吊装孔，设备吊装之前要对吊装孔四周障碍（钢筋、脚手架等）进行清理，要保证吊装孔最小净空尺寸8000*4000mm。
设备到场后，运输至吊装口附近的簪花路，并安排汽车吊至吊装孔附近准备起吊。如下图所示：
B4层吊装孔下方敷设好8=12伽钢板作为轨道,轨道钢板上方设置4个搬运小塔克。利用汽车吊把冷冻机吊从装载设备的汽车上吊至B4层并放置与搬运小塔克上。在吊装过程中，设备的四个角均设置缆绳拉住固定，以免设备在空中摆动；在设备从室外至B4层途中的B1、B2、B3层分包安排4人进行拉住缆绳固
制冷机运输方案
东莞国贸中心项目
制冷机运输、吊装方案
审批人：
日期:
审核人：
日期:
安装公司编制人：
日期:
制冷机厂家编制人：
日期:
中建五局工业设备安装有限公司
TOC \o "1-5" \h \z \o "Current Document" .编制说明1
\o "Current Document" .编制依据1
起重工：4人
运输工人：20人
后勤保障：刘术华
成品保护人：刘益春
运输时有专人指挥，统一行动。运输过程中各岗人员应尽职尽责，遇有情况
及时联系。运输前，安全负责人应首先检查各运输工机具是否安全可靠，检查无
误后方能运输。运输人员要合理安排，以确保将制冷机整体安全的运输到机房基础上就位。
4.1.2土建清理B4层设备运输通道及能源中心机房内的障碍、建筑垃圾，并整平地面。同时在冷冻机设备运输通道上的墙体不砌，预留出设备通道空间。
2.2深圳华森设计院《国贸中心6号地下室》施工图（暖通部分）
2.3《通风与空调工程施工质量验收规范》GB *****--2002。
2.4现场土建实际结构及预留通道位置。
2.5施工场地、运输通道情况。
.工程概况
本项目建筑面积约104万平方米，地下室4层，裙楼7层，1号塔楼商业办公43层，2号塔楼商业办公86层，3号塔楼商业、办公、公寓61层，4号塔楼酒店22层，5号塔楼商业13层。本专业含：中央空调系统、通风系统、防排烟系统、制冷系统、空调水系统、热水采暖系统等。整个工程空调系统冷负荷均
