暖通空调基础知识及识图
暖通空调基础知识讲解
国家标准规定，2500W空调的能效比标准值为2.65；2500W至多4500W空调的能效比标准值为
2.70/
3.
噪
声
空凋器运转时产生的杂音，主要由内部的蒸发机和外部的冷凝机产生。
国 家 规 定 制 冷 量 在 2000W 以 下 的 空 调 室 内 机 噪 声 不 应 大 于 45 分 贝 ， 室 外 机 不 大 于 55 分 贝 ；
1.2 空调的制冷量与制热量
1.2.1．制冷量：单位时间内，空调器在名义制冷工况下从 空间区域或房间内排除的热量。
1.2.2 ．制热量：单位时间内，空调器在名义制热工况下向 空间区域或房间内释放的热量。
外界
热 量
空间
制冷量
空間
热 量
空調器
制熱量
1.3 空调影响质量好坏的三项国家标准
1箱的节流阀是又细又长的毛细管。由于冷 凝器冷凝得到的液态制冷剂的冷凝温度和冷凝压力要高于 蒸发温度和蒸发压力，在进入蒸发器前需让它降压降温。 液态制冷剂通过毛细管时由于流动阻力而降压，并伴随着 一定程度的散热和少许的汽化，因此节流过程是一个降压 降温的过程。节流汽化的制冷剂量越大，蒸发器中的制冷 量就越少，因而必须减少节流汽化。
三、空调基础知识
3.1、空调的基本概念
3.1.1 空调的定义 3.1.2 空调的制冷量与制热量 3.1.3 空调的性能 3.1.4 常用单位换算
3.2、空调的分类
3.2.1 舒适性空调
（1）家用空调 （2）商用空调
3.2.2 工艺性空调（洁净空调）
3.3、本次学习内容回顾
1、空调的基本概念
1 1. 空调的定义：
2.1.2 家庭中央空调 家庭中央空调不仅适合于50~200㎡的普通家庭住宅，更适合于建筑 面积为200~500 ㎡的休闲别墅类住宅，在现代高档别墅群中有广泛 的使用。
暖通空调专业施工图识图
暖通空调专业施工图识图1.2 暖通空调专业施工图识图暖通空调专业中常用的空调工程，一般都包含冷冻水、冷却水系统和风路系统等等，其中风路系统为空调工程所独有，冷冻水、冷却水系统的识图方面的内容，基本等同于给排水工程的识图内容，故而本节对于冷冻水、冷却水系统的识图内容不再另作赘述，着重介绍风路系统和暖通空调设备、部件方面的识图内容。
1.2.1知识要点准备1. 具备建筑构造识图制图的相应基本知识。
(1) 具备建筑构造识图制图基本知识：建筑平面图、立面图、剖面图的概念及基本画法;(2) 具备建筑识图的投影关系的概念。
2. 具备画法几何的相应基本知识。
(1) 具备画法几何中轴测图的基本概念;(2) 具备将平面图转换绘制轴测图的基本能力。
3. 具备空间想象能力(1) 具备将平面图、原理图或者系统图中所表现出来的管道系统在脑海中形成立体架构的形象思维能力;(2) 具备通过文字注释和说明将简单线条、图块所表达的暖通空调专业的图例等同认识为本专业不同形态、不同参数的管道和设备。
4. 具备基本专业知识(1) 具备理解图中所出现的专业术语、名词的含义;(2) 具备了解设计选用设备的基本工作原理、工作流程;(3) 具备了解设计选用材料的基本性能和物理化学性质。
1.2.2暖通空调专业施工图识图方法1. 图纸目录图纸目录是为了在一套图纸当中能快速的查阅到需要了解的单张图纸而将立起来的一份提纲挈领的独立文件。
暖通空调专业的图纸目录也不例外，在本教材所提供的某综合楼建筑的暖通专业施工图当中，第一张图纸就是目录，见图5.6 图纸目录组成。
(1) 暖通空调工程施工图图纸目录的内容一般有：设备表、材料表、设计施工说明、平面图、原理图、系统图、大样、详图等;(与给排水工程施工图目录相同)(2) 一般因不同的设计院、设计工程师的传统和习惯不同，目录内容编制的顺序会有所差别，不过一般都会按照：说明——平面图——系统、原理图——大样、详图的基本顺序进行编排;(与给排水工程施工图目录相同)(3) 图纸目录内容大致都会体现：设计单位、建设单位、项目名称、图纸阶段(方案、初步设计、施工图等)、整套图号、页数、序号、名称、单张图号、标准或复用图号、折2#图张数、备注、制表、校核、审核等内容，上述内容编制的顺序会有所差别，不过一般都会按照：说明——平面图——系统、原理图——大样、详图的基本顺序进行编排;(与给排水工程施工图目录相同)。
暖通识图必备图例汇总及识图制图常识
暖通识图必备图例汇总及识图制图常识来源：机电天下一名暖通人，识图懂图是我必须掌握的一门学问，其实说起来难也不难，做了一下汇总，整理了一部分，分享给大家。
一、工艺管道施工图常用图例二、通风空调工程常用图例三、给排水、采暖常用图例四、消防工程基本图形符号1、消防工程辅助符号2、消防工程灭火器符号3、消防管路及配件符号4、消防工程固定灭火器系统符号5、消防工程灭火设备安装处符号6、消防工程自动报警设备符号建筑水暖识图制图常识制图基本规定：房屋建筑制图的六种制图标准是：《房屋建筑制图统一标准》（GB/T50001-2010）《总图制图标准》（GB/T 50103-2010）《建筑制图标准》（GB/T 50104-2010）《建筑结构制图标准》（GB/T 50105-2010）《给水排水制图标准》（GB/T50106—2010）《暖通空调制图标准》（GB/T50114—2010）。
制图国家标准是所有工程人员在设计、施工和管理中必须严格执行的国家法令。
从学习工程制图的第一天起，就应严格遵守、贯彻执行国家标准中的每一项规定，严格按国家标准绘制图样。
一、图纸幅面规格与图纸编排顺序：1.图纸幅面：图纸幅面即图纸的大小。
标准的图纸幅面有A0、A1、A2、A3、A4五种规格（表2-1）。
A1幅面是A0幅面的对开，A2幅面是A1幅面的对开，其他幅面依此类推。
表格内的B×L为幅面尺寸，c为周边尺寸，a为装订边尺寸。
2.图框格式任何图样均应在图幅内画出图框，图框线用粗实线绘制。
图框按作图需要，根据装订边尺寸和周边尺寸横式幅面或立式幅面画出。
一项工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面（不含目录及表格所采用的A4幅面）。
在一套设计图纸中，要选定一种图幅为主，尽量避免大小图幅掺杂使用。
绘制图样时，必须按照国家标准规定的幅面尺寸作图。
图纸的短边一般不用加长，必要时，可沿长边加长，见课件表2-2。
有特殊需要的图纸，可采用B×L为841×891与1189×1261的幅面。
看懂暖通空调图纸必备知识
系统图一般和平面图对照阅读，要求了解系统编号， 管道的来龙去脉，管径、管道标高、设备附件的连接 情况；立管上设备附件的连接数量和种类。了解给空 调管道在土建工程中的空间位置，建筑装饰所需的空 间。统计系统图上设备、附件的数量，管线的长度作 为暖通工程预算和材料采购的依据。
看安装大样图。
大样图看图顺序为：设备平面布置图→基础平面图→剖面图→流程图
03
通风、空调、制冷机房剖面图：绘出对应于机房平面图 的设备、设备基础的竖向尺寸标高。标注连接设备的管 道尺寸；设备编号零部件的制作详图，施工安装使用的 标准图。
01 阅读暖通工程施工图的一般程序
阅读暖通施工图，应了解暖通施工图的特点，按照一定阅读程序进行阅读，这样才能比较迅速、全面地读懂图纸，以完全实现读图的意图 和目标。
单/击/此/处/添/加/副/标/题/内/容
看懂暖通空调图纸必备知 识
汇报人姓名
汇报日期
建筑暖通施工图的图样繁多，根据图纸开展设计施工并非易事，暖通图纸怎 么看才是正确的呢？小编整理了部分关于暖通图纸类别和如何阅读的资料， 一起来学习一下暖通图纸怎么看吧。
暖通施工图的图样类别
建筑暖通施工图的图样一般有：设计、施工说明；图例、设备材料表；平面图（风管、水管平面； 设备平面）；详图（冷冻、空调机房平剖面节点平剖面）；系统图（风系统；水系统）；流程图 （热力、制冷流程、空调冷热水流程）。
号或文字符号，其目的是使读图者容易读懂图样。
设备材料表
3
设备材料表一般都要列出系统主要设备及主要材
料的规格、型号、数量、具体要求。但是表中的
数量一般只作为概算估计数，不作为设备和材料
的供货依据。
暖通平面图
建筑轮廓、主要轴线、轴线尺寸、室内外地面 标高、房间名称。风管平面为双线风管、空调 水管平面为单线水管；平面图上标注风管水管 规格、标高及定位尺寸；各类空调、通风设备 和附件的平面位置；设备、附件、立管的编号。

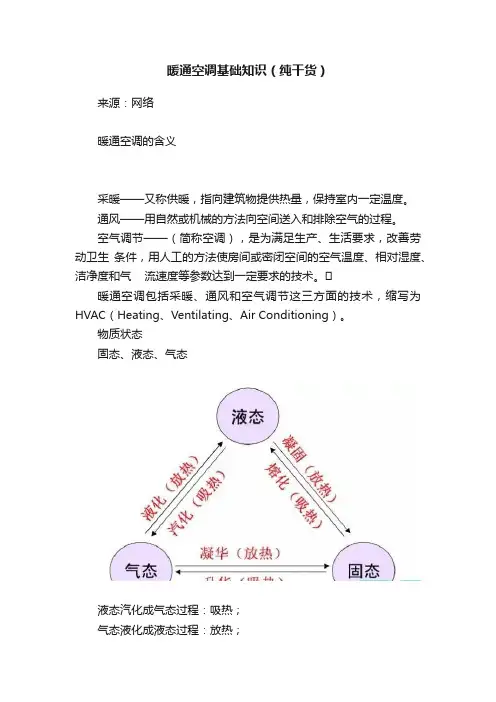

暖通空调基础知识（纯干货）
暖通空调基础知识（纯干货）来源：网络暖通空调的含义采暖——又称供暖，指向建筑物提供热量，保持室内一定温度。
通风——用自然或机械的方法向空间送入和排除空气的过程。
空气调节——（简称空调），是为满足生产、生活要求，改善劳动卫生条件，用人工的方法使房间或密闭空间的空气温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。
暖通空调包括采暖、通风和空气调节这三方面的技术，缩写为HVAC（Heating、Ventilating、Air Conditioning）。
物质状态固态、液态、气态液态汽化成气态过程：吸热；气态液化成液态过程：放热；固态熔化成液态过程：吸热；液体凝固成固态过程：放热；固态升华成气态过程：吸热；气态凝华成固态过程：放热；注：固态—液态转换在冰蓄冷系统将会用到；改变状态将会储存大量的能量：潜热。
比热：使1克的某种物质温度升高1℃所需的热量。
显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。
潜热：当物体吸热（或放热）仅使物体分子的热位能增加（或减少），使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为潜热。
空调系统参数温度定义：温度是用来表示物质冷与热的程度。
分为干球温度：干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。
湿球温度：指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。
用湿纱布包扎普通温度计的感温部分，纱布下端浸在水中，以维持感温部位空气湿度达到饱和，在纱布周围保持一定的空气流通，使于周围空气接近达到等焓。
示数达到稳定后，此时温度计显示的读数近似认为湿球温度。
焓的定义：焓是热力学中表示物质系统能量的一个状态函数，常用符号H表示。
数值上等于系统的内能U加上压强p和体积V的乘积，即H=U+pV。
暖通空调识图知识
知识拓展：压力容器 运行中最高压力大于等于0.1MPa，内直径大于等于 0.15m且容积大于等于0.25m3的容器被成为压力容 器。出于安全生产的需要，我国安监部门对锅炉等 压力容器的设计、生产、运行均有一系列的标准和 规程规范。
1.2 暖通空调工程的主要设备
(3) 热水锅炉 热水锅炉根据运行压力分为承压热水锅炉、常压热水锅炉和真空热水锅炉。 承压热水锅炉可以提供水温高于100℃的高温热水，在我国北方的集中供热系 统中运用较多，属于压力容器。 常压热水锅炉是指锅炉在运行时所承受的压力相当于大气压，即锅炉本体不 承受压力，而空调供水是通过二次换热进行加热，空调循环水可以按设计要 求承受不同压力，与锅炉本体无关。常压热水锅炉通常可分为内置式换热器 外置式换热器两类，一般提供热水温度不超过90℃。 真空热水锅炉的锅炉本体内保持真空，锅炉本体也处于负压下工作，运行安 全可靠。真空热水锅炉炉内水容积小，热水供应启动速度快，炉内充水可用 软水或纯水，不结垢、无腐蚀，在蒸汽介质下，换热管的传热效率比较高， 但需要设置一套真空装置。锅炉内的水容积比较小，相应的其热容量也比较 小。
图1 电制冷水冷式冷水机组的 图面示意
建筑设备安装识图与施工 专业识图
第5章 暖通空调
1.2 暖通空调工程的主要设备
知识拓展： 性能系数COP 性能系数(COP)又被称为能效比，是在规定条件下 制冷机的制冷量与其净输入能量之比。水冷冷水 机组的COP值较高，一般在4~6，其中水冷离心机 组COP值一般为5~6,水冷螺杆机组的COP值一般为 4.4~2，水冷活塞机组或水冷涡旋机组的COP值一 般为4~5。风冷热泵机组的COP值一般为3左右。
暖通空调基础知识及识图ppt课件
也可采用机械排烟。对于某些重点地区应 当采用加压防烟。
1.3 空调系统的分类、组成及原理
实现对某一房间或空间内的温度、湿度、洁净 度和空气流速等进行调节和控制，并提供足够量的 新鲜空气的方法叫做空气调节，简称空调。空调可 以实现对建筑热湿环境、空气品质全面进行控制， 它包含了采暖和通风的部分功能。 1.3.1空调系统的分类
路，这就说明风、水管系统总是有一定来源，并按一定方向，通过 干管、支管，最后与具体设备相接，多数情况下又将回到它们的来 源处，形成一个完整的系统。
(3) 空调通风系统的复杂性 空调通风系统中的主要设备，如冷水机组、空调箱等，其安装位
置由土建决定，这使得风管系统与水管系统在空间的走向往往是纵 横交错，在平面图上很难表示清楚，因此，空调通风系统的施工图 中除了大量的平面图、立面图外，还包括许多剖面图与系统图，它 们对读懂图纸有重要帮助。
空调箱内风机、加热器、表冷器、加湿器等设备的型号、数量，以及该设备 的定位尺寸。 ② 风管系统 用双线表示，包括与空调箱相连接的送风管、回风管、新风管。 ③ 水管系统 用单线表示，包括与空调箱相连接的冷、热媒管道及凝结水管道。 ④ 尺寸标注包括各管道、设备、部件的尺寸大小、定位尺寸。 其他的还有消声设备、柔性短管、防火阀、调节阀门的位置尺寸。
在评价和选择除尘器时，必须从多方面考虑。这些因素包括： 除尘效率、阻力(动力消耗)、制造成本与材料、占用建筑空间、 耗水量以及维护安装等，其中最主要的是除尘效率。
除尘器的除尘效率与粉尘性质(容重、亲水性、粘结性、比电 阻以及粉尘颗粒大小等)和气体性质(包括温度、湿度、化学性质 等)有关，在选用时要充分调查并研究粉尘的性质及其分散度。
《暖通空调讲解》PPT课件
智能控制系统架构和功能模块
系统架构
包括感知层、传输层、数据层、应 用层等，实现数据的采集、传输、 处理和应用。
功能模块
包括设备管理、能耗监测、环境监 控、智能控制等模块，满足不同的 应用需求。
数据采集、传输和处理技术
数据采集技术
量等。
03
行业标准对企业国际合作的影响
分析行业标准对企业国际合作的作用，包括促进国际交流、推动国际合
作等。
未来发展趋势预测
暖通空调行业技术发展趋势
预测未来暖通空调行业技术的发展方向和趋势，如智能化、高效节能等。
暖通空调行业市场发展趋势
分析未来暖通空调行业市场的发展前景和趋势，如市场规模、竞争格局等。
替换部件法
对于损坏的部件或组件，采用替换法进行维 修或更换。
05
智能化技术在暖通空调中 应用
智能化技术发展趋势
物联网技术应用
将暖通空调系统与物联网相结合，实 现远程监控、智能控制等功能。
云计算技术应用
通过云计算平台，对大量数据进行存 储和分析，为暖通空调系统的智能化 提供数据支持。
人工智能技术应用
输入功率
空调设备运行时消耗的电能，单位通常为kW或W。
制冷剂类型和充注量
制冷剂种类及其充注量直接影响设备的制冷效果和环保性能。
辅助设备功能及作用
01
02பைடு நூலகம்
03
04
风机
提供空气循环动力，确保室内 空气均匀分布。
过滤器
过滤空气中的灰尘、细菌等污 染物，提高室内空气质量。
膨胀阀/节流装置
控制制冷剂流量，实现制冷剂 的节流降压。
