主板维修总结汇总
维修主板个人工作总结
维修主板个人工作总结
个人工作总结：
在过去一段时间里，我专注于维修主板的工作，并取得了一些重要的成果和经验。
以下是我的个人工作总结：
1. 熟悉主板维修流程：我系统地学习了主板维修的基本流程，掌握了从故障排除到维修方案设计，再到部件更换和装配的全过程。
通过实践，我能够高效地进行主板维修，并且能够快速找到故障原因并加以修复。
2. 经验积累：在维修过程中，我遇到了各种各样的故障情况，如电源问题、芯片损坏和焊接接触不良等。
通过不断的实践和尝试，我积累了丰富的经验，从而能够更加准确地判断和解决各种问题。
3. 学习技术文档：在工作中，我发现阅读和理解技术文档是非常重要的。
我努力学习了主板制造商的技术手册、电路图和数据表，以便更好地理解主板的工作原理和维修方法。
这使我能够在维修过程中更快速、更准确地找到问题所在，并提供相应的解决方案。
4. 团队合作与沟通：在工作中，我与其他维修技术人员保持密切合作和沟通。
通过与他们的交流和分享经验，我们互相学习、互相帮助，提高了整个团队的维修效率和质量。
5. 持续学习与提升：主板维修是一个不断发展和变化的领域，
不同的机型和技术都需要我们保持学习和提升的态度。
我定期参加相关培训和学习交流会议，通过不断学习新知识和新技术，提升自己的维修水平和能力。
总的来说，通过我在主板维修方面的工作和努力，我逐渐成长为一名经验丰富、技术娴熟的维修技师。
我将继续学习和提升自己，为维修主板工作做出更大的贡献。
(完整版)电脑主板故障维修大全
电脑主板故障维修大全.txt 始终相信，这世间，相爱的原因有很多，但分开的理由只有一个-- 爱的还不够。
人生有四个存折：健康情感事业和金钱。
如果健康消失了，其他的存折都会过期。
主板常见故障维修24 例如今主板的集成度越来越高，维修主板的难度也越来越大，往往需要借助专门的数字检测设备才能完成。
不过，有些主板常见故障并不需要专门的检测设备，你自己即可动手解决，下面是一些最典型的主板故障维修实例，希望大家能从中学到解决主板故障的基本办法。
一、开机无显示类故障【实例1】：主板不启动，开机无显示，有内存报警声（"嘀嘀"地叫个不停）故障原因：内存报警的故障较为常见，主要是内存接触不良引起的。
例如内存条不规范，内存条有点薄，当内存插入内存插槽时，留有一定的缝隙；内存条的金手指工艺差，金手指的表面镀金不良，时间一长，金手指表面的氧化层逐渐增厚，导致内存接触不良；内存插槽质量低劣，簧片与内存条的金手指接触不实在等等。
处理办法：打开机箱，用橡皮仔细地把内存条的金手指擦干净，把内存条取下来重新插一下，用热熔胶把内存插槽两边的缝隙填平，防止在使用过程中继续氧化。
注意：在拔插内存条时一定要拔掉主机折电源线，防止意外烧毁内存。
【实例2】：主板不启动，开机无显示，有显卡报警声（一长两短的鸣叫）故障原因：一般是显卡松动或显卡损坏。
处理办法：打开机箱，把显卡重新插好即可。
要检查AGP插槽内是否有小异物，否则会使显卡不能插接到位；对于使用语音报警的主板，应仔细辨别语音提示的内容，再根据内容解决相应故障。
如果以上办法处理后还报警，就可能是显卡的芯片坏了，更换或修理显卡。
如果开机后听到" 嘀" 的一声自检通过，显示器正常但就是没有图像，把该显卡插在其他主板上，使用正常，那就是显卡与主板不兼容，应该更换显卡。
【实例3】：主板不启动，开机无显示，无报警声故障原因：原因有很多，主要有以下几种。
处理办法：针对以下原因，逐一排除。
主板维修总结
主板维修总结主板维修步骤总结一:检修第一步1、检查正反表面就是否有刮伤,断线,电容漏液鼓包,元件损坏等。
二:检修第二步(测量主板就是否短路)1、3VSB就是否对地短路。
(测量对地阻,PCI插槽A14脚不为0的OK,如果短路依次拆除网卡,1394,部分主板IO,固定输出3、3V的1117,南桥。
如果不确定短路,可待机状态下触摸网卡,IO,南桥等芯片就是否发烫,待机电压就是否偏低等综合判断3VSB就是否短路。
B数据接口就是否对地短路(正常值为400--600左右,任何一个数变小或者为0说明南桥坏,数值变大可能南桥坏也可能USB接口到南桥断路)3.VCOPU就是否对地短路(一般高于30就可以确认短路,如果短路先查瞧场管就是否采用LD1010D,LD1014D,如果不就是,再依次拆除电容,电源芯片,上下管,驱动芯片,478系列主板南北桥等。
正常478系列数值30左右,775系列200以上,AM2系列60以上。
)4.内存,AGP显卡,桥,总线供电等就是否对地短路(测量数值不为0就不能判定就是短路的,测量位置一般在电感脚位,场管S极,如确让短路一般就是桥短路很少就是场管电容之类的)三:检修第三步(待机部分5大待机电压)1、3VSB,VCCRST(实时时钟供电)RTCRST#(实时时钟复位)如果无三大待机测量:一:测跳帽(CMOS)上就是否有3V左右电压,如果有表示VCCRST(实时时钟供电)RTCRST#(实时时钟复位)正常,二:如果无电压拆跳帽测量跳帽的第一脚就是否有3V电压,如果有3V电压说明第二脚将电压拉低(一般就是南桥问题),拆除南桥后1脚还就是还就是无电压查二极管正负端就是否有3V电压,无电压说明电池正极到二极管之间线路有问题,如果二极管正极有电压而负极没有电压那么更换二极管。
2.跳帽正常没晶振波开或者电压如果无以上晶振测量:一:测量晶振电压,有压差表示晶振起振。
INTEL:0、1---0、5V之间NV :1、0----1、6V之间SIS :0、5---1、6V之间VIA :1、0---1、5V之间二:测量晶振两脚对地值一般在500--700之间,数值偏大说明桥空焊,数值偏小说明桥短路,或者用手模晶振能开机先拆电容--晶振---南桥。

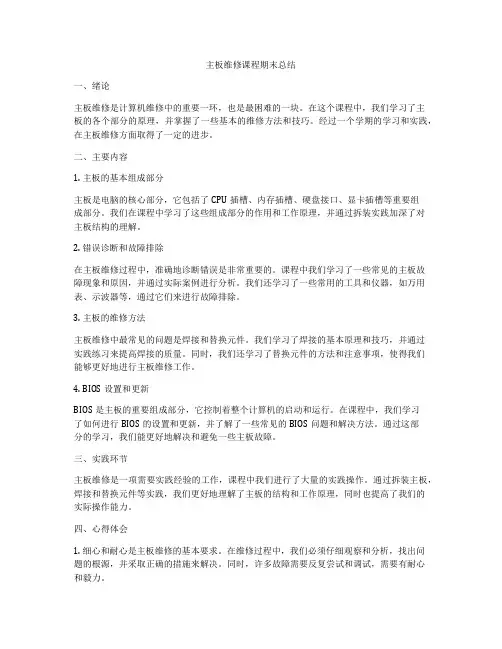

主板维修课程期末总结
主板维修课程期末总结一、绪论主板维修是计算机维修中的重要一环，也是最困难的一块。
在这个课程中，我们学习了主板的各个部分的原理，并掌握了一些基本的维修方法和技巧。
经过一个学期的学习和实践，在主板维修方面取得了一定的进步。
二、主要内容1. 主板的基本组成部分主板是电脑的核心部分，它包括了CPU插槽、内存插槽、硬盘接口、显卡插槽等重要组成部分。
我们在课程中学习了这些组成部分的作用和工作原理，并通过拆装实践加深了对主板结构的理解。
2. 错误诊断和故障排除在主板维修过程中，准确地诊断错误是非常重要的。
课程中我们学习了一些常见的主板故障现象和原因，并通过实际案例进行分析。
我们还学习了一些常用的工具和仪器，如万用表、示波器等，通过它们来进行故障排除。
3. 主板的维修方法主板维修中最常见的问题是焊接和替换元件。
我们学习了焊接的基本原理和技巧，并通过实践练习来提高焊接的质量。
同时，我们还学习了替换元件的方法和注意事项，使得我们能够更好地进行主板维修工作。
4. BIOS设置和更新BIOS是主板的重要组成部分，它控制着整个计算机的启动和运行。
在课程中，我们学习了如何进行BIOS的设置和更新，并了解了一些常见的BIOS问题和解决方法。
通过这部分的学习，我们能更好地解决和避免一些主板故障。
三、实践环节主板维修是一项需要实践经验的工作，课程中我们进行了大量的实践操作。
通过拆装主板，焊接和替换元件等实践，我们更好地理解了主板的结构和工作原理，同时也提高了我们的实际操作能力。
四、心得体会1. 细心和耐心是主板维修的基本要求。
在维修过程中，我们必须仔细观察和分析，找出问题的根源，并采取正确的措施来解决。
同时，许多故障需要反复尝试和调试，需要有耐心和毅力。
2. 不断学习和更新知识是主板维修师傅的必备条件。
随着技术的发展和更新换代，主板的结构和工作原理也在不断变化。
我们必须持续关注新的技术和新的故障现象，才能更好地进行维修工作。
3. 团队合作和良好的沟通是主板维修成功的关键。
主板维修知识点总结
主板维修知识点总结随着计算机的普及和发展，主板作为电脑的核心部件之一，承担着连接各个硬件设备和传递数据的重要任务。
因此，掌握主板维修知识点对于维护计算机的正常运行至关重要。
在这篇文章中，将对主板维修的一些重要知识点进行总结，帮助读者更好地了解和解决主板故障。
一、电源问题电源是计算机正常运行的关键，主板上的电源插口和供电电路往往容易出现问题。
当电源故障时，计算机无法正常开机。
在诊断和维修过程中，我们可以先检查电源插头和电源线是否松动，以及主板上的供电电路是否短路或损坏。
如果有短路现象，需要找到短路位置并进行修复。
此外，还需要检查电源是否能够正常输出电压，以确保电源供电正常。
二、BIOS问题BIOS是主板上的固件，控制着计算机硬件和软件的交互。
在主板维修中，BIOS问题也是常见的。
例如，BIOS版本过旧可能导致硬件不被识别或者不正常工作，因此我们需要及时升级最新的BIOS版本。
此外，如果计算机长时间不启动或者频繁蓝屏，有可能是因为BIOS设置错误，我们可以通过重置或更新BIOS设置来解决这些问题。
三、插槽问题主板上的插槽是承载和连接硬件设备的重要接口，例如CPU插槽、内存插槽、显卡插槽等。
当计算机出现故障时，我们需要检查各个插槽是否有损坏或者松动的情况，以及有无异物进入插槽。
有时CPU插槽金手指出现氧化也会导致接触不良，这时可以使用橡皮擦轻擦金手指来清除氧化物。
如果插槽损坏严重，可能需要更换主板或进行焊接修复。
四、内存问题内存是计算机存储数据的地方，也是主板上常见的故障点之一。
当计算机频繁蓝屏、无法正常启动或者出现内存相关错误时，我们可以通过以下方法进行故障排除。
首先，检查内存插槽是否插紧，并尝试更换内存条进行测试。
其次，将内存条插在其他可用的插槽中，以排除插槽故障。
另外，还可以通过BIOS进行内存自检，检查内存是否完好。
五、芯片问题主板上集成了各种芯片，如南桥芯片、北桥芯片等。
当计算机出现外部设备无法正常识别、USB接口失灵或者声卡驱动异常等问题时，很可能是芯片出现故障。
维修主板个人工作总结
维修主板个人工作总结在过去的一年里，我作为一名主板维修工程师，在工作中取得了一定的成果。
在此我要对自己过去一年的工作进行总结。
首先，我在主板维修方面的技术水平有了很大的提升。
通过不断的学习和实践，我深入了解了各种主板故障的原因和解决方法。
无论是涉及到硬件故障还是软件故障，我都能迅速准确地定位问题，并采取相应的措施进行修复。
在处理主板问题的过程中，我还加深了对电路原理和元器件的理解，提高了自己的电路分析和故障排除能力。
其次，我在修理工作中注重细节，提高了做事的质量和效率。
维修主板是一项需要细心和耐心的工作，每一个细小的元器件或连接线路都可能与故障有关。
因此，我在维修过程中注重每一个细节，仔细观察和检查，以确保问题得到完全解决。
同时，我也学会了正确使用维修工具和设备，提高了维修的效率，尽快将产品送回给客户。
另外，我还积极参加公司的培训和学习活动，不断拓展自己的知识和技能。
通过参与培训课程和研讨会，我了解到了最新的主板技术和维修方法。
同时，我还通过与同事的交流和合作，分享了自己的经验和心得，互帮互助，共同提高。
这些培训和学习活动让我不断学习，并在实践中不断改进和完善自己的修理技术。
最后，我还要感谢我所在的团队，他们给予了我很多帮助和支持。
团队成员之间的合作和沟通，使得我们能够更好地应对各种挑战和困难。
在工作中，我们相互支持，互相借鉴经验，使得我们的维修工作更加高效和规范。
通过对过去一年的工作总结，我发现自己不断进步的同时还存在一些需要改进的地方。
首先，我需要加强对新型主板技术和维修方法的学习，以跟上技术的发展和变化。
其次，我要进一步提高自己的服务意识，与客户保持良好的沟通和合作关系。
最后，我要进一步加强团队合作和协作能力，以更好地完成工作任务。
总之，过去一年我在主板维修方面取得了一定的成绩，并学到了许多宝贵的经验和教训。
我将继续努力学习和提高自己的修理技术，以更好地为客户提供优质的维修服务。
同时，我也会继续与团队成员合作，互相学习和成长，共同推动团队的发展。
维修主板工作总结
维修主板工作总结
作为一名电子维修工程师，维修主板是我们日常工作中的重要任务之一。
在过
去的一段时间里，我积累了一些经验，现在我想分享一下我对维修主板工作的总结。
首先，维修主板需要具备扎实的电子技术知识和丰富的实践经验。
在面对各种
故障时，我们需要对主板的结构和原理有深入的了解，才能准确地找出问题所在。
同时，丰富的实践经验也能帮助我们更快地定位和解决故障。
其次，维修主板需要耐心和细心。
有时候，主板上的故障可能非常微小，需要
我们耐心地一点一点排查，才能找到问题。
同时，我们也需要细心地对待每一个细节，避免因为疏忽而造成更大的损失。
另外，维修主板需要善于利用工具和设备。
现代的主板维修离不开各种先进的
维修设备和工具，比如示波器、万用表、热风枪等。
善于利用这些工具，可以帮助我们更准确地找出故障，并且提高维修效率。
最后，维修主板需要不断学习和更新知识。
电子技术日新月异，新的主板和新
的故障层出不穷。
只有不断学习和更新知识，才能跟上时代的步伐，更好地完成维修工作。
总的来说，维修主板是一项需要技术、耐心和细心的工作。
只有不断学习和积
累经验，我们才能在这个领域中不断进步，为客户提供更好的服务。
希望我的经验总结能够对同行们有所帮助，也希望我们能够在这个领域中共同进步，为电子维修事业做出更大的贡献。
电脑主板常见故障及主板维修方法详细汇总
一、开机后提示“CMOS Battery State Low”，有时可以启动，使用一段时间后死机这种现象大多是CMOS供电不足引起的。
对于不同的CMOS供电方式，采取不同的措施：1.焊接式电池：用电烙铁重新焊上一颗新电池即可。
2.钮扣式电池：直接更换。
3.芯片式：更换此芯片最好采用相同型号芯片替换。
如果更换电池后时间不长又出现同样现象的话，很可能是主板漏电，可检查主板上的二极管或电容是否损坏，也可以跳线使用外接电池。
二、主板上键盘接口不能使用接上一好键盘，开机自检时出现提示“Keyboard Interface Error”后死机，拔下键盘，重新插入后又能正常启动系统，使用一段时间后键盘无反应，这种现象主要是多次拔插键盘引起主板键盘接口松动，拆下主板用电烙铁重新焊接好即可;也可能是带电拔插键盘，引起主板上一个保险电阻断了(在主板上标记为Fn的东西)，换上一个1欧姆/0.5瓦的电阻即可。
三、集成在主板上的显示适配器故障一般来说，计算机开机响几声，大多数是主板内存没插好或显示适配器故障。
有一长城微机，开机响8声，确定是显示器适配器故障。
打开机箱发现显示适配器集成在主板上，又无主板说明书。
针对这种情况，要仔细查看主板上的跳线标示，屏蔽掉主板上集成的显示设备，然后在扩展槽上插上好的显示卡后故障排除(有些主板可能是通过CMOS设置来允许或禁止该功能)。
四、集成在主板上的打印机并口损坏品牌机及多数486以上的微机打印机并口，大多集成在主板上，用机的时候带电拔插打印机信号电缆线最容易引起主板上并口损坏。
遇到类似情况，可以查看主板说明书，通过“禁止或允许主板上并口功能”相关跳线，设置“屏蔽”主板上并口功能。
另一种是通过CMOS设置来屏蔽，然后在ISA扩展槽中加上一块多功能卡即可。
五、主板上软、硬盘控制器损坏从486开始，大多数主板均集成软、硬盘控制器。
如果软盘控制器损坏，也可以仿照上面的方法加一块多功能卡即可搞定(相应更改主板上跳线或CMOS设置);如果硬盘控制器坏，针对不同情况处理：如果所接硬盘小于528MB，可以加多功能卡;如果不是的话，需要更新主板BIOS或利用相关的软件了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板维修步骤总结一：检修第一步1.检查正反表面是否有刮伤，断线，电容漏液鼓包，元件损坏等。
二：检修第二步（测量主板是否短路）1.3VSB是否对地短路。
（测量对地阻，PCI插槽A14脚不为0的OK,如果短路依次拆除网卡，1394，部分主板IO，固定输出3.3V的1117，南桥。
如果不确定短路，可待机状态下触摸网卡，IO，南桥等芯片是否发烫，待机电压是否偏低等综合判断3VSB是否短路。
B数据接口是否对地短路（正常值为400--600左右，任何一个数变小或者为0说明南桥坏，数值变大可能南桥坏也可能USB接口到南桥断路）3.VCOPU是否对地短路（一般高于30就可以确认短路，如果短路先查看场管是否采用LD1010D,LD1014D,如果不是，再依次拆除电容，电源芯片，上下管，驱动芯片，478系列主板南北桥等。
正常478系列数值30左右，775系列200以上，AM2系列60以上。
）4.内存，AGP显卡，桥，总线供电等是否对地短路（测量数值不为0就不能判定是短路的，测量位置一般在电感脚位，场管S极，如确让短路一般是桥短路很少是场管电容之类的）三：检修第三步（待机部分5大待机电压）1.3VSB,VCCRST(实时时钟供电)RTCRST#（实时时钟复位）如果无三大待机测量：一:测跳帽（CMOS）上是否有3V左右电压,如果有表示VCCRST(实时时钟供电)RTCRST#（实时时钟复位）正常，二：如果无电压拆跳帽测量跳帽的第一脚是否有3V电压，如果有3V电压说明第二脚将电压拉低（一般是南桥问题），拆除南桥后1脚还是还是无电压查二极管正负端是否有3V电压，无电压说明电池正极到二极管之间线路有问题，如果二极管正极有电压而负极没有电压那么更换二极管。
2.跳帽正常没晶振波开或者电压如果无以上晶振测量：一：测量晶振电压，有压差表示晶振起振。
INTEL:0.1---0.5V之间NV :1.0----1.6V之间SIS :0.5---1.6V之间VIA :1.0---1.5V之间二：测量晶振两脚对地值一般在500--700之间，数值偏大说明桥空焊，数值偏小说明桥短路，或者用手模晶振能开机先拆电容--晶振---南桥。
三：测量VCCRTC,RTCRST#是否为高电平。
四：NV芯片组不使用32.768MHZ晶振解发，一般测量25MHZ，晶振电压为1.6V左右.五：AMD芯片组不使用晶振也可以上电。
3.测量待机电压3VSB如果无3VSB测量：一：测量PCI插槽A14脚是否有3VSB，对地打阻看是否短路，注意新型主板要按开关后才有电压，如果没有电压测量PCI插槽旁边的1117场管，电容之类的。
二：NV,AMD的主板有第二待机电压，一般待机时在桥边上电容等测量。
4.待机电压好信号RSMRST# 3.3V如果无RSMRST#待机测量：一：一般在I0脚测量，有部分板没有RSMRST#的是在电路图查找，如果查不到一般跳过此项。
常用I/0 83627 的70脚或75，8712，8118的85脚------一般RSMRST#由I/0发出中间经过上拉再到南桥，IO的电压一般经5VSB转换得来。
二：对地打阻是否短路，把I/O的RSMRST#跳起来，测量焊盘上是否有3.3V电压，三：如果以上都查不到只有跑线从ATX 电源的橙色脚（1.2.11）3.3V慢慢查找. 以上5大待机电压正常后到触发电路部分四.检修第四步：三大触发信号(PWRBTN#触发电源开关信号,SLP_S3#,PS_ON#)1.INTEL/NV/AMD芯片组触发顺序：开关_____IO_____南桥____IO_____绿线开关到IO：PWRSW# 只要有跳变说行IO到南桥：PWRBIN# 高低高跳变南桥到IO：SLP_S3# 由低电平跳变为高电平3.3VIO到绿线：PSON# 由低电平OV跳变为高电平3.3V与触发信号常用IO型号一：华邦W8362761脚供电（有跳变就可以）68脚开关(高低高) 67脚接南桥(高低高，PWRBTN#) 73脚南桥发回SLP_S3# （低高电平---持续高电平）72脚接PSON#（高电平---持续低电平）二：联阳（IT8702.8712.8716.8718.8720.8721.8726.8728）67脚供电（有跳变就可以）75脚开关(高低高) 72脚接南桥(高低高，PWRBTN#) 72脚南桥发回SLP_S3# （低高电平---持续高电平）76脚接PSON#（高电平---持续低电平）供电 61 有跳变就可以68高低高72 高电平--持续低电平PWRBTN# SLP_S3#(返回IO 信号)67高低高 73（低高电平---持续高电平）5VSB 供电 61 有跳变就可以 72 高电平--持续低电平 68高低高 PWRBTN# (送住南桥)67高低高 SLP_S3#(返回IO 信号)73（低高电平---持续高电平）以上触发电路以完成，下面是供电电路W83627 ATX 绿线 PSON # 南桥 开关 IT8702.8712.8716.8718.8720.8721.8726.8728 南桥 ATX 绿线 PSON # 开关五．维修第五步：供电电路检修（5大供电+6小供电）5大供电：待机供电，内存供电，桥供电，总线供电，CPU供电6小供电：内存负载供电，478的VCC_VID供电，AMD的VDDA 供电，1156 1136的的PLL供电，AMD3的VDDR，南桥的第2个待机电压。
供电方式：一：稳压器降压LDO（由1117，1084，1085等芯片输出，应用于待机电压，网卡供电，声卡供电，显卡供电等，常用于压降幅度小，电流小的电路中）二：运算+MOS管降压（有控制芯片，有MOS管滤波电容，但是无电感，一般用于内存，桥，总线供电）三：开关电源降压PWM（由电源管理芯片+MOS管两个以上+电感+滤波电容一般用于内存供电，桥供电，CPU供电电路提供大电流）5大供电流程：INTEL芯片组：待机电压—内存供电----桥供电-----总线供电-----CPU 供电NV+INTEL与INETL供电顺序一样AMD芯片组：待机电压—内存供电----VDDA----CPU供电-----总线供电-----桥供电NV+AMD芯片组：待机电压—内存供电----桥供电-------VDDA----CPU供电-----总线供电1.待机供电（3VSB,3VDLUAL）维修步骤：测量位置：PIC插槽A14脚。
来源一般是PCI插槽边上的1117,1084以及双路供电产生。
2.内存供电（VCC_DDR/VDIMM）维修步骤：测量位置：DDR1的7脚，DDR2在打值卡上1.8V核心供电，DDR3在打值卡上VDD或内存旁电感。
来源一般靠近内存，与测量点相通的电感或者场管S极。
3.桥供电CORE维修步骤：测量位置：桥周边的线圈或者场管S极。
来源一般是桥周边的线圈或者场管S极，排除法判断内存、总线供电后就可以得到桥供电。
4.总线供电（AMD:VLDT/HT1.2V,INTEL:VTT--FSB,VTT-CPU,VTT-GMCH）测量位置：478无总线供电，775假负载上VTT，AM2/AM3假负载上的VLDTA或者VLDTB,754假负载上“串行总线供电”，939假负载上“串行总线电压“来源一般是桥与CPU之间的MOS管S极。
5.CPU核心供电（VCORE/VCCP）CPU供电电路结构：1.主控+MOS管测量位置：主控芯片与MOS管G级相连的线路如果有损坏直接更换即可。
2.主控+MOS管+驱动测量位置：驱动芯片与MOS管G级相连的线路，其次是主控芯片如果有损坏直接更换即可。
，3.主控+DRMOS 常用此类供电测量位置：主控与DRMOS管相连的电路，如果有损坏直接更换即可。
CPU供电条件：VCC+VID+EN工作原理:.当芯片具备以上三个条件后开始产生供电发送PG电压好信号给CPU表示芯片所有的工作都已经正常。
CPU供电正确的测量方法：1.示波器测量每一相相应的方波，频率一致，测量位置在前端与芯片相连的一端。
2.万用表测量每一相上管与下管的G极。
3.万用表测量电感电压，准确性低。
无VCOER电压检修思路1.大部分775.AM2的主板需要装真CPU才有VCOER。
2.检查CPU供电芯片周边是否掉件，错件。
3.根据电源管理芯片引脚定义查工作电压12V,,5V是否正常。
4.查电源芯片EN脚是否正常，一般1V以上。
5.查芯片VID脚是否有高低电平组合6.更换电源管理芯片，驱动芯片。
7.找相同的主板对比或者替换周边电容电阻。
屡烧场管的检修1.更换损坏的上管，若再烧2.再换损坏的上管和驱动芯片和主芯片，若再烧3.再次更换损坏的上管，测上管的G极对地值，检测主芯片是否跟线圈相通。
用一会就烧管的或者CPU供电周边有异响的检修1.测量每相上管的控制极电压是否相同。
2.测量每相下管的控制极电压是否都相同有不同的一组为有故障。
3.有的主板需要装真CPU才不会响，此时可以找一块功能异常的CPU 进行尝试。
6小供电测量位置：1.内存的负载供电测量位置：一般在内存边上的电阻。
2.478的VCC_VID供电测量位置：由CPU内部的VID控制器供电，测量VID信号脚是否有高低电平即可。
3.AMD的VDDA供电测量位置：周边的运算放大器场管三端稳压器4.1155.1156.1366的PLL供电测量位置：周边的运算放大器场管三端稳压器5.AM3的VDDR测量位置：周边的运算放大器场管三端稳压器6.南桥的第2个待机电压测量位置：在南桥周围的某个电容。
以上供电电路以完成，下面是时钟电路6.维修第6步：时钟芯片时钟芯片工作条件：由3.3V,VTTPWRGD#,14.318MHZ.有的芯片还有RESRST#连接复位开关。
1.3.3V供由ATX电源的紫色3.3V提供测量位置：通过跑线测量ATX电源的紫色3.3V到时钟芯片3.3V的供电脚之间的线路。
2.VTTPWRGD# 由CPU供电或桥供电还有VCC3和电源管理芯片提供。
测量位置:一般由CPU供电或桥供电还有VCC3和电源管理芯片供电，测量这些供电来源以及与它们之间连接的元件。
3. 14.318MHZ由南桥在工作正常的情况下给晶振供电晶振起振得到。
测量位置：测量14.318MHZ两脚电压为1.6V左右就可以。
4.RESRST#（连接复位开关，当按下开关后产生的）测量位置：测量复位脚有高低跳变就可以。
时钟芯片测量方法：1.CPU时钟在假负载上测量电压一般为0.4V2.北桥时钟在PCIE插槽A13,A14脚测量3.南桥时钟在PCI插槽B16脚4.IO芯片时钟在IO芯片49脚测量。
NV,单桥主板没有时钟芯片，时钟芯片都集成在桥内部以上时钟电路以完成，下面是复位电路7.维修第7步复位电路复位电路：INTEL芯片组复位电路：1.时钟电路正常（检修来源查找时钟旁边的小电阻看是否有电压）2.供电正常（检修来源查找5大供电+6小供电，一般测量桥边上场管和背后电感电压一般为1V以上）3.VRMPWRGD信号（检修来源由电源管理芯片PG脚发出，也有直接通过电压上拉的，中间可能经过门电路，三极管之类。
