反馈控制理论
解：
比例微分是什么？又有什么含义？
比例环节的特点是，其输出不失真、不延迟、成比例的复现输入信号的变化，即信号的传递没有惯性。
比例环节的微分方程为：微分方程进行拉普拉斯变换，得：C(s)=KR(s)
因此，比例环节的传递函数为：G(s)=C(s)/R(s)=K
2.设计电路仿真方案，利用5个电阻元件验证KVL。
解：
根据KVL关系得，串联的元件我们视它为一条支路在一条支路中电流处处相等，结点电电流之和为0，一个回路中各处电压之和为0.电路设计及其结果如图2所示
图2五电阻构成电路
由图中结果可得：结点1处电流之和I1+I2+I3=0，得出结论：结点处电流之和为0。同样，在回路1中，各支路电压U4+U5+U6=0，得出结论：回路中各处电压之和为0。KVL定律成立。
3.在Multisim中用三极管元件构建一个如图所示的分压偏置共射极放大电路，
[1]计算其直流工作点Q相关各参数和交流增益；
解：
通过对静态工作点得计算得出下图3-11的结果
图3-11静态工作点的计算过程
计算结果及计算过程如图3-11所示。
该电路的最小信号模型及其交流电压增益计算如图3-12所示
图3-12交流信号最小模型
图4-3 -10倍增益的放大电路
从该结果中可以明显看出U1=V3*10，U2=V3*(-10)。
5.下载阅读不少于1份LM324的datasheet，利用LM324构建一个加法电路，并验证效
果。
解：
下图5-1为LM324相关下载资料
图5-1 LM324相关资料
通过电路设计以及对电路进行的模拟仿真得到图5-2的结果
8.设计电路仿真方案，利用运放构建一个反相积分器，验证理解积分环节的含义。
解：
积分环节是什么？积分环节又有哪些含义？
积分环节控制系统的一类典型环节，积分环节的传递函数。
其中:为拉普拉斯变换中的算子变量，k为一比例常数.积分环节的输出量与输人量的时间积分值成比例，积分环节在消除控制系统中的静态误差方面极为有效，常使用在距离、转角等物理量的精确无静差跟踪上.最简单的积分环节可由一个电容充电过程来表征.实际使用时，常由宽频带放大器经过电容器反馈而构成。
[2]设置电压信号源10mV，频率1kHz，用虚拟示波器测试其输入输出关系，描述示波
器所示曲线的特征【注：包括从虚拟示波器上读出的频率、幅值、形状特征等】
解：
通过对相关数值的设定以及相关器件值的设定，得出图3-2所示的测量结果
图3-2虚拟示波器测试输入输出结果
针对测试结果可知：输出信号与输入信号反向，但是输出周期与输入周期相同，及频率相等；输出幅值为500mV，其中输入幅值为12.0mV；输入与输出函数均为正弦函数。测试结果与计算结果相近。
反馈控制理论B
项目作业
（第2周）
完成人：
完成时间：
1.安装Multisim软件，建立工作目录。借阅参考书或下载资料，列出资料目录；综述
Multisim是什么，能做什么。
解：
资料目录：NI_Circuit_Design_Suite_14_0_1_汉化破解版；NI_Circuit_Design_Suite_14_0_1.exe；Chinese-simplified；NI License Activator 1.2。
4.下载阅读不少于1份OP07的datasheet，利用运放OP07分别构建一个增益为+10和-10
倍增益的放大电路，并验证效果。
解：
OP07资料图4-1
图4-1 OP07相关资料
通过对资料的学习即研究，我们设计的电路，以及经过仿真实验得到下面的结果，如图4-2和图4-3
图4-2 +10倍增益的放大电路
为了理解比例微分环节含义，设计了以下电路图且得到仿真效果（图9-1）
图9-1比例积分电路仿真
由测试结果可知，输出信号开始较高，后逐渐降低，但输出信号依然是正弦形式输出。得出比例微分环节特性。
10.构建二个LRC二阶电路，通过调整仿真参数，使其输出振荡波形以表明其在一定条件
下相当于振荡环节。
解：
根据相关电路的设计及仿真效果如图10
图5-2 LM324的加法电路
根据实验结果，U2=（V1+V2）*10，即得到了我们想要的加法电路。
6.利用OP07构建一个电压跟随器，分别测试（Vpk10mv、1kHz)、(Vpk10mv、1MHz)、
(VpK1V、1kHz)·(VpklV、200kHz)这四组输入信号的跟随效果，描述差别。
解：
根据电路即仿真得到下图结果
图10 LRC二阶电路
通过查阅资料了解到，振荡环节控制系统的一类典型环节.振荡环节的传递函数
其中: s为拉普拉斯变换中的算子变量，T和ζ为常量，分别称为时间常数和阻尼系数.振荡环节的输人量发生变化时，输出量常会呈现周期性变化，其频率仅与环节有关，与信号的幅值和变化速度无关.振荡环节对应于二阶常微分方程，它具有振荡特征的充分必要条件是ζ<1，即传递函数的分母多项式有虚根或共扼复数根.当ζ<0时，振荡环节出现持续以至发散的振荡，系统为不稳定.当1>参>0时，振荡环节相应于衰减性振荡，系统可稳定工作，但一般希望对它的振荡频率、幅值和衰减速度进行限制，以免造成不良的后果。从图片结果可看出，输出信号出现明显振荡效果，后渐渐趋于稳定。
通过电路设计及电路仿真，得出下图8-1的结果
图8-1反向积分器
测试结果从图中可以得出输出信号先是直线上升，后缓慢下降，然而输入信号先是直线上升，后保持不变，前期输出直线上升可能随输入信号的直线上升导致的，后期输入信号平缓稳定，根据积分电路特性，输出信号开始缓慢下降。
9.设计电路仿真方案，利用运放构建一个无源RC高通滤波电路，验证理解比例微分环节
7.设计电路仿真方案，构建一个一阶无源RC低通滤波电路，利用阶跃电压信号，验证理
解惯性环节的含义；变换一组R、C参数，比较与之前响应曲线的差异。
解：
什么是惯性环节？如何验证惯性环节？
惯性环节的输出一开始并不与输入同步按比例变化，直到过渡过程结束,y(t)才能与x(t)保持比例。这就是惯性地反映。惯性环节的时间常数就是惯性大小的量度。凡是具有惯性环节特性的实际系统，都具有一个存储元件或称容量元件，进行物质或能量的存储，如电容、热容等。由于系统的阻力，流入或流出存储元件的物质或能量不可能为无穷大，存储量的变化必须经过一段时间才能完成，这就是惯性存在的原因。根据电路图设计在Multisim软件上的仿真，得到图7的效果
图6-1 OP07电压跟随器10mV 1kHz
图6-2 OP07电压跟随器10mV 1MHz
图6-3 OP07电压跟随器1V 1kHz
图6-4 OP07电压跟随器1V 200kHz
图6-1和图6-3输出信号还是正常的正弦信号，其他两个实验结果得到的输出信号均不是正弦信号，跟随效果失效，输出信号失真，其中图6-2（1MHz）得到的输出信号严重与输入信号不符，跟随效果特别不明显。
（1）Multisim是以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
（2）使用Multisim交互式地搭建电路原理图，并对电路进行仿真。Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。
图7-1惯性环节仿真
从图中我们可以看到输出得到了一个对数函数的曲线，前期比较平缓（惯性），后期呈现出直线下降的趋势。通过对电阻和电容值的改变我们又得到一组结果如图7-2
图7-2电阻电容值改变的惯性环节仿真
从图中我们可以看到，输出信号在开始平缓的部分时间特别短暂，相对于开始一组结果，时间更加短，而且后续的下降速度也比刚才的快很多。R1的改变，对输出结果的影响很大。
控制理论：系统反馈与调节
DOCS
DOCS SMART CREATE
控制理论：系统反馈与调节
控01制理论的基本概念与应
用领域
控制理论的起源与发展历程
• 起源：控制理论起源于20世纪初，最早的控制理论研究集中在机械领域，如蒸汽机、电话交换机等 • 19世纪末至20世纪初，控制系统的研究主要集中在传递函数法 • 20世纪30年代，诺伯特·维纳提出了控制论的概念，奠定了控制理论的基础
02
系统分析与建模
系统分析与建模的基本概念
系统建模：系统建模是根据系统的实际情况，建立系统的数学模型
• 线性系统建模：如传递函数法、状态空间法 • 非线性系统建模：如模糊逻辑法、神经网络法
系统分析：系统分析是对系统进行定性和定量分析的过程
• 定性分析：分析系统的结构、功能、性能等 • 定量分析：建立系统的数学模型，分析系统的动态性能、稳定性等
• 电力系统的稳定性判断：通过判断电力系统的特征方程是否有实根，或者系统矩阵是否满足某 些条件，来判断电力系统是否稳定 • 电力系统的稳定性应用：如电力系统稳定性的在线监测、控制器参数调整等
数06字控制系统与自适应控
制
数字控制系统的原理与特点
• 数字控制系统：通过数字信号处理器（DSP）实现对系统的控制 • 数字控制系统的原理：将连续的输入信号转换为数字信号，通 过数字信号处理器（DSP）进行处理，然后将数字信号转换为 连续的输出信号，实现对系统的控制 • 数字控制系统的特点：具有高精度、高速度、易于实现复杂控 制算法等优点
控制理论的基本概念与术语
系统：控制系统是一个由输入、输出 和传递函数组成的系统
控制：控制是通过调整 系统的输入或输出，实
现对系统状态的控制
自动控制原理反馈线性化知识点总结
自动控制原理反馈线性化知识点总结自动控制原理中，反馈线性化是一种重要的技术手段，用于对非线性系统进行线性化处理，以便于运用线性控制理论进行分析和设计。
本文将对反馈线性化的知识点进行总结。
一、反馈控制的基本原理反馈控制是指系统通过测量输出信号并与期望信号进行比较，从而产生控制信号作用于系统，使其输出信号趋近于期望值。
反馈控制可以提高系统的稳定性、精度和鲁棒性。
二、非线性系统的线性化1. 线性化的概念线性化是指通过近似处理使非线性系统在某一工作点附近表现出线性系统的特性。
线性化可以使非线性系统的分析和设计更加简化。
2. 线性化方法（1）泰勒级数展开法：通过对非线性函数进行泰勒级数展开，并保留一阶或二阶项，得到线性化后的系统模型。
（2）局部仿射变换法：通过适当的仿射变换，将非线性系统线性化为线性系统。
（3）偏微分方程法：对非线性系统的偏微分方程进行线性化处理，得到线性系统的模型。
三、反馈线性化的基本原理1. 概念反馈线性化是指通过设计反馈控制器，将非线性系统转化为线性系统。
2. 反馈线性化的步骤（1）选择工作点：选择一个具有良好控制性能的工作点作为线性化的基准。
（2）线性化建模：使用线性化方法得到系统在工作点附近的线性模型。
（3）设计反馈控制器：设计合适的反馈控制器，使得线性化后的系统具有期望的响应特性。
（4）验证和优化：通过仿真或实验验证线性化的效果，并对控制器进行优化。
四、反馈线性化的应用1. 飞行器控制在飞行器自动控制系统中，应用反馈线性化技术可以将飞行器的动力学模型线性化，从而进行姿态控制、航迹控制等任务。
2. 汽车悬挂系统控制反馈线性化技术可以将汽车悬挂系统的非线性特性线性化，实现对车身姿态的控制，提高汽车行驶的稳定性和舒适性。
3. 机器人控制在机器人的运动控制中，通过反馈线性化技术可以实现对机器人姿态和轨迹的精确控制，提高机器人的定位和导航能力。
五、反馈线性化的优缺点1. 优点（1）能够将非线性系统转化为线性系统，利用线性控制理论进行设计和分析。
描述计算机控制系统中反馈控制的原理和作用
描述计算机控制系统中反馈控制的原理和作用一、引言在计算机控制系统中，反馈控制是一个核心概念。
它通过将系统的输出信号反馈到输入端，以实现系统行为的调节与优化。
反馈控制是自动控制理论中的关键组成部分，它允许计算机系统根据其操作状态和目标自行调整。
本文将深入探讨反馈控制在计算机控制系统中的原理和作用。
二、反馈控制的原理1. 系统输出与反馈：在反馈控制中，系统首先检测其输出信号，然后将这些信号与原始目标值进行比较。
产生的差异信号，即误差信号，用于指导系统的调整。
2. 误差信号处理：误差信号是系统实际输出与期望输出之间的差异。
通过一系列的逻辑和算术处理，计算机控制系统可以计算误差，并确定为了消除该误差应采取的行动。
3. 调整与优化：根据误差信号，系统会调整其输入或内部参数，以减小误差并优化输出。
这种调整可以是改变系统的增益、调整控制参数或重新配置系统资源等。
三、反馈控制在计算机控制系统中的作用1. 稳定性增强：反馈控制有助于增强计算机控制系统的稳定性。
通过比较实际输出和期望值，系统可以检测到任何偏差并采取纠正措施，防止系统行为的失控或异常。
2. 优化性能：通过实时监控和调整系统参数，反馈控制可以持续优化计算机控制系统的性能。
这确保了系统始终在最佳状态下运行，提高了生产效率和工作质量。
3. 适应性调整：在面对环境变化或操作条件不稳定的情况下，反馈控制系统能够快速适应并调整其行为。
这种能力使计算机控制系统能够在复杂多变的环境中表现出强大的适应性和鲁棒性。
4. 提高精度与准确度：通过持续监测和纠正误差，反馈控制显著提高了计算机控制系统的精度和准确度。
这对于需要高精度输出的系统来说至关重要，例如在制造业中的高精度加工或科学实验中的测量设备。
5. 降低能耗与资源消耗：通过精确调整和控制系统的运行状态，反馈控制有助于降低计算机控制系统的能耗和资源消耗。
这不仅有助于提高系统的运行效率，还有助于减少环境污染和资源浪费。
四、实际应用中的反馈控制1. 温度控制：在工业加热和冷却系统中，温度是一个关键的被控参数。
第一章 反馈控制原理
第一章 反馈控制原理
+ + E + _
+
电位器
电 压 _ 放大器
功 率 放大器
n
Mc
_
电动机
+
负载
_
测速发电机
设上述系统原已在某个给定电压 ug 相对于的转速 n 状态下运 行，若一旦受到某些干扰（如负载转矩突然增大）而引起转速 下降时，系统就会自动地产生调整过程
第一章 反馈控制原理
闭环控制的优点——抑制扰动能力强，与开环控制 相比，对参数变化不敏感，并能获得满意的动态特性和 控制精度。 闭环控制的缺点——但是引入反馈增加了系统的复 杂性，如果闭环系统参数的选取不适当，系统可能会产 生振荡，甚至系统失稳而无法正常工作，这是自动控制 理论和系统设计必须解决的重要问题。
奠定基础20世纪经典控制论3040年代奈奎斯特提出系统稳定性的频率判据奈氏图奈氏判据从时域分析转到频域分析1940年伯德在频率法中引入对数坐标系伯德图1942年哈里斯引入传递函数概念1948年伊万恩提出根轨迹分析方法1949年英国人维纳在火炮控制中发现了反馈的概念出版了控制关于在动物和机器中控制和通讯的科学发现了控制论是信息反馈与控制三个基本要素奠定了控制论的基础50年代中期添加了非线性系统理论和离散控制理论形成了完整的理论体系
自动控制理论主要研究闭环控制系统
第一章 反馈控制原理
三、自动控制系统的基本组成
1、组成
r (t )
扰动 给定 元件
＋
比较 环节 偏差 信号e
参考输入
－
串联 校正元件
＋ －
放大 元件
执行 元件
被控 对象
c(t )
输出量
主 反 馈 信 号
反馈控制的基本原理
反馈控制的基本原理1.引言1.1 概述概述反馈控制是现代控制理论中的一个重要概念，它在各个领域都有广泛的应用。
从最简单的家用电器到复杂的工业自动化系统，都离不开反馈控制的支持。
反馈控制通过采集被控对象的输出信息，并将其与期望的输出进行比较，然后作出相应调整，以实现所需的控制目标。
在日常生活中，我们也常常使用反馈控制的原理。
比如，当我们开车时，会根据速度表上的速度和路况的变化，来调整油门和刹车的力度，以保持车辆稳定行驶。
这就是一个简单的反馈控制系统，由车速作为输入，驱动力作为输出。
反馈控制系统由被控对象、传感器、执行器和控制器等几个基本组成部分构成。
被控对象是系统中需要被控制的实际物理过程或设备，例如温度、速度、位置等。
传感器用于检测被控对象的状态或输出信息，并将其转化为电信号。
执行器根据控制信号进行相应的动作，改变被控对象的状态。
控制器是反馈控制系统的核心部分，它根据传感器反馈的信息和期望的输出信息之间的差异，计算出控制信号，使被控对象的输出逼近期望的输出。
反馈控制的基本原理是通过对被控对象的状态进行监测，并根据监测到的信息进行调整，使被控对象的输出接近期望的输出。
在控制过程中，控制器会不断地与被控对象进行交互，并进行参数调整，以实现系统的稳定性和性能要求。
通过不断地反馈和调整，反馈控制系统可以对被控对象的状态进行精确控制，从而实现预定的控制目标。
本文将详细介绍反馈控制的概念、基本组成和基本原理。
同时，还将讨论反馈控制在各个领域的实际应用，以及展望反馈控制的未来发展。
反馈控制是现代控制理论中的基础概念之一，对于提高系统的稳定性、精确性和鲁棒性具有重要意义。
深入了解反馈控制的基本原理，有助于我们更好地理解和应用控制技术，推动科技的发展和进步。
1.2 文章结构本文主要围绕反馈控制的基本原理展开讨论。
文章由引言、正文和结论三个部分构成。
在引言部分，我将对整篇文章进行概述，介绍反馈控制的基本概念以及文章的目的。
控制理论：介绍控制理论的基础知识,包括反馈、传递函数和稳定性

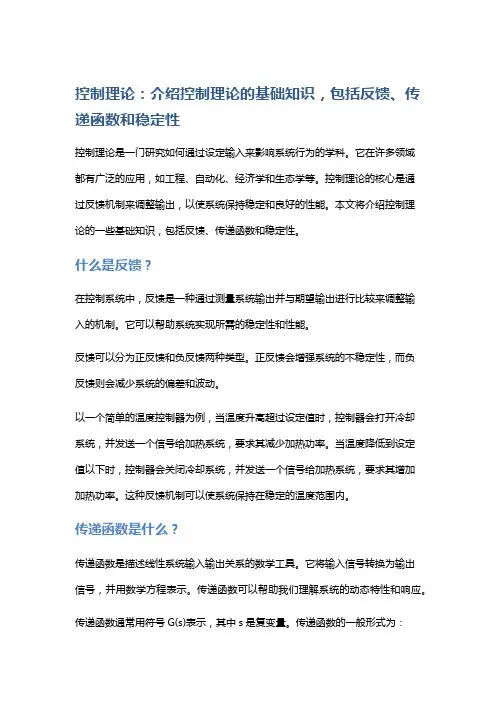

控制理论：介绍控制理论的基础知识，包括反馈、传递函数和稳定性控制理论是一门研究如何通过设定输入来影响系统行为的学科。
