ZigBee无线组网技术
ZigBee协议
ZigBee协议协议名称：ZigBee协议一、引言ZigBee协议是一种低功耗、低速率的无线通信协议，旨在为物联网设备提供可靠、安全的无线通信能力。
本协议旨在规范ZigBee网络的组网方式、通信协议、安全机制等内容，以确保设备之间的互操作性和数据传输的可靠性。
二、范围本协议适用于基于ZigBee技术的物联网设备，包括但不限于传感器、执行器、智能家居设备等。
三、术语定义1. ZigBee：一种基于IEEE 802.15.4标准的无线通信技术，用于低功耗、低速率的短距离通信。
2. ZigBee设备：采用ZigBee技术的物联网设备，包括终端设备和协调器设备。
3. 终端设备：指无线传感器节点或执行器节点，可以通过协调器设备进行通信。
4. 协调器设备：指ZigBee网络中的主节点，负责网络的管理和协调。
四、ZigBee网络组网方式1. 网络拓扑结构：ZigBee网络采用星型、树型或网状拓扑结构，由一个协调器设备和若干终端设备组成。
2. 网络组网方式：ZigBee网络可以通过协调器设备进行主动组网，也可以通过设备之间的自组织方式进行动态组网。
3. 网络扩展性：ZigBee网络支持网络的扩展，可以通过添加更多的终端设备或协调器设备来扩大网络规模。
五、ZigBee通信协议1. ZigBee帧格式：ZigBee通信采用帧格式进行数据传输，包括帧起始符、帧控制字段、目标地址字段、源地址字段、帧有效载荷和帧校验字段等。
2. 数据传输方式：ZigBee通信支持广播传输、单播传输和多播传输三种方式，根据实际应用需求选择合适的传输方式。
3. 数据传输速率：ZigBee通信的数据传输速率根据设备所采用的射频通信频段和通信距离进行调整，一般在10-250 kbps之间。
4. 网络协议栈：ZigBee通信采用分层的网络协议栈，包括物理层、介质访问控制层、网络层和应用层，以实现数据的可靠传输和网络的管理。
六、ZigBee安全机制1. 密钥管理：ZigBee网络使用密钥管理机制来确保通信的安全性，包括密钥生成、密钥分发和密钥更新等操作。

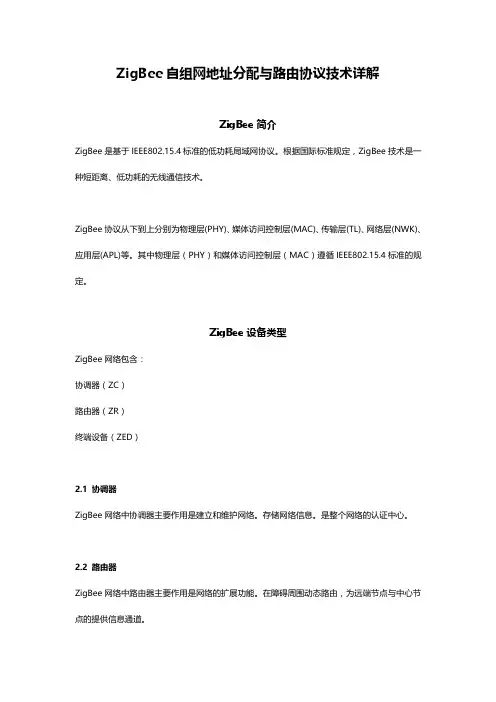

ZigBee自组网地址分配与路由协议技术详解
如果需要从一个节点向另一个节点发送数据，那么信息将沿着树的路径向上传递到最近的祖先节 点然后再向下传递到目标节点。 这种拓扑方式的缺点就是信息只有唯一的路由通道。另外信息的路由是由协议栈层处理的，整个 的路由过程对于应用层是完全透明的
如果一个设备 Cskip(d)的值为 0，则没有路由能力，该设备为终端设备； 如果一个设备 Cskip(d)的值大于 0，则有路由能力，该设备为路由器设备。 网络中分配地址为（n 为当前分配节点个数） 终端：An=Ak+1+Cskip(d)*(n-1) 路由器：An=Ak+Cskip(d)*Rm*(n-1); 下一个路由器设备分配地址为前一个已分配路由器地址加 Cskip 偏移量 CurNodeInfo.NextRouterAddr+ = CurNodeInfo.Cskip; 下一个要分配的终端设备地址为前一个已知分配地址+1 CurNodeInfo.NextEndDevAddr++;
ZigBee 树状路由机制
假设一个路由器要发送数据包到目标地址 D。这个路由器的网络地址个网络深度为 A 和 d。它 首先会判断目标地址设备是否是它的子设备，应当满足： A < D < A+Cskip(d-1) 如果目标设备是它的子设备，下一跳地址就是
否则，路由器将此数据包发向它的父节点。
通常在支持网状网络的实现上，网络层会提供相应的路由探索功能，这一特性使得网络层可以找 到信息传输的最优化的路径。需要注意的是，以上所提到的特性都是由网络层来实现，应用层不 需要进行任何的参与。 网状网络拓扑结构的网络具有强大的功能，网络可以通过“多级跳”的方式来通信；该拓扑结构 还可以组成极为复杂的网络；网络还具备自组织、自愈功能；
智能家居的无线组网技术
智能家居的无线组网技术在当今科技飞速发展的时代，智能家居已经逐渐走进了我们的日常生活。
从智能灯光控制到智能家电的远程操作，从家庭安防系统到环境监测设备，智能家居为我们带来了前所未有的便捷和舒适体验。
而实现这些智能设备之间高效、稳定的通信，无线组网技术无疑是关键所在。
智能家居中的无线组网技术，就像是为智能家居系统搭建的“神经系统”，让各个设备能够相互“交流”和协同工作。
常见的无线组网技术主要包括 WiFi、蓝牙、Zigbee 和 ZWave 等。
WiFi 技术想必大家都不陌生，我们日常的手机、电脑等设备都离不开它。
在智能家居中，WiFi 也被广泛应用。
它具有传输速度快、覆盖范围广的优点，能够满足高清视频传输、大数据量文件传输等需求。
比如，我们可以通过 WiFi 连接智能摄像头，实时查看家中的情况，或者利用 WiFi 连接智能音箱，享受高品质的音乐播放。
然而，WiFi 技术也存在一些不足之处。
由于其功耗相对较高，对于一些电池供电的小型智能设备来说，可能会导致电池续航能力不足。
而且，在大量设备同时连接 WiFi 网络时，可能会出现网络拥堵和信号不稳定的情况。
接下来是蓝牙技术。
蓝牙在我们的生活中也很常见，比如连接蓝牙耳机、蓝牙音箱等。
在智能家居领域，蓝牙主要用于短距离、低功耗的设备连接。
比如，智能门锁、智能手环等设备通常采用蓝牙技术与手机或其他控制终端进行通信。
蓝牙技术的优点在于低功耗、成本低、体积小，非常适合于那些对功耗要求严格、体积小巧的智能设备。
但蓝牙的传输距离相对较短，一般在 10 米左右，而且数据传输速率相对较低，不适合用于传输大量数据。
Zigbee 技术是一种专门为智能家居和物联网应用设计的无线组网技术。
它具有低功耗、自组网、高可靠性等优点。
Zigbee 网络中的设备可以自动寻找最佳的通信路径，实现灵活的组网。
例如，在一个智能家居系统中，多个 Zigbee 传感器可以组成一个网络，将温度、湿度、光照等环境数据传输到控制中心。
zigbee组网方案
zigbee组网方案Zigbee组网方案简介Zigbee是一种低功耗、近距离的无线通信技术，主要应用于物联网领域。
它基于IEEE 802.15.4标准，通过无线信号传输数据，可以实现设备之间的互联和通信。
本文将介绍Zigbee组网的原理以及常见的组网方案。
Zigbee组网原理Zigbee组网主要由三个组成部分组成：协调器（Coordinator），路由器（Router）和终端设备（End Device）。
协调器是整个网络的中心，负责管理和控制整个网络，并在必要时与外部网络通信。
路由器可以通过多跳方式将数据传输到不同的节点，终端设备是网络中的终端节点，主要用于数据的采集和传输。
Zigbee网络采用星状拓扑结构，协调器位于网络的中心，路由器和终端设备通过与协调器的连接来建立网状拓扑结构。
这种结构可以保证网络的稳定性和可靠性。
组网过程中，首先需要进行网络的初始化和配置。
协调器将会发出一个网络启动信号，其他设备在接收到信号后可以加入已有网络或创建一个新的网络。
随后，设备会通过Zigbee的网络协议进行数据的传输和交换。
协议包括了设备之间的通信规则、数据的格式和传输的方式。
Zigbee组网方案Zigbee组网方案有两种常见的方式：单主结构和多主结构。
单主结构在单主结构中，只有一个协调器作为网络的中心，其他设备通过与协调器的连接来进行通信。
这种结构的优点是简单和易于部署，适用于规模较小的网络。
然而，由于只有一个协调器，整个网络的稳定性和可靠性会受到限制。
多主结构多主结构中，可以有多个协调器作为网络的中心。
这种结构的优点是能够提供更高的灵活性和可扩展性，并且可以实现区域之间的连接和通信。
每个协调器都可以管理一部分设备和节点，通过多跳方式实现数据的传输。
然而，多主结构的部署和管理相对复杂，需要更多的设备和资源。
Zigbee网络拓扑结构除了单主结构和多主结构之外，Zigbee还支持多种拓扑结构，包括星状、网状、树状和混合结构。
zigbee应用
zigbee应用ZigBee技术是一种低功耗、近距离、低速率无线通信技术，具有低功耗、低成本、简单易用等特点，广泛应用于智能家居、物联网、能源管理、电力控制等领域。
本文将从ZigBee技术的基本原理、应用案例以及未来发展等方面进行介绍，旨在帮助读者更好地理解和了解ZigBee技术的应用。
一、ZigBee技术基本原理ZigBee技术是一种基于IEEE802.15.4标准的无线通信技术，使用全球2.4GHz频段，采用工作在低速率模式下的设备，适用于大范围的低功耗应用。
ZigBee技术主要包含三个基本组件：设备、协调器和网络。
设备是指采用ZigBee技术的终端设备，如传感器、开关等，用于感知环境信息，并将其通过ZigBee网络传输到协调器。
协调器是ZigBee网络的核心节点，负责组网、路由和管理网络中的设备。
它还可以与上层网络（如无线局域网）进行通信，实现设备与互联网的连接。
网络是由协调器和多个设备组成的拓扑结构，通过ZigBee协议进行通信。
ZigBee网络分为星型、网状和混合三种结构，可以根据不同应用需求选择不同的拓扑结构。
ZigBee技术通过低功耗的无线通信方式实现设备之间的数据传输。
它采用短距离通信，通信距离一般在10-100米之间，适用于室内环境。
同时，ZigBee技术在传输过程中对数据进行了优化，采用了低速率的传输模式，降低了能耗。
二、ZigBee技术应用案例1. 智能家居智能家居是ZigBee技术最常见的应用领域之一。
通过将传感器、开关、灯光等设备连接到ZigBee网络中，实现对家居环境的智能控制。
用户可以通过智能手机、平板电脑等终端设备，远程控制家居设备的开关、调光、温度等功能，提高家居的舒适度和便利性。
2. 物联网ZigBee技术也广泛应用于物联网领域。
通过将物联网设备连接到ZigBee网络中，实现对物联网设备的监测、控制和管理。
例如，智能城市中的环境监测设备可以通过ZigBee网络将环境数据传输到中心服务器，实现对环境状况的实时监测和分析。
zigbee组网实验报告
zigbee组网实验报告
《Zigbee组网实验报告》
近年来，随着物联网技术的迅猛发展，各种无线传感器网络的研究和应用也日
益受到关注。
其中，Zigbee作为一种低功耗、低成本的无线传感器网络技术，
被广泛应用于智能家居、工业自动化、农业监测等领域。
为了更好地了解Zigbee组网技术的性能和应用，我们进行了一系列的实验。
首先，我们搭建了一个小型的Zigbee传感器网络，包括一个协调器和若干个终端节点。
通过Zigbee协议栈的支持，我们成功实现了这些节点之间的通信和数据传输。
在实验过程中，我们发现Zigbee组网具有较高的稳定性和可靠性，即使在复杂的环境中也能够保持良好的通信质量。
其次，我们对Zigbee组网的能耗进行了测试。
结果显示，由于Zigbee采用了
低功耗的通信方式，因此整个传感器网络的能耗非常低，能够满足长期监测和
控制的需求。
这使得Zigbee成为了很多物联网应用的首选技术之一。
另外，我们还对Zigbee组网的网络拓扑结构进行了研究。
通过改变节点之间的布局和距离，我们发现Zigbee能够自动调整网络拓扑结构，保持良好的网络覆盖和通信质量。
这为实际应用中的网络规划和优化提供了重要的参考。
总的来说，我们的实验结果表明，Zigbee组网技术具有很好的性能和应用前景。
它不仅在能耗方面表现优异，而且在通信稳定性和网络拓扑结构方面也具有很
强的适应能力。
我们相信，在未来的物联网应用中，Zigbee将会发挥越来越重
要的作用。
希望我们的实验报告能够为相关研究和应用提供一定的参考和借鉴。
zigbee组网实验报告
zigbee组网实验报告ZigBee组网实验报告引言：ZigBee是一种低功耗、低速率、低成本的无线通信技术，被广泛应用于物联网领域。
本实验旨在通过搭建ZigBee网络，探索其组网原理和应用。
一、实验背景随着物联网的快速发展，各种智能设备的出现使得人们的生活更加便捷和智能化。
而ZigBee作为一种独特的无线通信技术，具有低功耗、低成本和可靠性强的特点，成为物联网领域的重要组成部分。
二、实验目的1.了解ZigBee组网的基本原理和拓扑结构；2.搭建ZigBee网络，实现设备之间的通信；3.探索ZigBee在物联网领域的应用。
三、实验步骤1.准备工作在实验开始前，需要准备一些硬件设备，包括ZigBee模块、开发板、传感器等。
同时，还需要安装相应的软件开发环境。
2.搭建ZigBee网络首先，将ZigBee模块插入开发板，连接电源并进行初始化设置。
然后，通过软件开发环境，配置网络参数，包括网络ID、信道等。
接下来，将各个设备逐一加入网络，形成一个完整的ZigBee网络。
3.通信测试完成网络搭建后，进行通信测试。
通过发送指令或传感器数据，验证设备之间的通信是否正常。
同时，还可以进行数据传输速率测试，评估网络的性能。
四、实验结果与分析经过实验，成功搭建了一个ZigBee网络，并实现了设备之间的通信。
通过测试发现，ZigBee网络具有较低的功耗和较高的可靠性，适用于物联网领域的各种应用场景。
五、实验总结ZigBee作为一种重要的无线通信技术，具有广泛的应用前景。
通过本次实验，我们深入了解了ZigBee组网的原理和应用，并通过实际操作掌握了搭建ZigBee网络的方法。
这对我们进一步研究和应用物联网技术具有重要意义。
六、展望在未来，随着物联网的不断发展，ZigBee网络将在更多的领域得到应用。
例如智能家居、智能医疗、智能交通等，ZigBee技术将为这些领域带来更多的便利和创新。
结语：通过本次实验，我们对ZigBee组网技术有了更深入的了解，并体验了其在物联网领域的应用。
ZigBee技术简介
①低功耗。在低耗电待机模式下,2 节 5 号干电池可支持 1 个节点工作 6～24 个月,甚至更长。这是 ZigBee 的突出优势。
②低成本。通过大幅简化协议(不到蓝牙的 1/10) ,降低了对通信控制器的要求,按预测分析,以 8051 的 8 位微控制器测算,全功能的主节点需要 32KB 代码,子功 能节点少至 4KB 代码,而且 ZigBee 免协议专利费。每块芯片的价格大约为 2 美元。
MAC Layer
IEEE 802.15.4
2.4GH
PHY Layer
868/915
Silicon
麓源电子科技有限公司
第5页
ZigBee Stack
Application
Lustech
四、 ZigBee 联盟
ZigBee 联盟是一个高速增长的非牟利业界组织, 制定网络、安全和应用软件层；提供不同产品的协调性及互通性测试规格；在世界各地推广 ZigBee 品牌并争取市场的关 注；管理技术的发展。ZigBee 联盟的主要目标是以透过加入无线网络功能，为消费者提供更富弹性、更易用的电子产片。ZigBee 技术能融入各类电子产品，应用范围横跨 全球民用、商用、公用及工业用等市场。生产商终于可以利用 ZigBee 这个标准化无线网络平台，设计简单、可靠、便宜又省电的各种产品。成员包括国际著名半导体生产 商、技术提供者、代工生产商以及最终使用者。成员正制定一个基于 IEEE802.15.4、可靠、高性价比、低功耗的网络应用规格。目前超过 200 家成员公司正积极进行 ZigBee 规格的制定工作。 当中包括 7 位推广委员， 半导体生产商、 无线技术供应商及代工生产商。 7 位推广委员分别为： Honeywell， Invensys， Mitsubishi， Motorola， Philips， Samsung。
