九年级物理串联和并联练习题

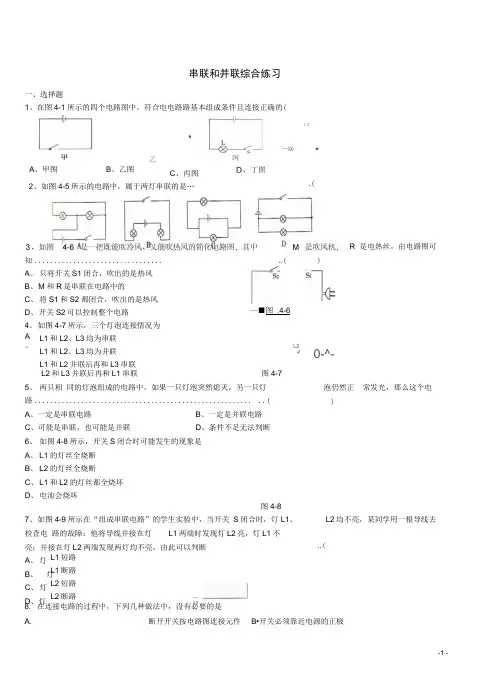

串联和并联综合练习一、选择题1、在图4-1所示的四个电路图中，符合电电路路基本组成条件且连接正确的（）A、甲图B、乙图C、丙图D、丁图2、如图4-5所示的电路中，属于两灯串联的是……………………………….（ . ）3、如图4-6是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。
由电路图可知…………………………………………………………………………..（）A、只将开关S1闭合，吹出的是热风B、M和R是串联在电路中的C、将S1和S2都闭合，吹出的是热风D、开关S2可以控制整个电路图4-64、如图4-7所示，三个灯泡连接情况为…………………………………………….（）A、L1和L2、L3均为串联B、L1和L2、L3均为并联C、L1和L2并联后再和L3串联D、L2和L3并联后再和L1串联图4-75、两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路……………………………………………………………………………..（）A、一定是串联电路B、一定是并联电路C、可能是串联，也可能是并联D、条件不足无法判断6、如图4-8所示，开关S闭合时可能发生的现象是………………………………（）A、L1的灯丝全烧断B、L2的灯丝全烧断C、L1和L2的灯丝都全烧坏D、电池会烧坏图4-87、如图4-9所示在“组成串联电路”的学生实验中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去检查电路的故障：他将导线并接在灯L1两端时发现灯L2亮，灯L1不亮；并接在灯L2两端发现两灯均不亮，由此可以判断…………………………..（）A、灯L1短路B、灯L1断路C、灯L2短路D、灯L2断路8.在连接电路的过程中，下列几种做法中，没有必要的是A.断开开关按电路图连接元件B.开关必须靠近电源的正极C.各个接线点一定要连接牢固D.全部连接完后，再对照电路图检查，无误后再闭合开关9.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是A.L1和L2并联，再与开关串联B.L2和开关串联，再与L1并联C.L1和开关并联，再与L2串联D.L1 和开关串联，再与L2并联10.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是A.只能将两盏灯并联B.只能将两盏灯串联C.两盏灯可以是串联，也可以是并联D. 以上说法都不正确11.下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法12 13 14 1512.当S打开时，三灯都发光，则闭合S时A、L1L3不亮，L2亮;B、三灯都亮C、L1不亮，L2L3亮;D、三灯都不亮13.如下图，下列说法中正确的是:A. 闭合S、S2、S3，断开S1则L1与L2并联 ; B．闭合S、S1、S2，断开S3 则L1、L2并联 ;C．闭合S、S1、S3，断开S2则L1、L2并联; D．闭合S、S2，断开S1、S3， L1、L2并联.14各元件都完好，但闭合S1、S2后，只有灯泡L2发光，故障的原因可能是:A、开关S1接触不良;B、开关S1被短路了;C、灯泡L1被短路了;D、灯泡L1与灯座接触不良。
15.如图所示电路中，当开关S闭合后，灯L1L2都不亮,用一根导线去查找故障。
将导线并联在L1两端时，L2灯亮，L1灯仍不亮，改将导线并联在灯L2两端时，两灯都不亮，由此判断:A、.L1短路;B、.L1断路; C.、L2短路; D.、L2断路.16、如图所示，电源电压不变，开关S闭合时，灯L1、L2能正常发光。
突然，其中一个灯泡的灯丝烧断，则电流表读数变化情况是（）4．用一只开关同时控制两盏灯的亮与灭，则这两盏灯（）A．只能串联 B．只能并联（A）两电表读数都变大（B）两电表读数都变小（C）电压表读数不变，电流表读数变大（D）电压表的读数不变，电流表读数变小C．可以串联，也可以并联 D、无法判断11．如图5-3-9所示，当开关S闭合时，可能发生的现象是（）17、关于电源短路及其危害，下列说法中正确的是 ( ) A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏18、如图所示，下列电路中，开关同时控制电灯和电铃的是（）19、如图(7)所示电路，以下说法正确的是 ( )A．只接通S1灯亮，电铃响 B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响20、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。
二填空题1.串联电路：①概念：把电路元件 _连接起来。
②特点：(1)通过一个元件的电流_另一个元件，电流只有 _条路径；(2)电路中只需个开关，且开关的位置对电路影响。
并联电路：①概念：把电路元件_ _连接起来(并列元件两端才有公共端)。
②特点：干路电流在分支处，分成_ 条支路；（2）各元件可以 _工作，互不干扰；（3）干路开关控制_ __，支路开关只控制_ __。
2、如图4-11所示电路中，（1）当开关S1、S3闭合S2断开时，灯L1、L2组成电路；（2）当开关S1、S3断开S2闭合时，灯L1、L2组成电路；（3）当开关S3闭合，S1、S2断开时，电灯L1是路，L2是路；（4）当开关S1断开，S2、S3闭合时，电灯L1是路，L2是路；（5）如果开关S1和S2同时闭合时，将发生现象。
图5-3-1 L 1L 2 L 3图4-11 图4-123、如图4-12所示，若只需L 1发光，则用导线连接 接线柱，若连接B 、C 接线柱，则L 1、L 2联；若使灯L 1、L 2并联，则接线柱A 与 连接，接线柱C 与 连接。
4． 电路和 电路是最基本的电路．家里电灯、电视机、洗衣机等用电器是以 方式连接5．马路两旁路灯，其中一盏灯坏了不亮，其他路灯亮，说明马路上所有路灯是 联的．节目里许多的彩灯连在一起，其中一盏坏了，则全部不亮，说明这些彩灯是 联的．6．如图5-3-7所示电路中，当S 1、S 3断开时，S 2闭合时，L 1与L 2是 联；若同时闭合S 1、S 2、S 3则会造成电路 ．7（1）开关S1、S2均打开； （2）开关S1、S2均闭合； （3）S1开关、闭合S2 ； （4）闭合S1、打开S2。
8．据如图5-3-1所示电路，回答下列问题：(１)S 1闭合、S 2断开时，电流经过的电灯是 (２)S 1断开、S 2闭合时，电流经过的电灯是(３)S 1、S 2都断开时，电流经过的电灯是 ，它们的连接方式为 。
(４)S 1、S 2都闭合时，电流经过的电灯是 ，它们的连接方式为 。
9.在下图所示的电路中，当开关S 1、S 2都闭合时，亮着的灯是_________；当开关S 1闭合，S 2断开时亮着的灯是________.10.你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是_________联的.11当我们连接电路时，为了安全，控制电路的开关应该处于_________状态.图 5-3-712、小明同学现学校楼梯上的过道灯，在夜晚顺黑时，用力拍掌，灯就亮了；而白天怎样用力拍掌灯都不能亮，后来老师告诉小明：过道灯是由光控和声控开关同时来控制的，其中光控开关受到光照时断开，声控开关接受声音时闭合，那么你认为楼阁道开关连接正确的是，图4-19所示。
三、电路转换：1某同学做两小灯泡串联、一只开关起控制的实验。
实物图如图5所示，请指出其中错误及开关闭合前后会出现什么情况，并加以改正。
2、用笔画线作导线，按照电路图，把右上实物图连接起来。
3、请根据左边实物连接的电路图，画出其电路图。
4、L1和L2并联,请在图中错误之处打上“×”，改正，并在空白处画出正确的电路图。
5、如上右图所示，按电路图用笔画线作导线，将元件连接起来.6、在下图中，根据实物图，画出相应的电路图．8、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．9、图4的实物接线图，(1)两小灯泡是______联。
(2)标出通过小灯泡的电流方向。
(3)画出电路图。
四、故障分析题：小明在实验室探究“串联电路中开关的位置是否影响它的控制作用”的实验时，连接了如图所示的电路，当它闭合开关后发现L1、L2都不亮，检查电路连接无误后判断是一个灯泡坏了，于是他想了一个办法，就是用一根导线检查电路的故障。
方法是用导线分别连接a、b接线柱和bc接线柱，观察每次连接时电灯的发光情况，从而判断故障。
你认为小明的做法有道理吗？（1）用导线连接ab时，_________ 灯亮，说明_________ 灯开路。
（2）用导线连接ab时，_________ 灯不亮，说明_________ 灯开路，然后再用导线连接_________ 接线柱，_________ 灯亮，则可检验你的这一判断是正确的。
串联和并联习题1、如图（1），只连通S1时，____灯亮，只连通S2时，______灯亮，此时是____联，只连通S1、S3时，____灯亮，此时是____联，连通S1、S2，断开S3时，_____灯亮，连通S2、S3，断开S1时，____灯亮，同时连通S1、S2、S3时，将发生______事故。
2、如图（2），当S1、S2都断开时，电灯_____亮，它们的连接方式是____；当S1、S2都闭合时，电灯______亮，它们的连接方式是_____。
3、如图（3）所示的电路中，若要使两灯泡L1和L2串联，则应闭合开关_____，断开开关_____；若要使两灯泡L1和L2并联，则应闭合开关_____，断开开关______，而开关______绝不能同时闭合，否则造成短路事故。
图(3)图(1) 图(2)4、如图（4）要使灯L1、L2串联，应闭合开关_____，断开开关_____；要使灯L1、L2并联应闭合开关______，断开开关______。
5、如图（5），下列说法正确的是（）A、只闭合S2，断开S1、S3时，电路断路B、闭合S1、S2、S3时，电路是通路C、闭合S2、S3，断开S1时，L1发光而L2不发光D、闭合S3，断开S1、S2时，灯L1、L2都不发光图（4）图（5）6、如图（6），下列说法中正确的是（）A、S1、S2闭合时，L1、L2都亮B、S1、S2闭合时，只有L1亮C、S1断开，S2闭合，只有L2亮D、S1断开，S2闭合时，L1、L2都亮图（6）图（7）图（8）7、如图（7），各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（）A、干路部分电线断了B、L1被短路了C、S1被短路了D、L1与灯座接触不良8、如图（8），下列判断错误的是（）A、S1、S2都闭合时，L1、L2、L3并联B、S1、S2都断开时，L1、L2、L3串联C、S1断开，S2闭合时，L2、L3并联后再与L1串联图9D、S1闭合，S2断开时，对L1、L2形成短路9、如图（9）所示，当开关S1、S2都闭合时（）A、三个灯都亮B、L1、L3亮，L2不亮C、三个灯都不亮，D、L2、L3亮，L1不亮10、如图（10），下列说法中错误的是（）A、当闭合S2、S3时，灯L1、L2组成并联电路B、当闭合S1时，灯L1、L2组成串联电路C、当闭合S1、S2时，只有灯L1发光D 、当S1、S2、S3同时闭合时，电路短路，灯L1、L2 都不能发光图1011、如图(11)，三个灯泡始终完好，当开关S断开时，三个灯泡都发光，则当开关闭合时（）A、L1、L3亮，L2不亮B、L1亮，L2、L3不亮C、L1、L2、L3都不亮D、L1、L2、L3都亮12、如图(12)，下列说法错误的是（）A、S1、S3断开，S2闭合时，灯L1、L2串联B、S1、S3闭合，S2断开时，灯L1、L2并联C、S1、S2闭合，S3断开时，灯L1亮图（11）D、S2、S3闭合，S1断开时，灯L1亮图（12）图13 图1413、如图(13)，若要使灯L1和L2组成并联电路，则开关的开闭情况是（）A、S1、S2断开，S3闭合B、S1、S3断开，S2闭合C 、S2断开，S1、S3闭合 D、S3断开，S1、S2闭合14、如图(14)，要使灯泡L2发光，必须闭合的开关是（）A、S2B、S2、S3C、S1、S3D、S1、S215、如图(15)，开关S闭合时，可能发生的现象是（）A、L1发光，L2不发光B、L2的灯丝会烧断C、L1、L2的灯丝都会烧断D、电源会烧坏16、如图(16)，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去检查电路的故障；先将导线并接在灯L1的两端时发图（15）现灯L2亮，L1不亮；然后将导线并接在灯L2的两端时发现两灯均不亮，由此可见（）A、灯L1短路B、灯L1断路C、灯L2短路D、灯L2断路17、如图（17），以下判断中不正确的是（ )A、S断开，两盏灯均发光B、S断开，两盏灯是并联连接C、S断开，电源被短路D、S闭合，电源被短路，两盏灯不发光图（16）图（17）18、如图是L1、L2、L3三盏灯的连接图，这三盏灯的接法是（）A、三盏灯串联B、三盏灯并联C、灯L2、L3并联后再与L1串联D、灯L2、L3串联后在与L1并联图（18）图19 图2019.如图19，下列说法中正确的是（）A. 闭合S、S2、S3，断开S1则L1与L2并联B.闭合S、S1、S2，断开S3则L1、L2并联C.闭合S、S1、S3，断开S2则L1、L2并联D.闭合S、S2，断开S1、S3，则L1、L2并联20．如图20，关于开关的控制作用，下列说法正确的是( )A、当S1、S2都闭合时，灯L2、L3发光B、只闭合S2，灯L1、L3不发光C、只让灯L3发光，应该只闭合S1D、当S1、S2都断开时，灯L1、L3发光。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，开关能同时控制两盏灯，且两盏灯是并联的电路是（）A．B．C．D．2．下列说法错误的是（）A．教室里的照明灯和电扇是并联的B．夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的C．一条大街上的路灯总是同时亮，同时灭，它们一定都是串联的D．一条电路中的两盏电灯原本都发光，其中一盏灯的灯丝断了，另一盏灯也同时不亮，这两盏灯一定是串联的3．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开4．在连接串、并联电路的实验中，下列做法中没有必要的是（）A．开关应是断开的B．画好电路图，确认电路图无误后，再根据电路图连接电路C．连接电路时，一定要从电源正极出发，直至电源负极D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路5．如图所示，闭合开关后电路中的灯泡都能发光的是（）A．B．C．D．6．小明打开家里的抽油烟机时，发现抽油烟机的灯是熄灭的，但此时抽油烟机的压缩机仍在继续工作。
关于抽油烟机的灯和压缩机的连接方式，下列判断正确的是（）A．一定是串联B．一定是并联C．可能并联，也可能串联D．条件不足，无法判断7．分析如图所示的电路图，判断下列说法中正确的是（）A．开关S1控制整个电路B．开关S2控制整个电路C．电动机与小灯泡工作时互不影响D．开关S1、S2都闭合时，电动机与小灯泡是串联的8．如图所示，小灯泡L1和L2连接入电路中，电源由两节干电池串联而成，则下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，只有一盏灯能发光C．要使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，则电路发生短路9．如图所示是定时课间音乐播放装置的原理图。
九年级物理全册15.3串联和并联习题含解析

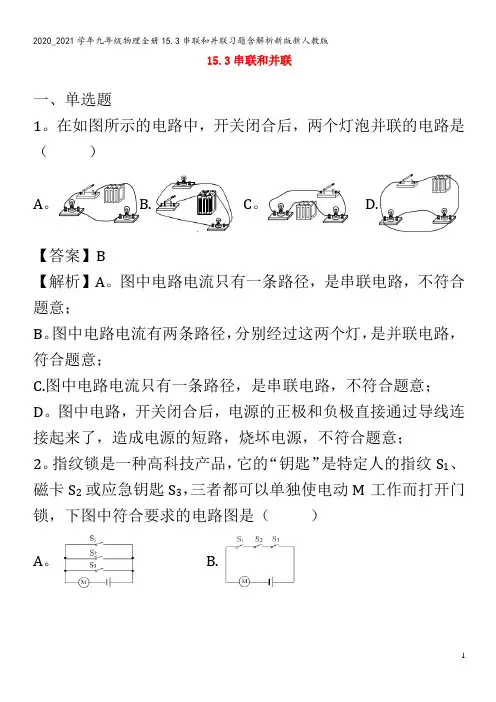

15.3串联和并联一、单选题1。
在如图所示的电路中，开关闭合后，两个灯泡并联的电路是（）A。
B.C。
D.【答案】B【解析】A。
图中电路电流只有一条路径，是串联电路，不符合题意；B。
图中电路电流有两条路径，分别经过这两个灯，是并联电路，符合题意；C.图中电路电流只有一条路径，是串联电路，不符合题意；D。
图中电路，开关闭合后，电源的正极和负极直接通过导线连接起来了，造成电源的短路，烧坏电源，不符合题意；2。
指纹锁是一种高科技产品，它的“钥匙”是特定人的指纹S1、磁卡S2或应急钥匙S3，三者都可以单独使电动M工作而打开门锁，下图中符合要求的电路图是（）A。
B.C.D。
【答案】A【解析】由题可知，三个开关都可以单独控制电动机而打开门锁，所以三个开关应并联再与电动机M串联，故A符合要求，BCD不符合要求。
3。
家庭常用的电吹风既能吹冷风又能吹热风。
下列电路中最符合电吹风工作要求的是（）A.B。
C.D。
【答案】A【解析】根据题意，电吹风既能吹冷风又能吹热风，所以电机与电热丝应并联，且为了使电热丝不会烧坏,在其发热时，电机必须工作.A图,干路开关S1闭合时，电机工作吹冷风，再闭合S2时，电热丝工作，吹热风，故A符合题意；B图，S1闭合，S2断开时，电热丝单独工作，会烧坏，故B不符合题意；C图，S1闭合时，电机与电热丝串联，当S2再闭合时，电热丝被短路，电机单独工作,但在实际电路中，很少会这样设计电路，因为S2闭合到断开两种状态时，电机的工作电压变化大，可能不会正常工作，故C不符合实际;D图，S1闭合时，电机与电热丝串联，当S2再闭合时，电机被短路，电热丝单独工作,故D不符合题意；故选A。
4。
小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作。
关于冰箱里的灯和压缩机的连接方式，下列判断正确的是()A。
一定是串联B。
一定是并联C.有时是串联，有时是并联D。
不能判断是串联还是并联【答案】B【解析】在串联电路中，用电器工作互相影响,某一用电器不工作时,其他用电器也不工作；在并联电路中，用电器工作互不影响，某一用电器不工作时，其他支路用电器照常工作。
九年级物理上册《第十五章 串联和并联》同步练习及答案-人教版
九年级物理上册《第十五章串联和并联》同步练习及答案-人教版学校:___________班级：___________姓名：___________考号：___________（1）串联电路①定义：把用电器逐个顺次连接起来的电路叫做串联电路②特点：a．电流路径只有一条，无干路和支路之分；b．用电器之间相互影响；c．开关在任何位置的作用一样．（2）并联电路①定义：把用电器并列的连接的电路，称为并联电路．②特点：a．电流路径有两条或两条以上，有干路和支路之分；b．各支路上用电器之间互不影响；c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路．（3）混联电路定义：电路中既有串联部分又有并联部分的电路称为混联电路．一、单选题1．家庭电路中使用电视机、洗衣机、冰箱等，它们是如何接在电路中的（）A．串联B．并联C．视具体情况而定D．既不是串联，也不是并联2．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯两端的电压相等C．通过两灯的电流相等D．通过两灯的电流不相等3．两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路（）A．一定是串联电路B．一定是并联电路C．可能是串联，也可能是并联D．条件不足无法判断4．现代社会倡导文明出行，过人行横道时行人应遵守交通信号灯指示．小天发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中合理的是（）A．B．C．D．5．如图所示的电路图，下列说法正确的是（）A．只闭合S1、S3时，灯L1和L2串联B．只闭合S2两灯并联C．3个开关同时闭合会发生短路D．同时闭合S2和S3，断开S1时，灯泡L2发光6．如图所示的电路中有两只灯泡L1、L2，现要使两只灯泡并联连接，下列做法正确的是（）A．闭合S1、S3，断开S2B．闭合S1、S2，断开S3C．闭合S2、S3，断开S1D．闭合S2，断开S1、S37．如图所示的电路中，闭合开关S后，下列说法正确的是（）A．灯L1两端的电压可能大于灯L2两端的电压B．通过L1灯的电流可能大于L2灯的电流C．L1、L2两灯泡并联D．若L1灯丝烧断，L2灯仍能正常发光8．如图所示，某实验小组根据所学知识研究一个有盖的木盒内部的电路连接情况，盒盖上可看到两只灯泡和一个开关(导线的连接和电源隐藏在盒内)，开关闭合，下列说法不正确的是( )A．如果两灯都亮，两灯可能是串联，也可能是并联B．若用电压表测得两灯的电压相等，则两灯一定是并联C．若用电压表测得两灯的电压不相等，则两灯一定是串联D．若用电流表测量通过两灯的电流不相等，则两灯一定是并联二、多选题9．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（）A．一定是串联B．一定是并联C．串联、并联都可能D．不可能是并联10．关于生活中的一些电路连接，下列判断正确的是（）A．节日的夜晚，装扮天安门城楼的彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且的声音时才亮，所以声控开关、光控开关及灯是串联的三、填空题11．小明家的卫生间新安装了“浴霸”，它上面有换气扇、取暖灯和照明灯，这些装置之间是 (选填“串”或“并”)联的，判断的依据是；换气扇工作时将电能主要转化为能。
九年级物理-串联和并联练习

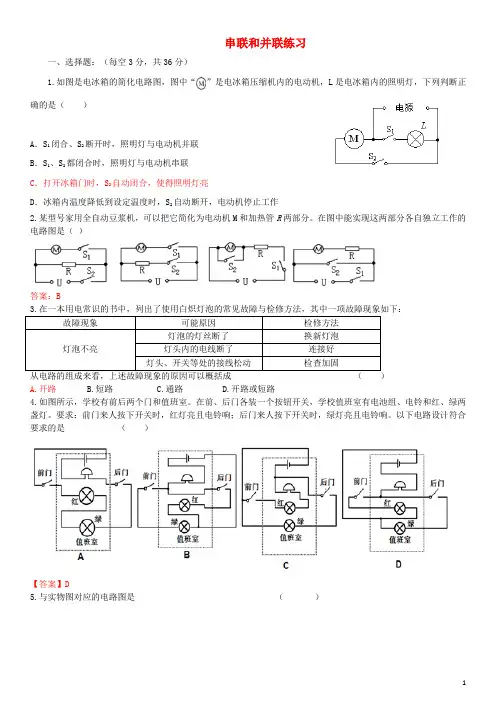

串联和并联练习一、选择题：（每空3分，共36分）1.如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（）A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．打开冰箱门时，S2自动闭合，使得照明灯亮D．冰箱内温度降低到设定温度时，S2自动断开，电动机停止工作2.某型号家用全自动豆浆机，可以把它简化为电动机M和加热管R两部分。
在图中能实现这两部分各自独立工作的电路图是（）答案：B故障现象可能原因检修方法灯泡不亮灯泡的灯丝断了换新灯泡灯头内的电线断了连接好灯头、开关等处的接线松动检查加固从电路的组成来看，上述故障现象的原因可以概括成（）A.开路B.短路C.通路D.开路或短路4.如图所示，学校有前后两个门和值班室。
在前、后门各装一个按钮开关，学校值班室有电池组、电铃和红、绿两盏灯。
要求：前门来人按下开关时，红灯亮且电铃响；后门来人按下开关时，绿灯亮且电铃响。
以下电路设计符合要求的是（）【答案】D5.与实物图对应的电路图是（）【答案】A6．如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是( B )7.某品牌手持式电动螺丝刀如图甲所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，则如图乙所示的电路图中符合要求的是（）答案：C8．如图所示的电路中，L1、L2是两个完全相同的灯泡，在开关闭合时，下列说法中正确的是( )A．可能L1亮，L2不亮B．可能L 1不亮，L2亮C．L1、L2不可能同时亮D．L1断路，则L2一定不亮9．用一个开关同时控制电灯发光和电铃发声，则这两个用电器( )A．一定是串联的B．一定是并联的C．可能是串联，也可能是并联的D．以上说法都不正确10.我市城区运营的公交车后门两个扶杆上均装有一个有色按钮（如图），每一个按钮相当于一个开关。
当乘客按下任一按钮，驾驶台上的指示灯亮（或扬声器发声），提醒司机有人下车。
九年级物理串联、并联电路练习与测试(100分) 附答案
九年级物理串联、并联电路训练取尝试(100分)之阳早格格创做一、采用题(每题4分，共24分)1．用一个启关共时统造三盏灯，则那三盏灯的连交办法是（）A．只可串联 B．只可并联 C．串联或者并联皆不妨D．串联或者并联皆没有成能2．底下电路图中二个灯泡组成并联的是（）3．有三盏电灯，念把它们连交正在一个电路中，央供用取没有必每盏电灯皆没有做用别的电灯，底下电路图中能谦脚央供的是（）4．如下左图，下列道法中精确的是（）A. 关合S、S2、S3断启S1则L1取L2并联B．关合S、S1、S2断启S3则L1、L2并联C．关合S、S1、S3断启S2则L1、L2并联D．关合S、S2断启S1、S3，则L1、L2并联5．如上左图，下列道法中精确的是（）A．S1关合，S2断启时灯皆没有会明B．S1断启，S2关适时电源被短路C．S1、S2皆关适时灯皆没有会明D．S1、S2皆关适时灯皆市明6．如下图所示电路，电灯、电铃、电效果皆并联的是（）注：A项中最底下的电灯改为电效果.二、挖空题(每空3分，共39分)1．试推断下列百般情况中小灯泡L1战L2的连交情况（l）流经 L1的电流局部流经 L2；（2）拿掉灯 L1，灯 L2仍收光；（3）启关共时统造 L1、L2；（4）启关S断启时，L1收光，L2没有明.2．如下左图所示，当启关关适时会爆收局里；若要二灯串联，应来掉导线；若要二灯并联，应将导线改交到. 3．如下左图所示，当S1、S2皆关适时L1、L2、L3是联；当S1、S2皆断启时L1、L2、L3是联；当S1关合、S2断启时L1L2L3(挖“明”或者“没有明”).三、做图题(第1题10分，第2题12分，第3题15分.用笔划线代替导线连交电路，没有克没有及移动元件的位子.) 1．将下左图中的各元件连成一个并联电路，央供启关S1统造L1，启关S2共时统造二盏灯.2．将下中图中的各元件连成一个并联电路，央供启关S仅统造L2.3．将下左图中的各元件连成一个并联电路，央供挨启战关合任一启关时，电灯明共时电铃响.问案：一：采用题1:C2:C3:B4:C5:C6:B二：挖空题1：串联,并联，串联或者并联，并联2:短路，3，5,b3:并，串，没有明，没有明，明三：做图题略。
九年级物理串联和并联练习题
串联和并联综合练习一、选择题1、在图4-1所示的四个电路图中，符合电电路路基本组成条件且连接正确的(L2和L3并联后再和L1串联图4-75、 两只相 同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯 路 ........................................................ ..( A 、一定是串联电路B 、一定是并联电路C 、可能是串联，也可能是并联D 、条件不足无法判断6、 如图4-8所示，开关S 闭合时可能发生的现象是A 、 L1的灯丝全烧断B 、 L2的灯丝全烧断C 、 L1和L2的灯丝都全烧坏D 、 电池会烧坏8. 在连接电路的过程中，下列几种做法中，没有必要的是 A.断开开关按电路图连接元件 B •开关必须靠近电源的正极图4-8 7、 如图4-9所示在“组成串联电路”的学生实验中，当开关 S 闭合时，灯L1、 检查电 路的故障：他将导线并接在灯 L1两端时发现灯L2亮，灯L1不 亮；并接在灯L2两端发现两灯均不亮，由此可以判断 A 、灯 B 、 灯 C 、 灯D 、 灯 L2均不亮，某同学用一根导线去 ..(L1短路 L1断路L2短路L2断路—hT乙C 、丙图2、如图4-5所示的电路中，属于两灯串联的是…A 、甲图B 、乙图1.2'—(g) ■是电热丝。
由电路图可知 ................................. A 、 只将开关S1闭合，吹出的是热风 B 、 M 和R 是串联在电路中的C 、 将S1和S2都闭合，吹出的是热风D 、 开关S2可以控制整个电路4、 如图4-7所示，三个灯泡连接情况为 L1和L2、L3均为串联 L1和L2、L3均为并联 L1和L2并联后再和L3串联 —■图 .4-6A 、BL240-^-泡仍然正 )常发光，那么这个电 .(R ..()C.各个接线点一定要连接牢固D.全部连接完后，再对照电路图检查，无误后再闭合开关9. 由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是A.L1和L2并联，再与开关串联B.L2和开关串联，再与L1并联C.L1和开关并联，再与L2串联D.L1和开关串联，再与L2并联10. 某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是A.只能将两盏灯并联B•只能将两盏灯串联C.两盏灯可以是串联，也可以是并联D.以上说法都不正确11. 下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法1213 14 1512. 当S打开时，三灯都发光，则闭合S时A、L1L3不亮，L2亮；B、三灯都亮C、L1不亮，L2L3亮；D、三灯都不亮13. 如下图，下列说法中正确的是：A. 闭合S、S2、S3,断开S1则L1与L2并联；B.闭合S、S1、S2,断开S3则L1、L2并联；C .闭合S、S1、S3，断开S2则L1、L2并联； D .闭合S S2,断开S1、S3, L1、L2并联.14各元件都完好，但闭合S1、S2后，只有灯泡L2发光，故障的原因可能是A、开关S1接触不良；B、开关S1被短路了；C、灯泡L1被短路了；D、灯泡L1与灯座接触不良。
九年级物理上册《第十五章-串联和并联》同步练习题含答案(人教版)
九年级物理上册《第十五章串联和并联》同步练习题含答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明观察到教室内的一个开关可以同时控制两盏灯，有时其中一盏灯断路了，另一盏正常发光．他画出了如图所示的四种连接方式，其中连接正确的是()A．B．C．D．2．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。
如图所示的四个电路中，符合上述要求的是（）A．B．C．D．3．下图各电路中，各开关闭合后，灯泡L1与L2并联的是（）A．B．C．D．4．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着浪费电。
现在有一种自动控制的楼道灯，有声响时声控开关S1闭合，环境光线非常暗时光控开关S2闭合，当光线非常暗且有声响时，灯才会发光。
下列电路图符合要求的是（）A．B．C．D．5．如图所示是一种加湿喷雾风扇，具有吹风和喷雾的功能，还可以通过灯光营造温馨氛围。
装置上面有两个按钮，分别控制风扇和喷雾器，侧边有一个控制灯光的开关。
同时闭合3个开关，所有功能一起工作。
以下电路图能准确描述此装置工作原理的是（）A．B．C．D．6．某种电脑键盘清洁器有两个开关，照明用的小灯泡L和电动机M．要求：开关S1闭合，照明用的小灯泡L工作，再闭合开关S2，吸尘用的电动机M才运转；先闭合开关S2，吸尘用的电动机M无法工作．在如图所示的四个电路图中，符合上述要求的是（）A．B．C．D．7．如图是玩具汽车的电路图，以下有关说法中正确的是（）A．开关S1控制整个电路B．电动机与灯泡是串联的C．开关S1控制电动机D．电动机与灯泡不能同时工作8．如图是一个简化了的电冰箱内的电路图.M是压缩机用的电动机，L是电冰箱内的照明灯泡.关于电冰箱内电动机和照明灯的工作情况，下列说法中正确的是（）A．电冰箱门打开时，S1就自动断开B．电冰箱门关上时，S1就自动闭合C．电冰箱门打开时，S2就自动断开D．电动机与照明灯可以不同时工作9．关于电路的知识，下列说法中正确的是（）A．验电器的工作原理是异种电荷互相吸引B．电路中有电源，就一定有电流C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D．某楼道中的电灯是由声控开关和光控开关共同控制的只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的10．如图所示小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好，灯泡就会发光的是（）A．B． C．D．二、填空题11．如图所示，电路中要使L1和L2并联，应闭合开关。
初中九年级物理串联和并联练习题含答案
初中九年级物理串联和并联练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________1. 在如图所示的电路中，闭合开关后两盏灯都可能发光的是（）A.只闭合开关S1B.只闭合开关S2C.只闭合开关S1、S2D.开关S1、S2、S3都闭合2. 关于如图电路的判断，正确的是（）A.只闭合开关S1、S3时，灯泡L1、L2并联B.只闭合开关S2、S3时，灯泡L1、L2都发光C.闭合所有开关时，灯泡L1、L2都发光D.只闭合开关S2时，灯泡L2、L1都不发光3. 家庭卫生间通常装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要同时工作，下列电路图中符合上述要求的是（）A. B.C. D.4. 在一个实验电路中，仅连接了两个用电器--两个规格相同的小灯泡，实验过程中，小灯泡L1突然不发光了，而另一个小灯泡L2仍发光．经检查，发现除小灯泡所在的位置外，电路其他各处的连接均完好，下列有关分析和判断中，正确的是（）A.发生故障前两个小灯泡一定是并联B.发生故障前两个小灯泡一定是串联C.发生故障前两个小灯泡可能是关联，也可能是串联D.若用电压表测出L1两端电压为0伏，则两个小灯泡一定是并联5. 如图所示，是一把既能吹冷风又能吹热风的电吹风的简化电路示意图，如图A是吹风机，B是电热丝．将插头插入插座，下列说法正确的是（）A.开关S1只控制吹风机B.开关S2同时控制吹风机和电热丝C.同时闭合开关S1、S2，吹风机和电热丝是并联D.同时闭合关开S1、S2，吹风机和电热丝是串联6. 如图所示的电路图，开关都闭合后，灯泡L1与L2串联的是（）A. B.C. D.7. 如图所示的电路，要使L1和L2两盏灯组成并联电路，则开关（）A.S1、S2断开，S3闭合B.S1、S3断开，S2闭合C.S2断开，S1、S3闭合D.S1、S2闭合，S3断开8. 下表是小明在一次实验中测出的多组电压表和电流表的数据，请你根据下表给出的数据判断小明所用的实验电路可能是图示电路中的（）I/A0.200.300.400.440.500.54A. B. C. D.9. 下图是某品牌的抽油烟机，主要部件是照明灯和抽气扇（电动机），它们可以独立工作，互不影响，抽气扇有“强吸”和“弱吸”两个档位，功率大小不同．下列电路图中符合要求的是（）A. B.C. D.10. 实验小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关，就能及时通知值班室里的护士，图中最合理的设计方案是（）A. B.C. D.11. 如图所示是某家用电器的内部电路图，其中R1和R2为加热电阻，1、2、3、4分别为四个接线柱．若要让两电阻并联接入电路，可将接线柱1和3连接，同时将接线柱________连接起来；此电路中，不能将接线柱________与接线柱3相连，否则造成短路．12. 在串联电路中，开关可以控制________，开关的位置改变了，它的控制作用________．13. 如图所示，当开关________闭合时，它们是串联的；当开关________闭合时，它们是并联的．14. 如图所示，某公交站台的广告灯箱里装有15根LED日光灯管，各日光灯管之间的连接是________联的，与控制它们的开关是________联的．15. 把充电宝充满电后，再用它同时给几部手机充电，如图所示，此时手机之间是________连入充电宝的．16. 如图所示电路中，若闭合开关________，则两电阻的连接方式为串联；若闭合开关________，则两电阻的连接方式为并联；不能同时闭合开关________，否则电源出现短路．17. 如图所示，要使L1和L2并联在电路中，应闭合的开关________，使L1和L2串联在电路中，应闭合的开关是________．18. 城市街道上的路灯总是同时亮，同时灭，根据观察和分析可知这些灯是________联的，如图所示的电路，若只需要灯L1亮，则需要闭合开关________；要使灯L1、L2串联，则应只闭合开关________；要使灯L1、L2并联，则应只闭合开关________．19. 如图所示是一种课间音乐定时播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置。
人教版九年级物理全一册 串联和并联同步练习(含解析)
人教版九年级全一册 15.3 串联和并联同步练习一、单选题1．如图所示,小芳戴着一款电加热眼罩,适当使用可以缓解眼部疲劳。
它有两个发热电阻R1、R2,只闭合开关S时,R1发热；S、S1都闭合时,R1、R2都发热；断开开关S,眼罩停止发热。
如图所示是根据上述电路特点设计的四个简化模拟电路图,其中正确的是（）A．B．C．D．2．如图所示的电路图中,各选项分析正确的是（）A．当只闭合S1时,L1、L2串联B．当只闭合S1、S3时,只有L2发光C．当只闭合S1、S2时,只有L1发光D．当S1、S2、S3都闭合时,L1、L2都发光3．很多小区安装了电子眼自动识别门禁系统,严格控制外来车辆进入小区。
若是小区内部车辆,则自动开关S1闭合,电动机工作横杆升起；若是外部车辆,需要工作人员手动闭合开关S2,电动机工作横杆升起。
图所示的电路中,能正确模拟门禁系统控制电路的是（）A．B．C．D．4．在参观未成年人法治教育基地时,小明发现,在地面上有“沉迷网络”和“交友不慎”两个圆形模块（开关）。
用脚踩其中任何一个模块,与模块连接的电视上（用灯泡代替）就会播放对应的教育短片,下列电路设计合理的是（）A．B．C．D．5．新冠病毒疫情防控期间,为了严格控制区分外来车辆出入小区,很多小区装备了门禁系统,内部车辆可以被自动识别横杆启动,外部车辆需要门卫人员按动按钮才能将门打开。
若将门禁系统看做一个自动开关,按钮看做一个手动开关,内部电路最接近下图中的（）A．B．C．D．6．如图所示的电路中,电源电压不变,若要使电阻R1、R2串联,则下列开关状态正确的是（）A．只闭合S1B．只闭合S3C．同时闭合S1和S2D．同时闭合S1、S2、S37．电动自行车两制车手柄中各有一只开关S1、S2,在行驶中用任意一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。
下列电路设计符合要求的是（）A．B．C．D．8．电热蚊香器是一种常用的除蚊工具,当蚊香器接上电源,需要闭合开关S,才能使指示灯L发光,发热体工作。
人教版九年级物理全一册《15.3串联和并联》同步练习题(带含答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（带含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．电路中有两盏电灯，且电路无故障，将开关合上后，下列说法正确的是A．若两盏灯同时发光，则两灯一定是串联B．若两盏灯同时发光，则两灯一定是并联C．若只有一盏灯亮，则两灯一定是串联D．若只有一盏灯亮，则两灯一定是并联2．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，外部车辆需要门卫人员按动按钮才能将门打开。
若将门禁系统看做一个自动开关，按钮看做一个手动开关，内部电路最接近下图中的（）A．B．C．D．3．小华了解到汽车往往用电路控制警报铃声和提示灯提醒驾乘人员要佩戴安全带，如图，他尝试自己设计该电路的电路图。
根据实际需要，电路中有电铃和提示灯两个用电器、用于代表驾驶位和副驾驶位的安全带卡扣的两个开关（安全带的卡片插入卡槽，表示开关断开），在驾驶位和副驾驶位都有人乘坐时，要满足两个座位中只要有一个座位未佩戴安全带，警报铃响，同时提示灯发光。
小华经过思考设计出了如图所示的四个电路图，其中符合实际需要的最佳方案为（）A．B．C．D．4．关于如图所示的电路，下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，两灯都不亮C．要使L1、L2串联，可去掉导线aD．若将导线M从接线柱B改接到接线柱A上，则S闭合后电路将发生短路5．如下图所示是某实验小组同学在探究“并联电路电流关系”时连接的电路，其中能正确测出通过L2灯电流的是A．B．C．D．6．小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。
小聪发现冰箱的门相当于一个开关，压缩机由温控开关控制。
下列电路图符合上述要求的是（）A．B．C．D．7．小明设计了一款自动感应垃圾桶，两个桶盖由电动机分别提供动力。
