局部等电位连接施工技术交底
等电位联结技术交底
本表由施工单位填写
技术交底记录
编号
表C2-1
工程名称交底日期
施工单位分项工程防雷接地分项交底提要等电位联结技术交底
三、施工工艺
3.1工艺流程
总等电位端子箱局部等电位端子等电位连接线连接工艺管道
3.2操作工艺
1．总等电位联结
①MEB端子板宜设置在电源进线或进线配电盘处，并应加罩，防止无关人员触动。
②相邻近金属管道及金属结构允许用一根MEB线连接。
审核人交底人接受交底人
表C2-1
工程名称交底日期
施工单位分项工程防雷接地分项
交底提要等电位联结技术交底
15端子箱需用钥匙或工具方可打开。
16凡塑料设备及管道无须作等电位联结。
2．局部等电位联结
①局部等电位联结应包括卫生间内金属给、排水管、金属浴盆以及建筑物钢筋网，插座PE线，可不包括金属地漏、扶手、浴巾架、肥皂盒等孤立之物。
②地面内钢筋网宜与等电位联结线连通。
当墙为混凝土墙时，墙内钢筋网也宜与等电位位联结线连通。
审核人交底人接受交底人。
建筑物等电位连接技术交底
3、不定时巡视完工现场，如发现成品损毁，及时报告并恢复。
(九)应注意的安全问题
1、进入现场必须戴好安全帽。不得穿拖鞋、短裤或者赤膊、光背进入现场
2、严禁班前、班中喝酒，违者罚款500元。
3、焊工必须持焊工操作证上岗作业，不得无证上岗。
2）镀锌扁钢与镀锌圆钢焊接，其搭接长度不小于圆钢直径的6倍，两边焊接；
3）镀锌圆钢与镀锌圆钢焊接，其搭接长度不小于圆钢直径的6倍，两边焊接；
4）镀锌扁钢与角钢焊接，其搭接长度不少于宽度的2倍，三边施焊；
（八）、成品保护、工完场清
1、焊接时应注意接火和飞溅，注意防火，保护其他工序施工成品，平板焊接施工时携带灭火器。
4、高空临边作业必须系好安全带，且派专人监护。
5、更换场地移动焊把线时，应先切断电源，不得手持焊把线爬梯登高。
6、班组内部人员发生争执，或与其它专业施工人员发生争执时，不得打架闹事，必须先报知项目管理人员，擅自打架闹事Байду номын сангаас一律开除并视情况处以相应的罚款。
7、使用机电设备、机具前应检查确认性能良好，机电设备的漏电保护装置灵敏有效，不得"带病"运转。
(二)作业条件
1、土建墙、柱、顶板钢筋绑扎完成后。
(三)材质要求
1、热镀锌钢材（圆钢、扁钢）
2、辅料（电焊条、铜焊条等）
(四)机具准备
1、施工工具：钢卷尺、电焊机、电焊工具、电工常用工具等
(五)质量要求；
质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
（六）施工工艺：
审核人
交底人
接受交底人
局部等电位技术交底
编号表C2-1工程名称丽江天麓.瑞吉苑项目交底日期2014年8月20日施工单位中铁建设集团有限公司分项工程名称等电位施工交底提要局部等电位施工技术交底交底内容：一、主要材料：镀锌扁钢、圆钢等。
二、、主要工机具：电焊机、切割机、煨弯机、扳手、手锤等。
三：作业准备：材料、设备机具及人员准备齐全，检查热镀锌扁钢圆钢的型号及规格应符合施工图设计要求，并应有产品质量证明书和热镀锌试验报告。
检查电焊机、切割机、畏弯机等机具要处于良好状态，作业人员要处于良好的工作状态，电焊工必须持证上岗，施工人员数量能够满足施工需要。
进行作业的每个人员均要经过交底之后才能进行作业。
四、施工工艺：1、在卫生间均要局部等电位连接，在钢筋工将钢筋绑扎完成之后，将卫生间的四个角焊接成一个封闭的环。
2、采用不小于Ф10的镀锌圆钢在拐角处煨弯链接，组成一个封闭环，然后伸出一根25*4的镀锌扁钢作为等电位盒子的连接点。
3、将卫生间内所有金属管道、金属构件及插座内的PE线联结，泳池内的所有金属金属管道、金属构件及插座内的PE线联结。
且当泳池边地面下无钢筋时，应敷设点位均衡导线，间距为0.6m，最少在两处作横向连接，且与等电位端子板连接。
局部等电位联结线采用BVR-1x4mm2/-PC20。
5、焊口质量要满足规范要求，无气孔、夹杂、焊缝饱满，焊接完成之后要焊渣清理干净。
6、相互连接的钢筋要做好标记，防止漏焊，串焊现象发生。
五、质量目标：1、使用的材料要符合设计及规范的要求。
2、焊接质量满足工艺要求，焊缝饱满，无气孔、夹杂质量问题。
3、施工质量要求100%合格，验收一次通过。
审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
编号表C2-1工程名称丽江天麓.瑞吉苑项目交底日期2014年8月20日施工单位中铁建设集团有限公司分项工程名称等电位施工交底提要局部等电位施工技术交底交底内容：六、成品保护：1、焊接时注意成品保护，不得破坏已经绑扎好的钢筋。

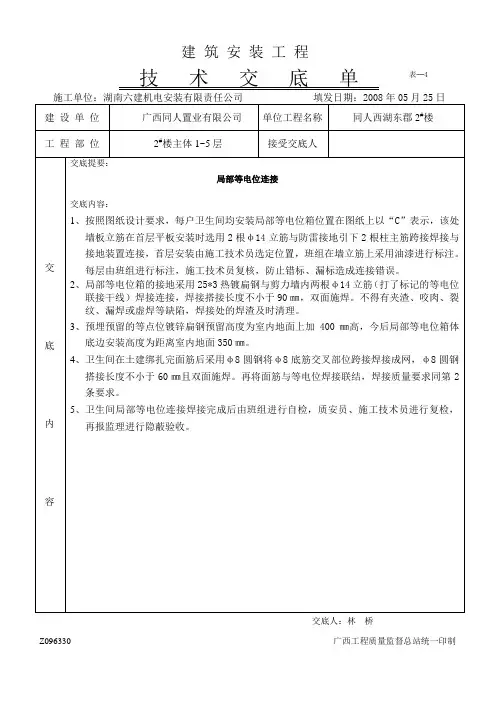

施工技术交底--003 等电位焊接
3、预埋预留的等点位镀锌扁钢预留高度为室内地面上加400㎜高，今后局部等电位箱体底边安装高度为距离室内地面350㎜。
建筑安装工程
技术交底单表─4
施工单位：湖南六建机电安装有限责任公司填发日期：2008年07月19日
建设单位
广西同人置业有限公司
单位工程名称
同人西湖东郡2#楼
工程部位
2#楼主体11~16层
接受Байду номын сангаас底人
交
底
内
容
交底提要：
局部等电位连接
交底内容：
1、按照图纸设计要求，每户卫生间均安装局部等电位箱位置在图纸上以“C”表示，该处墙板立筋在首层平板安装时选用2根φ14立筋与防雷接地引下2根柱主筋跨接焊接与接地装置连接，首层安装由施工技术员选定位置，班组在墙立筋上采用油漆进行标注。每层由班组进行标注，施工技术员复核，防止错标、漏标造成连接错误。
4、卫生间在土建绑扎完面筋后采用φ8圆钢将φ8底筋交叉部位跨接焊接成网，φ8圆钢搭接长度不小于60㎜且双面施焊。再将面筋与等电位焊接联结，焊接质量要求同第2条要求。
5、卫生间局部等电位连接焊接完成后由班组进行自检，质安员、施工技术员进行复检，再报监理进行隐蔽验收。
交底人：林桥
Z096330广西工程质量监督总站统一印制
2、局部等电位箱的接地采用25*3热镀扁钢与剪力墙内两根φ14立筋（打了标记的等电位联接干线）焊接连接，焊接搭接长度不小于90㎜，双面施焊。不得有夹渣、咬肉、裂纹、漏焊或虚焊等缺陷，焊接处的焊渣及时清理。

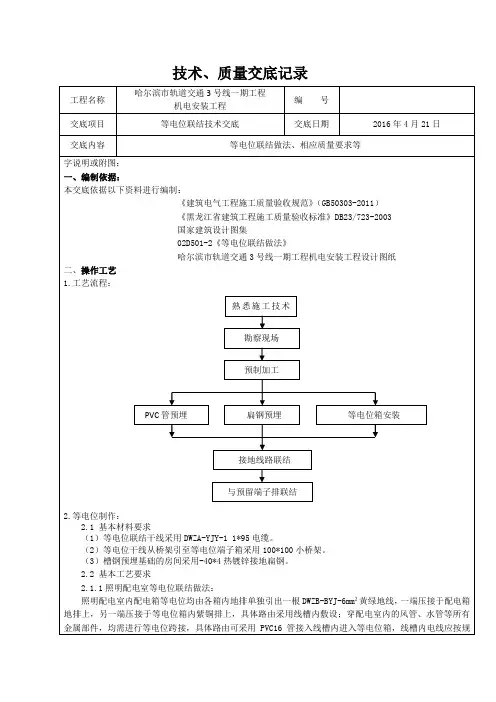

等电位联结技术交底(改1)
范进行捆扎。 带槽钢预埋基础的配电箱，采用-40*4 热镀锌扁钢将所有槽钢基础连通，扁钢沿建筑物墙壁水平敷设， 距离地面高度 250-300mm，与建筑物墙壁间的间隙为 10-15mm。弯出地面部分的扁钢需进行刷漆，具体为刷 100mm 宽斜纹黄绿漆，然后将扁钢统一接入等电位箱内，接入等电位箱的扁钢不能少于 2 个点。槽钢基础与 接地扁钢焊接（三面施焊） 。 2.1.2 环控电控室等电位联结做法： 环控电控室内等电位采用 PVC16 管穿 WDZB-BYJ-6mm²电线进行等电位跨接， 所有穿越环控电控室的金属 部件均需进行等电位跨接，具体做法为：电线一端固定到金属部件上（一般采用栓接） ，然后穿 PVC16 管与 等电位箱桥架进行对接，等电位箱内采用 OT 线鼻子固定于等电位箱紫铜排上。 带槽钢预埋基础的环控柜，采用-40*4 热镀锌扁钢将所有槽钢基础连通，扁钢沿建筑物墙壁水平敷设， 距离地面高度 250-300mm，与建筑物墙壁间的间隙为 10-15mm。弯出地面部分的扁钢需进行刷漆，具体为刷 100mm 宽斜纹黄绿漆，然后将扁钢统一接入等电位箱内，接入等电位箱的扁钢不能少于 2 个点。槽钢基础与 接地扁钢焊接（三面施焊） 。 2.1.3 消防泵房、污水泵房、废水泵房等电位联结做法： 使用 PVC16 管暗敷，内穿 WDZB-BYJ-6 mm²电线，将泵房内所有金属管道进行联结，采用接地卡抱管压 接，压接线鼻子应放在接地卡外侧，后用螺栓连接，等电位箱内压接方式采用线鼻子压接于等电位箱紫铜 排上。 水泵控制箱与基础等电位联结方式为采用 WDZB-BYJ-6 mm²电线与控制箱基础栓接，另一端接于控制箱 地排上。 水泵混凝土基础采用-40*4 热镀锌扁钢进行基础间等电位联结，将扁钢在基础 200mm 距离处弯出地面， 具体弯出高度为高于基础 100mm，然后采用 WDZB-YJY-6mm²黄绿地线将基础与扁钢连通，弯出地面部分的扁 钢需进行刷漆，具体为刷 100mm 宽斜纹黄绿漆，然后将扁钢统一接入等电位箱内，接入等电位箱的扁钢不 能少于 2 个点。 2.1.4 小系统机房等电位联结做法： 小系统机房内等电位采用 PVC16 管穿 WDZB-BYJ-6mm²电线进行等电位跨接， 所有穿越环控电控室的金属 部件均需进行等电位跨接，具体做法为：电线一端固定到金属部件上（一般采用栓接） ，然后穿 PVC16 管与 等电位箱桥架进行对接，等电位箱内采用 OT 线鼻子固定于等电位箱紫铜排上。 风机混凝土基础采用-40*4 热镀锌扁钢进行基础间等电位联结，具体做法为： 将机房内所有基础进行扁钢连通，并将扁钢在基础 200mm 距离处弯出地面，具体弯出高度为高于基础 100mm，然后采用 WDZB-YJY-6mm²黄绿地线将基础与扁钢连通，弯出地面部分的扁钢需进行刷漆，具体为刷 100mm 宽斜纹黄绿漆，然后将扁钢统一接入等电位箱内，接入等电位箱的扁钢不能少于 2 个点。 2.1.5 桥架、支架等电位安装： 规格 200*100 以上的所有桥架均需做等电位联结。 桥支架、综合吊挂采用—40*4 热镀锌扁钢进行等电位联结，桥架扁钢放置于桥架一端横担上，在每个 横担上螺栓固定；桥支架扁钢应做通长联结，通长不少于两点引入等电位箱。 2.1.6 扁钢搭接长度不少于 2 倍扁钢宽度（即 8CM） ，扁钢与支、吊架固定时一点一孔，严禁在扁钢上 开长孔，扁钢转弯及高低差、伸缩缝处均应做标准处理，即：转弯用镰刀弯、高低差采用 S 弯、伸缩缝采 用欧姆（Ω ）弯。 2.1.7 配电箱及管路接地线安装 管路等电位需在螺纹连接处做跨接、管路进箱盒处做跨接，当多管进一箱、盒时，需从箱盒处引出一 点与管跨接，然后管与管间做 U 型跨接，箱盒固定点应将绝缘层刮掉后方可压接。 桥架连接处需用 4mm²编制铜线进行跨接，桥架进配电箱处，连接点需与配电箱进行等电位跨接。 2.1.8 等电位箱与 MEB 接地母排联结 等电位箱间联结采用 WDZB-YJY-95mm²电缆， 等电位箱间联结需严格按照图纸上等电位联结图进行联结。
技术交底(等电位联接)
工程名称
交底时间
工程部位
等电位联结
交底对象
电气组
交底人
接收人
参加交底人员
内容
等电位联结施工工艺标准
一、材料要求
⑴品种规格：镀锌钢材（角钢、钢管、扁钢圆钢等）；铜材（铜管、铜排等）；辅材（电焊条、铜焊条、氧气、乙炔、沥青漆等）。
⑵质量要求：镀锌钢材应根据设计要求选用冷镀锌材料，材料应有材质检验证明及产品出厂合格证。
六、质量记录
1、镀锌钢材、铜材等材质证明及产品出厂合格证。
2、等电位联结隐检记录齐全。
五、等电位联接施工工艺
1、基本要求
（1）建筑物每一电源进线都应做总等电位联结，各个总等电位联结端子板应互相连通。
（2）金属管道连接处一般不需要加跨接线，给水系统的水表需加跨接线。
（3）装有金属外壳排风机、窗框或靠近电源插座的金属门、窗框以及距外露可导电部分伸臂范围内的金属栏杆、顶棚龙骨等金属体需做等电位连接。
2、等电位联结安装
（1）用40mm×4mm镀锌扁钢或Ø12mm镀锌圆钢作为等电位联结的总干线，按设计图的位置，与接地体（极）直接连接，不得少于2处。
（2）将总干线引至总等电位联结线箱，箱体与总干线应连接一体，箱中的接线端子排宜为铜质，截面积按设计要求。铜排与镀锌扁钢搭接处，铜排端应搪锡，搭接倍数不小于2B（B为扁钢的宽度）。亦可在总干线镀锌扁钢上直接打孔，作为接线端子。但必须搪锡，螺栓用M10，附件齐全；结线箱应有箱盖（门），并有标志。
（2）等电位联结的线路最小允许截面应符合下表的规定：
等电位线路最小截面
材料
截面积（mm2）
干线
支线
铜
16
6
钢
50
16
等电位技术交底
等电位技术交底嘿，朋友们！今天咱们来好好唠唠等电位技术这回事儿。
等电位技术啊，简单来说，就是让不同电位的金属物件在一定条件下达到相同电位，从而避免电流乱窜引发危险。
这就好比在一个班级里，大家都要遵守同样的规则，才能和谐共处，不然就会乱套。
我想起之前在一个小区里看到的情况，有户人家装修，电工师傅在处理等电位的时候马马虎虎。
结果，业主入住后，一到下雨天，卫生间里的金属物件总是感觉麻麻的。
这可把业主吓得不轻，后来请了专业的师傅来检查，发现就是等电位没处理好。
那到底啥是等电位呢？比如说在浴室里，有各种金属管道、金属浴盆、金属挂件等等。
这些东西在正常情况下可能电位不同，如果发生漏电，电流就可能通过人体造成伤害。
而等电位联结就是把这些金属物件都用导线连接起来，让它们电位相等，这样电流就不会乱跑啦。
在实际操作中，等电位的联结可是有不少讲究的。
首先得选对材料，像连接导线得是专用的，而且要有足够的截面积，不然电流一大就承受不住啦。
还有连接的位置也得准确，不能随便乱接。
施工的时候，那也是一点都不能马虎。
就拿卫生间的等电位来说吧，得先把墙面的基层处理好，把盒子安装牢固。
然后把各种金属物件和等电位端子箱用导线连接起来，连接处要拧紧，不能有松动。
而且，做完之后还得进行测试，看看是不是真的达到了等电位的效果。
我还碰到过一个例子，有个电工师傅为了省事，导线连接的地方只是简单地绕了几圈，用胶布一缠就完事。
结果没过多久，胶布松开了，导线也接触不良。
这要是真出了事儿，那可就麻烦大了。
所以说啊，等电位技术虽然看起来不复杂，但每一个环节都得认真对待。
从材料的选择到施工的细节，都不能掉以轻心。
这可关系到咱们的生命安全，可不是闹着玩的。
总之，等电位技术交底可不是纸上谈兵，得实实在在地落实到每一个施工环节中。
只有这样，咱们才能真正享受到安全可靠的用电环境，不用担心那些潜在的危险。
希望大家都能重视等电位技术，让我们的生活更加安全、更加美好！。
等电位连接施工技术交底
等电位联结技术交底一、施工准备（一）材料准备等电位联结线和等电位联结端子板宜采用铜质材料，其材质、厚度等应符合相关规范的要求。
（二）施工机具钢卷尺、电焊机、电焊工具、电工常用工具等；测量工具：ZC-8型接地摇表（三）作业条件1、接地体安装：利用底板及构造住钢筋做接地体：底板筋与柱筋连接处已绑扎完。
2、防雷引下线暗敷设：利用主筋作引下线时，钢筋绑扎完毕。
二、质量要求（一）主控项目1、利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
2、测试接地装置的接地电阻值必须符合设计要求。
（二）一般项目接地、等电位联结如采用焊接应采用搭接焊，搭接长度应符合下列规定：1、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3、圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；5、除埋设在混凝土中的焊接接头外，有防腐措施。
三、工艺流程配合土建埋设预埋件→总等电位端子箱安装→总等电位联结→厨房、卫生间等电位联结→金属门窗等等电位联结四、施工工艺1、根据设计图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。
确定位置后，将等电位端子箱固定。
2、等电位联结线施工等电位联结线施工见图3、厨房、卫生间等电位施工①在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。
地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。
厨房、卫生间内金属地漏、十水鉴定等设备通过等电位联结线与局部等电位端子板连接。
连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆抱箍内径等于管道外径，抱箍大小依管道大小而定。
等电位联结线采用BV-1×4㎜2铜导线穿塑料管于地面或墙内暗敷设。
②于厨房、卫生间地面或墙内暗敷不小于25㎜×4㎜镀锌扁钢构成环状。
