焊接工艺卡GTAWSMAW
焊接工艺卡片
无损探伤：
100%射线探伤，透照质量不低于AB级，符合JB/标准，检查结果达到Ⅱ级合格。
零件名称
筒体
焊缝号
A004
焊工合格项目
GTAW-AⅣ-3G-12-02
GTAW-1G（K）-05/07/08
母材材质
5083-H112
母材规格
δ=20
焊接工艺评定号
WPQ-096
产品试板要求
焊工合格项目
GTAW-AⅣ-3G-12-02
母材材质
5083
母材规格
δ=26
焊接工艺评定号
WPQ-058
产品试板要求
标 记
处 数
更改文件号
日 期
编 制
日 期
审 核
日 期
批 准
日 期
宁波市斯沃德机械有限公司
焊接工艺卡片H（04）
产品代号
产品名称
冷凝蒸发器
焊接层次
工艺参数
一
二
三
四
五
焊缝坡口及焊接层次示意
3、经清理的焊丝和焊件，焊前严禁玷污，否则应重新清理。
4、检查焊接设备、仪表能正常使用。
外观要求：
1、焊缝表面不得有裂纹、弧坑、飞溅物、咬边等。
2、焊缝与母材应圆滑过渡。
无损探伤：
100%着色检查，符合JB/标准Ⅰ级要求合格。
零件名称
筒体＋接管
焊缝号
D5
焊工合格项目
GTAW-AⅡ/Ⅳ-2FG-12/70-02
宁波市斯沃德机械有限公司

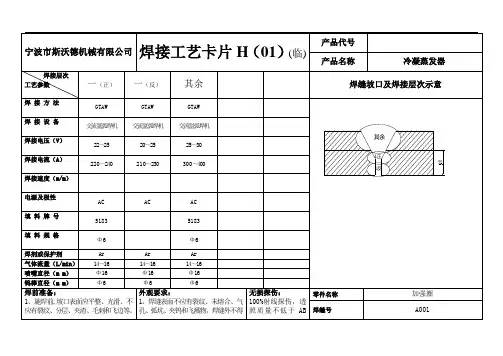

焊接工艺卡片H（01）(临)
产品代号
产品名称
冷凝蒸发器
焊接层次
工艺参数
一（正）

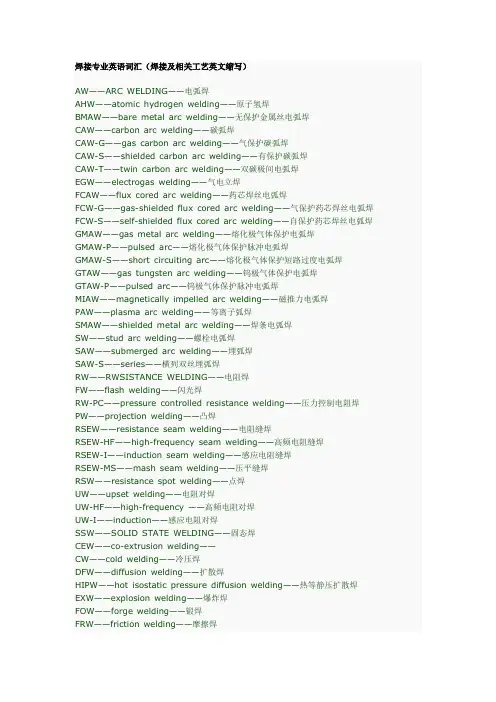

焊接专业英语词汇(焊接及相关工艺英文缩写)
焊接专业英语词汇（焊接及相关工艺英文缩写）AW——ARC WELDING——电弧焊AHW——atomic hydrogen welding——原子氢焊BMAW——bare metal arc welding——无保护金属丝电弧焊CAW——carbon arc welding——碳弧焊CAW-G——gas carbon arc welding——气保护碳弧焊CAW-S——shielded carbon arc welding——有保护碳弧焊CAW-T——twin carbon arc welding——双碳极间电弧焊EGW——electrogas welding——气电立焊FCAW——flux cored arc welding——药芯焊丝电弧焊FCW-G——gas-shielded flux cored arc welding——气保护药芯焊丝电弧焊FCW-S——self-shielded flux cored arc welding——自保护药芯焊丝电弧焊GMAW——gas metal arc welding——熔化极气体保护电弧焊GMAW-P——pulsed arc——熔化极气体保护脉冲电弧焊GMAW-S——short circuiting arc——熔化极气体保护短路过度电弧焊GTAW——gas tungsten arc welding——钨极气体保护电弧焊GTAW-P——pulsed arc——钨极气体保护脉冲电弧焊MIAW——magnetically impelled arc welding——磁推力电弧焊PAW——plasma arc welding——等离子弧焊SMAW——shielded metal arc welding——焊条电弧焊SW——stud arc welding——螺栓电弧焊SAW——submerged arc welding——埋弧焊SAW-S——series——横列双丝埋弧焊RW——RWSISTANCE WELDING——电阻焊FW——flash welding——闪光焊RW-PC——pressure controlled resistance welding——压力控制电阻焊PW——projection welding——凸焊RSEW——resistance seam welding——电阻缝焊RSEW-HF——high-frequency seam welding——高频电阻缝焊RSEW-I——induction seam welding——感应电阻缝焊RSEW-MS——mash seam welding——压平缝焊RSW——resistance spot welding——点焊UW——upset welding——电阻对焊UW-HF——high-frequency ——高频电阻对焊UW-I——induction——感应电阻对焊SSW——SOLID STATE WELDING——固态焊CEW——co-extrusion welding——CW——cold welding——冷压焊DFW——diffusion welding——扩散焊HIPW——hot isostatic pressure diffusion welding——热等静压扩散焊EXW——explosion welding——爆炸焊FOW——forge welding——锻焊FRW——friction welding——摩擦焊FRW-DD——direct drive friction welding——径向摩擦焊FSW——friction stir welding——搅拌摩擦焊FRW-I——inertia friction welding——惯性摩擦焊HPW——hot pressure welding——热压焊ROW——roll welding——热轧焊USW——ultrasonic welding——超声波焊S——SOLDERING——软钎焊DS——dip soldering——浸沾钎焊FS——furnace soldering——炉中钎焊IS——induction soldering——感应钎焊IRS——infrared soldering——红外钎焊INS——iron soldering——烙铁钎焊RS——resistance soldering——电阻钎焊TS——torch soldering——火焰钎焊UUS——ultrasonic soldering——超声波钎焊WS——wave soldering——波峰钎焊B——BRAZING——软钎焊BB——block brazing——块钎焊DFB——diffusion brazing——扩散焊DB——dip brazing——浸沾钎焊EXB——exothermic brazing——反应钎焊FB——furnace brazing——炉中钎焊IB——induction brazing——感应钎焊IRB——infrared brazing——红外钎焊RB——resistance brazing——电阻钎焊TB——torch brazing——火焰钎焊TCAB——twin carbon arc brazing——双碳弧钎焊OFW——OXYFUEL GAS WELDING——气焊AAW——air-acetylene welding——空气乙炔焊OAW——oxy-acetylene welding——氧乙炔焊OHW——oxy-hydrogen welding——氢氧焊PGW——pressure gas welding——气压焊OTHER WELDING AND JOINING——其他焊接与连接方法AB——adhesive bonding——粘接BW——braze welding——钎接焊ABW——arc braze welding——电弧钎焊CABW——carbon arc braze welding——碳弧钎焊EBBW——electron beam braze welding——电子束钎焊EXBW——exothermic braze welding——热反应钎焊FLB——flow brazing——波峰钎焊FLOW——flow welding——波峰焊LBBW——laser beam braze welding——激光钎焊EBW——electron beam welding——电子束焊EBW-HV——high vacuum——高真空电子束焊EBW-MV——medium vacuum——中真空电子束焊EBW-NV——non vacuum——非真空电子束焊ESW——electroslag welding——电渣焊ESW-CG——consumable guide eletroslag welding——熔嘴电渣焊IW——induction welding——感应焊LBW——laser beam welding——激光焊PEW——percussion welding——冲击电阻焊TW——thermit welding——热剂焊THSP——THERMAL SPRAYING——热喷涂ASP——arc spraying——电弧喷涂FLSP——flame spraying——火焰喷涂FLSP-W——wire flame spraying——丝材火焰喷涂HVOF——high velocity oxyfuel spraying——高速氧燃气喷涂PSP——plasma spraying——等离子喷涂VPSP-W——vacuum plasma spraying——真空等离子喷涂TC——THERMAL CUTTING——热切割OC——OXYGEN CUTTING——气割OC-F——flux cutting——熔剂切割OC-P——metal powder cutting——金属熔剂切割OFC——oxyfuel gas cutting——氧燃气切割CFC-A——oxyacetylene cutting——氧乙炔切割CFC-H——oxyhydrogen cutting——氢氧切割CFC-N——oxynatural gas cutting——氧天然气切割CFC-P——oxypropanne cutting——氧丙酮切割OAC——oxygen arc cutting——氧气电弧切割OG——oxygen gouging——气刨OLC——oxygen lance cutting——氧矛切割AC——ARC CUTTING——电弧切割CAC——carbon arc cutting——碳弧切割CAC-A——air carbon arc cutting——空气碳弧切割GMAC——gas metal arc cutting——熔化极气体保护电弧切割GTAC——gas tungsten arc cutting——钨极气体保护电弧切割PAC——plasma arc cutting——等离子弧切割SMAC——shielded metal arc cutting——焊条电弧切割HIGH ENERGY BEAM CUTTING——高能束切割EBC——electron beam cutting——电子束切割LBC——laser beam cutting——激光切割LBC-A——air——空气激光切割LBC-EV——evaporative——蒸气激光切割LBC-IG——inert gas——惰性气体激光切割LBC-O——oxygen——氧气激光切割激光切割laser cutting(LC); laser beam cutting电子束切割electron beam cutting喷气激光切割gas jet laser cutting碳弧切割carbon arc cutting水下切割underwater cutting喷水式水下电弧切割waterjet method underwater arc cutting氧矛切割oxygen lancing; oxygen lance cutting溶剂氧切割powder lancing手工气割manual oxygen cutting自动气割automatic oxygen cutting仿形切割shape cutting数控切割NC (numerical-control) cutting快速切割high-speed cutting垂直切割square cut叠板切割stack cutting坡口切割beveling; bevel cutting碳弧气割carbon arc air gouging火焰气刨flame gouging火焰表面清理scarfing氧熔剂表面修整powder washing预热火焰preheat flame预热氧preheat oxygen切割氧cutting oxygen/ cutting stream切割速度cutting speed切割线line of cut/ cut line切割面face of cut/ cut face切口kerf切口上缘cutting shoulder切口宽度kerf width后拖量drag切割面平面度evenness of cutting surface/ planeness of cutting surface 割纹深度depth of cutting veins/ stria depth切割面质量quality of cut face上缘熔化度shoulder meltability/ melting degree of shoulder切口角kerf angle缺口notch挂渣adhering slag结瘤dross割炬cutting torch/ cutting blowpipe/ oxygen-fuel gas cutting torch割枪cutting gun割嘴cutting nozzle/ cutting tip快速割嘴divergent nozzle/ high-speed nozzle表面割炬gouging blowpipe水下割炬under-water cutting blowpipe水下割条electrode for under-water cutting粉剂罐powder dispenser数控切割机NC cutting machine门式切割机flame planer光电跟踪切割机photo-electric tracing cutting火焰切管机pipe flame cutting machine磁轮式气割机gas cutting machine with magnetic wheels 焊接结构welded structure/ welded construction焊件weldment焊接部件weld assembly组装件built-up member接头设计joint design焊接应力welding stress焊接瞬时应力transient welding stress焊接残余应力welding residual stress热应力thermal stress收缩应力contraction stress局部应力local stress拘束应力constraint stress固有应力inherent stress固有应变区inherent strain zone残余应力测定residual stress analysis逐层切割法Sach’s methodX射线衍射法X-ray stress analysis小孔释放法Mathar method固有应变法inherent strain method消除应力stress relieving局部消除应力local stress relieving应力重分布stress redistribution退火消除应力stress relieving by annealing温差拉伸消除应力low temperature stress relieving机械拉伸消除应力mechanical stress relieving应力松弛stress relaxation焊接变形welding deformation焊接残余变形welding residual deformation局部变形local deformation角变形angular distortion自由变形free deformation收缩变形contraction deformation错边变形mismatching deformation挠曲变形deflection deformation波浪变形wave-like deformation火焰矫正flame straightening反变形backward deformation焊接力学welding mechanics断裂力学fracture mechanics弹塑性断裂变形elasto-plastic fracture mechanics线弹性断裂力学linear elastic fracture mechanics延性断裂ductile fracture脆性断裂brittle fracture应力腐蚀开裂stress corrosion cracking热应变脆化hot straining embrittlement临界裂纹尺寸critical crack size裂纹扩展速率crack propagation rate裂纹张开位移（COD）crack opening displacement拘束度restraint intensity拘束系数restraint coefficient应变速率strain rate断裂韧度fracture toughness应力强度因子stress intensity factor临界应力强度因子critical stress intensity factors应力腐蚀临界应力强度因子critical stress intensity factor of stress corrosion cracking J积分J-integration罗伯逊止裂试验Robertson crack arrest testESSO试验ESSO test双重拉伸试验doucle tension test韦尔斯宽板拉伸试验Well’s wide plate test帕瑞斯公式Paris formula断裂分析图fracture analysis diagram焊接车间welding shop焊接工作间welding booth焊接工位welding post/ welding station焊接环境welding surroundings焊工welder电焊工manual arc welder气焊工gas welder焊接检验员weld inspector焊工培训welders training焊工模拟训练器trainer of synthetic weld焊工考试welder qualification test焊工合格证welder qualification/ welder qualified certification钢板预处理steel plate pretreatment喷沙sand blast喷丸shot blast矫正straighten开坡口bevelling (of the edge)/ chanfering装配assembly/ fitting安装erect刚性固定rigid fixing装配焊接顺序sequence of fitting and welding焊接工艺评定welding procedure qualification（转载自第一范文网，请保留此标记。

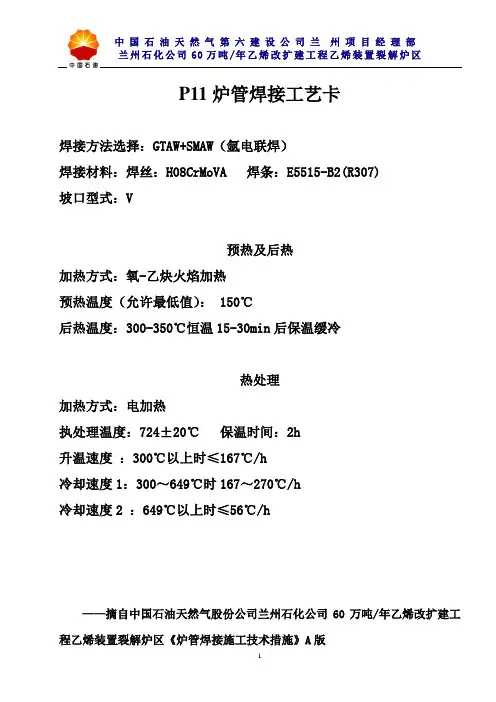

P11焊接工艺卡
中国石油天然气第六建设公司兰州项目经理部
兰州石化公司60万吨/年乙烯改扩建工程乙烯装置裂解炉区
P11炉管焊接工艺卡
焊接方法选择：GTAW+SMAW（氩电联焊）
焊接材料：焊丝：H08CrMoVA 焊条：E5515-B2(R307)
坡口型式：V
预热及后热
加热方式：氧-乙炔火焰加热
预热温度（允许最低值）： 150℃
后热温度：300-350℃恒温15-30min后保温缓冷
热处理
加热方式：电加热
执处理温度：724±20℃保温时间：2h
升温速度：300℃以上时≤167℃/h
冷却速度1：300～649℃时167～270℃/h
冷却速度2 ：649℃以上时≤56℃/h
——摘自中国石油天然气股份公司兰州石化公司60万吨/年乙烯改扩建工
程乙烯装置裂解炉区《炉管焊接施工技术措施》A版
1。

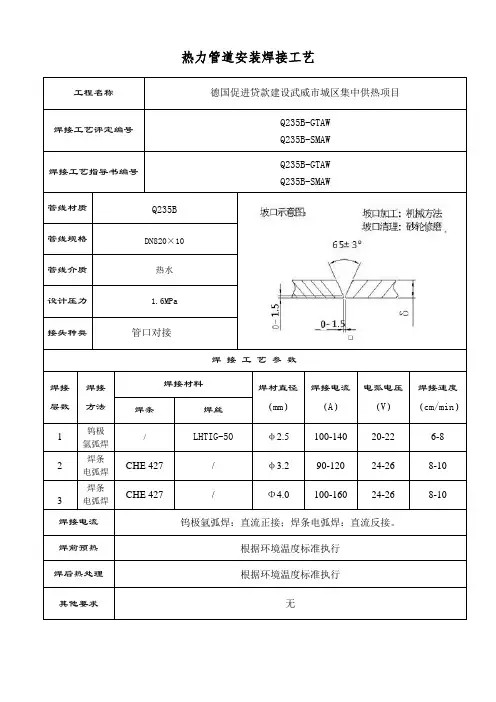

焊接工艺卡(GTAW+SMAW)
热力管道安装焊接工艺
工程名称德国促进贷款建设武威市城区集中供热项目
焊接工艺评定编号Q235B-GTAW Q235B-SMAW
焊接工艺指导书编号Q235B-GTAW Q235B-SMAW
管线材质Q235B
管线规格DN820×10
管线介质热水
设计压力 1.6MPa
接头种类管口对接
焊接工艺参数
焊接层数焊接
方法
焊接材料焊材直径
（mm）
焊接电流
（A）
电弧电压
（V）
焊接速度
（cm/min）焊条焊丝
1
钨极
氩弧焊
/ LHTIG-50φ2.5 100-140 20-22 6-8
2
焊条
电弧焊
CHE 427 / φ3.2 90-120 24-26 8-10
3
焊条
电弧焊
CHE 427 / Φ4.0 100-160 24-26 8-10
焊接电流钨极氩弧焊：直流正接；焊条电弧焊：直流反接。
焊前预热根据环境温度标准执行
焊后热处理根据环境温度标准执行
其他要求无。
焊接工艺卡（GTAW+SMAW）
焊接工艺卡（GTAW+SMAW）热力管道安装焊接工艺工程名称德国促进贷款建设武威市城区集中供热项目焊接工艺评定编号Q235B-GTAW Q235B-SMAW 焊接工艺指导书编号Q235B-GTAW Q235B-SMAW 管线材质Q235B管线规格DN820×10管线介质热水设计压力 1.6MPa接头种类管口对接焊接工艺参数焊接层数焊接方法焊接材料焊材直径（mm）焊接电流（A）电弧电压（V）焊接速度（cm/min）焊条焊丝1钨极氩弧焊/ LHTIG-50φ2.5 100-140 20-22 6-82焊条电弧焊CHE 427 / φ3.2 90-120 24-26 8-103焊条电弧焊CHE 427 / Φ4.0 100-160 24-26 8-10焊接电流钨极氩弧焊：直流正接；焊条电弧焊：直流反接。
焊前预热根据环境温度标准执行焊后热处理根据环境温度标准执行其他要求无编制依据1.《城市供热管网工程施工及验收规范》 CJJ28-20042.《工业金属管道施工及验收规范》GB 50235-973.《现场设备、工业管道焊接工程施工及验收规范》GB 50236-984..《承压容器无损检测》JB/T 4730-2005焊接材料烘烤领用1．焊条CHE 427烘烤要求：烘烤温度350℃，保温时间1.5h；焊工持保温筒领用烘烤焊条；2．焊丝需去除油、锈；保护气体应保持干燥。
坡口制备1．坡口加工：机械或氧乙炔焰方法。
坡口应保持平整、不得有裂纹、分层、夹杂等缺陷，形式和尺寸符合规定；2．坡口表面及两侧≥20mm范围内应将水、铁锈、油污、积渣和其它有害杂质清理干净。
外观检查1. 焊缝在焊接完毕后立即进行清理，去除焊渣、飞溅物等；2. 焊缝与母材应圆滑过渡，焊缝表面不得有裂纹、未熔合、夹渣、气孔、焊瘤和未焊透等缺陷。
咬边深度≤0.5mm，连续长度≤100mm，且焊缝两侧咬边总长≤10%焊缝全长。
无损检测所有焊缝做100%超声波检测，30%焊缝做X射线检测焊缝返修1．焊缝返修时，应事先进行质量分析。
焊接工艺卡格式
焊接工艺卡格式 Last updated on the afternoon of January 3, 2021
焊接工艺卡编号：HJ001工程名称：中国石化集团安庆分公司炼化一体化项目一标段、九标段工程
施工单位：中国石化集团第十建设公司安庆石化工程项目部
焊接工艺卡编号：HJ002工程名称：中国石化集团安庆分公司炼化一体化项目一标段、九标段工程
施工单位：中国石化集团第十建设公司安庆石化工程项目部
焊接工艺卡编号：HJ003工程名称：中国石化集团安庆分公司炼化一体化项目一标段、九标段工程
施工单位：中国石化集团第十建设公司安庆石化工程项目部
焊接工艺卡编号：HJ004 工程名称：中国石化集团安庆分公司炼化一体化项目一标段、九标段工程
施工单位：中国石化集团第十建设公司安庆石化工程项目部。
焊接工艺卡片
比
产 品 型 号 焊接工艺评定编号 规 格 ／ B 类焊接接头 电源及极性
流
电流（A）
牌号
规格 330～350 34～36
（cm/min） 75～85
（J/cm） 8925
焊接层次，顺序示意图：
焊接层次（正／反） ： 正面一层 坡口角度：０0 钝边：板厚 间隙：0～1
技术要求及说明： 1、清除坡口两侧内外表面 20 ㎜范围的油污、锈蚀、尘土且应露出金 属光泽。 2、清除垫板外侧的油污、锈蚀、尘土且应露出金属光泽。
接
工
艺
卡
NO：06 零部件名称 图 号 钢号类组别号 清根方式 焊工资格 焊接速度 电压（V） （cm/min）
产 品 型 号 焊接工艺评定编号 规 格 配 比 电源及极性 流 量
焊接材料 牌号 规格
电流（A）
线 能 量 （J/cm）
焊接层次，顺序示意图：
焊接层次（正／反） ：各一层 坡口角度：０0 钝边：板厚 间隙：0～1
比
产 品 型 号 焊接工艺评定编号 规 格 ／ A 类焊接接头 电源及极性 直流反极
流
HP01 5㎜ 量
焊接材料 牌号 规格 ER50－6 Ф 1.6 HJ431
电流（A） 300～320 340～360
Ⅰ－Ⅰ ／ M1－1 线 能 量 （J/cm） 7971 10717
焊接层次，顺序示意图：
焊接层次（正／反） ：各一层 ０ 坡口角度：０ 钝边：板厚 间隙：0～1
编制： 日
年
月
日
焊接责任工程师：
2003 年 06 月 16
焊
表 H－05 产 品 名 称 焊接工艺指导书编号 母 材 气 体 接 头 编 号 层次 焊接方法 储 气 罐 HP01－01 Q235B ／ 配 焊接材料
碳钢焊接工艺卡(搭接SMAW)
J427
①3.2
DC-
120~140
20~24
10~12
<28
2蛊面
SMAW
J427
①3.2
DC-
120~140
24~26
8~10
<28
焊前、层间清理及焊缝外观要求：
1、组对前确认坡口加工形式和尺寸，且不得有裂纹、夹层等缺陷；2、层间应采用磨光机将药皮、飞溅等清理干净；3、焊缝表面
不允许有裂纹、未融合、气孔及夹渣，焊缝上的熔渣和两侧的飞溅物应清除，SHA1、SHB1不得有咬边，其余管道咬边深度应小
不允许有裂纹、未融合、气孔及夹渣，焊缝上的熔渣和两侧的飞溅物应清除，SHA1、SHB1不得有咬边，其余管道咬边深度应小
于0.5mm,连续长度应不大于100mm,且其总长度应不大于焊缝全长的10% ;焊缝宽度宜每边超过坡口边缘2mm;母材厚度0
6mm时，焊缝余高应01.5mm;母材厚度〉6mm时，焊缝余高应02.5mm;
检测检验及特殊要求的说明：
1、焊缝检测比例按照设计文件及标准规范要求进行；
2、焊缝返修仍执行该《焊接技术交底工艺卡》；
审核人：
年月日
编制人：
年月日
（项目名称）
焊接技术交底工艺卡
Q/SYXXX-2013
SYG03-A010
依据的焊评文件编号（PQR No.）： 2001GD01
焊接方法：口SMAW DGTAW3 GMAW： FCAWC SAW□其它
焊接位置：2G、5G（或6G）焊接方向：立向上
预热、道间温度要求：/
预热温度：/c
加热方法：/
预热范围：/mm
道间温度：/c
后热要求：/
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称
中电投兰州新区热电联产项目配套供热管网工程
焊接工艺评定编号
Q235B-GTAW Q235B-SMAW
焊接工艺指导书编号
Q235B-GTAW Q235B-SMAW
管线材质
Q235B
管线规格
×426Φ273×Φ1220Φ×Φ529×
管线介质
热水
设计压力
接头种类
管口对接
焊接工艺参数
焊接-GTAW-I-5G-3/57-02+SMAW-I-5G(K)-5/57-F3J
编制
日期
审核
日期
焊接材料烘烤领用
1．焊条J427烘烤要求：烘烤温度350℃，保温时间；焊工持保温筒领用烘烤焊条；2．焊丝需去除油、锈；保护气体应保持干燥。
坡口制备
1．坡口加工：机械或氧乙炔焰方法。坡口应保持平整、不得有裂纹、分层、夹杂等缺陷，形式和尺寸符合规定；2．坡口表面及两侧≥20mm范围内应将水、铁锈、油污、积渣和其它有害杂质清理干净。
外观检查
1.焊缝在焊接完毕后立即进行清理，去除焊渣、飞溅物等；
2.焊缝与母材应圆滑过渡，焊缝表面不得有裂纹、未熔合、夹渣、气孔、焊瘤和未焊透等缺陷。咬边深度≤，连续长度≤100mm，且焊缝两侧咬边总长≤10%焊缝全长。
无损检测
无损检测具体要求见施工方案
焊缝返修
1．焊缝返修时，应事先进行质量分析。2．同一部位一、二次返修时执行此焊接工艺。
3．同一部位超过两பைடு நூலகம்返修时，重新制定返修工艺并经总工程师审批。
施焊环境
1．焊条电弧焊时风速不大于8m/s，钨极氩弧焊时风速不大于2m/s；
2.空气相对湿度不大于90%；3．焊件表面不应潮湿或有冰雪；
下雨天气禁止施焊或采取有效措施。4.
焊工资格
施焊焊工必须持有按《锅炉压力容器压力管道焊工考试与管理规则》考试合格的有效资格证书，具有焊工资格项目：焊接-GTAW-I-2G-3/57-02+SMAW-I-2G(K)-5/57-F3J
焊接层数
焊接方法
焊接材料
焊材直径（mm）
焊接电流）A（
电弧电压（V）
焊接速度（cm/min）
焊条
焊丝
1
钨极氩弧焊
/
TIG-J50
φ
100-140
20-22
6-8
2
焊条电弧焊
J427
/
φ
90-120
24-26
8-10
3
焊条电弧焊
J427
/
Φ
100-160
24-26
8-10
焊接电流
钨极氩弧焊：直流正接；焊条电弧焊：直流反接。
焊前预热
根据环境温度标准执行
焊后热处理
根据环境温度标准执行
其他要求
无
编制依据
1.《城市供热管网工程施工及验收规范》CJJ28-2004
2.《工业金属管道施工及验收规范》GB 50235-97 3.《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98
4..《承压容器无损检测》JB/T 4730-2005
