石材防返碱方案
石材泛碱原因及防治
石材泛碱原因及防治石材泛碱是指石材表面出现白色泛碱斑点或斑块的现象，主要由于石材中的碳酸盐在潮湿环境中与空气中的二氧化碳反应生成碱性物质所引起。
石材泛碱的原因和防治方法如下。
一、石材泛碱的原因1.石材内部含有碳酸盐：石材主要由石英、长石、云母、方解石等多种矿物质组成，其中的方解石和少量的钙质矿物质都含有碳酸盐。
当石材受到潮湿环境影响时，水分中的二氧化碳与石材中的碳酸盐反应产生碱性物质。
2.潮湿环境：石材遇水后表面会形成微小的水膜，这些水膜中含有的微量二氧化碳与石材中的碳酸盐反应，产生碱性物质，随着时间的推移，石材表面会逐渐出现白色泛碱斑点或斑块。
3.相对湿度高：相对湿度较高的环境容易导致石材吸湿，增加了碳酸盐溶解和形成碱性物质的机会，从而促进了石材泛碱的发生。
二、石材泛碱的防治1.浸泡、冷却和晾干：对于新采购的石材，可使用稀酸性溶液进行浸泡，然后晾干或冷却。
这样可以使石材内部的碱性物质溶解出来，减少泛碱的可能性。
2.表面处理：在石材安装前，可以在石材表面涂刷特殊的防碱涂料，有效阻止石材内部碳酸盐与空气反应，减少泛碱的发生。
3.适当调整室内湿度：保持室内相对湿度在50%~60%之间，避免过度潮湿，可以减少石材吸湿的机会，从而减少泛碱的发生。
4.加强通风和干燥：保持室内通风良好，加强室内的干燥措施，防止石材长时间处于潮湿环境中。
5.定期清洗和保养：对于已经泛碱的石材表面，应定期进行清洗和保养，去除表面的泛碱斑点或斑块，使用中性清洁剂进行清洁，并及时擦干表面。
6.选择低碱石材：在选购和使用石材时，选取低碱石材更有利于防治石材泛碱。
7.建筑设计改进：在建筑设计阶段可以采取一些改进措施，如增加地面防水层、加强室内外防水等，减少石材暴露在潮湿环境中的机会。
总之，石材泛碱是石材在潮湿环境中由于碳酸盐与二氧化碳反应产生碱性物质而引起的现象。
通过采取一系列的防治措施，如浸泡、冷却和晾干、表面处理、调整室内湿度、加强通风和干燥、定期清洗和保养、选择低碱石材以及建筑设计改进等，可以有效减少石材泛碱的发生。

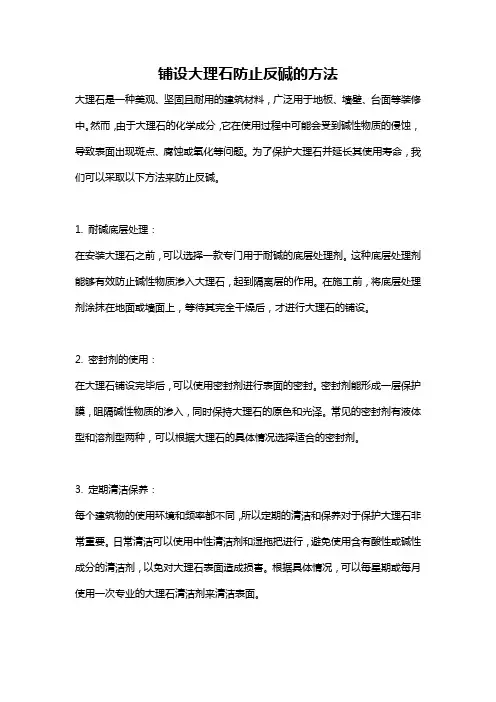

铺设大理石防止反碱的方法
铺设大理石防止反碱的方法大理石是一种美观、坚固且耐用的建筑材料，广泛用于地板、墙壁、台面等装修中。
然而，由于大理石的化学成分，它在使用过程中可能会受到碱性物质的侵蚀，导致表面出现斑点、腐蚀或氧化等问题。
为了保护大理石并延长其使用寿命，我们可以采取以下方法来防止反碱。
1. 耐碱底层处理：在安装大理石之前，可以选择一款专门用于耐碱的底层处理剂。
这种底层处理剂能够有效防止碱性物质渗入大理石，起到隔离层的作用。
在施工前，将底层处理剂涂抹在地面或墙面上，等待其完全干燥后，才进行大理石的铺设。
2. 密封剂的使用：在大理石铺设完毕后，可以使用密封剂进行表面的密封。
密封剂能形成一层保护膜，阻隔碱性物质的渗入，同时保持大理石的原色和光泽。
常见的密封剂有液体型和溶剂型两种，可以根据大理石的具体情况选择适合的密封剂。
3. 定期清洁保养：每个建筑物的使用环境和频率都不同，所以定期的清洁和保养对于保护大理石非常重要。
日常清洁可以使用中性清洁剂和湿拖把进行，避免使用含有酸性或碱性成分的清洁剂，以免对大理石表面造成损害。
根据具体情况，可以每星期或每月使用一次专业的大理石清洁剂来清洁表面。
4. 避免长时间使用碱性清洁剂：尽量避免使用含有碱性成分的清洁剂进行大理石的清洁，特别是长时间接触。
碱性清洁剂对大理石表面是有害的，会导致大理石暗淡、损伤或产生斑点。
如果需要使用含碱性清洁剂，应立即用清水冲洗，并彻底擦干，以减少对大理石的伤害。
5. 防止摩擦和磨损：大理石虽然坚固，但其表面仍然容易受到摩擦和磨损的影响。
为了减少摩擦和磨损对大理石的损害，可以在经常踩踏的地方设置防滑垫或铺设地毯。
防滑垫和地毯可以减少直接与大理石表面接触的机会，减少表面磨损。
6. 随时处理碱性溢出：碱性物质的溢出是造成大理石反碱的一个重要原因。
因此，一旦发现碱性物质溢出，必须及时处理。
首先，用纸巾或干净的布吸取溢出的液体，然后用中性清洁剂和清水进行清洗，最后用干净的布擦干。
石材防返碱方案范文
石材防返碱方案范文石材防返碱方案是指为了防止石材表面发生碱反应所采取的预防措施。
碱反应是一种常见的石材病害，会导致石材变色、开裂、脱落等问题，严重影响石材的美观和使用寿命。
下面是一个关于石材防返碱方案的1200字以上的例子。
二、预防措施：1.选用低返碱性的石材：首先，要选择低返碱性的石材作为建筑材料。
一般来说，细粒石材比粗粒石材的返碱性要低；而钙质不饱和的石材比钙质饱和的石材返碱性也要低。
因此，在选择石材时，要查看石材的物理和化学性能以及相关的检测报告，确保其低返碱性。
2.合理设计和施工：合理设计和施工是预防碱反应的关键。
设计防返碱方案时，应控制石材表面的水分含量，避免湿度和温度的升高。
施工中要注意保证石材与建筑材料的充分干燥，防止水分进入石材内部导致溶解和迁移。
另外，在石材的水平接缝处可采用防水处理，减少水分渗入石材内部。
3.表面处理：表面处理是防止石材返碱的重要手段之一、利用表面涂层来隔绝石材表面与空气之间的接触，减少水分的进入和迁移。
常用的表面处理方法包括：渗透型防水剂、颜料涂层、耐氟树脂涂层等。
这些涂层材料可以在石材表面形成一层阻隔层，起到防水和防返碱的作用。
4.定期维护和检测：定期维护和检测是保证石材防返碱效果的关键。
定期维护可包括表面清洗、去除因环境或污染物产生的附着物等。
检测可以通过取样和化学分析的方法来确定石材表面和内部的碱盐含量，及时发现和处理碱盐的问题。
5.其他措施：在防止石材返碱的过程中，还可以采取其他一些措施，例如：在石材下部设置排水系统，及时排除石材内部和表面的湿气；调节室内湿度和温度，降低水溶性盐类的溶解和迁移速度；增加阳光照射，促进水分的蒸发和盐类的析出等。
三、总结：石材防返碱方案是一个复杂而细致的工作，需要注意石材的选择、设计和施工、表面处理、定期维护和检测等方面的问题。
只有综合考虑各种因素，采取综合性的措施，才能够有效地预防和控制石材返碱现象的发生，保证石材的美观和使用寿命。
石材防返碱方案
石材防返碱方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN石材防返碱方案1、返碱现象湿贴天然石墙面在安装期间，石材板块会出现似"水印"一样的斑块，随着镶贴砂浆的硬化和干燥，"水印"会稍微缩小，甚至有些消失，其孤立、分散地出现在板块中，但是，随着时间推移，特别是户外反复遭遇雨水或潮湿天气，水从板缝或石材表面等部位侵入，天然石的水斑逐渐变大，并在板缝连成片，板块局部加深、光泽暗淡、板缝并发析出白色的结晶体，长年不褪，严重影响外观，此种现象称为返碱现象。
2、原因分析天然石材结晶相对较粗，存在许多肉眼看不到的毛细管，花岗岩细孔率为～%，大理石细孔率为～%，其抗渗性能不如普通水泥砂浆，花岗岩的吸水率～%是较低的，水仍可由通过石材中的毛细管浸入面传到另外一面。
天然石材的这种特性及毛细孔的存在，为粘接材料中的水、碱、盐等物质的渗入和析出并形成返碱提供了通道。
石材的主要成分是碳酸钙，占58%以上，当受到大气中的二氧化硫及水分作用时，其表层起化学变化即转化为石膏，使其很快失去光泽，并变得疏松多孔。
粘结材料产生含碱、盐等成分物质。
主要为镶贴砂浆析出Ca（OH）2（氢氧化钙）并跟随多余的拌合水，沿石材的毛细孔游离入侵板块，拌合水越多，移动到砂浆表面的Ca（OH）2就越多，水分蒸发后，Ca（OH）2就存积在板块里。
水的渗入，地面水（或潮湿）沿石材表面和缝隙侵入石材板，并溶入Ca （OH）2和其他盐类物质进入石材毛细管形成返碱。
可见，水是返碱物质的溶剂和载体。
3、预防措施针对返碱现象的成因，可以相应从切断返碱的途径，减少Ca(OH)2、盐类等生成物及减少水的侵入三方面采取措施，进行预防。
施工前准备设计上考虑消除返碱，尽可能设计成干挂形式；考虑好结构的防水处理；选择吸水率及其他物理性能符合要求的石材板等。
施工前要充分考虑可能发生返碱的各施工工艺环节，提前作好预防措施，如无把握应先做样板。
石材返碱最快处理方法
石材返碱最快处理方法石材返碱是指在使用过程中，石材表面出现了白色结晶物质，这是由于水分和盐分反应形成的。
返碱不仅影响美观，还会使石材表面产生腐蚀现象，降低石材的使用寿命。
因此，及时处理返碱问题非常重要。
以下是一些有效的处理方法。
一、清洗清洗是最常见也最简单的方式。
首先将石材表面上的灰尘、污垢等物清理干净，然后用专门的酸性清洁剂进行清洗。
这种方法适用于轻微返碱情况。
1. 准备酸性清洁剂可以选择市场上常见的酸性清洁剂，如盐酸、硝酸等。
按照说明书中所述比例将酸性清洁剂与水混合。
2. 清理表面用刷子或喷雾器将混合好的酸性清洁剂均匀地喷在石材表面上，并用刷子轻轻刷拭。
注意不要过度刷拭以免损伤石材表面。
3. 冲洗待酸性清洁剂在石材表面停留一段时间后，用清水彻底冲洗干净。
二、抛光如果石材返碱比较严重，清洗方法可能无法完全解决问题。
此时可以考虑使用抛光方法。
1. 准备抛光机需要准备一台专业的石材抛光机。
可以在市场上购买或租赁。
2. 选择合适的抛光片根据石材种类和返碱程度选择合适的抛光片。
通常使用金刚砂或树脂片进行抛光处理。
3. 抛光将选好的抛光片安装到抛光机上，并按照说明书操作。
注意不要过度抛光以避免损伤石材表面。
三、酸洗酸洗是一种较为激进的处理方法，适用于返碱非常严重的情况。
但是需要注意，酸洗会对石材造成一定程度的损伤，因此需要谨慎使用。
1. 准备酸性溶液可以选择市场上常见的酸性溶液，如盐酸、硝酸等。
按照说明书中所述比例将酸性溶液与水混合。
2. 涂抹酸性溶液用刷子或喷雾器将混合好的酸性溶液均匀地涂抹在石材表面上。
3. 冲洗待酸性溶液在石材表面停留一段时间后，用清水彻底冲洗干净。
四、防返碱处理好返碱问题之后，需要采取措施避免再次出现。
以下是一些有效的防返碱方法。
1. 石材密封剂使用石材密封剂可以有效地减少水分和盐分的渗透，从而降低返碱的可能性。
可以选择市场上常见的石材密封剂进行处理。
2. 覆盖物在使用过程中，可以在石材表面覆盖一层保护膜，如玻璃、PVC等。
石材防碱处理方法
石材防碱处理方法石材是一种重要的建筑材料，广泛应用于室内外地面、墙面、台面等装饰和建筑构件中。
然而，随着环境的变化和时间的推移，石材可能会受到碱性物质的侵蚀和损坏。
碱性物质对石材的侵蚀主要表现为颜色变淡、表面开裂、粉化、掉粒等现象。
为了保护石材的表面和延长其使用寿命，需要进行防碱处理。
下面将介绍一些常用的石材防碱处理方法。
一、表面处理方法1.酸洗法：通过将强酸和水混合形成酸性溶液，然后涂抹在石材表面，等待一段时间后再用水冲洗。
酸洗法可以将石材表面的碱性物质中和，减少对石材的腐蚀作用。
2.表面涂层法：在石材表面涂覆一层防碱涂层，以阻隔空气中的碱性物质对石材的侵蚀。
防碱涂层通常采用有机硅树脂、有机酸、聚氨酯等材料制成，具有良好的防碱性能和耐候性。
3.硅石改性法：将硅石溶液喷涂在石材表面，溶液中的硅石通过与石材表面的碱性物质反应生成硅酸盐，从而减少碱性物质的侵蚀。
硅石改性法不仅能防止石材的碱性反应，还能增加石材的密度和硬度，提高其抗风化性能。
二、内部处理方法1.阻隔剂法：将阻隔剂注入石材内部，通过与内部碱性物质发生反应形成无溶性盐的沉淀物，从而阻隔碱性物质对石材的侵蚀。
阻隔剂通常采用硅酸盐、硫酸盐等材料制成，其防碱效果较好。
2.酸处理法：将酸性溶液注入石材内部，与内部碱性物质反应生成无溶解盐，降低石材的碱性含量。
酸处理法需要注意控制酸性溶液的浓度和处理时间，以免对石材产生进一步的腐蚀作用。
3.硅酸盐注入法：将硅酸盐溶液注入石材内部，硅酸盐与石材内部的碱性物质反应生成无溶解盐，并填补石材的微细孔隙，提高石材的密实性和抗碱性能。
三、综合处理方法对于石材的防碱处理，综合利用表面处理和内部处理方法，更能提高防碱效果。
首先，可以采用表面处理方法，如酸洗法或表面涂层法，减少碱性物质对石材表面的腐蚀。
然后，再采用内部处理方法，如阻隔剂法或硅酸盐注入法，防止碱性物质从石材内部渗透到表面，从而达到更好的防碱效果。
总结起来，石材的防碱处理方法包括表面处理和内部处理两种方式。
景观石材返碱防治
景观石材返碱防治
景观石材返碱防治主要依赖于预防和管理，以下是一些基本的防治方法：
1. 选择优质的石材：选择质地密实、吸水率低的石材，可以减少石材在运输、安装过程中吸收水分的机会，从而降低返碱的可能性。
2. 保持良好的通风：在石材安装后，保持良好的通风环境，可以帮助水分迅速蒸发，减少石材内部的水分压力，降低返碱的可能性。
3. 定期清洁和保养：定期对石材进行清洁和保养，可以使用专用的石材清洁剂和保养剂，可以帮助去除石材表面的盐分和其他污染物，防止返碱。
4. 使用防水剂：在石材安装前，可以使用防水剂处理石材，形成防水层，防止水分渗入石材内部，降低返碱的可能性。
5. 及时处理返碱：如果石材已经出现返碱现象，应及时处理，可以使用专用的石材返碱清除剂，但是处理后的石材可能会出现颜色变化，因此需要在处理前做好评估。
以上只是一些基本的防治方法，具体的防治措施还需要根据石材的种类、环境和使用情况来确定。
石材防返碱方案
石材防返碱是指防止石材在安装和使用过程中出现因水泥中的碱性物质渗透而导致的表面白色结晶现象，这通常被称为“泛碱”。
以下是一些有效的石材防返碱方案：
1. 选用低碱水泥：在铺设石材时，使用低碱水泥或其他低碱性胶粘剂，可以减少碱性物质的来源。
2. 背涂防护剂：在石材背面涂刷专业的防碱背涂剂，如石材背涂剂306，这可以有效阻止碱性物质通过石材背面的微孔和裂隙渗透。
3. 使用抑碱剂：在水泥砂浆中加入砖石抑碱剂708，按照一定比例混合，可以显著降低水泥基材料泛碱的可能性。
4. 干挂安装：采用干挂方式安装石材，即使用高强度的锚栓将石材固定在墙体上，而不是使用湿贴法，这样可以隔绝水分和水泥直接接触石材。
5. 六面涂刷防碱剂：在石材的六个面上涂刷防碱防护剂，形成一层保护膜，隔绝水分和碱性物质的渗透。
6. 合理的施工工艺：在施工过程中，确保石材的清洁和干燥，避免水分和碱性物质通过缝隙进入石材。
7. 定期保养：即使采取了上述预防措施，定期的保养和护理也是必要的，可以使用防护剂进行保养，以保持石材的防碱效果。
8. 施工前后管控：在施工前后，对环境进行控制，避免雨水、施工用水等可能导致碱性物质渗透的因素。
综上所述，通过选用合适的材料、采用适当的施工方法、使用防护剂以及进行定期的维护，可以有效防止石材返碱，延长石材的使用
寿命，并保持其美观性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石材防返碱方案
1、返碱现象
湿贴天然石墙面在安装期间，石材板块会出现似＂水印"一样得斑块,随着镶贴砂浆得硬化与干燥,"水印＂会稍微缩小,甚至有些消失,其孤立、分散地出现在板块中,但就是,随着时间推移，特别就是户外反复遭遇雨水或潮湿天气，水从板缝或石材表面等部位侵入,天然石得水斑逐渐变大,并在板缝连成片,板块局部加深、光泽暗淡、板缝并发析出白色得结晶体,长年不褪,严重影响外观,此种现象称为返碱现象。
2、原因分析
２、１天然石材结晶相对较粗,存在许多肉眼瞧不到得毛细管,花岗岩细孔率为0、５~1、5%，大理石细孔率为0、5～2、0％,其抗渗性能不如普通水泥砂浆,花岗岩得吸水率0、2~１、７%就是较低得，水仍可由通过石材中得毛细管浸入面传到另外一面。
天然石材得这种特性及毛细孔得存在,为粘接材料中得水、碱、盐等物质得渗入与析出并形成返碱提供了通道。
2、2石材得主要成分就是碳酸钙,占58%以上,当受到大气中得二氧化硫及水分作用时,其表层起化学变化即转化为石膏,使其很快失去光泽，并变得疏松多孔。
２、3粘结材料产生含碱、盐等成分物质。
主要为镶贴砂浆析出Ｃa(ＯH)2(氢氧化钙)并跟随多余得拌合水,沿石材得毛细孔游离入侵板块,拌合水越多,移动到砂浆表面得Ｃa（OＨ）2就越多,水分蒸发后,Ca(OＨ)2就存积在板块里。
2、4水得渗入，地面水(或潮湿)沿石材表面与缝隙侵入石材板，并溶入Ｃａ(OH)2与其她盐类物质进入石材毛细管形成返碱。
可见,水就是返碱物质得溶剂与载体。
3、预防措施
针对返碱现象得成因,可以相应从切断返碱得途径,减少Ca(OH)2、盐类等生成物及减少水得侵入三方面采取措施,进行预防。
3、1施工前准备
３、1、1设计上考虑消除返碱，尽可能设计成干挂形式；考虑好结构得防水处理;选择吸水率及其她物理性能符合要求得石材板等。
3、1、２施工前要充分考虑可能发生返碱得各施工工艺环节，提前作好预防措施,如无把握应先做样板。
ﻫ3、１、3有关材料应先检验后使用，不但要求外观、尺寸合格,其物理性能指标也要合格。
3、2使用防碱背涂剂
3、2、１石板安装前在石材背面与侧面背涂专用处理剂,该溶剂将渗入石材堵塞毛细管，使水、Ca(ＯＨ)2、盐等其她物质无法侵入,切断了返碱现象得途径。
无背涂处理,返碱不可避免,经背涂处理得石材得粘接性不受影响。
3、2、2在石材板底涂刷树脂胶,再贴化纤丝网格布,形成抗拉防水层,但切不可忘记在侧面作涂刷处理。
3、3减少Cａ(ＯH)2、盐等物质生成
３、３、1户外铺装可采用水泥基商品胶粘剂(干混料)，它具有良好得保水性,能大大减轻水泥凝结泌水。
二、具体施工方案
为解决园林行业中石材返碱一直存在长期无法防范得顽疾,达到进一步提升硬质景观工程质量标准，特要求石材防返碱。
石材防返碱主要针对以下两方面进行防护功能:一就是石材防返碱，二就是防地面石材水印与水斑。
１、施工流程说明
1、１基面清理
将石材粘结面得灰尘、杂物等清除干净。
1、２材料与工具得准备
１)防返碱材料由液体材料与粉剂材料两部分调合组成;
2)工具:电动搅拌器、滚筒、刷子等工具。
１、3 材料得配制与施工
１)先将液体材料用搅拌器预先搅拌均匀,不应有沉淀分层现象。
2)将预搅拌均匀得液体材料、粉剂材料倒入搅拌桶内（液体:粉剂比例为1:２),用电动搅拌器将混合液充分混合搅拌均匀(搅拌时间为3－5分钟)，放置5-10分钟使其熟化,施工时如有沉淀稍加搅拌即可进行涂刷施工。
(应注意搅拌好得防返碱材料控制在2小时内用完）。
１、4 涂刷施工
1）涂刷时要求所涂面干燥，涂刷均匀,涂刷时可以使用滚筒或刷子将防返碱材料均匀得涂刷于石材得粘贴工作面,含石材表面外得共六个面(石材密缝铺贴时，视实际情况需要，四条侧边涂刷时,可采用１：１配比用刷子涂刷一遍即可)。
所涂防护剂渗入石材表层内，形成一封闭屏障，阻止砂浆中得水分、碱得析出。
2）涂刷后要求阴干,第一遍阴干后方可涂刷第二遍,两遍涂刷方向应垂直。
(建议要求石材厂家处理,该防护剂进口产品有德国得雅科美石材渗透剂，用量为10～3０平方米／升;美国SＧ-4防护剂,用量７~８平方米/千克；国产有北京建海齐昌化工建材公司生产得多功能防护剂；北京万博万科科技发展有限公司生产得保石洁ＳG-４)。
１、5 成品防护
涂刷完成后,将石材放置于合适得场地自然养护晾干(不少于45分钟,晾干时间视具体气候条件定）。
在背胶层还未充分干透前应避免淋雨,以免影响背胶成膜过程,同时也要避免用尖锐得器具破坏背胶层。
待背胶层表干后即可进行常规粘贴施工。
１、6 产品施工环境
1)当天气平均温度≥15℃、空气湿度≤4０％得时候，涂刷完成后需要晾置2－３小时才可使用;
2）当天气平均温度≤15℃、空气湿度≥6０%得时候,涂刷完成后需晾置5小时以上才可使用;
建议施工方法:晚上涂刷石材防返碱材料，晾置到第二天开始施工,这样可以保证晾干时间更长,效果更好。
1、7 注意事项
１）严格按规定得比例进行配比,然后用电动搅拌机搅拌均匀,切勿随意使用施工处随手物品;
２）施工时不得添加其它材料与外加剂;
3)每次施工完毕,用清水清洗工具及机械设备；
4)处理已经防护剂处理得材料时,须经效果检测，粘结性能符合要求时才能使用;
5)应避免该防返碱材料污染石材正面。
如果不慎污染正面,应在它未全干之前将它清除掉，否则，将难以清除(清除方法：如浆料不慎污染石材正面,可以直接用布擦掉,如快干得情况下用铲刀轻轻铲掉，铲得时候注意力度以免将石材刮伤,然后在用布粘水擦干净即可);
６)防返碱材料在开封后最好一次性用完,密封情况下可存放一个月，如液体材料出现分层、严重有异味,粉体材料有结块现象,则不能继续使用。
７)作业前不可大量对石材与墙面淋水。
适当淋水后要等石材凉干后方能铺装
8)在贴面时不要石材不要空鼓,一定要将砂浆填满,要求使用低碱水泥,其三氧化硫得含量不得超过３、５%,碱得含量不得超过0、６%。
