中考物理电路故障专题1
中考物理电路故障专题1
参考答案与试题解析
1．在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了﹣会儿，一个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是（）
2．在如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后，发现电压表V2的示数变大，则（）
3．（2002•上海）在如图所示的电路中，电源电压不变．闭合电键K后，灯Ll、L2都发光．一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变大，电压表V2的示数变小．则产生这一现象的原因是（）
4．（2010•安徽）在如图所示的电路中，电源电压不变，闭合开关，电路正常工作．但过了一段时间，小灯泡发生断路，这时（）
5．在如图所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L或电阻R上，则（）
6．如图所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）
7．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（）
8．在测量小灯泡电阻的实验中，小明按如图所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表有示数．电路中的故障可能是（）。

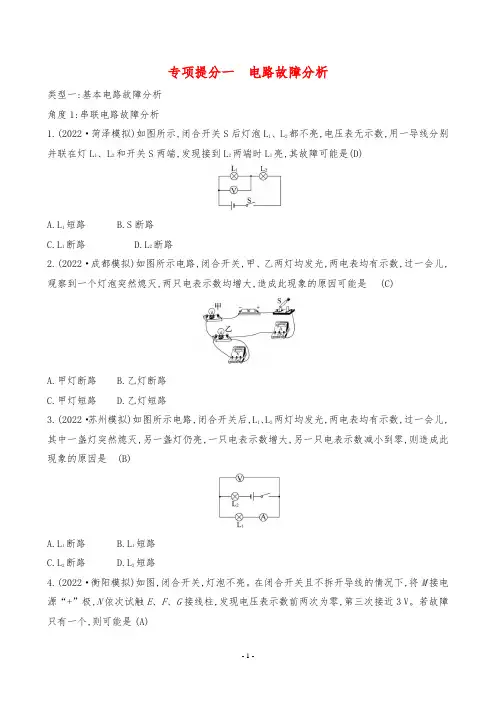

2024年人教版中考物理总复习专项提分一 电路故障分析
专项提分一电路故障分析类型一:基本电路故障分析角度1:串联电路故障分析1.(2022·菏泽模拟)如图所示,闭合开关S后灯泡L1、L2都不亮,电压表无示数,用一导线分别并联在灯L1、L2和开关S两端,发现接到L2两端时L1亮,其故障可能是(D)A.L1短路 B.S断路C.L1断路 D.L2断路2.(2022·成都模拟)如图所示电路,闭合开关,甲、乙两灯均发光,两电表均有示数,过一会儿,观察到一个灯泡突然熄灭,两只电表示数均增大,造成此现象的原因可能是(C)A.甲灯断路B.乙灯断路C.甲灯短路D.乙灯短路3.(2022·苏州模拟)如图所示电路,闭合开关后,L1、L2两灯均发光,两电表均有示数,过一会儿,其中一盏灯突然熄灭,另一盏灯仍亮,一只电表示数增大,另一只电表示数减小到零,则造成此现象的原因是(B)A.L1断路 B.L1短路C.L2断路 D.L2短路4.(2022·衡阳模拟)如图,闭合开关,灯泡不亮。
在闭合开关且不拆开导线的情况下,将M接电源“+”极,N依次试触E、F、G接线柱,发现电压表示数前两次为零,第三次接近3 V。
若故障只有一个,则可能是(A)A.开关断路B.灯泡断路C.灯泡短路D.电源没电5.(2021·泰安中考)在如图所示的电路中,电源电压保持不变,闭合开关电路正常工作,一段时间后,发现电路中有一个电表的示数突然变大,电阻R1或R2有一处发生故障,其他元件仍保持完好。
下列说法正确的是(D)A.一定是R1短路B.一定是R2短路C.可能是R1断路D.可能是R2断路6.(2022·常德模拟)如图所示电路中,开关S断开时,电压表、电流表均无示数;S闭合时,电流表有示数,电压表无示数,电路中仅有一处故障,下列判断正确的是(D)A.电阻R1断路B.电阻R2断路C.电阻R2短路D.电阻R3断路7.(2022·泰安中考)如图所示电路中,电源电压恒定。
初三物理中考电路故障专题练习
1 小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光，故障原因可能是（ ）A ．进户线火线上的熔丝烧断B ．进户线零线断了C ．书桌边的插座与零线断开D ．书桌边的插座与火线断开 2 暑期，徐延同学家新装了一台3kW 的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了。
导致上述故障的原因可能是( )A ．插头和插座接触不良B ．电路中用电器的总功率过大C ．空调机内部断路D ．控制空调机的开关短路 3 小亮在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了（ ），导致电路中（ ）过大，引起“跳闸”。
4 暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场。
调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。
根据学过的物理知识回答：（1）“超负荷”是指电路中的（ ）过大（选填“电流”或“电阻”）。
（2）使火灾发生的理论依据是（ ） 。
（3）请你提出一条预防这种火灾发生应采取什么措施（ ） 。
图1 图21 在电学实验中，遇到断路时，常用电压表来检测。
某同学连接了如图1所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是3V Ude 0Ubd 0ab 3ae ====，，，U V U ，则此电路的故障可能是（ ） A ．开关S 接触不良 B ．小灯泡灯丝断了 C ．电阻出现断路 D ．e 、f 间出现断路2 如图所示，闭合开关S 时，灯泡L1、L2都不亮，用一根导线的两端接触a 、b 两点时两灯都不亮；接触b 、c 两点时，两灯都不亮；接触c 、d 两点时，两灯都亮。
2024年中考物理专题复习—电路故障分析方法解析
2024年中考物理专题复习—电路故障分析方法解析在电学中，用电器不工作、突然变亮或变暗或电表示数异常等，统称为电路故障。
如下图所示：电路故障分析思路：①是什么？②在哪里？③怎么分析？具体分析：一、电路断路分析1.电压表法将电压表并接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于电源电压。
但电路中的灯不亮，电流表有示数。
小结：无电流，是开路—→并接电压表，电压表有示数—→断路在接点内，且接近电源电压例1.如图电路中，电源电压为3V。
当开关S闭合时，两灯泡都不发光，且电压表V的示数为3V。
产生这一现象的原因可能是（）A.灯L1短路B.灯L2短路C.灯L1开路D.灯L2开路解析：两灯不亮，无电流，是开路—→并接电压表，电压表最大示数3V—→断路在接点内，L1断路（开路）。
答案：C。
变式1.在电学实验中，遇到开路时，常用电压表来检测。
某同学连接了如图所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是U ae=3V，U ab=0，U bd=0，U de=3V，则此电路的故障可能是（）A.开关S接触不良B.小灯泡灯丝断了C.d、e间出现断路D.e、f间出现断路答案：C。
变式2.（2023·黑龙江牡丹江）如图所示，闭合开关，说法正确的是（）A.两只小灯泡并联B.电压表测量L1两端的电压C.若L1不发光，一定是L1断路D.若L2不发光，电压表一定无示数答案：B。
2.导线法把一根导线并接到可能发生开路的地方，电路被连通，可以观察到电流表有示数，L2发光。
小结：无电流，是开路—→并接导线，电流表有示数，灯亮—→断路在接点内。
例2.如图所示电路，闭合开关时，发现电流表指针几乎没有偏转。
某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（）A.e点断路B.L1开路C.电流表短路D.L2开路答案：B。
中考物理电路故障专题
中考物理电路故障专题1参考答案与试题解析1．在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了﹣会儿，一个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是（）A．电阻R一定断路B．电阻R一定短路C．灯L的亮度可能不变D．灯L可能变亮考点：电流表、电压表在判断电路故障中的应用。
分析：由图可知R与灯泡L串联，电压表测量R两端的电压；由电路中两表示数的变化可知故障的可能性，则由计论可得结果．解答：解：两表一个示数变大，另一示数变小有两种可能：①电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；②电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、C错误，D正确．故选D．点评：本题考查学生对于电路故障分析的能力，要求学生能正确分析电路，并且全面考虑题目中出现的可能性．2．在如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后，发现电压表V2的示数变大，则（）A．灯L的灯丝可能已烧断B．灯L亮度可能不变C．电阻R可能断路D．电阻R可能短路考点：电流表、电压表在判断电路故障中的应用。
专题：动态预测题。
分析：分析电路图，电阻和灯泡串联，电压表V1测量的是串联电路两端的总电压（电源电压），电压表V2测量的是电阻R两端的电压．电压表V1测量的是串联电路两端的总电压（电源电压），无论两灯发生什么故障，其示数不变；故V2的示数变大由短路和断路故障进行分析．解答：解：A、若灯L的灯丝烧断，则电路处于开路，V2不能与电源相连，则V2的示数等于零，故A不可能；B、因电压表V2的示数变大，且电阻和灯泡串联，则灯L两端的电压一定会发生变化，所以亮度不变是不可能的；C、若电阻R断路则灯泡与电压表V2串联，因电压表的内阻很大，灯泡不亮，电压表V2测电源电压，故示数会变大，所以电阻R可能断路；符合题意．D、如果电阻R短路，则对电压表V2也会短路，示数为零，故电阻R不可能短路．故选C．点评：电路故障在灯或电阻上，了解它们短路或断路时对电路的影响是本题的关键．3．（2002•上海）在如图所示的电路中，电源电压不变．闭合电键K后，灯Ll、L2都发光．一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变大，电压表V2的示数变小．则产生这一现象的原因是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路考点：电流表、电压表在判断电路故障中的应用。
中考物理专题系列-电路故障(1)
电路故障的判断练习（1）1. 如图1所示，闭合开关S 后，灯L 1亮，一段时间后灯L 1熄灭. 若电路中只有一处故障，且只发生在灯L 1或L 2上，现用一只规格相同且完好的灯L ＇替换灯L 1，则正确的判断是 （ ）A. 若灯L ＇亮，则灯L 1处一定开路B. 若灯L ＇亮，则灯L 1处一定短路C. 若灯L ＇不亮，则灯L 2处一定开路D. 若灯L ＇不亮，则灯L 2处一定短路2. 如图2所示，当开关闭合后，L 1、L 2都发光，过一段时间，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，产生这一现象的原因可能是（ ）A. L 1短路B. L 2短路C. L 1开路D. L 2开路3. 如图3所示是小明同学研究串联电路中电流、电压特点的实物连接图. 当开关闭合时，灯L 1不亮，灯L 2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因是 （ ）A. L 1灯丝断了B. L 1灯座两接线柱直接接通了C. L 2灯丝断了D. L 2灯座两接线柱直接接通了4.如图，当开关S 闭合时，灯L 1、L 2均不亮。
某同学用一根导线去检查故障。
他将导线先并接在灯L 1两端时，发现灯L 2亮，然后并接在灯L 2两端时，发现两灯均不亮。
由此判断（ ）A ．灯L1开路B ．灯L1短路C ．灯L2开路D ．灯L2短路5．如图，电源电压不变。
闭合电键S ，灯L 1、L 2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（ ） A ．灯L1短路 B ．灯L2短路 C ．灯L1开路 D ．灯L 2开路6．如图，电源电压不变。
闭合电建S ，电流表、电压表均有示数。
将滑动变阻器的滑片P 向左移动，一会儿发现电压表和电流表示数的比值变小，则下列判断中正确的是（）A ． 电阻R 1短路，电压表的示数变大B ． 电阻R 1开路，电流表的示数变大C ．.滑动变阻器短路，电压表示数变小D ．.滑动变阻器开路，电流表示数变小7、如图，电源电压不变。
初三物理电路故障1
一、选择题（共5小题，每小题4分，满分20分）1、（2010•南京）如图，电路，电源电压不变，闭合开关S后，灯L l、L2，都亮了．过一会儿，其中一盏灯突然灭了，但电流表、电压表的读数都不变，发生这一现象的原因可能是（）A、灯L1短路B、灯L1断路C、灯L2短路D、灯L2断路2、（2007•恩施州）如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路．当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数．则出现此故障的原因可能是（）A、灯L2断路B、灯L2短路C、灯L1断路D、灯L1短路3、（2007•徐州）小勇晚上开灯时发现灯不亮，他用测电笔测试，如图，A，B，C三点都能使氖管发光，只有D点氖管不发光，则可判断出故障是（）A、火线和零线短路B、灯泡断路C、灯泡短路D、导线CD某处断开4、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光．由此可以确定（）A、L1灯头断路B、L1灯头短路C、L2灯头短路D、L2灯头断路5、如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数．过一段时间后，发现电压表示数变为零，电流表示数增大．经检查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（）A、灯L1断路B、灯L2短路C、灯L1短路D、灯L1、L2均断路二、填空题（共5小题，每小题5分，满分25分）6、为研究灯泡的发光情况，小明设计了如图所示的电路进行实验．电路中两个灯泡规格相同（额定电压都是）、电源电压恒为3V，实验时，当开关闭合后，两灯发光，一段时间后，两灯泡突然熄灭，但电压表仍然有示数．经检查发现除灯泡外其余器材的连接良好．请简述造成这种情况的可能原因．（写出两种，并在每种原因中说明两灯的具体情况）原因一：_________；原因二：_________．7、（2007•河北）小明想在家里安装一盏照明灯，如图是他设计的电路，请帮他在虚线框内填上开关和电灯的符号．小明请电工安装完毕，闭合开关，电灯不亮．电工用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，则电路的故障是_________．8、如图，若只需L1发光，连接_________；若要求L1和L2串联发光，连接_________；若要求L1和L2并联发光，连接_________．9、S1闭合，S2、S3都断开_________联；S1、S2、S3都闭合_________联．10、如图，电路中除了有一根导线是断的，其余器材均完好，灯L1电阻为10Ω，灯L2电阻为5Ω，电源由两节新的蓄电池组成（4V），为查出断的导线，小刚采用下列方法：将电表的正接线柱与电源的正极a相连，再将电表的负接线柱分别与L1的b接线柱和L2的c接线柱相连．（1）操作前，小刚选用电表应是下列哪个？_________；甲．量程为3V的电压表乙．量程为15V的电压表丙．量程为的电流表（2）当电表接a、b两点时，如果电表有示数，则导线_________一定是断的；如果电表没有示数，则说明导线_________可能是断的．当电表接a、c两点时，如果电表有示数，则导线_________未断，此时电表的示数为_________．三、解答题（共1小题，满分0分）11、如图所示的电路中，开关S闭合后，小灯泡L1、L2正常发光，请在甲、乙两个“〇”内选填“电压表”和“电流表”的符号．答案与评分标准一、选择题（共5小题，每小题4分，满分20分）1、（2010•南京）如图，电路，电源电压不变，闭合开关S后，灯L l、L2，都亮了．过一会儿，其中一盏灯突然灭了，但电流表、电压表的读数都不变，发生这一现象的原因可能是（）A、灯L1短路B、灯L1断路C、灯L2短路D、灯L2断路考点：电流表、电压表在判断电路故障中的应用。
中考物理专题复习家庭电路故障题及答案解析
一、初中物理家庭电路故障的分析问题1．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
中考物理专题之电路故障
电路故障专题复习故障1：电流表与电压表的指针向没有刻度的方向偏转。
判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。
判断：①电压表和电流表的量程可能都选择过大；②电源电压可能过低。
故障3：电流表指针超过最大值。
判断：①量程可能选择过小；②电路中可能出现短路。
故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。
判断：滑动变阻器连接错误，没有遵循“一上一下”的接线原则，把变阻器变成了定值电阻。
故障5：无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压。
判断：电源电压过低，需要更换电源故障6：闭合开关，灯泡不亮，电流表、电压表无示数。
判断：①电源、电流表、开关或变阻器可能损坏；②接线柱可能接触不良；③连接导线可能断开。
故障7：闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转（或示数等于电源电压）。
判断：①灯泡的灯丝可能断了或灯座与灯泡接触不良；②若器材均完好，则是电压表和电流表的位置可能接反。
故障8：在调节滑动变阻器的滑片时，他发现灯泡变亮了，而电压表的示数却减小了；灯泡变暗了，电压表示数却增大了。
判断：将电压表错接在了滑动变阻器两端。
故障9：闭合开关，灯泡不亮，电流表电压表有示数，（元件完好，连接无误）。
判断：变阻器连入电路的阻值过大，灯泡分压小。
故障10：连完最后一根导线，灯泡发光，电表指针来回偏转。
判断：①连接电路时开关闭合了；②电路中某处接触不良。
故障11：开关闭合，灯泡不亮，电流表有示数，电压表无示数。
判断：灯泡短路故障12：开关闭合，灯不亮，电压表无示数，电流表有示数。
判断：灯泡短路（或电压表短路）。
知识点一：按要求连接电路图并讨论分析1、串联电路如图：①若电路某处断路，L1和L2会怎样？②若L1短路，L1和L2会怎样？③同理，将L2短路呢？2、并联电路如图：①若干路断路，则L1和L2会怎样？②若L1支路断路，则L1和L2会怎样？③若L1短路，则L1和L2会怎样？同理，将L2短路呢？3、含表电路①如图1，若L1断开时，A表有示数吗？②如图2，此时A表被_____________L1_______发光？图1室图2③ 如图，若电路ab 或cd 间有断路时，V 表_____示数？若bc 间的L1断开时，V 表_____示数？④ 如图３所示，此时V 表被________，所以V 表_________示数，Ｌ１_______发光？⑤ 如图４所示，此时Ｖ表与Ｌ１_______联，灯亮吗？Ｖ表有示数吗？（2）总结规律症状 病因 病理图 串 联 两灯都灭 一光一灭 并 联 两灯都灭 一光一灭 电流表 无示数 电 压 表无示数 示数为 电源电压（3）例题如图所示电路中：（１）若Ｌ１断路，则Ｌ２____，电流表____示数，电压表____示数。
中考物理复习专题：电路故障分析
为零，则故障可能是
(B)
A．灯L1短路 C．灯L1断路
B．灯L2短路 D．灯L2断路
8．如图所示电路，闭合开关，移动滑动变阻器的滑片P，小灯泡不
亮，电压表有示数但无明显变化，电流表有示数且有变化，则电路的故
障可能是
(B)
A．小灯泡断路
B．小灯泡短路
C．滑动变阻器短路
D．滑动变阻器断路
Байду номын сангаас
• 9. 在“测定小灯泡电阻”的实验中，如
• 11.如图所示是某同学用滑动变阻器改变小灯灯 泡亮度的实验电路。闭合开关时发现小灯泡不 亮，估计是小灯炮断路或短路，他用一只电压 表，设法查出故障。
（1）电压表并联在L两端有示数说明灯L断路 ；
（２）电压表并联在L两端无示数说明灯L 短路 ； （３）电压表串联在电路中且有示数说明灯L短路； （４）电压表串联在电路中且无示数说明灯L 断路。
(6)小希闭合开关后，小灯泡不发光，电流表有示数，电压表无示 数，出现该现象的原因是___小__灯__泡__短___路___。
(7)小军闭合开关后，小灯泡不发光，电流表无示数，电压表示数 接近电源电压，出现该现象的原因是小___灯__泡__断__路___或__电__压__表__、___电__流__表__位___置 _接__反___。
(5)小海闭合开关后，发现电压表反向偏转，出现该现象的原因是 ___电__压__表__正___、__负__接__线___柱__接__反__了_。改正电路后，再次闭合开关，使小灯泡 正常发光，小海发现电流表指针指到刻度盘右侧无刻度处，出现该现象 的原因是_____电__流__表___所__选__量__程___过__小。
灯泡的发光情况判断出电路故障，判断的根据是 __若___只__有__检__测___灯__泡__L_0_发___光__，__说__明__灯___泡__L_短__路___；__若___
九年级物理电路故障分析专题(有答案)
四、简单电路故障分析题型一：串联电路故障分析故障原因灯L电流表A的示数变化电压表V的示数变化R短路亮变大0R断路不亮接近为0 接近电源电压L短路不亮变大变为电源电压L断路不亮0 0例题1：已知下列各个电路中电源电压均为3V，分析下面的两类故障电路中各个电路的电压表的示数是=3V还是=0、电流表的示数I =0还是I≠0，将分析结果写在相应的括号里。
断路表现出的特征：表示该电阻断路、电流不能通过短路表现出的特征：表示该电阻短路、电流只通过与之并联的导线例题2：在测量灯泡电阻的实验中出现了一些故障和错误，试把下表填写完整。
现象故障或错误原因1灯不亮，电流表无读数；电压表有较大读数，取下灯泡，状况不变。
灯泡断路2灯不亮，电压表无读数，电流表有较大读数。
灯泡断路3灯不亮，电压、电流表均无读数，短路滑动变阻器灯亮滑动变阻器断路4灯泡发光较暗，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。
滑变接在下面两接口5灯泡发光强烈，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。
滑变接在上面两接口6刚刚接好最后一根导线，灯泡就发光。
开关未断开7闭合开关，灯泡就强烈发光。
滑变未拨到最大阻值8移动滑动变阻器滑片，电流表示数变大，电压表示数却变小。
电压表接在滑变两端9移动滑动变阻器滑片，电流表和电压表示数有变化，但灯泡发光始终发光较暗。
电源电压过低10移动滑动变阻器滑片，电流表和电压表示数有变化，灯泡亮度有变化但灯泡亮度始终较大。
滑动变阻器阻值过小题型二：并联电路故障分析故障原因A1表的示数变化A2表的示数变化A表的示数变化V表的示数变化L1断路0 不变变小不变L2断路不变0 变小不变总结：1、串联电路中如果有一盏灯亮，另外一盏灯不亮。
说明这个电路可能发生了短路现象，谁不亮谁短路。
2、串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。
3、并联一灯亮一灯不亮，是开路（因为如果短路，会烧坏电源所有灯都不亮了）题型三：串联电路开路故障检测巩固训练：1、（2-4-1）（2011武汉四月）在如图所示的电路中，闭合开关后，小灯泡正常发光。
