《建筑制图基础实训》画图大作业布置
建筑制图基础实训报告11篇
建筑制图基础实训报告建筑制图基础实训报告11篇在当下这个社会中，报告的使用频率呈上升趋势，报告具有语言陈述性的特点。
你还在对写报告感到一筹莫展吗？以下是小编收集整理的建筑制图基础实训报告，欢迎大家借鉴与参考，希望对大家有所帮助。
建筑制图基础实训报告1一、实习目的毕业实习是整个毕业设计教学计划中的一个有机组成部分，是土木工程专业的一个重要的实践性叫许耳环界。
通过组织参观和听取一些专题技术报告，收集一些与毕业设计课题有关的资料和素材，为顺利完成毕业设计打下坚实基础。
通过实习，应达到以下目的：1、了解一般工业与民用建筑或道桥工程的整个设计过程；2、了解建筑物的总平面布置、建筑分类及功能作用、结构类型及特点、结构构件的布置及荷载传递路线、主要节点的细部构造和处理方法等；3、了解建筑物的施工方法；4、了解建筑、结构、施工之间的相互关系；5、了解建筑结构领域的最新动态和发展方向。
二、实习方式、地点及内容按照道路与桥梁工程教研室的实习计划和日程安排，我们进行了为期五天的毕业实习，先后辗转于武汉天兴洲大桥施工现场和武汉轻轨沿线各站，其具体实习方式与地点列表如下：A、短片观摩上午，我们主要观看一些跨海、跨江、跨河的道路与桥梁工程的实例录象，对施工工艺和流程进行简单回顾。
其一，台湾省高雄至淡水高速公路的规划设计。
该工程通过平面图演示，介绍了各中点城市的位置及沿途的地形地貌和各支路的连接，考虑了沿岛高速公路网的建设与之连接。
在环境保护上表现也甚为突出——特意聘请了动植物专家对该工程在建设过程中和完工后对环境的影响进行了评估和检测，并将其研究成果考虑到设计规划中去。
这在国内所做力度明显不够。
之后，我们陆续接触了美国等多国道路施工及拱桥施工实录，对路桥新工艺和新技术有了初步了解。
下午，我们继续观摩幻灯片，其中阳逻公路长江大桥的施工流程以动态逼真的三维动画模拟展示，学习效果明显；此后原版演示日本东北新干线工程和泰国某大型公路桥梁的施工，虽存在一定的语言障碍，但因画面详细系统且反复播映，仍较好地达到认知、学习，思考等多重目的。
建筑制图基础实训答案.doc
建筑制图基础实训答案建筑制图与识图实训平时作业一简答题：（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有6种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线; ⑤折断线，用途为断开界线；⑥波浪线用途为断开界线。
（2）标注尺寸时，绘制45。
短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。
一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针45°,长度宜为2〜3mm。
在轴测图中，尺寸起止符号为小圆点。
半径、直径与弧长的尺寸起点符号，宜用箭头表示。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
每个视图都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。
（4）剖面图与断面图的主要区别是什么？两者乂有何联系？答：①表达的形体的对象不同，断面图中画物体被剖开后的截面投影, 而剖面图除了画截面的投影，还要画出剖切后物体的剩余部分的投影；② 通常剖面图可采用多个剖切平面，而断面图一般只使用单一剖切平面；③ 引入剖面图的目的为了表达物体内部的形状和结构，而画断面图的目的则常用来表达物体中某一局部的断面形状。
均表达物体的内部结构。
1建筑制图与识图实训平时作业二简答题1、什么是钢筋混构图结构土？答：用钢筋混凝土制成的板、梁、桥墩和桩等组成的结构叫做钢筋混凝土结构，为了把钢筋混凝土结构表达清楚，需要画出钢筋结构图，叫钢筋混凝土结构图。
2、简述钢筋混凝土结构中的各类钢筋的作用？答：①受力筋，结构中起主要受力作用；②箍筋，主要受…部分剪力，并固定受力筋的位置；③架立钢筋，用于固定钢筋的位置，将纵向受力筋与箍筋连成钢筋骨架；④分布钢筋，用于钢筋混凝土板内，将板承受的荷载传递给受力筋，并固定受力筋位置；⑤构造筋，由于构件的构造要求和施工安装需要而设置的钢筋。
建筑制图实训指导书
建筑制图实训指导书1. 引言建筑制图是建筑设计的重要环节之一，通过制图可以将建筑设计方案转化为具体的图纸，从而实现建筑项目的具体施工和建造。
本实训指导书旨在引导学生进行建筑制图的实际操作，在实践中掌握建筑制图的基本技能和流程。
2. 实训目标本实训旨在培养学生以下能力：•掌握建筑制图的基本知识和技能•熟悉建筑制图的工具和软件的使用•能够准确绘制建筑平面图、立面图和剖面图•能够理解和应用建筑绘图规范和标准3. 实训步骤3.1 阅读教材在实训开始之前，学生需要先阅读相关教材，了解建筑制图的基本概念、原理和流程。
教材可以包括建筑制图的基础知识、建筑绘图规范和常用的建筑制图软件等内容。
3.2 学习建筑制图软件在实际进行建筑制图之前，学生需要先学习使用建筑制图软件，例如AutoCAD、SketchUp、Revit等。
学生需要熟悉软件的界面、工具和操作方法，能够熟练绘制基本图形和进行简单的编辑和修改。
3.3 绘制建筑平面图学生需要根据给定的建筑设计方案和要求，绘制建筑平面图。
建筑平面图是建筑制图的基础，包括建筑的布局、分区、房间功能等信息。
学生需要运用所学的建筑制图知识和技巧，将建筑设计方案转化为平面图，并考虑到建筑绘图规范和标准。
3.4 制作建筑立面图在绘制建筑平面图之后，学生需要制作建筑的立面图。
立面图是建筑制图中的重要部分，可以展示建筑的外观、立面构造和材料等信息。
学生需要在平面图的基础上，绘制建筑的各个立面，并考虑到立面的比例、比例尺和绘图规范。
3.5 绘制建筑剖面图除了平面图和立面图，学生还需要绘制建筑的剖面图。
剖面图可以展示建筑的内部结构、空间布置和材料构造等信息。
学生需要根据建筑平面图和立面图，绘制建筑的剖面，并标注剖面线、尺寸和其他细节。
3.6 检查和修改图纸在完成建筑平面图、立面图和剖面图之后，学生需要仔细检查和修改图纸，确保图纸的准确性和完整性。
学生需要检查图纸中的尺寸、比例、标注和文字等内容，并进行必要的修改和调整。
建筑制图基础实训作业
中央广播电视大学人才培养模式改革与开放教育试点2017学年度第二学期建筑制图基础实训形成性考核册姓名梁海龙学号 1634001466556专业建筑专科教学点祁门电大黄山广播电视大学作业一1、写出图中指出的图线的名称，以及当b=0.7时的线宽。
外墙板立面图 1：604、作出下列建筑形体的剖面图与断面图。
（1）作1—1剖面图。
（2）作形体的半剖面图。
（3）补绘1—1剖面图。
2---2 剖面图1 1（6）补绘1—1、2—2、3—3断面图。
（7）补画1—1阶梯剖面图。
23 31125、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有6种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线；⑤折断线，用途为断开界线；⑥波浪线用途为断开界线（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。
一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针45°，长度宜为2～3mm。
在轴测图中，尺寸起止符号为小圆点。
半径、直径与弧长的尺寸起点符号，宜用箭头表示。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
每个视图都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。
（4）剖面图与断面图的主要区别是什么？两者又有何了解？答：①表达的形体的对象不同，断面图中画物体被剖开后的截面投影，而剖面图除了画截面的投影，还要画出剖切后物体的剩余部分的投影；②通常剖面图可采用多个剖切平面，而断面图一般只使用单一剖切平面；③引入剖面图的目的为了表达物体内部的形状和结构，而画断面图的目的则常用来表达物体中某一局部的断面形状。
均表达物体的内部结构。

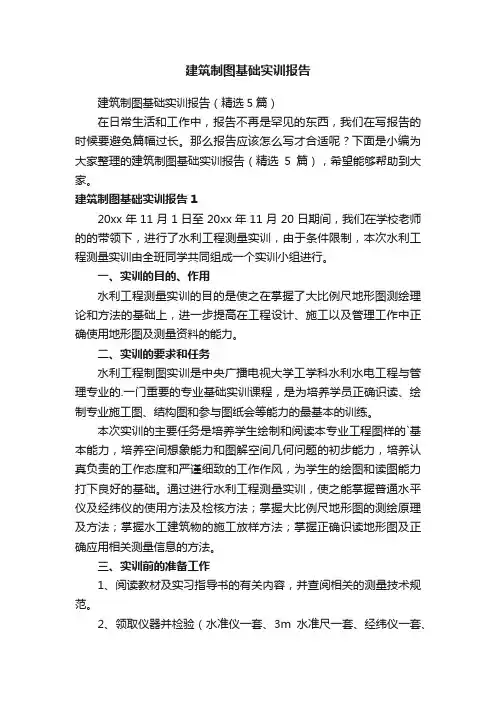

建筑制图基础实训报告（精选5篇）
建筑制图基础实训报告建筑制图基础实训报告（精选5篇）在日常生活和工作中，报告不再是罕见的东西，我们在写报告的时候要避免篇幅过长。
那么报告应该怎么写才合适呢？下面是小编为大家整理的建筑制图基础实训报告（精选5篇），希望能够帮助到大家。
建筑制图基础实训报告120xx年11月1日至20xx年11月20日期间，我们在学校老师的的带领下，进行了水利工程测量实训，由于条件限制，本次水利工程测量实训由全班同学共同组成一个实训小组进行。
一、实训的目的、作用水利工程测量实训的目的是使之在掌握了大比例尺地形图测绘理论和方法的基础上，进一步提高在工程设计、施工以及管理工作中正确使用地形图及测量资料的能力。
二、实训的要求和任务水利工程制图实训是中央广播电视大学工学科水利水电工程与管理专业的.一门重要的专业基础实训课程，是为培养学员正确识读、绘制专业施工图、结构图和参与图纸会等能力的最基本的训练。
本次实训的主要任务是培养学生绘制和阅读本专业工程图样的`基本能力，培养空间想象能力和图解空间几何问题的初步能力，培养认真负责的工作态度和严谨细致的工作作风，为学生的绘图和读图能力打下良好的基础。
通过进行水利工程测量实训，使之能掌握普通水平仪及经纬仪的使用方法及检核方法；掌握大比例尺地形图的测绘原理及方法；掌握水工建筑物的施工放样方法；掌握正确识读地形图及正确应用相关测量信息的方法。
三、实训前的准备工作1、阅读教材及实习指导书的有关内容，并查阅相关的测量技术规范。
2、领取仪器并检验（水准仪一套、3m水准尺一套、经纬仪一套、50m手摇钢尺一把、测钎二个、水准记录本一本、测回法记录本一本、量距记录本一本、绘图板一块、绘图铅笔、三角尺、计算器等）。
四、控制测量1、选点本次实训的控制测量区域选择在宝坻区环城南路公园，采用闭合导线，沿香樟林公园小路，共布设了5个点。
图根点的选择均为通视良好，易架设仪器和量距的地点，A01和A05号图根点采用钢筋水泥桩埋设，其余图根点采用木桩埋设。
建筑制图基础实训指示书
西安电大“建筑施工与管理”专业《建筑制图实训》实施要求根据中央电大本课程实训的具体内容和西安电大课程实践文件要求，结合学生实际制订一、课程实践的目的本实训课程的指示书主要以抄绘房屋施工图为主。
目的是使学生在掌握了投影的基本理论和制图的基本知识以后，通过大作业的练习能正确阅读和绘制房屋施工图，绘制的房屋施工图符合国家标准。
二、课程实践的组织选聘指导教师：课程实践时间：10月1日—12月1日。
12月18号安排实训考核。
三、课程实践的内容本实训课程包括小作业和大作业两种。
小作业即本课程的形考作业，大作业要求每名学生独立绘制5张A3图幅的施工图，主要有：图线练习、建筑平面图、建筑立面图、建筑剖面图和墙身大样图、楼层结构平面图。
学生完成上述内容的作业时，允许学生抄绘借用教材中的施工图，也可由辅导教师自拟题目提供给学生，以供学生抄绘。
作业一：图线练习(建筑制图实训P105，参考下图）作业二：建筑平面图(建筑制图实训P106）作业三：建筑立面图(建筑制图实训P107）作业四：建筑剖面图与墙身详图(建筑制图实训P107）作业五：楼层结构平面图(建筑制图实训P109）四、课程实践考核《建筑制图实训》课程由西安电大负责实施考核。
学生按中央电大的小作业和大作业指示书的要求在在12月1日前自行完成实训任务交到班主任处，学校安排12月18号由课程实训指导教师进行指导、检查和考核计分；学生完成的小作业和施工图汇总备查。
该课程成绩经西安电大考核合格的学生即可取得2学分，经考核不合格的学生按补考处理，待下学期重新补做考核合格后取得课程学分。
西安电大现代教育工作站2011-10-21。
建筑制图基础实训 教学大纲模板
《建筑制图基础实训》教学大纲课程类别：专业课课程性质：必修适用专业：建筑施工，道路桥梁等学时学分：（60）学时一、课程的性质与任务本课程是工程管理专业技术平台课程中的一门专业技术基础课程。
重点培养学生绘制和阅读建筑工程图样的基本能力，解决图解空间、几何问题的能力，培养对三维形体与相关位置的空间逻辑思维能力和形象思维能力，此外，在教学过程中还必须有意识地培养自学能力，分析问题和解决问题的能力，认真负责的工作态度和严谨细致的工作作风。
二、课程教学的基本要求本课程的目的是通过本课程的教学使学生掌握投影法的基本理论及其应用，具备对三维形状与相关位置的空间逻辑思维和形象思维能力、空间几何问题的图解能力、绘制和阅读土木建筑工程图样的初步能力和利用计算机生成图形的初步能力。
要求学生了解本课程的地位、性质、任务，掌握本课程的内容和学习方法，了解画法几何及土木建筑工程制图的发展史和发展方向；熟悉土木建筑工程中常用的投影图；掌握投影的概念及其分类。
本课程包括工程技术导引、画法几何、制图基础、工程图样、实践教学五个模块。
三、课程教学内容和要求第一章：制图的基本知识主要内容是：第一节国家制图标准第二节绘图工具和仪器的使用方法第三节几何作图第四节平面图形的分析及作图步骤第五节徒手作图重点：国家制图标准、几何作图、平面图形的分析及作图步骤。
难点：平面图形的分析及作图步骤第二章：点、直线、平面的投影主要内容是：第一节投影的基本知识第二节点的投影第三节两点的相对位置和重影点第四节线段的实长第五节直线上的点第六节两直线的相对位置第七节平面的投影第八节平面上的点和直线第九节平面与直线、平面与平面的相对位置重点：投影的基本知识、点的投影、两点的相对位置和重影点、线段的实长、直线上的点、两直线的相对位置、平面的投影、平面上的点和直线、平面与直线、平面与平面的相对位置。
难点：线段的实长、平面与直线、平面与平面的相对位置。
第三章：曲线与曲面主要内容是：第一节曲线概述第二节圆的投影第三节曲面概述第四节回转面重点、难点：回转面第四章：基本形体及截交线、相贯线主要内容是：第一节三视图的形成第二节平面体的投影第三节平面体的尺寸标注第四节平面体表面上的点和线第五节平面与平面体表面的交线第六节两平面体表面的交线第七节曲面体的投影第八节曲面体的尺寸标注第九节平面与曲面体表面的交线第十节平面体与曲面体表面的交线第十一节曲面体表面之间的交线重点：三视图的形成、平面体的投影、平面体的尺寸标注、平面体表面上的点和线、平面与平面体表面的交线、两平面体表面的交线、曲面体的投影、曲面体的尺寸标注、平面与曲面体表面的交线、平面体与曲面体表面的交线、曲面体表面之间的交线。
建筑制图基础实训作业答案
《建筑制图实训》课程作业讲评(1)重庆电大远程教育导学中心理工导学部胡敬佩制图基本规定和图样画法1．考核知识点：图线规定、比例；识别和绘制建筑材料图例；绘剖视和断面图。
2．常见错误：部视图和断面图的区别。
3．提示答案和解题思路、方法：这一次有色字为作答。
有图，打开文件时，请稍候。
1、写出图中指出的图线的名称，以及当b=0.7时的线宽。
（5分）2、注出窗立面图的比例。
（3分）3、根据所给的比例，注出外墙板长和高的实际尺寸。
（3分）4、作出下列建筑形体的剖面图与断面图。
（共64分）(1) （10分）空间分析答案：作图解该题时，首先要明确以下三点：(1)剖切是假想的，目的是为了清楚地表达物体内部形状。
故除了剖面图或断面图外，其他视图仍按未剖切前的整个物体画出。
同一物体若需要几个剖面图或断面图来表示，可进行几次部切，且互不影响；在每一次剖切前，都应按整个物体进行考虑。
(2)为使图样层次，分明，在剖切面与物体接触的部分(即断面)要画出相应的材料图例，在没有说明是什么材料时，一般一律画成与水平方向成45°斜线的细实线，且应间隔均匀，疏密适度。
(3)注意剖面图与断面图的区别。
断面图只画了剖切面接触的断面形状，编号1写在剖切位置线下侧，表示它的投射方向。
1—1剖面图除画出断面的图形外，还画出了沿投射方向看到的部分，投射方向直接由投射方向线示出。
剖面图和断面图的名称用相应的编号代替注写在相应的图样下方，如图中图名的标注。
(2)作形体的半剖面图（5分）答案：(3)补绘1－1剖面图。
（10分）(4)补绘2－2剖面图（雨篷的材料为钢筋混凝土）。
（10分）答案：（5）补绘2-2剖面图。
（10分）答案：（6）补绘1—1、2—2、3—3断面图。
（9分）答案：（7）补画1—1阶梯剖面图。
（10分）5、简答题（每小题5分，共25分）（1）土木工程制图中的图线有几种？其用途有何不同？(见建筑制图实训教材第17页)（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？(见建筑制图基础教材第11～12页)（3）图名有何作用？在注写图名时要注意哪些规定？(见建筑制图基础教材第164～165页)（4）剖面图与断面图的主要区别是什么？两者又有何联系？①画法上的区别：(见建筑制图基础教材第173页)②标注上的区别：图7-7(见建筑制图基础教材第168页)和图7-17(见建筑制图基础教材第168页)（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？(见建筑制图基础教材第175页)《建筑制图实训》课程作业讲评(2)重庆电大远程教育导学中心理工导学部胡敬佩建筑结构施工图1．考核知识点：钢筋的表示法；钢筋混凝土结构图的画法；钢筋断面图及钢筋详图的画法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
15 8 8
8 8 15 30 20 50
（图 名） （校 名） 学生 教师 图别 图号
班级
成绩
《建筑制图实训》大作业
本实训课程的指示书主要以抄绘房屋施工图为主。
目的是使学生在掌握了投影的基本理论和制图的基本知识以后，通过大作业的练习能正确阅读和绘制房屋施工图,绘制的房屋施工图符合国家标准。
本实训课程应完成的内容要求每名学生至少绘制５张A 4图幅的施工图,主要有：图线练习、建筑平面图、建筑立面图、建筑剖面图和墙身大样图、楼层结构平面图。
各教学点在安排学生完成上述内容的作业时,可让学生抄绘借用教材中的施工图,也可根据当地情况由辅导教师自拟题目提供给学生,以供学生抄绘。
但在执行过程中必须按大作业的指示书完成。
另外,还可根据具体情况适量增加绘制施工图的内容,以图达到完整、全面。
作业一:图线练习
一、目的
１、熟悉制图基本规格。
2、练习正确使用绘图工具和仪器,了解制图基本步骤和方法。
二、内容
常用图线、箭头及材料图例练习。
按附图二给出的图样画仪器图。
三、要求
1、图纸:A 3号图幅（２97*４20）。
图标格式和大小见附图一所示。
2、图名：图线练习。
3、比例:1:1。
４、图线：墨笔线图。
５、字体:汉字用长仿宋字体。
材料图明用5号字;尺寸数字均用3．5号字。
6、作图准确，图线粗细分明,尺寸标注无误，字体端正整洁。
四、说明
绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。
画底稿要认真，按附图中给出的尺寸,准确定好各图形位置，不必标出尺寸。
先用Ｈ铅笔(轻、细)绘底稿图线(箭头处只画线,材料图例只画框格）。
然后按图线要求加墨线,最后注写数值、名称。
附图一：
附图二:
作业二：建筑平面图一、目的
1、熟悉建筑平面图的内容和要求。
2、通过作业掌握绘制建筑平面图的步骤和方法。
二、内容
三、要求
1、图纸:A３号图幅。
图标格式和大小见作业１中的附图一所示。
2、图名:二层平面图。
３、比例:1:１０0。
4、图线:墨笔线图。
5、字体：汉字用长仿宋字体。
平面图下方的图名(二层平面图)用1０号字；文字说明用5号字（或略小些）；尺寸说明中数字均用3.５号字;轴线编号圆圈中数字用５号字。
6、作图准确，图线粗细分明,尺寸标注无误，字体端正整洁。
四、说明
先用H铅笔(轻、细)绘底稿图线,然后按图线要求加墨线,最后注写标高数值、名称和说明。
作业三：建筑立面图
一、目的
1、熟悉建筑立面图的内容和要求。
2、通过作业掌握绘制建筑立面图的步骤和方法。
二、内容
三、要求
1、图纸：A4号图幅。
图标格式和大小见作业1中的附图一所示。
2、图名:①-－③立面图。
３、比例：１：１0０。
4、图线：墨笔线图。
立面图最外轮廓线宽度=0.6ｍｍ，室外地平线宽度＝０.9mｍ,凸出的墙面、雨篷、台阶、花台、阳台等轮廓线宽度=0.3ｍm,门窗分格线、墙面引出线、水斗及雨水管、定位轴线（点划线）、尺寸线、标高符号、说明引出线等宽度=0.1５mm。
5、字体:汉字用长仿宋字体。
立面图下方的图名（①－-③立面图）用１0号字;文字说明用5号字(或略小些);尺寸说明中数字均用3.5号字；轴线编号圆圈中数字用5号字。
图中字号与作业二相同。
6、作图准确,图线粗细分明,尺寸标注无误,字体端正整洁。
四、说明
1、绘制步骤见借用教材中图5-20及其说明。
先用Ｈ铅笔（轻、细）绘底稿图线,然后按图线要求加墨线，最后注写标高数值、名称和说明。
2、在１:100的建筑立面图中,门窗均按规定图例表示。
门窗框的双线间的距离为50ｍｍ,切忌画得过宽,以免与
实际比例不符。
作业四:建筑剖面图与墙身详图
一、目的
1、熟悉建筑剖面图和墙身详图的内容和要求。
2、熟悉建筑剖面图和墙身详图的关系。
3、通过作业掌握绘制建筑剖面图和墙身详图的步骤和方法。
二、内容
三、要求
1、图纸：A４号图幅。
图标格式和大小见作业1中的附图一所示。
2、图名：1—1剖面图。
３、比例：剖面图为１：100、图线：墨笔线图。
剖面图中剖到的部分，如散水、墙身、地面、楼梯、圈梁、过梁、雨篷等线宽度=0.6mm，室外地平线宽度=0.9ｍm,门窗分格线、定位轴线(点划线)、尺寸线、标高符号、说明引出线等宽度=0.15mm。
5、字体：汉字用长仿宋字体。
剖面图下方的图名(1—1剖面图）用10号字；文字说明用５号字（或略小些)；节点详图1、2、3的图名用详图索引符号命名;尺寸说明中数字均用3.５号字;轴线编号圆圈中数字用5号字。
图中字号与作业二相同。
6、作图准确，图线粗细分明，尺寸标注无误,字体端正整洁。
四、说明
１、绘制步骤见借用教材中图5-21及其说明。
先用H铅笔(轻、细）绘底稿图线，然后按图线要求加墨线,最
后注写标高数值、名称和说明。
2、在1：10０的建筑剖面图中,室内地面只画一条粗实线。
抹灰层及材料图例的画法与建筑平面图的规定相同。
作业五：楼层结构平面图
一、目的
1、熟悉楼层结构平面图的内容和要求。
2、通过作业掌握绘制楼层结构平面图的步骤和方法。
二、内容
如下图
三、要求
1、图纸:Ａ３号图幅。
图标格式和大小见作业１中的附图一所示。
2、图名:标准层结构平面图。
3、比例：1:10０。
4、图线:墨笔线图。
墙体轮廓线线宽度=0．3mm,可见为实线，不可见为虚线,楼板轮廓线、定位轴线(点划线）、尺寸线、标高符号、说明引出线等宽度=０．15ｍm。
５、字体:汉字用长仿宋字体。
楼层结构平面图下方的图名（标准层结构平面图)用10号字;文字说明用5号字（或略小些）;尺寸说明中数字均用3.5号字；轴线编号圆圈中数字用５号字。
图中字号与作业二相同。
６、作图准确,图线粗细分明，尺寸标注无误，字体端正整洁。
四、说明
１、先绘制墙体平面布置图，然后画楼板及梁的布置图。
先用H铅笔(轻、细）绘底稿图线，然后按图线要求加墨线，最后注写尺寸、名称和说明。
2、在1:１00的楼层结构平面图中,配置在板下的圈梁、过梁等混凝土构件轮廓线可用细虚线表示,也可用单线(粗虚线)表示,并应在构件旁侧标注其编号和代号。
