水厂设计方案
盐城河东自来水厂设计
盐城河东自来水厂设计摘要：1.盐城河东自来水厂设计概述2.设计目标与原则3.设计内容与方案4.设计实施与成果正文：【盐城河东自来水厂设计概述】盐城河东自来水厂位于我国江苏省盐城市，是一座为当地居民提供安全、优质饮用水的重要设施。
随着城市人口的增长和经济发展，原有的自来水厂已无法满足居民的用水需求，因此，盐城市政府决定对河东自来水厂进行升级改造，以保障供水的稳定性和安全性。
此次设计任务旨在提升自来水厂的供水能力，同时满足国家相关法规和标准。
【设计目标与原则】设计目标是在满足城市用水需求的基础上，提高自来水厂的供水质量和稳定性，确保居民饮用水的安全。
设计原则包括：1.充分利用现有资源，提高水资源利用率；2.采用先进技术设备，提高生产效率和自动化水平；3.确保工程的可行性和经济性，实现可持续发展；4.严格遵循国家相关法规和标准，确保工程质量和安全。
【设计内容与方案】设计内容主要包括以下几个方面：1.水源选择与保护：根据盐城市的水资源状况，选择合适的水源地，并采取措施保护水源地的水质和水生态环境；2.水处理工艺：采用先进的水处理工艺，包括混凝、絮凝、过滤、消毒等，确保供水质量达到国家生活饮用水卫生标准；3.供水设施：新建和改造供水设施，包括水泵房、输水管道、储水池等，提高供水能力和稳定性；4.自控系统：建立完善的自控系统，实现生产过程的实时监控和调度，提高生产效率和自动化水平；5.节能减排：采用节能技术和设备，降低能耗，减少污染物排放，实现可持续发展。
【设计实施与成果】在设计方案确定后，项目进入了实施阶段。
施工过程中，相关部门严格遵循设计方案和相关法规，确保工程质量和安全。
经过一段时间的建设，盐城河东自来水厂改造工程顺利完工，并投入使用。
改造后的自来水厂供水能力得到了显著提升，水质达到了国家生活饮用水卫生标准，有效保障了盐城市居民的用水需求和用水安全。
水厂工艺设计方案
水厂工艺设计方案水厂工艺设计方案随着城市发展和人口增加，对饮用水质量的要求也越来越高。
为了满足人民对高质量饮用水的需求，我公司拟设计建设一座高效、先进的水厂。
该水厂工艺设计方案如下：一、原水处理工艺设计1. 排水收集：建设雨水收集系统和污水收集系统，将雨水和污水分别收集并进行初步处理，以减少对环境的污染。
2. 自流式喷雨设备：采用自流式喷雨设备，通过喷雨将原水进行初步过滤，去除较大颗粒的杂质和悬浮物。
二、混凝沉淀工艺设计1. 混凝剂选用：选用高效合成混凝剂，具有较强的去污能力和沉淀速度。
同时，合理控制混凝剂的用量，避免过量使用造成浪费。
2. 混凝槽设计：设置大型混凝槽，以保证混凝剂充分溶解和混合，并提供足够的混凝时间。
在混凝槽中，通过搅拌装置确保混凝剂和原水充分接触，形成较大的絮凝物。
三、过滤工艺设计1. 滤池设计：采用多级过滤工艺，包括粗滤池和细滤池。
其中，粗滤池用于去除较大颗粒的污染物，细滤池用于去除微小颗粒和有机物。
2. 滤料选用：选择优质滤料，具有较强的吸附和过滤性能。
滤料应具备一定强度和耐磨性，以保证运行稳定和长寿命。
3. 杀菌消毒：在滤池出水口设置消毒设备，采用紫外线杀菌和一氯二氯消毒等方式，确保出厂水达到国家饮用水卫生标准。
四、除碱和硬度工艺设计1. 除碱剂选用：根据原水特性，选择合适的除碱剂，并合理控制用量，以确保达到去碱效果的同时不造成新的污染。
2. 硬度调整：根据原水硬度情况，采用饱和草酸钙溶液或复合硬度调整剂对水质进行调整，以达到国家饮用水标准要求。
五、后处理工艺设计1. 活性炭吸附：在出水口设置活性炭吸附器，吸附水中的有机物和余氯，提高出厂水的口感和品质。
2. 输水和储水：经过处理的水通过输水管道输送到储水池，以备市区供水。
六、自动控制系统设计1. 采用PLC控制系统和SCADA监控系统，实现对整个水处理过程的自动控制和远程监测。
2. 设置传感器和仪表，对水质、水位、流量等参数进行实时监测和记录，确保水质稳定和运行安全。

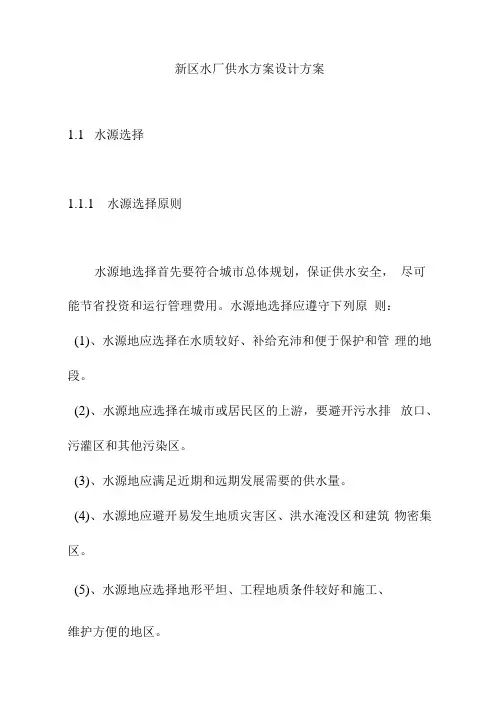

新区水厂供水方案设计方案
新区水厂供水方案设计方案1.1水源选择1.1.1水源选择原则水源地选择首先要符合城市总体规划，保证供水安全，尽可能节省投资和运行管理费用。
水源地选择应遵守下列原则：(1)、水源地应选择在水质较好、补给充沛和便于保护和管理的地段。
(2)、水源地应选择在城市或居民区的上游，要避开污水排放口、污灌区和其他污染区。
(3)、水源地应满足近期和远期发展需要的供水量。
(4)、水源地应避开易发生地质灾害区、洪水淹没区和建筑物密集区。
(5)、水源地应选择地形平坦、工程地质条件较好和施工、维护方便的地区。
1.1.2水源的选择根据当地水源条件及设计任务书的要求，选择古黄河为本设计的水源。
1.2取水点及取水构筑物形式确定本次设计水源取自古黄河，古黄河南片堤顶高度在12〜 17米左右（以古黄河口零点为准），平均地耐力为10~15T, 地质条件较好。
取水构筑物位置的选择，应符合城镇总体规划的要求，在保证水质的前提下，尽可能接近用水地点。
因此取水点设在古黄河大桥下游约150米处，采用合建式岸边取水构筑物，底板水平布置（采用自灌式）。
取水规模按远期20万m3∕d设计。
进水间与泵房合建在岸边，集水井与泵房布置在同一高程上；河水经过20Om自流管进入进水间的进水室，再进过旋转滤网进入吸水室，由泵输送到净水厂；在自流管下设有格栅，用以拦截水中粗大的漂浮物，设在进水间中的旋转滤网用以拦截水中细小的悬浮物。
1. 3厂址选择根据设计任务书的要求，本次设计要求在新区东片建一座水厂，规模为20万m3∕d,分两期建设。
厂址位于徐扬中心路以东，古黄河以南。
1.4工艺流程确定1.5. 1两种方案根据原水水质及水量情况，确定以下两种方案作为本次设计的参考方案。
方案一：原水一-A 一级泵房—-> 管道静态混合器一-> 网格絮凝池一一平流沉淀池一-AV型滤池t混凝剂I氯消毒—->清水池一-> 吸水井一-A二级泵房—-> 配水管网方案二：原水一-A 一级泵房—-> 管道静态混合器一-> 网格絮凝池一f斜管沉淀池一-> 移动罩滤池t混凝剂I氯消毒—->清水池一-> 吸水井一-A二级泵房—-> 配水管网以上两种方案处理出水水质均能满足生活饮用水卫生标准(GB5749-2006)的要求。
水厂工程规划设计方案
水厂工程规划设计方案一、项目背景随着城市人口的增加和工业发展的迅速扩张，城市用水需求量急速增加。
传统的水源处理设施已不能满足城市发展的需要，因此需要建设新的水厂工程以满足城市用水需求，保障城市供水工程的持续平稳运行。
二、项目目标本项目的目标是规划和设计一座现代化的水厂工程，以确保城市供水工程的可持续发展，提高供水质量，提高供水效率，降低水资源的浪费，同时保护环境，促进城市的可持续发展。
三、项目范围本项目主要包括以下几个方面：1.水源调查和选址：对城市周边水资源进行调查，选择适宜的地点建设水厂工程。
2.水厂规划设计：根据城市用水需求和水资源情况，制定水厂的规划设计方案，包括建筑布局、设备选型、管道布局等。
3.供水系统设计：设计供水系统，包括输水管道、水箱、泵站等设施，确保供水质量和供水稳定。
4.设备选型：根据水厂规模和水质需求，选择合适的水处理设备和供水设备。
5.环境影响评估：对建设水厂工程可能产生的环境影响进行评估，并制定合理的环保措施。
6.技术经济分析：对水厂工程的投资成本和运营成本进行分析，评估工程的经济效益。
7.安全生产规划：制定安全生产方案，保障水厂工程的安全稳定运行。
四、水源调查和选址水源调查是水厂工程规划设计的第一步，通过对城市周边水资源的分析和评估，确定水源的数量和质量，选择适宜的地点建设水厂工程。
水源调查主要包括以下几个方面的内容：1.水源的地质条件：水源地的地质条件对建设水厂工程具有重要影响，需要对地质构造、地下水位、水文地质条件等进行调查。
2.水源的水质状况：了解水源地的水质情况，包括主要污染物质、水质变化规律等。
3.水源地的稳定性：对水源地的水量稳定性进行评估，确定水源的供水能力和稳定性。
4.水源周边的环境情况：了解水源周边的环境情况，包括生态环境、土地利用状况、人口分布等。
选址工作包括考虑以下几个因素：1.水源地的水质：水源地水质应该达到国家标准，水源地附近无废水排放，无明显的污染源。

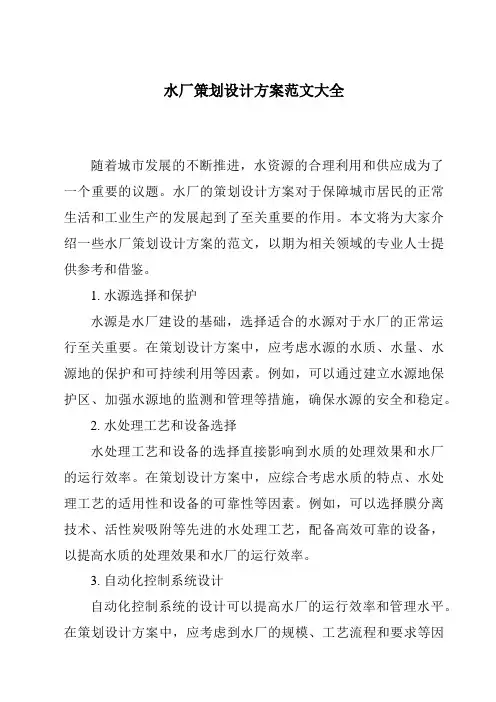

水厂策划设计方案范文大全
水厂策划设计方案范文大全随着城市发展的不断推进，水资源的合理利用和供应成为了一个重要的议题。
水厂的策划设计方案对于保障城市居民的正常生活和工业生产的发展起到了至关重要的作用。
本文将为大家介绍一些水厂策划设计方案的范文，以期为相关领域的专业人士提供参考和借鉴。
1. 水源选择和保护水源是水厂建设的基础，选择适合的水源对于水厂的正常运行至关重要。
在策划设计方案中，应考虑水源的水质、水量、水源地的保护和可持续利用等因素。
例如，可以通过建立水源地保护区、加强水源地的监测和管理等措施，确保水源的安全和稳定。
2. 水处理工艺和设备选择水处理工艺和设备的选择直接影响到水质的处理效果和水厂的运行效率。
在策划设计方案中，应综合考虑水质的特点、水处理工艺的适用性和设备的可靠性等因素。
例如，可以选择膜分离技术、活性炭吸附等先进的水处理工艺，配备高效可靠的设备，以提高水质的处理效果和水厂的运行效率。
3. 自动化控制系统设计自动化控制系统的设计可以提高水厂的运行效率和管理水平。
在策划设计方案中，应考虑到水厂的规模、工艺流程和要求等因素，选择适合的自动化控制系统。
例如，可以采用远程监控、自动控制和智能化管理等先进技术，以提高水厂的运行效率和管理水平。
4. 废水处理和资源回收利用废水处理和资源回收利用是水厂建设的重要内容。
在策划设计方案中，应考虑废水的处理方式、废水处理设施的设计和废水资源的回收利用等因素。
例如，可以采用生物处理技术、膜分离技术等先进的废水处理工艺，实现废水的高效处理和资源的回收利用。
5. 安全管理和应急预案在策划设计方案中，应考虑水厂的安全管理和应急预案。
例如，可以建立完善的安全管理制度、加强应急救援队伍的建设，以应对突发情况和保障水厂的安全运行。
以上是水厂策划设计方案的一些范文，希望能为相关领域的专业人士提供参考和借鉴。
水厂的策划设计是一个复杂而重要的工作，需要综合考虑多个因素，确保水资源的合理利用和供应，为城市居民提供可靠的水源。
水厂设计方案
水厂设计方案一、项目概述本次水厂设计旨在为具体地区提供高质量、稳定可靠的供水服务，满足当地居民、工业和商业的用水需求。
设计规模为日供水量立方米，水源取自具体水源地。
二、设计原则1、可靠性确保水厂能够长期稳定运行，提供不间断的优质供水。
2、先进性采用先进的水处理工艺和设备，提高处理效率和水质标准。
3、经济性在满足设计要求的前提下，合理控制投资和运行成本。
4、环保性减少废水、废渣的排放，降低对环境的影响。
三、水源分析1、水质特点对水源水进行详细的水质检测和分析，了解其主要污染物、硬度、酸碱度等指标。
2、水量稳定性评估水源的水量在不同季节和年份的变化情况，以确定水厂的蓄水和调节设施规模。
四、工艺流程设计1、预处理采用格栅、沉砂池等设施去除水中的大颗粒杂质和泥沙。
2、混凝沉淀通过投加混凝剂，使水中的悬浮物和胶体颗粒凝聚沉淀。
3、过滤采用砂滤或膜过滤等方式进一步去除水中的细小颗粒和微生物。
4、消毒使用氯气、二氧化氯或紫外线等消毒方法杀灭水中的细菌和病毒，确保水质安全。
五、主要构筑物设计1、取水泵房根据水源水位和水厂高程，合理确定取水泵的扬程和流量，选择合适的水泵类型和数量。
2、反应沉淀池设计合理的反应池和沉淀池结构，确保混凝沉淀效果。
3、滤池根据水质和处理要求，选择合适的滤料和过滤方式，如普通快滤池、V 型滤池等。
4、清水池储存经过处理的清水，调节供水量和水压，保证供水的稳定性。
5、加药间设置加药设备和储存设施，准确投加混凝剂、消毒剂等药剂。
6、泵房包括送水泵房和反冲洗泵房，根据供水需求和工艺要求选择合适的水泵。
六、设备选型1、水泵根据流量、扬程等参数选择高效节能的水泵。
2、搅拌设备确保混凝反应充分进行。
3、过滤设备考虑过滤效果、运行维护成本等因素。
4、消毒设备根据水质和消毒要求选择合适的消毒设备。
七、自动化控制系统1、监控系统实时监测水厂各工艺环节的运行参数，如水位、流量、水质等。
2、控制策略根据监测数据自动调整设备运行状态，实现优化运行。
纯净水厂工程设计方案精选
纯净水厂工程设计方案精选纯净水厂工程设计方案是指对纯净水厂的建设和运营进行全面规划和设计的方案，包括净水工艺流程、设备选型、工程施工、质量控制、环境保护等内容。
在纯净水厂工程设计方案的编制过程中，需要综合考虑水质要求、投资成本、生产能力、工艺可行性、运营费用等多方面因素，确保最终方案能够满足用户需求，达到预期目标。
以下是一份纯净水厂工程设计方案的精选，供参考：一、项目背景纯净水是广泛应用于生活和工业领域的一种高纯度水，具有无菌、无机溶质、低离子浓度等特点，广泛应用于制药、电子、食品等行业。
本项目旨在建设一座年产纯净水5000吨的纯净水厂，满足当地市场的需求。
二、工艺流程1.原水处理：采用预处理工艺对原水进行过滤、中和、澄清等处理，去除悬浮物、污染物等。
2.反渗透(RO)工艺：将经过预处理的水通过半透膜过滤系统，去除溶解性盐分、微生物等。
3.紫外线消毒：对RO膜处理后的水进行紫外线消毒处理，杀灭水中的细菌和病毒。
4.封装灭菌：将经过紫外线消毒的水进行封装灭菌处理，保证产品的安全卫生。
三、设备选型1.预处理设备：包括混凝沉淀池、砂滤器、活性炭吸附器等，用于去除水中的悬浮物、颜色、异味等。
2.RO膜过滤系统：采用高效低能耗的RO膜设备，保证水质达标。
3.紫外线消毒设备：选用高效紫外线杀菌灯，具有杀菌速度快、效果好的特点。
4.封装灭菌设备：采用自动化封装灭菌设备，确保产品的安全卫生。
四、工程施工工程施工过程中，需要按照相关法规和标准进行，确保施工质量和安全。
施工过程中应对原水处理、RO膜过滤系统、紫外线消毒设备、封装灭菌设备等进行安装和调试，确保设备正常运行。
同时，施工单位应配备专业技术人员对施工过程进行监管和检查，避免施工中的质量问题。
五、质量控制为了确保纯净水的质量，工程运营方案中需要包括一套完善的质量控制措施。
这包括建立水质监测体系，定期对原水和产水进行化验和分析，确保水质达标；设立流程控制点，对每个关键环节进行监控和检测，及时发现和解决问题；建立设备保养和维护计划，确保设备长期稳定运行。
水厂工艺设计方案
水厂工艺设计方案一、工艺流程设计1.原水调节池：用于接纳源水、调节源水水质和水量，并进行初步混合和澄清，以便进一步处理。
2.预氧化池：对原水进行预氧化处理，通过喷气曝气等工艺，使水中的铁、锰等杂质被氧化沉淀。
3.絮凝池：加入絮凝剂，通过搅拌和静置，使悬浮物和胶体颗粒聚集沉淀。
4.沉淀池：将絮凝后的水经过净水沉淀，形成混凝水与清水层，在底部集水器中排出混凝水，上层的清水经过管道进入过滤池。
5.过滤池：采用石英砂和活性炭等材料填充的过滤池，对水进行过滤和吸附处理，去除水中的悬浮物和溶解性有机物。
6.消毒池：对过滤后的水进行消毒处理，常用的消毒剂有氯气和次氯酸钠等。
7.清水箱：用于存储消毒后的水，保证供水的连续性和稳定性。
8.配水管道：输送清水至用户的管道网络。
二、工艺设备选择和设计1.原水调节池：选用大型混合澄清池，以确保原水的充分混合和澄清效果。
2.预氧化池：选择气浮池或氧化滤池等设备，提高氧化效果，加速铁锰的沉淀。
3.絮凝池：根据水质特点选择合适的絮凝剂，并设计合理的搅拌和静置时间，以确保絮凝效果。
4.沉淀池：采用大型圆形沉淀池，设置集水器和排泥口，以确保沉淀水的质量和稳定性。
5.过滤池：选用多层过滤装置，如石英砂、活性炭和石英砾石等填料，设计合理的过滤速度和周期，以确保过滤效果和使用寿命。
6.消毒池：选择适宜的消毒剂和消毒方式，设计合理的消毒剂投加量和接触时间，以确保消毒效果。
7.清水箱：根据用户需求和供水量确定清水箱的容量和数量，设计合适的进出水口和溢流口，以确保供水的连续性和稳定性。
8.配水管道：根据用户需求和供水量确定管道的直径和流速，选择合适的材料和阀门，以确保水质和供水的安全性。
三、操作控制和自动化设备1.工艺控制：根据原水水质和用水需求变化，定期检测水质，调整处理参数，如pH、搅拌速度等，以确保处理工艺的稳定性和水质的稳定性。
2.设备监测：安装水质监测设备，监测各处理单元的进水和出水水质，以及水位、压力等参数，及时发现设备故障和异常情况，保证设备正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地表水处理系统设计方案目录一、工程概况二、编制依据三、规范与标准四、设计原则五、编制范围六、设计参数七、地表水处理工艺流程八、工艺说明九、中央控制系统说明十、设备参数十一、人员配备十二、工程投资估算附件：平面布置图一、工程概况X市要求将地表水(符合《地面水环境质量标准》GB3838-88)进行处理，出水要求符合《生活饮用水卫生标准》GB5749-2006。
二、编制依据1. 《地面水环境质量标准》GB3838-882. 《生活饮用水卫生标准》GB5749-20063.业主提供的资料三、规范与标准1. 《生活饮用水卫生标准》GB5749-20062. 《建筑给水设计规范》GBJ15-883. 《水处理设备技术条件》JB/T2932-19994. 《地面水环境质量标准》GB3838-88四、设计原则1. 优化工艺设计，使系统设备经济、合理、可靠。
2. 选用新型优质材料和配件，单体设备结构先进、合理。
3. 自动化程度高，操作维护方便，减少劳动强度。
4. 设备布局合理、美观。
5. 采用合理工艺和流程降低运行费用。
五、编制范围地表水处理机房内的水处理设备均由本设计方案考虑，机房内的基础条件也可由我公司负责提出，但由业主建设。
机房内的所有土建项目和配套的机房建设，供水管网由业主考虑。
业主并将电源、水源接至机房。
六、设计参数1. 原水性质：A：符合地面水环境质量标准II类水质B：符合地面水环境质量标准I类水质2. 处理水量：A：Q=100t/h；3. 出水水质：符合《生活饮用水卫生标准》GB5749-2006七、地表水处理工艺流程1. 工艺确定A：Q=2400t/d由于原水为符合地表水地面水环境质量标准II类水质，而出水要求达到《生活饮用水卫生标准》GB5749-2006,所以工艺主要考虑采用微絮凝与过滤技术来达到要求，为了加强对有机污染物的去除效果，系统将设置活性炭过滤，最后在出水口投加二氧化氯消毒以确保细菌指标达到设计要求。
本工艺中多介质过滤与活性炭过滤均为自动运行，根据压差到达设定值时自动反洗，水源在洪水期间水中的悬浮物将最高达500mg/l，过滤器到达设定的压差的时间将大大缩短，即过滤器将缩短工作周期自动反洗来应付高浊度原水，系统出水仍然达到设计要求。
本工艺中机械过滤均为自动运行，根据压差到达设定值时自动反洗，水源在洪水期间水中的悬浮物将最高达500mg/l，过滤器到达设定的压差的时间将大大缩短，即过滤器将缩短工作周期自动反洗来应付高浊度原水，系统出水仍然达到设计要求。
3. 工艺流程图根据原水水质与出水要求，本设计建议采用以下处理工艺：A：Q=2400t/d混凝剂二氧化氯↓↓原水→原水泵(反洗泵) →管道混合器→多介质过滤器→活性炭过滤器→清水池→供水管网B：Q=5000t/d混凝剂二氧化氯↓↓原水→原水泵(反洗泵) →水射器→管道混合器→多介质过滤器→清水池→供水管网注：原水由于为压力水所以取消原水泵以及反洗泵。
4.工艺特点4.1根据原水的水质特点及对最终出水的水质要求，选择技术成熟，先进的水处理工艺；降低工程投资及运行费用。
4.2根据技术先进、经济合理的原则进行总体设计，并充分注意节能、力求高效。
4.3过滤设备运行将全自动，大大减少了管理人员的工作强度。
4.4为提高设备的使用寿命，所有提供设备均采取合适的防腐处理。
八、工艺说明A：Q=2400t/d1.加药装置为了有效地去除水中的悬浮性杂质，在水中投加絮凝剂，所以在水中投加絮凝剂建议投加聚合氯化铝(PAC) ，PAC对高浊度、低浊度、低水温、高色度都有较好的混凝效果。
它形成的絮凝体快且颗粒大而重，易沉淀，适用的pH值范围较宽。
投加混凝剂后，水中的杂质通过混凝架桥作用生成胶体并与水中其他胶体颗粒进行吸附，使其絮凝生成胶体较大颗粒沉淀物，然后经后道的多介质过滤器进行处理，以达到水和颗粒分离的目的。
该加药装置包括溶药箱、贮液箱、搅拌机、进口计量泵等。
2. 管道混合器该管道混合器为静态混合器，该混合器由三节组成，每节混合器有一个80°扭曲的固定螺旋叶片，分左旋和右旋二种，相邻二节中的螺旋叶片旋转方向相反，并相错90°。
混合器的螺旋叶片不动，仅是被混合的PAC药剂与原水的运动，流体通过它除产生降压外，不需外加能源，主要是流动分割、径向混合、反向旋转、PAC与原水不断激烈参混扩散，达到混合的目的。
PAC在该混合器混合后形成大量微絮凝体，更有利于后级多介质过滤器对水中浊度的去除。
3. 多介质过滤器该设备采用大孔隙无烟煤、细石英砂和粗石英砂等作为滤料，利用大孔隙的无烟煤层截留绝大部分在管道混合器中产生的微絮凝体以及悬浮性颗粒杂质和胶体杂质，及水中的部分铁杂质，以延长过滤周期，底部小粒径的幼石英砂层则可确保最后过滤出水水质，达到降低浊度的目的。
该过滤器作为活性炭的预处理设备，具有过滤效果好，纳污能力强，过滤周期长，反冲强度低等特点。
该过滤器采用碳钢环氧防腐处理，设备采用本公司专利产品四联组合阀及压差式开关，来完成过滤器的反洗与运行过程，该由四只阀门与电机传动系统组成，由微机控制自动反冲，一般是预先设定压差，运行过程中到达设定压差时，发出反冲信号，由自控系统届时发指令实现反洗程序。
4. 活性炭过滤器此设备以15-24果壳颗粒活性炭作为滤元，借助活性炭的巨大的比表面积和极强的吸附能力，主要去除水中的余氯、有机化合物、异味、色度等，达到水质净化的目的。
该过滤器采用碳钢环氧防腐处理，设备采用本公司专利产品四联组合阀及压差式开关，来完成过滤器的反洗与运行过程，该由四只阀门与电机传动系统组成，由微机控制自动反冲，一般是预先设定压差，运行过程中到达设定压差时，发出反冲信号，由自控系统届时发指令实现反洗程序。
活性炭过滤器滤料（活性炭）需定期更换，更换周期以出水有机物含量CODcr<1.5mg/L来确定，出水水质应定期监测。
5. 二氧化滤发生器二氧化氯为高效、广谱、安全、快速的无菌消毒剂，具有使用剂量低,灭菌效果好，作用速度快，维持时间长等特点，并可破坏水中的致癌物质及其前驱物，同时具有很好的氧化脱色和控制水中的藻类等作用。
二氧化氯可连续或间断投加，投加量为1-2g/t水。
B：Q=5000t/d1. 水射器该水射器主要是起着吸入空气的作用，在水中混入空气水气经充分混合后，使水中的二价铁氧化成三价铁，便于后级多介质过滤器去除水中的铁。
该设备采用FRP制造，不需另加气源就可达到曝气的目的。
2. 加药装置为了有效地去除水中的悬浮性杂质，在水中投加絮凝剂，所以在水中投加絮凝剂建议投加聚合氯化铝(PAC) ，PAC对高浊度、低浊度、低水温、高色度都有较好的混凝效果。
它形成的絮凝体快且颗粒大而重，易沉淀，适用的pH值范围较宽。
投加混凝剂后，水中的杂质通过混凝架桥作用生成胶体并与水中其他胶体颗粒进行吸附，使其絮凝生成胶体较大颗粒沉淀物，然后经后道的多介质过滤器进行处理，以达到水和颗粒分离的目的。
该加药装置包括溶药箱、贮液箱、搅拌机、进口计量泵等。
3. 管道混合器该管道混合器为静态混合器，该混合器由三节组成，每节混合器有一个80°扭曲的固定螺旋叶片，分左旋和右旋二种，相邻二节中的螺旋叶片旋转方向相反，并相错90°。
混合器的螺旋叶片不动，仅是被混合的PAC药剂与原水的运动，流体通过它除产生降压外，不需外加能源，主要是流动分割、径向混合、反向旋转、PAC与原水不断激烈参混扩散，达到混合的目的。
PAC在该混合器混合后形成大量微絮凝体，更有利于后级多介质过滤器对水中浊度的去除。
4. 多介质过滤器该设备采用大孔隙无烟煤、细石英砂和粗石英砂等作为滤料，利用大孔隙的无烟煤层截留绝大部分在管道混合器中产生的微絮凝体以及悬浮性颗粒杂质和胶体杂质，及水中的部分铁杂质，以延长过滤周期，底部小粒径的幼石英砂层则可确保最后过滤出水水质，达到降低浊度的目的。
该过滤器作为活性炭的预处理设备，具有过滤效果好，纳污能力强，过滤周期长，反冲强度低等特点。
该过滤器采用碳钢环氧防腐处理，设备采用本公司专利产品四联组合阀及压差式开关，来完成过滤器的反洗与运行过程，该由四只阀门与电机传动系统组成，由微机控制自动反冲，一般是预先设定压差，运行过程中到达设定压差时，发出反冲信号，由自控系统届时发指令实现反洗程序。
5. 二氧化滤发生器二氧化氯为高效、广谱、安全、快速的无菌消毒剂，具有使用剂量低,灭菌效果好，作用速度快，维持时间长等特点，并可破坏水中的致癌物质及其前驱物，同时具有很好的氧化脱色和控制水中的藻类等作用。
二氧化氯可连续或间断投加，投加量为1-2g/t水。
九、中央控制系统说明控制系统主要通过进口品牌的PLC程序控制器来实现对过滤器的运行时间与自动反冲洗。
1.自动反冲洗是根据运行压力进行的，可任意设定，但一般为运行压差达到设定值时自动反冲洗。
2.反冲洗时间可设定位2、3、5min，一般为3min，同时控制系统内有各种电器自动保护功能。
整个系统基本无须专业人员，这样既保证了系统的安全性，又可最大限度地节省系统的运行费用。
十、设备参数A：Q=2400t/d1. 原水泵数量：2台(1用1备)类型：卧式离心泵型号：IS100-80-160流量：100t/h扬程：32m材质：铸铁电源：380V/50Hz功率：15kW生产厂家：上海海洋水泵厂或同等品牌2. 反洗水泵数量：1台类型：卧式离心泵型号：IS150-125-250流量：210t/h扬程：20m材质：铸铁电源：380V/50Hz功率：18.5kW生产厂家：上海海洋水泵厂或同等品牌3. 加药装置数量：1台型号：JY-I材质：PVC外形尺寸：146012601800mm混凝剂类型：PAC混凝剂溶液浓度：5%混凝剂投加量：0-200L/h溶液槽容积：480L储液槽容积：600L投加方式：计量泵功率：0.37kW生产厂家：宜兴鹏鹞阳光环保有限公司4.管道混合器数量：1台生产厂商：鹏鹞集团型号：YX-150规格：DN150材质：FRP流速：0.9-1.2m/s外形尺寸：220780mm生产厂家：宜兴鹏鹞阳光环保有限公司5. 多介质过滤器数量：2台5.1 本体型号：DGA-2600数量：2台单台处理流量：50t/h过滤速度：8-12m/h工作温度：0-30℃规格：Φ2600×4000材质：钢制环氧防腐反冲洗强度：10L/m2·s工作压力：0.25MPa生产厂家：宜兴鹏鹞阳光环保有限公司5.2 控制阀门数量：2台规格：4-DN150类型：四联组合蝶阀生产厂商：宜兴鹏鹞阳光环保有限公司5.3 压差传感器型号：0-0.5Mpa数量：1只/台5.4 滤料总高度：1200mm无烟煤(d=0.5-1.2mm)：0.95t/台石英砂(D=0.5-2mm)：3.8t/台卵石垫层(D=2-32mm)：3.8t/台6. 活性炭过滤器数量：2台6.1 本体型号：HGA-2600数量：2台单台处理流量：50t/h过滤速度：8-12m/h工作温度：0-30℃规格：Φ2600×4500材质：钢制环氧防腐反冲洗强度：10L/m2·s工作压力：0.25MPa生产厂家：宜兴鹏鹞阳光环保有限公司6.2 控制阀门数量：2台规格：4-DN150类型：四联组合蝶阀生产厂商：宜兴鹏鹞阳光环保有限公司6.3 压差传感器型号：0-0.5Mpa数量：1只/台6.4 滤料总高度：1600mm活性炭(15－24#)：3.8t/台7. 二氧化氯发生器数量：1台(含投加装置)型号：KW-200二氧化氯产量：200g/h耗盐量：1.6kg盐/kg二氧化氯功率：2.5kW电源：380V/50Hz生产厂家：宜兴鹏鹞阳光环保有限公司8. 控制系统(含机房内电缆)数量：1台规格：配套(内含进口品牌PLC)生产厂家：宜兴鹏鹞阳光环保有限公司9. 机房管道与阀门数量：1批规格：配套材质：ABS/钢生产厂家：宜兴鹏鹞阳光环保有限公司B：Q=5000t/d1. 水射器型号：WNP-3023数量：1只材质：FRP生产厂家：宜兴鹏鹞阳光环保有限公司2. 加药装置数量：1台型号：JY-I材质：PVC外形尺寸：146012601800mm混凝剂类型：PAC混凝剂溶液浓度：5%混凝剂投加量：0-200L/h溶液槽容积：480L储液槽容积：600L投加方式：计量泵功率：0.37kW生产厂家：宜兴鹏鹞阳光环保有限公司3.管道混合器数量：1台生产厂商：鹏鹞集团型号：YX-200规格：DN200材质：FRP流速：0.9-1.2m/s外形尺寸：2701020mm生产厂家：宜兴鹏鹞阳光环保有限公司4. 多介质过滤器数量：3台4.1 本体型号：DGA-3000数量：3台单台处理流量：70t/h过滤速度：8-12m/h工作温度：0-30℃规格：Φ3000×4200材质：钢制环氧防腐反冲洗强度：10L/m2·s工作压力：0.25MPa生产厂家：宜兴鹏鹞阳光环保有限公司4.2 控制阀门数量：3台规格：4-DN200类型：四联组合蝶阀生产厂商：宜兴鹏鹞阳光环保有限公司4.3 压差传感器型号：0-0.5Mpa数量：1只/台4.4 滤料总高度：1200mm无烟煤(d=0.5-1.2mm)：1.26t/台石英砂(D=0.5-2mm)：5t/台卵石垫层(D=2-32mm)：5t/台5. 二氧化氯发生器数量：1台(含投加装置)型号：KW-500二氧化氯产量：500g/h耗盐量：1.6kg盐/kg二氧化氯功率：4.5kW电源：380V/50Hz生产厂家：宜兴鹏鹞阳光环保有限公司6. 控制系统(含机房内电缆)数量：1台规格：配套(内含进口品牌PLC)生产厂家：宜兴鹏鹞阳光环保有限公司7. 机房管道与阀门数量：1批规格：配套材质：ABS/钢生产厂家：宜兴鹏鹞阳光环保有限公司十一、人员配备由于本系统自动化程度较高，基本无需专门人员管理，只需设置1-2名兼职人员管理。
