经纬时间控制器使 用 说 明 书
ZTQ-系列智能时控器(天文钟)说明书
广州华湛电气有限公司说明：本公司保留对产品技术改进，对本说明书作修改而不另行通知之权利。
ZTQ-系列天文钟、智能时控制器使 用 说 明 书一、使用产品用前注意事项1.严禁擅自拆解产品，避免触电和失去保修条件；2.本装置必须由具有专业资格的人员进行安装作业；3.严禁湿手操作控制器，以防发生电击事故；4.产品安装场所应无爆炸危险、无腐蚀性气体、并应注意防潮、防尘；5.产品投入运行后，使用单位应作运行记录，并建立相应的管理制度，6.控制380V 线圈时另一条火线应直接接到线圈上；7.其它未尽事宜，请按电气标准的使用要求使用。
二、用途及适用范围适用于路灯、景观、楼宇、广告灯、学校、医院、公园、体育馆、展览馆、工业园区、机场、铁路等一些需要在经纬模式或定时模式工作的场合使用；主要功能是在经纬模式情况下可以自动随日出日落变化而有规律调整接通和断开之用，还含有定时、手动、光控功能；另外有RS485通讯接口（预留）、星期、节假日功能可定。
三、参数1.供电电源：AC85～260V/50Hz(能适应各种复杂电网)；2.工作温度：-20°C ～75°C ；3.相对湿度：<90%；4.功率损耗：0.2W ～3W ；5.输出回路：4路6.回路功率：1250VA （5A 250VAC ） 6.是否含液晶屏：有7.自带高精度时钟：DS12887(可计算到2100年，断电可工作十年) 8.安装方式：导轨安装 9.设备尺寸：X72*Y96*H59(mm) 四、产品参考图及型号代号意义图1-1（有源款尺寸以及电气接线参考） 图1-2（无源款尺寸以及电气接线参考）图1-3（产品侧面尺寸） 图1-4（型号代号意义）五、界面以及参数设置说明1.按键说明按键功能设置翻页（共7个页循环显示） ← 光标向左移(待机界面无效) → 光标向右移(待机界面无效)＋ 加数或修改时控模式(待机界面无效) － 减数或修改时控模式(待机界面无效)保存 每修改完一个参数需要长按此键超过一秒方可长期保存数据（系统时间不需）K1 单按快速显示第1回路界面，继续按将循环“手开”关“手关”“自动”工作模式K2 单按快速显示第2回路界面，继续按将循环“手开”关“手关”“自动”工作模式K3 单按快速显示第3回路界面，继续按将循环“手开”关“手关”“自动”工作模式K4单按快速显示第4回路界面，继续按将循环“手开”关“手关”“自动”工作模式2.通电第一个显示的界面是待机界面（如图2-1）；待机界面图2-13．通电等待3秒（或在待机状态下按一下“设置”键）后出现第一个设置界面为系统时间和经纬度设置（如图2-2），按“→”或“←”移动光标到相应参数再按“＋”或“－”进行修改数据（经纬度设置完后需按“保存”键保存参数）；系统时间和经纬度设置图2-24输出回路设置界面（如图2-3）；按“→”或“←”移动光标到相应参数再按“＋”或“－”进行修改数据，最后长按一秒钟“保存”键进行参数保存，在经纬模式下在设置参数前请先按“保存”键（注：每一个参数都需要保存一次数据）；图2-35.光控设置（如图2-4）；“当前”上面的数是光控采集回的环境光线程度，只有采集回来的数值小于设置的数值对应回路才会开启，如图1-4所示只有第三路会开启，回路设置的光控值小于5的不开启光控功能。
经纬光控智能路灯时控器使用说明
北京
E116° N39°54'
28'
南京
上海
E121° N31°14'
29'
杭州
天津
E117° N39°09'
11'
长沙
重庆
E106° N29°32'
32'
南昌
E126°
哈尔滨
N45°45' 武汉
41'
长春
E125° N43°52'
19'
成都
沈阳
E123° N41°50'
24'
贵阳
E111°
呼和浩特
et30x光控经纬度时控器采用先进的嵌入式微型计算机控制技术融经纬度控制光控功能和普通时控器三大功能为一体的多功能高级时控器时控开关根据一年四季变化规律和地球自转和绕太阳公转的原理全球任何一个地区均具有唯一经纬度的原则计算出该地区的日出日落时间而且可以认为进行修正调整以适应不同地理环境的需要
灯联网 ET30x 光控经纬度时控器采用先进的嵌入式微型计 算机控制技术，融经纬度控制、光控功能和普通时控器三大功能 为一体的多功能高级时控器（时控开关）， 根据一年四季变化规 律和地球自转和绕太阳公转的原理，全球任何一个地区均具有唯 一经纬度的原则，计算出该地区的日出日落时间，而且可以认为 进行修正调整，以适应不同地理环境的需要；根据节能需要可以 将光控探头（功能）与经纬度和时控功能同时启用，将达到最佳 节能效果。
E119° N26°05'
18'
E121° N25°03'
28'
31'
太原
E112° N37°52'
SZ系列GPS标准时间同步钟说明书
SZ系列GPS标准时间同步钟说明书SZ系列GPS标准时间同步钟说明书目录1,装置概述............................................................1 2,技术参数 (2).............................................................................................................................. .................2 2.2 主要技术指标.................................................................................................................................. ..........................................2 2.3 机械结构.................................................................................................................................. .. (3)3,通讯规约............................................................5 3.1 规约1.................................................................................................................................... ......................................................5 3.2 规约2(BJT)........................................................................................................................... ...............................................5 3.3 规约3(IRIG―B)................................................................................................................... (6)4,装置说明............................................................7 4.1 SZ-2UA GPS标准时间同步钟.................................................................................................................................. .. (7)4.2 SZ-4U GPS标准时间同步钟.................................................................................................................................. . (8)4.3 SZ-5000 GPS双机冗余系统.................................................................................................................................. ..............10 4.4 SZ-IRIG-B扩展器.................................................................................................................................. ................................17 4.5 SZ-TM12/14/22/24同步脉冲扩展器 (1)84.6 SZ-*****扩展器.................................................................................................................................. (20)4.7 SZ-FIB81/82,SZ-FIB91/92光纤收发器 (21)4.8 SZ―LED远距离显示器.................................................................................................................................. .. (23)5,使用说明...........................................................25 5.1 开机步骤.................................................................................................................................. ................................................25 5.2 液晶显示.................................................................................................................................. ................................................25 5.3 装置调试注意事项.................................................................................................................................. ...............................25 SZ系列GPS标准时间同步钟说明书1 1,装置概述随着电力系统自动化技术的发展,系统对时间统一的要求越来越迫切,对时间的同步精度要求越来越高.由南自电网控制技术有限责任公司研制的SZ系列GPS标准时间同步钟就是专门为电力系统的自动化提供高精度时间基准的时间同步设备.该设备以美国导航星全球定位系统(GPS)为时间基准,时间同步精度1μs.它选用美国专业生产厂家生产的GPS接收机部件进行二次开发研制而成.装置可以同时跟踪视场内的12颗GPS卫星,自动选择最佳卫星进行定位,定时,装置支持IRIG-B码对时输入接口,作为GPS卫星定时信号的后备.输出与协调世界时UTC时间同步精度为1μs的秒(1PPS),分(1PPM),时(1PPH)定时脉冲和北京时间的钟面,还可实现工频量的测量,外部事件(SOE)产生的时刻记录,并按照一定格式经串行口分别输出日期,时间,周波钟,周波数,钟差,事件产生时刻和安全运行天数等信息,装置同时支持网络NTP,SNTP对时接口,供电力系统需要标准时间尺度的各种自动化装置使用.本设备采用单片机控制,软硬件结合的技术设计,充分利用GPS接收组件的潜力.因此系统具有可靠性高,功能多,精度高,性价比好和操作方便等特点,完全可以满足电力系统时间同步要求.它的使用推广,将大大促进电力系统的事故分析,故障测距和继电保护等自动化技术的发展.SZ系列GPS标准时间同步钟装置由标准同步钟本体和时标信号扩展装置组成,时标信号扩展装置包括对时脉冲扩展装置,时间报文扩展装置,IRIG-B码扩展装置,对时信号通道中继装置,双机系统切换装置等系列装置.装置设计采用模块化方式,除了提供本说明书中的典型配置方式外,可根据现场的实际需要方便扩展组合,具有广泛的适用性. SZ系列GPS标准时间同步钟说明书22,技术参数2.1 环境参数环境温度范围: a) 工作温度:-10 ～+55℃; b) 贮存,运输极限环境温度:-25 ～+75℃ ; 相对湿度: 5% ～95%(最大绝对湿度28g/m3); 大气压力: 86 KPa ～106 KPa. 2.2 主要技术指标1) 接收频率:1575.42MHz,可同时跟踪8～12颗GPS卫星.2) 天线射频灵敏度:-166dbw,天线馈线长度30～200米馈线(馈线长度超过30米订货时应注明). 3) 捕获时间:20秒～2分钟. 4) 1PPS 输出:TTL电平/RS485电平准时沿: 上升沿,上升时间≤50ns 上升沿的时间准确度≤1μs 脉冲宽度:约50ms空接点准时沿: 上升沿,上升时间≤120ns 上升沿的时间准确度≤2μs 脉冲宽度:约50ms 5) 1PPM输出TTL电平/RS485电平准时沿: 上升沿,上升时间≤90ns 上升沿的时间准确度≤2μs 脉冲宽度:约100ms空接点准时沿: 上升沿,上升时间≤150ns 上升沿的时间准确度≤2μs 脉冲宽度:约100ms 6) 1PPH输出空接点准时沿: 上升沿,上升时间≤2μs 上升沿的时间准确度≤2μs 脉冲宽度:约1000ms 7) 接口电路:SZ系列GPS标准时间同步钟说明书38) IRIG-B(DC)非调制信号: TTL电平0～5V;RS232电平电气特性符合GB/T6107-2000; RS485电平电气特性符合EIA/485; 9) IRIG-B(AC)调制信号: 载波频率:1kHz;信号幅值(峰-峰值):高:≥10V,低:符合3:1调制比要求; 输出阻抗:600欧姆,隔离输出.10) 静态空接点(光隔离)输出:允许外接电压≥250V DC(订货时应注明). 11) 有源脉冲输出:5V,24V或220V有源脉冲(订货时应注明). 12)GPS主时钟内部守时准确度优于8107-×.13) 显示:十四位LCD显示,显示内容包括日期,时间,卫星数.14) 串行口:输出编码(年月日时分秒),工频钟时间(时分秒),钟差,周波数和突发事件产生的时刻, 每秒发一次.输出有RS232电平和RS485电平.15) 告警接点输出:电源中断,外部时间基准信号消失,输出信号出错告警. 16) 电源:每台设备均为双电源供电输入电压范围:交流220V或直流110V～220V±10% 最大输出功率:15W 输入频率范围:47～63Hz 2.3 机械结构SZ系列GPS标准时间同步钟说明书4机箱尺寸为标准的19英寸N*U工业机箱.1U机箱定位孔间距为34mm; 2U机箱定位孔间距为76mm; 4U 机箱定位孔间距为101.6mm. 2U机箱尺寸及开孔图(单位:mm) SZ-2UA 标准时间同步钟1PPSSZ系列GPS标准时间同步钟说明书53,通讯规约SZ系列GPS既可以采用报文方式软件对时,又可以采用脉冲方式硬对时,其中报文方式的通讯规约如下. 3.1 规约1接口标准:RS232或RS422/RS485通讯速率:2400bps,4800 bps,9600 bps可选数据位:8位(ASCⅡ码) 起始位:1位停止位:1位校验位:无输出报文格式:报文中必须的时间信息应采用下表格式: 串口时间报文格式S T h h m m s s D D M M Y Y Y Y V V P P C A 同步标志帧头时十位时个位分十位分个位秒十位秒个位日十位日个位月十位月个位年千位年百位年十位年个位卫星求解卫星求解卫星数量十位卫星数量个位校验字节标准时结束报文说明:与秒脉冲(PPS)的前沿对齐,装置收到卫星信号则发送字符S,装置失步就停发字符S,S的ASCII 码为53H;为发送时间信息的信息头,T的ASCII码为54H;然后依次是小时的十位,个位,分钟的十位,个位……直到年的个位信息,分别为0-9的ASCII码(30H-39H);VV为卫星求解,有效发30H30H, 卫星求解无效发3FH3FH;PP为接收到的卫星数量,为0-9的ASCII码(30H-39H);校验字节是小时的十位,个位,分钟的十位,个位……直到卫星数量个位信息逐字节异或后再非运算的结果(即:异或非校验); 为发送时间信息的信息结尾,A的ASCII码为41H.报文发送时间:每秒输出,每分输出或根据请求输出1次(帧),或用户指定的方式输出. 3.2 规约2(BJT)接口标准:RS232或RS422/RS485 通讯速率:4800bps 数据位:8位(ASCⅡ码) 起始位:1位停止位:1位校验位:无输出报文格式: SZ系列GPS标准时间同步钟说明书6语句1:BJT,YYMMDD,hhmmss,±XXXX.XX,HHFFPP, ff.f1f1f1语句2:SOE,YYMMDD,hhmmss,UUUUUU 语句3:ERR, YYMMDD,hhmmss其中:BJT表示北京时间,SOE表示外部事件,ERR表示信号丢失或接收卫星少于3颗.YY为年,MM 为月,DD为日,hh为时,mm为分,ss为秒,UUUUUU为微秒,±表示钟差的符号,XXXX.XX为钟差值(标准钟―工频钟),单位为秒,HHFFPP分别为工频钟的时,分,秒.ff为周波数的两位整数部分,f1f1f1为周波数的三位小数部分.(如年份需要四位表示,即YYYY,请说明) * 正常情况,只发语句1; * 有外部事件时,发语句2;* 当出现信号丢失或接收的卫星少于3颗时,发告警语句3.语句3中的YYMMDD,hhmmss,表示失星时的年,月,日,时,分,秒.串口输出年,月,日,时,分,秒,工频时间,钟差,周波数和外部事件产生的时刻(准确到微秒), 每秒发送一次,起始位与标准秒的同步误差小于0.2ms. 3.3 规约3(IRIG―B)数据格式:秒,分,时,一年中的第n天,每秒发送一次,内含100个脉冲.分直流码和交流码两种. SZ系列GPS标准时间同步钟说明书7 4,装置说明4.1 SZ-2UA GPS标准时间同步钟4.1.1. 结构说明标准2U工业机箱,组屏方便,其尺寸为482.6(宽)mm×88.90mm(高)×290mm(深). 4.1.2.功能配置显示: 6位LCD和8位LCD两个显示窗口;串行口: 4个RS232/485串行口输出报文对时,出厂配置为串口默认输出规约1,如有特殊需求订货时应注明.。

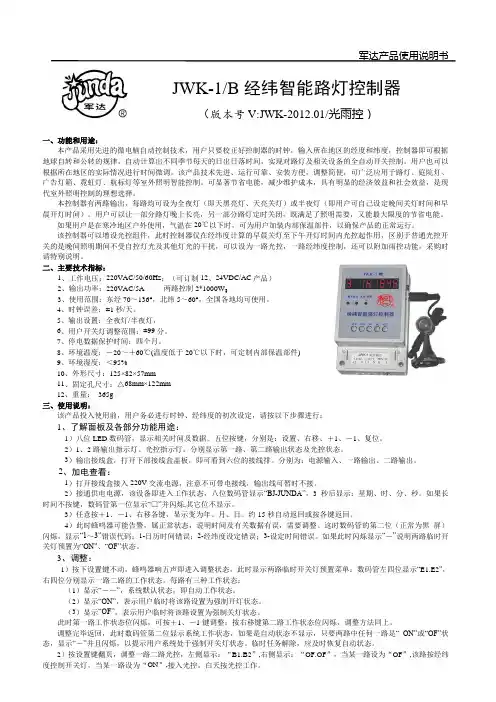

经纬度路灯控制器
军达产品使用说明书一、功能和用途：本产品采用先进的微电脑自动控制技术，用户只要校正好控制器的时钟，输入所在地区的经度和纬度，控制器即可根据地球自转和公转的规律，自动计算出不同季节每天的日出日落时间，实现对路灯及相关设备的全自动开关控制。
用户也可以根据所在地区的实际情况进行时间微调。
该产品技术先进、运行可靠、安装方便，调整简便，可广泛应用于路灯、庭院灯、广告灯箱、霓虹灯、航标灯等室外照明智能控制。
可显著节省电能，减少维护成本，具有明显的经济效益和社会效益，是现代室外照明控制的理想选择。
本控制器有两路输出，每路均可设为全夜灯（即天黑亮灯、天亮关灯）或半夜灯（即用户可自己设定晚间关灯时间和早晨开灯时间）。
用户可以让一部分路灯晚上长亮，另一部分路灯定时关闭，既满足了照明需要，又能最大限度的节省电能。
如果用户是在寒冷地区户外使用，气温在20℃以下时，可为用户加装内部保温部件，以确保产品的正常运行。
该控制器可以增设光控组件，此时控制器仅在经纬度计算的早晨关灯至下午开灯时间内光控起作用，区别于普通光控开关的是晚间照明期间不受自控灯光及其他灯光的干扰，可以设为一路光控，一路经纬度控制，还可以附加雨控功能，采购时请特别说明。
二、主要技术指标：1、工作电压：220VAC/50/60Hz ；（可订制12、24VDC/AC 产品） 2、输出功率：220VAC/5A 两路控制2*1000W ；3、使用范围：东经70～136°，北纬5～60°，全国各地均可使用。
4、时钟误差：±1秒/天。
5、输出设置：全夜灯/半夜灯，6、用户开关灯调整范围：±99分。
7、停电数据保护时间：四个月。
8、环境温度：－20～＋60℃(温度低于20℃以下时，可定制内部保温部件)9、环境湿度：＜95% 10、外形尺寸：125×82×57mm 11、固定孔尺寸：△68mm×122mm 12、重量： 365g 三、使用说明：该产品投入使用前，用户务必进行时钟、经纬度的初次设定，请按以下步骤进行：1、了解面板及各部分功能用途：1）八位LED 数码管，显示相关时间及数据。
经纬软件操作说明书2
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载经纬软件操作说明书2地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容经纬软件操作说明书2应广大网友的要求，现将重要章节全部贴出来。
速学五步曲第一步：输入过程在帮层、底层或里层输入的是部位，结束时自动封闭外轮廓，所以应先输轮廓线后输入其他元素，而在样层输入可以是任意线条，无所谓先后。
鼠标左键：定点键（确认键）ALT+鼠标右键：退点键（取消键）SHIFT+鼠标左键：顶点键CTRL+鼠标左键：角点键鼠标右键或ESC键：结束键（完成键）按住鼠标的中键并拖动：放大或缩小显示比例按住鼠标的右键并拖动：移动显示窗口按“+”键或“－”键：将鼠标所在位置移到工作区的中心并进行放大或缩小缩小后屏幕出现的表示为整个坐标系的原点（0，0）按回车键（Enter）：满屏显示所有的部位按CTRL+回车键（Enter）：恢复原始显示比例，即输入框的大小运行扫描面板(scnp.exe)，文件记数自动调整为1，表明即将生成的文件为1.BMP，按回车扫完后文件记数自动加1，也可以更改记数值从其他数开始。
打开预览可对扫描效果进行查看，并确定适当的阀值。
在所有本批样板被扫描完后，任务切换到JWXY软件界面，按Alt+1则可读入1.BMP,按Alt+2则可读入2.BMP，依次类推，也可按Ctrl+2、Ctrl+3…一次性读入几个BMP文件。
常见问题：¨ 样板无法调进¨ 样板质量不好¨ 出现扫描程序错误解决办法：¨ 扫描生成的文件类型必须是BMP格式¨ 扫描类型必须是黑白二值¨ 扫描分辨率应控制在100DPI – 300DPI¨ 扫描阀值进行调整¨ 扫描仪是否跟电脑连接好图像描线输入（点阵图点序图）扫描过程同上；任务切换到JWXY软件，在[设定]里打开“内线扫描”选项；按ALT+?读入扫描文件；在[编辑]菜单中选上“图象吸附”，或按CTRL+1；在[鞋样描入] 菜单中选择“曲线”；对着白色的线路进行手工描线，不用对着很准，电脑会自动吸附住落点；选用[插入背景]功能可在屏幕上自由描线，如鞋底花纹的对照描入；数字化仪输入（点序图）按F7键，转向数字化仪定标器工作按F9键结束定标器工作，转向鼠标工作WACOM四个键：左：退点键(取消键)右：结束键(完成键)上：定点键(确认键)下：顶点键Calcomp四个键：0：定点键(确认键)1：退点键(取消键)2：顶点键3：结束键(完成键)移动十字标到数字化仪右下角，选择某个元素后按“定点键”，即可切换到相应的输入模式菜单说明曲线用于描入鞋样部位的外轮廓线和内部线直线同上圆弧同上定针按顶点键可随时输入定针点鞋号按住定点键不放，拖动十字标确定方向后放开水平指示扩缩5mm的方向，即楦头的长度方向，却省为数字化仪的物理水平牙尖标记内外怀，移动十字标到轮廓线旁，按定点键自动生成图案按定点键后，拖动十字标确定方向，再按定点键字串按定点键后，弹出对话框输入文字，再选确认常见问题：现象：十字标不动或停在左下角原因：1、数字化仪在开机前已打开2、参数不对3、电脑串口有问题解决办法：1、关掉数字化仪，重新打开2、参考附录重新设置参数现象：十字标在屏幕上乱跳原因：1、定标器内的电池不足2、数字化仪板上的参数不对解决办法：1、更换7号电池2、参考附录重新设置参数第二步：选定鞋号[设定参数]用鼠标对准参数位置：按鼠标左键增加号数或选下个按鼠标右键减少号数或选上个三个主要参数：鞋类：有男鞋、女鞋、童鞋、婴儿四种类型鞋号：代表中号（基本码）的尺寸，如250代表40码，在标准模式下鞋号决定了本码参数里的楦底样长和楦跖围长的数据参数模式：Ø 标准：根据鞋类、鞋号查表得出楦底样、楦跖围及长宽码差数据Ø 自定：用软皮尺测量楦头的底样长和跖围长，将数据输入到本码参数中，同样可以自己定义长宽码差数据，但必须保证这四个数据的正确性号标：可以选择统一、中国、法国、英国、美国，它决定了各个国家规定的不同鞋楦数据扩缩范围：用整套样板的最小码和最大码来表示半码/全码：表示扩缩的幅度，可以选择一个圈或两个圈当前号：在单号显示状态下，表示当前选择显示的号选择[其它]-[本码参数]功能或按F8弹出本码参数对话框，参数区的内容均可以在对话框中输入，效果同在屏幕右上角改一样。
KTY使用说明书
目次1 仪器概述 (1)1.1 功能及用途 (1)1.2 主要性能指标 (1)1.3 仪器基本工作原理 (1)2 仪器组成 (2)2.1 主机 (3)2.2 供电指示盒 (5)2.3 脚架 (5)2.4 联接电缆 (5)2.5 附件 (6)3 寻北操作介绍 (6)3.1 测前准备 (6)3.2 寻北测量 (6)3.3 方位测量 (7)3.4 操作注意事项 (7)4 供电及充电操作介绍 (8)4.1 陀螺仪供电使用 (8)4.2 陀螺仪电池充电 (8)5 仪器常数的标定及键入 (8)5.1 仪器陀螺方位角的测定 (8)5.2 仪器常数的计算 (9)5.3 常数的键入 (9)6 仪器的检校 (9)6.1 陀螺仪悬带零位修正 (9)6.2 陀螺仪纬度输入 (10)6.3 经纬仪自准直望远镜校正 (10)6.4 经纬仪竖盘指标差校正 (11)6.5 经纬仪其它指标校正 (11)7 仪器的维护与保养 (11)7.1 仪器的日常维护 (11)7.2 使用中的注意事项 (12)1仪器概述1.1功能及用途Y/JTD-2陀螺经纬仪是一款全自动、全天候精密定向仪器。
在满足使用条件的前提下，可快速实现真北方位角的测量。
该仪器具有体积小、重量轻、操作方便、测量快速等特点。
在民用范围内，可广泛应用于矿山、隧道及井下的定向作业。
在军事上，可为远程武器、火炮、雷达及其它设施提供方位基准及方向基准边、棱镜法线的标定。
1.2主要性能指标a) 一次定向中误差：≤30″；b) 一次定向测量时间：≤6min；c) 使用环境温度：-20℃～+50℃；d) 重量：≤13kg；e) 使用寿命：≥1000h。
1.3仪器基本工作原理摆式陀螺的基本构成包括陀螺敏感部、悬丝等。
陀螺敏感部由一根金属合金丝悬挂，一台高速旋转的陀螺电机安装在陀螺敏感部内部，陀螺敏感部的质心位于其悬挂点下方，这样就构成了一个受重力约束的二自由度陀螺，由于其形式类似单摆，因此称摆式陀螺。
GPS自动校时微电脑时控开关
产品使用说明书JSK-4/GPS自动校时微电脑时控开关产品使用说明书一、功能和用途：本产品采用先进的微电脑自动控制及GPS定位技术，接收免费的GPS-UTC时间信息，自动校准本地日历时钟（累积误差小于0.5秒）；并可接收显示当地GPS经纬度信息。
控制器有两路输出，每路可设置5组开关时间，每组开关时间为：时、分可调，按天循环。
自动控制输出的开启和关闭，可广泛应用于多个控制点需要同步协调动作的场合。
如果用户是在寒冷地区户外使用，气温在20℃以下时，可为用户加装内部保温部件，以确保产品的正常运行。
如果不使用GPS功能，本控制器的应用同普通时控开关。
本产品可接受用户定制，如精确到秒，年定时，多组定时，特殊定时等。
二、主要技术指标：1、工作电压：220VAC/50/60Hz；（可订制12、24VDC/AC产品）2、输出功率：220VAC/5A两路控制2*1000W；3、时钟误差：<0.5秒（不使用GPS功能±1秒/天）。
4、输出设置：全夜灯/半夜灯，5、环境温度：－20～＋60℃(温度低于20℃以下时，可定制内部保温部件)6、环境湿度：＜95%7、外形尺寸：125×82×68mm8、固定孔尺寸：68mm×122mm9、重量：365g三、使用说明：1、了解面板及各部分功能用途：1）八位LED数码管，显示相关时间及数据。
2）五位按键，分别是：设置、右移、＋1、－1、复位。
3）两路输出指示灯，分别显示输出状态；GPS指示灯，常亮为无GPS信息，闪烁为收到GPS信息。
4）输出接线盒，打开下部接线盒盖板，即可看到六位的接线排。
分别为：电源输入、一路输出、二路输出。
2、加电查看：1）打开接线盒接入220V交流电源，注意不可带电接线，输出线可暂时不接。
接好GPS天线，天线务必放在接收比较好的位置，如户外，窗口。
2）接通供电电源，该设备即进入工作状态，八位数码管显示“BJ-JUNDA”，3秒后显示：星期、时、分、秒。
经纬时间控制器使 用 说 明 书
１．仪器安装好后，通电，仪器显示‘智能路灯控制器’字样，约２秒后自动进入显示工作界面， 如图１所示
显示的内容有：日期、时间、当天日出和日落时间、３路的开关灯状态。 ２．按‘SET’键，仪器进入时间和地理位置设置界面，如图２所示
按‘－>’光标键选择要修改的对象，按‘＋’加１键、‘－’减１键，修改对象的值。 ３．按‘SET’键，仪器进入开关灯时候设置界面，如图３所示：
五、技术参数
工作电压：AC 85~265V 工作温度：－20℃~70℃ 功率损耗：≤１.２W 时间误差：＜1 分钟每年 可根据客户要求定制多种语言版
负载能力：≤5A 每路 掉电维持：＞10 年 外形尺寸：164*101*51mm 重 量：400g
开孔 156*92 mm
ห้องสมุดไป่ตู้
经纬度智能路灯控制器用微电脑对室外照明灯进行智能化自动控制。即根据季节光照变化，按所在 地区日出日落每天自动修正后控制开、关灯时间，避免了经常用人工修正的麻烦。广泛应用于路灯、 广告灯、航标灯、高速公路照明灯、庭园灯等所有室外照明灯具的自动控制(包括半夜灯)，并明显改 善控制质量，减少维修、节省电能和延长照明器件的使用寿命。
5．手动操作，方便进行设备检修。 第１路关闭的情况下，长按‘F1’键，则可以接通第１路，反则关闭第１路； 第２路关闭的情况下，长按‘F2’键，则可以接通第 2 路，反则关闭第 2 路； 第 3 路关闭的情况下，长按‘F3’键，则可以接通第 3 路，反则关闭第 3 路； 注：防止误操作，长按时间约１秒。
一、性能特点
１．以高速微处理器为核心，大屏幕 LCD 显示屏，轻触按钮操作。 ２．内嵌高精度实时日历和时钟，即使在工业现场等极端恶劣工作环境中，仍保证时间误差<1 分钟
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用说明书
经纬度时间控制器“节电节能、绿色照明”的户外照明控制产品； （一）经纬度时间控制器克服了传统钟控、光控城市路灯的缺点，具有根据经纬度每天自动调整开 关灯时间、多回路控制、预存多套开关灯方案、光控等多种功能，既可独立控制，又可联网控制。 实现了户外照明的智能化控制，实现城市道路照明的集中控制与管理，既达到了节电节能，又实现 了城市功能现代化管理的目的。可广泛应用于城市道路、工厂、住宅小区、户外广告等的照明智能 控制。 （二）该经纬度智能控制器具有半夜灯、全夜等功能，达到在适度照明的同时实现节电节能的目的。 公司产品已广泛应用于全国各地的道路照明,市政工程及工厂、校园、住宅、户外广告等领域。
按‘－>’光标键选择要修改的对象，按‘＋’加１键、‘－’减１键，修改对象的值。 4．按‘SET’键，仪器进入光敏度控制设置界面，如图 4 所示：
S－093 智能路灯控制器
注： ‘１>’表示第１路； ‘经纬开’表示开灯时间会根据日出日落时间自动修正； ‘固定开’表示开灯时间为固定不变； ‘经纬关’表示关灯时间会根据日出日落时间自动修正； ‘固定关’表示关灯时间固定不变； ‘光控√’表示选用光控功能，设置光敏强度； ‘光控×’表示不选用光控功能；
者两种时控模式的逻辑组合。 ５．带光控功能，采用模糊数学方法处理自然光的变化，在阴雨天实现自动开灯。 ６．具有工业标准的 RS485 通讯接口，应用 Modbus 通讯规则，实现控制设备的“遥控、遥测、遥
信”功能。 ７．更为人性化的“手动控制”设计思路，用户即可对受控设备进行常规调试与检修。 ８．全部采用工业级进口芯片，适用温度－20℃至＋70℃。采用开关电源供电，适用电压范围宽：
五、技术参数
工作电压：AC 85~265V 工作温度：－20℃~70℃ 功率损耗：≤１.２W 时间误差：＜1 分钟每年 可根据客户要求定制多种语言版
负载能力：≤5A 每路 掉电维持：＞10 年 外形尺寸：164*101*51mm 重 量：400g
开孔 156*92 mm
经纬度智能路灯控制器用微电脑对室外照明灯进行智能化自动控制。即根据季节光照变化，按所在 地区日出日落每天自动修正后控制开、关灯时间，避免了经常用人工修正的麻烦。广泛应用于路灯、 广告灯、航标灯、高速公路照明灯、庭园灯等所有室外照明灯具的自动控制(包括半夜灯)，并明显改 善控制质量，减少维修、节省电能和延长照明器件的使用寿命。
二、编程操作
１．仪器安装好后，通电，仪器显示‘智能路灯控制器’字样，约２秒后自动进入显示工作界面， 如图１所示
显示的内容有：日期、时间、当天日出和日落时间、３路的开关灯状态。 ２．按‘SET’键，仪器进入时间和地理位置设置界面，如图２所示
按‘－>’光标键选择要修改的对象，按‘＋’加１键、‘－’减１键，修改对象的值。 ３．按‘SET’键，仪器进入开关灯时候设置界面，如图３所示：
三、安装接线图
S－093 智能路灯控制器
四、注意事项
１．本仪器每路所控制的电流不得大于 5Ａ，如大于 5Ａ，请通过交流接触器扩容； ２．如控制不准确，请检查当前时间、日期、东经、北纬、开关灯时间是否有误； ３．如仪器正常工作，但不能开灯，请检查外接保险丝是否烧断，交流接触器是否吸合； ４．如开关灯时间不能随日出日落时间自动修正，请检查是否‘经纬开’和‘经纬关’； ５．如有质量问题，请与厂家联系，切勿自行打开，否则不予以保修。
5．手动操作，方便进行设备检修。 第１路关闭的情况下，长按‘F1’键，则可以接通第１路，反则关闭第１路； 第２路关闭的情况下，长按‘F2’键，则可以接通第 2 路，反则关闭第 2 路； 第 3 路关闭的情况下，长按‘F3’键，则可以接通第 3 路，反则关闭第 3 路； 注：防止误操作，长按时间约１秒。
一、性能特点
１．以高速微处理器为核心，大屏幕 LCD 显示屏，轻触按钮操作。 ２．内嵌高精度实时日历和时钟，即使在工业现场等极端恶劣工作环境中，仍保证时间误差<1 分钟
/年。 ３．根据地球自转和公转的规律，自动高精度计算当地的天黑天亮时间，自动调整控制时间，计算
精确度高，适用地区范围：全球。 ４．在线可编程时间控制模式，即可选择一般意义上的定时器控制，也可以选择经纬时间控制，或
ＡＣ ８５～２６５Ｖ 。 ９．三路继电器控制输出，每路控制可独立设定，最大电流可达５Ａ，需要更大功率控制时可直接
连接交流接触器进行扩容。 １０．全塑料嵌入式外壳设计，并带有防尘盖设计，更适合电箱的嵌入式安装，采用进口 EPT 面膜
材料，在防尘防潮方面表现更出色，具有更长
