福克斯加装后摄像头
后摄像头安装教程
后摄像头安装教程
安装后摄像头的步骤如下：
1. 准备工具和材料：后摄像头、螺丝刀、连接线、电钻、胶带、钳子等。
2. 确定安装位置：首先确定你想要安装摄像头的位置。
通常情况下，后摄像头应该安装在车辆的尾部中央位置，以便获取最佳视野。
3. 打开车辆尾部面板：使用螺丝刀等工具拆卸车辆尾部面板，暴露出安装摄像头的位置。
4. 验证线路：在开始安装之前，最好先验证线路，确保摄像头可以正常工作。
连接摄像头和显示屏，然后打开车辆的倒车档，观察显示屏上是否能正常显示图像。
5. 固定摄像头：使用钻孔器在安装位置上打孔。
然后使用螺丝和螺母将摄像头固定在车辆上。
确保摄像头安装稳固，不会晃动或松动。
6. 连接电源和信号线：根据摄像头的说明书，将电源线和信号线连接到车辆的电源和显示屏上。
使用胶带或者针对汽车电路的专用连接器来固定线路，避免线路松动或短路。
7. 完成安装：确认线路连接正确后，重新安装车辆尾部面板，确保摄像头和线路不被损坏或者刮擦。
8. 测试：重新打开车辆倒车档，观察显示屏上是否可以正常显示后方图像。
确保摄像头安装正确，并且图像清晰可见。
以上就是关于后摄像头的安装教程，希望能对您有所帮助。

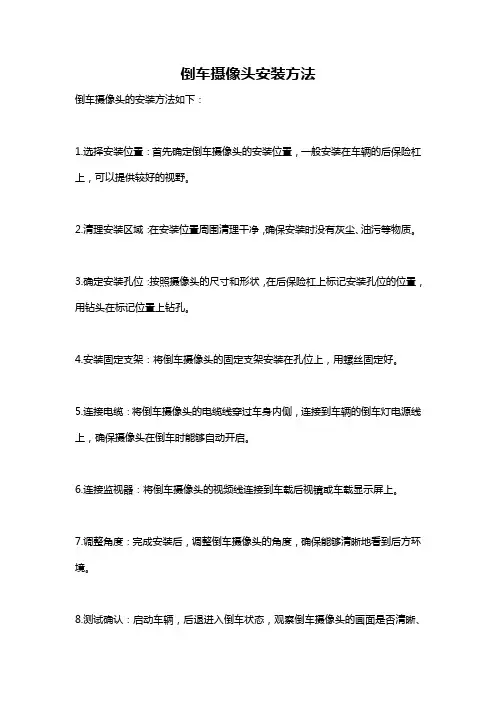

倒车摄像头安装方法
倒车摄像头安装方法
倒车摄像头的安装方法如下：
1.选择安装位置：首先确定倒车摄像头的安装位置，一般安装在车辆的后保险杠上，可以提供较好的视野。
2.清理安装区域：在安装位置周围清理干净，确保安装时没有灰尘、油污等物质。
3.确定安装孔位：按照摄像头的尺寸和形状，在后保险杠上标记安装孔位的位置，用钻头在标记位置上钻孔。
4.安装固定支架：将倒车摄像头的固定支架安装在孔位上，用螺丝固定好。
5.连接电缆：将倒车摄像头的电缆线穿过车身内侧，连接到车辆的倒车灯电源线上，确保摄像头在倒车时能够自动开启。
6.连接监视器：将倒车摄像头的视频线连接到车载后视镜或车载显示屏上。
7.调整角度：完成安装后，调整倒车摄像头的角度，确保能够清晰地看到后方环境。
8.测试确认：启动车辆，后退进入倒车状态，观察倒车摄像头的画面是否清晰、
稳定，确认安装无误。
注意事项：
- 在安装过程中，要小心避免损坏车辆的线束和其他部件。
- 如果安装过程过于复杂或您不具备专业知识和技能，建议请专业人士进行安装。
- 根据不同的摄像头类型和品牌，安装方法可能会略有不同，请按照实际情况进行操作。
行车记录仪后摄像头安装方法
行车记录仪后摄像头安装方法行车记录仪后摄像头的安装方法是比较简单的，只需要按照以下步骤进行操作即可。
首先，确认安装位置。
后摄像头一般安装在车辆的后部玻璃上，可以选择安装在右侧或左侧，视个人喜好而定。
安装位置应选择在不会阻碍驾驶视野的地方，同时能够充分覆盖到车辆的后方。
然后，准备安装工具。
安装过程中需要使用螺丝刀、电钻、胶水或双面胶等工具。
确保这些工具齐全，并且在安装时小心使用。
接下来，清洁安装位置。
用干净的清洁布或纸巾清洁好安装位置，以去除灰尘和杂质，从而确保胶水或双面胶能够更好地粘紧。
然后，安装摄像头。
将行车记录仪的后摄像头固定在选择好的安装位置上。
如果使用胶水，可以将胶水涂抹在摄像头的背面，并将其粘贴在玻璃上。
如果使用双面胶，可以将一面贴在摄像头背后，另一面贴在玻璃上，然后将其压紧粘贴。
如果使用螺丝固定，可以使用电钻先在玻璃上打孔，然后用螺丝刀将摄像头固定。
接着，连接线路。
将后摄像头的线路与行车记录仪的主机连接，确保连接牢固且正确，以保证信号传输的畅通。
最后，测试并调整。
完成所有安装步骤后，可以启动行车记录仪，检查后摄像头是否正常工作。
可以通过查看行车记录仪的显示屏或手机App上的视频画面来确认。
若发现画面模糊、颠倒或者无法显示，可能需要调整后摄像头的角度或重新连接线路。
注意事项：1. 安装时应避免将摄像头遮挡住，以免影响影像的清晰度。
2. 安装时应尽量避免使用钉子或其他损坏车辆的工具。
3. 在使用胶水或双面胶固定时，应按照说明书上的要求进行，以确保固定牢固。
4. 为了确保拍摄到最佳效果，可根据个人需求调整摄像头的角度。
(武汉音响改装)福特翼虎装360度全景倒车影像、行车记录仪
福特翼虎加装360度全景倒车影像、行车记录仪
来源：武汉鑫南贸
改装车型：福特翼虎
改装项目：360全景系统
1.专车专用360度实景无缝拼接，无死角。
2. 360度4路视频实时行车记录，标配8G内存，支持遥控操作回放。
3.一键自动调教，准确，方便快捷。
4.前后摄像头专车专用，安装方便。
5.左右摄像头原厂设计方式，原厂品质，直接更换后视镜底壳。
6.后视镜底壳自带LED灯，增强夜视效果。
7.自动行车记录可扩展内存32G。
8.不影响原车外观。
用专用打孔钻在后视下打孔
装上摄像头
接上转向灯线
后视安装完成
进过引擎室的线要经过特殊处理，防高温、防老化
专车专用，前摄像头刚好卡在通风格栏中
后视安装完成
接下来把前、后、左、右摄像头输入线对应插入360℃模块中，藏进储盒内部
专业调试
前景
后景左景
右景。
车后摄像头线安装方法
车后摄像头线安装方法
1. 准备工具和材料：后摄像头、车尾线(连接摄像头和显示屏的线)、工具包(螺丝刀、电工胶布、钳子等等)；
2. 找到适合安装摄像头的位置：可以选择在车尾上方的中央位置，确保视野范围最广、最清晰；
3. 使用螺丝刀取下后背板：根据车型不同，需要拧下一些螺丝或者使用其他工具卸下后背板；
4. 安装摄像头：根据摄像头的型号和安装方式，选择合适的位置并进行固定。
使用钳子将后摄像头线从车尾线孔穿过，固定在摄像头上；
5. 连接电源：将摄像头的电源线与车辆电源线连接，确保摄像头正常工作。
如果需要，可以使用电工胶布或接线端子来固定连接；
6. 设置线路：将车尾线分别连接到摄像头和显示屏上。
根据显示屏的位置，可以将车尾线从车内线路穿过到显示屏位置，并连接到显示屏上；
7. 重装后背板：将后背板重新安装到原位，确保所有螺丝已经拧好。
检查一遍所有连接是否牢固，确保摄像头和线路不会受到外力的影响或损坏；
8. 测试摄像头：启动车辆，并在仪表盘上打开后摄像头的显示，测试摄像头是否正常工作，画面是否清晰。
根据需要，可以调整摄像头的视角和位置，以获得更好的视野效果；
9. 调整显示屏设置：根据需要，调整显示屏的亮度、对比度等设置，以获得最佳效果；
10. 完成安装：一切正常后，将所有工具和材料整理好，确保安装完毕并且线路隐藏安全。
行车记录仪后摄像头安装方法
行车记录仪后摄像头安装方法
行车记录仪后摄像头的安装方法是一个相对简单但需要细心和耐心的过程。
正
确的安装不仅可以保证行车记录仪后摄像头的正常使用，还能最大程度地保护车辆内部线路和美观。
下面将为大家介绍一种较为通用的行车记录仪后摄像头安装方法，希望对大家有所帮助。
首先，准备工具和材料。
在安装行车记录仪后摄像头之前，我们需要准备好以
下工具和材料，行车记录仪后摄像头、导向线、电源线、隐蔽工具、胶带、螺丝刀、螺丝批、绝缘胶带、电动钻等。
其次，确定安装位置。
在安装行车记录仪后摄像头之前，我们需要根据车辆的
具体情况确定摄像头的安装位置。
一般来说，摄像头应该安装在车辆后视镜的下方，这样既可以保证摄像头的视野范围，又能够美观大方。
接着，安装摄像头。
首先，使用隐蔽工具将摄像头的导向线隐藏在车顶内部。
然后，使用胶带固定导向线，确保线路整齐美观。
接下来，使用螺丝刀和螺丝批将摄像头固定在预定的位置上，注意不要损坏车辆的表面。
最后，使用绝缘胶带将电源线与车辆的电源相连接，确保摄像头的正常供电。
最后，调试和固定。
在安装完成后，我们需要对行车记录仪后摄像头进行调试，确保其能够正常工作。
在调试完成后，使用电动钻将摄像头的固定螺丝进行加固，以防止在行驶过程中摄像头松动或者脱落。
总的来说，行车记录仪后摄像头的安装方法并不复杂，但需要细心和耐心。
只
有正确安装，才能保证摄像头的正常使用和车辆内部线路的保护。
希望以上介绍的方法能够对大家有所帮助，祝大家安装顺利！。
经典福克斯安装流程图
后视摄像头
第 2 步：撬开尾部装饰板
第 5 步：安装专用摄像头
第 6 步：将引线走至尾箱门的右边，接上电源线 沿原车线路走线，并用扎带扎稳与视频延长线， 并用电工胶布缠住以防脱落
第 7 步：沿原车线路走线，并用扎带 扎稳
第 8 步：电源线沿尾箱右边缘走至右倒 车灯
第 9 步：将摄像头电源线红线（正极） 用线夹接到倒车灯的绿棕线（倒车灯电源 正极），并工胶布将线夹缠稳；电源黑线 （负极）接车体外壳
成跳槽或者突然停止工作。 9. 原车有方向盘控制接口或原车 CAN 总线接口，把 VTR 输出端的控制线和地线接上
即可。 10. SD 卡避免热插拔，也不要使用它进行写入或读取数据。
内容发生变更时，恕不另行通知，敬请原谅。
第 4 步：固定摄像头
第 5 步：将电源线与视频延长线从左边倒 车灯穿过防水胶管走至尾箱门上
第 6 步：接上电源线与视频延 长线，并用电工胶布缠住以防脱落
导航天线安装要求
1. 布线时，GPS 天线和连接主机电源线分开，GPS 接收天线建议放置在车顶外，接 收信号较强，也可置于车内，一般可安装在车前挡风玻璃的下方，用 3M 双面黑胶 做好固定，如图 1 所示。
第 9 步：摄像头安装好复原后的外观 效果
图1
图2
主机安装要求及需要掌握
1. 要准备一些必须的工具，例如：胶刀、套筒扳手及十字、一字批、大毛巾、手套、 鞋套或塑胶防静电地毯、干净的抹布等。
2. 线路方面布线要合理，包括走线位置不能影响车上原有的线路，要防止线路折断或 割断。
3. DVD 导航安装完毕后，试机前应彻底检查接线是否正确。 4. 查找汽车音响供电的保险丝，通常选用为蓝色 10 安培的。 5. 手刹检测线必须连接到手刹开关的接地侧。 6. 在车牌旁边寻找一个适合位置安装摄像头。 7. 收音机天线和 GPS 天线安装时注意要避开发动机电脑 ECU，防止干扰信号产生。 8. 多碟 CD 机的安放位置首先应确认安放 CD 机的表面强度，以固定 CD 机，以免造
倒车雷达安装 图解 新福克斯 六探头
倒车雷达安装图解新福克斯6探头确定打孔位置。
贴美纹纸（打孔时保护漆面）后划线注意：高度和间距确定扩孔钻头和探头直径是否相当必须测量确定打孔中心位置反复观察测量确定无误手电钻打孔注意：打孔时不可太用力压入，防止突然钻通后，钻头夹损伤其漆面打孔完工后（揭掉美纹纸）探头安装时有方向此处有箭头指示预留孔刺穿橡胶垫后拉出线束拆前大灯，只有最上面两个螺钉，拆下后，水平扭动前大灯一定角度即可拆下（此处需要大胆细致）拔掉大灯插头车前雷达探头安装位置保险杠只有此处很小面积是单层，打孔位置必须小心确定打孔后安装探头并接线，发动机舱内走线必须沿原有大灯线路走线（防止发动机高温烫伤线），但进入探头线束进入驾驶室内时，走空调管路处（不建议沿总线束进入驾驶室）此塑料件会阻碍线束进入，捅孔时倾斜如箭头所示此处为副驾驶下部（拆掉中央保险盖板后），线束沿着空调管路由发动机舱进入副驾驶位置处此处为副驾驶下部前方，横着向左穿插，穿到主驾驶油门处，黄色穿线材料为纸箱包带。
此处用胶布包入了两根前探头线外，还包入了一根蓝色引导线，用于将来牵引倒车雷达的此处为副驾驶下部前此处为主驾驶油门右侧，穿出了两根前雷达探头线，和一根蓝色预留牵引线，预备此处为主驾驶左侧车门处，穿出了两根前雷达探头线，向后沿着车门密封橡胶条，到后备箱此处为主驾驶左侧车门处，用塑料板压入雷达报警器线，向后沿着车门密封橡胶条，到后备箱左侧后车门，抽拉线束到后备箱后备箱内左侧，雷达控制器接线白色线和红色线分别接倒车灯和刹车灯，黑色线接搭铁，粉红色线是雷达的ACC线，接到副驾驶处，（用前面预留的红色和蓝色牵引线抽拉）但是，粉红线的保险丝太大，穿线非常困难，详见下图按压里面弹性片后大灯的固定螺栓，共两个，拧下该螺帽即可拆下后大灯拆下后大灯，踩刹车，观察刹车灯对应12V 电线，挂倒车档，观察倒车12V电线（黑色线为搭铁线）从插座处找出对应线，并做好标记后备箱内，剥开倒车灯线和刹车灯线，万能表判断无误后接线副驾驶原车上的线，在保险盒右侧，线很粗，用一个单独的大插头，如圆圈所示雷达接过来的粉红线，接在保险盒右侧粗线上ACC线说明•上图中该线，较粗，灰红色，单独一根，有一个较大插座。
福克斯diy行车记录仪安装和接线
福克斯diy行车记录仪安装和接线接线：加装一个点烟器1.并联在原厂点烟器保险丝后2 加装一个10A的保险丝，原厂的是20A3 连到继电器上4 从气囊的保险丝引出acc的控制接到继电器上，当钥匙拨到II时给电材料费用大约40元（tb采购），继电器--5.5继电器插座--1.5点烟器座--15点烟器线带保险--10其他配件/引线《10加装的点烟器，以后也可以为其他设备使用。
副驾驶手套箱下的接线盘可以找到受要是控制的电源，编号108的保险丝：加装行车记录仪，接线车顶灯记录仪支架固定在后视镜改装思路：1、不使用原车点烟器2、不改线、不破线、不动保险盒3、5V即插即用，方便多个电子设备取电首先改装了一个点烟器转USB充电器，即12V转5V~~ 接车顶灯取电（正负极直接缠绕铁片，插入顶灯插头固定线头即可取电，即不伤线也不改线）~~ 福克斯有省点继电器，熄火锁门后大约20分钟到30分钟会断电，已经测试过了。
所以不用动保险丝盒，也没必要ACC取电。
一般小型电子设备通过5VUSB充电，电流不会超过1A（1A=1000mA），况且USB点烟器充电器中有过流保护，不比担心因为电流过大烧保险丝。
新装的福克斯行车记录仪，在阅读灯上取电，福克斯阅读灯供电有拔钥匙10分钟自动断电功能，一劳永逸免拔插电源阅读灯那的电源非ACC电源，也就是说它不是经过ACC控制的，这样满足不了“点火，行车记录仪工作，熄火，行车记录仪关闭”的需要，所以一般没有人接在那。
也可以这么说接阅读灯线路的开是在遥控解锁时就开了，关闭是在锁车后半小时左右。
我淘了一个点烟器的底座,也就是5元,然后正负极接到天窗开关前, 天窗好象是A/C电, 钥匙拧了就没电了,要第二档才有电,嘿嘿,很方便喔. 代价是灯罩卡口给我撬坏了,只好胶布粘上了事. 我的电子后视镜也是天窗取电, 都是很省电的,随便加吧下图处于高处那个单线插头就是ACC电源线，下方的双线插头的下端是负极，用万用表测得电压为12.5v。
福克斯倒车雷达安装全过程
福克斯倒车雷达安装全过程先看货色，看着还行，做工不错先用胶带定位，按照说明书，我的离地在55公分左右，每个的间隔在35公分打孔安装然后就开工钻眼。
去年装修的时候特地买过一个手枪钻，用处蛮大的一个人干活，钻的时候没拍，看成果吧大家钻的时候一定要把握力度，第一个就是因为钻穿之后没有收力，导致一个疤痕全部的，还算规整吧个人觉得间距有点小乐，两边太靠中间了，不知道实际用起来两边会不会探不到然后排线，从前面往后排，拆前门封条，一拉就下来了拆a柱的装饰板，这个还很硬，要用点力，而且塑料卡子基本拆了就报废晕的，拆了那张没拍，反正拆了就可以放线了，这个是放线后装好的样子线沿着密封条往后排整体的效果穿过b柱，这个图片没调整，要扭下脖子，呵呵安装倒车雷达后备箱的隔音棉要拿掉拿掉棉之前先拿塑料挡板，拿下来了。
这个步骤是参照网友的从后座穿到后备箱，需要个铁丝，这样的话就可以少拆点东西，铁丝通过缝隙从后备箱穿到后座拉过去就ok啦后面貌似就是按探头了，就是很简单，就照着上面标的，up朝上，塞进去就可以了上午没搞完，探头是下午按的，换了个地方四股线，每股的接头都用透明胶绑好了，防止穿线的时候损伤。
四股合成一股。
穿线的时候找了跟软的电源线，先从后备箱穿出去，从外面把四股合成一股的线拉进来，这样很省力最后复位。
接线是昨天从论坛上看到的，有位tx改可视的。
三厢的应该都一样，绿橙那根线，接正极，然后接地我真的不知道接哪根了，评经验，黑色的吧。
应该对的吧，反正雷达正常工作了，管它呢线比较乱，随便理理反正隔音棉复位后就看不到了照片拍的太少了下面就是实际运用了，马上去试了试开始，接电最后来张全貌，收工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本次作业的走线路由，希望大家能看懂:
尾门的拆法：红圈两
处扣手的螺丝拆除
后，慢慢用塑料撬板
即可将内饰板取下
看到雨刮组件，橙色
圈的内饰板稍微用
力即可撬下，这块板
没有螺丝固定的：
尾箱内的拆法：绿圈的固定螺丝拆掉，仅仅拆掉，然后撬松白色内饰板，无需拆下，然后可以拆松橙色圈
的内饰板，它是用
四颗塑料钉固定的，
小心拆这几个塑料
钉，别搞断了，最
后就可以撬开蓝色
圈的内饰板了，同
理可拆右边的内饰
板。
固定尾箱内饰板的塑
料钉，一共四颗，注意
拆，它不是可以旋的，
必须慢慢四周撬：
尾门和车厢连接处的过
线橡胶管，这也是作业
难度最大的地方，需要
耐心慢慢穿线，可以找
一根细铁丝做引导。
稍微用力顺着管头边沿拆下橡胶过线管的一头，：
另一头的样子：
开始穿线，拆下左后门框上的密封橡胶圈，用细铁丝慢慢引导摄像头电源线到橡胶过线管：
到达过线孔
穿过橡胶过线管，开始穿摄像头的视频信号线时，由于信号线的头比较大，必须耐心的慢慢穿，可以上肥皂润滑，还可
以稍微拉伸
富有弹性的
橡胶管，这样
就可以把线
完美穿过去
了：
看看穿过的特写，单独黑的
那根是摄像头信号线，红黄
花线是需要引接到刹车灯的
电源线：
从左后边门框用细铁丝引导穿线到后尾箱左边，此处福克斯内饰里边比较
空，很好穿的：
电源线走向刹车尾灯时，慢慢把线隐藏到内饰板中：
刹车灯电源线所在的尾箱内的
位置：
黑色模块应该是原配的倒车
雷达模块（猜的,没仔细研究），
线束从地板的孔引向刹车灯：
让人心疼难受的来了：开始破线，线束中有几根线，其中橙绿线和一根粗一点的黑线是刹车灯电源线，这个其实是可以趴到车底的倒车灯接线处确认的：
并接好的摄像头负极电源线
完成并接任务，总之倒车摄像头的电
源就是取的刹车灯的电源，具体的接
线原理可以另外查询：
摄像头电源并点全景图：
摄像头信号线和电源线，摄像头的安装方法有很多作
业的，在此就不放图了，信号线上的红色细线是倒车
控制线这一头并接到摄像
头的电源正极，另一头接到音响主机的倒车控制线上，实现倒挡时自动切换显示
倒车视频：
开始整理线束：
继续整理线束：。
