绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。
2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。
3、金属性4、输电线路的短路可分为___________、____________两类。
4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。
5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。
6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。
7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。
8、远方跳闸9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。
9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。
10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。
11、远后备近后备二、选择题：1、继电保护装置是由______组成的。
(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。
1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。
(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。
2、B3、继电器按其结构形式分类，目前主要有______。
(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。
电力系统继电保护试题以及答案(1)
模拟试题（二）一、填空题1对动作于跳闸的继电保护，在技术上一般应满足 、 、 、 四个基本要求。
2过电流继电器的启动电流 返回电流，其返回系数 1。
3后备保护包括 和 。
4运行中应特别注意电流互感器二次侧不能 ；电压互感器二次侧不能 。
5三段式电流保护中， 段灵敏度最高， 段灵敏度最低。
6中性点可接地或不接地运行变压器的接地后备保护由 和 组成。
7阻抗继电器的精确动作电流是指使动作阻抗降为 时对应的测量电流。
8采用单相自动重合闸的线路上发生单相短路故障时，由继电保护动作跳开 ，经一定时间延时后重合 ，若不成功再跳开 。
9变压器纵差动保护需要进行 和 ，以使正常运行时流入到差动回路中的电流为0。
10发电机单元件横差动保护能够反应 故障、 故障和 故障。
11按照母线差动保护装置差电流回路输入阻抗的大小，可将其分为 、、 。
12对于元件固定连接的双母线电流差动保护，当固定连接方式破坏时，任一母线上的故障将切除 。
13输入到微机保护装置中的电流互感器二次电流信号，可通过 或 变换为满足模数转换器输入范围要求的电压信号。
14中性点直接接地系统发生短路故障后， 的故障分量电压最大， 的故障分量为0。
15设采样周期为5/3s T ms =，则差分滤波器()()(-12)y n x n x n =-能够滤除 。
二、简答题1我们学习的输电线路保护原理中那些原理是反应输电线路一侧电气量变化的保护？那些是反应输电线路两侧电气量变化的保护？二者在保护范围上有何区别？2距离保护中选相元件的作用有哪些？3闭锁式方向纵联保护动作于跳闸的条件是什么？若通道破坏，内、外部故障时保护能否正确动作？4重合闸前加速保护有哪些优点？5对于纵差动保护，产生不平衡电流的最本质原因是什么？6变压器一般应装设那些保护？其中那些是主保护？ 7评价微机保护算法优劣的标准有哪两个？ 三、分析计算题1已知线路的阻抗角65L ϕ=︒，通过线路的负荷功率因数为0.9。
电力系统继电保护1习题参考答案

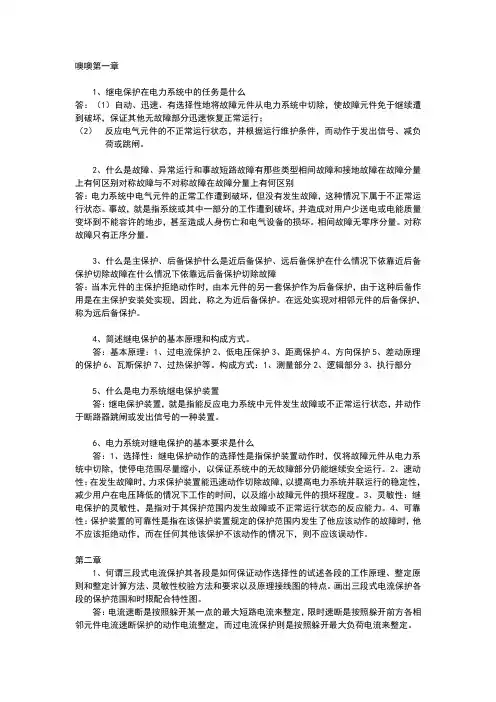

噢噢第一章1、继电保护在电力系统中的任务是什么答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。
2、什么是故障、异常运行和事故短路故障有那些类型相间故障和接地故障在故障分量上有何区别对称故障与不对称故障在故障分量上有何区别答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。
事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。
相间故障无零序分量。
对称故障只有正序分量。
3、什么是主保护、后备保护什么是近后备保护、远后备保护在什么情况下依靠近后备保护切除故障在什么情况下依靠远后备保护切除故障答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。
在远处实现对相邻元件的后备保护，称为远后备保护。
4、简述继电保护的基本原理和构成方式。
答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。
构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。
6、电力系统对继电保护的基本要求是什么答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
3、灵敏性：继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的反应能力。
大学考试试卷《电力系统继电保护》及参考答案.docx
电力系统继电保护一、判断题（本大题共60分，共15小题，每小题4分）1.继电保护属于二次系统2.当系统正常运行时继电保护不工作3.为纠正断路器误跳闸，采用检无压、检同期重合闸方式时，线路两侧重合闸同时投检同期，而一侧投检无压。
4.发电机失磁后立刻与系统失去同步，从系统中吸收大量无功，机端电压下降。
5.继电保护装置应首先满足选择性和灵敏性，其次是速动性和可靠性的要求。
6.无时限电流速断保护不能够保护线路的全长。
7.断路器、隔离开关和连接导线不是被保护元件。
8.系统等值阻抗最小时，其中所有的保护处于最大方式。
9.考虑简单、可靠的原则，单侧电源输电线路宜采用三相一次自动重合闸。
10.速动性要求继电保护在任何情况下不带延时地瞬时切除故障。
11.继电保护的灵敏系数是固定不变的。
12.继电保护在相邻元件发生短路时动作于跳闸就是非选择性动作。
13.过渡电阻视条件可能使距离保护失去方向性，也可能使保护范围缩短，还可能使其误动或拒动。
14.继电保护的基本任务之一是保证系统稳定运行。
15.不正常运行状态时继电保护不会动作于跳闸。
二、填空题（本大题共40分，共10小题，每小题4分）1.现在电力系统中通常采用类型的继电保护装置。
2.继电保护装置的输出触点分为和两种类型。
3.一般情况下线路的无时限电流速断保护整定原则：。
4.反应测量点电压与电流矢量比的保护称为保护。
5.在最大运行方式下，相邻下一级线路短路时，电压、电流联锁速断保护的继电器可能启动，而继电器通常不会启动。
6.继电保护系统由、、以及相应的二次回路接线构成。
7.零序功率方向继电器的电压输入量是3序，则电流输入量为。
8.整定阻抗一样时三种圆特性阻抗继电器受过渡电阻影响最小的是。
9.定时限保护的动作时间是 ,而反时限的动作时间与短路电流大小成10.运行中的电压互感器二次回路不能够［blank］、电流互感器二次回路不能够［blank］。
答案:一、判断题（60分，共15题，每小题4分）1.V2. X3. V4. X5. X6. X7. X8. X9. V 10. X 11. X12. X 13. V 14. X 15. X二、填空题（40分，共10题，每小题4分）参考答案：数字（或微机）解题方案：我国在20世纪80年代普遍采用微机继电保护装置。
电力系统继电保护试题以及答案1

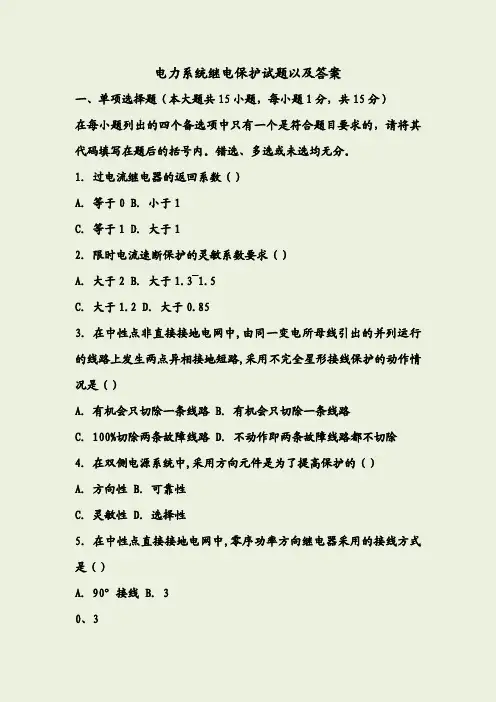

一、单项选择题（本大题共 15 小题，每小题 1 分，共 15 分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其 代码填写在题后的括号内。错选、多选或未选均无分。 1．过电流继电器的返回系数（） A．等于 0 B．小于 1 C．等于 1 D．大于 1 2．限时电流速断保护的灵敏系数要求（） A．大于 2 B．大于 1.3~1.5 C．大于 1.2 D．大于 0.85 3．在中性点非直接接地电网中,由同一变电所母线引出的并列运行 的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情 况是（） A．有机会只切除一条线路 B．有机会只切除一条线路 C．100%切除两条故障线路 D．不动作即两条故障线路都不切除 4．在双侧电源系统中,采用方向元件是为了提高保护的（） A．方向性 B．可靠性 C．灵敏性 D．选择性 5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式 是（） A．90°接线 B．3 0、3
振荡影响就 越______越大______________。 34.纵差动保护暂态情况下的不平衡电流表达式是 i unb.max= ___________________。35.反应变压器油箱内部各种故障和油面降 低的保护称_______瓦斯保护 _____________。 36.当变压器空载投入或外部故障切除电压恢复时，可能出现很大的 励磁电流，称其 为________励磁涌流____________。 37.对于发电机定子绕组的相间短路，要求容量在 1MW 以上的发电 机，应装设____纵 差动保护________________。 38.电流比相式母线保护的基本原理是比较各连接元件______相位 ______________ 的不同来区别母线内部或外部短路的。 三、简答题（本大题共 7 小题，每小题 4 分，共 28 分） 39．继电保护装置的基本任务是什么？ 40．功率方向继电器 90°接线方式的主要优点是什么？ 41．零序电流速断保护的整定原则是什么？ 42．对于偏移特性阻抗继电器，试写出： （1）圆心向量；
(完整版)电力系统继电保护习题参考答案
第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。
2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。
事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。
相间故障无零序分量。
对称故障只有正序分量。
3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。
在远处实现对相邻元件的后备保护，称为远后备保护。
4、简述继电保护的基本原理和构成方式。
答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。
构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。
6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
电力系统 继电保护题(1)
考试题库判断题：1、动态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化）后，能自动地恢复到原来运行状态的能力。
（）答案：×2、暂态稳定是电力系统受到小的扰动后，能自动的恢复到原来运行状态的能力。
（）答案：×3、电力系统正常运行和三相短路时，三相是对称的，即各相电动势是对称的正序系统，发电机、变压器、线路及负载的每相阻抗都是相等的。
（）答案：√4、在我国，110kV及以下电压的等级的电网中，中性点采用中性点不接地方式或经消弧线圈接地方式，这种系统称为小接地电流系统（）答案：×5、电力变压器中性点直接接地或经消弧线圈接地的电力系统，称为大接地系统。
（）答案：×6、我国低压电网中性点经消弧线圈接地系统普遍采用过补偿运行方式。
（）答案：√7、系统振荡时，变电站现场观察到表计每秒摆动两次，系统的振荡周期应该是0.5s。
答案：√8、振荡时系统各点电压和电流值均作往复性摆动，而短路时电流、电压值是突变的。
答案：√9、震荡时系统任何一点电流与电压之间的相位角都随功角δ的变化而变化：而短路时，电流与电压之间的角度保持为功率因数角是基本不变的。
答案：×10、快速切除线路和母线的短路故障是提高电力系统静态稳定的重要手段。
答案：×11、发生各种不同类型短路时，电压各序对称分量的变化规律是，三相短路时，母线上正序电压下降的最厉害，单相短路时正序电压下降最少。
答案：√12、大接地电流系统单相接地故障时，故障点零序电流的大小只与系统中零序网络有关，与运行方式大小无关。
答案：×13、大接地电流系统单相接地时，故障点的正、负、零序电流一定相等，各支路中的正、负、零序电流可不相等。
答案：√14、三次谐波的电气量一定是零序分量。
答案：√15、继电器按在继电保护中的作用，可分为测量继电器和辅助继电器两大类，而时间继电器测量继电器中的一种。
答案：×16、在完全相同的运行方式下，线路发生金属性接地故障时，故障点距保护安装处越近，保护感受到的零序电压越高。
电力系统继电保护试题以及答案
电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．过电流继电器的返回系数（）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求（）A．大于2 B．大于1.3~1.5C．大于1.2 D．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（）A．有机会只切除一条线路 B．有机会只切除一条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（）A．方向性 B．可靠性C．灵敏性 D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（）A．90°接线 B．30、3C.-3、-3D．-30、36．正方向出口相间短路,存在动作“死区”的阻抗继电器是（）A．全阻抗继电器 B．方向阻抗继电器C．偏移特性阻抗继电器 D．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（）A．0°接线 B．90°接线C．30、3D．A、A+3零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（ A ）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（ C ）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（ A ）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是（）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟试题（二）一、填空题1对动作于跳闸的继电保护，在技术上一般应满足 、 、 、 四个基本要求。
2过电流继电器的启动电流 返回电流，其返回系数 1。
3后备保护包括 和 。
4运行中应特别注意电流互感器二次侧不能 ；电压互感器二次侧不能 。
5三段式电流保护中， 段灵敏度最高， 段灵敏度最低。
6中性点可接地或不接地运行变压器的接地后备保护由 和 组成。
7阻抗继电器的精确动作电流是指使动作阻抗降为 时对应的测量电流。
8采用单相自动重合闸的线路上发生单相短路故障时，由继电保护动作跳开 ，经一定时间延时后重合 ，若不成功再跳开 。
9变压器纵差动保护需要进行 和 ，以使正常运行时流入到差动回路中的电流为0。
10发电机单元件横差动保护能够反应 故障、 故障和 故障。
11按照母线差动保护装置差电流回路输入阻抗的大小，可将其分为 、 、 。
12对于元件固定连接的双母线电流差动保护，当固定连接方式破坏时，任一母线上的故障将切除 。
13输入到微机保护装置中的电流互感器二次电流信号，可通过 或 变换为满足模数转换器输入范围要求的电压信号。
14中性点直接接地系统发生短路故障后， 的故障分量电压最大， 的故障分量为0。
15设采样周期为5/3s T ms =，则差分滤波器()()(-12)y n x n x n =-能够滤除 。
二、简答题1我们学习的输电线路保护原理中那些原理是反应输电线路一侧电气量变化的保护？那些是反应输电线路两侧电气量变化的保护？二者在保护范围上有何区别？2距离保护中选相元件的作用有哪些？3闭锁式方向纵联保护动作于跳闸的条件是什么？若通道破坏，内、外部故障时保护能否正确动作？4重合闸前加速保护有哪些优点？5对于纵差动保护，产生不平衡电流的最本质原因是什么？ 6变压器一般应装设那些保护？其中那些是主保护？ 7评价微机保护算法优劣的标准有哪两个？三、分析计算题1已知线路的阻抗角65L ϕ=︒，通过线路的负荷功率因数为0.9。
当线路上发生金属性短路故障时，继电保护的启动元件的灵敏系数采用方向阻抗继电器大，还是采用全阻抗继电器大？大多少？2现有一个三单元级联滤波器，各单元滤波器的滤波方程为：1()()(2)y n x n x n =--，211()()(6)y n y n y n =--，2320()()i y n y n i ==-∑。
设每基频周期采样次数12N =，试：（1）分析该级联滤波器能够滤除那些次数的谐波。
（2）写出该级联滤波器的差分方程表达式。
3在图1所示网络中的AB 、BC 、BD 、DE 上均装设了三段式电流保护；保护均采用了三相完全星形接法；线路AB 的最大负荷电流为200A ，负荷自启动系数 1.5ss K =， 1.25IrelK =，1.15II rel K =， 1.2III rel K =，0.85re K =，0.5t s ∆=；变压器采用了无时限差动保护；其它参数如图所示。
图中各电抗值均已归算至115kV 。
试计算AB 线路各段保护的启动电流和动作时限，并校验II 、III 段的灵敏度。
X X 1s=图1 系统接线图4如图2所示系统，在线路MN 上装设纵联电流相位差动保护。
已知60j M N E E e ︒=，80jN N Z Z e ︒=，70jM M Z Z e ︒=，线路长400km ，电流互感器和保护装置的角误差分别为7︒和15︒，裕度角y ϕ取15︒。
问：当纵联电流相位差动保护的闭锁角60b ϕ=︒和70b ϕ=︒时，两侧保护是否都保证在线路K 点三相短路时正确动作？为什么？M 1ME图2系统接线图模拟试题（二）参考答案一、填空题1选择性；速动性；灵敏性；可靠性。
2大于；小于。
3远后备保护，近后备保护。
4断线；短路。
5III ，I 。
6零序电流保护，零序电压保护。
70.9set Z 。
8故障相；故障相；三相。
9相位校正，电流平衡调整。
10定子绕组的匝间短路、分支线棒开焊、机内绕组相间短路。
11低阻抗母线差动保护、中阻抗母线差动保护、高阻抗母线差动保护。
12两组母线。
13电抗变换器，电流变换器。
14故障点；系统中性点。
15直流分量、基波和2、3、4、5、6次谐波。
二、简答题1答：反应输电线路一侧电气量变化的保护有：电流保护、电压保护、距离保护等；反应输电线路两侧电气量变化的保护有：方向比较式纵联保护、纵联电流差动保护、纵联电流相位差动保护等。
反应一侧电气量变化的保护的保护范围为被保护线路全长的一部分；反应两侧电气量变化的保护的保护范围为被保护线路全长。
2答：（1）选相跳闸；（2）为了找出故障环路，使阻抗测量元件准确反应故障点到保护安装处的距离。
3答：闭锁式方向纵联保护动作跳闸的条件是两端保护的启动元件均已启动且收不到对端的闭锁信号。
若通道破坏，区内故障时两端保护能够正确动作；但区外故障时，远故障端的保护因为收不到近故障端的闭锁信号，将可能误动。
4答：①能够快速切除瞬时性故障；②可能使瞬时性故障来不及发展成永久性故障，从而提高重合闸的成功率；③能保证发电厂和重要变电所的母线电压水平，保证厂用电和重要用户的电能质量；④使用设备少，简单、经济。
5答：由于被保护元件各侧电流互感器的励磁特性不完全一致，在正常运行及外部故障时，流过纵差动保护的电流不为零。
6答：一般应装设：瓦斯保护、纵差动保护或电流速断保护、外部相间短路和接地短路时的后备保护、过负荷保护、过励磁保护等。
其中，瓦斯保护、纵差动保护或电流速断保护为主保护。
7答：计算速度和计算精度。
三、分析计算题1答：采用方向阻抗继电器时灵敏度更大。
采用全阻抗继电器的灵敏度只有方向阻抗继电器灵敏度的0.78倍。
2答：（1）直流分量、2、4、6。
（2）()()(-1)(-3)(-4)(-6)(-7)(-9)(-10)y n x n x n x n x n x n x n x n x n =+----++。
3答：（1）短路电流计算。
选取图3中的1K 、2K 、3K 点作为计算点。
2K 3图3三相短路计算结果如表1所示。
（2(3).1 1.max 1.25 1.795 2.244(kA)I I set rel K I K I ==⨯，10()I t s = （3）电流保护II 段 (3).3 2.max 1.25 1.253 1.566(kA)I I set rel K I K I ==⨯，.1.3 1.15 1.566 1.801(kA)II II I set rel set I K I ==⨯ 灵敏度校验：(2)(3)1.min1.min 1.438(kA)K K I==，(2)1.min.1.11.4380.7981.801IIK sen IIset I K I ==，不满足要求。
与保护3的II 段相配合：保护3的II 段按可伸入变压器而不伸出变压器整定。
(3).3 3.max 1.150.4990.574(kA)II II set rel K I K I ==⨯，.1.3 1.150.5740.660(kA)II II II set rel set I K I ==⨯ 灵敏度校验：(2)1.min .1.11.4382.1790.660IIK sen IIset I KI ==，满足要求。
130.50.51()II IIt t t s =+∆=+=（4）电流保护III 段.1max 1.2 1.50.20.433(kA)0.85III III rel ss set L re K K II K ⨯==⨯灵敏度校验：作为本线路的后备保护(2)1.min .1.11.438 3.3210.433IIIK sen IIIset I K I ==，满足要求。
作为相邻下一线路的后备保护(2)2.min .1.11.0272.3720.433IIIK sen IIIset I KI ==，满足要求。
143()III IIIt t t t s =+∆+∆=4答：根据已知可绘制图4。
由图4可见，M I 与N I 之间的夹角为70°。
ME NE I图4当线路K 点三相短路时，线路两侧收信机收到高频信号的相位差分别为：M 侧：400707156116100M ϕ=︒+︒+︒+⨯︒=︒；高频信号间断最大可能为18011664︒-︒=︒N 侧：40070715668100N ϕ=︒+︒+︒-⨯︒=︒；高频信号间断最大可能为18068112︒-︒=︒当60b ϕ=︒，M 、N 侧保护都能动作。
当70b ϕ=︒，N 侧保护首先动作，M 侧保护相继动作。
试题1答案一、单项选择题(每小题2分，共30分。
