电力系统继电保护复习考试题
电力系统继电保护试题库 (全20套试卷答案)
一、填空题（每小题 1 分，共 20 分） 1、选择性 2、金属性 3、最大最小 4、0.9 5、使启动电流躲过最大不平衡电流 6、可靠地动作 7、震荡中心 8、高 9、纵联差动保护 10、零序阻抗 11、返回 12、电流 13、电流 14、线路 15、容性电流 16、80%~85% 17、最小负荷阻抗 18、间断的 19、不 20、幅值 二、选择题（每小题 2 分，共 20 分） 1、B 2、B 3、A 4、B 5、B 6、C 7、A 8、A 9、B 10、B 三、判断题（每小题 2 分，共 10 分） 1、√ 2、× 3、√ 4、√ 5、√ 四、名词解释与简答（每小题 5 分，共 20 分） 1.速动性：指尽可能快地切除故障，以减少设备及用户在大短路电流、电压下运行的时间， 降低设备的损坏程度，提高电力系统并列运行的稳定性。 2. 比率制动特性 答： 在继电保护的差动保护中， 简单说就是使差动电流定值随制动电流的增大而成某一比率 的提高。使制动电流在不平衡电流较大的外部故障时有制动作用。而在内部故障时，制动作 用最小 3.什么是重合闸前加速保护？ 答：所谓前加速就是当线路第一次故障时，靠近电源端保护无选择性动作，然后进行重 合。如果重合于永久性故障上，则在断路器合闸后，再有选择性的切除故障。 采用前加速的优点是：能够快速地切除瞬时性故障；可能使瞬时性故障来不及发展成 永久性故障，从而提高重合闸的成功率；能保证发电厂和重要变电所的母线电压在 0.6~0.7 倍额定电压以上，从而保证厂用电和重要用户的电能质量；使用设备少，只需装设一套重合 闸装置，简单、经济。 前加速度的缺点是:断路器工作条件恶劣，动作次数较多；重合于永久性故障上时，故 障切除的时间可能较长； 如果靠近电源侧的重合闸装置或断路器拒绝合闸， 则将扩大停电的 范围。甚至在最末一级线路上故障时，都会使连接在这条线路上的所有用户停电。 前加速保护主要用于 35kV 以下由发电厂或重要变电所引出的直配线路上， 以便快速切 除故障，保证母线电压。
继电保护复习题(附参考答案)
继电保护复习题（附参考答案）一、单选题（共30题，每题1分，共30分）1、三段式电流保护中( )构成线路的后备保护。
A、瞬时电流速断保护B、定时限过电流保护C、限时电流速断保护正确答案：B2、电动机低定值电流速断保护在( )投入。
A、故障时B、电动机起动后C、电动机起动时正确答案：B3、频率是电力系统运行的一个重要指标,反应电力系统( )供需平衡的状态。
A、无功功率B、视在功率C、有功功率正确答案：C4、在正常情况下没有断开的备用电源或备用线路,而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为( )。
A、母线备用B、暗备用C、明备用D、变压器备用正确答案：B5、高压电动机运行常见的异常运行状态有:( )、一相熔断器熔断或三相不平衡、堵转过负荷引起的过电流、供电电压过低或过高。
A、起动时间过长B、一相绕组的匝间短降C、定子绕组的相间短路故障正确答案：A6、电力系统发生不对称短路,各相序电流中( )的三相大小相等,相位相同。
A、负序电流B、正序电流C、零序电流正确答案：C7、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。
A、低电压保护B、距离保护C、气体保护正确答案：A8、电气设备检修时,工作票的有效期限以( )为限。
A、一般不超过两天B、当天C、批准的检修期限正确答案：C9、某车轴装配车间主任安排员工用稀释剂(易燃易爆物品)清除车轴裝配总线表面油漆的同时还安排人员在装配线附近进行烧焊作业。
这样的做法可能导致 0 事故的发生。
( )A、高处坠落B、爆炸C、机械伤害正确答案：B10、电力系统中相与相之间或相与地之间,通过电弧或其他较小阻抗形成的一种非正常连接称为( )。
A、开路B、短路C、断路D、虚接正确答案：B11、变压器相间短路的后备保护作为变压器差动保护或电流速断保护和( )的后备保护。
A、负序过电流保护B、序电流保护C、过电流保护D、气体保护正确答案：D12、中性点不接地系统发生单相接地故障,非故障线路零序电流( )。
电力系统继电保护复习试题
一、单项选择题（选考15题，共30分）1．反应故障时电流增大而动作的保护为（ B ）A．低电压保护B．过电流保护C．过负荷保护D．过电压保护2．电力系统发生故障时，由故障设备(或线路)的保护首先切除故障，是继电保护（ B ）的要求。
A．速动性B．选择性C．可靠性D．灵敏性3．为防止电压互感器一、二次绕组间绝缘损坏击穿时，高电压窜入二次回路，危及人身安全，应将二次侧（ B ）A．屏蔽B．接地C．设围栏D．加防护罩4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，如果保护的动作时限相等，则两相不完全星形接线电流保护只切除一条线路的机会为（ B ）A．100％B．2／3 C．1／3 D．05．功率方向继电器的潜动是指（ B ）A．只给继电器加入电流或电压时，继电器不动作。
B．只给继电器加入电流或电压时，继电器就动作。
C．加入继电器的电流与电压反相时，继电器动作。
D．与加入继电器的电流电压无关。
6．以下不属于功率方向继电器90°接线方式的是（ C ）A．U AB、I C B．U BC、I AC．U AC、I B D．U CA、I B7．在中性点直接接地电网中发生接地短路时，零序电压最高处为（C ）A．保护安装处B．变压器接地中性点处C．接地故障点处D．发电机接地中性点处8．中性点经消弧线圈接地电网通常采用的补偿方式是（ C ）A．完全补偿B．欠补偿C．过补偿D．不补偿9．反应相间短路的阻抗继电器接线方式是（A ）A．0°接线B．90°接线C．3U o，3I o D．27°接线10．阻抗继电器的精确工作电流是指，当φK=φsen，对应于（ B ）A．Z act=0.8Z set时加入阻抗继电器的电流B．Z act=0.9Z set时加入阻抗继电器的电流C．Z act=Z set时加入阻抗继电器的电流D．Z act=1.1Z set时加入阻抗继电器的电流11．在具有分支电源的电路中，由于助增电流的影响，一般有（B ）A．测量阻抗增大，保护范围也增加。
继电保护考试模拟题(含答案)
继电保护考试模拟题（含答案）一、单选题（共100题，每题1分，共100分）1.二次系统中，由互感器、变换器、各种继电保护装置和自动装置、选择开关及其回路接线组成，实现电力系统故障和异常运行时的自动处理的系统称为（）。
A、继电保护及自动装置系统B、操作电源系统C、控制系统D、测量及监测系统正确答案：A2.方向阻抗继电器既能测量（），又能判别（）。
A、电压的大小，电流的大小B、故障点的远近，电压的大小C、故障点的远近，电流的大小D、故障点的远近，故障方向正确答案：D3.在中性点非直接接地系统中，采用了消弧线圖是为了抑制（）；消弧线圈采用过补偿是为了防止（）。
A、电感电流，并联谐振B、电容电流，串联谐振C、电感电流，串联谐振D、电容电流，并联诸振正确答案：B4.当电流超过某一预定数值时，反应电流升高而动作的保护装置叫做(A、欠电压保护B、过电流保护C、电流差动保护D、过电压保护正确答案：B5.快速切除线路任意一点故障的主保护是（A、零序电流保护B、瞬时电流速断保护C、距离保护D、纵差保护正确答案：D6.自动重合闸的动作次数是（）A、符合预先的规定B、一次C、任意D、二次正确答案：A7.在R、X复数平面上，动作特性圆的圆周过坐标原点的阻抗继电器有（），以坐标原点为圆心阻抗继电器有（）。
A、方向阻抗继电器，偏移特性阻抗继电器B、偏移特性阻抗继电器，方向阻抗继电器C、方向阻抗继电器，全阻抗继电器D、全阻抗继电器，方向阻抗继电器正确答案：C8.母线差动保护 TA 断线后（）A、延时闭锁母差保护B、只发告警信号C、瞬时闭锁母差保护D、启动保护跳闸正确答案：A9.变压器差动保护的差动元件通常采用比率制动特性，引入外部(）作为制动量A、功率B、短路电流C、阻抗D、电压正确答案：B10.方向阻抗继电器的最大灵敏角是可以调节的。
调节方法是改变电抗变换器的(A、原边线圈中的电阻大小B、原边匝数C、副边匝数D、副边线圈中的电阻大小正确答案：D11.主变压器重瓦斯保护和轻瓦斯保护的正电源，正确接法是（）。
电力系统 继电保护最全复习题
1.继电保护复习资料2.电力系统对继电保护的要求答：一、选择性选择性是指保护装置动作时仅将故障元件从电力系统中切除使停电范围尽量缩小以保证系统中的无故障部分仍能继续安全运行。
主保护能有选择性地快速切除全线故障的保护。
后备保护当故障线路的主保护或断路器拒动时用以切除故障的保护。
近后备保护作为本线路主保护的后备保护。
远后备保护作为下一条相邻线路主保护或开关拒跳后备保护。
二、速动性速动性是指尽可能快地切除故障短路时快速切除故障可以缩小故障范围减轻短路引起的破坏程度减小对用户工作的影响提高电力系统的稳定性。
三、灵敏性灵敏性是指对保护范围内发生故障或不正常运行状态的反应能力。
保护装置的灵敏性通常用灵敏系数来衡量灵敏系数越大则保护的灵敏度就越高反之就越低。
四、可靠性可靠性是指在规定的保护范围内发生了属于它应该动作的故障时它不应该拒绝动作而在其他不属于它应该动作的情况下则不应该误动作。
以上四个基本要求之间有的相辅相成有的相互制约需要针对不同的使用条件分别地进行协调。
此四个基本要求是分析研究继电保护的基础也是贯穿全课程的一个基本线索。
根据保护元件在电力系统中的地位和作用来确定具体的保护方式以满足其相应的要求3. 2.功率方向判别元件实质上是在判别什么？为什么会存在“死区”？什么时候要求它动作最灵敏？答：功率方向判别元件实质是判别加入继电器的电压和电流之间的相位Φ，并且根据一定关系[cos(Φ+a)是否大于0]判别出短路功率的方向。
为了进行相位比较，需要加入继电器的电压、电流信号有一定的幅值（在数字式保护中进行相量计算、在模拟式保护中形成方波），且有最小的动作电压和电流要求。
当短路点越靠近母线时电压越小，在电压小于最小动作电压时，就出现了电压死区。
在保护正方向发生最常见故障时，功率方向判别元件应该动作最灵敏.4. 3.简述下列电流保护的基本原理，并评述其优缺点: (l)相间短路的三段式电流保护; (2)零序电流保护; (3)中性点非直接接地系统中的电流电压保护。
继电保护自学考试复习题
电力系统继电保护课程自学考试题一、单相选择题：1. 电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，停电范围尽可能小，这是指保护具有较好的（）A．选择性B．速动性C．灵敏性 D．可靠性2. 定时限过电流保护的动作时限的整定原则是（）A．定时限原则 B．反时限原则C．不对应原则 D．阶梯原则3. 通过测量被保护线路始端电压和线路电流的比值而动作的一种保护称为（）。
A.电流保护；B.电压保护；C.距离保护；D.方向保护。
4.变压器气体保护的主要元件是气体继电器，安装在（）。
A．变压器油箱内 B．变压器油箱与油枕之间的连接管道中C．高压套管上 D．低压套管上5.当发电机定子绕组为双星形接线，且中性点侧有6个引出端子时，匝间短路保护采用( )。
A.失磁保护；B.逆功率保护；C. 纵差动保护；D.单元件式的横差保护6. 电流保护中电磁型电流继电器的返回系数小于（）A．小于1 B．大于1 C．为零 D．大于27.电抗变压器用于将一次电流变换成装置所需要的二次（）。
A.电流；B.电压；C.阻抗；D.功率8. 无时限电流速断保护的保护能够保护（）。
A.本线路的一部分B.本线路及相邻线路全长C.相邻线路全长D.本线路全长9. 功率方向继电器与电流互感器和电压互感器之间的连接方式，称为（）。
A.功率方向继电器的接线方式B.电压互感器的接线方式C.电流互动感器的接线方式D.电压变换器的接线方式10. 阻抗继电器的作用是测量短路点到保护安装处的（）。
A.电压B.电流C.距离D.功率11.《继电保护和安全自动装置技术规程》规定限时电流速断保护灵敏系数应（）。
A.≥1.3-1.5B.≤1.3-1.5C.≥2D.≤212. 中性点直接接地电网中发生接地故障时，故障点处的零序电压( )。
A.最低B.最高C.降为零D.不变13. 变压器空载合闸时产生的励磁涌流中含有大量的（）。
A.二次谐波B.三次谐波C.高次谐波D.五次谐波14. 发电机纵差动保护的起动电流按躲开外部故障时的（）。
继电保护自学考试复习题
电力系统继电保护课程自学考试题1. 电力系统出现振荡属于（C ）。
A．故障状态 B．正常运行状态 C．异常运行状态 D．紧急状态2. 中性点不接地电网中发生单相接地故障时，全系统会出现（ D）电压。
A. 相电压；B.正序；C.负序；D. 零序。
3. 相间短路距离保护第Ⅰ段的保护范围不受（ B）的影响。
A.短路电流；B. 系统运行方式变化；C.短路点；D.短路阻抗。
4. 变压器气体保护的主要元件是气体继电器，安装在（ B ）。
A．变压器油箱内 B．变压器油箱与油枕之间的连接管道中C．高压套管上 D．低压套管上5. 为了防止发电机单继电器式撗联差动保护在励磁回路瞬时两点接地时误动作，保护将（B）。
A. 瞬时动作；B. 延时动作；C. 闭锁；D. 不反应。
6. 继电保护中根据逻辑部分的输出，完成继电保护发出断路器跳闸命令或信号的是（ C）的作用。
A.逻辑部分B. 跳闸部分C. 执行部分D. 测量部分7. 零序过电流保护的起动电流是按照躲开在下一条线路出口处相间短路时所出现的（D）电流来整定的。
A.零序电流；Ｂ.最大短路；Ｃ. 最大负荷；D. 最大不平衡。
8. 当限时电流速断保护的灵敏系数不满足要求时，可考虑( B )A.采用过电流保护Ｂ.与下一级限时电流速断保护相配合Ｃ.与下一级无时限电流速断保护相配合 D.与下一级过电流保护相配合9. 中性点不接地系统发生单相接地故障，故障线路零序电流方向为（ B ）。
A．由母线流向线路 B．由线路流向母线 C．不确定 D.故障点流向大地10.发电机失磁后，机端测量阻抗由第Ⅰ象限随着无功功率的变化过渡到第（ C）象限。
A. Ⅱ；B. Ⅲ；C.；Ⅳ；D. 没变化。
多项选择题：1. 断路器辅助触点接于保护跳闸回路中，可以用于（ AB ）。
A．在保护动作后，断开跳闸回路，避免跳闸线圈长时间通电而烧坏；B．避免中间继电器的触点断开跳闸回路，保护触点；C．主要用于增加触点数量 D．可代替熔断器。
电力系统继电保护原理期末考试试题及详细答案
电力系统继电保护原理期末考试试题及详细答案1、电力系统发生故障时，继电保护装置应将部分线路切除，电力系统出现异常时，继电保护装置一般应采取保护措施。
2、继电保护的可靠性是指保护在应该动作时确实动作，不应该动作时确实不动作。
3、瞬时电流速断保护的动作电流按大于本线路末端的整定值来确定，其灵敏性通常用于表示。
4、距离保护是一种根据距离远近确定的保护，反应的是距离。
受过渡电阻的影响最大，受过渡电阻的影响最小。
6、线路纵差动保护是通过比较被保护线路首末端电流之和的原理实现的，因此它不反应故障位置。
7、在变压器的励磁涌流中，除了有大量的直流分量外，还有大量的交流分量，其中交流分量为主。
8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动：采用纵联变压器、采用励磁变压器、采用励磁电抗器。
1、（C）三相短路。
2、要求（A）Ksen<1.3、为了（B）外部故障切除后保护可靠返回。
4、（C）定时限过电流保护。
5、（B）方向圆阻抗继电器。
6、处于（A）动作状态。
7、应该大于1，并取可能的最小值。
8、应采用（B）方向圆阻抗继电器。
9、可能误动。
10、保护1、2将拒动。
11、变压器的电流速断保护与过电流保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。
12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧额定电流选择。
三、简答题（共32分）1、主保护是指在设备故障时最先动作的保护，后备保护是指在主保护失灵时起作用的保护。
近后备保护是指与主保护在同一设备上，远后备保护是指与主保护在不同设备上。
2、根据阻抗继电器的特性，其整定阻抗最大值为测量阻抗的2倍，即7Ω。
3、比率制动特性是指继电器动作值与电流比值成正比的特性。
最大制动比是指继电器动作值与最大故障电流比值的最大值，最小工作电流是指继电器能够正常工作的最小电流，拐点电流是指继电器动作值与电流比值曲线的拐点处的电流。
4、变压器纵差动保护中，不平衡电流产生的原因是变压器电压不平衡引起的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

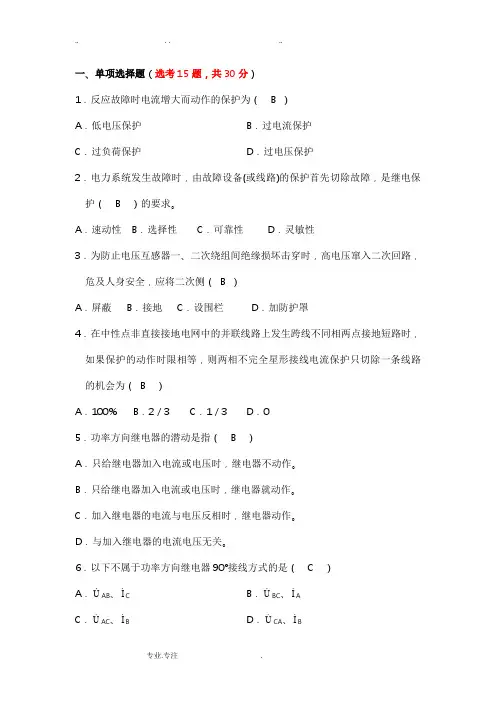

一、单项选择题（选考15题，共30分）1．反应故障时电流增大而动作的保护为（ B ）A．低电压保护B．过电流保护C．过负荷保护D．过电压保护2．电力系统发生故障时，由故障设备(或线路)的保护首先切除故障，是继电保护（ B ）的要求。
A．速动性B．选择性C．可靠性D．灵敏性3．为防止电压互感器一、二次绕组间绝缘损坏击穿时，高电压窜入二次回路，危及人身安全，应将二次侧（B ）A．屏蔽B．接地C．设围栏D．加防护罩4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，如果保护的动作时限相等，则两相不完全星形接线电流保护只切除一条线路的机会为（ B ）A．100％B．2／3 C．1／D．05．功率方向继电器的潜动是指（ B ）A．只给继电器加入电流或电压时，继电器不动作。
B．只给继电器加入电流或电压时，继电器就动作。
C．加入继电器的电流与电压反相时，继电器动作。
D．与加入继电器的电流电压无关。
6．以下不属于功率方向继电器90°接线方式的是（ C ）A．U AB、I C B．U BC、I A C．U AC、I B D．U CA、I B7．在中性点直接接地电网中发生接地短路时，零序电压最高处为（C ）A．保护安装处B．变压器接地中性点处C．接地故障点处D．发电机接地中性点处8．中性点经消弧线圈接地电网通常采用的补偿方式是（ C ）A．完全补偿B．欠补偿C．过补偿D．不补偿9．反应相间短路的阻抗继电器接线方式是（A ）A．0°接线B．90°接线C．3U o，3I o D．27°接线10．阻抗继电器的精确工作电流是指，当φK=φsen，对应于（ B ）A．Z act=0.8Z set时加入阻抗继电器的电流B．Z act=0.9Z set时加入阻抗继电器的电流C．Z act=Z set时加入阻抗继电器的电流D．Z act=1.1Z set时加入阻抗继电器的电流11．在具有分支电源的电路中，由于助增电流的影响，一般有（B ）A．测量阻抗增大，保护范围也增加。
B．测量阻抗增大，保护范围缩小。
C．测量阻抗减小，保护范围缩小。
D．测量阻抗减小，保护范围增加。
12．电力系统振荡时，阻抗继电器误动作，原因是（C ）A．振荡中心在保护范围以外B．振荡中心在保护的反方向C．振荡中心在保护范围内D．振荡中心在相临线路上13．实现输电线路纵差保护必须考虑的中心问题是（ C ）A．差动电流B．励磁涌流C．不平衡电流D．冲击电流14．在比率制动差动继电器中，制动线圈的作用是抑制（B ）A．励磁涌流B．稳态不平衡电流C．暂态不平衡电流D．短路电流15．对于大型发电机，反应转子表层过热的主保护是（C ）A．低电压起动的过电流保护B．复合电压起动的过电流保护C．负序电流保护D．阻抗保护16.“四性”是对动作于跳闸的继电保护提出的基本要求，以下不属于“四性”要求的是（C）A.可靠性B.灵敏性C.灵活性D.速动性17.过电流继电器的返回系数（B）A.小于0 B.小于1 C.大于l D.等于l18.在中性点非直接接地系统中，线路上某点发生单相接地故障时，接在母线上的电压互感器二次开口三角侧的电压大小（ C ） A.当故障点距母线越近，电压越高 B.当故障点距母线越近，电压越低 C.不管距离远近，电压基本相同D.与故障前电压相同19.中性点不接地电网的接地保护中，无选择性的是（ A ）A.绝缘监视装置B.零序电流保护C.零序功率方向保护D.阻抗保护 20.反应相间短路的阻抗继电器采用0°接线方式，正确的是（ C ）A.CB A U ,I B .A o A U ,I 3K I ·+ C.ABB A U ,I I - D .CA B U ,I 21.对于相同整定阻抗的全阻抗继电器和方向阻抗继电器，以下说法正确的是（D ） A.全阻抗继电器受过渡电阻的影响大B.全阻抗继电器受振荡的影响小 C.方向阻抗继电器受过渡电阻的影响小D.方向阻抗继电器受振荡的影响小22.以下不属于构成输电线路高频通道的元件是（ B ）A.阻波器B.电流互感器C.结合滤波器D.耦合电容器 23.高频闭锁方向保护有两个电流起动元件，灵敏度高的起动元件的作用是（A ） A.用于起动发信B.用于起动跳闸C.用于判断短路方向D.用于延时动作24.变压器瓦斯保护的主要元件是（ A ）A.气体继电器B.电流继电器C.电压继电器D.阻抗继电器25.在Y ，d11接线变压器纵差保护中，由于两侧TA 型号不同，在差动回路中引起较大的不平衡电流，为此电流互感器的同型系数Kst 取值为（C ）A.0 B.0.5 C.1 D.1.526.在发电机纵差保护原理接线中，中线上装一个断线监视继电器，它是为了防止（ B ）A.电压互感器二次侧断线B.TA 二次侧断线后，外部发生故障时纵差保护误动作C.内部故障电流过小D.过电压 27.在发电机纵差保护不平衡电流表述式中，可靠系数K rel 取（B ）A.0.13 B.1.3 C.13 D.13028.应装设失磁保护的发电机容量为（ C ）A.1MW 及以上B.50MW 及以上C.100MW 及以上D.300MW 及以上 29.逆功率保护是为了防止以下哪种设备遭到损坏( )A.发电机B.汽轮机C.励磁机D.水轮机 30．大型同步发电机的定子绕组每相都由两个或两个以上的并联支路组成，其原因是( A ) A ．定子电流大B ．定子电流小C ．转子电流大D ．转子电流小31．变压器的励磁涌流会使纵差保护回路中的不平衡电流( A )A ．变大B ．变小C ．不变D ．变为零32．变压器的异常工作情况之一是( D )A ．绕组的相间短路B ．绕组的匝间短路C ．中性点接地系统侧的接地短路D ．系统频率降低引起的过励磁33．输电线路高频保护中高频通道的工作方式不．包括( D )A ．故障时发信方式B ．长期发信方式C ．移频方式D ．移相方式 34．高频阻波器的作用是( C )A ．限制短路电流B ．防止工频电流穿越C ．防止高频电流穿越D ．补偿接地电流 35．在距离保护的I 段、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护的( A ) A ．选择性B ．可靠性C ．灵敏性D ．速动性36．单侧电源线路上，过渡电阻的存在，使测量阻抗( A )A ．增大，保护范围减小B ．增大，保护范围增大C ．减小，保护范围减小D ．减小，保护范围增大37．对于圆特性的阻抗继电器，处于临界动作状态的测量阻抗称作继电器的( B )A ．整定阻抗B ．动作阻抗C ．短路阻抗D ．负荷阻抗38．按90°接线的功率方向继电器，若KCA U U =-，则K I 应为( D )A ．A I B ．B I C ．A -I D ．B -I39．阶段式电流保护广泛应用于( D )A ．220kV 线路B ．110kV 及以上线路C ．多电源环网D ．35kV 及以下单电源线路 40．电流速断保护的动作时限取( D )A ．0.5SB ．1.0SC ．0.5~1.0SD ．0S41．电流I 段保护的灵敏系数常用保护范围来衡量，其保护范围越长表明保护越( C )A ．可靠B ．不可靠C ．灵敏D ．不灵敏 42．低电压继电器的返回系数为( A )A ．大于1B ．小于1C ．等于1D ．等于042．限时电流速断保护的灵敏系数要求（ B ）A ．大于2B ．大于1.3~1.5C ．大于1.2D ．大于0.85 43．在双侧电源系统中,采用方向元件是为了提高保护的（D ）A ．方向性B ．可靠性C ．灵敏性D ．选择性 44．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D ）A ．90°接线B ．3U 0、3I 0C.-30U 、-30I D ．-3U 0、3I 0 45．方向阻抗继电器的灵敏角为( B )A ．-α（内角）B ．k ϕ（线路阻抗角）C ．loa ϕ（负荷阻抗角）D ．一loa ϕ 46．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（ D ）A ．0°接线B ．90°接线C ．3U 0、3I 0D ．U A 、I A +K 3I 0零序补偿电流的接线方式47．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（ C ）A ．选择性B ．速动性C ．灵敏性D ．可靠性48．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（A ）A ．灵敏度高B ．灵敏度低C ．灵敏度一样D ．保护范围小 49．对于Y ，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y 侧电流互感器变比（ B ） A ．等于变压器变比n T B ．增大3倍C ．减少3倍D ．增大3倍50．发电机横差保护的作用是（ A ）A ．保护定子绕组匝间短路B ．保护定子绕组相间短路C ．保护定子绕组接地短路D ．保护转子绕组一点接地故障 51．在相间电流保护的整定计算公式中考虑继电器返回系数的保护是（ C ） A ．电流速断保护B ．限时电流速断保护C ．定时限过电流保护D ．电流电压联锁速断保护52．电流保护采用不完全星形接线方式，当遇有Y ，d11接线变压器时，应在保护的中线上再接一个继电器，其作用是为了提高保护的( C )A ．选择性B ．速动性C ．灵敏性D ．可靠性53．消除三相短路时功率方向继电器死区的方法是（ A ）A ．采用记忆回路B ．引入非故障相电压C ．采用电流电压联锁D ．加入延时54．高频闭锁方向保护有两个电流起动元件，灵敏度低的起动元件的作用是（B ） A ．用以起动发信B ．用作起动停信C ．用于判断短路方向 D ．用于延时动作 55．采用︒0接线的阻抗继电器，当发生金属性相间短路时，其测量阻抗为（ B ）A ．Z 1L k +R gB ．Z 1L kC ．Z loaD ．R g56．不同动作特性阻抗继电器受过渡电阻的影响是不同的，一般来说，阻抗继电器的动作特性在+R 轴方向所占面积愈大，则受过渡电阻的影响（ B ）A ．愈大 B ．愈小C ．一样D ．不受影响57．系统发生振荡时，距离保护可能会误动作。
一般来讲，越靠近振荡中心受振荡的影响（ B ） A ．越小B ．越大C ．一样D ．不受影响58．和纵差动保护一起作为变压器的主保护的是（ A ）A ．瓦斯保护B ．过电流保护C ．零序电流保护D ．过负荷保护 59．下列保护中，（ C ）较适合用于母线保护。
A ．零序方向保护B ．高频相差保护C ．电流比相式保护D ．瓦斯保护60．单继电器式横差保护的原理是 ( D )A ．比较不同相的两个支路电流之和；B ．比较两个支路三次谐波电流之C ．比较一相中两个支路电流之和； D ．比较两个支路三相电流之和61．下列哪个不是电力系统常见的不正常工作情况?（ B ）A ．过负荷B ．两相短路C ．过电压D ．电力系统振荡 62．变压器励磁涌流产生的原因是( C )A ．u=u m 时合闸B ．外加电压太高C ．铁芯饱和D ．不计非周期分量的衰减 63．定时限过电流保护的动作时限采用阶梯原则，目的是为了保证( A )A ．选择性B ．速动性C ．灵敏性D ．可靠性 64．220~500kV 超高压输电线路全线速动的主保护是（ D ）A ．零序电流保护B ．纵差动保护C ．距离保护D ．高频保护 65．系统发生不正常运行状态时，继电保护装置的基本任务是( D ) A ．切除所有元件B ．切电源C ．切负荷D ．给出信号66．按90o 接线的功率方向继电器，当线路正方向发生相间短路时，若d ϕ=60o ，为使继电器动作最灵敏，其内角α应选取( B ) A ．-30o B ．30o C ．60oD ．90o67．在校验距离Ⅲ段远后备灵敏系数时，分支系数K b 应取( A )A ．最大值 B ．最小值 C ．1D ．068．利用动作时间来躲过振荡影响的保护是( C )A ．距离I 段保护B ．距离Ⅱ段保护C ．距离Ⅲ段保护D ．距离Ⅱ、Ⅲ段保护 69．一般，国产高频保护装置大多采用( A )A ．故障时发闭锁信号的工作方式B ．长期发允许信号的工作方式C ．故障时发跳闸信号的工作方式D ．长期发闭锁信号的工作方式 70．电抗变换器是将一个大电流量变为成正比的( B )。
