电力系统继电保护第二章习题和答案解析

2电流的电网保护2.1在过量（欠量）继电器中，为什么要求其动作特性满足“继电特性”？若不满足，当加入继电器的电量在动作值附近时将可能出现什么情况？答：过量继电器的继电特性类似于电子电路中的“施密特特性“，如图2-1所示。

当加入继电器的动作电量（图中的k I ）大于其设定的动作值（图中的op I ）时，继电器能够突然动作；继电器一旦动作以后，即是输入的电气量减小至稍小于其动作值，继电器也不会返回，只有当加入继电器的电气量小于其设定的返回值（图中的re I ）以后它才突然返回。

无论启动还是返回，继电器的动作都是明确干脆的，它不可能停留在某一个中间位置，这种特性称为“继电特性”。

为了保证继电器可靠工作，其动作特性必须满足继电特性，否则当加入继电器的电气量在动作值附近波动时，继电器将不停地在动作和返回两个状态之间切换，出现“抖动“现象，后续的电路将无法正常工作。

126534op I kI reI 1E 0E2.2 请列举说明为实现“继电特性”，电磁型、集成电路性、数字型继电器常分别采用那些技术？答：在过量动作的电磁型继电器中，继电器的动作条件是电磁力矩大于弹簧的反拉力矩与摩擦力矩之和，当电磁力矩刚刚达到动作条件时，继电器的可动衔铁开始转动，磁路气隙减小，在外加电流（或电压）不变的情况下，电磁力矩随气隙的减小而按平方关系增加，弹簧的反拉力矩随气隙的减小而线性增加，在整个动作过程中总的剩余力矩为正值，衔铁加速转动，直至衔铁完全吸合，所以动作过程干脆利落。

继电器的返回过程与之相反，返回的条件变为在闭合位置时弹簧的反拉力矩大于电磁力矩与摩擦力矩之和。

当电磁力矩减小到启动返回时，由于这时摩擦力矩反向，返回的过程中，电磁力矩按平方关系减小，弹簧力矩按线性关系减小，产生一个返回方向的剩余力矩，因此能够加速返回，即返回的过程也是干脆利落的。

所以返回值一定小于动作值，继电器有一个小于1 的返回系数。

这样就获得了“继电特性”。

（权威版）电力系统继电保护原理试题及答案何静松-

电力系统继电保护一、填空题（每空1分，共18分）1、电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出现不正常工作时，继电保护装置一般应发出信号。

2、继电保护的可靠性是指保护在应动作时不拒动，不应动作时不误动。

3、瞬时电流速断保护的动作电流按大于本线路末端的最大短路电流整定，其灵敏性通常用保护范围的大小来表示。

4、距离保护是反应故障点到保护安装处的距离，并根据距离的远近确定动作时间的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，方向圆阻抗继电器受过渡电阻的影响最大，全阻抗继电器受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的大小和相位的原理实现的，因此它不反应外部故障。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的高次谐波分量，其中以二次谐波为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即采用速饱和中间变流器，二次谐波制动的方法和间断角鉴别的方法。

二、单项选择题（每题1分，共12分）1、电力系统最危险的故障是（C ）。

（A ）单相接地（B ）两相短路（C ）三相短路2、继电保护的灵敏系数sen K 要求（C ）。

（A ）1senK （B ）1senK （C ）1senK3、定时限过电流保护需要考虑返回系数，是为了（B ）。

（A ）提高保护的灵敏性（B ）外部故障切除后保护可靠返回（C ）解决选择性4、三段式电流保护中，保护范围最小的是（A ）（A ）瞬时电流速断保护（B ）限时电流速断保护（C ）定时限过电流保护5、三种圆特性的阻抗继电器中，（B ）既能测量故障点的远近，又能判别故障方向（A ）全阻抗继电器；（B ）方向圆阻抗继电器；（C ）偏移圆阻抗继电器6、有一整定阻抗为860setZ 的方向圆阻抗继电器，当测量阻抗430m Z 时，该继电器处于（A ）状态。

（A ）动作（B ）不动作（C ）临界动作7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取（A ）。

电力系统继电保护课后习题及答案完整版马永祥北京大学出版社

填空题1.故障发生后对电力系统造成的后果有烧坏故障设备、影响用户正常工作和产品质量、破坏电力系统稳定运行。

2。

电气设备运行超过额定电流时将引起过热、加速绝缘老化、降低寿命、引起短路等3.继电保护的基本任务是当电力系统故障时,能自动、快速、有选择的切除故障设备,是非故障设备免受损坏，保证系统其余部分继续运行当发生异常情况时，能够自动、快速、有选择的发出信号,由运行人员进行处理或切除继续运行会引起故障的设备。

4。

继电器是当输入量达到整定值时改变输出状态的一种自动器件；继电保护装置由一个或若干个继电器连接组成,一般分为测量、逻辑执行部分。

5缩短故障切除时间就必须缩短保护动作时间、缩小断路器的跳闸时间。

6.所谓运用中的设备是指全部或部分带电及一经操作带电的设备。

7。

实际工作中只能用整组试验的方法校验保护回路和整定值的正确性.8。

电网继电保护的整定不能兼顾速动性、选择性或灵敏性时按下列原则取舍局部电网服从整个电网，下级电网服从上级电网,自行消化局部问题尽量照顾局部电网和下级电网的需要，保证重要用户供电.9.在某些情况下,必须加速切除短路时,可使保护无选择性动作。

但必须采用补救措施。

如重合闸和备自投来补救.10.电力设备由一种运行方式转为另一种运行的操作过程中，被操作的有关设备均应在保护的范围内.部分保护装置可短时失去选择性。

3.1判断题1.在最大运行方式下，电流保护的保护区大于最小运行方式下的保护区。

对2.继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在无保护的状态下运行。

对3。

大接地电流系统是指所有变压器中性点均直接接地的系统。

错4．在我国系统零序电抗与正序电抗的比值是大接地电流系统与小接地电流系统的划分标。

对5.继电保护装置的电磁兼容性是指它具有定的耐受电磁干扰的能力对周围电子设备产生较小的干扰。

对6．系统运行方式越大,保护装置的动作灵敏度越。

错7。

自耦变压器中性点必须直接接地运行。

对8．快速切除线路和母线的短路故障是提高电力系统静态稳定的重要手段.错9．主保护的双重化主要是指两套主保护的交流电流、电压和直流电源彼此独立有独立的选相功能有两套独立的保护专（复）用通道;断路器有两个跳闸线圈，每套主保护分别启动一组。

电力系统继电保护模拟题及答案

电力系统继电保护试题1及参考答案一、单项选择题(每小题2分，共30分。

从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内.)1。

电流保护I段的灵敏系数通常用保护范围来衡量,其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。

①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统（②）①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(②）。

①100% ②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若I J=—Ic,则U J应为（② )①U AB②—U AB③U B④—U C6．电流速断保护定值不能保证（② )时，则电流速断保护要误动作，需要加装方向元件。

①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护,零序电流灵敏I段保护在非全相运行时需(④ )。

①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时,一定要注意不要接错极性，如果接错极性,会发生方向阻抗继电器（③ )的后果.①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB (④）①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的（②）。

①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。

例如I J=I B-I A时，U J=( ② ).①U B②U B-U A ③U A—U B④U A12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障,具有绝对(① ). ①选择性②速动性③灵敏性④可靠性13．对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是(③）。

(完整版)电力系统继电保护习题参考答案

第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

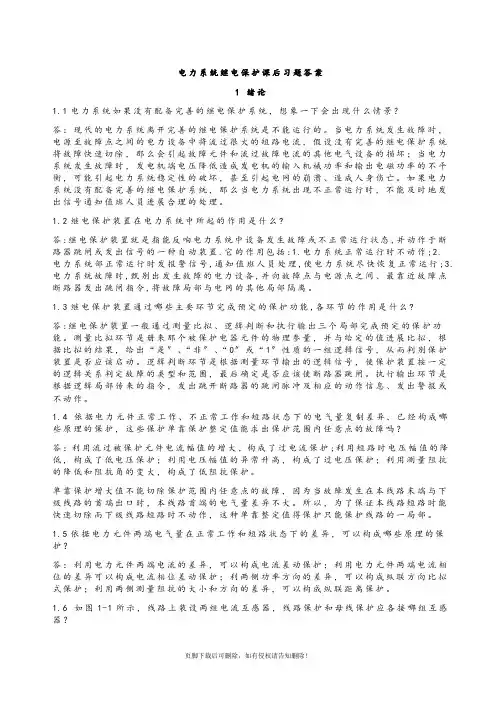

电力系统继电保护课后习题解析答案(全) -

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，假设没有完善的继电保护系统将故障快速切除，那么会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，那么当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进展合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反响电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障局部与电网的其他局部隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比拟、逻辑判断和执行输出三个局部完成预定的保护功能。

测量比拟环节是册来那个被保护电器元件的物理参量，并与给定的值进展比拟，根据比拟的结果，给出“是〞、“非〞、“0〞或“1〞性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑局部传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护试题3及参考答案

电力系统继电保护试题3及参考答案一、(本题每小题2分，满分20分)1．是当电力系统中发生故障或出现异常状态时能自动、迅速而有选择地切除故障设备或发出告警信号的一种专门的反事故用自动装置。

答：继电保护装置2．无论继电器的动作或返回，继电器都动作明确干脆，不可能停留在某一个中间位置，以保证其动作确切可靠，此特性称为。

答：继电特性3．零序功率方向元件无电压死区，因为故障点零序电压最高，短路点越靠近保护安装处，保护感受到的零序电压。

答：越大4．按90o接线的功率方向继电器，若I J=-Ic，则U J应为。

答：U J =U BA5．如果方向阻抗继电器的最大灵敏角是ϕlm，负荷阻抗角是ϕf，则采用方向阻抗继电器的灵敏系数比采用全阻抗继电器的灵敏系数可提高倍。

答：1/cos(ϕlm-ϕf)6．长距离输电线路上故障，当相差高频保护一端高频信号相位差大于动作角时，该侧保护将拒动，此时可使先动作侧发信机停信，则拒动侧保护随后动作跳闸，称之为。

答：相继动作。

8．在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于。

答：Z∑/2处9．相差高频保护采用比较线路两端相位来反应不对称短路。

答：负序电流7．速饱和变流器不能减小不平衡电流，只能减小对变压器差动保护的影响。

答：不平衡电流10.发电机失磁后机端测量阻抗的变化规律是：失磁后、失步前，机端测量阻抗随Q的减少，由I象限进入IV象限；在ϕ= 900的临界失步点，等有功圆与相交；越过临界失步点后，机端测量阻抗进入失步运行区并最终稳定于– jXd 与– jXd’之间。

答：等无功圆二、(本题满分15分)如图所示，在110KV 输电线路中，单位线路长度的阻抗为:X1=0.4(Ω/km), 可靠系数Kk’=1.25；系统阻抗为:Zs.max=6Ω, Zs.min=4Ω。

1. 计算：线路AB 的电流速断保护一次动作值与电流速断保护最小保护范围。

2．比较不完全星形接线两继电器方式与三继电器方式过电流保护的差别。

电力系统继电保护课后习题解析答案(全)

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。

3、金属性4、输电线路的短路可分为___________、____________两类。

4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。

5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。

6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。

7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。

8、远方跳闸9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。

9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。

10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

11、远后备近后备二、选择题：1、继电保护装置是由______组成的。

(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。

(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。

2、B3、继电器按其结构形式分类，目前主要有______。

(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

3、C4、当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护装置的______的体现。

4.B(A)快速性；（B）选择性；（C）可靠性；（D）灵敏性。

5、为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有______。

5.A(A)快速性；（B）选择性；（C）可靠性；（D）灵敏性。

6、继电保护装置试验分为三种，它们分别是______。

(A)验收试验、全部检验、传动试验；（B）部分试验、补充检验、定期试验；（C）验收试验、定期检验、补充检验；（D）部分检查、定期检验、传动试验。

6.C7、电力元件继电保护的选择性，除了决定继电保护装置本身的性能外，还要求满足：由电源算起，愈靠近故障点的继电保护的故障起动值______。

(A)相对愈小，动作时间愈短；（B）相对愈大，动作时间愈短；（C）相对愈小，动作时间愈长；（D）相对愈大，动作时间愈长。

7.A8、线路两侧的保护装置在发生短路时，其中的一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为______。

(A)保护有死区；（B）保护相继动作；（C）保护不正确动作；（D）保护既存在相继动作又存在死区。

8、B4、B5、A6、C7、A9、干簧继电器（触点直接接于110、220V直流电压回路）应以______兆欧表测量接触点（继电器未动作的动合触点及动作后的动断触点）间的绝缘电阻。

9.A(A)1000V；（B）500V；（C）2500V（D）1500V10、所谓继电器动合触点是指__C____。

(A)正常时触点断开；（B）继电器线圈带电时触点断开；（C）继电器线圈不带电时触点断开；(D)正常时触点闭合；11、在进行电流继电器冲击试验时，冲击电流值应为__A____。

(A)保护安装处的最大短路电流；（B）保护安装处的最小短路电流；（C）线路的最大负荷电流（D）线路的最大工作电流12、为防止仪表电压回路短路，接地故障引起距离保护失压误动作，要求仪表电压分支回路__C___。

(A)不装设熔断器；（B）装设较大容量的熔断器；（C）装设较小容量的熔断器13、补充主保护和后备保护的性能或当主保护和后备保护退出运行而增加的简单保护称_B____。

(A)异常运行保护；（B）辅助保护；（C）失灵保护9、A10、C 11、A12、C13、B三、判断题1、继电保护装置是保证电力元件安全运行的基本装备，任何元件不得在无保护的状态下运行。

（T）2、能满足系统稳定及设备安全要求，能以最快速度有选择性地切除被保护设备和线路故障的保护称为主保护。

（T）3、主保护或断路器拒动时，用来切除故障的保护是辅助保护。

（F）4、不履行现场继电保护工作安全措施票，是现场继电保护动作的习惯性违章的表现。

（T）5、继电保护装置试验所用仪表的精确度应为1级。

（F）1、√2、√3、×4、√5、×6、检修继电保护的人员，在取得值班员的许可后可进行拉合断路器和隔离开关操作。

（F）7、继电保护装置动作切除故障的时间，必须满足系统稳定和保证重要用户供电可靠性。

(T)8、为了保证电力系统运行稳定性和对用户可靠供电，以及避免和减轻电气设备在事故时所受的损失，要求继电保护动作愈快愈好。

（F）9、在现场进行继电保护装置或继电器试验所需直流可以从保护屏上的端子上取得。

（T）10、继电保护装置试验所有仪表的精确度应为0.5级。

（T）6、×7、√8、×9、√10、√11、继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在无保护的状态下运行。

（T）12、不重要的电力设备可以在短时间内无保护状态下运行。

（F）13、主保护双重化主要是指两套主保护的交流电流、电压和直流电源彼此独立；有独立的选相功能；有两套独立的保护专（复）用通道；断路器有两个跳闸线圈，每套主保护分别启动一组。

（T）11、√12、×13、√四、问答题：1、继电保护快速切除故障对电力系统有哪些好处？答：快速切除故障的好处有：提高电力系统的稳定性。

电压恢复快，电动机容易自启动并迅速恢复正常，从而减少对用户的影响。

减轻电气设备的损坏程度，防止故障进一步扩大。

短路点易于去游离，提高重合闸的成功率。

2、何谓近后备保护?近后备保护的优点是什么？答：近后备保护就是在同一电气元件上装设A、B两套保护，当保护A拒绝动作时，由保护B动作于跳闸。

当断路器拒绝动作时，保护动作后带一定时限作用于该母线上所连接的各路电源的断路器跳闸。

近后备保护的优点是能可靠地起到后备作用，动作迅速，在结构复杂的电网中能够实现选择性的后备作用。

3、对继电保护装置的基本要求是什么？各个要求的内容是什么？答：继电保护装置必须满足选择性、快速性、灵敏性和可靠性四个基本要求。

所谓继电保护装置的选择性，是当系统发生故障时，继电保护装置应该有选择的切除故障，以保证非故障部分继续运行，使停电范围尽量缩小。

继电保护快速性是指继电保护应以允许的可能最快速度动作于断路器跳闸，以断开故障或中止异常状态的发展。

快速切除故障，可以提高电力系统并列运行的稳定性，减少电压降低的工作时间。

灵敏性是指继电保护装置对其保护范围内故障的反映能力，即继电保护装置对被保护设备可能发生的故障和不正常运行方式应能灵敏地感受并反映。

上下级保护之间灵敏性必须配合，这也是保护选择性的条件之一。

继电保护装置的可靠性，是指发生了属于它应该动作的故障时，它能可靠动作，即不发生拒绝动作；而在任何其他不属于它动作的情况下，可靠不动作，即不发生误动。

4、电气设备的二次回路包括哪些部分？答：电气设备的二次回路包括测量、监察回路，控制、信号回路，继电保护和自动装置回路以及操作电流回路等5、继电保护装置的作用是什么？答:当被保护元件发生故障时，自动、迅速、有选择地将故障从电力系统切除，以保证其余部分恢复正常运行，并使故障元件免于继续受损害。

当被保护元件发生异常运行状态时，经一定延时动作于信号，以使值班人员采取措施。

6、继电保护按反应故障和按其功用的不同可分为哪些类型？答:(1)按反应故障可分为：相间短路保护，接地短路保护，匝间短路保护，失磁保护等。

(2)按其功用可分为：主保护、后备保护、辅助保护。

答案一、填空题1、选择性2、最大最小3、金属性4、相间短路接地短路5、短路电流电压6、主保护7、继电器8、远方跳闸9、不停用宜断开10、全局安全稳定运行11、远后备近后备二、选择题：1、B2、B3、C4、B5、A6、C7、A8、B9、A10、C 11、A12、C13、B三、判断题：1、√2、√3、×4、√5、×6、×7、√8、×9、√10、√ 11、√12、×13、√四、问答题：1、答：快速切除故障的好处有：提高电力系统的稳定性。
