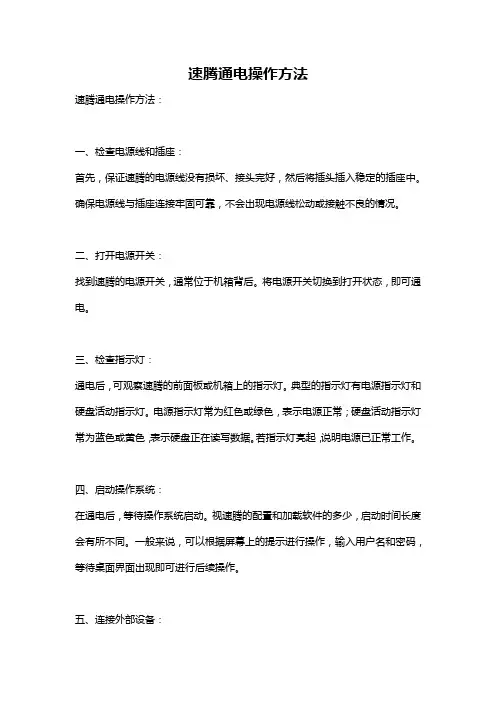

速腾通电操作方法
速腾通电操作方法速腾通电操作方法：一、检查电源线和插座：首先，保证速腾的电源线没有损坏、接头完好，然后将插头插入稳定的插座中。
确保电源线与插座连接牢固可靠，不会出现电源线松动或接触不良的情况。
二、打开电源开关：找到速腾的电源开关，通常位于机箱背后。
将电源开关切换到打开状态，即可通电。
三、检查指示灯：通电后，可观察速腾的前面板或机箱上的指示灯。
典型的指示灯有电源指示灯和硬盘活动指示灯。
电源指示灯常为红色或绿色，表示电源正常；硬盘活动指示灯常为蓝色或黄色，表示硬盘正在读写数据。
若指示灯亮起，说明电源已正常工作。
四、启动操作系统：在通电后，等待操作系统启动。
视速腾的配置和加载软件的多少，启动时间长度会有所不同。
一般来说，可以根据屏幕上的提示进行操作，输入用户名和密码，等待桌面界面出现即可进行后续操作。
五、连接外部设备：通电后，可以将需要使用的外部设备连接到速腾上。
例如，可以插入鼠标、键盘、显示器、打印机、网络线等。
确保设备连接正确，并且能够正常工作。
六、关机：使用完速腾后，可以选择关机。
在操作系统中，可以通过点击“开始”按钮，选择“关机”或“重启”等选项。
在关机过程中，系统会自动关闭程序、保存数据，并进行设备断电等操作，待屏幕显示“已关机”后即可断电。
七、拔下电源线：关闭速腾后，可以拔下电源线，但要注意在拔下电源线之前，确保速腾已经断电，并且没有存储重要数据或正在进行重要操作。
然后可以拔下电源线，将速腾与电源完全分离。
总结：速腾通电操作方法主要包括检查电源线和插座，打开电源开关，检查指示灯，启动操作系统，连接外部设备，关机，和拔下电源线。
通过按照以上步骤进行操作，可以确保速腾能够正常通电使用，并保证数据的安全。
在操作前，务必阅读速腾的使用手册，以确保操作正确，并避免不必要的损失。
2006大众速腾用户使用手册
2006大众速腾用户使用手册摘要：I.引言- 介绍2006大众速腾用户使用手册II.速腾简介- 速腾的线条和比例- 速腾的工艺和制造III.用户手册概述- 用户手册的内容- 用户手册的作用IV.车辆操作- 钥匙的使用- 电路的打开- USB接口的使用V.车辆维护- 保养手册的内容- 保养手册的作用VI.结论- 总结速腾用户手册的重要性正文：2006大众速腾用户使用手册是一本非常重要的参考资料，它为车主提供了详细的信息，帮助车主更好地了解和操作车辆。
速腾是一款非常受欢迎的车型，其线条流畅，比例协调，展现了德国大众的设计精髓。
速腾的工艺和制造也非常精湛，使得车辆在行驶过程中表现出卓越的性能和舒适的驾驶体验。
用户手册是车主必备的参考书，它包含了车辆的操作说明、维护保养等信息。
用户手册可以帮助车主了解车辆的各种功能和操作方法，让车主更加轻松地驾驶车辆。
同时，用户手册还提供了车辆维护保养的知识，帮助车主更好地保养车辆，延长车辆的使用寿命。
在车辆操作方面，用户手册提供了钥匙的使用方法、电路的打开方式等信息。
例如，车主需要将钥匙插入车辆的钥匙孔中，然后打开电路，就可以启动车辆。
此外，用户手册还介绍了USB接口的使用方法，让车主可以更加方便地使用车辆的音响系统和其他功能。
在车辆维护方面，用户手册提供了保养手册的内容和作用。
保养手册包含了车辆的保养知识和方法，车主可以按照保养手册的指导，对车辆进行保养，确保车辆的正常运行。
总之，2006大众速腾用户使用手册是一本非常有用的参考资料，它为车主提供了详细的信息，让车主可以更好地了解和操作车辆。
途岳中控屏usb接口改装方案
途岳中控屏usb接口改装方案途岳中控屏USB接口改装方案1. 方案概述•本方案旨在对途岳中控屏进行USB接口改装，以提供更便捷的设备连接和数据传输功能。
2. 改装方法•选择合适的USB接口类型，如USB-A、USB-C等。
•找到合适的位置，将USB接口安装在中控屏面板上。
•连接USB接口与中控屏电路，确保正常的信号传输和供电能力。
3. 实施步骤材料准备•USB接口模块•电脑工具包•连接线材料拆卸中控屏面板•使用工具包中的螺丝刀等工具，拆卸中控屏面板。
•注意避免损坏面板或其他关键部件。
安装USB接口模块•将USB接口模块固定在中控屏面板的合适位置。
•确保接口模块与面板之间的间距和位置调整合适。
连接USB接口与中控屏电路•使用合适的连接线材料将USB接口模块与中控屏电路连接。
•确保连接稳固且无松动，并保证正常的信号传输和供电能力。
测试与调试•完成安装后，重新组装中控屏面板，并将其安装回车辆。
•进行测试，验证USB接口的功能和性能是否正常。
•如有需要，进行适当的调试和优化。
4. 注意事项•在进行改装前，建议先阅读途岳车辆的相关说明书和维修手册。
•在进行改装过程中，注意安全操作，避免造成个人和车辆的损伤。
•做好改装记录和备份，方便以后的维护和更新。
•如非专业人士，请寻求合格的技术人员协助进行改装。
5. 结论•通过对途岳中控屏USB接口的改装，可以为车主提供更便捷的设备连接和数据传输功能，提高车辆的实用性和便利性。
6. 延伸改进方向•增加多个USB接口，以满足多设备同时连接的需求。
•添加USB快充功能，提供更快的充电速度。
•考虑支持无线充电功能，增加便利性和舒适度。
7. 可能的风险和挑战•由于不熟悉车辆的相关电路和安装过程，可能出现安装不当导致无法正常使用的情况。
•改装过程中可能对车辆的外观和内部结构造成一定的影响。
•部分车辆可能具有特殊的结构和电路设计，可能需要额外的改装技术和工具。
8. 经济效益分析•通过改装USB接口，提升了车辆的实用性和便利性，增加了车主的使用体验。
09款新宝来 速腾等原配天宝CD机完美USB恢复步骤
【独家原创】09款新宝来/速腾等原配天宝CD机完美USB恢复步骤第一章：简介完美USB恢复之所谓称恢复(不是加装)，之所以称完美，就是因为跟之前的普通USB加装不同，其高级功能体现在可靠性、稳定性、人性化等方面，具体是：1.增加对USB电源的超温保护和过流保护，避免可能的烧毁元器件等事故隐患2.只有在选择USB播放且USB设备有效时才对USB供电。
3.提供USB总线瞬态保护，可避免USB播放中的不稳定因素4.不需一根跳线，清爽干净，在某种程度上提高了可靠性5.即使采用世界级大厂元件，所有元件的成本也不足百元6.恢复完后，即跟原厂原装一样。
所以叫恢复不叫加装/改装这种USB恢复的缺点是：1、恢复过程需要专业的电子知识和焊接技能。
2、同时跟之前的普通USB加装相比，成本必然有所提高，大约需要提高30元购买两只保护芯片和额外的几个其它元件。
=====================================================================功能说明：1、2009款新宝来CD机是天宝(TOP POWER)电子代工，默认支持CD光盘和MP3光盘。
其实，内部电路厂家设计有外接USB及AUX IN功能，只不过出厂时没有安装USB及AUX IN所需要的电子元件。
但是在机器内部电路板(PCB)上留有这些元件的位置，这给功能恢复提供了充分的有利条件。
2、因为跟生命财产相关，所以汽车电子是要求很高的电子产品。
因此在用料上需要可靠性很高的电子元件，同时电路设计配备有多种保护措施。
3、这些保护措施可以保证电路发生故障，或外接设备(U盘等)发生故障(例如接上了一只有故障的U盘；或者USB充电器等高耗电的USB设备；或者不小心短路了USB设备；或者外接设备电流偏大导致内部电路过热，等等)时，机器可以自动保护。
4、机器会在这些异常发生时立即自动保护，同时关闭外接USB电源，故障消失后自动恢复正常。
2015一汽大众速腾全车电路图安装位置-插头接线板
New Sagitar安装位置编号805 / 1版本03.2015插头接线板和对接插头插头连接一览1 -空调装置上鼓风机的对接插头，-T10a-安装位置→章节2 -副驾驶员侧A 柱旁的对接插头，-T28a-安装位置→章节3 -副驾驶员座椅的接线板，-T10d-, -T3l-,-T2be-安装位置→章节4 -副驾驶员侧B 柱旁的对接插头，-T28c-安装位置→章节5 -后部保险杠的对接插头，-T6af-安装位置→章节6 -驾驶员侧B 柱旁的对接插头，-T28b-安装位置→章节7 -驾驶员座椅接线板，-T10c-, -T3k-, -T2q-安装位置→章节8 -驾驶员侧A 柱旁的对接插头，-T28-/ -T32c-安装位置→章节9 -诊断接口-U31-，-T16-安装位置→章节10 -转向系对接插头，-T6z-安装位置→章节11 -发电机对接插头，-T4t-安装位置→章节12 -发动机对接插头，-T14-安装位置→章节13 -前部保险杠的对接插头，-T8l-安装位置→章节14 -散热器风扇对接插头，-T4x-安装位置→章节15 -阳光照射光电传感器的对接插头，-T4n-安装位置→章节空调装置上鼓风机的对接插头A -10 芯黑色插头连接-T10a-副驾驶员侧A 柱旁的对接插头A -28 芯黑色插头连接-T28a-副驾驶员座椅的接线板A -2 芯黑色插头连接-T2be-B -3 芯黄色插头连接-T3l-C -10 芯黑色插头连接-T10d-1 -28 芯黑色插头连接-T28c-后部保险杠的对接插头-6 芯黑色插头连接-T6af--箭头-1 -28 芯黑色插头连接-T28b-提示图示针对副驾驶员侧情况。
驾驶员侧大致可由此推出。
驾驶员座椅接线板A -2 芯黑色插头连接-T2q-B -3 芯黄色插头连接-T3k-C -10 芯黑色插头连接-T10c-仅用于高端车辆A -28 芯插头连接-T28-仅用于低端车辆A -32 芯插头连接-T32c-诊断接口-U31-A -16芯插头连接-T16-。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．改装的好处
一汽大众速腾1.6原装单碟CD/MP3主机加装USB/AUX主要特点：
1 内置激活原车USB/AUX功能电路，连接U盘即享受原车音质（支持320K和VBR的MP3）的音乐，自测试支持8GB U盘（本人没有更大的U盘测试）。
2 网络下载，歌曲来源广，方便增删歌曲。
使用方便，插上U盘设备即可播放，存储设备拔下带回可存储歌曲，自由便利，任意选择。
随意通过带回U盘进行增加、删除歌曲，无需再为刻录光碟而烦恼。
3 目录管理功能：按原车目录切换键直接选择目录，实现多碟机功能，理论上支持多达128个目录，每个目录支持多达512个文件．目录名和文件名支持中文目录名和中文歌曲名,最多支持64个英文字符，目录深度最多支持8层。
选曲不需要光头寻道，速度比CD更快。
4 借用汽车音响上的接口音频有线连接，音质效果良好，逼近原车CD水平，完全避免其他转接方式（FM无线发射，卡座感应）造成音质损失和外界干扰。
5 实现通过原车面版按钮控制选曲，音量调节。
保证用户原车的整体美观，操控感和操控安全，方便驾驶时的使用便利。
6 断电记忆功能，支持断点记忆播放功能，自动开关机。
7 安装简单，只是通过接口激活了原车自带的功能而已，不影响原车CD与收音机的使用，完全隐藏于汽车内部，可以说实际上是一个虚拟CD。
接口材料选用高品质接头，确保音质和耐用性。
8 无跳碟现象，播放更流畅。
9 适用范围：速腾1.6！！！一汽大众新宝来单碟CD机、上海大众朗逸品悠、品雅单碟CD/MP3主机，品轩的虚拟六碟主机、晶锐晶致单碟CD主机、朗逸专用DVD/导航主机适用。
注意事项：
1、由于USB接口电源稳压芯片功率有限，不建议用作USB标准电源设备的充电。
2、安装前建议先把U盘格式化成FAT32格式，再复制歌曲到U盘上，这是车友们遇到最多的一个问题。
二．前提：你的速腾是什么cd机？
我是2009年5月的1.6AT，此后的1.6机器应该都可以。
具备播放mp3功能的应该都可以。
2.0的不确定。
按键如下图的，应该就可以改。
借用一张Naturey的图：
三．准备工作。
1. 买一把T20大小的梅花螺丝刀。
（不是内六角，是梅花型）
2. 找一张废旧的信用卡或其他卡片，用来撬卡扣。
3. 找一把1字螺丝刀，也是用来撬卡扣的。
与信用卡相比，螺丝刀能用更大的力，但不要用在暴露在外面的面板上，容易破坏面板。
内部倒是无所谓。
4. 准备电烙铁和焊锡丝，电烙铁要越尖越好。
5. 买元器件，列表如下：
a. 电阻均为贴片式，大小为0805：22K两个，15K一个
b．10U的电解电容一个。
c. 开关二极管一个，型号不限，PNP型三极管一个，9015即可。
这两个器件可以不是贴片的。
导线若干。
d. 买一根质量好一些，长一些的USB延长线，需要有母头（也就是能插U盘的那头）。
我买的是1.5米长。
6. 准备些电工胶布，再找一个U盘做测试用。
反正你以后也要插机器上的。
元器件很便宜，基本可以向老板索要，不要钱。
USB 线有多贵的就买多贵的。
其他东西借来用用也可以，不一定买。
四． 拆出cd 播放器。
网上有教程，比较麻烦，可以到4s 要求他们搞。
速腾车拆CD 是比较麻烦的。
我费了不少事，最后还有求助ssss 。
方法如下
参考了 /bbs/thread-c-442-5014665-1.html ，按我自己拆的心得整理。
a. 先把中控台中间那个盒子里的垫子取出来，下面有两个T20大小的6角梅花螺丝，把螺
丝取掉，可以把这个盒子取下来。
推荐用废旧的信用卡在周围撬一圈。
不要用一字螺丝刀，容易把盒子撬坏。
也可以在拆完螺丝后，直接用手搬盒子上端的两侧，就是卡扣的位置。
大力点，不会坏点。
下图是反过来照的盒子，可以看到卡扣位置:
b. 取下盒子后，下面还有一个螺丝，拆掉。
卡扣1 卡扣2
卡扣3（看不
到，挡住了）
螺丝1个
c.拆上面板。
用力掰A,B两个卡扣，把整个上面板的上部抬起。
用力掰C,D,E,F 4个卡扣，把上面板的下半部抬起。
这一步比较难，需要小心的是，不要撬空调口，那个是需要和上面板一起拿下来的。
可以多撬一下。
大力出奇迹啊。
A卡扣B卡扣
C卡扣
D卡扣
F卡扣
E卡扣
F卡扣
d.拆下面板。
拆去两个螺丝后，可以把下面板抠出来，背部卡扣较多，但很好拆。
螺丝1 螺丝2
下面板拆下来后的样子：
e.拆整机：4个螺丝移去，就可拿出来。
螺丝2 螺丝1
螺丝4 螺丝3
f.机器背后有三根线，分别是电源/音箱/天线，全拔掉即可。
电源与音箱的插头比较大，
需要先把边上的卡扣按住，再使劲拔。
这里比较简单，就没有图了。
五．拆CD并加增加几个元器件。
详细可参考
/bbs/thread-c-633-5335659-1.html
/bbs/thread-c-633-5119349-1.html
/bbs/thread-c-633-5318761-1.html.
我按上面的做的，基本一致，但有些改动。
这里我还是按我的心得整理一下，会用到上面帖子的图片。
a.拆CD机。
不用拧螺丝，直接用1字螺丝刀撬。
把上下两个面板都拆开。
CD机型号：速腾1.6与新宝来相同.
4个螺丝拆掉，可取出cd 读盘的机构。
小心，还有根排线连着。
螺丝1 螺丝4
螺丝3
螺丝2
用指甲把两边往下抠，可取下排线。
OK, 拆解完成，下面可以插上电烙铁，开焊！
b. 我不需要AUX 口，因此省去了一些部件，在下图中省去部分已标注。
往下抠 往下抠
省去
省去这两
根线恢复电路一
恢复电路二
省去这两个电容
这里是三极
管C(集电极)
这里是负极
这里是三极
管b(基极)
这里是三极
管e(发射极)
下图是9015三极管的管脚，1是发射极，2是基极，3是集电极。
在电路焊好后，需要联线。
USB对应线的位置：1＝电源－极（黑色）
2＝电脑USB线的白色信号线
3＝电脑USB线的绿色信号线
4＝电源＋极（红色）
2根信号线真的接错也不会烧机器的，电源线就别搞错了。
9=与焊接的那个二极管负极相同。
也就是说，9脚在电路板上是与二极管负极直接相连的。
我在调试过程中，遇到USB无法切换出来的情况，于是按网友的做法，将9脚直接用导线接地。
我是随便找了一块焊锡最大的地方。
这里需要注意到是，在电路板元器件那一面，有些不好焊接，这几根线我全是在背面焊的。
USB的走线：
我是把CD机上壳一块铁掰掉，USB穿进去的。
就在天线插座附近。
不推荐在前面板开口，因为很难开的工整，且U盘插前面有些突兀，不好看。
我是直接从副驾驶的手套箱中引出的USB接口，平时直接放在里面。
注意USB线打个结，别“缩阳”了。
六．调试技巧：
1. 在完成上述任务后，可以先不要把CD的读盘机构装上，可以直接接回车上，这时应该能通过按CD键，切换出CD/USB/AUX三种状态。
此时不能放出歌。
如果你不能顺利切换，请检查电路及焊接质量。
如果U盘电源指示灯不亮，说明没电，可以查U盘的线。
需要注意到是，有些杂牌USB线，可能4根联线颜色会错乱，推荐买10块钱以上的，肯定没问题。
可能出错的几点：二极管极性接反，三极管管脚接错，9脚未接地，电阻虚焊（比较难查，只能重新check一下了）
从我焊接的经验来看，贴片元件反而好焊，摆好再加热就行，但USB线还比较麻烦，几根线靠得太近了。
2. 如果上面能成功，就可以装好CD，再试一下能不能放歌了。
整篇帖子基本没有自己的图，所以还需要感谢Naturey,jywj2d,任我飞9394，亲吻地面，汽车之家论坛，CCTV……..
不是我不想拍，主要基本是晚上搞的，地库太暗。
另外开始的时候，也没把握能搞定。
如果安装过程中遇到问题，可在此帖留言，我定尽绵薄之力。
