隧道洞身开挖检验批(填写示例)
隧道开挖检验批(2019新验标样本)
洞身开挖检验批质量验收记录表
04010201
单位工程名称 吉布甲隧道
分部工程名称 分项工程名称 施工单位
洞身开挖 洞身开挖 中铁十六局集团有限公司
验收部位 项目负责人
D2K296+×××～D2K296+× ××
×××
施工质量验收标准名称及编号 施工质量验收标准的规定
《铁路隧道工程施工质量验收标准》(TB 10417-2018) 施工单位检查评定记录
开挖xx循环，检查xx循环，地质情况与设计基本相 符，符合验标要求。
施工作业 责任人员登记
施工单位 检查结果
监理单位 验收结论
专职质量检查员 专业监理工程师
年月日 年月日
监理单位 验收记录
1 开挖断面中线和高程
第7.2.1条
开挖xx循环，检查xx循环，开挖断面中线和高程符 合设计要求。
主
控 2 开挖轮廓尺寸及欠挖控制
项
目
第7.2.2条
开挖xx循环，检查xx循环，隧道开挖轮廓尺寸符合 设计要求，开挖断面无欠挖，符合验标要求。
3
开挖后地质情况及隧底地基承 载力
第7.2.3条
隧道检验批表

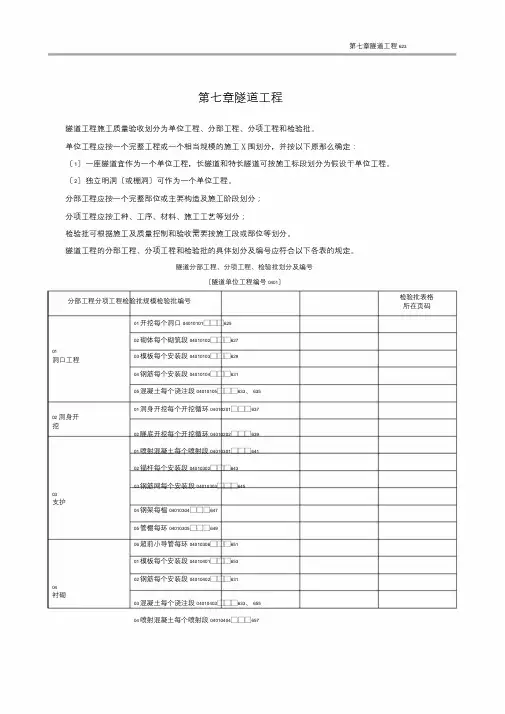

第七章隧道工程隧道工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。
单位工程应按一个完整工程或一个相当规模的施工X围划分，并按以下原那么确定：〔1〕一座隧道宜作为一个单位工程，长隧道和特长隧道可按施工标段划分为假设干单位工程。
〔2〕独立明洞〔或棚洞〕可作为一个单位工程。
分部工程应按一个完整部位或主要构造及施工阶段划分；分项工程应按工种、工序、材料、施工工艺等划分；检验批可根据施工及质量控制和验收需要按施工段或部位等划分。
隧道工程的分部工程、分项工程和检验批的具体划分及编号应符合以下各表的规定。
隧道分部工程、分项工程、检验批划分及编号〔隧道单位工程编号0401〕分部工程分项工程检验批规模检验批编号检验批表格所在页码01开挖每个洞口04010101□□□62502砌体每个砌筑段04010102□□□62701洞口工程03模板每个安装段04010103□□□62904钢筋每个安装段04010104□□□63105混凝土每个浇注段04010105□□□633、63501洞身开挖每个开挖循环04010201□□□637 02 洞身开挖02隧底开挖每个开挖循环04010202□□□63901喷射混凝土每个喷射段04010301□□□64102锚杆每个安装段04010302□□□64303钢筋网每个安装段04010303□□□64503支护04钢架每榀04010304□□□64705管棚每环04010305□□□64906超前小导管每环04010306□□□65101模板每个安装段04010401□□□65302钢筋每个安装段04010402□□□63104衬砌03混凝土每个浇注段04010403□□□633、65504喷射混凝土每个喷射段04010404□□□657续表分部工程分项工程检验批规模检验批编号检验批表格所在页码05底板每个浇注段04010405□□□633、65906仰拱每个浇注段04010406□□□633、66104衬砌07仰拱填充每个浇注段04010407□□□633、66308回填注浆每个注浆段04010408□□□66501洞口防排水每个洞口04010501□□□66702洞内排水沟〔槽〕100m04010502□□□66903施工缝与变形缝处理每处04010503□□□67105防水和排水04防水板每个铺设段04010504□□□673205涂料防水层500m 04010505□□□67506注浆防水每个作业循环04010506□□□67707盲管〔沟〕每个衬砌浇筑段04010507□□□67901开挖每个开挖循环04010601□□□68102喷射混凝土每个喷射段04010602□□□64103锚杆每个安装段04010603□□□64304钢筋网每个安装段04010604□□□64505钢架每榀04010605□□□64706辅助坑道及附属洞室06管棚每环04010606□□□64907超前小导管每环04010607□□□65108模板每个安装段04010608□□□68309钢筋每个安装段04010609□□□63110混凝土每个浇注段04010610□□□633、68511坑道口及其封闭每个口04010611□□□68701运营通风土建工程每处04010701□□□68907附属设施02消防每处04010702□□□69103电缆槽100m04010703□□□69301明洞开挖每个开挖循环04010801□□□69502模板每个安装段04010802□□□69703钢筋每个安装段04010803□□□63108 明洞工程04混凝土每个浇注段04010804□□□633、69905明洞防排水每施工段04010805□□□70106回填每个施工段04010806□□□703洞口开挖检验批质量验收记录表04010101□□□单位工程名称分部工程名称分项工程名称验收部位施工单位工程负责人施工质量验收标准名称及编号?铁路隧道工程施工质量验收标准?TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主1及尺寸开挖X围边坡仰坡第4.2.1条控项基底端墙目2 地基承载力翼墙挡土墙第4.2.2条位置1 洞门排水沟深度一坡度般第4.2.3条项位置目2 洞门截水沟深度坡度专职质量检查员年月日施工单位检查评定结果分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控工程1．隧道门边坡、仰坡开挖X围及尺寸应符合设计要求。
隧道质检资料填写模板
质量证明附件
监理员意见：经检验，各检查项目均符合设计及规范要求。（手 1.超前钢管检查记录表；
写）
（手写）
签字：
年月日
专业监理工程师意见：各项指标符合设计及规范要求，同意下序 承包人收到日期及签字： 施工。（手写）
签字：
年月日
年月日 签字：
第 13 页
E10.18.2 超前钢管质量检验评定表
分项工程名称：(SF5a)K20+744~K20+765φ42×4 超前小导管 所属分部工程名称：刺桐关 3#隧道右幅洞身辅助施工 所属建设项目：晋宁至红塔区高速公路项目
工程部位：洞身开挖
施工单位：中国水电建设集团路桥工程有限公司 监理单位：广东翔飞公路工程监理有限公司 编号：
基本 要求
1、不良地质段开挖前应做好预加固、预支护。2、当前方地质出现变化迹象或接近围岩分界线时，必须用地质雷达、超前小导坑、超前探孔等方法先探明隧道的工程地质 和水文地质情况，才能进行开挖。3、应严格控制欠挖。当石质坚硬完整且岩石抗压强度大于 30MPa 并确认不影响衬砌结构稳定和强度时，允许岩石个别凸出部分(每 1m2 不大于 O.1m2)凸入衬砌断面，锚喷支护时凸入不大于 30mm，衬砌时不大于 50mm，拱脚、墙脚以上 lm 内严禁欠挖。4、开挖轮廓要预留支撑沉落量及变形量，并利用量测 反馈信息进行及时调整。5、隧道爆破开 挖时应严格控制爆破震动。6、洞身开挖在清除浮石后应及时进行初喷支护。
桩号
K20+744～K20+775
实测项目
检测项目名称
等级
备注
洞身开挖
合格
中间 交工 实测 项目 自检 结果
监理 评述
施工负责人签字 监理负责人签字
洞身开挖质量检验批评定表
边墙超挖mm
每侧
＋100，－0
全宽
＋200，－03仰 Nhomakorabea，隧底超挖
mm
平均100，
最大250
外观质感鉴定结果：
缺陷处理意见：
监理（建设）单位
验收结论：
监理工程师：
建设单位技术负责人：
年月日
施工单位质量保证资料：
施工单位项目质检员：
项目技术负责人：
年月日
注：本表一式三份，建设、监理、施工单位各一份。
洞身开挖质量检验批评定表
表C-189编号：
工程名称
桩号及部位
施工单位
检验时间
年月日
项
次
检验项目
规定值或
允许偏差
检验
点数
合格
点数
合格率
﹪
施工单位
自评得分
监理单位
检查评分
1
拱
部
超
挖
mm
破碎岩，土1、2类围岩
平均100，
最大150
中硬岩软岩3-5类围岩
平均150，
最大250
硬岩、5类围岩
平均100，
最大200
公路隧道检验批验收表格(28种)
