铝单板幕墙工程技术交底一、项目概述铝单板幕墙工程是指在建筑物外墙表面安装铝合金单板，形成一种美观、耐久、防水、防火的装饰和保护层。
本项目的目标是在工程施工前，对铝单板幕墙工程的技术要求进行详细交底，确保施工过程中的质量和安全。
二、施工要求1. 材料选择：铝单板材料应符合国家标准，具有良好的耐候性和耐腐蚀性能。
颜色、厚度和表面处理应符合设计要求，并经过质量检验合格。
2. 安全措施：施工现场应设置安全警示标志，工人应佩戴安全帽、安全绳等个人防护装备。
施工过程中应注意防滑、防坠落等安全措施。
3. 施工工艺：按照设计图纸和施工方案进行施工，确保每道工序的顺利进行。
施工前应进行充分的准备工作，包括材料准备、设备调试等。
4. 焊接工艺：采用氩弧焊接工艺，焊接接头应牢固、均匀，无气泡、裂纹等缺陷。
焊接工艺应符合国家标准，并经过焊接质量检验合格。
5. 表面处理：铝单板表面应进行氟碳喷涂处理，确保颜色鲜艳、耐候性好。
喷涂工艺应符合国家标准，并经过质量检验合格。
6. 安装要求：铝单板应按照设计要求进行安装，连接件和固定件应牢固可靠。
安装过程中应注意保护铝单板表面，避免划伤和损坏。
7. 质量验收：施工完成后，应进行质量验收。
验收标准包括外观质量、平整度、尺寸偏差等。
合格后方可进行下一道工序。
三、施工流程1. 材料准备：根据设计要求，准备铝单板、连接件、固定件等材料，并进行质量检验。
2. 焊接工艺：按照焊接工艺要求，进行铝单板的焊接。
焊接完成后，进行焊缝检查和质量验收。
3. 表面处理：将焊接好的铝单板进行表面处理，包括清洁、除锈和喷涂等工艺。
4. 安装工艺：根据设计图纸，进行铝单板的安装。
安装过程中应注意连接件和固定件的安装质量。
5. 质量验收：施工完成后，进行质量验收，确保工程质量符合设计要求。
6. 完工清理：清理施工现场，将废弃材料和垃圾进行分类处理，并保持施工现场的整洁。
四、质量控制1. 施工前的准备工作应充分，包括材料准备、设备调试等。
铝单板幕墙工程技术交底
铝单板幕墙工程技术交底引言概述：铝单板幕墙工程是建造外立面装饰的一种常见形式，具有美观、耐用、防火等优点。
在进行铝单板幕墙工程时，技术交底是至关重要的环节，能够确保工程顺利进行并达到预期效果。
本文将从设计要求、材料选择、施工工艺、质量控制和安全防护等五个方面进行详细阐述。
一、设计要求1.1 确定幕墙的类型和结构形式，包括平面布置、立面形式等。
1.2 确定幕墙的材料和颜色，满足建造设计要求和环境要求。
1.3 确定幕墙的结构连接方式，包括固定方式、密封方式等。
二、材料选择2.1 选择符合国家标准的铝合金材料，具有良好的强度和耐腐蚀性能。
2.2 选择优质的表面处理工艺，如喷涂、阳极氧化等，确保铝单板的表面光滑均匀。
2.3 选择合适的密封胶条和密封胶，确保幕墙的密封性和防水性能。
三、施工工艺3.1 按照设计要求进行幕墙的构架安装，确保结构稳固可靠。
3.2 进行铝单板的安装和固定，注意保持板与板之间的间隙均匀。
3.3 进行幕墙的密封处理，确保密封胶条和密封胶的质量和安装效果。
四、质量控制4.1 进行幕墙的质量检验，包括外观质量、尺寸精度、密封性能等方面。
4.2 对施工过程中浮现的问题及时处理，确保工程质量符合要求。
4.3 进行幕墙的验收，确保工程达到设计要求并符合相关标准。
五、安全防护5.1 制定施工安全计划，确保施工过程中的安全防护措施到位。
5.2 对施工人员进行安全培训，提高他们的安全意识和技术水平。
5.3 定期检查施工现场的安全情况，及时发现并解决安全隐患。
结论：技术交底是铝单板幕墙工程中至关重要的环节，设计要求、材料选择、施工工艺、质量控制和安全防护等方面都需要严格把关。
惟独做好技术交底，才干确保铝单板幕墙工程顺利进行并取得良好的效果。
铝单板幕墙工程技术交底

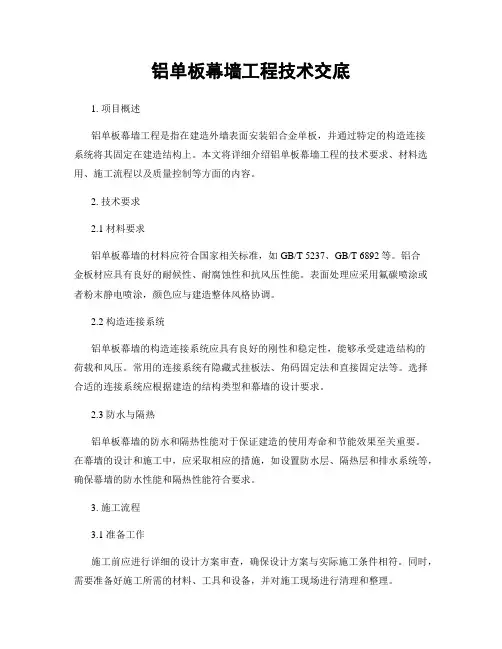

铝单板幕墙工程技术交底1. 项目概述铝单板幕墙工程是指在建造外墙表面安装铝合金单板，并通过特定的构造连接系统将其固定在建造结构上。
本文将详细介绍铝单板幕墙工程的技术要求、材料选用、施工流程以及质量控制等方面的内容。
2. 技术要求2.1 材料要求铝单板幕墙的材料应符合国家相关标准，如GB/T 5237、GB/T 6892等。
铝合金板材应具有良好的耐候性、耐腐蚀性和抗风压性能。
表面处理应采用氟碳喷涂或者粉末静电喷涂，颜色应与建造整体风格协调。
2.2 构造连接系统铝单板幕墙的构造连接系统应具有良好的刚性和稳定性，能够承受建造结构的荷载和风压。
常用的连接系统有隐藏式挂板法、角码固定法和直接固定法等。
选择合适的连接系统应根据建造的结构类型和幕墙的设计要求。
2.3 防水与隔热铝单板幕墙的防水和隔热性能对于保证建造的使用寿命和节能效果至关重要。
在幕墙的设计和施工中，应采取相应的措施，如设置防水层、隔热层和排水系统等，确保幕墙的防水性能和隔热性能符合要求。
3. 施工流程3.1 准备工作施工前应进行详细的设计方案审查，确保设计方案与实际施工条件相符。
同时，需要准备好施工所需的材料、工具和设备，并对施工现场进行清理和整理。
3.2 安装铝单板根据设计方案和施工图纸，先进行幕墙的基础安装，包括固定龙骨、安装挂板等。
然后，按照幕墙板的尺寸和位置要求，进行铝单板的切割和加工。
最后，使用合适的连接系统将铝单板固定在龙骨上，确保安装坚固。
3.3 防水和隔热处理在铝单板幕墙安装完成后，进行防水和隔热处理。
根据设计要求，设置防水层和隔热层，并确保其与铝单板的连接处密封良好。
同时，安装排水系统，确保幕墙的排水畅通。
3.4 完成工程经过以上步骤的施工后，对铝单板幕墙进行全面检查和清理，确保幕墙的外观质量和功能性能符合要求。
最后，进行工程验收，并编制相应的技术交底资料。
4. 质量控制4.1 材料检查在施工前，对铝单板和相关材料进行检查，确保其质量合格。
铝单板幕墙工程技术交底
铝单板幕墙工程技术交底一、项目概述铝单板幕墙工程是一种常见的建筑外墙装饰材料，具有轻质、耐腐蚀、易安装等特点。
本次技术交底旨在详细介绍铝单板幕墙工程的相关技术要求和施工流程，确保项目能够按照规范进行施工。
二、铝单板幕墙工程的基本要求1. 材料选择：铝单板应符合国家相关标准，具有良好的耐候性和抗腐蚀性能。
材料的厚度、强度等指标应符合设计要求。
2. 施工准备：施工前应对施工现场进行清理，确保施工区域的平整度和干净度。
同时，要对施工所需的材料、工具进行清点和准备。
3. 安全措施：施工现场应设置合适的安全警示标志，并配备必要的安全防护设施。
施工人员应穿戴好安全防护装备，并按照相关规定进行作业。
4. 施工工艺：铝单板幕墙的安装工艺包括固定系统的设计和安装、铝板的切割和加工、幕墙的安装等。
施工过程中应严格按照设计图纸和施工方案进行操作。
5. 质量控制：施工过程中应进行质量检查，确保铝单板幕墙的安装质量。
包括检查材料的质量、尺寸的准确性、固定系统的牢固性等。
6. 现场管理：施工现场应保持整洁有序，材料的存放要合理有序，避免堆放过高或过杂。
施工人员应按照施工计划进行施工，确保施工进度和质量。
三、施工流程1. 铝单板幕墙工程的施工流程主要包括以下几个步骤：a. 施工准备：清理施工现场，检查材料和工具的准备情况。
b. 固定系统的设计和安装：根据设计要求，确定固定系统的类型和安装位置，并进行固定系统的安装。
c. 铝板的切割和加工：根据设计图纸，对铝板进行切割和加工，确保尺寸和形状的准确性。
d. 幕墙的安装：根据设计要求，将加工好的铝板安装在幕墙的固定系统上，并进行固定和调整。
e. 质量检查和整理：对已安装的铝单板幕墙进行质量检查，确保安装质量符合要求，并进行整理和清理施工现场。
四、施工注意事项1. 施工过程中，要严格按照设计要求和施工方案进行操作，确保施工质量。
2. 施工现场应保持整洁有序，材料的存放要合理有序，避免堆放过高或过杂。
铝单板幕墙工程技术交底

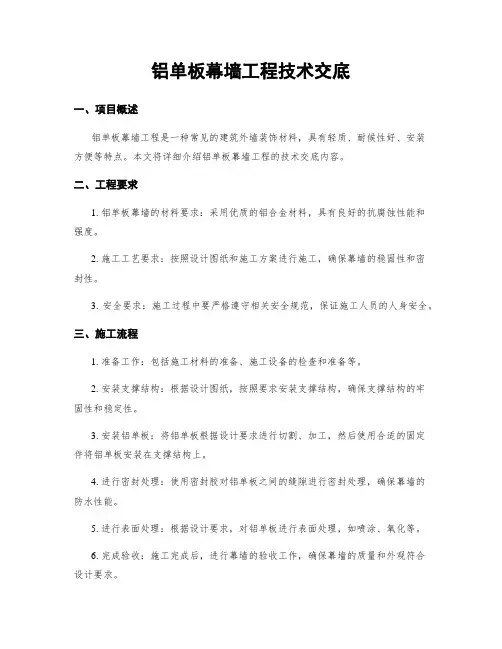

铝单板幕墙工程技术交底一、项目概述铝单板幕墙工程是一种常见的建筑外墙装饰材料，具有轻质、耐候性好、安装方便等特点。
本文将详细介绍铝单板幕墙工程的技术交底内容。
二、工程要求1. 铝单板幕墙的材料要求：采用优质的铝合金材料，具有良好的抗腐蚀性能和强度。
2. 施工工艺要求：按照设计图纸和施工方案进行施工，确保幕墙的稳固性和密封性。
3. 安全要求：施工过程中要严格遵守相关安全规范，保证施工人员的人身安全。
三、施工流程1. 准备工作：包括施工材料的准备、施工设备的检查和准备等。
2. 安装支撑结构：根据设计图纸，按照要求安装支撑结构，确保支撑结构的牢固性和稳定性。
3. 安装铝单板：将铝单板根据设计要求进行切割、加工，然后使用合适的固定件将铝单板安装在支撑结构上。
4. 进行密封处理：使用密封胶对铝单板之间的缝隙进行密封处理，确保幕墙的防水性能。
5. 进行表面处理：根据设计要求，对铝单板进行表面处理，如喷涂、氧化等。
6. 完成验收：施工完成后，进行幕墙的验收工作，确保幕墙的质量和外观符合设计要求。
四、施工注意事项1. 施工前要对施工现场进行检查，确保施工条件符合要求。
2. 施工过程中要严格按照施工方案进行施工，不得擅自更改。
3. 施工人员要熟悉施工工艺和操作规程，具备相关的施工经验和技能。
4. 施工过程中要注意安全防护，如佩戴安全帽、安全绳等，避免发生意外事故。
5. 施工结束后要进行幕墙的验收工作，确保质量和外观符合设计要求。
五、工程质量验收标准1. 幕墙的外观应平整、光滑，无明显的凹凸、起泡、划痕等缺陷。
2. 幕墙的固定件应牢固可靠，不得出现松动、脱落等现象。
3. 幕墙的密封胶应均匀、牢固，无漏胶现象。
4. 幕墙的防水性能应符合设计要求，无渗漏现象。
5. 幕墙的色彩、表面处理等应符合设计要求，无明显的色差、划痕等缺陷。
六、工程保修期根据相关规定，铝单板幕墙工程的保修期为一年，施工单位应对施工质量负责，并在保修期内及时处理施工质量问题。
铝单板幕墙工程技术交底
铝单板幕墙工程技术交底一、项目概述铝单板幕墙工程是一种现代建造外墙装饰材料，具有轻质、高强度、防火、防腐、耐候性好等特点，广泛应用于商业建造、办公楼、酒店等各类建造项目。
本次技术交底旨在详细介绍铝单板幕墙工程的施工流程、材料选用、质量控制等相关内容。
二、施工流程1. 铝单板幕墙工程施工前的准备工作：a. 确定设计方案，包括幕墙结构、铝单板规格、颜色等。
b. 制定施工计划，明确工期和施工顺序。
c. 采购所需材料，包括铝单板、型材、连接件等。
d. 搭建施工脚手架，确保施工安全。
2. 铝单板幕墙工程施工步骤：a. 安装幕墙结构：根据设计方案进行幕墙结构的安装，包括支撑结构、龙骨、横梁等。
b. 安装铝单板：根据设计要求，将铝单板安装在幕墙结构上，使用专用的连接件固定。
c. 进行密封处理：使用密封胶对铝单板与幕墙结构之间的接缝进行密封处理，确保幕墙的防水性能。
d. 进行表面处理：对铝单板表面进行清洁、抛光、喷涂等处理，提高幕墙的装饰效果。
e. 进行检测验收：对已安装的铝单板幕墙进行检测验收，确保质量符合要求。
三、材料选用1. 铝单板：选择质量优良、表面平整、色采一致的铝单板作为幕墙材料。
2. 型材：选用高强度、耐腐蚀的铝合金型材作为幕墙结构的支撑材料。
3. 连接件：选择耐腐蚀、强度高、连接坚固的连接件，确保幕墙的稳定性和安全性。
4. 密封胶：选用耐候性好、粘结性强的密封胶，确保幕墙的防水性能。
四、质量控制1. 施工前的质量控制：a. 对材料进行检验，确保符合设计和施工要求。
b. 对施工现场进行检查，确保施工条件符合要求。
c. 对施工人员进行培训，提高施工质量意识。
2. 施工中的质量控制：a. 对幕墙结构进行检查，确保安装坚固、垂直度符合要求。
b. 对铝单板进行检查，确保表面平整、颜色一致。
c. 对密封胶进行检查，确保密封效果良好。
3. 施工后的质量控制：a. 进行幕墙的功能性测试，如防水性能测试、气密性能测试等。
铝单板幕墙工程技术交底
铝单板幕墙工程技术交底引言概述：铝单板幕墙是一种现代建造外墙装饰材料，具有轻质、耐腐蚀、易安装等特点，被广泛应用于高层建造、商业建造等领域。
在进行铝单板幕墙工程时，技术交底是非常重要的环节，可以确保工程施工质量和安全。
本文将详细介绍铝单板幕墙工程技术交底的内容。
一、安装要求1.1 确认幕墙设计图纸：施工前要子细查看幕墙设计图纸，了解幕墙的结构和安装要求，确保施工按照设计要求进行。
1.2 确认材料质量：检查铝单板的质量和规格是否符合要求，确保材料的质量达到标准。
1.3 确认安装工具：准备好安装所需的工具和设备，包括吊篮、脚手架等，确保施工过程中的安全和高效。
二、施工工艺2.1 预处理工作：清理施工现场，确保施工区域干净整洁，为后续施工做好准备。
2.2 定位安装：根据设计图纸要求，进行幕墙的定位和安装，确保每块铝单板的位置准确无误。
2.3 固定连接：采用专用的固定件将铝单板固定在墙体上，确保幕墙的坚固和稳定。
三、质量验收3.1 表面处理：检查铝单板表面是否有划痕、凹陷等质量问题，确保表面光洁平整。
3.2 尺寸检测：测量铝单板的尺寸是否符合设计要求，确保每块铝单板的尺寸一致。
3.3 安装质量：检查幕墙安装是否坚固、平整，确保幕墙的整体质量达到标准。
四、安全注意事项4.1 安全设施：在施工现场设置安全警示标志，确保工人和施工人员的安全。
4.2 作业规范：严格按照作业规范进行施工，避免发生意外事故。
4.3 紧急预案：制定施工安全预案，做好突发情况的应急处理准备。
五、施工后维护5.1 清洁保养：定期对铝单板幕墙进行清洁和保养，延长幕墙的使用寿命。
5.2 检查维修：定期检查幕墙的安装情况，及时进行维修和更换，确保幕墙的正常使用。
5.3 环境保护：在施工过程中注意环境保护，减少对环境的污染。
通过以上内容，铝单板幕墙工程技术交底的重要性和具体内容得以清晰展现，确保施工过程中的质量和安全，提高工程的整体效果和可靠性。
铝单板幕墙工程技术交底
铝单板幕墙工程技术交底一、项目概述铝单板幕墙工程是一种常见的建筑外墙装饰材料，具有轻质、高强度、耐腐蚀、防火等特点。
本次工程旨在对铝单板幕墙的安装、施工工艺、材料要求等进行技术交底，确保工程质量和安全。
二、安装要求1. 铝单板幕墙的安装应符合国家相关标准和规范要求，包括但不限于《建筑幕墙工程施工及验收规范》等。
2. 安装前应对施工现场进行勘察，确保基础、支撑结构等满足安装要求。
3. 在安装过程中，应使用专业的安装工具和设备，确保安装质量和施工安全。
4. 安装时应注意保护铝单板表面，避免划伤、碰撞等损坏。
三、施工工艺1. 铝单板幕墙的施工工艺包括铝单板加工、安装支架、安装铝单板等步骤。
2. 铝单板加工应在专业加工厂进行，确保板材尺寸、表面处理等符合要求。
3. 安装支架时，应根据设计要求进行定位、固定，并确保支架的垂直度和水平度。
4. 铝单板的安装应按照设计图纸要求进行，采用合适的连接方式，确保板材的牢固性和整体美观性。
5. 安装完成后，应进行验收，确保铝单板幕墙的质量和功能满足设计要求。
四、材料要求1. 铝单板应采用高质量的铝合金材料，具有良好的耐腐蚀性和耐候性。
2. 铝单板厚度应根据设计要求确定，一般为2mm至4mm。
3. 铝单板表面处理应采用阳极氧化、喷涂等方式，确保表面平整、光滑、耐久。
4. 安装配件应使用优质的不锈钢材料，具有良好的抗腐蚀性能。
5. 密封胶应选用耐候性好、粘结强度高的产品，确保铝单板幕墙的密封性和防水性。
五、安全注意事项1. 施工人员应具备相关的资质和技术经验，严格按照施工工艺进行操作。
2. 在高空作业时，应使用安全防护设备，确保人员的安全。
3. 施工现场应设置明显的警示标志，确保周围人员的安全。
4. 施工过程中应注意防止火源，严禁吸烟和使用明火。
5. 施工结束后，应及时清理施工现场，确保周围环境的整洁和安全。
六、质量验收标准1. 铝单板幕墙的质量验收应符合国家相关标准和规范要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、幕墙用铝合金型材壁厚不小于3mm，埋件采用Q235钢，其表面进行镀锌处理。
四、铝单板幕墙施工工艺：
1、测量放线⑴根据设计图纸立面分格尺寸要求，结合现场实际尺寸，综合考虑各转角节点尺寸，立柱料的安装方向，面板的实际模数，然后定位防线。定位放线中使用的工具必须保证其精度，应使用经纬仪确定垂直度和水平度，具体尺寸采用标准卷尺。⑵在施工现场找准需放线的部位，将关键层（底层或顶层）清理干净，防止杂物对放线的影响，在关键层找出关键点并固定好此点，对此点用仪器找平，以便按需要找水平线。⑶水平线拉好调整后，进行水平分割，进行水平分割前应查看图纸分格，明确分格线与定位轴线的关系，找出定位轴线的位置，在进行水平分格时应三人同时进行，一人主尺，一人复尺，一人定位。⑷水平分格确定后，在每一分格点上固定好吊线支座，应确保吊线都在分割点上，吊线时必须察看有无障碍物挡住。
2、预埋件埋设：⑴根据吊线，先确定最左边与最右边两块埋件位置，然后拉一水平线，在水平线上确定每一块埋件的位置。⑵确定了埋件的位置后，根据所埋钢板在埋设处用醒目颜色画出其螺栓孔位置，然后用电钻打孔，注意锚孔与基准面成直角，孔径为12mm，深度120mm。⑶锚孔成型后，应严格按照化学螺栓的施工工序进行施工，首先应用吹筒吹出孔内渣质与灰尘，然后用专用的毛刷清东，再应吹筒吹出灰尘，塞入药包，用专用器具打入螺栓。⑷待化学螺栓药剂凝固后（约2小时），再上钢板。安装完毕后，其标高偏差不应大于10mm，埋设位置左右偏差不应大于20mm。
3、立柱料、横料的加工：应根据现场放线数据，严格控制截料尺寸，下料前，应对原料进行调整，对制作好的成品，立柱偏差不应大于±1mm，横料偏差不超过±；截料端头不应有加工变形，避免毛刺出现。
4、立柱的安装：根据放线，确定其基准位置，先将连接件与立柱连接，然后连接件再与主体预埋件连接，反复调整点焊固定。立柱的安装位置要准确，立柱安装标高偏差不应大于3mm，轴线前后偏差不大于2mm，左右偏差不大于3mm。相临两根立柱安装标高偏差不大于3mm，相临两根立柱的距离偏差不大于2mm。（在立柱矫正过程中严禁用金属器具锤击，应使用橡胶锤锤打）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位保存，一份接受交底单位保存
铝单板幕墙工程技术交底
新建南广铁路
技术交底记录
工程名称
新建南广铁路桂平站站房工程
交底部位
幕墙工程
工程编号
31
交底日期
2013年6月19日
铝单板施工技术交底
一、 适用范围
本交底适用于新建南广铁路桂平站站房工程铝单熟悉图纸，掌握有关金属幕墙规范和工艺要求，严禁盲目施工；
2、做好施工前的各项准备工作和协调工作；
3、确定材料的品种和规格，统计材料的数量，尽量准确地提出材料计划并合理使用；
4、做好施工机具、设备的检查、维修与维护工作，严禁机具设备代病工作；
5、安排各岗位人员到位，人人明确自己的职责。
三、材料使用：
1、必须使用合格材料，各材料进场应出具有效期内的合格证和经法定检测机构检测合格的检测报告，严禁采用不合格的材料或降级使用；
