塑料和产品收缩率
塑料名称：PCTA实际开模缩水率：0.003开模产品类型：化装品塑料名称：PETG实际开模缩水率：0.004开模产品类型：化装品塑料名称：AS实际开模缩水率：0.005开模产品类型：化装品PBT+30%GF实际开模缩水率：0.004保安器上下盖,支架塑料名称：ABS实际开模缩水率：5/1000 开模产品类型：电器外壳塑料名称：PP实际开模缩水率：16/1000 开模产品类型：餐具塑料名称：POM实际开模缩水率：16/1000 开模产品类型：胶轮塑料名称：PC实际开模缩水率：8/1000 开模产品类型：手机水晶壳塑料名称：PA6实际开模缩水率：0.020开模产品类型：闭锁器摇臂塑料名称：TPR实际开模缩水率：0.015开模产品类型：车仔轮胎看来这里面多数是做壳子类的高温阻燃材料用得极少塑料名称：LCP实际开模缩水率：1.5～2/％0开模产品类型：连接器塑料名称：PA6T实际开模缩水率：3～5/％0开模产品类型：连接器塑料名称：PA9T实际开模缩水率：3～5/％0开模产品类型：连接器塑料名称：PC940实际开模缩水率：8/％0开模产品类型：各式插头座外壳塑料名称：NTF FR52实际开模缩水率：3～5/％0开模产品类型：连接器塑料名称：pom实际开模缩水率：0.018开模产品类型：遥控－开关－支架＝＝塑料名称：POM M90-44实际开模缩水率：0.018开模产品类型：小齿轮塑料名称：POM TR-20实际开模缩水率：0.015开模产品类型：机芯塑料名称：TPR实际开模缩水率：0.012开模产品类型：软胶塑料名称：PPS+30%GF实际开模缩水率：0.0045开模产品类型：测距仪机芯塑料名称：PP实际开模缩水率：0.016开模产品类型：汽车配件(反光镜)塑料名称：PA+30%GF实际开模缩水率：0.0035开模产品类型：汽车配件(反光镜)塑料名称：ABS+PA实际开模缩水率：0.007开模产品类型：汽车配件(反光镜)塑料名称：PVC实际开模缩水率：0.025开模产品类型：汽车配件塑料名称：LCP实际开模缩水率：0.001-0.002开模产品类型：电脑连接器塑料名称：POM实际开模缩水率：0.018开模产品类型：小齿轮塑料名称：PVC实际开模缩水率：0.020开模产品类型：医疗器材塑料名称：ABS实际开模缩水率：0.005开模产品类型：医疗器材塑料名称：PP实际开模缩水率：0.020开模产品类型：医疗器材塑料名称：PC实际开模缩水率：0.005开模产品类型：医疗器材塑料名称：PA66实际开模缩水率：0.009开模产品类型：扎带塑料名称：LCP实际开模缩水率：0.002开模产品类型:线圈骨架，电脑连接器塑料名称：H161实际开模缩水率：0.008开模产品类型：电表底壳塑料名称：POM实际开模缩水率：0.025开模产品类型：塑料齿轮塑料名称：PVC实际开模缩水率：0.03开模产品类型：密码箱手柄塑料名称：ABS实际开模缩水率：0.005开模产品类型：汽车配件塑料名称：PP实际开模缩水率：0.025开模产品类型：密码箱塑料名称：PC实际开模缩水率：0.0055开模产品类型：汽车配件塑料名称：PA66实际开模缩水率：0.018开模产品类型：锁具塑料名称：ABS 实际开模缩水率：0.0025开模产品类型：伟易达的子母机的支架塑料名称：PA6+35%GF实际开模缩水率：0.004开模产品类型：汽车配件(内部功能件)塑料名称：pom实际开模缩水率：0.018开模产品类型：齿轮,齿条塑料名称：PC+ABS实际开模缩水率：0.045开模产品类型：光驱托盘PMMA(亚加力):5/1000 POM(赛钢):20/1000PS(硬胶):5/1000 PP(百折胶):16/1000PC(防弹胶):5/1000 ABS(超不碎胶):5/1000HIPS(不碎胶):5/1000 AS(透明大力胶):5/1000GPPS:5/1000 PBT:15/1000PA66(尼龙):16/1000 PA6(尼龙):9/1000TPR(软胶):18/1000 TPU(软胶) 18/1000PE:（软胶）20/1000 KV A（橡皮胶）：20/1000GP（硬胶）：5/1000 CA(酸性胶)：5/1000K唐（KRATON）：20/1000 ACETAL(AC):20/1000PU：20/1000 PVC(软):20/1000PC+ABS:5/1000 BDS(K-RESIN0)/K料:7/1000PA66+50%GPT：2/1000 PA66+30%GPT：3/1000PA66+15%GPT：8/1000 PBT+30%GPT：3/1000PP+20%GPT：5/1000 PP+30%GPT：3/1000以上收缩率经过几年实践得来,在产品不超过300mm平均胶厚不超过3MM以内绝对可靠(产品尺寸有超过300mm的要小计0.0005,产品长宽高尺寸差异太大的要X轴,Y轴,Z轴分开来计算,遇到产品平均胶位过厚,过薄(0.5以下)及产品尺寸大都要特别注意) 塑料名称：RUBBER实际开模缩水率：0.030开模产品类型：手机RUBBER键塑料名称：ABS实际开模缩水率：0.0045开模产品类型：打印机壳塑料名称：ABS实际开模缩水率：0.005开模产品类型：手机壳塑料名称：PP实际开模缩水率：0.015开模产品类型：美的电水壶塑料名称：ABS实际开模缩水率：0.005开模产品类型：美的饮水机塑料名称：PP实际开模缩水率：0.0155开模产品类型：本田汽车壳塑料名称：PA+30%GF实际开模缩水率：0.013开模产品类型：宗申摩托车配件塑料名称：PS实际开模缩水率：0.005开模产品类型:东芝，华凌冰柜抽屉塑料名称：H-PE实际开模缩水率：0.018开模产品类型：美的电水壶塑料名称：ABS实际开模缩水率：0.005开模产品类型：美的饮水机塑料名称：PP实际开模缩水率：0.0155开模产品类型：本田汽车壳塑料名称：PA+30%GF塑料名称：PP实际开模缩水率：0.016 开模产品类型：厨房用品塑料名称：EV A实际开模缩水率：0.025 开模产品类型：厨房用品塑料名称：SAN实际开模缩水率：0.004 开模产品类型：厨房用品塑料名称：POM实际开模缩水率：0.025 开模产品类型：厨房用品塑料名称：ABS实际开模缩水率：0.005 开模产品类型：厨房用品塑料名称：ABS实际开模缩水率：0.003 开模产品类型：键帽塑料名称：PPR实际开模缩水率：0.017 开模产品类型：水管接头塑料名称：pom实际开模缩水率：0.02 开模产品类型：调火环塑料名称：pp实际开模缩水率：0.018 开模产品类型：托盘塑料名称：ABS实际开模缩水率：0.005开模产品类型：机壳塑料名称：AS实际开模缩水率：0.004开模产品类型：机壳塑料名称：PA66+30%GF实际开模缩水率：0.005开模产品类型：办公椅的椅脚塑料名称：PP实际开模缩水率：0.016开模产品类型：汽车配件(反光镜)塑料名称：PA+30%GF实际开模缩水率：0.0035开模产品类型：汽车配件(反光镜)塑料名称：ABS+PA实际开模缩水率：0.007开模产品类型：汽车配件(反光镜)塑料名称：PVC实际开模缩水率：0.025开模产品类型：汽车配件塑料名称：ABS+PC实际开模缩水率：0.004开模产品类型：手机面盖底盖塑料名称：PC实际开模缩水率：0.005开模产品类型：手机装饰件塑料名称：TPU实际开模缩水率：0.010开模产品类型：手机胶塞USB接口胶塞PA+30%GF实际开模缩水率：0.007电源插头内架。
PBT+30%GF实际开模缩水率：0.005电源插头内架塑料名称：PMMA实际开模缩水率：0.003开模产品类型：手机镜片塑料名称：HIPS实际开模缩水率：0.0045开模产品类型：飞利浦遥控器下盖塑料名称：HIPS实际开模缩水率：0.005开模产品类型：飞利浦遥控器上盖塑料名称：HIPS实际开模缩水率：0.0045开模产品类型：飞利浦遥控器电池盖塑料名称：POM实际开模缩水率：0.02开模产品类型：西门子某配件（支撑件类）塑料名称：PA66+NPG25实际开模缩水率：0.0045开模产品类型：西门子某配件（方盖类，内表面很多筋位）塑料名称：PP实际开模缩水率：0.018开模产品类型：医疗类用盆塑料名称：ABS实际开模缩水率：0.0045开模产品类型：三星遥控器下盖塑料名称：abs实际开模缩水率：0.005开模产品类型：三星遥控器电上盖塑料名称：HIPS实际开模缩水率：0.0045开模产品类型：三星遥控器电池盖塑料名称：HIPS实际开模缩水率：0.0045开模产品类型：LG遥控器下盖塑料名称：HIPS实际开模缩水率：0.005开模产品类型：LG遥控器上盖塑料名称：HIPS实际开模缩水率：0.0045开模产品类型：LG遥控器电池盖塑料名称：HIPS实际开模缩水率：0.005开模产品类型：雅马哈摩托车音箱。
塑料模塑收缩率
塑料模塑收缩率
塑料的模塑收缩率是指成型后产品尺寸与模具尺寸之间的差异，它受到多种因素的影响。
一般来说，结晶形塑料的收缩率在1.0%~3.0%，而无定形塑料的收缩率在
0.4%~0.8%。
不同种类的塑料其收缩率差别很大，例如，HDPE的收缩率在
1.5%~3.5%，POM在 1.8%~
2.6%，LDPE在 1.5%~
3.0%，PA6在0.7%~1.5%，PP在1.0%~3.0%，PA66在1.0%~2.5%等。
塑料模塑收缩率的测量可以通过模具试片来进行，根据测量结果可以调整模具或工艺，以保证最终产品的尺寸符合要求。
对于不同的塑料材料，其收缩率差别较大，因此需要根据具体的塑料类型和所需精度来合理考虑和控制模塑收缩率，以确保产品的尺寸精度。
塑料收缩率及塑料知识
以下是塑料的收缩率，单位（%）PP(1.0-2.5)PMMA(0.1-0.4)PC(0.5-0.7)PA6(0.5-1.5)PA6-GF(0.4-0.6)PA66(0.8-1.5)PA66-GF(0.5)PS(0.4-0.7)ABS(0.4-0.9)ABS-GF(0.1-0.2)POM(2-2.5)PBT(1.5-2.0)PET(2-2.5)以上就是常用塑料的收缩比，是有范围的，一般厂家没有指定，就取中间值！以下是网上的参考资料！PE、PP、ABS、PVC、PS塑料是一种常用的化工原料，是由某一种或几种单体在一定反应条件下聚合而成的高分子有机材料，由于其质轻、价廉、优性能的特点，在国民经济中占据了重要的组成部分。
一、塑料的常规品种及分类在日常生活中我们能直接接触或感知到的塑料，多数是常规的通用塑料，主要包括五大类：PE、PP、ABS、PVC、PS，这五大类塑料占据了塑料原料使用的绝大多数，其余的基本可以归入特殊塑料品种，如：PPS、PPO、PA、PC、POM等，它们在日用生活产品中的用量很少，主要应用在工程产业、国防科技等高端的领域，如汽车、航天、建筑、通讯等领域。
塑料根据其可塑性分类，可分为热塑性塑料和热固性塑料。
通常情况下，热塑性塑料的产品可再回收利用，而热固性塑料则不能，根据塑料的光学性能来分，可分为透明、半透明及不透明原料，如PS、PMMA、AS、PC等属于透明塑料，而其它大多数塑料都为不透明塑料。
塑料的分类方式还有很多种，这里不一一介绍了。
二、常用塑料品种性能及用途1、聚乙烯：常用聚乙烯可分为低压聚乙烯(HDPE)、高压聚乙烯(LDPE)和线性高压聚乙烯(LLDPE)。
三者当中，HDPE有较好的热性能、电性能和机械性能，而LDPE和LLDPE有较好的柔韧性、冲击性能、成膜性等。
LDPE和LLDPE主要用于包装用薄膜、农用薄膜、塑料改性等，而HDPE 的用途比较广泛，薄膜、管材、注射日用品等多个领域。
各种塑料的收缩率
各种塑料的收缩率随着塑料制品的广泛应用，塑料的性能也变得越来越重要。
其中，收缩率是衡量一个塑料的重要性能之一。
下面，我们将介绍几种常见塑料的收缩率以及其应用。
1. 聚丙烯（PP）聚丙烯的收缩率一般在1.5%~2.5%之间。
这个范围内的收缩率可以保证制品表面光洁，尺寸稳定，且在高温下具有较高的稳定性。
聚丙烯的收缩率低，适合制造各种精密的机械零件、餐具、日用品等。
2. 聚乙烯（PE）聚乙烯的收缩率一般在1.5%~3.5%之间。
该塑料的收缩率较大，制品缩小后的尺寸较难控制。
因此，使用聚乙烯制造的制品一般较少涉及到精密细节的设计，更多地应用于大件零部件制造。
3. 聚苯乙烯（PS）聚苯乙烯的收缩率较大，一般在0.6%~0.96%之间。
这种塑料具有较高的透明度和表面光泽度，通常用于制造透明杯、盘子、文具盒等高透明度的制品。
4. 聚碳酸酯（PC）聚碳酸酯的收缩率一般在0.5%~0.7%之间。
这种塑料具有高强度、高透明度、高耐热性和抗冲击性能，被广泛应用于汽车零件、电视机外壳和建筑材料等领域。
5. 聚酯类聚酯类塑料的收缩率一般在0.2%~2%之间，与具体的聚酯类别有关。
聚酯类塑料具有优良的强度、刚度和耐热性，常常用于家居用品、汽车内饰、玩具等领域。
6. 尼龙类尼龙类塑料的收缩率一般在0.5%~1.5%之间。
这种塑料具有高度的韧性和强度，适合制造齿轮、水龙头、拉杆等需求高强度材料的产品。
以上是几种常见塑料的收缩率介绍，收缩率的掌握对于产品的设计和制造具有重要意义，可以保证制品尺寸和形状的精确控制，提高产品品质和使用寿命。

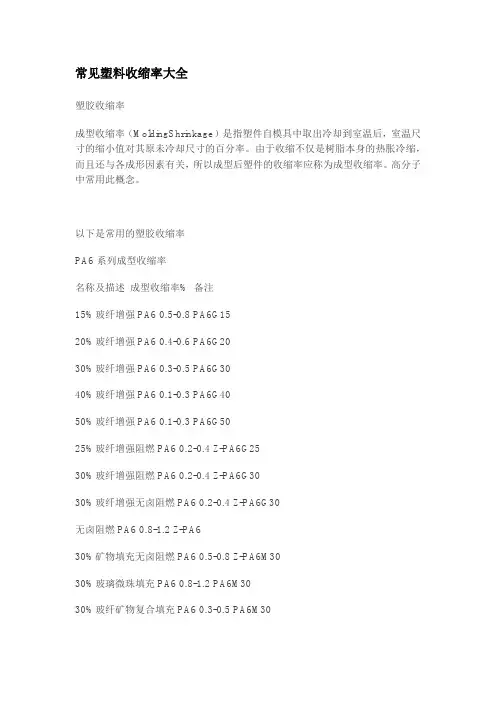

常见塑料收缩率大全
常见塑料收缩率大全塑胶收缩率成型收缩率（MoldingShrinkage）是指塑件自模具中取出冷却到室温后，室温尺寸的缩小值对其原未冷却尺寸的百分率。
由于收缩不仅是树脂本身的热胀冷缩，而且还与各成形因素有关，所以成型后塑件的收缩率应称为成型收缩率。
高分子中常用此概念。
以下是常用的塑胶收缩率PA6系列成型收缩率名称及描述成型收缩率% 备注15%玻纤增强PA6 0.5-0.8 PA6G1520%玻纤增强PA6 0.4-0.6 PA6G2030%玻纤增强PA6 0.3-0.5 PA6G3040%玻纤增强PA6 0.1-0.3 PA6G4050%玻纤增强PA6 0.1-0.3 PA6G5025%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G2530%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G3030%玻纤增强无卤阻燃PA6 0.2-0.4 Z-PA6G30无卤阻燃PA6 0.8-1.2 Z-PA630%矿物填充无卤阻燃PA6 0.5-0.8 Z-PA6M3030%玻璃微珠填充PA6 0.8-1.2 PA6M3030%玻纤矿物复合填充PA6 0.3-0.5 PA6M3040%玻纤矿物复合填充PA6 0.2-0.5 PA6M40 30%矿物填充PA6 0.6-0.9 PA6M3040%矿物填充PA6 0.4-0.7 PA6M40PA6一般注塑级1.4-1.8 PA6PA6快速成型1.2-1.6 PA6PA6一般增韧1.0-1.5 PA6PA6中等增韧0.9-1.3 PA6PA6超增韧0.9-1.3 PA6MoS2填充耐磨PA6 1.0-1.4 PA6PA66系列成型收缩率名称及描述成型收缩率% 备注15%玻纤增强PA66 0.6-0.9 PA66G1520%玻纤增强PA66 0.5-0.8 PA66G2025%玻纤增强耐热油PA66 0.4-0.7 PA66G25 30%玻纤增强PA66 0.4-0.7 PA66G3030%玻纤增强耐水解PA66 0.3-0.6 PA66G30 40%玻纤增强PA66 0.2-0.5 PA66G4050%玻纤增强PA66 0.1-0.3 PA66G5025%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G25 30%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G30 30%矿物填充无卤阻燃PA66 0.2-0.4 PA66M30 无卤阻燃PA66 0.8-1.2 Z-PA6630%矿物填充无卤阻燃PA66 0.4-0.7 Z-PA66M30 30%玻璃微珠填充PA66 0.8-1.2 PA66M3030%玻纤矿物复合填充PA66 0.2-0.5 PA66M30 30%矿物填充PA66 0.6-0.9 PA66M3040%矿物填充PA66 0.4-0.7 PA66M40一般注塑级PA66 1.5-1.8 PA66快速成型PA66 1.5-1.8 PA66一般增韧PA66 1.2-1.7 PA66中等增韧PA66 1.2-1.6 PA66超增韧PA66 1.2-1.6 PA66MoS2填充耐磨PA66 1.2-1.6 PA66PA/ABS系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PA/ABS 0.3-0.6 PA/ABSG1020%玻纤增强PA/ABS 0.2-0.5 PA/ABSG2030%玻纤增强PA/ABS 0.1-0.3 PA/ABSG3020%玻纤增强阻燃PA/ABS 0.2-0.5 Z-PA/ABSG20 耐冲击PA/ABS 0.5-0.8 PA/ABS高冲击PA/ABS 0.8-1.0 PA/ABSPP系列成型收缩率名称及描述成型收缩率% 备注20%滑石粉填充PP 1.0-1.5 PPM2030%滑石粉填充PP 0.8-1.2 PPM30 40%滑石粉填充PP 0.8-1.0 PPM40 20%滑石粉填充增韧PP 1.0-1.2 PPM20 20%碳酸钙填充PP 1.2-1.6 PPM20 10%玻纤增强PP 0.7-1.0 PPG1020%玻纤增强PP 0.5-0.8 PPG2030%玻纤增强PP 0.4-0.7 PPG3040%玻纤增强PP 0.3-0.5 PPG4020%玻璃微珠填充PP 1.2-1.6 PPM20 30%玻璃微珠填充PP 1.0-1.2 PPM20 15%玻纤增强阻燃PP 0.5-0.7 Z-PPG15 20%玻纤增强阻燃PP 0.3-0.5 Z-PPG20 30%玻纤增强阻燃PP 0.2-0.4 Z-PPG30 溴系阻燃级PP 1.5-1.8 PP无卤阻燃级PP 1.3-1.6 PP高流动高钢性PP 1.5-2.0 PP一般增韧PP 1.5-2.0 PP中等增韧PP 1.4-1.9 PP超增韧PP 1.3-1.8 PP耐热老化PP1 1.5-2.0 PP1耐热老化PP2 1.5-2.0 PP2耐热老化PP3 1.5-2.0 PP3抗冲击耐侯PP4 1.5-2.0 PP4高抗冲耐侯PP5 1.5-1.8 PP520%滑石粉填充PP6 1.0-1.2 PP630%滑石粉填充PP7 0.9-1.1 PP740%滑石粉填充PP8 0.8-1.0 PP820%玻纤增强PP9 0.5-0.8 PP930%玻纤增强高耐热PP 0.4-0.7 PP10PC系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PC 0.3-0.5 PCG1020%玻纤增强PC 0.3-0.5 PCG2025%玻纤增强PC 0.2-0.4 PCG2530%玻纤增强PC 0.2-0.4 PCG3020%玻纤增强阻燃PC 0.2-0.4 Z-PCG20 25%玻纤增强阻燃PC 0.2-0.4 Z-PCG25 30%玻纤增强阻燃PC 0.2-0.4 Z-PCG30 20%玻纤增强无卤阻燃PC 0.2-0.4 Z-PCG20 30%玻纤增强无卤阻燃PC 0.1-0.3 Z-PCG30 20%玻璃微珠填充PC 0.3-0.6 PCM20PC/ABS系列成型收缩率名称及描述成型收缩率% 备注20%玻纤增强PC/ABS 0.2-0.4 PC/ABSG20溴系阻燃PC/ABS 0.3-0.6 Z-PC/ABS无卤阻燃PC/ABS 0.4-0.7 Z-PC/ABS耐侯级PC/ABS 0.4-0.7 PC/ABS35%PC 0.4-0.6 PC/ABS65%PC 0.4-0.7 PC/ABS85%PC 0.4-0.7 PC/ABSPC/PBT系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PC/PBT 0.5-0.8 PC/PBTG1020%玻纤增强PC/PBT 0.4-0.6 PC/PBTG2030%玻纤增强PC/PBT 0.3-0.5 PC/PBTG3030%玻纤增强阻燃高耐热PC/PBT 0.3-0.5 Z-PC/PBTG30 高冲击高耐热PC/PBT 0.6-1.0 PC/PBTPBT/ABS系列成型收缩率名称及描述成型收缩率% 备注20%玻纤增强PBT/ABS 0.3-0.5 PBT/ABSG2030%玻纤增强PBT/ABS 0.2-0.4 PBT/ABSG3020%玻纤增强阻燃PBT/ABS 0.2-0.4 Z-PBT/ABSG20 30%玻纤增强阻燃PBT/ABS 0.2-0.4 Z-PBT/ABSG30通用注塑级PBT/ABS 0.8-1.2 PBT/ABS通用阻燃级PBT/ABS 0.7-1.1 PBT/ABSABS系列成型收缩率影响塑料制品收缩率的因素名称及描述成型收缩率% 备注20%玻纤增强ABS 0.2-0.4 ABSG2025%玻纤增强ABS 0.2-0.4 ABSG2530%玻纤增强ABS 0.1-0.3 ABSG3020%玻纤增强阻燃ABS 0.1-0.3 Z-ABSG20 一般阻燃级ABS 0.4-0.7 Z-ABS一般注塑级ABS 0.4-0.7 ABS耐侯级ABS 0.4-0.7 ABS。

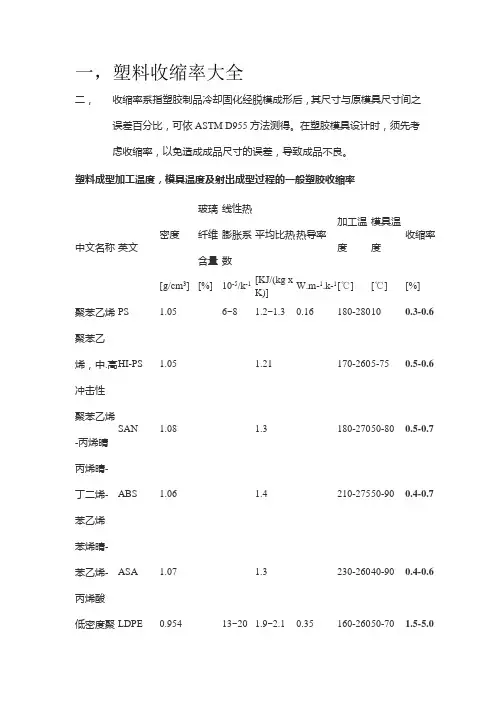

塑料收缩率大全
一，塑料收缩率大全二，收缩率系指塑胶制品冷却固化经脱模成形后，其尺寸与原模具尺寸间之误差百分比，可依ASTM D955方法测得。
在塑胶模具设计时，须先考虑收缩率，以免造成成品尺寸的误差，导致成品不良。
塑料成型加工温度，模具温度及射出成型过程的一般塑胶收缩率中文名称英文密度玻璃纤维含量线性热膨胀系数平均比热热导率加工温度模具温度收缩率[g/cm3] [%] 10-5/k-1[KJ/(kg xK)]W.m-1.k-1[℃] [℃] [%]聚苯乙烯PS 1.05 6~8 1.2~1.3 0.16 180-280 10 0.3-0.6聚苯乙烯，中.高冲击性HI-PS 1.05 1.21 170-260 5-75 0.5-0.6聚苯乙烯-丙烯晴SAN 1.08 1.3 180-270 50-80 0.5-0.7丙烯晴-丁二烯-苯乙烯ABS 1.06 1.4 210-275 50-90 0.4-0.7苯烯晴-苯乙烯-丙烯酸ASA 1.07 1.3 230-260 40-90 0.4-0.6低密度聚LDPE 0.954 13~20 1.9~2.1 0.35 160-260 50-70 1.5-5.0乙烯高密度聚HDPE 0.92 11~13 2.3-2.5 0.44 260-300 30-70 1.5-3.0乙烯聚丙烯PP 0.915 6~10 0.84-2.5 0.24 250-270 50-75 1.0-2.5聚丙烯PPGR 1.15 30 1.1-1.35 260-280 50-80 0.5-1.2 -GR聚异丁烯IB 150-200聚甲基戊PMP 0.83 280-310 70 1.5-3.0烯软质聚氯PVC-soft 1.38 7~25 0.85 0.15 170-200 15-50 >0.5乙烯硬质聚氯PVC-rigid 1.38 5~18.5 0.83-1.05 0.16 180-210 30-50 0.5乙烯聚氟亚乙PVDF 1.2 250-270 90-100 3.0-6.0烯聚四氟乙PTFE 2.12-2.17 10 1.02~1.08 0.27 320-360 200-230 3.5-6.0烯氟化乙烯基丙烯共FEP 2.15 3.0-4.0聚物聚甲基丙PMMA 1.18 4.5 1.39~1.46 0.19 210-240 50-70 0.1-0.8烯酸甲脂（丙烯）聚甲醛POM 1.42 10 1.47-1.5 0.23 200-210 >90 1.9-2.3聚苯撑氧或聚氧化PPO 1.06 1.45 250-300 80-100 0.5-0.7亚苯聚苯撑氧PPO-GR 1.27 30 1.3 280-300 80-100 <0.7-GR醋酸纤维CA 1.27-1.3 1.3-1.7 180-320 50-80 0.5素醋酸-丁CAB 1.17-1.22 1.3-1.7 180-230 50-80 0.5酸纤维素丙酸纤维CP 1.19-1.23 1.7 180-230 50-80 0.5表素聚碳酸醋PC 1.2 1.3 280-320 80-100 0.8聚碳酸脂PC-GR 1.42 10-32 1.1 300-330 100-120 0.15-0.55 -GR聚氨基甲TPU 10~20 1.76 0.3酸酯聚乙烯对苯二PET 1.01 0.14甲酸乙酯聚乙烯对苯二PET-GR 1.5-1.57 20-30 260-290 140 1.2-2.0甲酸乙酯-GR聚丁烯对苯二PBT 1.3 240-260 60-80 1.5-2.5酸聚丁烯对苯二PBT-GR 1.52-1.57 30-50 250-270 60-80 0.3-1.2酸-GR尼龙6（聚酸胺PA 6 1.14 6 1.6~1.8 0.31 240-260 70-120 0.5-2.2 6）尼龙6-GR PA 6-GR 1.36-1.65 30-50 1.26-1.7 270-290 70-120 0.3-1尼龙6/6 PA 66 1.15 9 1.7 0.25 260-290 70-120 0.5-2.5尼龙6/6-GR PA66-GR 1.20-1.65 30-50 1.4 280-310 70-120 0.5-1.5尼龙11 PA 11 1.03-1.05 2.4 210-250 40-80 0.5-1.5尼龙12 PA 12 1.01-1.04 1.2 210-250 40-80 0.5-1.5聚醚砜PES 5.5 1.12 0.18聚醚矾PSO 1.37 310-390 100-160 0.7聚硫化亚苯PPS 1.64 40 370 >150 0.2热塑性聚亚胺PUR 1.2 1.85 195-230 20-40 0.9脂酚甲醛树脂GP P F 1.4 1.3 60-80 170-190 1.2三聚氰胺甲醛MF 1.5 1.3 70-80 150-165 1.2-2 GP三聚氰胺酚甲MPF 1.6 1.1 60-80 160-180 0.8-1.8醛聚脂树脂UP 2.0-2.1 0.9 40-60 150-170 0.5-0.8环氧树脂EP 1.9 30-80 8 1.05-1.9 0.17 ca.70 160-170 0.2氧丁橡胶24 1.7 0.21 天然橡胶 1.92 0.18 聚乙丁烯 1.95。

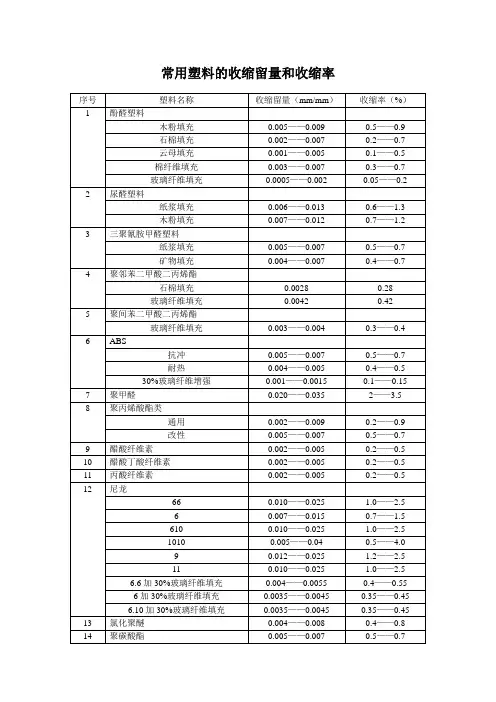

常用塑料的收缩留量和收缩率
尿醛塑料
纸浆填充
0.006——0.013
0.6——1.3
木粉填充
0.007——0.012
0.7——1.2
3
三聚氰胺甲醛塑料
纸浆填充
0.005——0.007
0.5——0.7
矿物填充
0.004——0.007
0.4——0.7
4
聚邻苯二甲酸二丙烯酯
石棉填充
0.0028
0.28
玻璃纤维填充
0.0042
0.42
0.7——1.0
19
改性聚苯醚
0.005——0.007
0.5——0.7
20
聚丙烯
0.010——0.030
1.0——3.0
玻璃纤维增强
0.004——0.008
0.4——0.8
21
聚砜
0.008
0.8
玻璃纤维填充
0.004——0.007
0.4——0.7
22
聚氯乙烯
硬质
0.002——0.004
0.2——0.4
半硬质
0.005——0.025
0.5——2.5
软质
0.015——0.030
1.5——3.0
23
聚苯乙烯
通用
0.002——0.008
0.2——0.8
耐热
0.002——0.008
0.2——0.8
增韧
0.003——0.006
0.3——0.8
注：塑料的收缩留量，通常以室温下模具与塑件的相应直线尺寸之差，以塑件直线尺寸的比例来表称为计算收缩留量，其单位为毫米/毫米，如按%计，就称为计算收缩率，可用下式表示：
1.0——3.0
16
常见塑料收缩率及特性
见塑料收缩率及特性
材质参考收缩率特性用途
聚乙烯
（PE）
2.2% 流动性极好，不宜用直接浇口，冷却速度慢。
耐腐蚀和绝缘零件
聚丙烯
（PP）
2.0% 流动性好，成型性好，冷却速度快。
机械零件，耐腐蚀和绝缘零件
聚苯乙烯
（PS）
0.5% 流动性较好，材质较脆，易产生内应力，脱模角应大。
绝缘透明件，装饰件，化学、光学件
（ABS） 0.5% 流动性较好，成型性好。
减摩耐磨零件，结构件，外壳（HIPS） 0.5% 流动性较好，成型性好。
减摩耐磨零件，结构件，外壳
尼龙66
（PA66）
1.5% 流动性极好，易产生毛刺（飞边）。
减摩耐磨零件，化工、电器，仪表件聚甲醛
（POM）
1.8% 流动性好，成型稳定性好。
耐磨传动零件（齿轮），化工容器
聚碳酸酯
（PC）
0.6% 流动性差，尽量增大进浇口横截面积。
仪表小零件，绝缘透明件，耐冲击件
聚苯醚
（PPO）
流动性差，要增大进浇口横截面积，注塑时模具需升温，模具零件需耐热。
耐热件，绝缘件，耐磨件，医疗器械和电子设备件
加入玻璃纤维等填料后，材质的流动性和收缩率都会大幅降低。
pet塑料收缩率
pet塑料收缩率
PET塑料收缩率是指在制造PET塑料制品时，由于材料的性质和制作工艺等原因，塑料制品在冷却过程中会发生一定程度的收缩。
这种收缩率的大小会直接影响到制品的尺寸精度和外观质量。
收缩率是通过测量塑料制品的尺寸变化来计算的。
一般来说，PET 塑料的收缩率在1%到3%之间，但具体数值会受到材料质量、加工工艺、模具设计等因素的影响。
为了保证PET塑料制品的尺寸精度和外观质量，需要在制造过程中进行收缩率的控制。
一些常见的控制方法包括调整材料成分、加工温度和压力、优化模具设计等。
总之，在PET塑料制品的制造过程中，收缩率是一个非常重要的参数，对于制品的质量和使用寿命都有着重要的影响。
因此，需要对其进行严格的控制和管理。
- 1 -。
注塑模中常用塑料的密度和收缩率
常用塑料的密度和收缩率的表我查了一下资料，摘录如下：密度：ρ/（kg,dm-3）s聚氯乙烯：硬：1。
35——1。
45 软1。
16——1。
35 （密度）0。
6%——1。
0% 1。
5——2。
5 （收缩率）聚乙烯：高密度0.94——0.97 低密度0.91——0.931.5%——3.0% ————聚丙烯：纯：0.90——0.91 玻纤增强1.04——1.051.0%——3.0% 0.4——0.8%聚苯乙烯：一般型：1.04——1.06 抗冲击型：0.98——1.10 20%——30%玻纤增强：1.20——1.330.5%——0.6% 0.3%——0.6% 0.3%——0.5%苯乙烯共聚：AS（无填料）1.08——1.10 ABS：1.02——1.16 20%——30%玻纤增强1.23——1.360.2%——0.7% 0.4%——0.7% 0.1%——0.2%苯乙烯改进性聚甲基丙烯酸甲酯：1.12——1.16聚酰胺：尼龙：1.04 30%玻纤增强尼龙1.19——1.30 尼龙6 1.10——1.15 30%玻纤增强尼龙6 1.21——1.35 尼龙66 1.101.3%——2.3%纵向0.7——1.7横向0.3%——0.6% 0.6%——1.4% 0.3%——0.7% 1.5%聚酰胺：30%玻纤增强尼龙66 1.35 尼龙610 1.07——1.13 40%玻纤增强尼龙610 1.38 尼龙9 1.05 尼龙11 1.040.2%——0.8% 1.0%——2.0% 0.2%——0.6% 1.5%——2.5%1.0——2.0聚甲醛1.41 1.5%——3.0%聚碳酸酯：纯：1.20 20%——30%短玻纤增强1.34——1.350.5%——0.7 % 0.05%——0.5%氯化聚醚：1.4——1.41 0.4%——0.8%聚砜：纯1.24 30%玻纤增强1.34——1.40 聚芳砜1.370.5%——0.6% 0.3%——0.4% 0.5%——0.8%聚苯醚：1.06——1.07 0.4%——0.7%氟塑料：聚四氟乙烯 2.1——2.2 聚三氟氯乙烯 2.11——2.3 聚偏二氟乙烯1.763.1%——7.7% 1%——2.5% 2.0%醋酸纤维素1.23——1.34 0.3%——0.42%聚酰亚胺（包封级）1.55 0.3%摘自《塑料模具设计与制造》机械工业出版社。
常用塑料的收缩率取值
常用塑料的收缩率取值塑料产品成型收缩率是指塑件自模具中取出冷却到室温后，室温尺寸的缩小值对其原未冷却尺寸的百分率。
由于收缩不仅是树脂本身的热胀冷缩，而且还与各成形因素有关，所以成型后塑件的收缩率称为成型收缩率。
1, PC系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PC 0.3-0.5 PCG1020%玻纤增强PC 0.3-0.5 PCG2025%玻纤增强PC 0.2-0.4 PCG2530%玻纤增强PC 0.2-0.4 PCG3020%玻纤增强阻燃PC 0.2-0.4 Z-PCG2025%玻纤增强阻燃PC 0.2-0.4 Z-PCG2530%玻纤增强阻燃PC 0.2-0.4 Z-PCG3020%玻纤增强无卤阻燃PC 0.2-0.4 Z-PCG2030%玻纤增强无卤阻燃PC 0.1-0.3 Z-PCG3020%玻璃微珠填充PC 0.3-0.6 PCM202. PC/ABS系列成型收缩率名称及描述成型收缩率% 备注20%玻纤增强PC/ABS 0.2-0.4 PC/ABSG20溴系阻燃PC/ABS 0.3-0.6 Z-PC/ABS无卤阻燃PC/ABS 0.4-0.7 Z-PC/ABS耐侯级PC/ABS 0.4-0.7 PC/ABS35%PC 0.4-0.6 PC/ABS65%PC 0.4-0.7 PC/ABS85%PC 0.4-0.7 PC/ABS3,PC/PBT系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PC/PBT 0.5-0.8 PC/PBTG1020%玻纤增强PC/PBT 0.4-0.6 PC/PBTG2030%玻纤增强PC/PBT 0.3-0.5 PC/PBTG30 30%玻纤增强阻燃高耐热PC/PBT 0.3-0.5 Z-PC/PBTG30 高冲击高耐热PC/PBT 0.6-1.0 PC/PBT4,ABS系列成型收缩率影响塑料制品收缩率的因素名称及描述成型收缩率% 备注20%玻纤增强ABS 0.2-0.4 ABSG2025%玻纤增强ABS 0.2-0.4 ABSG2530%玻纤增强ABS 0.1-0.3 ABSG3020%玻纤增强阻燃ABS 0.1-0.3 Z-ABSG20一般阻燃级ABS 0.4-0.7 Z-ABS一般注塑级ABS 0.4-0.7 ABS耐侯级ABS 0.4-0.7 ABS5, PP系列成型收缩率名称及描述成型收缩率% 备注20%滑石粉填充PP 1.0-1.5 PPM2030%滑石粉填充PP 0.8-1.2 PPM3040%滑石粉填充PP 0.8-1.0 PPM4020%滑石粉填充增韧PP 1.0-1.2 PPM20 20%碳酸钙填充PP 1.2-1.6 PPM2010%玻纤增强PP 0.7-1.0 PPG1020%玻纤增强PP 0.5-0.8 PPG2030%玻纤增强PP 0.4-0.7 PPG3020%玻璃微珠填充PP 1.2-1.6 PPM2030%玻璃微珠填充PP 1.0-1.2 PPM20溴系阻燃级PP 1.5-1.8 PP无卤阻燃级PP 1.3-1.6 PP高流动高钢性PP 1.5-2.0 PP一般增韧PP 1.5-2.0 PP中等增韧PP 1.4-1.9 PP超增韧PP 1.3-1.8 PP耐热老化PP1 1.5-2.0 PP1耐热老化PP2 1.5-2.0 PP2耐热老化PP3 1.5-2.0 PP3抗冲击耐侯PP4 1.5-2.0 PP4高抗冲耐侯PP5 1.5-1.8 PP520%滑石粉填充PP6 1.0-1.2 PP630%滑石粉填充PP7 0.9-1.1 PP740%滑石粉填充PP8 0.8-1.0 PP86,PA6系列成型收缩率名称及描述成型收缩率% 备注15%玻纤增强PA6 0.5-0.8 PA6G1520%玻纤增强PA6 0.4-0.6 PA6G2030%玻纤增强PA6 0.3-0.5 PA6G3040%玻纤增强PA6 0.1-0.3 PA6G4050%玻纤增强PA6 0.1-0.3 PA6G5025%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G25 30%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G30 30%玻纤增强无卤阻燃PA6 0.2-0.4 Z-PA6G30 无卤阻燃PA6 0.8-1.2 Z-PA630%矿物填充无卤阻燃PA6 0.5-0.8 Z-PA6M30 30%玻璃微珠填充PA6 0.8-1.2 PA6M3030%玻纤矿物复合填充PA6 0.3-0.5 PA6M30 40%玻纤矿物复合填充PA6 0.2-0.5 PA6M40 30%矿物填充PA6 0.6-0.9 PA6M3040%矿物填充PA6 0.4-0.7 PA6M40PA6一般注塑级 1.4-1.8 PA6PA6快速成型 1.2-1.6 PA6PA6一般增韧 1.0-1.5 PA6PA6中等增韧0.9-1.3 PA6PA6超增韧 0.9-1.3 PA6MoS2填充耐磨PA6 1.0-1.4 PA67,PA66系列成型收缩率名称及描述成型收缩率% 备注15%玻纤增强PA66 0.6-0.9 PA66G15 20%玻纤增强PA66 0.5-0.8 PA66G20 25%玻纤增强耐热油PA66 0.4-0.7 PA66G25 30%玻纤增强PA66 0.4-0.7 PA66G30 30%玻纤增强耐水解PA66 0.3-0.6 PA66G3040%玻纤增强PA66 0.2-0.5 PA66G4050%玻纤增强PA66 0.1-0.3 PA66G5025%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G2530%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G3030%矿物填充无卤阻燃PA66 0.2-0.4 PA66M30无卤阻燃PA66 0.8-1.2 Z-PA6630%矿物填充无卤阻燃PA66 0.4-0.7 Z-PA66M30 30%玻璃微珠填充PA66 0.8-1.2 PA66M3030%玻纤矿物复合填充PA66 0.2-0.5 PA66M3030%矿物填充PA66 0.6-0.9 PA66M3040%矿物填充PA66 0.4-0.7 PA66M40一般注塑级PA66 1.5-1.8 PA66快速成型PA66 1.5-1.8 PA66一般增韧PA66 1.2-1.7 PA66中等增韧PA66 1.2-1.6 PA66超增韧PA66 1.2-1.6 PA66MoS2填充耐磨PA66 1.2-1.6 PA66上模冬。
