无线对讲系统安装施工工艺

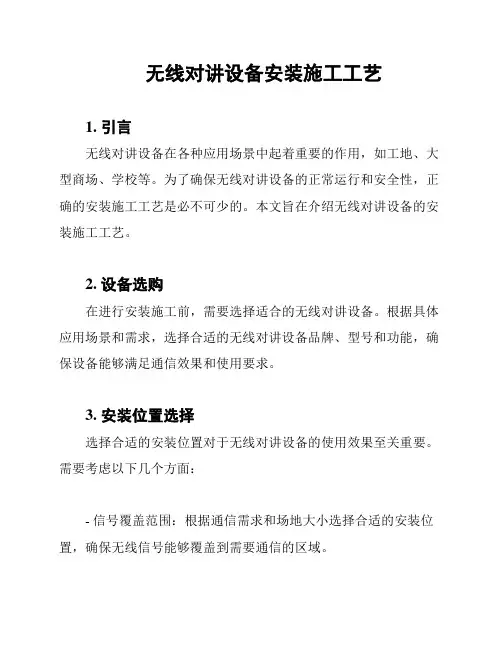

无线对讲设备安装施工工艺
无线对讲设备安装施工工艺1. 引言无线对讲设备在各种应用场景中起着重要的作用，如工地、大型商场、学校等。
为了确保无线对讲设备的正常运行和安全性，正确的安装施工工艺是必不可少的。
本文旨在介绍无线对讲设备的安装施工工艺。
2. 设备选购在进行安装施工前，需要选择适合的无线对讲设备。
根据具体应用场景和需求，选择合适的无线对讲设备品牌、型号和功能，确保设备能够满足通信效果和使用要求。
3. 安装位置选择选择合适的安装位置对于无线对讲设备的使用效果至关重要。
需要考虑以下几个方面：- 信号覆盖范围：根据通信需求和场地大小选择合适的安装位置，确保无线信号能够覆盖到需要通信的区域。
- 避免干扰：避免将无线对讲设备安装在可能引起干扰的位置，如高压电缆附近或电磁干扰较大的区域。
- 方便维修：选择容易维修和保养的位置，方便日后的检修和维护工作。
4. 安装步骤根据无线对讲设备的具体要求和安装施工工艺，进行以下步骤：1. 安装支架：根据安装位置的需要，选择合适的支架类型，并正确安装和固定支架。
2. 安装设备：将选购的无线对讲设备按照说明书的要求进行安装，注意接口的连接和设备的固定。
3. 连接电源：将设备与电源进行连接，确保设备能够正常供电。
4. 调试设置：对安装好的无线对讲设备进行调试和设置，确保设备能够正常通信和工作。
5. 安全注意事项在进行无线对讲设备的安装施工工艺时，需要注意以下安全事项：- 注意安全防护：在高空作业或电气接触等操作时，必须佩戴安全帽、安全绳等防护设备，确保人身安全。
- 避免破坏设备：在安装过程中，要注意避免对无线对讲设备造成损坏，避免使用过大的力量或不当的施工工具。
- 安全用电：在连接电源时，要遵守相关的电气安全规定，确保用电安全可靠。
6. 维护保养安装施工完成后，定期进行维护保养工作是确保无线对讲设备长期稳定运行的关键。
定期清洁设备、检查设备连接状态和电源供应情况，及时处理设备故障和问题。
7. 总结无线对讲设备的安装施工工艺是确保设备正常运行和安全使用的重要环节。

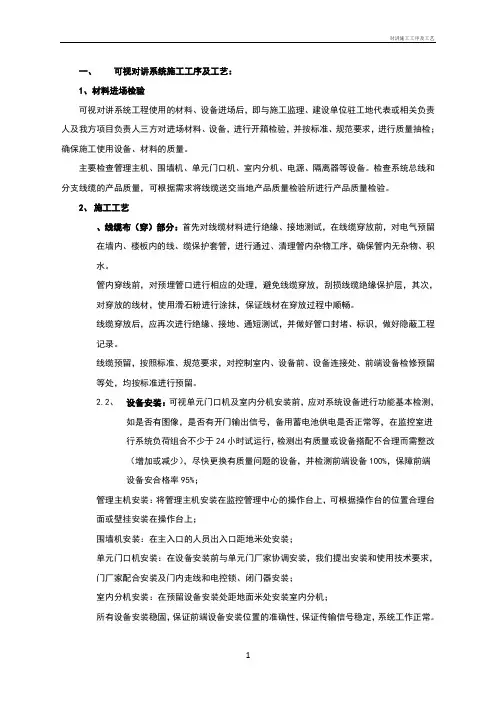

对讲施工工序及工艺
一、可视对讲系统施工工序及工艺：1、材料进场检验可视对讲系统工程使用的材料、设备进场后，即与施工监理、建设单位驻工地代表或相关负责人及我方项目负责人三方对进场材料、设备，进行开箱检验，并按标准、规范要求，进行质量抽检；确保施工使用设备、材料的质量。
主要检查管理主机、围墙机、单元门口机、室内分机、电源、隔离器等设备。
检查系统总线和分支线缆的产品质量，可根据需求将线缆送交当地产品质量检验所进行产品质量检验。
2、施工工艺、线缆布（穿）部分：首先对线缆材料进行绝缘、接地测试，在线缆穿放前，对电气预留在墙内、楼板内的线、缆保护套管，进行通过、清理管内杂物工序，确保管内无杂物、积水。
管内穿线前，对预埋管口进行相应的处理，避免线缆穿放，刮损线缆绝缘保护层，其次，对穿放的线材，使用滑石粉进行涂抹，保证线材在穿放过程中顺畅。
线缆穿放后，应再次进行绝缘、接地、通短测试，并做好管口封堵、标识，做好隐蔽工程记录。
线缆预留，按照标准、规范要求，对控制室内、设备前、设备连接处、前端设备检修预留等处，均按标准进行预留。
2.2、设备安装：可视单元门口机及室内分机安装前，应对系统设备进行功能基本检测，如是否有图像，是否有开门输出信号，备用蓄电池供电是否正常等，在监控室进行系统负荷组合不少于24小时试运行，检测出有质量或设备搭配不合理而需整改（增加或减少），尽快更换有质量问题的设备，并检测前端设备100%，保障前端设备安合格率95%；管理主机安装：将管理主机安装在监控管理中心的操作台上，可根据操作台的位置合理台面或壁挂安装在操作台上；围墙机安装：在主入口的人员出入口距地米处安装；单元门口机安装：在设备安装前与单元门厂家协调安装，我们提出安装和使用技术要求，门厂家配合安装及门内走线和电控锁、闭门器安装；室内分机安装：在预留设备安装处距地面米处安装室内分机；所有设备安装稳固，保证前端设备安装位置的准确性，保证传输信号稳定，系统工作正常。
无线对讲机系统施工方法和工艺
无线对讲机系统施工方法和工艺一、施工流程二、施工方法及工艺1、同轴电缆的敷设：(1) 同轴电缆的敷设有别于其它电源线、电话线等线缆，同轴电缆在敷设时应先将盘绕的同轴电缆在较宽敞的地面顺势盘放开，严禁拉成“麻花”，避免电缆存在的扭绞应力。
(2)同轴电缆最小弯曲半径不得小于60mm，严禁在同轴电缆上施加重力（例如：汽车、拖拉机车轮碾压），否则将会严重损害电缆的电气性能。
(3) 同轴电缆沿垂直竖井或建筑墙壁敷设时，至少每隔1.5m使用绑扎线或线卡将电缆固定，使垂直下落的电缆受力均匀。
(4) 当垂直敷设时，使用绳子牵拉电缆时，绳子捆扎电缆根据电缆长度需多点绑扎，不要使电缆单点受力。
(5) 当电缆端做好射频插头时，应做好对插头的防护，避免插头碰伤并保持插头的清洁。
(6)系统的电缆插头两端是不一样的，插头（UHF/M）芯粗的与天线联接，插头（N/M）芯细的与避雷器联接，敷设时应注意电缆插头的引向。
2、天线的安装：(1) 系统通讯的距离与天线安装的高度，天线周边的建筑物及方法有很大的影响，在天线安装时应选择较开阔、较高的位置来架设。
(2)系统电波传输采用垂直极化方式，因此天线架设时，天线杆应垂直于地面。
(3) 天线垂直方向应远离金属物（铁管、铁网或钢筋水泥建筑物）或其它天线，在条件不允许的情况下，天线与金属物的间隔至少要大于一个波长。
(4) 天线的地网安装时，（即天线座安装的3根细棒）要略高于其它金属物。
(5) 每付天线均配有2件U型卡子，先将U型卡子固定在铁管或角钢上（所选择的铁管或角钢直径或最大边长应小于50mm）。
(6) 将电缆一端从U型卡中穿出并套穿天线固定管，（有固定孔一端的固定管应向上），再将电缆插头（UHF/M）旋入天线底座旋紧，并缠绕防水胶带。
(7) 将天线固定管套入天线底座并用螺钉固定后，插入U型卡中，用螺母紧固在U型卡上。
(8) 最后将三根地网棒旋入天线底座上，并用螺母锁紧。
3、避雷器的安装：(1) 避雷器安装位置靠近中继台，避雷器两端口不分极性，可随意串接在同轴电缆上。
无线对讲系统施工方法
一、系统概述无线对讲覆盖系统的建设是为便利公司管理各部门、保安及操作等人员的日常工作，在紧急或意外事件出现时可以及时对所有相关部门工作人员进行统一的调度和指挥，实现高效、即时的处理，最大的限度减少了可能造成的损失。
由于建筑物对无线电波的屏蔽作用，特别是数据中心的地下室面积较大。
各部位的对讲机接收信号强度不均，对讲系统通话不顺畅，作为解决内部对讲系统的屏蔽作用，改善通话质量是非常必要的，这也是公司管理使用的一个基础系统。
二、需求分析根据上海平高世贸项目的实际需求和图纸情况、公司管理部门使用要求，结合目前无线频率的使用条件，为本项目设计一套420MHz（MOTOROLA / GR1225B）常规无线对讲覆盖系统，并采用三个常规信道，从通信机制上实现了多工作组共享信道的方式来扩大通信容量。
系统设计使信号在公司的公共部位和人员经常活动区域有效地覆盖，使整个系统达到覆盖均匀，信号清晰，稳定可靠。
本设计能够保证以上要求，以满足公司内部管理、使用和维护，以及保安、消防、紧急通信之要求等，使其内部管理、维护以及保安、消防人员之间方便、快捷地保持联系、通讯，达到良好的通讯效果。
现拟采用三套信道主机作为信号源来实现双向无线对讲的要求，设计要求如下：设计的无线对讲系统覆盖的区域为上海平高世贸项目的公共区域，主要设备机房，地下层和周边相邻建筑；设计入网的对讲机发射功率为 3 瓦，系统天线输出电平为+10dBm，信号在覆盖区域内可测得的场强值不低于-85dBm，话音质量不低于 3 分效果；天线分布系统设计在吊顶以内，采用无源器件连接，不影响公司装修并能有效降低故障率。
三、概要设计结合对公司无线对讲覆盖的需求分析，本次设计要达到以下要求：在保证系统整体质量及符合国家相关规定的前提下，尽可能降低工程造价成本；尽量考虑施工过程中，原器件安装牢固，馈线的铺设简便、易行，保证施工不破坏公司建筑结构和装修的外观，同时考虑施工比较容易实现及施工效率，确定合理的走线方式；设计中尽量作到室内场强均匀，并有足够的边缘信号强度合理选择天线的类型和规划天线的输出功率及布放位置，使在满足设计要求达到良好的均匀覆盖同时采用的天线数量最少；为建立较完美的无线覆盖网络，在设计时兼顾边缘场强的计算，保证不会产生明显的信号泄漏，同时覆盖网络必须对外界的干扰小，并且不易受到其他同类设备的干扰，不仅要考虑通信的覆盖面，同时也要考虑到无线电干扰的存在性，必须依靠更合理的设计来避免互相的干扰问题。
无线对讲装置安装施工工艺
无线对讲装置安装施工工艺1. 前言本文档旨在介绍无线对讲装置的安装施工工艺，以确保安装过程的顺利进行和装置的正常使用。
无线对讲装置在现代社会起着重要的作用，广泛应用于各种场所，如公共建筑、工厂、学校等。
正确的安装施工工艺能够保障无线对讲装置的功能和稳定性。
2. 安装前准备在进行无线对讲装置的安装施工前，需要进行以下准备工作：- 设计方案：制定详细的安装方案，包括设备选型、布线设计等。
- 材料准备：准备所需的无线对讲设备、电源线、信号线等材料。
- 工具准备：准备安装所需的工具，如螺丝刀、电钳、电钻等。
3. 安装施工步骤根据设计方案执行以下步骤进行无线对讲装置的安装施工：步骤1：确定安装位置根据实际需求确定无线对讲装置的安装位置，确保位置合理、信号良好。
步骤2：布线将电源线和信号线从无线对讲装置的安装位置延伸至控制中心或主机位置。
布线时要避免与其他电源线和信号线交叉干扰。
步骤3：安装设备将无线对讲装置固定在预定位置，使用合适的工具将其稳固地安装好。
确保设备安装牢固、不易移动。
步骤4：连接线缆将电源线和信号线分别连接到相应的接口上。
注意正确连接，避免接错线缆。
步骤5：调试测试安装完成后，对安装的无线对讲装置进行调试测试。
确保设备能正常供电、信号传输无误。
4. 安全注意事项在进行无线对讲装置的安装施工过程中，需要注意以下安全事项：- 施工人员应佩戴必要的防护装备，如手套、安全帽等。
- 施工过程中，注意避免触碰电源线或裸露的金属部件，以避免电击。
- 安装高处的无线对讲装置时，注意使用合适的安全设备和防护措施。
5. 总结通过本文档，您了解了无线对讲装置的安装施工工艺。
在实施安装施工前，准备充分，按照步骤进行安装，并注意安全事项。
确保无线对讲装置能够正常安装、稳定运行，以满足各种场所的通讯需求。
无线对讲系统施工方案
无线对讲系统施工方案一、施工目标：根据需求，为场所提供稳定、高效、可靠的无线对讲系统，以便实现即时沟通和联络工作。
二、施工内容：1. 确定安装位置：根据场所的布局和需要覆盖的区域，确定无线对讲设备的安装位置，并将其标示出来。
2. 安装设备：按照安装位置，固定无线对讲设备，包括对讲主机和无线对讲机，确保设备固定牢固。
3. 连接电源和网络：将无线对讲设备连接至电源，并通过有线或无线方式将主机连接至场所的网络，确保设备正常工作。
4. 连接配套设备：将无线对讲设备与其他配套设备连接，如喇叭、耳机等，以实现声音的传输和接收。
5. 进行网络设置和功能调试：根据场所的具体需求，进行无线对讲系统的网络设置和功能调试，确保系统正常运行并满足使用者的要求。
6. 进行信号测试和调整：通过对无线对讲系统的信号进行测试和调整，确保信号强度达到预期，并且覆盖范围满足需求。
7. 进行操作指导和培训：向使用者提供对于无线对讲系统的操作指导和培训，确保使用者能够熟练操作系统，并了解其基本功能和使用方法。
8. 安装防护措施：在设备安装完毕后，进行相应的防护措施，如加装保护罩，设置密码等，以确保设备的安全和稳定性。
三、施工周期：根据场所的大小和需求的复杂程度，施工周期可能在数天至数周之间。
四、施工人员：由经验丰富的无线对讲系统工程师和技术人员组成施工团队，确保施工过程顺利进行。
五、施工费用：根据施工内容和实际情况，确定施工费用，并与需求方进行谈判和确认。
六、施工过程中的注意事项：1. 在施工过程中，保持与需求方的沟通，确保施工进度和质量的符合预期。
2. 注意施工安全，确保施工现场的安全和整洁。
3. 进行施工记录和工程验收，确保施工工程的质量和效果。
七、施工完成后的服务：施工完成后，提供一定的售后服务和技术支持，确保无线对讲系统的长期稳定运行。
以上是无线对讲系统的施工方案，旨在提供一种较为综合和系统的施工指导，以确保无线对讲系统在施工过程中的顺利进行，并在施工完成后能够满足需求方的使用要求。
无线对讲施工方案
无线对讲施工方案无线对讲施工方案引言随着科技的发展和应用场景的多样化，无线对讲系统在各个领域中得到广泛应用。
本文将介绍一种基于无线对讲技术的施工方案，以提高施工现场的沟通效率和工作安全性。
背景在施工现场，沟通是非常重要的。
传统的沟通方式通常存在各种问题，如声音无法传达到位、通信困难等。
而无线对讲系统则提供了一种高效、方便的沟通方式。
通过无线对讲系统，工人可以直接进行语音对话，不受距离限制，并且可以实现多人同时通话。
系统组成该施工现场无线对讲系统由以下三个主要组成部分组成：1. 对讲机对讲机是无线对讲系统的核心设备。
它可以实现双向语音通信，并具有一定的通信范围。
对讲机通常由高灵敏度麦克风、扬声器和电池组成，以便在施工现场环境嘈杂的情况下进行清晰的语音通信。
2. 无线基站无线基站用于管理和控制对讲机之间的通信。
它负责接收来自对讲机的语音信号并将其转发给其他对讲机。
无线基站通常安装在固定的位置，以确保信号的稳定传输。
它还可以与其他通信设备（如手机）进行集成，以便与现有的通信网络进行连接。
3. 电源供应系统无线对讲系统需要稳定的电源供应以保证其正常工作。
电源供应系统可以采用直流供电或交流供电，具体取决于实际情况。
为了保证系统的稳定性，可以采用备用电源或UPS供电系统。
施工方案在施工现场实施无线对讲系统的具体方案如下：1.确定通信范围和覆盖范围：根据施工现场的大小和复杂性确定通信范围和覆盖范围。
这可以通过对讲机的信号接收能力进行评估来确定。
2.安装无线基站：根据通信范围和覆盖要求，在施工现场的合适位置安装无线基站。
同时，根据实际情况，考虑是否需要设置多个基站来实现全方位覆盖。
3.安装对讲机：根据施工现场的工作布局和需要，确定对讲机的数量和位置，并进行安装。
对于大范围的施工现场，可以考虑将对讲机放置在各个工作区域，并设置固定的对讲机和移动的对讲机。
4.进行系统调试和测试：在安装完成后，进行系统调试和测试以确保系统的正常运行。
无线语音对讲系统安装施工工艺
无线语音对讲系统安装施工工艺
导言
本文档描述了无线语音对讲系统的安装施工工艺。
无线语音对
讲系统是一种重要的通信设备，被广泛应用于各种场合，如大型建
筑工地、工厂、园区等。
工程准备
1. 进行现场勘查，确定系统的安装位置和布线走向；
2. 确定所需的设备和材料，并提前采购；
3. 编制详细的施工方案，包括时间安排和人员分工。
设备安装
1. 安装系统主机：根据勘查确定的位置，在墙壁或支架上安装
系统主机，并将其连接到电源和网络；
2. 安装室内分机：根据布线走向，在需要的位置安装室内分机，并将其连接到主机；
3. 安装室外对讲设备：根据布线走向，在需要的位置安装室外
对讲设备，并将其连接到主机；
4. 进行设备调试和测试，确保设备能够正常工作。
系统调试
1. 对系统进行初始化设置，包括语音参数、网络设置等；
2. 进行通信测试，确保室内分机和室外对讲设备之间能够正常通话；
3. 进行网络测试，确保系统能够稳定连接到网络；
4. 进行异常情况测试，如断电、网络故障等，确保系统的稳定性和可靠性。
施工验收
1. 进行设备功能测试，确保各项功能正常；
2. 检查系统的外观和布线是否符合要求；
3. 进行用户培训，教授基本操作和常见故障处理方法；
4. 与用户进行验收确认，确保用户满意并完成相关手续。
结论
本文档介绍了无线语音对讲系统的安装施工工艺，包括工程准备、设备安装、系统调试和施工验收等重要步骤。
通过严格按照指南执行，可确保系统的安装质量和使用效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线对讲系统安装施工工艺
1、信号源设备
信号源设备安装在机房内；馈线从弱电管路引出，天线安装在相应的位置。
分布端主馈线由中继台引出，到功分器，由功分器铺设电缆至各天线。
中继台的安装要求清洁、美观，实际施工时可根据具体的室内装修情况作小范围的调整，所有器件均要良好固定。
2、室内馈线
室内馈线采用50-12普通传输馈线，要满足防火要求；所有馈线的布放要求整齐、美观，不得有交叉、扭曲、裂损的情况；弯曲半径应符合馈线的技术指标；馈线应用扎带、馈线座、走线梯或馈线夹加以牢固固定；天花吊顶内的馈线固定于吊顶内的龙骨铁架。
3、室内天线安装
安装天线时，应该注意以下事项；
（1）天线位置与吊顶内的射频馈线连接良好，并使用扎带固定。
（2）位置符合设计方案的位置。
（3）保持天线外表的洁净。
（4）天线暗装。
4、射频连接器安装
射频连接器安装上分布系统工程中最为关键的一步，为系统指标测试的重要内容，安装时应注意以下事项：
（1）严格按照射频连接器的安装操作规范安装。
（2）连接良好，保证连接器的插损应小于0.1DB。
5、耦合器、功分器的安装
（1）应用捆扎带、固定件固定，不允许悬空、列固定放置。
（2）与该类器件的相连的馈线列交叉，在距接口300mm处的馈线就应固定。
