如何生成及输出plt文件
CAD生成PLT说明(1)
CAD格式文件生成PLT格式文件的说明主要分四步第一步：安装虚拟打印机驱动；第二步：安装图档管理系统插件工具；第三步：生成.plt格式的文件；第四部：利用打印工具plt打印程序(pltplottersetup)]进行打印。
第一步：安装虚拟打印机驱动1.首先安装虚拟打印机驱动程序，以CAD2010为例，其他版本CAD安装方式基本一致。
2.打开CAD2010，进入主界面，打开“文件”选择“绘图仪管理器”，看到如下界面。
3.选择“添加绘图仪向导”4.选择绘图仪向导后点击“下一步”“下一步”5.进入到如下界面，按照红色标注设置（如下图，然后点击“下一步”）。
5.点击“下一步”看到如下流程图6.再点击“下一步”后，如下图，选择“打印到文件”（红色标记），再点击“下一步”。
7.如下图，再点击“下一步”。
8.如下图，再点击“完成”打印程序安装完成。
9.点击“完成”后，查看到文件夹中新添加的虚拟打印驱动（如下红色标记处），表示安装成功。
第二步：安装图档管理系统插件工具1．直接双击安装插件程序2..显示如下，点击“下一步”再点击“下一步”3．选择安装位置，点击“下一步”4，点击“下一步”，再点击“下一步”，直接完成。
5．打开CAD，在菜单栏显示“杭州慧智公司”安装图档管理系统插件工具成功。
第三步生成.plt格式文件1.打开需要打印的CAD文件。
点击打印（Ctrl+p），如下图（单张图纸打印）。
2.然后进行设置，如：选择打印机、勾选打印到文件、图纸尺寸等，具体如下图，预览时注意是否有条码，条码是否清晰，图像标记，以及文字是否正确，确认无误后，点击“确定”进行打印。
3.然后“确定后”选择需要保存的路径。
10.会进行两次打印作业，一次是发送到虚拟打印机，生成PLT文件，一次是发送至图档管服务器进行存档。
11.通过刚才设定的路径，就可以找到生成好的.plt文件，将.PLT文件发送至出版室打印。
12.打开需要打印的CAD文件。
ET软件生成PLT文件的方法
ET软件生成PLT文件的方法1.使用ET软件内置的导出功能ET软件提供了导出功能，可以将模型或场景导出为各种文件格式，包括PLT文件。
导出PLT文件的步骤如下：a.打开ET软件并加载需要导出的模型或场景。
b.在菜单栏中选择“文件”>“导出”。
c.在导出选项中选择PLT格式，并指定保存位置和文件名。
d.点击“导出”按钮，ET软件将把模型或场景导出为PLT文件。
2.使用ET软件的打印功能ET软件提供了强大的打印功能，可以将模型或场景直接打印到打印机或绘图仪上。
在打印设置中，可以选择将输出格式设置为PLT文件。
生成PLT文件的步骤如下：a.打开ET软件并加载需要打印的模型或场景。
b.在菜单栏中选择“文件”>“打印”。
c.在打印设置中选择打印机或绘图仪，并设置纸张大小和打印参数。
d.在输出设置中选择PLT格式，并指定保存位置和文件名。
e.点击“打印”按钮，ET软件将生成并保存PLT文件。
3.使用第三方插件或软件ET软件是一个开放的平台，允许用户安装第三方插件或软件扩展其功能。
有许多第三方插件或软件可以与ET软件配合使用，以生成PLT文件。
一种常见的方法是使用AutoCAD软件，AutoCAD支持导入ET软件中创建的模型或场景，并可以将其导出为PLT文件。
使用第三方插件或软件生成PLT文件的具体步骤可以参考对应软件的用户手册或官方文档。
在生成PLT文件时，还需要注意以下事项：1.应根据需要选择合适的PLT版本。
不同版本的PLT文件可能有不同的特性和兼容性，需要根据具体的打印设备和应用程序选择合适的版本。
2.在生成PLT文件之前，应检查模型或场景的尺寸和比例，确保其符合预期。
如果尺寸或比例不正确，可能会导致打印时出现缩放或变形等问题。
3.PLT文件是一种矢量图文件格式，可以无损地缩放和调整大小。
在生成PLT文件之前，可以根据需要调整输出的分辨率和精度，以平衡文件大小和打印质量之间的需求。
总之，ET软件提供了多种方法来生成PLT文件，包括内置的导出功能、打印功能以及与第三方插件或软件的配合使用。
fluent运算导出的plt文件
Fluent运算导出的plt文件是指由Fluent软件生成的包含流体动力学模拟结果的文件格式。
通过对这一主题的深入研究和讨论，我们将深入了解Fluent软件的模拟功能及其输出文件的结构和含义。
我们也将探讨这些模拟结果对于工程和科研领域的重要性，并共享一些个人观点和理解。
一、Fluent运算导出的plt文件的结构和含义1.1 plt文件是Fluent软件中存储模拟结果的主要文件格式之一。
plt文件包含了流场、压力场、速度场等大量的模拟结果数据，以二进制格式存储。
通过对plt文件的解读，可以深入了解模拟结果的细节和特征。
1.2 plt文件的结构一般包括文件头部信息、网格信息和模拟结果数据。
文件头部信息包含了版本号、单位制、时间步长等基本信息；网格信息包括了模拟所使用的网格的结构和参数；模拟结果数据则包含了流场、温度场等在每个网格单元上的数值。
1.3 通过对plt文件的结构和含义进行深入分析，可以帮助我们更好地理解模拟结果的来源和意义，为进一步的应用和研究奠定基础。
二、Fluent运算导出的plt文件对工程和科研的重要性2.1 在工程领域，Fluent软件生成的plt文件可以为工程师提供重要的流场、湍流、燃烧等模拟结果数据。
这些数据对于飞行器、汽车、船舶等工程设施的设计优化和性能预测具有重要意义。
2.2 在科研领域，plt文件中包含的模拟结果数据可以帮助科研人员开展流体动力学、传热传质等领域的研究工作。
这些数据也为学术界的模拟验证和理论探索提供了重要的支撑。
2.3 可以看出，Fluent运算导出的plt文件对工程和科研领域都具有重要的应用前景和价值，对于提高工程设计和科研水平具有积极意义。
三、个人观点和理解3.1 个人认为，Fluent运算导出的plt文件是流体力学模拟的宝贵成果，代表了模拟计算的精度和可靠性。
这些模拟结果数据不仅能够为工程实践提供重要参考，也能够为学术研究提供丰富的实验数据。
3.2 在工程实践中，plt文件的生成和分析可以帮助工程师更好地理解和预测复杂流动问题，为设计优化和性能改进提供有力支持。
浩辰CAD教程之批量打印PLT文件

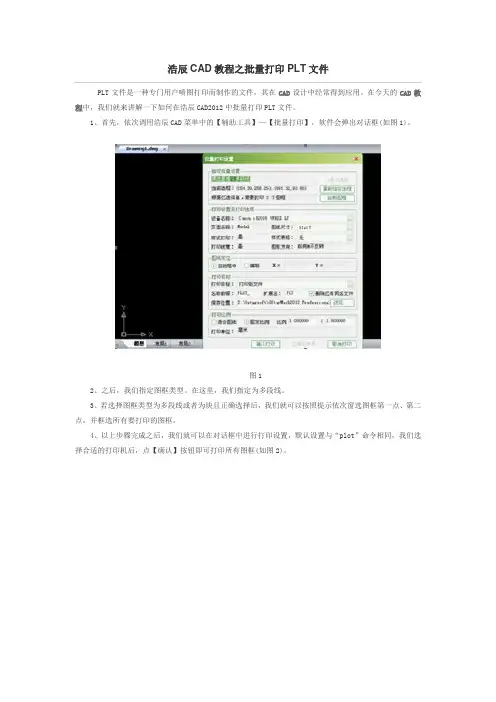

浩辰CAD教程之批量打印PLT文件
PLT文件是一种专门用户喷图打印而制作的文件，其在CAD设计中经常得到应用。
在今天的CAD教程中，我们就来讲解一下如何在浩辰CAD2012中批量打印PLT文件。
1、首先，依次调用浩辰CAD菜单中的【辅助工具】—【批量打印】，软件会弹出对话框(如图1)。
图1
2、之后，我们指定图框类型。
在这里，我们指定为多段线。
3、若选择图框类型为多段线或者为块且正确选择后，我们就可以按照提示依次窗选图框第一点、第二点，并框选所有要打印的图框。
4、以上步骤完成之后，我们就可以在对话框中进行打印设置，默认设置与“plot”命令相同，我们选择合适的打印机后，点【确认】按钮即可打印所有图框(如图2)。
图2
需要注意的是，这里只有打印机设置，若想调整其它设置，我们可以通过“plot”命令下的对话框去设置。
建议大家在调用此命令之前先通过“plot”命令对话框查看设置打印设置各选项。
批量打印PLT只需要在打印目标中选择“打印到文件”即可，如果开始没有的话，也可以在软件的打印设置中先设置“打印到PLT”，然后在“打印到文件中”勾选一下即可。
ET软件生成PLT文件的方法
ET软件生成PLT文件的方法PLT文件是一种矢量图形文件格式，广泛用于CAD和绘图软件中。
PLT文件以二进制形式存储，包含了绘图命令、线段、多边形等图形元素的信息。
ET软件是一款功能强大的绘图软件，能够生成高质量的PLT文件。
下面将详细介绍如何使用ET软件生成PLT文件。
1.安装ET软件首先，需要在计算机上安装ET软件。
ET软件是商业软件，可以从官方网站或授权渠道获得正版软件。
安装过程比较简单，按照安装步骤提示进行安装即可。
2.打开ET软件安装完成后，双击桌面上的ET软件图标，打开软件。
ET软件的主界面一般包含绘图工具栏、属性设置栏和绘图视图区域。
3.创建新的绘图在ET软件的菜单栏中，选择“文件”-“新建”或使用快捷键“Ctrl + N”创建新的绘图。
在弹出的新建绘图窗口中，可以选择绘图的尺寸和单位。
点击“确定”后，ET软件将打开一个新的绘图区域。
4.绘制图形在绘图区域中，可以使用ET软件提供的各种绘图工具来绘制图形。
ET软件具有丰富的绘图功能，包括绘制直线、曲线、多边形、圆弧等。
在绘图过程中，可以使用属性设置栏来选择绘图的线型、线宽、颜色等参数。
5.导出PLT文件完成绘图后，可以将绘图文件导出为PLT文件。
在ET软件的菜单栏中，选择“文件”-“导出”或使用快捷键“Ctrl + S”打开导出窗口。
在导出窗口中，可以选择导出文件的格式。
选择PLT格式，设定导出文件的保存路径和文件名，并点击“保存”按钮即可将绘图文件导出为PLT文件。
6.设置PLT文件参数导出PLT文件时，可以根据需要设置一些PLT文件的参数。
在导出窗口中，可以设置输出文件的版本、绘图比例、线宽尺寸、颜色模式等参数。
根据实际需求进行设置，以获得最佳的输出效果。
7.完成导出设置好PLT文件参数后，点击导出窗口中的“保存”按钮即可完成导出。
ET软件将把绘图文件转换为PLT格式，并保存到指定的路径中。
总结：使用ET软件生成PLT文件的方法包括安装ET软件、打开ET软件、创建新的绘图、绘制图形、导出PLT文件、设置PLT文件参数和完成导出等步骤。
plt文件批量打印
注意??批处理打印实用程序不能与 R14 或 AutoCAD 早期版本一起使用。
批处理打印实用程序主窗口为每个所添加的图形显示下列信息。
图形文件??
要打印的图形的名称。
首先，plt文件的生成是在autocad中plot命令里选上print to file，按ok后生成plt文件，此时的plt文件是与你当前autocad中选中的打印机型号是配套的。也就是说，如果你生成plt文件时系统是hp1000型号的打印机，那你所生成的plt文件只能在电脑连接hp1000的打印机时才能打印，换个型号就不行了。
??
检查每个图形，确保它们已绘制完成，并与要打印的视图一起保存。批处理打印实用程序打印默认视图。
如果使用一台打印机进行批处理打印，请验证默认打印机配置。如果要使用一台设备的多个配置，请在创建批处理之前创建配置并将其保存为 PC3 文件。??
如果使用多台设备进行批处理打印，请验证设备的配置并将其保存为 PC3 文件。??
??
2? ?生成打印文件然后再打印是个不错的方法，其好处我在上帖中已有简单说明，在此再稍微介绍一下：
???（1） 保密，AutoCAD2004之前的版本是无法逆转的，即不能由plt文件转回dwg文件，这在一定程度上可以达到保密，就算plt文件外泄，那也只能打印不能编辑。
???（2）节约，很多人喜欢把几张图放在一个文件内，我问何故，曰 “为了节约纸张”。我认为把几张图放在一个文件内最主要的应该是为相互对应方便（在一个文件内对象过多严重影响速度），至于节约，那要看是什么绘图仪了，HP系列本身就有自动排版功能，不需要用户刻意排版。如果利用绘图仪自动排版功能，加上用plt集中打印，便能更好地达到节约之目的。
CAD输出PLT文件方法
AUTOCAD程序想要输出EZCAD 程序可以识别的PLT文件方法
1：添加支持相应格式的虚拟打印机（以AUTOCAD2008为例）
第一步：选择文件菜单下的绘图仪管理器
第二步：双击添加绘图仪向导
第三步：单击下一步,添加绘图仪----开始选择我的电脑然后单击下一步
第四步：添加绘图仪—绘图仪型号中，生产商选择HP；型号选择通用LHPGL,然后单击下一步
第五步：添加绘图仪—输入PCP或PC2 中单击下一步
第六步：添加绘图仪—端口选择打印到文件然后单击下一步
第七步：添加绘图仪—绘图仪名称设置打印机名称然后单击下一步然后单击完成设置完毕
注：每个AUTOCAD软件只需要设置一次。
设置后以后只需要打印输出就可以。
2：输出PLT文件。
第一步：文件内容编辑完成后，选择打印。
第二步：打印机/绘图仪名称处下拉菜单选择之前设置的打印机名称，然后选择确定第三步：设置文件保存位置后点击保存。
打印完成后，即生成PLT文件。
此文件可以为EZCAD软件读取。
力克软件输出PLT文件的方法
力克软件输出PLT文件的方法1。
用力克的JustPrint软件可以把力克的马克转成HPGL格式。
具体设置：先在C盘或D盘或是你电脑里的其它盘（分区），建一个文件夹，名称任意取，比如取名HPGL；2。
打开力克的I-Manager(从“开始”--“所有程序”--“Lectra"--"IManager"), 点“建立” 在“列印机名称”后的空格里打上“HPGL”，点“Windows"在下拉列表里点"Other"在右边的列表里选“HPGLGenerator",接下来点“辅助说明”（其实辅字是看不到的，是我加上去的，只显示助说明），在弹出的列表上选你刚建的文件夹（HPGL），这个文件夹是用于存你转的hpgl文件，“确定”，然后点右下角的“好”。
在弹出的界面，点“ok"。
3。
打开"JustPrint"程序（前提是这个程序你能用），因为这个软件是要许可号的，打开后，点“工具”在下拉列表中选“激活管理”（因我的系统是英文xp，显示是英文的，所以翻成中文说明不一定全部吻合，意思应该差不多），在弹出的新界面里点右上角的“创建”，激活名称打上：HPGL，下面的绘图仪：选HPGL（这是在IManager里创建的）。
纸规格选ROLL180(也可选其它），视你的纸规格而定。
下面是你存力克的样板和马克的路径，最下面的服务器，是你电脑名。
后面的几项保持默认即可（如果你有特殊要求，对应栏目说明而设置）。
点下面的“保存”，关闭创建界面，只保留JustPrint界面，在激活栏选“HPGL”，下面的类型选"Markers",点右边的“添加”在弹出的对话框里选你要转的马克，点下面的“添加到批”，这时在左边的"JustPrint"界面里会看到你刚加的马克名，点右下角的“绘图”。
等马克名由黄色变成绿色，即表明转换完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、如何用ET软件生成后缀名为*.plt的文件？
1在Windows主画面，选择开始↓设置↓打印机
2将HP430的端口设置改为“打印到文件”
3进入排料模块↓打开一个文件
4选输出功能↓此时会弹出一个输入文件名的对话框
5在对话框中输入文件名：例：d:\aaa.plt 并按确定键。
二、如何直接将后缀名为*.plt的文件，在DOS状态下输出？
1在Windows主画面，选择开始↓程序↓附件↓C:\命令提示符2进入存储*.plt文件的盘符，如果文件存在D盘的根目录下，则需输入D:回车
3如果绘图仪连接的是COM1口，则按此方式输入打印命令：copy aaa.plt com1回车
4此时绘图仪应已接到指令，开始打印。
三、如何将后缀名为*.plt的文件，用“ET硬件调试”程序输出？
1打开ET硬件调试程序
2选打开文件功能，将文件类型选为*.*
3将aaa.plt文件打开
4选文件菜单中的“通过打印机驱动程序输出”，选HP430的驱动即可。
