厨房、卫生间烟风道施工方案
厨房油烟通风工程施工方案
厨房油烟通风工程施工方案一、设计原则1. 根据厨房的大小和使用情况确定通风设备的类型和数量，通风设备的布局应合理，保证每个工作区域都能获得良好的通风效果。
2. 通风管道的走向要尽量简洁，并避免管道有多余的弯曲，以免增加管道阻力，影响通风效果。
3. 通风设备的选用应符合国家相关标准，具有良好的排气量和排气效率，并且要有防火、防爆、防腐蚀等功能。
二、施工步骤1. 确定通风设备的位置和数量，按照设计图纸确定通风管道的走向和布局。
2. 在厨房内墙面和天花板上标明通风设备和管道的安装位置，清理出通风口的位置。
3. 加工制作通风设备和管道，按照设计要求对通风设备进行改装和定位，制作好通风管道的支架和连接件。
4. 安装通风设备和管道，首先安装通风设备，接好电源线和管道连接口，再将通风管道按照设计要求连接好并固定在墙面和天花板上。
5. 连接电源和调试设备，将通风设备接通电源，进行启动和调试，调整设备工作情况和风量，保证通风设备正常运转和通风效果良好。
三、材料选用1. 通风设备：采用符合国家相关标准的通风设备，可以选择排烟机、新风机、排油烟机等。
2. 通风管道：选择符合要求的不锈钢通风管道或者镀锌铁皮通风管道，要具有良好的防腐蚀性能和较小的风阻。
3. 连接件：采用合适的连接件，如接头、弯头、支架等，保证通风管道的连接牢固和倾斜度合理。
4. 电气设备：选用符合要求的电缆、开关、插座等电气设备，保证通风设备的安全使用。
四、施工中需要注意的问题1. 施工现场要有足够的通风，保证施工人员的健康和安全。
2. 施工人员要严格按照设计图纸和规范要求进行施工，保证通风设备和管道的安装质量。
3. 在施工中要严格遵守安全操作规程，使用防护用具，防止意外事故的发生。
4. 施工结束后要对通风设备进行全面检查和试运行，确保通风效果符合设计要求。
总之，厨房油烟通风工程的施工方案包括设计原则、施工步骤、材料选用、以及施工中需要注意的问题。
只有严格按照要求进行施工，合理设计和选用通风设备和材料，才能保证厨房油烟通风工程的质量和效果。

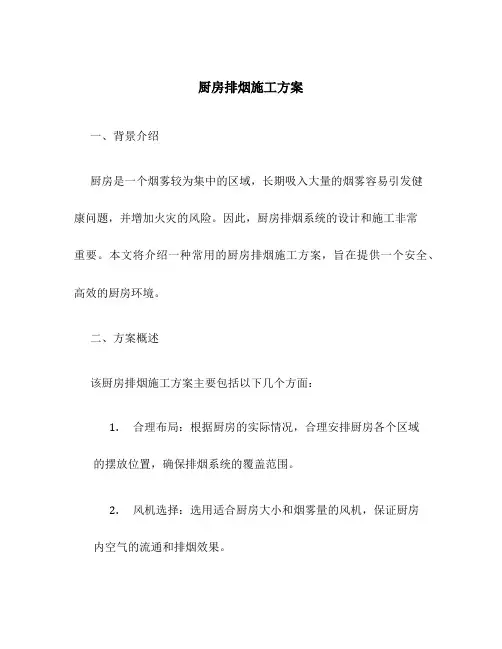

厨房排烟施工方案
厨房排烟施工方案一、背景介绍厨房是一个烟雾较为集中的区域，长期吸入大量的烟雾容易引发健康问题，并增加火灾的风险。
因此，厨房排烟系统的设计和施工非常重要。
本文将介绍一种常用的厨房排烟施工方案，旨在提供一个安全、高效的厨房环境。
二、方案概述该厨房排烟施工方案主要包括以下几个方面：1.合理布局：根据厨房的实际情况，合理安排厨房各个区域的摆放位置，确保排烟系统的覆盖范围。
2.风机选择：选用适合厨房大小和烟雾量的风机，保证厨房内空气的流通和排烟效果。
3.排烟管道设计：设计合理的排烟管道系统，包括排烟管道的长度、直径、材质等要素，确保排烟畅通。
4.排烟口设置：合理设置排烟口的位置和数量，保证烟雾能够及时排出厨房。
5.配电系统规划：为排烟系统提供稳定供电，确保系统的正常运行。
三、具体施工步骤1. 进行厨房布局设计在进行排烟施工前，需要对厨房进行合理的布局设计。
应考虑厨房的大小、燃气灶、油烟机等设备的位置，以及厨房内的烹饪工作流程。
合理的布局有助于提高排烟系统的效率。
2. 选择适合的风机根据厨房的大小和烟雾量，选择适合的风机。
常见的风机有离心风机和轴流风机，离心风机适用于大型厨房，而轴流风机适用于小型或中小型厨房。
3. 设计排烟管道系统根据厨房的布局和位置，设计合理的排烟管道系统。
排烟管道应保持一定的倾斜角度，以便排烟顺利流出。
管道的直径应根据厨房的大小和风机的容量进行合理选择。
4. 设置排烟口根据排烟管道的设计，合理设置排烟口的位置和数量。
排烟口应位于厨房的高处，远离窗户和通风口，避免烟雾被吹回厨房。
5. 规划配电系统排烟系统需要稳定的供电，因此需要规划配电系统。
确保风机和其他配件能够正常工作，并设置漏电保护装置，以提高安全性。
四、安全措施在进行厨房排烟施工时，需要注意以下安全措施：1.施工现场需要准备好灭火器具和其他灭火设备，以应对可能发生的火灾。
2.施工过程中需要严格遵守电气安全操作规范，防止触电事故的发生。

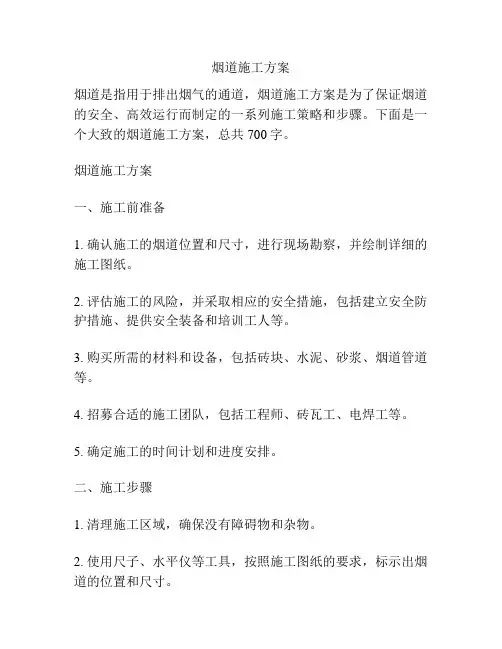

烟道施工方案
烟道施工方案烟道是指用于排出烟气的通道，烟道施工方案是为了保证烟道的安全、高效运行而制定的一系列施工策略和步骤。
下面是一个大致的烟道施工方案，总共700字。
烟道施工方案一、施工前准备1. 确认施工的烟道位置和尺寸，进行现场勘察，并绘制详细的施工图纸。
2. 评估施工的风险，并采取相应的安全措施，包括建立安全防护措施、提供安全装备和培训工人等。
3. 购买所需的材料和设备，包括砖块、水泥、砂浆、烟道管道等。
4. 招募合适的施工团队，包括工程师、砖瓦工、电焊工等。
5. 确定施工的时间计划和进度安排。
二、施工步骤1. 清理施工区域，确保没有障碍物和杂物。
2. 使用尺子、水平仪等工具，按照施工图纸的要求，标示出烟道的位置和尺寸。
3. 使用钢筋刨子将烟道的外部砖墙刮平，并清除杂质。
4. 用水泥浆涂抹砖墙，以增加其牢固性和耐火性。
待水泥干燥后，进行下一步操作。
5. 用砂浆将砖块一层一层地铺砌起来，注意砖块之间的间隙要保持一致。
6. 在铺砌砖块的过程中，定期使用水平仪检查烟道的垂直度和水平度。
7. 烟道管道的连接部分使用专用的连接件进行固定，确保其密封性和稳固性。
8. 在烟道连接处安装适当的防火装置和防尘装置，以确保烟道的安全和正常运行。
9. 完成砖墙的铺砌后，对其进行打磨和涂抹防火漆，以提高其耐火性。
10. 检查烟道的整体质量和安全性，并进行相关测试，如烟道通风测试、密封性测试等。
三、施工后维护1. 针对烟道进行定期巡检和维护，确保其正常运行和安全使用。
2. 定期清除烟道内的积灰和积尘，以保持其通畅性和效率。
3. 定期检查防火装置和防尘装置的工作状态，如有损坏或失效的情况，及时更换或修复。
4. 注意烟道的保养和管理，如尽量避免烟道受潮、受损等情况，防止其出现结构性问题。
5. 如有需要，定期对烟道进行维修和加固，以确保其长期稳定运行。
总结：烟道施工方案需要在施工前进行充分的准备工作，包括确定位置和尺寸、评估风险、购买材料和设备等。
厨房、卫生间烟风道施工方案
厨房、卫生间烟风道施工方案项目名称：厨房、卫生间排气道施工方案编制人：***审核人：***审批人：项目部日期：2014年×月×日目录：第一章编制依据1.1 主要标准、规范1.2 其他技术文件第二章工程概况2.1 建设概况2.2 设计概况第三章施工部署3.1 管理层人员3.2 劳动力安排3.3 施工组织第四章施工准备4.1 技术准备4.2 材料准备4.3 作业条件4.4 机械、器具准备本文旨在编制厨房、卫生间排气道施工方案，确保施工的安全和质量。
本方案的编制基于相关标准和规范，同时考虑到其他技术文件的要求。
工程概况本工程是为了满足厨房和卫生间的排气需求而进行的。
厨房和卫生间是家庭中使用频率较高的地方，排气道的施工必须保证质量和安全。
施工部署为了确保施工的顺利进行，管理层人员必须具备相关的专业知识和技能。
劳动力安排必须充分考虑工作强度和安全问题。
施工组织必须合理，确保施工进度和质量。
施工准备在施工前，必须进行技术准备和材料准备。
同时，作业条件必须满足施工要求。
机械和器具的准备也是必不可少的。
本方案的编制是为了确保厨房和卫生间排气道施工的质量和安全。
我们将充分考虑相关标准和规范，同时也会考虑其他技术文件的要求。
在施工前，我们将进行充分的技术准备和材料准备，确保作业条件符合要求。
同时，我们也会合理安排劳动力和机械、器具的准备，以确保施工进度和质量。
本工程共有四栋楼，其中1#楼每层有12户，2#、3#、4#楼每层有8户，标准层高为2.8米。
每户均配有一个厨房和一个卫生间。
厨房排气道采用08BJZ18《新型住宅厨卫排气道》第三页厨房排气道变截面方案二，卫生间排气道采用08BJZ18《新型住宅厨卫排气道》第三页300×250mm。
第三章施工部署中，列出了管理层人员的姓名和项目职务。
项目经理全面负责本工程的对内对外事务协调工作，常务副经理协助经理负责协调工作。
生产经理、技术总工、安全总监、安全员、质量总监、技术员、试验员、土建工长、测量员、质量员分别负责生产管理、技术管理、安全管理、烟风道工程施工时的安全管理、烟风道工程施工的质量控制、烟风道工程施工方案编制、烟风道工程使用材料试验以及相关试验资料的填写、烟风道工程施工人员、机具的调配及施工部署、烟风道工程施工中弹线及标高的控制、烟风道工程施工质量控制等工作。
厨房卫生间烟气排风道施工方案
目录一、工程概况 (2)二、技术要求 (2)三、施工安装 (2)四、运输及堆放 (4)五、安全要求 (4)一、工程概况1、本工程的烟道是指住宅楼的厨房及卫生间中的排风道，排风道是专业厂家预制的成品，现场在结构施工中将正负零以楼层板的孔洞预留好；每户两个，具体位置见标准层平面图，建筑层数：1#、7#、9#楼为19（20）层，建筑高度60.75m；2#、6#楼为20（21）层，建筑高度63.75m；3#、8#楼为21（22）层，建筑高度66.75m；4#、11#楼为9＋11层，建筑高度33.75m；5#、10#楼为11层，建筑高度33.75m；排风道总工程量约2732米。
每个烟道的尺寸、制作要求、安装要点见图集04SJ108和附图。
2、材料要求2.1排风道为预制薄壁排气管道，采用高强水泥砂浆和玻璃纤维布制成，型号为PW12（320*240）、PW24（340*300）、PC12（340*300）和PC24（460*400）；排气口尺寸为φ150mm，排气孔留洞高度为2.15m。
2.2本工程标准层中排风道标准长度为3000mm。
2.3屋顶防倒灌风帽采用混凝土预制，轻质装饰板拼制或铝合金冲压模制。
3、作业条件3.1烟道的施工安装应在厨房内隔墙砌筑完毕后，地坪、墙面及顶棚粉刷施工前进行。
3.2出屋面排风道风帽安装应在屋面保温隔热层、防水层施工之前进行。
二、技术要求1、、外观质量：排风道内外表面应光滑平直，不得有凸凹不平，麻面，裂缝。
2、尺寸允许偏差：排风道两端部平面应方正，截面对角线误差≤3mm，壁厚误差≤±2mm，侧向弯曲误差≤4mm，长度误差≤4mm，并不得有扭曲现象。
3、副烟道进气口下隔板应封闭严密，不得有空隙，尺寸应上下对齐。
三、施工安装1施工操作工艺措施及主要做法要求1.1排风道首层安装时，地面必须采用1:2水泥砂浆找平。
如下图：2.2排风道应自下而上逐层安装，每安装好一层排风道，在排风道顶端管道长边两侧距边50mm处各放一根Φ14钢筋，该钢筋长度应比预留孔长100mm，两端各有50mm搁置在楼板上。
油烟管道施工方案
油烟管道施工方案1. 引言油烟管道是用来排出厨房内产生的油烟和烟雾的管道系统。
在餐饮业中，油烟管道的施工对于厨房的正常运行和员工的健康非常重要。
本文档将介绍油烟管道的施工方案，包括施工准备、管道材料选择、安装步骤和注意事项等内容。
2. 施工准备在进行油烟管道施工之前，需要进行以下准备工作：2.1 确定管道路径首先要确定油烟管道的走向和路径。
一般来说，油烟管道应尽量靠近厨房的炉灶，以便尽快排出油烟，减少厨房内的污染。
2.2 准备工具和材料在施工前，需要准备以下工具和材料：•切割工具：用于切割管道材料，如电锯、管道切割器等。
•排气扇：用于将油烟排出室外，保持厨房空气清新。
•管道材料：选择符合国家标准的耐高温、防火的铁质或不锈钢管道材料。
•管道连接件：包括弯头、法兰、卡箍等，用于连接管道和固定管道的位置。
2.3 清洁施工场地在施工前需要将厨房内的油渍、灰尘等清洁干净，确保施工过程中的安全和顺利进行。
3. 管道材料选择油烟管道的材料选择非常重要，主要考虑以下几个因素：3.1 耐高温性能油烟管道在使用过程中会接触到高温油烟，因此需要选择具有良好耐高温性能的材料。
一般来说，铁质和不锈钢材料是常用的选择，可以承受高温环境下的使用。
3.2 防火性能油烟管道需要具备良好的防火性能，以防止火灾的发生。
在选择管道材料时，应选择符合国家标准的防火材料，避免使用易燃材料。
3.3 耐腐蚀性能由于油烟中含有较高的油脂和酸性物质，管道材料需要具备良好的耐腐蚀性能，能够抵抗油脂和化学物质的侵蚀。
3.4 施工成本在选择管道材料时，还需要考虑施工成本。
铁质管道材料相对较便宜，但容易生锈；不锈钢管道材料虽然价格较高，但具有良好的耐腐蚀性能和美观度。
根据以上因素，可以选择具备适当耐高温、防火和耐腐蚀性能的铁质或不锈钢管道材料。
4. 安装步骤油烟管道的安装步骤如下：4.1 切割管道材料根据施工准备中确定的管道路径，使用切割工具将管道材料切割成适当的长度。
厨房、卫生间排气道施工方案word文档下载
一、编制依据1、未来滨河小区C-2#、6#、7#楼工程施工图纸，图纸会审记录，设计变更。
2、图集07J916—1《住宅排气道（一）》。
3、安全、文明施工标准。
4、《工程建设标准强制性条文》（房屋建筑部分）二、工程概况本工程位于郑州市中州大道与民航路交叉口处西北角，2#、7#楼地上11层；6#楼地上20层，标准层2#、7#楼每层6户；6#楼每层11户，层高为2900mm，厨房、卫生间排气道标准层高按各楼栋的标准层高为准。
该工程厨卫间排烟气道按照图集07J916-1《住宅排气道（一）》施工。
三、排烟气道施工技术要求1、施工前准备：现场必须指定产（50--200㎡）的平整坚硬空地作为成品堆放区。
2、检查现场排烟气道预留洞口是否达到比成品截面尺寸大出50--100mm，方向是否符合图纸设计要求，并拆除洞口内木模、钢筋、杂物等。
3、产品进场：应在指定的区域内分类存放产品，搬运时要平行平抬轻轻平放，堆放要整齐，堆高不能超过两米，上面不能上人及堆放物品，不能用其他物品碰击，做到现场成品保护。
4、施工步骤：底部首层安装时先用1:2.5水泥砂浆找平，确定进气口方向，由下至上逐层竖向垂直安装。
次层安装时用Φ12或Φ14的螺纹钢筋两根，（具体钢筋选用见附表），顺短边方向直放，伸入墙内不少于50mm，钢筋距烟道边20-30mm，进行安装上节烟气道时，钢筋位置必须开槽放置，保证上下两节烟气道接缝严密，便于灌筑烟道周边的楼层砼，就位后达到单间垂直。
烟道安装时，距墙留置10-20mm的缝隙，便于调整由于各层墙体移位造成的上下两节烟道错位，从而保证烟道安装的垂直度。
再用木梗或砖块固定。
以此类推直安装到顶部。
（钢筋承托施工方式见附图）5、排气道与楼层板之间的缝隙用C20细石微膨胀混凝土分两次捣实，支模吊缝及浇筑砼时，保证不因触动排气道而发生倾斜。
6、顶层一节烟气道安装，烟道必须高出屋面板50mm-100mm，周边用砂浆或细石砼封堵严密。
厨房卫生间烟气排风道施工方案
厨房卫生间烟气排风道施工方案厨房和卫生间都是家庭中日常生活中最容易产生异味和污染物的地方。
为了保持居室的空气清新和良好的生活环境，需要进行厨房卫生间烟气排风道的施工。
1.施工前准备工作在进行烟气排风道施工前，需要进行一些准备工作，包括测量和设计、材料准备和设备检查等。
1.1测量和设计首先要对厨房和卫生间的大小和布局进行测量，确定烟气排风道的位置和路径。
根据布局设计制定出最合理的烟气排风道方案。
1.2材料准备根据设计方案，准备好所需的材料和工具，包括排风扇、排风管道、风口、密封材料、封闭材料等。
1.3设备检查对使用的排风扇和排风管道进行检查，确保设备的正常工作。
如有问题，需要进行修理或更换。
2.施工步骤2.1安装排风扇根据设计方案，选择合适的位置进行排风扇的安装。
安装时注意扣件的固定和电源的接通，确保排风扇能正常运转。
2.2安装排风管道根据设计方案确定好排风管道的路径和长度，将排风扇与排风管道连接起来，并将管道固定在厨房和卫生间墙壁上。
2.3安装风口和风防在排风管道的出口处安装风口，确保排出的烟气不会再进入室内。
同时在风口处安装风防，防止外界的风进入室内。
2.4密封和封闭处理在安装完风口和风防后，需要对排风管道进行密封处理，以防止烟气泄漏。
同时，对排风口所在的墙壁进行封闭，确保室内空气和室外空气相互隔离。
3.施工后清理和检查3.1清理现场施工完成后，需要对施工现场进行清理，清除施工过程中产生的杂物和垃圾。
3.2检查排风设备完成施工后，对排风扇和排风管道进行检查，确保排风设备正常工作，没有问题。
4.注意事项4.1安全施工在施工过程中，注意施工人员的安全。
使用梯子等设备时要注意稳定，必要时佩戴安全带。
4.2保护装修材料在施工过程中，要注意保护好装修材料，避免污染和损坏。
4.3定期清洁和维护在施工完成之后，需要定期清洁和维护排风设备，以保证其正常运转和有效排风。
总结：厨房和卫生间的烟气排风道施工方案包括前期的准备工作、施工步骤和后期的清理和检查。
厨房排烟管道工程施工方案
厨房排烟管道工程施工方案一、前期准备工作1. 召集工程组织会议，明确工程的施工目标、安全要求等内容，确定施工方案。
2. 确定施工队伍及分工，分配工程任务。
3. 完成施工所需的各类材料、设备的采购。
4. 制定施工进度计划和质量验收标准。
二、施工准备工作1. 确定排烟管道的走向和尺寸。
2. 清理施工现场，确保施工区域的安全。
3. 检查施工现场周围的环境情况，保障施工的顺利进行。
4. 检查所有施工设备的运行状况，确保施工的顺利进行。
三、施工工序及措施1. 测量排烟管道的走向和尺寸，进行标定。
2. 开挖管道沟槽，确保管道安装的稳固。
3. 安装管道支架，保证管道的固定和支撑。
4. 进行管道连接和焊接，保证管道的完整性和密封性。
5. 进行管道的防腐处理，延长管道使用寿命。
6. 安装排烟风机及其他设备，确保排烟系统的正常运行。
7. 进行管道的水密性测试，确保管道的质量符合要求。
8. 完成管道的涂装和防腐处理，确保管道的长期使用。
9. 对整个排烟系统进行测试和调试，保证排烟系统的正常运行。
10. 完成施工验收，整理施工记录和资料。
四、施工安全措施1. 施工人员必须穿戴劳动防护用品，保障施工安全。
2. 施工现场必须设置明显的安全警示标志，确保施工区域的安全。
3. 施工现场必须配备专业的消防设备，保障施工的安全。
4. 施工人员必须参加安全教育培训，增强安全意识。
5. 施工现场禁止吸烟、明火等危险行为，确保施工的安全。
五、施工质量要求1. 排烟管道必须安装牢固，保证管道的安全使用。
2. 管道连接必须牢固，封闭严密，不得漏气、漏水。
3. 排烟风机必须安装正常，运行稳定，不得有异响。
4. 施工完工后，必须对排烟管道进行检测和验收，合格后方可使用。
六、施工总结及保养1. 施工完成后，整理施工记录和资料，形成施工总结报告。
2. 对排烟管道系统进行定期的保养和维护，保证系统的正常运行。
3. 对排烟系统进行定期的检测和维修，保证系统的安全使用。
厨房烟道安装工程施工方案
厨房烟道安装工程施工方案
一、前言
在现代家庭中，厨房烟道的安装工程至关重要。
厨房烟道的设计和施工方案直接关系到厨房排烟效果和家庭成员的健康。
本文将讨论厨房烟道安装工程的施工方案，包括设计、施工准备、施工流程等内容。
二、设计
1. 烟道位置确定
首先，需要确定烟道的位置。
通常情况下，烟道应该直通厨房顶部，并尽可能短而直接，以确保排烟效果。
2. 烟道材料选择
在选择烟道材料时，应该考虑烟道的耐高温性能和防腐蚀性能。
不锈钢和铝合金是常用的材料，它们具有很好的耐腐蚀性和耐高温性。
三、施工准备
1. 工具准备
准备工具包括：锤子、螺丝刀、电钻、尺子、水平仪等。
2. 材料准备
准备好所需材料，包括烟道管、连接件、密封胶、固定件等。
3. 人员培训
确保施工人员具备相关的安全意识和技能，能够按照设计要求进行施工。
四、施工流程
1. 安装支架
首先，安装支架固定在墙面上，支撑烟道管的上部。
2. 安装烟道管
将烟道管通过连接件连接起来，确保管道的连接紧密，不得有漏风情况。
3. 密封处理
使用密封胶对烟道管的连接处进行密封处理，确保不漏烟。
4. 固定烟道管
使用固定件将烟道管固定在支架上，确保烟道管的稳固。
五、施工验收
在施工完成后，应该进行验收工作。
检查烟道管的安装是否符合设计要求，是否牢固，是否有漏风情况等。
结语
厨房烟道安装工程施工方案的设计和施工对家庭生活的品质和健康都有着重要的影响。
本文介绍了厨房烟道安装工程的施工方案，希望能对读者有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
*****项目厨房、卫生间排气道施工方案编制人：审核人：审批人：******项目部二〇一四年×月×日目录第一章、编制依据 (3)1.1、主要标准、规范 (3)1.2、其他技术文件 (3)第二章、工程概况 (3)2.1、建设概况 (3)2.2、设计概况 (4)第三章、施工部署 (4)3.1、管理层人员 (4)3.2、劳动力安排 (4)3.3、施工组织 (5)第四章、施工准备 (5)4.1、技术准备 (5)4.2、材料准备 (5)4.3、作业条件 (6)4.4、机械、器具准备 (6)4.5、施工安排 (7)4.6、工期要求 (7)第五章、施工方法及构造要求 (7)5.1、排气道安装固定： (7)5.2、排气道安装节点构造做法 (8)5.1、施工注意事项 (10)第六章、质量保证措施 (11)6.1、质量标准 (11)6.2、其他事项 (12)第七章、成品保护 (12)第八章、安全注意事项 (13)第一章、编制依据1.1、主要标准、规范1.2、其他技术文件1．建筑、结构施工图；2．本工程施工组织设计；3．本工程图纸会审及设计变更。
第二章、工程概况2.1、建设概况下车库组成，建筑层数为车库地下二层，主楼地下两层，地上部****米，总建筑面积****㎡。
2.2、设计概况本工程1#、2#、3#、4#楼标准层高为2.8m，其中2#、3#、4#楼每层8户，1号楼每层12户。
各户型中均还有1个厨房和一个卫生间。
本工程厨房、卫生间排气道设计如下：厨房排风道选用08BJZ18《新型住宅厨卫排气道》第三页厨房排气道变截面方案二；卫生间排风道选用08BJZ18《新型住宅厨卫排气道》第三页300×250mm.第三章、施工部署3.1、管理层人员3.2、劳动力安排3.3、施工组织根据施工总部署，现场共分4个施工管理区，每个塔楼划定为一个施工区，选择一家分包队伍进行4栋楼烟风道施工。
第四章、施工准备4.1、技术准备4.1.1得到施工图纸后，由技术部牵头，组织工程部、商务部、质量部、物资部及分包队伍等相关部门，详细审阅施工图纸，结合设计规范、施工规范、抗震构造图集及工程质量验收标准，对图纸中存在的问题请设计给予确认、提出合理建议，解决并办理相关手续，尽量将问题在施工前解决。
将图纸中的错误与现场不便施工的地方以书面形式报至设计院，请求解决。
4.1.2根据施工图纸、规范、标准图集及施工方案针对不同部位的墙体进行有针对性的技术交底，技术交底重点突出施工工艺及操作方法，尽量采用数字及图形说明问题。
同时，项目定期召开生产例会，分包队伍的技术人员必须参加，以便确保施工的人员明确技术操作及质量要求。
4.2、材料准备4.2.1现场准备⑴烟风道工程开始前，须进行主体结构验收，合格后进行相应烟风道施工，烟风道安装前相应位置处填充墙砌体砌筑完毕；⑵烟风道工程施工前，应做好现场运输通道的地面硬化以及材料堆场的布置工作。
⑶楼层内烟风道工程开始前，将楼面上的杂物清理干净，弹出控制线，并经监理工程师验收合格办完预检手续。
4.2.2材料准备由物资部、动力部、工程部根据工程进度计划组织各种机械设备、相关物资的进场。
进场材料必须有产品质量认证书、出厂合格证、材质证明书、性能检测报告等材料。
烟风道各性能指标：1、风道内壁必须平整光滑，外表面应平整无孔洞裂缝，断面平直无毛边；2、排气道用厚质耐碱玻纤网格布增强、低碱度硫酸盐水泥、轻质耐火材料混合配比制成、壁厚为1.5mm；3、本工程标准层层高为2.8m，烟风道加工长度应为2800-20mm；4、本工程排风道耐火极限不应低于1.0h。
5、防火阀采用厚度1.8mm钢板制成，须通过国家强制检验。
6、风帽采用钢板预制成品，采用1.5mm的厚度。
4.3、作业条件4.3.1排气道应在主体结构完成后，楼地面装修前进行安装。
4.3.2烟风道开始前，将楼面上的杂物清理干净，弹出控制线，并经监理工程师验收合格办完预检手续。
4.3.3施工前需提前将外用施工电梯安装完毕并验收运转，满足烟风道运输要求。
4.3.烟风道楼层处预留排气道孔应在楼板结构施工时进行预留，孔洞预留尺寸应根据图集进行预留，且各层预留孔洞应上下垂直对其，满足烟风道安装需要；4.4、机械、器具准备4.5、施工安排烟风道队伍进场完成现场准备工作以后，可以根据现场实际条件待主体结构验合格及相应位置砌体填充墙砌筑完成后及时插入施工，施工中应注意协调各个不同专业之间的插入时间，合理配置资源，需要提供的大型施工机械、主要物资，分包单位应提前知会总包单位，确保工、料、机的按时供应以保证工程施工的顺利进行。
4.6、工期要求本工程塔楼烟风道施工工期计划为2个月，其中1#、2#楼计划于2015年05月25日至2015年8月20日进行烟风道安装施工；3#、4#楼计划于2015年10月进行施工。
第五章、施工方法及构造要求5.1、排气道安装固定：（1）上、下排气道之间的连接，采用干拌砂浆密封。
a、在下一节管道上端面挂满砂浆，以确保上、下节排气道座浆饱满，拼接砂浆厚度宜为15mm。
b、上、下两节排气道座浆后，要检查接口是否密封严实及管体中心线对位是否正确。
（2）排气道与楼板的固定：预留洞定位线与排气道中心线应对准，就位后，排气道四周边用木楔将排气道塞紧作临边固定，待浇灌混凝土时将木楔取出。
（3）排气道每层就位复核后，安装单位应及时通知土建施工单位，在排气道与楼板预留洞之间的缝隙用C20细石混凝土分二次浇灌填实。
（4）每层排气道应该为一节，如特殊情况必须分为两节制作时，连接处应采用钢丝网拉接，搭接高度不应小于200mm，防止出现裂缝。
（5）每层做承托处理。
承托施工方法：下部管体对正座浆后，在承托的楼板位置加∮12钢筋，钢筋长=楼板预留洞+160mm，钢筋两端设置弯钩。
（6）排气道安装时每层应做承托处理。
5.2、排气道安装节点构造做法5.2.1、同截面烟风道楼板连接设置每层楼板顶为烟风道连接位置，烟风道连接采用干拌砂浆，且每层均采用钢筋对烟风道做承托处理，在承托的楼板位置加∮12钢筋，钢筋长=楼板预留洞+160mm，钢筋两端设置弯钩，每层承托钢筋两根，详下图：5.2.2、变截面烟风道楼板连接设置a本工程厨房烟风道为6层一变，单面靠墙烟风道变截面处，保证烟风道垂直于墙体中心线不变，向其他三侧逐渐加大截面，每层承托钢筋1根设置在靠墙一侧，设置如下图：b双面靠墙烟风道变截面处，保证烟风道贴墙放置进行安装，每层承托钢筋1根，设置在靠墙侧，设置如下图：5.2.3、出屋面烟风道设置1、出屋面施工：（1）出屋面排气道井壁应在屋面保温隔热层、防水层施工前进行施工。
2、风帽的安装方法：（1）本工程风帽按08BJZ18建筑图集第8页。
风帽采用钢板和钢管预制而成，风帽全部涂刷聚氨酯（或其他）底漆、面漆。
（2）风帽外型、尺寸及安装方法如有变化，应同设计单位进行沟通，另行制作安装。
3、所有钢件均刷防锈漆二道。
5.2.4、射流装置留孔射流装置及止逆阀在烟风道安装完毕后进行安装，烟风道各楼层安装时，在烟风道上预留射流装置孔洞，孔洞中心距顶板楼板顶距离为380mm。
风道上预留孔大小根据厂家配套装置大小进行预留、切割。
各层楼面预留孔5.1、施工注意事项1、排气道施工应在主体结构完工、楼板预留洞拆模后，室内装饰工程前，安装部位和操作场所清理后进行。
2、排气道及配件应按规格型号要求逐层搬运到位，并对排气道位置、高度、走向及进气口位置进行复核，校对型号及层号，检查楼板预留洞是否符合要求，上下楼板孔洞是否垂直对中，如有不符合应进行修补。
安装前，应对排气道进行质量检查，清除内外杂物。
3、排气道安装应从底层开始，自下而上逐层安装。
排气道起始层安装时，底部应采用1：2水泥砂浆找平，局部高差较大部位采用C20细石混凝土进行找平。
按建筑设计标准图集《新型住宅厨卫排气道》规定施工。
4、在预留孔洞的内侧靠墙的两个贴面内角，由顶至底吊线定位，在管道的两个相互垂直的侧面上应弹好中心线。
5、排气道安装中途停顿时或风帽安装前均应将排气道端口临时封闭遮盖，防止杂物落入或发生危险。
6、排气道产品应在同一位置喷涂产品的型号、气流方向、生产厂家及生产日期等，经检验合格后才可允许出厂，并应填写出厂合格证。
7、排气道搬运应防止碰、撬、摔等机械损伤，轻起轻放。
运输时，必须横置平放并将其固定，防止运输时振动及碰撞。
8、排气道制品的堆放场地必须坚实平整，层层放垫木，垫木应放在距排气道端部300mm处，不同规格的排气道应分别堆放，堆放高度不得超过2m。
第六章、质量保证措施6.1、质量标准6.1.1、外观质量1.排气道制品的内外表面应平整，无麻面、蜂窝和孔洞；2.排气道制品不允许有裂纹，内壁交界处宜制成圆角和倒角；3.排气道制品端面应平整无飞边，且与管体外壁相垂直。
4.有下列情况的排气道制品允许修补：a.每侧壁面的麻面、蜂窝不应超过两处，每处面积不应超过0.01m2；b.端面破损，外壁纵深不应超过50mm，宽度不应超过100mm；6.1.2、尺寸及行位允许偏差长度L：0，-9mm；外廓公差：+2，-3mm；端面对角线差值≤7mm；垂直度（外壁面相对于端面）≤1：400；平整度≤7mm。
6.1.3垂直承载力排气道制品垂直承载力不应小于90KN.6.1.4抗柔性冲击使用10kg沙袋，由1m高度自由下落，同一位置冲击5次的条件下，排气道制品不开裂。
6.1.5耐火极限不低于1h。
6.1.6安装标准排气道中心线与楼板定位线误差、单层排气道垂直偏差均不应大于3mm；相邻两层排气道中心线位移不应大于2mm。
6.2、其他事项（一）一般规定1、验收时应具备完整的施工图及设计变更文件，变压式排气管产品授权生产证书及各种构配件、材料、附配件的出厂合格证和进场验收记录。
2、排气道出屋面高度（H）的围护部分，应根据工程实际情况，按图集进行施工。
（二）其它要求1、排气道内不得敷设各种管道、电缆等，严禁将避雷针或避雷网固定在风帽上。
若排气道采用沿外墙设置，其固定紧固件及拉索严禁在避雷针或避雷网上。
2、排气道应竖直向上布置，不得中途转弯或水平布置。
不得随意拆除、随敲凿洞及其他管线穿越本排气道。
3、进气口高度应符合设计要求，上下楼层烟气道接口安装应上下对准，位置一致，不漏烟，不得擅自更改进气口高度。
4、烟气道的连接口应紧密，承插方向、长度、排气口距楼面的高度应符合设计和相关规范及地方图集标准要求，正、侧面应顺直和垂直。
5、烟气道的安装必须牢固，固定方法应符合规范要求，排气通畅，不漏烟，吊模部分不漏水、不漏气。
第七章、成品保护1.装运过程中，以两点托底搬运，禁止使用硬物敲击或撞击烟风道。
2.成品验收后应堆放在平坦场地上，整齐堆放，堆放高度不超过1800mm。
