天正技巧_天正转换为CAD或者PDF格式
天正文件格式转换
天正文件格式转换。

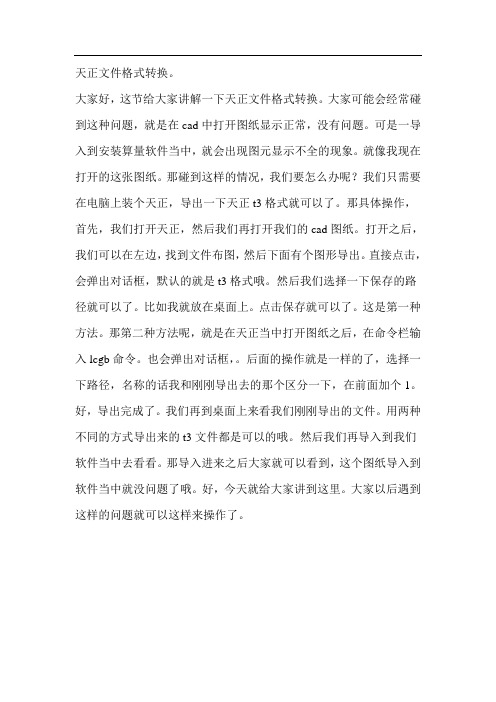

大家好，这节给大家讲解一下天正文件格式转换。
大家可能会经常碰到这种问题，就是在cad中打开图纸显示正常，没有问题。
可是一导入到安装算量软件当中，就会出现图元显示不全的现象。
就像我现在打开的这张图纸。
那碰到这样的情况，我们要怎么办呢？我们只需要在电脑上装个天正，导出一下天正t3格式就可以了。
那具体操作，首先，我们打开天正，然后我们再打开我们的cad图纸。
打开之后，我们可以在左边，找到文件布图，然后下面有个图形导出。
直接点击，会弹出对话框，默认的就是t3格式哦。
然后我们选择一下保存的路径就可以了。
比如我就放在桌面上。
点击保存就可以了。
这是第一种方法。
那第二种方法呢，就是在天正当中打开图纸之后，在命令栏输入lcgb命令。
也会弹出对话框，。
后面的操作就是一样的了，选择一下路径，名称的话我和刚刚导出去的那个区分一下，在前面加个1。
好，导出完成了。
我们再到桌面上来看我们刚刚导出的文件。
用两种不同的方式导出来的t3文件都是可以的哦。
然后我们再导入到我们软件当中去看看。
那导入进来之后大家就可以看到，这个图纸导入到软件当中就没问题了哦。
好，今天就给大家讲到这里。
大家以后遇到这样的问题就可以这样来操作了。
因为我们就这么一辈子，几十年的光景，无法重来，开心也好，不开心也罢，怎么都是活着，那么何不让自己开开心心的过好每一天呢！生活虽辛苦，但我们一定要笑着过，以积极乐观的心态让日子过得有滋有味，这样才不白来人世走一遭，才会无怨无悔。
因为生活没有真正的完美，只有不完美才是最真实的美。
不要总是悲观地认为自己很不幸，其实比我们更不幸的人还有很多；要学会适应，学会调整自己的心态，学会宽容和理解，许多的苦、许多的累，都要坦然面对。
只有经历了，体验过了，才能明白了生活的不易。
因为“经历就是收获”.要知道世上没有什么不能割舍，人生没有过不去的坡，当你调整好了心态，一切都会风清云谈。
人活着，活的就是一种心情。
谁都有不如意的时候，这就要求我们做任何事情上都要持有一颗平常心。
天正的使用方法

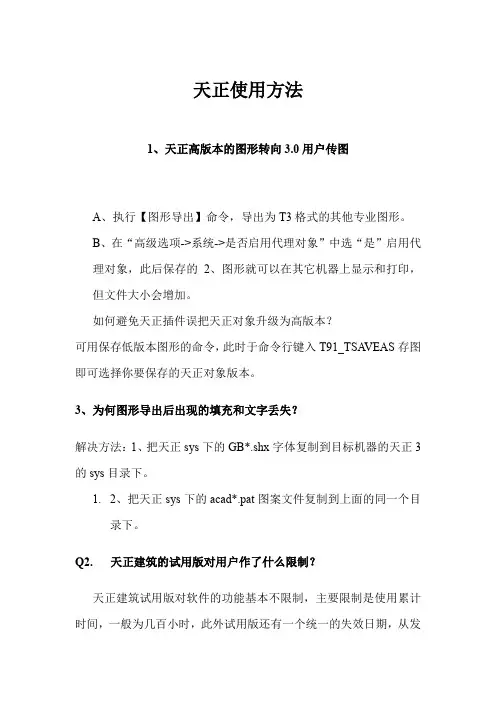

天正使用方法1、天正高版本的图形转向3.0用户传图A、执行【图形导出】命令，导出为T3格式的其他专业图形。
B、在“高级选项->系统->是否启用代理对象”中选“是”启用代理对象，此后保存的2、图形就可以在其它机器上显示和打印，但文件大小会增加。
如何避免天正插件误把天正对象升级为高版本？可用保存低版本图形的命令，此时于命令行键入T91_TSA VEAS存图即可选择你要保存的天正对象版本。
3、为何图形导出后出现的填充和文字丢失？解决方法：1、把天正sys下的GB*.shx字体复制到目标机器的天正3的sys目录下。
1.2、把天正sys下的acad*.pat图案文件复制到上面的同一个目录下。
Q2.天正建筑的试用版对用户作了什么限制？天正建筑试用版对软件的功能基本不限制，主要限制是使用累计时间，一般为几百小时，此外试用版还有一个统一的失效日期，从发行日期起计算，约为一年以上，到期必须更换为新版本。
Q3.如何插入工字型等异形柱子？请用闭合pline绘制轮廓，然后使用“标准柱”命令对话框中“选择Pline创建异形柱”图标创建异形柱，这样的柱子也可以通过构件库插入预定义的异形柱。
Q4.在使用填充功能(BHATCH)时所遇到的问题。
1. 在有尺寸标注和其他符号标注的对象周围填充后，如果尺寸和符号标注有拖动和修改后，会出现标注文字周围有填充的情况。
2. 填充图案多的图形打开和修改都非常慢。
解决方法：填充功能的关联属性将对系统的性能有极大的影响，使用这项功能时，建议清除这个设置，否则系统的速度可能将显著的降低，不同平台有不同设置界面，如下图红框所示。
AutoCAD的图案填充对话框(2010以下平台)AutoCAD的图案填充Ribbon界面(2011以上平台)Q5.在ACAD下移动文字，打开对象捕捉时经常崩溃。
原因：AutoCAD2002下捕捉天正的文字和AutoCAD尺寸标注的交点、AutoCAD文字和AutoCAD尺寸标注的交点，都容易导致AutoCAD崩溃，特别是使用ROMAND 之类的双线字体以及个别汉字字体，如某种hztxt.sh字体文件时。
天正版本转换

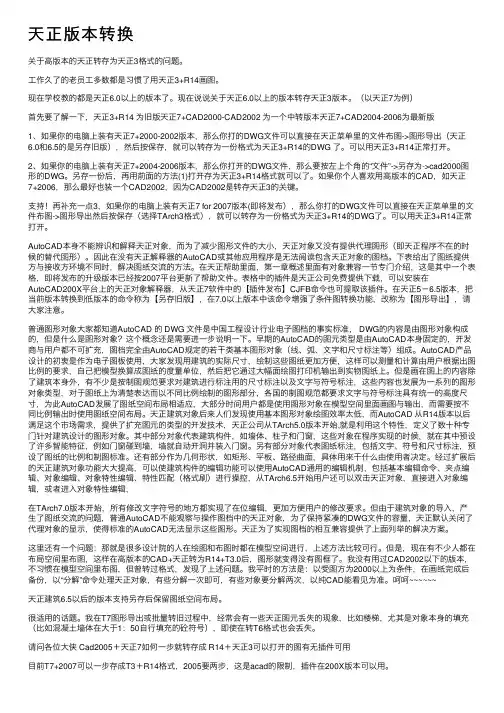

天正版本转换关于⾼版本的天正转存为天正3格式的问题。
⼯作久了的⽼员⼯多数都是习惯了⽤天正3+R14画图。
现在学校教的都是天正6.0以上的版本了。
现在说说关于天正6.0以上的版本转存天正3版本。
（以天正7为例）⾸先要了解⼀下，天正3+R14 为旧版天正7+CAD2000-CAD2002 为⼀个中转版本天正7+CAD2004-2006为最新版1、如果你的电脑上装有天正7+2000-2002版本，那么你打的DWG⽂件可以直接在天正菜单⾥的⽂件布图->图形导出（天正6.0和6.5的是另存旧版），然后按保存，就可以转存为⼀份格式为天正3+R14的DWG 了。
可以⽤天正3+R14正常打开。
2、如果你的电脑上装有天正7+2004-2006版本，那么你打开的DWG⽂件，那么要按左上个⾓的“⽂件”->另存为->cad2000图形的DWG。
另存⼀份后，再⽤前⾯的⽅法(1)打开存为天正3+R14格式就可以了。
如果你个⼈喜欢⽤⾼版本的CAD，如天正7+2006，那么最好也装⼀个CAD2002，因为CAD2002是转存天正3的关键。
⽀持！再补充⼀点3，如果你的电脑上装有天正7 for 2007版本(即将发布），那么你打的DWG⽂件可以直接在天正菜单⾥的⽂件布图->图形导出然后按保存（选择TArch3格式），就可以转存为⼀份格式为天正3+R14的DWG了。
可以⽤天正3+R14正常打开。
AutoCAD本⾝不能辨识和解释天正对象，⽽为了减少图形⽂件的⼤⼩，天正对象⼜没有提供代理图形（即天正程序不在的时候的替代图形）。
因此在没有天正解释器的AutoCAD或其他应⽤程序是⽆法阅读包含天正对象的图档。
下表给出了图纸提供⽅与接收⽅环境不同时，解决图纸交流的⽅法。
在天正帮助⾥⾯，第⼀章概述⾥⾯有对象兼容⼀节专门介绍，这是其中⼀个表格，即将发布的升级版本已经按2007平台更新了帮助⽂件。
表格中的插件是天正公司免费提供下载，可以安装在AutoCAD200X平台上的天正对象解释器，从天正7软件中的【插件发布】CJFB命令也可提取该插件。
天正cad操作指南

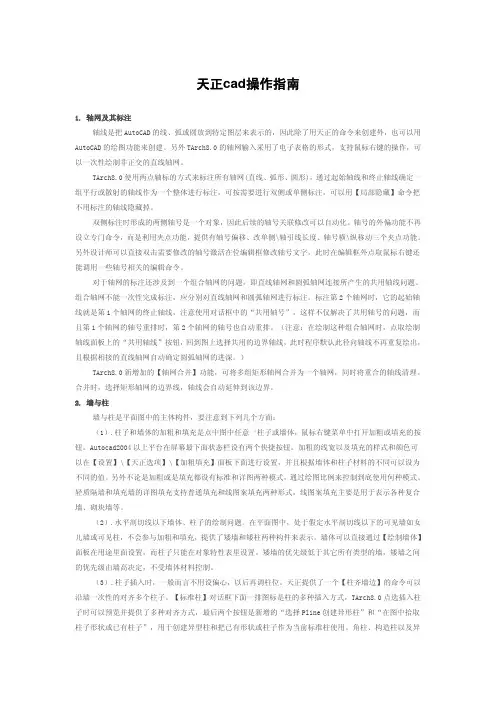

天正cad操作指南1. 轴网及其标注轴线是把AutoCAD的线、弧或圆放到特定图层来表示的，因此除了用天正的命令来创建外，也可以用AutoCAD的绘图功能来创建。
