电机型号标示解释
电动机铭牌的解释
电动机铭牌的解释：1、型号：例如Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。
有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。
2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。
3、额定速度：在额定状态下运行时的转速称为额定转速。
4、额定电压：额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。
Y 系列电动机的额定电压都是380V。
凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。
5、额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。
6、温升（或绝缘等级）：指电机超过环境温度的热量。
7、防护等级：指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。
防护标志IP44含义：IP——特征字母，为“国际防护”的缩写；44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。
8、接法：电机绕组引出端的连接方式：Δ 或Y 接法。
9、LW值：LW值指电动机的总噪声等级。
LW值越小表示电动机运行的噪声越低。
噪声单位为dB。
10、工作制：指电动机的运行方式。
一般分为“连续”（代号为S1）、“短时”（代号为S2）、“断续”（代号为S3）11、额定频率：电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。
我国规定的额定频率为50HZ 。
电机型号含义解释
常用电机系列及代号含义：示例：异步电动机中心高机座号铁芯号极数功率型号： Y 200 L2——2 37KW异步电动机绕线转子机座号铁芯号极数功率型号： J R 12 7——8 130KW型号：同步电动机定子铁心外径1180MM级数T D 118 / 56 10YB系列电动机的工作条件、型号含义及结构简介YB系列电动机的工作条件环境空气温度：随季节而变化，但不超过40℃；海拔：不超过1000m；频率：50Hz电压：220V、380、660V、220V/380V、380V/660V；工作方式：连续（S1）；起动方式：满压直接超动。
H132及以上机座号选用6个接端子及2个出线口的接线盒时，也可用Y-△起动器或电抗器起动；传动方式：可采用弹性联轴器或正齿轮传动；电动机绝缘和温升：绝缘等级为F级，但温升按B级考核，限值为80K（电阻法），轴承允许温度不超过95℃（温度计法）；电动机的防护等级：主体外壳防护等级为IP44，也可制成IP54，接线合为IP54；冷却方法：IC01141。
YB系列电动机适合用于长期或暂时有爆炸性混合物存在的场所类别I类：dI，适用于有甲烷或煤尘爆炸危险性混合物存在的煤矿井下非采掘工作面用电气设备；II类：适用于IIA、IIB级，T1、T2、T3、T4组爆炸危险性混合物存在的场所；对于DIICT4防爆等级的电动机也可按协议供货。
YB系列电动机出线盒根据进线方式分橡套电线和钢布线两种，按不同的起动要求分别制成一个或两个进线口，共11种类型，其代号含义如表1所示，T07、T11分别是T04、T08的派生型式，各增加三个铜铝接头。
表1型号含义二、结构简介YB系列电动机的安装结构及适用范围，见表2。
B3：机座带底脚，端盖无凸缘。
B5：机座不带底脚，端盖有凸缘。
B35：机座带底脚，端盖带凸缘。
V1：机座不带底脚，端盖有凸缘，立式安装。
表2电机各部分结构特点外壳：机座（H80～280）、端盖、轴承盖均用高强度灰铸铁制成，具有足够的机械强度。
三相电机型号含义解释
三相电机型号含义解释
嘿，朋友们！咱今儿就来好好唠唠三相电机型号的那些事儿！你知
道吗，三相电机的型号就像是它的身份证，藏着好多重要信息呢！比
如说 Y132S-4 这个型号，“Y”就代表着这是异步电机呀！这就好比人有
不同的姓氏一样，一下子就点明了它的种类。
再看看后面的数字和字母，那也都有说法的。
“132”呢，通常指的
是电机中心高，就像人的身高一样重要。
“S”表示的是机座长度代号，
不同的字母代表着不同的长短呢！然后“4”就是极数啦，这可关系到电
机的转速快慢哦，就如同人的跑步速度一样。
咱再举个例子哈，比如另一个型号 Y160M-6。
这里的“160”表示中
心高更大了呀，说明这电机个头也更大呢。
“M”呢又和刚才的“S”不一
样啦，代表着不同的机座长度。
“6”极的话转速就和“4”极的不一样咯。
你想想看，要是不了解这些型号的含义，那不就像在大雾天走路，
摸不清方向嘛！了解了它们，才能更好地选择适合的电机呀，就像给
自己选一双合脚的鞋子一样重要。
三相电机型号真的很关键呀！它能让我们清楚地知道这个电机的特
点和适用场合。
所以啊，咱可得好好琢磨琢磨这些型号，别到时候用
错了电机，那可就麻烦啦！总之，三相电机型号的含义必须得搞清楚，这对我们使用电机可太重要啦！。

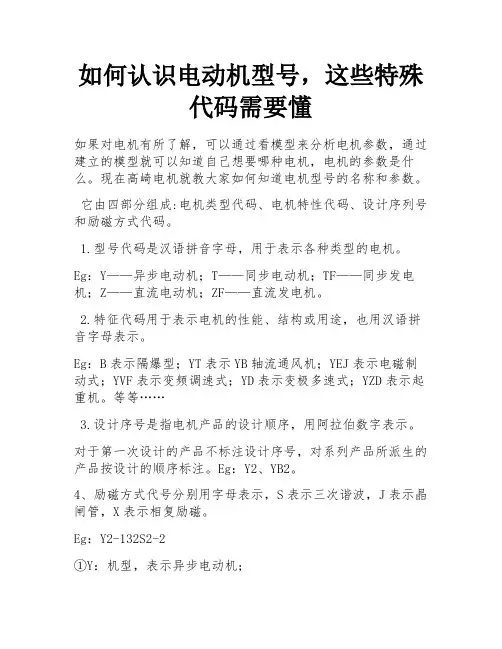

如何认识电动机型号,这些特殊代码需要懂
如何认识电动机型号，这些特殊代码需要懂如果对电机有所了解，可以通过看模型来分析电机参数，通过建立的模型就可以知道自己想要哪种电机，电机的参数是什么。
现在高崎电机就教大家如何知道电机型号的名称和参数。
它由四部分组成:电机类型代码、电机特性代码、设计序列号和励磁方式代码。
1.型号代码是汉语拼音字母，用于表示各种类型的电机。
Eg：Y——异步电动机；T——同步电动机；TF——同步发电机；Z——直流电动机；ZF——直流发电机。
2.特征代码用于表示电机的性能、结构或用途，也用汉语拼音字母表示。
Eg：B表示隔爆型；YT表示YB轴流通风机；YEJ表示电磁制动式；YVF表示变频调速式；YD表示变极多速式；YZD表示起重机。
等等……3.设计序号是指电机产品的设计顺序，用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。
Eg：Y2、YB2。
4、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。
Eg：Y2-132S2-2①Y：机型，表示异步电动机；②2：设计序号，“2”表示第一次基础上改进设计的产品；③132：中心高，是轴中心到机座平面高度；④S2：机座长度规格，S是短型，其中脚注“2”是S型铁心的第二种规格，而“2”型比“1”型铁心长。
⑤2：极数，“2”是指2极电动机。
用中心高、机座长度、铁心长度、极数表示1、中心高指由电机轴心到机座底角面的高度；根据中心的高度，电机可分为大型、中型、小型和微型四种。
①中心高H在45mm——71mm的属于微型电动机；②中心高H在80mm~315mm的属于小型电动机；③中心高H在355mm~630mm的属于中型电动机；④中心高H在630mm以上属于大型电动机。
2、机座长度用国际通用字母表示：①S——短机座②M——中机座③L——长机座3.铁芯的长度由长到短分别用阿拉伯数字1，2，3，4，，表示。
4.极数分为2极、4极、6极、8极。
电机铭牌参数含义讲解
电机铭牌参数含义讲解一、型号1、型号Y电机铭牌中不同字母代表了不同的电机型号以及运行方式，其中Y代表异步电动机、T代表同步电动机、TF代表同步发电机、Z代表直流发电机、ZF代表直流发电机，其中Y还带有附属字母，比如YB、YR等，每个字母的含义都不相同，名称代号也进行了新老更替。
2、型号的含义把型号Y355L2-4带入下面公式中就可以知道该电机型号的具体信息其中Ｙ-代表三相异步电动机；355-代表机座中心高度为355（MM）；L-代表长机座，L2代表L型铁芯中的第二种规格；4-代表磁极对数，为4极电动机，2对磁极。
二、电气参数值1、电压：380V（U）电压标定值为380V，代表该电机为三相电机，只有给端子排接通三相电且线电压值380V（原则不超过±5%）就可以保证电机正常启动，平稳运行。
电压表标定值为380V/220V时，表示电机有两种接法，定子绕组做△连接时，电机额定电压是220V，当定子绕组做Y型连接时，电机额定电压是380V。
2、电流：555A（I）铭牌中电流标定值为555Ａ，表明电动机在额定电压和额定输出功率时，定子绕组的线电流（额定状态）。
当Y型连接时，线电流等于相电流，当三角形连接时，线电流等于√3倍的相电流。
3、功率：315KW（P）铭牌中功率标定值为315KW，表明在额定状态下该电机的输出的功率值，由于电机都会有功率损耗，也就是输入功率和输出功率不对等。
那么就会产生效率（η）η=P1/P2这个参数，其中P1为输出功率，P2为输入功率，一般鼠笼式电动机的效率需要保持在85%以上。
4、功率因数：0.87（cosψ）由于电动机为感性负载，每相的相电压超于相电流一个ψ角，cos ψ就是这个电机的功率因数，目前提高功率因数也是一个难题。
最好的方法有两种：①改善自然功率因数②采用无功补偿上图中是各个参数之间的换算关系，把这个电机的电气参数值代入公式中，可以计算出功率值317.8KW，由于没有标注效率值，这个数值符合功率标定值。
电机型号含义
电机型号含义系列+机座号+极数如:Y132S1-2第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。
海拔：不超过1000米。
相对湿度：不超过95℅额定电压：380伏。
额定频率：50赫兹。
接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。
工作方式：连续（S1）。
三相异步电动机型号字母含义：J——异步电动机；O——封闭；L——铝线缠组；W——户外；Z——冶金起重；Q——高起动转轮；D——多速；B——防爆；R一绕线式；S——双鼠笼；K一—高速；H——高转差率。
JQO 2-52-4表示为封闭式高起动转矩异少电动机、5号机座、2号铁芯长度、4极。
电动机型号由产品代号，规格代号，特殊环境代号，补充代号等4部分组成。
并按下列顺序排列：[1]-[2]-[3]-[4]1-产品代号2-规格代号3-特殊环境代号4-补充代号产品代号包括类型代号，电动机特点代号，设计序号和励磁代号组成。
类型代号名称代号名称代号“交流”“异” Y{J} “安”全A 资料个人收集整理，勿做商业用途封闭型O “阀”门F 资料个人收集整理，勿做商业用途“绕”线型R “管”道G 资料个人收集整理，勿做商业用途隔“爆”型 B 水“泵” B 资料个人收集整理，勿做商业用途“多”速 D 采“煤”机用C{M}资料个人收集整理，勿做商业用途高“起”动转矩Q 装“岩”机用I 资料个人收集整理，勿做商业用途“高”速K 回“柱”绞车Z 资料个人收集整理，勿做商业用途双鼠笼运输机S “通”风机T 资料个人收集整理，勿做商业用途高“滑”差H特点代号为表征电机的性能，结构或用途而采用汉语拼音字母。
如B{隔爆型}，YB隔爆型异步电动机。
设计序号表示产品设计顺序，对第一次设计产品，不标设计序号。
电动机型号组成及含义讲解
电动机型号组成及含义讲解一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
1、类型代号是表征电机的各种类型而采用的汉语拼音字母。
比如：异步电动机 Y 同步电动机 T；同步发电机 TF 直流电动机 Z；直流发电机 ZF。
2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。
比如：隔爆型用B表示 YB轴流通风机上用 YT；电磁制动式 YEJ 变频调速式 YVP；变极多速式 YD 起重机用 YZD等。
3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。
比如：Y2 YB24、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。
如：Y2-- 160 M1 – 8；Y：机型，表示异步电动机；2：设计序号，“2”表示第一次基础上改进设计的产品；160：中心高，是轴中心到机座平面高度；M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长；8：极数，“8”是指8极电动机。
如：Y 630—10 /1180Y表示异步电动机；630表示功率630KW；10极、定子铁心外径1180MM。
二、规格代号主要用中心高、机座长度、铁心长度、极数来表示1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高。
H在45mm~71mm的属于微型电动机；H在80mm~315mm的属于小型电动机；H在355mm~630mm的属于中型电动机；H在630mm以上属于大型电动机。
2、机座长度用国际通用字母表示：S—短机座M—中机座L—长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。
4、极数分2极、4极、6极、8极等。
三、特殊环境代号有如下规定：特殊环境代号“高”原用 G船(“海”)用 H户“外”用 W化工防“腐”用 F热带用 T湿热带用 TH干热带用 TA四、补充代号仅适用于有补充要求的电机举例说明：产品型号为YB2-132S-4 H的电动机各代号的含义为：Y: 产品类型代号，表示异步电动机；B: 产品特点代号，表示隔爆型；2: 产品设计序号，表示第二次设计；132：电机中心高，表示轴心到地面的距离为132毫米；S: 电机机座长度，表示为短机座；4：极数，表示4极电机；H: 特殊环境代号，表示船用电机。
很详细的电机铭牌解读，再也不用担心看不懂电机了
很详细的电机铭牌解读，再也不用担心看不懂电机了电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。
下面为大家介绍电动机型号含义等信息。
一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
1、类型代号是表征电机的各种类型而采用的汉语拼音字母。
比如：异步电动机 Y 同步电动机 T同步发电机 TF 直流电动机 Z直流发电机 ZF2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。
比如：隔爆型用B表示 YB轴流通风机上用 YT电磁制动式 YEJ 变频调速式 YVP变极多速式 YD 起重机用 YZD等。
3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。
比如：Y2 YB24、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。
如：Y2-- 160 M1 – 8Y：机型，表示异步电动机;2：设计序号，“2”表示第一次基础上改进设计的产品;160：中心高，是轴中心到机座平面高度;M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。
8：极数，“8”是指8极电动机。
如：Y 630—10 /1180Y表示异步电动机;630表示功率630KW;10极、定子铁心外径1180MM。
二、规格代号主要用中心高、机座长度、铁心长度、极数来表示1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高H在45mm~71mm的属于微型电动机;H在80mm~315mm的属于小型电动机;H在355mm~630mm的属于中型电动机;H在630mm以上属于大型电动机。
2、机座长度用国际通用字母表示：S—短机座M—中机座L—长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。
