【CN305631868S】风口【专利】
【CN209943588U】一种换气风口【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920672328.6(22)申请日 2019.05.13(73)专利权人 湖南童年的空气科技有限公司地址 410000 湖南省长沙市雨花区万家丽中路三段36号喜盈门商业广场6、8栋802房(72)发明人 龙韬 吴广胜 (51)Int.Cl.F16K 11/052(2006.01)F24F 13/06(2006.01)(54)实用新型名称一种换气风口(57)摘要本实用新型公开了一种换气风口，包括连接部分以及管体，所述管体前端与所述连接部分相连，而在后端设置有第一出风口以及第二出风口，所述第一出风口与所述第二出风口口径一致，且在所述管体后端同一位置朝不同方向分叉；所述风路切换装置为转向风阀，所述转向风阀的阀板尺寸与出风口内径一致的风阀，能通过转动在两个出风口之间进行封闭切换。
本实用新型工艺简单，加工方便，装配容易，能通过风阀的切换来解决不同风道的选择，不需要在墙体上进行额外开孔。
权利要求书1页 说明书2页 附图3页CN 209943588 U 2020.01.14C N 209943588U权 利 要 求 书1/1页CN 209943588 U1.一种换气风口，包括连接部分以及管体，其特征在于，所述管体前端与所述连接部分相连，而在后端设置有第一出风口以及第二出风口，第一出风口以及第二出风口位置设置有风路切换装置，所述第一出风口与所述第二出风口口径一致，且在所述管体后端同一位置朝不同方向分叉；所述风路切换装置为转向风阀，所述转向风阀的阀板尺寸与出风口内径一致的风阀，能通过转动在两个出风口之间进行封闭切换。
2.根据权利要求1所述的换气风口，其特征在于，所述风阀包括三个工作位，通过切换风阀可使风阀阀板在三个工作位之间切换，其在第一工作位时，风阀通过阀板封闭第一出风口，并打开第二出风口；在第二工作位时，风阀通过阀板封闭第二出风口，并打开第一出风口；而在第三出风口时，风阀阀板位于两个出风口之间，此时，第一出风口与第二出风口同时打开。

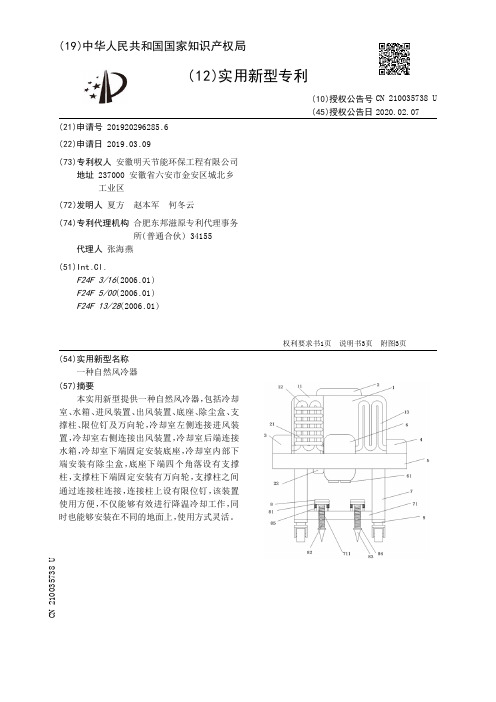

【CN210035738U】一种自然风冷器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920296285.6(22)申请日 2019.03.09(73)专利权人 安徽明天节能环保工程有限公司地址 237000 安徽省六安市金安区城北乡工业区(72)发明人 夏方 赵本军 何冬云 (74)专利代理机构 合肥东邦滋原专利代理事务所(普通合伙) 34155代理人 张海燕(51)Int.Cl.F24F 3/16(2006.01)F24F 5/00(2006.01)F24F 13/28(2006.01)(54)实用新型名称一种自然风冷器(57)摘要本实用新型提供一种自然风冷器，包括冷却室、水箱、进风装置、出风装置、底座、除尘盒、支撑柱、限位钉及万向轮，冷却室左侧连接进风装置，冷却室右侧连接出风装置，冷却室后端连接水箱，冷却室下端固定安装底座，冷却室内部下端安装有除尘盒，底座下端四个角落设有支撑柱，支撑柱下端固定安装有万向轮，支撑柱之间通过连接柱连接，连接柱上设有限位钉，该装置使用方便，不仅能够有效进行降温冷却工作，同时也能够安装在不同的地面上，使用方式灵活。
权利要求书1页 说明书3页 附图3页CN 210035738 U 2020.02.07C N 210035738U权 利 要 求 书1/1页CN 210035738 U1.一种自然风冷器，包括冷却室、水箱、进风装置、出风装置、底座、除尘盒、支撑柱、限位钉及万向轮，其特征在于：冷却室左侧连接进风装置，冷却室右侧连接出风装置，冷却室后端连接水箱，冷却室下端固定安装底座，冷却室内部下端安装有除尘盒，底座下端四个角落设有支撑柱，支撑柱下端固定安装有万向轮，支撑柱之间通过连接柱连接，连接柱上设有限位钉；进风装置后端连接进风管，进风管呈S型，进风管另一端连接除尘盒，进风管设在水冷室内部，水冷室内部设有水冷管，水冷管一端连接水箱，水冷管环绕在进风管外侧，下端与出水装置连接，除尘盒右侧连接风冷管，风冷管呈S型，风冷管另一端连接出风装置；底座下端四个角落固定安装支撑柱，除尘盒下端安装在底座下端，连接柱上设有螺纹孔，限位钉下端设有螺纹柱，螺纹柱与螺纹孔通过螺纹连接，螺纹柱下端与支撑垫可拆卸连接；除尘盒内部左侧控制阀与进风管连接，除尘盒右侧与风冷管连接，除尘盒下端设有分隔板，除尘盒内部设有第一过滤网及第二过滤网，除尘盒下端设有除尘盒阀门。

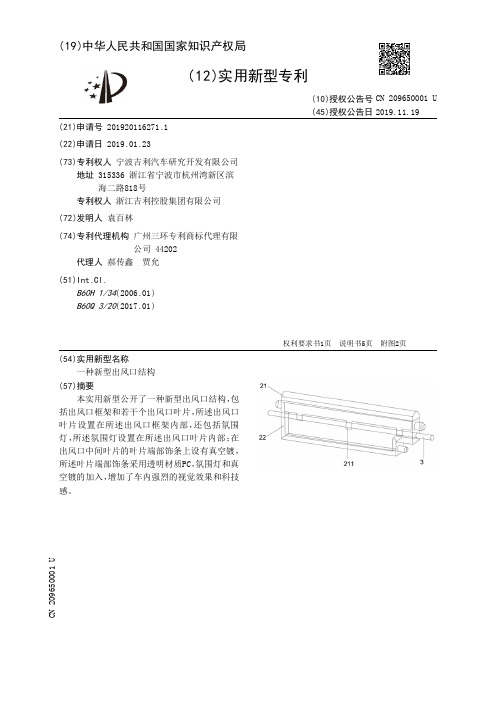

【CN209650001U】一种新型出风口结构【专利】
2
CN 209650001 U
说 明 书
1/5 页
一种新型出风口结构
技术领域 [0001] 本实用新型涉及汽车组件领域，特别是0002] 随着现代社会科技的进步，汽车工业的发展也越来越迅速，汽车配件的安装也日 益精益化，产品的造型也更加多元化。其中传统出风口叶片多采用一次注塑成型，表面黑色 亚光皮纹，虽然该工艺较为简单，在汽车设计过程中被大量应用，但千篇一律的造型造成了 客户的审美疲劳，而且现在客户的追求越来越高，更多的是往视觉享受精神享受层面发展， 这就要求出风口叶片的造成要多元化，适应市场需求。 [0003] 随着社会和客户的要求提高，车型对科技感及品质的要求越来越高，各主机厂对 内饰的 出风口叶 片的 外观表面处理设计 ，样式越来越多 ，目 前主要有皮纹表面 ，喷 涂表面 ， 电镀表面等，行业对各种新的表面及材料在叶片上的应用，处在不停的探索中；本实用新型 则是要提高叶片的科技感和提高车内饰的装饰性。
3
CN 209650001 U
说 明 书
2/5 页
全性和稳定性，也不易过多，会使得制造成本增加。 [0014] 具体地，所述氛围灯为LED灯，而且所述LED灯的颜色也可以根据需要进行设置，可 以在满足需求的情况下，增加汽车内饰炫丽感。 [0015] 进一步地，所述氛围灯与汽车控制器相连。 [0016] 作为可选地，所述出风口叶片为三个，在所述三个出风口叶片的叶片端部饰条的 表面设有真空镀 ，在所述三个出风口叶 片内部均设置氛围 灯 ，这样可以 更 加增加车内的 炫 丽感。 [0017] 采用上述技术方案，本实用新型所述的一种新型出风口结构具有如下有益效果： [0018] 1 .本实用新型所述的一种新型出风口结构，在出风口叶片上设置氛围灯，从而叶 片更加亮丽，更加科技感。 [0019] 2 .本实用新型所述的一种新型出风口结构，通过在中间的出风口叶片上的叶片端 部饰条的 表面采 用真空镀的 设计 ，增加了中间叶 片的叶 片端部饰条的 透光性 ，在不通电 时 外观效果和电镀效果类似，氛围灯通电后，氛围灯发光通过真空镀显现出来，增加内饰很强 的科技感。 [0020] 3 .本实用新型所述的一种新型出风口结构，通过改变LED灯的颜色可以有不同种 颜色的氛围灯效果，从而使得叶片也有不同的颜色效果，增加内饰炫丽感。 [0021] 4 .本实用新型所述的一种新型出风口结构，氛围灯可以和周边氛围灯贯穿，实现 流水效果。

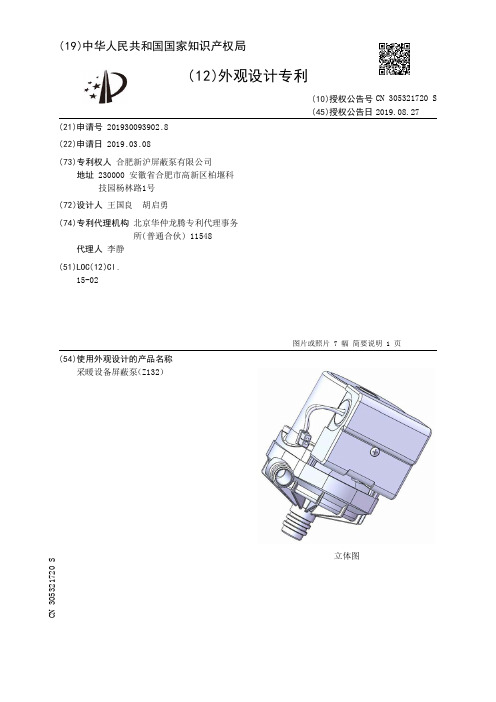

【CN305321720S】采暖设备屏蔽泵Z132【专利】
1/1 页
3
代理人 李静
(51)LOC(12)Cl . 15-02
(10)授权公告号 CN 305321720 S (45)授权公告日 2019.08.27
( 54 )使用外观设计的产品 名称 采暖设备屏蔽泵（Z132）
图片或照片 7 幅 简要说明 1 页
立体图
CN 305321720 S
CN 305321720 S
外观设计图片或照片
1/1 页
主视图图
右视图
2
CN 305321720 S
简 要 说 明
1．本外观设计产品的名称：采暖设备屏蔽泵（Z132）。 2．本外观设计产品的用途：本外观设计产品用于采暖设备。 3．本外观设计产品的设计要点：在于形状。 4．最能表明本外观设计设计要点的图片或照片：立体图。
( 19 )中华人民 共和国国家知识产权局
( 12 )外观设计专利
(21)申请号 201930093902 .8
(22)申请日 2019 .03 .08
(73)专利权人 合肥新沪屏蔽泵有限公司 地址 230000 安徽省合肥市高新区柏堰科 技园杨林路1号
(72)设计人 王国良 胡启勇
(74)专利代理机构 北京华仲龙腾专利代理事务 所(普通合伙) 11548

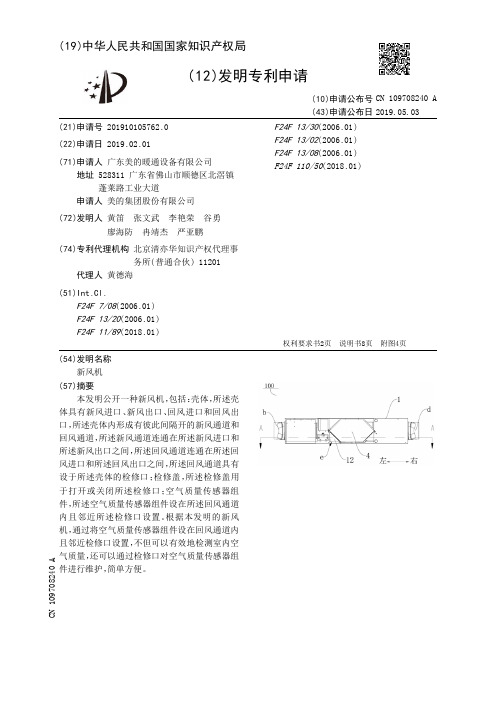

【CN109708240A】新风机【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910105762.0(22)申请日 2019.02.01(71)申请人 广东美的暖通设备有限公司地址 528311 广东省佛山市顺德区北滘镇蓬莱路工业大道申请人 美的集团股份有限公司(72)发明人 黄笛 张文武 李艳荣 谷勇 廖海防 冉靖杰 严亚鹏 (74)专利代理机构 北京清亦华知识产权代理事务所(普通合伙) 11201代理人 黄德海(51)Int.Cl.F24F 7/08(2006.01)F24F 13/20(2006.01)F24F 11/89(2018.01)F24F 13/30(2006.01)F24F 13/02(2006.01)F24F 13/08(2006.01)F24F 110/50(2018.01)(54)发明名称新风机(57)摘要本发明公开一种新风机，包括：壳体，所述壳体具有新风进口、新风出口、回风进口和回风出口，所述壳体内形成有彼此间隔开的新风通道和回风通道，所述新风通道连通在所述新风进口和所述新风出口之间，所述回风通道连通在所述回风进口和所述回风出口之间，所述回风通道具有设于所述壳体的检修口；检修盖，所述检修盖用于打开或关闭所述检修口；空气质量传感器组件，所述空气质量传感器组件设在所述回风通道内且邻近所述检修口设置。
根据本发明的新风机，通过将空气质量传感器组件设在回风通道内且邻近检修口设置，不但可以有效地检测室内空气质量，还可以通过检修口对空气质量传感器组件进行维护，简单方便。
权利要求书2页 说明书8页 附图4页CN 109708240 A 2019.05.03C N 109708240A权 利 要 求 书1/2页CN 109708240 A1.一种新风机，其特征在于，包括：壳体，所述壳体具有新风进口、新风出口、回风进口和回风出口，所述壳体内形成有彼此间隔开的新风通道和回风通道，所述新风通道连通在所述新风进口和所述新风出口之间，所述回风通道连通在所述回风进口和所述回风出口之间，所述回风通道具有设于所述壳体的检修口；检修盖，所述检修盖用于打开或关闭所述检修口；空气质量传感器组件，所述空气质量传感器组件设在所述回风通道内且邻近所述检修口设置。

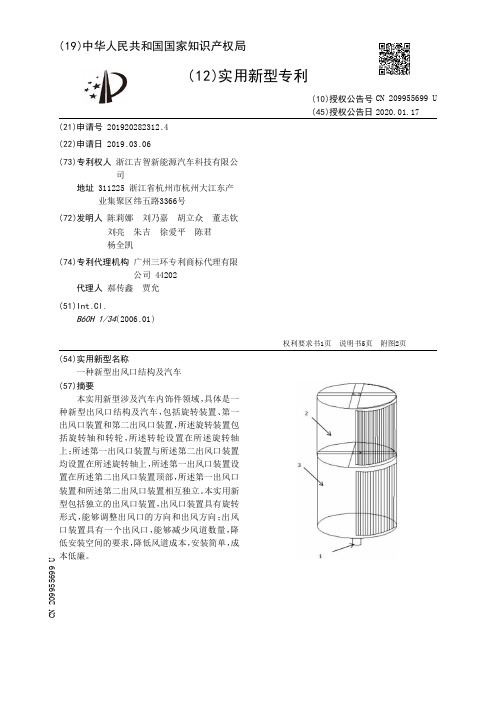

【CN209955699U】一种新型出风口结构及汽车【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920282312.4(22)申请日 2019.03.06(73)专利权人 浙江吉智新能源汽车科技有限公司地址 311225 浙江省杭州市杭州大江东产业集聚区纬五路3366号(72)发明人 陈莉娜 刘乃嘉 胡立众 董志钦 刘亮 朱吉 徐爱平 陈君 杨全凯 (74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 郝传鑫 贾允(51)Int.Cl.B60H 1/34(2006.01)(54)实用新型名称一种新型出风口结构及汽车(57)摘要本实用新型涉及汽车内饰件领域，具体是一种新型出风口结构及汽车，包括旋转装置、第一出风口装置和第二出风口装置，所述旋转装置包括旋转轴和转轮，所述转轮设置在所述旋转轴上；所述第一出风口装置与所述第二出风口装置均设置在所述旋转轴上，所述第一出风口装置设置在所述第二出风口装置顶部，所述第一出风口装置和所述第二出风口装置相互独立。
本实用新型包括独立的出风口装置，出风口装置具有旋转形式，能够调整出风口的方向和出风方向；出风口装置具有一个出风口，能够减少风道数量，降低安装空间的要求，降低风道成本，安装简单，成本低廉。
权利要求书1页 说明书5页 附图2页CN 209955699 U 2020.01.17C N 209955699U权 利 要 求 书1/1页CN 209955699 U1.一种新型出风口结构，其特征在于，包括旋转装置(1)、第一出风口装置(2)和第二出风口装置(3)，所述旋转装置(1)包括旋转轴(11)和转轮(12)，所述转轮(12)设置在所述旋转轴(11)上；所述第一出风口装置(2)与所述第二出风口装置(3)均设置在所述旋转轴(11)上，所述第一出风口装置(2)设置在所述第二出风口装置(3)顶部，所述第一出风口装置(2)和所述第二出风口装置(3)相互独立。
【CN305237622S】分体壁挂式空调器KWCH【专利】
(19)中华人民共和国国家知识产权局
(12)外观设计专利
(10)授权公告号 (45)授权公告日 (21)申请号 201930073207.5
(22)申请日 2019.02.22
(73)专利权人 广东美的制冷设备有限公司
地址 528311 广东省佛山市顺德区北滘镇
林港路
专利权人 美的集团股份有限公司
(72)设计人 程洪
(74)专利代理机构 深圳市世纪恒程知识产权代
理事务所 44287
代理人 晏波
(51)LOC(12)Cl.
23-04
(54)使用外观设计的产品名称
分体壁挂式空调器
（KW-CH）立体图
图片或照片 6 幅 简要说明 1 页CN 305237622 S 2019.06.28
C N 305237622
S
主视图左视图右视图
俯视图
仰视图
立体图
外观设计图片或照片1/1页
2 CN 305237622 S。
【CN305373318S】汽车空调出风口【专利】
CN 305373318 S
CN 305373 页
主视图
俯视图
后视图
仰视图
左视图
立体图
右视图
2
CN 305373318 S
简 要 说 明
1．本外观设计产品的名称：汽车空调出风口。 2．本外观设计产品的用途：本外观设计产品用于汽车内空调出风。 3．本外观设计产品的设计要点：产品的整体形状。 4．最能表明本外观设计设计要点的图片或照片：立体图。
1/1 页
3
( 19 )中华人民 共和国国家知识产权局
( 12 )外观设计专利
(21)申请号 201930054762 .3
(22)申请日 2019 .01 .30
(73)专利权人 广州汽车集团乘用车有限公司 地址 511434 广东省广州市番禺区金山大 道东路633号
(72)设计人 白哲 何凯欣 董松梅 谢伟平 陶丽娟
(74)专利代理机构 广州粤高专利商标代理有限 公司 44102
代理人 陈伟斌
(51)LOC(12)Cl . 23-04
(10)授权公告号 CN 305373318 S (45)授权公告日 2019.10.01
( 54 )使用外观设计的产品 名称 汽车空调出风口
图片或照片 7 幅 简要说明 1 页
立体图
【CN210154038U】多功能集成风口【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920482031.3(22)申请日 2019.04.10(73)专利权人 江苏德鹏空调设备有限公司地址 214500 江苏省泰州市孤山镇勇进路2号(72)发明人 朱炳江 朱炳松 (74)专利代理机构 济南鼎信专利商标代理事务所(普通合伙) 37245代理人 彭成(51)Int.Cl.F24F 13/06(2006.01)F24F 1/0014(2019.01)F24F 1/0043(2019.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称多功能集成风口(57)摘要本实用新型公开了一种多功能集成风口，属于空调风口设备技术领域，包括平行布置的两对线体型材，每对线体型材中的两块相互对称，其中两个第一型材之间滑动连接有装饰面板，第一型材与装饰面板接触的一侧端面设为U形，装饰面板两侧设有与第一型材相配合的滑槽，两个第一型材上方等间距安装有数个扁担支架，扁担支架通过包边与第二型材相连接，第一型材与第二型材之间形成两个对称的风口，第二型材上设有与吊顶板相连接的滑槽。
该多功能集成风口具有功能多样，节省空间，外形美观的特点。
权利要求书1页 说明书3页 附图4页CN 210154038 U 2020.03.17C N 210154038U权 利 要 求 书1/1页CN 210154038 U1.多功能集成风口，其特征是：包括平行布置的两对线体型材，每对线体型材中的两块相互对称，其中两个第一型材(2)之间滑动连接有装饰面板(1)，所述的第一型材(2)与装饰面板(1)接触的一侧端面设为U形，装饰面板(1)两侧设有与第一型材(2)相配合的滑槽，两个第一型材(2)上方等间距安装有数个扁担支架(8)，所述的扁担支架(8)通过包边(7)与第二型材(6)相连接，第一型材(2)与第二型材(6)之间形成两个对称的风口，所述的第二型材(6)上设有与吊顶板相连接的滑槽。
【CN110281740A】一种出风口机构【专利】
5 .根据权利要求2所述的一种出风口机构，其特征在于：所述第三端口和第二端口均呈 一条形卡槽。
固定在壳体内的后部叶片组以及将后部叶片组 连接的 后部连杆 ，其特征在于 ：所述后部叶 片组 中的叶片至少一面设有肋骨结构，所述壳体一侧 设有一曲杆连接机构，所述曲杆连接机构分别连 接拨钮 、风门 和传动机构 ；所述壳体上设有一曲 杆连接轴，所述曲杆连接机构通过曲杆固定孔与 曲杆连接轴连接，所述传动机构与后部叶片组连 接。本发明彻底颠覆了以往的传统中出风口机构 中前 后部叶 片结构设计 ，省去了前部叶 片 ，但也 能够方便的实现在上下左右的风向调节，防止前 部叶片经常摆动防止的松动，也防止前部叶片对 风速和风量的阻流。
2 .根据权利要求1所述的一种出风口机构，其特征在于：所述曲杆连接机构包括曲杆、 设在曲 杆上的 第一端口 、第二端口 、第三端口以 及曲 杆固定孔 ，所述第一端口 与拨钮连接 ， 第二端口和第三端口分别与风门和传动机构连接。
3 .根据权利要求2所述的一种出风口机构，其特征在于：所述肋骨结构呈一凸起的弧形 结构。
发明内容 [0003] 发明目的：为了克服现有技术中存在的不足，本发明提供一种无前部叶片的出风 口机构。 [0004] 技术方案：为解决上述技术问题，本发明提供的一种无前部叶片的出风口机构，包 括壳体、固定在壳体内的后部叶片组以及将后部叶片组连接的后部连杆，其特征在于：所述 后部叶片组中的叶片至少一面设有肋骨结构，所述壳体一侧设有一曲杆连接机构，所述曲 杆连接机构分别连接拨钮、风门和传动机构；所述壳体上设有一曲杆连接轴，所述曲杆连接 机构通过曲杆固定孔与曲杆连接轴连接，所述传动机构与后部叶片组连接，当拨钮上下拨 动时带动曲 杆连接机构顺针针或都逆针旋转 ，从而带 动风门的 上下方向 角度调整 ，当拨钮 左右拨动时带动曲杆连接机构左右运动，从而带动传动机构运动，进而带动后部叶片组左 右方向的角度调整。 [0005] 进一步地，所述曲杆连接机构包括曲杆、设在曲杆上的第一端口、第二端口、第三 端口以 及曲 杆固定孔 ，所述第一端口 与拨钮连接 ，第二端口 和第三端口 分 别与风门 和传动 机构连接。所述曲 杆包括第一曲 杆 和第二曲 杆 ，曲 杆固定孔位于第一曲 杆 和第二曲 杆的 连 接处。所述第三端口设在第一曲杆端部，所述第二端口设在第二曲杆端部。 [0006] 进一步地，所述肋骨结构呈一凸起的弧形结构或者心型结构。 [0007] 进一步地，所述传动机构包括连接齿轮和连接齿轮齿合的后部叶片齿轮；所述连 接齿轮上设有第一旋转轴，所述第一旋转轴与第三端口连接，所述后部叶片齿轮通过第二 旋转轴与其中一个后部叶片相连。 [0008] 进一步地，所述第三端口和第二端口均呈一条形卡槽。 [0009] 进一步地，所述壳体包括上壳体和下壳体。 [0010] 进一步地，所述上壳体和下壳体中包裹后部叶片组的区域呈圆弧型结构。 [0011] 进一步地，所述壳体上设有一面板。 [0012] 进一步地，所述风门包括旋转轴和与旋转轴相连的面门，所述旋转轴两端分别设 有固定轴，分别与壳体和连接轴连接，所述连接轴与第二端口连接。 [0013] 进一步地，所述壳体上设有安装后部叶片组的连接孔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(10)授权公告号 CN 305631868 S (45)授权公告日 2020.02.28
( 54 )使用外观设计的产品 名称 风口
图片或照片 6 幅 简要说明 1 页
俯视图
CN 305631868 S
CN 305631868 S
外观设计图片或照片
1/1 页
主视图
右视图
后视图
俯视图
左视图 仰视图
2
CN 305631868 S
简 要 说 明
1．本外观设计产品的名称：风口。 2．本外观设计产品的用途：本外观设计产品用于空调出风口装饰。 3．本外观设计产品的设计要点：形状。 4．最能表明本外观设计设计要点的图片或照片：俯视图。
1/1 页
3
( 19 )中华人民 共和国国家知识产权局
( 122796 .4
(22)申请日 2019 .04 .11
(73)专利权人 苏州金螳螂建筑装饰股份有限公 司
地址 215000 江苏省苏州市苏州工业园区 民营工业区内
(72)设计人 陆优兵
(51)LOC(12)Cl . 23-04
