PLC实验报告交通灯控制
PLC红绿灯实验报告
成
绩
4. 培养学生逻辑思维能力、想象能力、设计能力、分析问题与解决问题的能力。 二、实验设备及线路设计 1. 可编程控制系统实验装置１台，计算机１台。 2. 交通信号灯控制模块图如下：
启动
停止
急通启动 止
急通停
3. 参数定义及Ｉ/Ｏ口地址分配表如下。 输 用 启动按钮 停止按钮 X000 X001 东西灯红 东西灯黄 东西灯绿 南北灯红 南北灯黄 南北灯绿 人行道红 人行道绿 三、实验内容及控制要求 （一）交通信号灯正常控制 1. 按下启动按钮，交通灯系统开始工作。 2. 东西方向红灯亮保持 25S，同时南北方向绿灯亮保持 20S 后，闪烁 3S 绿灯熄灭，黄 灯亮 2S 后熄灭，南北方向红灯亮，同时东西方向红灯熄灭，绿灯亮。 3. 南北方向红灯亮保持 25S，同时东西方向绿灯亮保持 20S 后，闪烁 3S 绿灯熄灭，黄 灯亮 2S 后熄灭，东西方向红灯亮，同时南北方向红灯熄灭，绿灯亮。如此循环下去。 4. 当南北方向绿灯亮时，人行道的绿灯亮，行人可通过马路；当南北方向红灯亮时， 人行道的红灯亮，行人停止通过马路。 5. 按下停止按钮，交通灯系统停止工作。 （二）程序设计提示 1. 以南北方向绿灯亮、东西方向红灯亮为初始状态； 2. 南北方向绿灯和东西方向绿灯不能同时亮，否则立即关闭信号灯系统。 Y000 Y001 Y002 Y003 Y004 Y005 Y006 Y007 入 信 号 输 出 信 号
实 验 报 告
班 级 13 级电子一班 学 号 201306030110 12.1 姓 名 邓少文 物理楼 2 楼
实验名称 PLC
实验日期
实验地点
实验内容 交通信号灯控制 一、实验目的 1. 设计出ＰＬＣ控制的交通信号灯系统； 2. 掌握ＰＬＣ的编程软件、指令的编程方法； 3. 熟悉ＰＬＣ下位机与上位机通讯及软件调试的方法；
交通控制plc实验报告
交通控制plc实验报告交通控制PLC实验报告摘要：本实验旨在利用PLC（可编程逻辑控制器）技术来实现交通信号灯的控制，以提高交通效率和安全性。
通过实验，我们验证了PLC在交通控制中的应用效果，并对其性能进行了评估。
1. 实验目的交通信号灯是城市交通管理的重要组成部分，它能够有效地指引车辆和行人，减少交通事故的发生。
本实验旨在利用PLC技术设计和控制交通信号灯，以验证其在交通控制中的应用效果，并评估其性能。
2. 实验原理PLC是一种专门用于工业控制的计算机，它能够根据预设的逻辑程序自动执行各种控制任务。
在交通控制中，我们可以利用PLC来模拟交通信号灯的控制过程，包括红灯、黄灯和绿灯的切换，以及不同方向车辆和行人通行的协调。
3. 实验过程我们首先搭建了一个简单的交通信号灯模型，包括红、黄、绿三种灯和对应的控制电路。
然后，我们编写了PLC程序，根据交通信号灯的工作原理和规定，设置了不同灯的亮灭时长和切换逻辑。
最后，我们将PLC连接到交通信号灯模型，进行了实际控制和调试。
4. 实验结果经过实验，我们成功地利用PLC实现了交通信号灯的控制，包括按照规定的时间间隔切换红、黄、绿三种灯，以及协调不同方向的车辆和行人通行。
我们还对PLC的控制精度、稳定性和响应速度进行了评估，结果表明PLC在交通控制中具有较高的可靠性和灵活性。
5. 结论本实验验证了PLC在交通控制中的应用效果，证明了其能够有效地提高交通效率和安全性。
未来，我们将进一步优化PLC程序和控制系统，以适应更复杂的交通场景，为城市交通管理和发展做出更大的贡献。
通过本次实验，我们深刻认识到PLC技术在交通控制领域的潜力和优势，相信它将在未来的交通管理中发挥越来越重要的作用。
交通灯plc实验报告
交通灯plc实验报告交通灯PLC实验报告引言：交通灯是城市道路交通中的重要组成部分，它能够引导车辆和行人的通行，维护交通秩序，减少交通事故的发生。
而在现代交通灯系统中，PLC（可编程逻辑控制器）起到了至关重要的作用。
本实验旨在通过对交通灯PLC的控制和实验，深入了解PLC的工作原理和应用。
一、PLC的概述PLC是一种专门用于工业自动化控制的计算机，它具有可编程、可扩展、可靠性高等特点。
PLC的核心部件是CPU（中央处理器），它能够根据预设的程序和输入信号，控制输出信号的状态。
在交通灯系统中，PLC负责接收来自传感器的输入信号，并根据预设的程序控制交通灯的状态。
二、实验设备和材料本实验所需的设备和材料如下：1. PLC控制器2. 交通灯模型3. 传感器4. 电源线和连接线5. 计算机和编程软件三、实验步骤1. 连接设备：将PLC控制器和交通灯模型通过连接线连接起来，确保电源线的正负极正确连接。
2. 编写程序：使用编程软件编写PLC程序，根据实际需求设置交通灯的控制逻辑。
例如，当检测到车辆通过时，红灯变为绿灯，绿灯变为红灯。
3. 上传程序：将编写好的PLC程序上传到PLC控制器中，确保程序的正确性。
4. 运行实验：开启电源，观察交通灯的状态是否按照预期进行变化。
同时，通过传感器模拟车辆和行人的信号输入，测试交通灯的响应速度和准确性。
5. 数据记录与分析：记录实验过程中的数据，包括交通灯的状态变化、传感器的信号输入等。
根据数据进行分析，评估实验结果的可行性和效果。
四、实验结果与分析通过实验，我们得到了以下结果和分析：1. PLC控制器能够准确地感知传感器的输入信号，并根据预设的程序进行相应的控制。
2. 交通灯的状态变化符合交通规则和实际需求，能够有效引导车辆和行人的通行。
3. 实验中的传感器响应速度较快，能够及时感知到车辆和行人的信号输入，保证交通灯的准确控制。
4. 通过对实验数据的分析，我们可以进一步优化交通灯的控制逻辑，提高交通流量和效率。
plc交通信号灯实验报告
plc交通信号灯实验报告PLC交通信号灯实验报告一、引言PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制设备。
在交通领域，PLC也扮演着重要的角色，特别是在交通信号灯的控制方面。
本实验旨在通过使用PLC控制交通信号灯，探索其在交通管理中的应用。
二、实验目的1. 了解PLC的基本原理和工作方式；2. 掌握PLC编程的基本方法；3. 设计并实现PLC交通信号灯控制系统；4. 分析并评估PLC在交通信号灯控制中的优势和局限性。
三、实验设备和方法1. 实验设备：- PLC控制器- 交通信号灯模拟器- 电源- 电缆和连接器2. 实验步骤：- 连接PLC控制器和交通信号灯模拟器；- 配置PLC控制器的输入和输出端口；- 编写PLC程序，实现交通信号灯的控制逻辑；- 上传程序到PLC控制器；- 运行实验，观察交通信号灯的变化。
四、实验结果与分析通过实验，我们成功地实现了PLC交通信号灯控制系统。
根据交通信号灯的控制逻辑，我们将其分为红灯、绿灯和黄灯三个状态。
在实验中，我们设置了不同的时间间隔，以模拟实际交通信号灯的运行情况。
通过观察实验结果，我们发现PLC交通信号灯控制系统具有以下优点：1. 稳定性：PLC控制器能够稳定地执行程序，确保交通信号灯按照预定逻辑运行，减少了人为操作的误差；2. 灵活性：PLC编程可以根据实际需求进行调整和修改，方便对交通信号灯进行灵活的控制；3. 可靠性：PLC控制器具有较高的可靠性和耐用性，能够在恶劣的环境条件下正常运行。
然而，PLC交通信号灯控制系统也存在一些局限性：1. 成本较高：PLC控制器和相关设备的价格相对较高，对于一些资源有限的地区可能不太实际；2. 维护困难：PLC控制器需要专业人员进行维护和修复，对于技术水平较低的地区可能存在一定的困难；3. 受限于编程能力：PLC编程需要一定的技术知识和经验，对于一些缺乏相关背景的人员来说，可能需要额外的培训。
五、结论通过本次实验，我们深入了解了PLC交通信号灯控制系统的原理和应用。
plc红绿灯实验报告
plc红绿灯实验报告篇一：PLC交通灯实验报告十字路口交通灯控制的模拟实验报告一、实验目的1、熟练使用各基本指令，定时器，计数器，内部指令等。
2、根据控制要求，掌握PLC的编程方法和程序调试方法。
3、掌握交通灯的实验设计与三菱PLC的连线方法。
二、实验要求交通灯模拟控制实验区中，下框中的南北红、黄、绿灯R、Y、G分别接主机的输出点Y2、Y1、Y0，东西红、黄、绿灯R、Y、G分别接主机的输出点Y5、Y4、Y3，模拟南北向行驶车的灯接主机的输(本文来自：小草范文网:plc红绿灯实验报告)出点Y6，模拟东西向行驶车的灯接主机的输出点Y7；下框中的SD接主机的输入端X0。
上框中的东西南北三组红绿黄三色发光二极管模拟十字路口的交通灯。
信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始空座，且先南北红灯亮，东西绿灯亮。
当启动开关断开时，所有信号灯都熄灭。
南北红灯亮维持25秒，在南北红灯亮的同时东西绿灯也亮，并维持20秒。
到20秒时，东西绿灯闪亮，闪亮3秒后熄灭。
在东西绿灯熄灭时，东西黄灯亮，并维持2秒。
到2秒时，东西黄灯熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮。
东西红灯亮维持30秒。
南北绿灯亮维持25秒，然后闪亮3秒后熄灭。
同时南北黄灯亮，维持2秒后熄灭，这时南北红灯亮，东西绿灯亮。
周而复始。
1三、程序设计步骤 1、过程分析：过程一：东西向车行驶2、设置定时器当司机看到红灯变为绿灯的时候需要有时间反应，启动车辆等。
因此在车子行驶和交通灯变化之间设置1s的间隔。
②设置T22、T222、T221、T223的原因是：T2和T7只能控制交通灯的闪亮时间，并不能使其控制。
T22一个定时器并不能同时控制东西绿灯与南北绿灯的闪烁，要分别设置控制器，所以通过T22、T222的分别作用，使东西绿灯与南北绿灯分别在高、低电平交替的时候闪亮。
24、按照设置的I/O分配进行接线。
5、打开PLC实验箱和实验面板上的电源开关，将预先编好的实验程序写入计算机，再下载到PLC中。
PLC控制交通信号灯实验报告

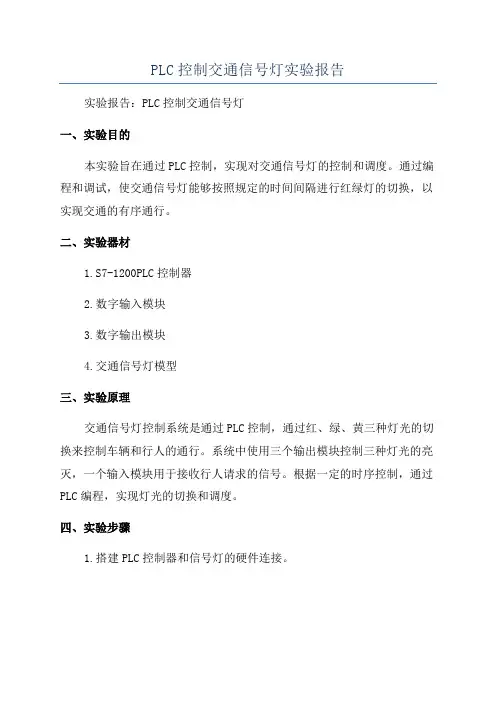

PLC控制交通信号灯实验报告实验报告：PLC控制交通信号灯一、实验目的本实验旨在通过PLC控制，实现对交通信号灯的控制和调度。
通过编程和调试，使交通信号灯能够按照规定的时间间隔进行红绿灯的切换，以实现交通的有序通行。
二、实验器材1.S7-1200PLC控制器2.数字输入模块3.数字输出模块4.交通信号灯模型三、实验原理交通信号灯控制系统是通过PLC控制，通过红、绿、黄三种灯光的切换来控制车辆和行人的通行。
系统中使用三个输出模块控制三种灯光的亮灭，一个输入模块用于接收行人请求的信号。
根据一定的时序控制，通过PLC编程，实现灯光的切换和调度。
四、实验步骤1.搭建PLC控制器和信号灯的硬件连接。
2.将信号灯的红灯接到Q0.0（输出模块的输出口0）；将信号灯的绿灯接到Q0.1；将信号灯的黄灯接到Q0.2；将行人请求按钮接到I0.0（输入模块的输入口0）。
3.打开PLC编程软件，进行逻辑图的编程。
4.编写程序，设置红灯亮10秒、黄灯亮3秒、绿灯亮10秒、再次黄灯亮3秒，循环往复。
6.观察交通信号灯的切换情况，检查是否按照预期的时间间隔进行灯光切换。
五、实验结果经过编程和调试，实验中的交通信号灯实现了按照预定的时序进行红绿灯的切换。
每个灯的亮灭时间符合要求，红灯亮10秒，黄灯亮3秒，绿灯亮10秒，再次黄灯亮3秒，循环往复。
六、实验总结通过这个实验，我们深入理解了PLC控制器的原理和编程的方法。
实验实现了交通信号灯的控制与调度，使交通能够有序通行。
实验中，我们主要学会了PLC控制的编程方法，使用输入输出模块连接外部设备，以及对程序进行调试的技巧。
在实验过程中，我们也遇到了一些问题和困难。
比如，编程逻辑的构思和写出正确的程序。
需要进行多次调试，才能保证灯的切换和亮灭时间的准确性。
此外，我们还意识到交通信号灯的控制非常重要，对于道路交通的安全性和畅通性起到了关键作用。
通过PLC控制交通信号灯，可以实现更准确，更可靠的灯光切换，提高了交通系统的效率和安全性。
PLC交通灯实验报告1
实验二交通路口红绿灯的控制一．实验目的1 熟悉西门子S7-300系列PLC及实验装置。
2 熟悉STEP7-Micro/WIN编程软件。
3 完成交通路口红绿灯控制的实验，通过该实验掌握S7-200系列基本指令的编程，了解PLC解决实际问题的方法。
4 通过选做实验，进一步增强PLC解决实际问题的能力。
二．实验设备个人电脑（装有STEP 7-Micro/WIN编程软件）1台PC/PPI通信电缆1根S7-200系列（CPU224-AC/DC/RELAY）PLC（已安装在实验箱上）1台THSMS-1型PLC实验装置（实验箱）1套实验连接导线若干三．实验内容1. 熟悉STEP7-Micro/WIN编程软件STEP7-Micro/WIN编程软件的主界面如图4所示。
符号区引导条指令树工具条主程序区菜单条矩形光标图4 STEP7-Micro/WIN编程软件的主界面STEP7-Micro/WIN编程软件的使用简述如下：（1）项目文件的生成单击“文件”菜单中的“新建”命令或工具条中的“新建”按钮，将新建一个项目文件。
单击“文件”菜单中的“打开”命令或工具条中的“打开”按钮，将打开一个已有的项目文件。
在个人电脑已经与PLC建立通信的前提下，单击“文件”菜单中的“上载”命令或工具条中的“上载”按钮，可将PLC存储器中已存储的项目文件上载到个人电脑。
（2）程序的编辑（以梯形图为例）单击“查看”菜单中的STL命令或“梯形图”命令或FBD命令，则主程序区分别显示指令语句表、梯形图、功能块图的编辑环境。
这里以梯形图的编辑为例。
在主界面的指令树中，打开指令夹下的位逻辑夹，则如图5所示，可看到一组位逻辑指令。
双击要输入的位逻辑指令，就可在主程序区的矩形光标处放置一个编程元件，多个编程元件将组成一个梯形图。
图5梯形图中的“？？.？”表示此处必须有操作数，可单击“？？.？”，然后键入合适的操作数。
主界面的指令树中，指令夹下还有计数器夹、定时器夹等，可供选择。
交通灯控制实验报告
一、实验目的1. 理解交通灯控制系统的工作原理和基本组成。
2. 掌握PLC（可编程逻辑控制器）编程和调试方法。
3. 学习交通灯控制系统的硬件连接和电路设计。
4. 提高实际应用中解决复杂问题的能力。
二、实验原理交通灯控制系统是城市交通管理的重要组成部分，其基本原理是通过对交通信号灯进行控制，实现交通流量的有序疏导。
本实验采用PLC作为控制核心，通过编写程序实现对交通灯的定时控制。
三、实验器材1. PLC主机2. 交通灯控制模块3. 电源模块4. 交通灯模型5. 连接线四、实验步骤1. 硬件连接：- 将PLC主机与交通灯控制模块、电源模块和交通灯模型连接。
- 将PLC主机与计算机连接，以便进行程序编写和调试。
2. 程序编写：- 根据交通灯控制要求，编写PLC程序。
- 程序主要包括以下部分：- 启动信号处理：检测启动开关状态，控制交通灯开始工作。
- 定时控制：根据设定的时间，控制交通灯的红、黄、绿灯亮灭。
- 紧急处理：检测紧急处理开关状态，实现交通灯的紧急控制。
3. 程序调试：- 在计算机上运行PLC程序，观察程序运行效果。
- 根据实际情况，对程序进行调试和优化。
4. 实验验证：- 在实际硬件环境中运行程序，观察交通灯控制效果。
- 验证程序是否满足实验要求。
五、实验结果与分析1. 实验结果：- 在实验过程中，成功实现了交通灯的控制，实现了红、黄、绿灯的定时切换。
- 在紧急情况下，能够实现交通灯的紧急控制。
2. 结果分析：- 通过实验，掌握了PLC编程和调试方法，提高了实际应用中解决复杂问题的能力。
- 实验结果表明，所设计的交通灯控制系统具有良好的稳定性和可靠性。
六、实验总结本次实验成功实现了交通灯控制系统的设计与实现，达到了预期目标。
通过实验，我们掌握了以下知识点：1. 交通灯控制系统的工作原理和基本组成。
2. PLC编程和调试方法。
3. 交通灯控制系统的硬件连接和电路设计。
本次实验提高了我们的实际应用能力，为以后从事相关领域工作奠定了基础。
