第一章常用低压电器介绍
实现延时。
● 延时范围较宽、结构简单、工作可靠、价格低廉、寿命长。
● 延时时间有0.4～180s和0.4～60s两种规格。
➢电动式：
● 包括同步电动机、减速齿轮机构、电磁离合系统及执行机
构。
● 延时时间长，可达数十小时，延时精度高。
● 结构复杂，体积较大。
➢电子式：
● 数字计数式，包括脉冲发生器、计数器、显示器、放大器
李自成
电气控制与PLC
第一章 常用低压电器
➢直流接触器：远距离通断直流电路或控制直流 电动机的频繁起停。 ➢工作原理：与交流接触器基本相同。
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
接触器主要技术参数：
➢线圈电压 ➢主触点额定电流、额定电压 ➢辅助触点额定电流、对数 ➢接触器极数 ➢接触器机械寿命、电寿命
继电特性曲线： x2：继电器吸合值 x1：继电器释放值
继电器的重要参数：
➢返回系数：k＝x1/ x2
● 释放弹簧的松紧 程度
● 铁心与衔铁间非 磁性垫片的厚薄 ➢吸合时间：
线圈接受电信号到衔 铁完全吸合所需的时间 ➢释放时间：
线电气信息学院
李自成
电气控制与PLC
直流为(70％～300％)IN
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
过流电流继电器 欠流电流继电器
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
➢欠电流继电器：当电路电流过低时立即将电路切断
● 线圈电流大于或等于吸合整定电流时，继电器吸合 ● 线圈电流低于释放整定电流时，继电器释放 ● 动作电流整定范围：
低压电器的基本知识
低压电器的控制原理
控制方式
低压电器的控制方式多样，包括手动控制、自动控制和远程控制等。手动控制是通过人工操作来控制电器的工作 状态，自动控制则是电器根据预设条件自动调整工作状态，远程控制则是通过外部信号远程操控电器的工作状态。
控制功能
低压电器的控制功能多样，包括通断控制、定时控制、程序控制等。通断控制是最基本的控制功能，通过控制电 路的通断实现电能的转换或控制；定时控制则是通过设定时间参数来实现电器的定时工作；程序控制则是通过预 设程序来实现电器的顺序工作。
动作特性与保护特性
动作特性
指低压电器在规定的使用条件下， 规定的时间内完成闭合、断开等 动作的能力。
保护特性
指低压电器在规定的使用条件下， 对电路中的过载、短路等异常情 况进行保护的能力。
总结
动作特性和保护特性是低压电器 的重要性能参数，直接关系到电 器的使用安全和可靠性。
环境条件与机械条件
环境条件
压或欠电压运行。
工作电流
根据电器的额定电流来选择， 确保电器的额定电流能够满足 实际工作需求。
使用环境
考虑电器所处的环境条件，如温 度、湿度、海拔高度等，确保电 器能够在适宜的环境下工作。
功能与用途
根据实际需求选择具有相应功 能的电器，以满足控制、保护
、测量等需求。
低压电器的使用注意事项
操作规范
严格按照电器的操作规程进行操作， 避免误操作导致电器损坏或事故发生。
PART 04
低压电器的性能参数
REPORTING
WENKU DESIGN
额定电压与额定电流
额定电压
01
指低压电器在正常工作条件下所允许的最大输入电压。
额定电流
02
高压电器基本知识一
隔离开关
隔离开关是在保证工作安全的开关电器，结构 简单，没有灭弧装置，不能用来接通和断开有负 荷电流的电路，但隔离开关必须具有一定的动稳 定性和热稳定性 。
1.隔离开关的用途 （1）隔离电源，保证安全。 （2）倒闸操作 （3）接通或切断小电流电路。
隔离开关的分类
（1）按装设场地分：户内式和户外式。 （2）按绝缘支柱数目分：单柱式、双柱式和三柱式。 （3）按动触头运动方式分：
电流互感器
电流互感器简称CT（文字符号为TA，单二次绕组电流
互感器图形符号为
），是变换电流的设备。
工作原理：一、二次饶组与一、二次电路串联，工作 时接近于短路状态。电流互感器的变流比用K 表示，
i
则
电流互感器种类和型号 按一次电压分，有高压和低压两大类； 按一次绕组匝数分有单匝（包括母线式、芯柱式、
1.5
3.0
在高压无遮拦操作中，人体或其所带工具与带电体之间的 最小距离（m）
保证安全的组织措施
工作票制度 工作许可制度 工作监护制度 工作间断\转移及终结制度
保证安全的技术措施
停电 验电 接地 悬挂标示牌及装设遮拦
高压电气五防
防带负荷分合隔离开关 防误分误合断路器 防带负荷合闸接地开关 防接地开关闭合时送负荷 防误入带电间隔
高压电器基本知识一
高压供电系统
进线开关柜 计量柜 压变避雷器柜 出线开关柜
高压系统主要设备
断路器 隔离开关 负荷开关 熔断器 互感器 避雷器
高压断路器
多油断路器
少油断路器
少油断路器
高压真空断路器
高压真空断路器
高压断路器的作用
1.控制作用 根据电网运行的需要，将部分电气设备或线路投入或退出 出运行。
【建议收藏】低压电器基础知识大全
【建议收藏】低压电器基础知识大全01 断路器低压断路器俗称自动开关或空气开关，用于低压配电电路中不频繁的通断控制。
在电路发生短路、过载或欠电压等故障时能自动分断故障电路，是一种控制兼保护电器。
断路器的种类繁多，按其用途和结构特点可分为DW型框架式断路器、DZ型塑料外壳式断路器、DS型直流快速断路器和DWX型、DWZ型限流式断路器等。
框架式断路器主要用作配电线路的保护开关，而塑料外壳式断路器除可用作配电线路的保护开关外，还可用作电动机、照明电路及电热电路的控制开关。
下面以塑壳断路器为例简单介绍断路器的结构、工作原理、使用与选用方法。
断路器的结构和工作断路器主要由3个基本部分组成，即触头、灭弧系统和各种脱扣器，包括过电流脱扣器、失压（欠电压）脱扣器、热脱扣器、分励脱扣器和自由脱扣器。
图1-8是断路器工作原理示意图及图形符号。
断路器开关是靠操作机构手动或电动合闸的，触头闭合后，自由脱扣机构将触头锁在合闸位置上。
当电路发生上述故障时，通过各自的脱扣器使自由脱扣机构动作，自动跳闸以实现保护作用。
分励脱扣器则作为远距离控制分断电路之用。
过电流脱扣器用于线路的短路和过电流保护，当线路的电流大于整定的电流值时，过电流脱扣器所产生的电磁力使挂钩脱扣，动触点在弹簧的拉力下迅速断开，实现短路器的跳闸功能。
图1-8 断路器工作原理示意图及图形符号脱扣器用于线路的过负荷保护，工作原理和热继电器相同。
失压（欠电压）脱扣器用于失压保护，如图1-8所示，失压脱扣器的线圈直接接在电源上，处于吸合状态，断路器可以正常合闸；当停电或电压很低时，失压脱扣器的吸力小于弹簧的反力，弹簧使动铁心向上使挂钩脱扣，实现短路器的跳闸功能。
分励脱扣器用于远方跳闸，当在远方按下按钮时，分励脱扣器得电产生电磁力，使其脱扣跳闸。
不同断路器的保护是不同的，使用时应根据需要选用。
在图形符号中也可以标注其保护方式，如图1-8所示，断路器图形符号中标注了失压、过负荷、过电流3种保护方式。
低压电器基础知识讲解
低压电器基础知识讲解1. 低压电器的定义在我国经济建设事业和人民生活中，电能的应用越来越广泛。
为了安全、可靠地使用电能，电路中就必须装有各种起调节、分配、控制及保护作用的电气设备。
这些电气设备统称为电器。
从生产或使用的角度，电器可分为高压电器和低压电器两大类。
随着科学技术和生产的发展，电器的种类不断增多，用量不断增大，用途也极为广泛。
电力系统的负荷绝大部分是经低压电器供给的。
电力用户的各种生产机械设备，大部分是采用低压供电的。
在庞大的低压配电系统和低压用电系统中，需要大量的控制、保护用电器，这些电器通称为低压电器。
低压电器是指额定工作电压在交流1140V 和直流1200V 以下的，在电力系统中起保护、控制及调节等作用的电器元件。
2. 什么是电器？电器的分类方法有哪些凡是根据外界特定的信号和要求，自动或手动接通或断开电路，断续或连续地改变电路参数，实现对电路的切换、控制、保护、检测及调节的电气设备均称为电器。
电器的分类：①按工作电压高低分高压电器和低压电器；②按动作方式分自动切换电器和非自动切换电器；③按执行功能分触点电器和无触点电器。
3. 低压电器的标准通常包括哪些内容？按标准内容性质可分为哪几类？按批准标准的级别分为哪几级低压电器产品标准内容通常包括产品的用途、适用范围、环境条件、技术性能要求、试验项目和方法、包装运输的要求等，是制造厂和用户用于验收的依据。
低压电器按标准内容性质可分为基础标准、专业标准及产品标准三大类。
低压电器按批准标准内容性质的级别可分为国家标准（GB）、部标准（JB）及局批企业标准（JB/DQ）三级。
4. 常用低压电器的分类低压控制电器主要用于机械电力传动系统中。
传动系统的电器应具备工作准时可靠、操作频率高、使用寿命长、尺寸小及便于维护等特点。
这类电器有继电器、接触器、行程开关、变阻器、电磁铁等。
低压电器的种类繁多，按其结构用途及所控制的对象不同，可以有不同的分类方式。
（1）按用途和控制对象不同，可将低压电器分为配电电器和控制电器①用于低压电力网的配电电器。
低压电器的基础知识

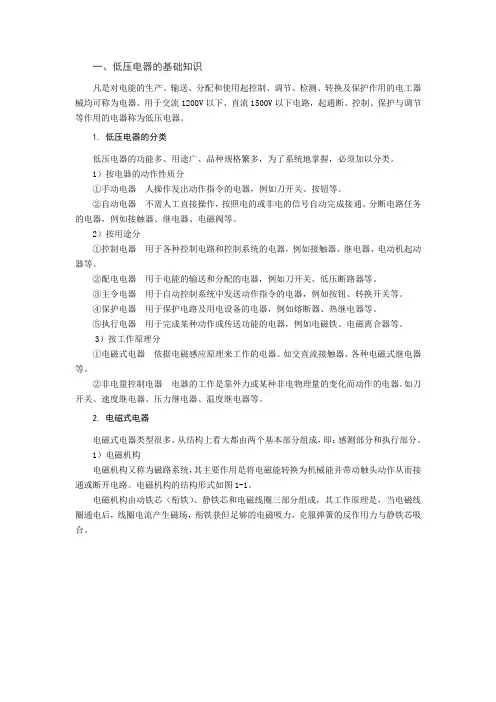

一、低压电器的基础知识凡是对电能的生产、输送、分配和使用起控制、调节、检测、转换及保护作用的电工器械均可称为电器。
用于交流1200V以下、直流1500V以下电路，起通断、控制、保护与调节等作用的电器称为低压电器。
1. 低压电器的分类低压电器的功能多、用途广、品种规格繁多，为了系统地掌握，必须加以分类。
1）按电器的动作性质分①手动电器人操作发出动作指令的电器，例如刀开关、按钮等。
②自动电器不需人工直接操作，按照电的或非电的信号自动完成接通、分断电路任务的电器，例如接触器、继电器、电磁阀等。
2）按用途分①控制电器用于各种控制电路和控制系统的电器，例如接触器、继电器、电动机起动器等。
②配电电器用于电能的输送和分配的电器，例如刀开关、低压断路器等。
③主令电器用于自动控制系统中发送动作指令的电器，例如按钮、转换开关等。
④保护电器用于保护电路及用电设备的电器，例如熔断器、热继电器等。
⑤执行电器用于完成某种动作或传送功能的电器，例如电磁铁、电磁离合器等。
3）按工作原理分①电磁式电器依据电磁感应原理来工作的电器。
如交直流接触器、各种电磁式继电器等。
②非电量控制电器电器的工作是靠外力或某种非电物理量的变化而动作的电器。
如刀开关、速度继电器、压力继电器、温度继电器等。
2. 电磁式电器电磁式电器类型很多，从结构上看大都由两个基本部分组成，即：感测部分和执行部分。
1）电磁机构电磁机构又称为磁路系统，其主要作用是将电磁能转换为机械能并带动触头动作从而接通或断开电路。
电磁机构的结构形式如图1-1。
电磁机构由动铁芯（衔铁）、静铁芯和电磁线圈三部分组成，其工作原理是，当电磁线圈通电后，线圈电流产生磁场，衔铁获但足够的电磁吸力，克服弹簧的反作用力与静铁芯吸合。
图1-1 电磁机构的结构形式(a)、(d)螺管式 (c)、(f)、(g)转动式 (b)、(e)直动式还应指出，在交流电磁机构中，为避免因线圈中交流电流过零时，磁通过零，造成衔铁抖动，需在交流电磁机构铁心的端部开槽，嵌入一个铜短路环，以消除振动，确保衔铁的可靠吸合。
低压电器基础知识培训PPT课件
GB16916.1-2003《家用和类似用途的不带过电流保护的剩 余电流动作断路器（ RCCB）》
十一、为什么触头上要镶一块纯银块或银基合金块？
触头的接触面在与大气接触时会氧化，如果铜被氧化，其表面 会生成氧化铜或氧化亚铜薄膜。铜的氧化膜导电性极差，其电阻率 比纯铜要大1016倍以上。因此，铜质触头氧化后接触电阻非常大， 在通过电流时将出现不能允许的温升。银的氧化膜虽然电阻率也很 大，但与铜的氧化膜比较，只在它的1/1012以下，况且在不太高的 温度下就能碎裂、分解，因此，除非能利用机械磨擦以去除氧化膜 的转动式结构，一般不用铜质触头。
二、什么是低压电器和高压电器？
低压电器是指工作于交流50或60Hz、 额定电压1200V及以下、或直流额定电压 1500V及以下电路中的电器。
高压电器是指工作于额定电压至3kV 及以上电路中的电器。
三、低压电器有什么特点？
低压电器的特点可以用九个字来概括：品种多、用量大、用 途广。
据统计，发电厂生产的电能有80%以上是低压电的形式付诸实 用，而且每生产10000kW发电设备，就必须生产40000件以上的各 类低压电器和它配套。目前，无论是工农业和交通运输业，还是 国防和科技部门，都需要使用大量低压电器和它配套。例如，年 产量30万吨合成氨的工厂，需要的低压电器就达数百个品种和数 千件产品；而一套1700mm连轧机需要的低压电器更多达成千个品 种和上万件产品。随着我国生活水平的提高，住宅建筑物的配套 电器数量与几年前相比，也是大幅提高，一幢15000平方的高层建 筑大约要使用2000多件各类低压电器配套。
十三、什么叫开距和超程，为什么不能没有超程？
电器的基本知识资料
短路环
短路环
铁心 吸引线圈
衔铁
解决交流电磁铁产生振动和噪音的措施
Φ Φ1 Φ2
0
ωt
F F1+ F2
F1
F2
0 φ （b）加短路环后的磁通和吸力
Ff
ωt
短路环的作用
只要合成吸力始终大于弹簧反作用力Ff，就能消除 衔铁的振动，从而消除噪音。 短路环通常包围的铁心截面，一般用铜、康铜或铬 合金等材料制成。
第2章
电器的基本知识
什么是电器？
电器 —— 电气器具。
电器的定义：指能依据操作信号或外界现场信号的 要求，自动或手动接通和断开电路，连续或断续地 改变电路参数，以实现对电路或用电设备的切换、 控制、保护、检测、变换和调节的元件、设备和电 工装置。
电器 —— 一种能控制电的工具。
2.1 电器概述
2.1.1 电器的分类
输入量x —— 线圈电压或电流 输出量y —— 衔铁的位置。
衔铁吸合时 的动作值x0
返回系数
复归值xr与动作值x0之比称为返回系数或恢复系数 Kf：
Kf
xr x0
电磁机构的返回系数一般小于1。
（2）电磁机构分类
1——铁心 2——吸引线圈 3——衔铁 虚线——磁路
• 衔铁沿棱角而转动的拍合式铁心：衔铁绕铁 轭的棱角转动。这种形式磨损小，铁心一般用 电工软铁制成，广泛用于直流电器和接触器中。
• 衔铁沿轴转动的拍合式铁心：铁心一般用硅 钢片叠成，常用于大容量交流接触器中。
• 衔铁做直线运动的直动式铁心：衔铁在线圈 内做直线运动，多用于中小容量的交流接触器 和继电器中。
（3）吸引线圈
吸引线圈：将电能转换为磁场能。
吸引线圈的分类：
