3电气施工图常用符号————————————————————————————————作者：————————————————————————————————日期：第三章电气施工图常用符号【学习目标】1．了解电气施工图中文字符号和图形符号意义；2．熟识各种文字符号和图形符号；3．了解接线端子标示意义方法。

【知识要点】1.文字符号分类及表示意义；2.图形符号的种类及代表所电气设备；3.接线端子标记方法。

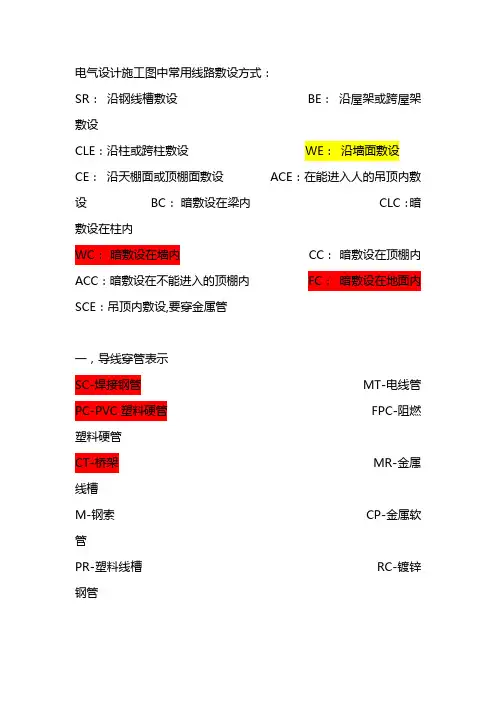

第一节文字符号一、文字符号用于电气技术领域中技术文件的编制，也可以标注在电气设备、装置和元器件上或近旁，以表示电气设备、装置和元器件的名称、功能、状态和特性。

1、文字符号分为基本文字符号和辅助文字符号，⑴、基本文字符号基本文字符号有单字母符号与双字母符号两种。

单字母符号按拉丁字母顺序将各种电气设备、装置和元器件划分为23大类，每一类用一个专用单字母符号表示，如“C”表示电容器类，“R”表示电阻器类等。

双字母符号由一个表示种类的单字母符号与另一个字母组成，且以单字母符号在前，另一个字母在后的次序排列，如“F”表示保护器件类，则“FU”表示为熔断器，“FR”表示为热继电器。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

⑵、辅助文字符号辅助文字符号用来表示电气设备、装置和元器件以及电路的功能、状态和特征。

由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。

如“L”表示限制，“RD”表示红色等。

辅助文字符号也可以放在表示种类的单字母符号之后组成双字母符号，如“YB”表示，“SP”表示压力传感器等。

例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；辅助字母还可以单独使用，如“ON”表示接通，“M”表示中间线，“PE”表示保护接地等。

单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，2、电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

3、文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

第二节图形符号一、图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。

图形符号含有符号要素、一般符号和限定符号。

1．符号要素它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概念的完整符号。

如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。

2．一般符号:用以表示一类产品和此类产品特征的一种简单的符号。

如电动机可用一个圆圈表示。

3．限定符号：是一种加在其他符号上提供附加信息的符号。

二、运用图形符号绘制电气图时应注意：1、符号尺寸大小、线条粗细依国家标准可放大与缩小，但在同一张图样中，统一符号的尺寸应保持一致，各符号之间及符号本身比例应保持不变。

2、标准中示出的符号方位，在不改变符号含义的前提下，可根据图面布置的需要旋转，或成镜像位置，但是文字和指示方向不得到置。

3、大多数符号都可以附加上补充说明标记。

4、对标准中没有规定的符号，可选取GB4728《电气图常用图形符号》中给定的符号要素、一般符号和限定符号，按其中规定的原则进行组合。

三、电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

对于一些组合电器，不必考虑其内部细节时可用方框符号表示，如表1-4中的整流器、逆变器、滤波器等。

国家标准GB 4728—85的一个显著特点就是图形符号可以根据需要进行组合，在该标准中除了提供了大量的一般符号之外，还提供了大量的限定符号和符号要素，限定符号和符号要素不能单独使用，它相当于一般符号的配件。

将某些限定符号或符号要素与一般符号进行组合就可组成各种电气图形符号，例如图1-8所示的断路器的图形符号就是由多种限定符号、符号要素和一般符号组合而成的，如图1-32所示。

断路器功能自动释放功能电磁效应热效应机械连接常开触点过载保护过流保护欠压保护QF断路器图形符号功能单元符号要素限定符号一般符号图1-32 断路器图形符号的组成表1-4 常用电器分类及图形符号、文字符号举例分类名称图形符号文字符号分类名称图形符号文字符号A组件部件起动装置F保护器件欠电压继电器B将电量变换成非电量，将非电量变换成电量扬声器（将电量变换成非电量）过电压继电器传声器（将非电量变换成电量）热继电器C电容器一般电容器熔断器SB1SB2KMKM HLAＵ＜Ｕ＞过电压继电器欠电压继电器ＦＶＦＶBＵ＞过电压继电器欠电压继电器ＦＶＦＶBFR FRFR FR FRCFU极性电容器G发生器，发电机，电源交流发电机可变电容器直流发电机D二进制元件与门电池或门H信号器件电喇叭非门蜂鸣器E 其他照明灯信号灯F保护器件欠电流继电器I （不使用）过电流继电器J （不使用）续表分类名称图形符号文字符号分类名称图形符号文字符号C～GCG＆D GBD≥1HAHAHAHA电铃蜂鸣器电喇叭优选形优选形一般形一DHAHAHAHAHA电铃蜂鸣器电喇叭优选形优选形一般形一般形EL HLＩ＜Ｉ＞欠电流继电器过电流继电器ＦＡＦＡＩ＞欠电流继电器过电流继电器ＦＡＦＡK继电器，接触器中间继电器M电动机并励直流电动机通用继电器串励直流电动机接触器三相步进电动机通电延时型时间继电器永磁直流电动机断电延时型时间继电器N模拟元件运算放大器L电感器，电抗器电感器反相放大器可变电感器数-模转换器电抗器N模-数转换器M电动鼠笼型电动机O （不使用）KA KA MKA KAMKMKM M或KTKT或KTKTKTKTM或KTKT或KTKTKTKT∞NLL(一般符号)(带磁芯符号)N1L＃/∪NL∪/＃N UV WM3～机绕线型电动机P测量设备，试验设备电流表它励直流电动机电压表续表分类名称图形符号文字符号分类名称图形符号文字符号P测量设备，试验设备有功功率表S控制、记忆、信号电路开关器件选择器行程开关有功电度表压力继电器Q电力电路的开关器件断路器液位继电器隔离开关速度继电器刀熔开关选择开关手动开关接近开关UV WM3～APAMVPVKWPWSQPJKWh PPSPQF SLSLSLSLQSn n SVSVSVQS SAQS QSSQ双投刀开关万能转换开关，凸轮控制器组合开关旋转开关T变压器互感器单相变压器负荷开关自耦变压器R电阻器电阻三相变压器（星形/三角形接线）固定抽头电阻电压互感器电压互感器与变压器图形符号相同，文字符号为TVQS01212SA1234QS TQL T形式1形式2R形式1形式2TR可变电阻电流互感器电位器U调制器变换器整流器频敏变阻器桥式全波整流器S控制、记忆、信号电路开关器件选择器按钮逆变器急停按钮变频器续表分类名称图形符号文字符号分类名称图形符号文字符号V电子管晶体管二极管Y电器操电磁铁三极管电磁吸盘R形式1形式2TARP～URF USB～USBUff12V或YA PN P型NP N型VVYH或晶闸管作的机 械器件 电磁制动器W传输通道，波导，天线导线，电缆，母线 电磁阀天线Z滤波器、限幅器、均衡器、终端设备 滤波器X 端子 插头 插座插头 优选型 其他型限幅器插座优选型 其他型均衡器插头插座 优选型其他型连接片第三节 常用低压电器符号一、 F ：保护类器件阴极侧受控阳极侧受控V VMYBW或或YVW～ZXP其它型优选型ZXS优选型其它型Z其它型X优选型XB接通时断开时1、 FU：熔断器二、Q：开关器件1、QS：刀开关2、QF：断路器三、K：接触器、继电器1、KM：接触器2、继电器⑴、电磁继电器①、KA：中间继电器②、KI：过电流继电器③、KV：电压继电器⑵KT：时间继电器⑶FR：热过载继电器四、T：变压器1、TA：互感器2、TC：电力变压器3、自耦变压器五、S：控制回路中的开关器件1、SA：转换开关2、SB：按钮3、扭子开关4、SQ：行程开关5、SP：压力开关6、ST：温度开关7、SL：液位开关六、H：指示器件1、HA：蜂鸣器2、HL：指示灯●EL：信号灯，图形符号与HL相同。

七、R：电阻器1、RP电位器▲ X：端子▲ M：三相鼠笼式异步电动机DT：电磁阀第四节接线端子标记一、三相交流电路引入线采用L1、L2、L3、N、PE标记，直流系统的电源正、负线分别用L+、L―标记。

二、分级三相交流电源主电路采用三相文字代号U、V、W的前面加上阿拉伯数字1、2、3等来标记。

如1U、1V、1W、2U、2V、2W等。

三、各电动机分支电路各接点标记采用三相文字代号后面加数字来表示，数字中的个位数表示电动机代号，十位数字表示该支路各结点的代号，从上到下按数值大小顺序标记。

如U11表示M1电动机的第一相的第一个节点代号，U21表示M1电动机的第一相的第二个节点代号，以此类推。

四、三相电动机定子绕组首端分别用U1、V1、W1标记，绕组尾端分别用U2、V2、W2标记，电动机绕组中间抽头分别用U3、V3、W3标记。

五、控制电路采用阿拉伯数字编号。

标注方法按“等电位”原则进行，在垂直绘制的电路中，标号顺序一般按自上而下、从左至右的规律编号。

凡是被线圈、触点等元件所间隔的接线端点，都应标以不同的线号。

【思考题】：1、画出断路器图形符号的组成；2、画出变压器图形符号；3、简述文字符号的分类组成。
