CAD中的图层属性设置技巧
CAD中的图层属性设置技巧图层是CAD软件中非常重要的一项功能，通过合理地设置图层属性，我们可以方便地管理和编辑图形元素、控制图层的可见性及打印输出等。
在本篇文章中，我们将探讨一些CAD中的图层属性设置技巧，帮助读者更好地应用CAD软件。
1. 命名规范在CAD软件中，我们可以为每个图层设置一个唯一的名称。
为了方便管理和操作，建议使用有意义的命名规范。
例如，可以按照功能、用途或者专业进行命名，以便于识别和理解。
2. 颜色设置每个图层都可以设置独立的颜色。
通过选择不同的颜色，可以使得图层元素在绘图过程中更加醒目且易于区分。
例如，可以将建筑物的图形元素设置为一种颜色，管道设置为另一种颜色，并与其他要素进行区分。
3. 线型设置除了颜色，我们还可以为图层设置不同的线型。
线型可以定义图形元素的外观效果，如实线、虚线、点线等。
通过选择适当的线型，我们可以根据需要绘制不同类型的图形，使得绘图结果更加准确和直观。
4. 可见性设置图层的可见性设置可以控制图层是否显示在绘图界面中。
在复杂的绘图场景中，不同层次的元素可能会互相遮挡，并影响我们对整体图形的理解和编辑。
通过设置图层的可见性，我们可以根据需要隐藏或显示特定的图层，以保持绘图界面的清晰和易用性。
5. 基于图层的选择在CAD软件中，我们可以通过选择图层来实现对特定元素的选择。
通过设置图层的属性，我们可以将某些元素分配给特定的图层，从而便于后续的编辑和管理。
例如，在绘制建筑图时，我们可以将墙壁的线条分配到“墙体”图层，将门窗的线条分配到“门窗”图层，以便更加方便地编辑和调整。
6. 图层的打印设置除了在绘图界面中控制图层的可见性，我们还可以设置图层的打印属性。
通过选择是否打印某个图层，以及选择图层的打印顺序，我们可以控制打印结果的效果和排列。
这对于需要输出CAD图纸的工程师和设计师来说非常有用，可以确保打印结果的准确性和可读性。
总结：CAD软件中的图层属性设置是一项重要的技巧，它可以帮助我们更好地管理和编辑图形元素，控制图层的可见性及打印输出等。

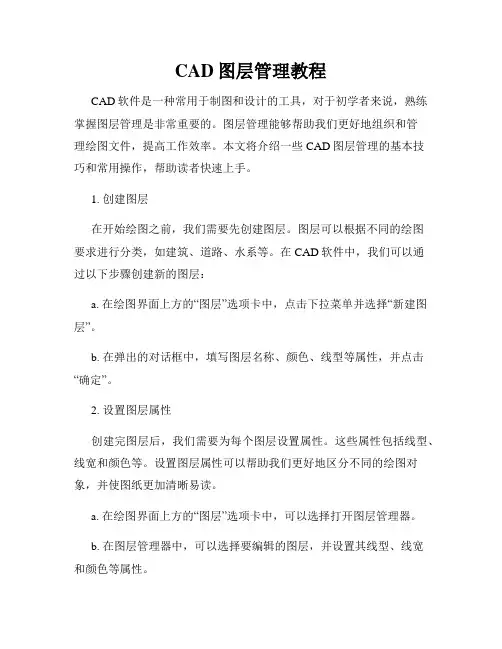

CAD图层管理教程
CAD图层管理教程CAD软件是一种常用于制图和设计的工具，对于初学者来说，熟练掌握图层管理是非常重要的。
图层管理能够帮助我们更好地组织和管理绘图文件，提高工作效率。
本文将介绍一些CAD图层管理的基本技巧和常用操作，帮助读者快速上手。
1. 创建图层在开始绘图之前，我们需要先创建图层。
图层可以根据不同的绘图要求进行分类，如建筑、道路、水系等。
在CAD软件中，我们可以通过以下步骤创建新的图层：a. 在绘图界面上方的“图层”选项卡中，点击下拉菜单并选择“新建图层”。
b. 在弹出的对话框中，填写图层名称、颜色、线型等属性，并点击“确定”。
2. 设置图层属性创建完图层后，我们需要为每个图层设置属性。
这些属性包括线型、线宽和颜色等。
设置图层属性可以帮助我们更好地区分不同的绘图对象，并使图纸更加清晰易读。
a. 在绘图界面上方的“图层”选项卡中，可以选择打开图层管理器。
b. 在图层管理器中，可以选择要编辑的图层，并设置其线型、线宽和颜色等属性。
3. 图层的显示和隐藏CAD软件中，我们可以通过显示和隐藏图层来控制绘图文件中不同图层的显示状态。
这样可以方便我们在绘图过程中只关注需要的图层，提高工作效率。
a. 在绘图界面上方的“图层”选项卡中，可以选择打开图层管理器。
b. 在图层管理器中，我们可以通过勾选/取消勾选图层前的复选框来控制图层的显示/隐藏。
4. 图层的冻结和解冻除了显示和隐藏图层，我们还可以通过冻结和解冻图层来控制其可编辑性。
当我们不需要编辑某个图层时，可以将其冻结，以避免对该图层的误操作。
a. 在图层管理器中，可以选择要冻结的图层，并在右侧的“操作”栏中点击“冻结”按钮。
b. 当需要编辑冻结的图层时，可以再次进入图层管理器，并点击“解冻”按钮。
5. 图层的锁定和解锁除了冻结和解冻图层，我们还可以通过锁定和解锁图层来控制其移动和修改的权限。
当我们需要保护某个图层的内容时，可以将其锁定，防止其被误操作修改。
a. 在图层管理器中，可以选择要锁定的图层，并在右侧的“操作”栏中点击“锁定”按钮。

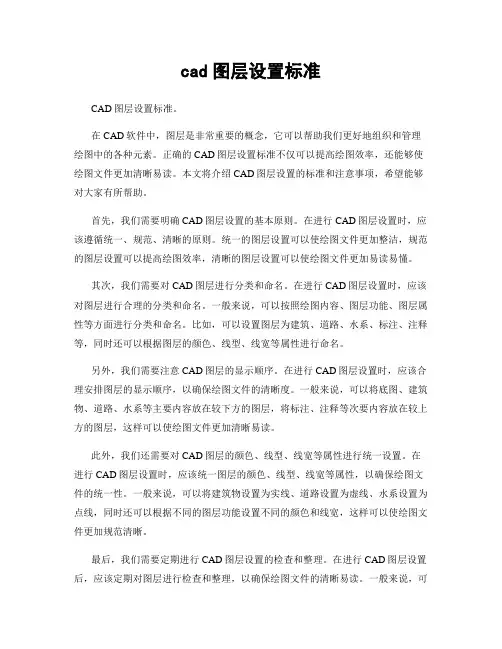

cad图层设置标准
cad图层设置标准CAD图层设置标准。
在CAD软件中，图层是非常重要的概念，它可以帮助我们更好地组织和管理绘图中的各种元素。
正确的CAD图层设置标准不仅可以提高绘图效率，还能够使绘图文件更加清晰易读。
本文将介绍CAD图层设置的标准和注意事项，希望能够对大家有所帮助。
首先，我们需要明确CAD图层设置的基本原则。
在进行CAD图层设置时，应该遵循统一、规范、清晰的原则。
统一的图层设置可以使绘图文件更加整洁，规范的图层设置可以提高绘图效率，清晰的图层设置可以使绘图文件更加易读易懂。
其次，我们需要对CAD图层进行分类和命名。
在进行CAD图层设置时，应该对图层进行合理的分类和命名。
一般来说，可以按照绘图内容、图层功能、图层属性等方面进行分类和命名。
比如，可以设置图层为建筑、道路、水系、标注、注释等，同时还可以根据图层的颜色、线型、线宽等属性进行命名。
另外，我们需要注意CAD图层的显示顺序。
在进行CAD图层设置时，应该合理安排图层的显示顺序，以确保绘图文件的清晰度。
一般来说，可以将底图、建筑物、道路、水系等主要内容放在较下方的图层，将标注、注释等次要内容放在较上方的图层，这样可以使绘图文件更加清晰易读。
此外，我们还需要对CAD图层的颜色、线型、线宽等属性进行统一设置。
在进行CAD图层设置时，应该统一图层的颜色、线型、线宽等属性，以确保绘图文件的统一性。
一般来说，可以将建筑物设置为实线、道路设置为虚线、水系设置为点线，同时还可以根据不同的图层功能设置不同的颜色和线宽，这样可以使绘图文件更加规范清晰。
最后，我们需要定期进行CAD图层设置的检查和整理。
在进行CAD图层设置后，应该定期对图层进行检查和整理，以确保绘图文件的清晰易读。
一般来说，可以删除不必要的图层，合并相似的图层，修改不合理的图层设置，同时还可以根据实际需要进行新图层的设置，这样可以使绘图文件更加整洁规范。
总之，CAD图层设置是绘图过程中非常重要的一环，正确的CAD图层设置标准可以提高绘图效率，使绘图文件更加清晰易读。
CAD中的图层管理和打印设置技巧
CAD中的图层管理和打印设置技巧在CAD的设计过程中，图层管理和打印设置是非常重要的一部分。
良好的图层管理可以使设计更加清晰和易于编辑，而正确的打印设置可以确保设计在纸质上的表现符合预期。
本文将为大家介绍一些CAD中的图层管理和打印设置技巧，希望对大家的设计工作有所帮助。
首先，图层管理。
在CAD软件中，图层是用来组织和控制图形对象的。
通过合理的图层管理，我们可以对设计进行分层，使得每个图层上的对象具有不同的属性，如颜色、线型和线宽等。
这样一来，我们在编辑和修改设计时就可以更加灵活和高效。
在图层管理中，我们需要注意以下几点。
首先，尽量不要使用太多的图层，以免造成混乱。
一般来说，10到20个图层已经足够满足大部分设计需求了。
其次，为每个图层命名，最好能够清楚地反映该图层上对象的特性。
比如，我们可以给包含尺寸的图层取名为“DIM”，给包含文字的图层取名为“TEXT”，这样一来，我们在编辑和查找对象时就更加方便。
另外，要经常进行图层的整理和清理，删除不需要的图层，以保持图层列表的简洁和清晰。
其次，打印设置。
在CAD中，正确的打印设置可以确保设计在纸质上的表现与我们在软件上看到的一致。
下面是一些打印设置的技巧。
首先，要根据纸张大小和设计比例来设置打印区域。
我们可以选择打印整个图纸或者只打印选定区域，具体取决于设计的需要。
其次，设置打印的比例。
通常情况下，我们会将设计缩小到适合纸张大小的比例，以确保设计能够完整地显示在纸上。
另外，要选择合适的打印机和打印机驱动程序，以确保打印质量和速度都符合预期。
最后，要注意打印时的颜色设置。
有些设计中使用了不同颜色的对象，为了节约墨水和提高打印速度，我们可以将这些对象的颜色设置为灰度或者黑白。
总之，图层管理和打印设置是CAD设计中非常重要的一部分。
通过合理的图层管理，我们可以使设计更加清晰和易于编辑；通过正确的打印设置，我们可以确保设计在纸质上的表现符合预期。
希望以上的技巧能够对大家的设计工作有所帮助。

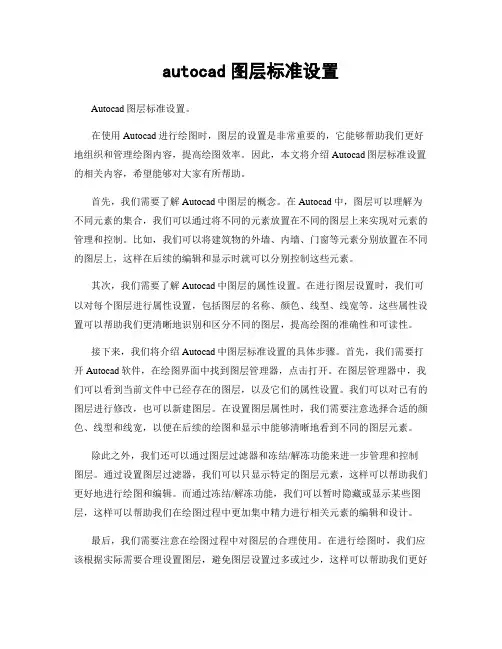

autocad图层标准设置
autocad图层标准设置Autocad图层标准设置。
在使用Autocad进行绘图时，图层的设置是非常重要的，它能够帮助我们更好地组织和管理绘图内容，提高绘图效率。
因此，本文将介绍Autocad图层标准设置的相关内容，希望能够对大家有所帮助。
首先，我们需要了解Autocad中图层的概念。
在Autocad中，图层可以理解为不同元素的集合，我们可以通过将不同的元素放置在不同的图层上来实现对元素的管理和控制。
比如，我们可以将建筑物的外墙、内墙、门窗等元素分别放置在不同的图层上，这样在后续的编辑和显示时就可以分别控制这些元素。
其次，我们需要了解Autocad中图层的属性设置。
在进行图层设置时，我们可以对每个图层进行属性设置，包括图层的名称、颜色、线型、线宽等。
这些属性设置可以帮助我们更清晰地识别和区分不同的图层，提高绘图的准确性和可读性。
接下来，我们将介绍Autocad中图层标准设置的具体步骤。
首先，我们需要打开Autocad软件，在绘图界面中找到图层管理器，点击打开。
在图层管理器中，我们可以看到当前文件中已经存在的图层，以及它们的属性设置。
我们可以对已有的图层进行修改，也可以新建图层。
在设置图层属性时，我们需要注意选择合适的颜色、线型和线宽，以便在后续的绘图和显示中能够清晰地看到不同的图层元素。
除此之外，我们还可以通过图层过滤器和冻结/解冻功能来进一步管理和控制图层。
通过设置图层过滤器，我们可以只显示特定的图层元素，这样可以帮助我们更好地进行绘图和编辑。
而通过冻结/解冻功能，我们可以暂时隐藏或显示某些图层，这样可以帮助我们在绘图过程中更加集中精力进行相关元素的编辑和设计。
最后，我们需要注意在绘图过程中对图层的合理使用。
在进行绘图时，我们应该根据实际需要合理设置图层，避免图层设置过多或过少，这样可以帮助我们更好地管理和控制绘图内容。
另外，我们还需要定期对图层进行整理和清理，删除不必要的图层，以保持文件的清晰和整洁。

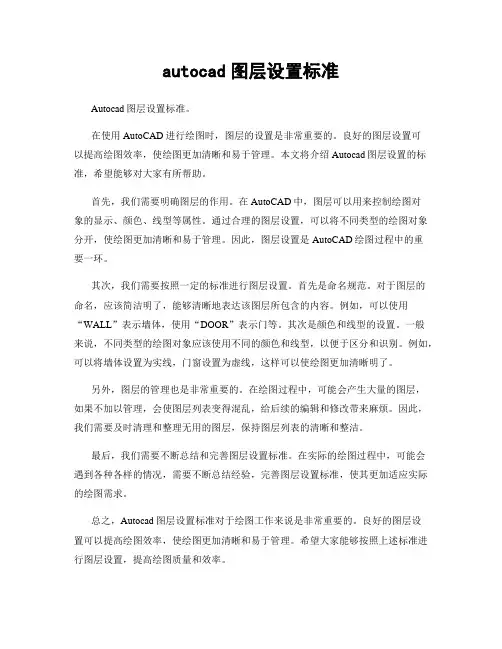

autocad图层设置标准
autocad图层设置标准Autocad图层设置标准。
在使用AutoCAD进行绘图时，图层的设置是非常重要的。
良好的图层设置可以提高绘图效率，使绘图更加清晰和易于管理。
本文将介绍Autocad图层设置的标准，希望能够对大家有所帮助。
首先，我们需要明确图层的作用。
在AutoCAD中，图层可以用来控制绘图对象的显示、颜色、线型等属性。
通过合理的图层设置，可以将不同类型的绘图对象分开，使绘图更加清晰和易于管理。
因此，图层设置是AutoCAD绘图过程中的重要一环。
其次，我们需要按照一定的标准进行图层设置。
首先是命名规范。
对于图层的命名，应该简洁明了，能够清晰地表达该图层所包含的内容。
例如，可以使用“WALL”表示墙体，使用“DOOR”表示门等。
其次是颜色和线型的设置。
一般来说，不同类型的绘图对象应该使用不同的颜色和线型，以便于区分和识别。
例如，可以将墙体设置为实线，门窗设置为虚线，这样可以使绘图更加清晰明了。
另外，图层的管理也是非常重要的。
在绘图过程中，可能会产生大量的图层，如果不加以管理，会使图层列表变得混乱，给后续的编辑和修改带来麻烦。
因此，我们需要及时清理和整理无用的图层，保持图层列表的清晰和整洁。
最后，我们需要不断总结和完善图层设置标准。
在实际的绘图过程中，可能会遇到各种各样的情况，需要不断总结经验，完善图层设置标准，使其更加适应实际的绘图需求。
总之，Autocad图层设置标准对于绘图工作来说是非常重要的。
良好的图层设置可以提高绘图效率，使绘图更加清晰和易于管理。
希望大家能够按照上述标准进行图层设置，提高绘图质量和效率。
以上就是关于Autocad图层设置标准的介绍，希望对大家有所帮助。
如果有任何疑问或者建议，欢迎大家留言交流。
祝大家在AutoCAD绘图过程中取得更好的效果！。
设置cad画图图层的方法步骤详解
设置cad画图图层的方法步骤详解CAD文件怎么进行图层设置,在CAD图形设计中,图层设置是一个很重要的部分。
下面店铺给大家整理了更多关于设置cad画图图层的方法，希望大家喜欢。
设置cad画图图层的方法图层设置标准:设置cad画图图层的技巧：1、轮廓线——蓝色——连续粗实线——0.15mm2、粗实线——白色——连续粗实线——0.3mm3、尺寸线——绿色——连续细实线——0.05mm4、剖面线——青色——连续细实线——0.05mm5、中心线——红色——细点画线——0.05mm6、内隐藏线——粉红——细虚线——0.15mm当我们需要绘图时,可能很多人直接就开始画图,但这种做法需要斟酌。
更应该的是首先进行各种设置,包括图层、线形、字体、标注等等。
这项工作是非常必要的,只有各项设置合理了,才能为我们接下来的绘图工作打下良好的基础,才有可能使接下来更容易做到“清晰”、“准确”、“高效”。
图层设置的原则：图层。
图层的定义,是整个CAD软件最为关键的设置,而实际上真正能把图层设置地清晰有条理的人并不多。
第一,在够用的基础上越少越好。
不管是什么专业、什么阶段的图纸,图纸上所有的图元可以按照一定的规律来组织整理。
比如说,建筑专业的平面图,就按照柱、墙、轴线、尺寸标注、一般汉字、门窗看线、家具等来定义图层,然后在画图的时候,分别应该在哪个类别的,就把该图元放到相应得图层中去。
只要图纸中所有的图元都能有适当的归类办法了,那么图层设置的基础就搭建好了。
但是,图元分类是不是越细越好呢?也不尽然。
因此,图层设置的第一原则是在够用的基础上越少越好。
两层含义:1.够用;2.精简。
根据自己的专业的情况不一样,可以自己琢磨,适合自己的才是最合理的。
第二,0层的使用。
很多人喜欢在0层上画图,因为0层是默认层,白色是0层的默认色,因此,有时候看上去,屏幕上白花花一片。
这样做不可取。
不建议在0层上是随意画图。
而建议用来定义块。
定义块时,先将所有图元均设置为0层(有特殊时除外),然后再定义块。
CAD中的图层管理和属性设置方法
CAD中的图层管理和属性设置方法在CAD软件中，图层管理和属性设置是非常重要的工作，它们能够帮助我们更好地组织和控制绘图过程中的各个元素。
本文将为大家介绍一些CAD中图层管理和属性设置的方法和技巧。
首先，我们来了解一下CAD中的图层管理。
图层管理是指对绘图中的各个元素进行分类和控制的过程。
通过图层管理，我们可以将绘图中的不同元素分别放置在不同的图层上，以便更好地控制和编辑它们。
在CAD中，我们可以通过以下几个步骤来进行图层的管理：1. 创建图层：打开CAD软件后，点击图层管理器，选择新建图层，然后输入图层名称和颜色等属性信息，最后点击确定。
2. 设置图层属性：通过双击图层管理器中的图层，我们可以对图层进行属性设置，包括线型、线宽、可见性等。
根据绘图的需要，我们可以灵活地调整这些属性。
3. 管理图层显示：通过图层管理器中的可见性选项，我们可以选择显示或隐藏不同的图层。
这样可以方便我们查看和编辑特定图层上的元素。
此外，CAD中还有一些其他的图层管理技巧，例如图层的冻结和锁定功能。
冻结图层意味着该图层上的元素将被隐藏，而锁定图层则是指该图层上的元素不能被编辑。
这些功能能够更好地帮助我们在绘图过程中进行控制和管理。
接下来，我们来了解一下CAD中的属性设置方法。
属性设置是指对绘图中的元素进行属性赋值的过程，包括颜色、线型、线宽等。
在CAD中，我们可以通过以下几个步骤来进行属性设置：1. 选择对象：首先，我们需要选择要设置属性的对象。
可以通过鼠标单击或框选的方式来选择。
2. 打开属性编辑器：在CAD界面上方的属性编辑器中，我们可以看到对象的属性列表。
3. 设置属性值：通过属性编辑器，我们可以设置对象的各种属性值，例如颜色、线型、线宽等。
可以通过下拉菜单或手动输入数值来设置。
4. 应用属性：设置完属性值后，我们点击应用或确定按钮，即可将属性值应用到所选择的对象上。
值得注意的是，在进行属性设置时，我们可以使用属性赋值工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一，关于0层的使用很多同事喜欢在0层上画图，因为0层是默认层，白色是0层的默认色，因此，有时候看上去，显示屏上白花花一片。
这样做，绝对不可取。
0层上是不可以用来画图的，那0层是用来做什么的呢？是用来定义块的。
定义块时，先将所有图元均设置为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。
第二，在够用的基础上图层是越少越好不管是什么专业，什么阶段的图纸，图纸上所有的图元可以用一定的规律来组织整理。
比如说，建筑专业的图纸，就平面图而言，可以分为：柱、墙、轴线、尺寸标注、一般标注、门窗看线、家具等。
也就是说，建筑专业的平面图，就按照柱、墙、轴线、尺寸标注、一般汉字、门窗看线、家具等来定义图层，然后，在画图的时候，分别应该在哪个类别的，就把该图元放到相应得图层中去。
只要图纸中所有的图元都能有适当的归类办法了，那么图层设置的基础就搭建好了。
但是，图元分类是不是越细越好呢？不对。
比如说，建筑平面图上，有门和窗，还有很多台阶、楼梯等的看线，那是不是就分成门层、窗层、台阶层、楼梯层呢？不对。
图层太多的话，会给我们接下来在绘制过程中反而造成不便。
就像门、窗、台阶、楼梯，虽然不是同一类的东西，但又都属于看线，那么就可以用同一个图层来管理。
因此，图层设置的第一原则是在够用的基础上越少越好。
两层含义，1、够用；2、精简。
每个专业的情况不一样，大家可以自己琢磨，怎么样是相对最合理的。
第三，图层颜色的定义图层的设置有很多属性，除了图名外，还有颜色、线形、线宽等。
我们在设置图层时，就要定义好相应的颜色、线形、线宽。
现在很多同事在定义图层的颜色时，都是根据自己的爱好，喜欢什么颜色就用什么颜色，这样做并不合理。
图层的颜色定义要注意两点，一是不同的图层一般来说要用不同的颜色。
这样做，我们在画图时，才能够在颜色上就很明显的进行区分。
如果两个层是同一个颜色，那么在显示时，就很难判断正在操作的图元是在哪一个层上。
图层颜色定义的第二点是，颜色的选择应该根据打印时线宽的粗细来选择。
打印时，线形设置越宽的，该图层就应该选用越亮的颜色；反之，如果打印时，该线的宽度仅为0.09mm，那么该图层的颜色就应该选用8号或类似的颜色。
为什么要这样？这样可以在屏幕上就直观的反映出线形的粗细。
举个例子，大家看附图。
柱子层（ZU）和墙层（WA）打印出来是最粗的，那么一个用黄色，一个用青色，这两个颜色在AUTOCAD中是比较亮的。
填充层（h）和家具层（fur）在打印时线宽定义为0.13mm，那么，在选择颜色时，也用较暗的8号和83号色。
这样做的好处，大家在使用中，慢慢体会。
另外，白色是属于0层和DEFPOINTS层的，我们不要让其它层使用白色。
第四，线形和线宽的设置在图层的线形设置前，先提到LTSCALE这个命令。
一般来说，LTSCALE的设置值均应设为1，这样在进行图纸交流时，才不会乱套。
常用的线形有三种，一是Continous连续线，二是ACAD_IS002W100点划线，三是ACAD_IS004W100虚线。
象以前14版CAD时用到的hidden、dot等，不建议大家使用。
线宽的设置又有讲究了。
一张图纸是否好看、是否清晰，其中重要的一条因素之一，就是是否层次分明。
一张图里，有0.13的细线，有0.25的中等宽度线，有0.35的粗线，这样就丰富了。
打印出来的图纸，一眼看上去，也就能够根据线的粗细来区分不同类型的图元，什么地方是墙，什么地方是门窗，什么地方是标注。
因此，我们在线宽设置时，一定要将粗细明确。
如果一张图，全是一种线宽还能够用马马虎虎看得过去来形容的话，门窗线比墙线还粗就可以说是错误了。
另外还有一点，我们要注意。
现在我们打图有两种规格，一是按照比例打印，这时候，我们的线宽可以用0.13\0.25\0.4这种粗细规格。
如果我们是不按照比例打印A3规格，这时候线宽设置要比按比例的小一号0.09\0.15\0.3，这样才能使小图看上去清晰分明。
图层设置时，主要有以上几方面要注意的地方。
另外，在画图时，也还有一点要注意，就是所有的图元的各种属性都尽量跟层走。
不要这根线是WA层的，颜色却是黄色，线形又变成了点划线。
尽量保持图元的属性和图层的一致，也就是说尽可能的图元属性都是Bylayer。
这样，有助于我们图面的清晰、准确和效率的提高cad图层等各种技巧！该帖被浏览了4464次|回复了42次大家在cad使用中经常要使用图层管理，express tool的几个图层管理命令大大提高了图层管理的便捷程度。
其实这些命令都同样在acad.pgp文件中设置快捷键，直接键盘操作。
个人设置如下：xc,*layiso（只显示选中的层）bx,*layuniso（在执行xc后，恢复原来显示的层）gc,*layoff（关闭层）layon（打开所有图层）fc,*layfrz（冻层）sc,*laylck（锁层）vc,*layulk（解锁锁定的层）cd,*copym（多重copy）假设要选择某建筑一层图面上的所有风机盘管并copy到2～3层，输入xc后，选择风机盘管层，图面上只有风机盘管，即可执行选择。
选择后输入bx，图面所有层重新显示。
输入cd执行copym，提示选择对象时输入p，选择上一个选择组，上次选择的所有风机盘管被重新选中。
即可执行复制。
（注：上面这些层的操作多以汉语拼音设定，如xc为显层，bx不显，gc，关层；其中还夹有英文，fc（freeze层），cd（copy多次）等，这样设置目的是在方便记忆的前提下让所以快捷命令出现在左手键盘键，方便右手习惯者右手鼠标，左手键盘操作。
）类似的，其他插件，如果有命令也可以设置进acad.pgp，如天正暖通软件，个人设置如下：;;风管fg,*FFGHZ（绘制方风管）fa,*dcfl（FlAnge，点插法兰，不使用FL是方便左手操作）cg,*fclzg（侧联支管，cg侧管）3t,*Fg34t（3，4通）;;阀门zf,*useblk（造阀门）sf,*cnfmdy（水阀）ff,*ktfmdy（风阀）fk,*ktfkdy（风口）dwg格式cad特有格式AutoCAD的图层非常重要，充分利用图层的功能可以提高制图的速度及修改的灵活性。
AutoCAD的图层集成了颜色、线型、线宽、打印样式及状态。
通过不同的图层名称设置各不同的样式以方便制图过程中对不同样式的引用。
它就如Words中的样式(Words的样式集成了字型、段落格式等)。
在实际的工程制图中，中心线必须使用点划线，不可见的轮廓用的是虚线，轮廓线用的是粗实线，标注线用的是细实线，在些辅助线不必进行打印，还有，在图形中为区别不同的用途的线，一般都采用不同颜色来区分。
这些都必须去设置对象的相应属性。
如果你将不同的设置做为图层保存起来，你就可以通过更换当前图层以使所绘制的对象产生与当前图层设置相同的样式。
由于AutoCAD不象Words可顺序，所以图层的设置显得更加重要。
在明经模板图中，你如果要绘制产品的轮廓经，你就可以更换到第7层，则所绘制出的对象为白色粗实线，如绘制中心线则可转换到第1层，则所绘制出的对象为红色细点划线，进行标注尺寸时，转换到第3层就可以，所标注出来的尺寸就为绿色比较细实线，这样就非常方便，也一目了然。
关于图层的设置方法，你可查看“图层的设置”，如果要下载本站提供的模板图，请进入“下载中心”的“相关资源”。
利用图层的三种状态(关闭、冻结和锁定)可方便图形的绘制及修改。
如在填充阴影线时你可关闭或冻结中心线层及虚线层，则填充区域可一次点中。
在标注尺寸时，你可关闭或阴影线层，以防止因太多对象而捕捉出错。
如果你想复制零件但又不想复制其标注尺寸，你可将标注层关闭，再进行复制。
这些都可以大大提高制图的效率。
制图时，你也可设置一个辅助的图层，在制图过程中，该图层是可见的，但又不希望它被打印出来，则可以选择其打印状态为不打印(R14版中你必须关闭图层才能达到不打印该图层)。
对于初学者，一定要学好图层的设置及应用，这样就不必为每一新增的对象设置其属性，也方便图形的组织和管理。
删除CAD中的顽固图层？方法1：选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。
方法2：将无用的图层关闭，全选，COPY粘贴至一新文件中，那些无用的图层就不会贴过来。
如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。
方法3：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。
方法4：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另存为，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中点工具-选项-DXF选项，再在选择对象处打钩，点确定，接着点保存，就可选择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看，你会发现你不想要的图层不见了。
CAD图层的设置图层是AutoCAD中很重要的一个组成部分。
很难想象如果没有图层格式，AutoC AD将会是怎样的，但对于初学者，往往把图层的重要性给忽略了。
在图层管理器的对话中，图层的各种格式一目了然，对于AutoCAD本身提供的模板，图层只有一个“0”图层，它的各种设置都是默认值。
为了新建图层，你可以点取右上角的“新建”，图层列表就会出现“图层1”的新图层，随后，你就可以通过对话框下侧的详细资料更改图层的名称、颜色、线宽、线型、打印样式以及图层的各种状态。
为区分不同的图层，你除了给图层起不同的名称外，一般颜色也可以选择不同。
图层的三种状态(关闭、冻结和锁定)所产生的效果简述如下：图层的关闭：关闭图层即相应图层上的对象不显示出来(打印时也不会出现)。
图层的冻结：冻结图层即相应图层上的对象虽然能显示在图形中，但不能选择，也不能修改，同时也不能利用该图层上的对象作为参考对象进行操作(无法捕捉到该图层上的对象)。
图层的锁定：锁定图层即相应图层上的对象能够显示出来，能够选择该图层上的对象，但不能对该图层上的对象进行修改。
由于能够选择到图层上的对象，所以能利用该图层上的对象作为参考对象进行操作(即能利用对象捕捉功能捕捉到该图层上的对象)。
对于机械的图纸，所设置的图层及作用如下：中心线层：细线点划线阴影线层：细线连续线标注线层：细线连续线虚线层：细线虚线双点划线层：细线双点划线零件轮廓线层：粗线连续线螺纹线层：细线连续线对话框中所列出的为本站提供的模板图形所设置好的各种图层，该模板文件在“工具下载”中的“其它工具”中可以找到。
