剪力墙钢筋详解
剪力墙的钢筋计算
剪力墙的钢筋计算剪力墙是指由墙体承担剪力的一种结构元素，主要承担建筑物在水平方向的剪力传递和抗剪能力。
在进行剪力墙的钢筋计算时，需要考虑墙体受力、钢筋数量和布置、钢筋直径和间距等因素。
一、剪力墙的受力分析剪力墙主要受到水平荷载的作用，根据建筑结构的特点以及设计要求，计算得到剪力墙所受到的剪力大小。
剪力墙的受力分析要考虑结构所处的地震烈度、楼层高度、建筑材料等因素，并结合设计规范进行计算。
二、钢筋数量计算根据剪力墙的受力大小，可以计算出所需要的钢筋总面积。
剪力墙的钢筋数量通常按照钢筋配筋率进行计算。
具体计算公式如下：As = (V / (ρ × fy)) × 10^3其中，As为所需钢筋总面积（mm²），V为剪力大小（kN），ρ为钢筋配筋率，fy为钢筋的屈服强度。
三、钢筋布置根据设计要求和钢筋配筋率，可以计算出每层剪力墙所需的钢筋数量，然后根据剪力墙的高度和钢筋直径计算出每个截面所需的钢筋根数。
钢筋应尽量均匀分布在截面内，并注意与封闭壁等其他构件的联接。
四、钢筋直径和间距根据设计规范和结构要求，可以确定剪力墙所需的钢筋直径和间距。
一般情况下，剪力墙的钢筋直径应在12-40mm范围内，钢筋间距应根据构造要求进行设计。
五、验算完成钢筋配筋后，需要进行验算以确保设计符合要求。
验算包括钢筋受力验证、截面尺寸验证等。
主要通过计算各个截面的受力和变形情况，检查是否满足设计要求。
在进行剪力墙的钢筋计算时，需要根据具体的设计要求和结构特点进行综合考虑。
只有满足结构的受力和强度要求，才能确保剪力墙的安全可靠。
剪力墙的钢筋计算设置介绍

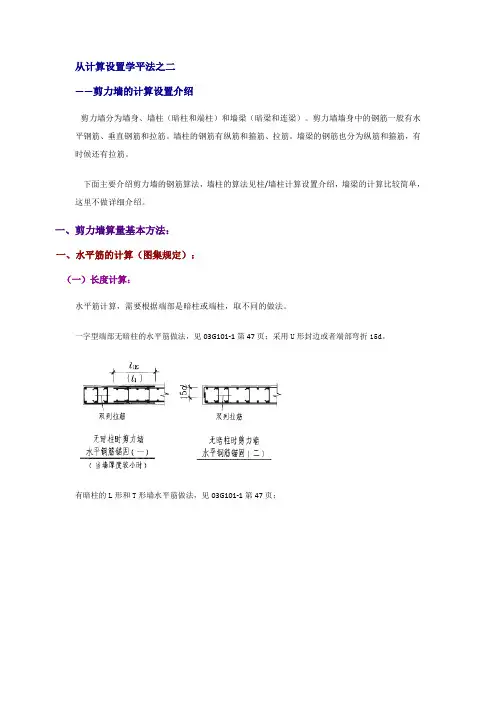

从计算设置学平法之二——剪力墙的计算设置介绍剪力墙分为墙身、墙柱（暗柱和端柱）和墙梁（暗梁和连梁）。
剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。
墙柱的钢筋有纵筋和箍筋、拉筋。
墙梁的钢筋也分为纵筋和箍筋，有时候还有拉筋。
下面主要介绍剪力墙的钢筋算法，墙柱的算法见柱/墙柱计算设置介绍，墙梁的计算比较简单，这里不做详细介绍。
一、剪力墙算量基本方法：一、水平筋的计算（图集规定）：（一）长度计算：水平筋计算，需要根据端部是暗柱或端柱，取不同的做法。
一字型端部无暗柱的水平筋做法，见03G101-1第47页；采用U形封边或者端部弯折15d。
有暗柱的L形和T形墙水平筋做法，见03G101-1第47页；有端柱的墙水平筋做法，见03G101-1第47页。
（二）根数计算：根数=（墙高-起步）/间距+1，扣洞口。
二、垂直筋的计算：（一）长度计算：1、基础层：插筋长度=露出长度（按规范计算，见计算设置第20项）+搭接长度+基础厚度-保护层+弯折（按规范取，见计算设置第21项）垂直筋长度=层高-本层露出长度+上层露出长度，见03G101-1第48页。
2、中间层：垂直筋长度=层高-本层露出长度+上层露出长度，见03G101-1第48页，同上图。
3、顶层：垂直筋长度=墙高-本层露出长度-节点高+锚固，见03G101-1第48页。
（二）根数计算：根数=（净长-起步）/间距+1，扣洞口。
三、拉筋的计算：（一）长度计算：墙身范围内拉筋长度=bw(墙厚)-2*保护层+2*拉筋弯勾长度+拉筋调整长度边框梁范围内拉筋长度=hb(边框梁截面宽度)-2*保护层+2*拉筋弯勾长度+拉筋调整长度（二）根数计算：1、计算拉筋应扣除连梁、洞口范围；2、当墙上有暗梁、边框梁时，且暗梁、边框梁输入了拉筋时，则需要扣除暗梁、边框梁的范围；3、当墙上有暗梁、边框梁时，且暗梁、边框梁没有输入拉筋时，则不扣除暗梁、边框梁的范围，同时边框梁范围的拉筋长度应根据边框梁的截面宽度进行计算；4、计算拉筋数量时，还需要根据节点设置中拉筋的布置方式进行排列计算；拉筋双向布置计算方法：1、N=ceil（墙净面积/拉筋面积）+12、拉筋面积=S1*S2拉筋梅花布置一计算方法：1、N=2*[ceil（墙净面积/拉筋面积）+1]二、软件计算设置：一、公共设置项：2.纵筋搭接接头错开百分率：提供四种选项。
剪力墙平法识图—剪力墙梁钢筋构造
4.4.1 剪力墙连梁钢筋构造
2.连梁的箍筋构造
4.4.1 剪力墙连梁钢筋构造
3.连梁的侧面纵筋和拉筋构造
剪力墙连梁是上下楼层门窗洞口之间的那部分墙体，是一种特殊的深 梁，因此连梁截面较高，连梁的侧面应设置纵向构造钢筋。当设计未注写 时，墙身水平分布钢筋可作为连梁的侧面纵筋在连梁范围内拉通连续配置。
连梁的拉筋直径规定为：当梁宽≤350mm时为6mm；当梁宽>350mm时 为8mm。拉筋间距为2倍箍筋间距，竖向沿侧面水平筋“隔一.4 剪力墙梁钢筋构造
4.4.1 剪力墙连梁钢筋构造
剪力墙连梁（LL）的 钢筋种类包括上部纵筋、 下部纵筋、箍筋、拉筋、 侧面纵筋等，并在剪力墙 梁表中进行标注，见下表 示例。
4.4.1 剪力墙连梁钢筋构造
1.连梁的纵筋构造 剪力墙连梁有端部洞口、中间单洞口、中间双洞口三种情况。 连梁以暗柱或端柱为支座，连梁纵向钢筋的锚固起点应当从暗柱或 端柱的边缘算起。
剪力墙身竖向钢筋构造详图
剪力墙钢筋详解
剪力墙钢筋详解在建筑结构中，剪力墙扮演着至关重要的角色，而剪力墙中的钢筋更是其稳固性和承载能力的关键所在。
接下来，让我们一起深入了解一下剪力墙钢筋的方方面面。
剪力墙，顾名思义，是一种能够承受风荷载或地震作用引起的水平力的墙体。
为了使其具备足够的强度和抗震性能，钢筋的配置和布置就显得尤为重要。
首先，我们来谈谈剪力墙钢筋的种类。
一般来说，剪力墙中常见的钢筋包括纵向钢筋、横向钢筋和箍筋。
纵向钢筋主要承受拉力和压力，沿着墙体的长度方向布置。
横向钢筋则主要用于约束混凝土，增强墙体的抗剪能力，它们垂直于纵向钢筋分布。
箍筋通常用于固定纵向钢筋和横向钢筋的位置，提高钢筋骨架的整体性。
纵向钢筋的配置数量和直径是根据剪力墙所承受的荷载以及设计要求来确定的。
在设计过程中，需要考虑到墙体的高度、宽度、混凝土强度等多个因素。
一般来说，较高的剪力墙需要配置更多、直径更大的纵向钢筋，以确保其在受力时不会发生过大的变形或破坏。
横向钢筋的间距和直径同样有严格的要求。
间距过小会增加施工难度和成本，间距过大则可能导致混凝土开裂。
通常，横向钢筋的间距会根据墙体的厚度和受力情况进行合理的设置。
箍筋的作用不可小觑。
它不仅能够固定钢筋骨架，还能在一定程度上提高墙体的延性和抗震性能。
箍筋的形式和间距也需要按照设计规范进行布置。
接下来，说说剪力墙钢筋的布置方式。
纵向钢筋通常均匀分布在墙体的两侧，以保证墙体在两个方向上的受力性能均衡。
横向钢筋则与纵向钢筋相互垂直交织，形成一个坚固的钢筋网。
在剪力墙的端部和转角处，钢筋的布置会更加密集。
这是因为这些部位往往是受力较为集中的区域，需要更强的钢筋来承受和传递荷载。
钢筋的连接方式也有多种，常见的有焊接、机械连接和绑扎连接。
每种连接方式都有其适用的条件和要求，例如焊接连接的质量要求较高，机械连接则适用于直径较大的钢筋。
在施工过程中，确保剪力墙钢筋的位置准确和保护层厚度符合要求是至关重要的。
如果钢筋位置偏差过大，可能会影响墙体的受力性能；而保护层厚度不足则可能导致钢筋过早锈蚀，降低墙体的使用寿命。
剪力墙身水平钢筋构造详图
剪力墙钢筋计算详解
剪力墙钢筋计算详解在建筑结构中，剪力墙是一种重要的抗侧力构件，能够有效地抵抗水平荷载，如地震作用和风荷载。
而剪力墙钢筋的计算则是确保剪力墙结构安全性和稳定性的关键环节。
接下来，咱们就详细地说一说剪力墙钢筋的计算。
剪力墙的钢筋主要包括竖向钢筋、水平钢筋和拉筋。
先说竖向钢筋。
竖向钢筋的作用主要是承受剪力墙在竖向荷载下产生的压力和弯矩。
计算竖向钢筋时，需要先确定剪力墙的受力情况。
一般来说，根据剪力墙的高度和受力特点，可以将其分为底部加强区和非底部加强区。
在底部加强区，由于受到的地震作用较大，竖向钢筋的配筋率通常会有所增加。
计算竖向钢筋的数量，需要考虑剪力墙的轴压力设计值、混凝土抗压强度、钢筋抗压强度等因素。
通过这些参数，可以利用相关的计算公式算出所需的竖向钢筋面积，然后根据钢筋的直径和间距进行配置。
非底部加强区的竖向钢筋计算相对较为简单，但也需要考虑轴压力和弯矩的影响。
在实际计算中，要根据具体的设计规范和要求进行。
再来说水平钢筋。
水平钢筋主要用于抵抗剪力墙在水平荷载作用下产生的剪力。
水平钢筋的间距通常较小，以保证剪力墙的抗剪性能。
计算水平钢筋时，要先确定水平剪力的设计值。
这个值的确定需要考虑地震作用、风荷载以及结构的自振特性等因素。
然后，根据混凝土的抗剪强度和水平钢筋的抗拉强度，计算出所需的水平钢筋面积。
在配置水平钢筋时，还要注意钢筋的间距不能超过规范规定的最大值，以确保剪力墙在各个部位都能有效地抵抗剪力。
除了竖向钢筋和水平钢筋，拉筋在剪力墙中也起着重要的作用。
拉筋的主要作用是将竖向钢筋和水平钢筋拉结在一起，形成一个整体的钢筋骨架，增强剪力墙的整体性和稳定性。
拉筋的计算相对简单，主要是根据竖向钢筋和水平钢筋的间距以及设计要求来确定拉筋的间距和直径。
在实际的工程设计中，剪力墙钢筋的计算还需要考虑很多其他因素。
比如，剪力墙的形状和尺寸、洞口的位置和大小、边缘构件的设置等等。
对于形状不规则的剪力墙，可能需要采用有限元分析等方法来精确计算钢筋的受力情况。
剪力墙钢筋详解(2024)
引言概述：剪力墙是建筑结构中的一种重要承载组件，通过抵抗水平地震力和风力荷载来保护建筑物的安全。
在剪力墙的设计和施工中，钢筋起着关键的作用。
本文将详细阐述剪力墙钢筋的设计和施工，包括钢筋的选择、布置和连接方法等。
正文内容：1.钢筋选择：1.1强度等级：根据相关设计规范和结构要求，选择适当的钢筋强度等级。
1.2直径选择：根据剪力墙的尺寸和受力要求，选择合适的钢筋直径，通常采用直径为12mm至32mm的钢筋。
1.3型号选择：根据剪力墙的具体受力情况和设计要求，选择合适的钢筋型号，如HRB400、HRB500等。
2.钢筋布置：2.1基本原则：钢筋布置应满足构造要求和规范规定，确保剪力墙的整体性能。
2.2水平钢筋布置：在剪力墙的水平方向上，通过布置水平钢筋来抵抗水平地震力和风力荷载。
2.3竖向钢筋布置：在剪力墙的竖向方向上，通过布置竖向钢筋来抵抗竖向地震力和垂直荷载。
2.4弯曲钢筋布置：在剪力墙的门窗洞口、开口等处，通过布置弯曲钢筋来保持剪力墙的完整性。
2.5交错钢筋布置：在剪力墙的不同水平层之间，通过交错布置钢筋来提高抗震性能。
3.钢筋连接：3.1焊接连接：适用于直径较大的钢筋连接。
3.2扭剪连接：适用于直径较小的钢筋连接。
3.3套筒连接：适用于钢筋连接需求频繁的剪力墙。
3.4螺栓连接：适用于需要可拆卸的钢筋连接。
3.5立柱连接：剪力墙与剪力墙之间的连接通常采用立柱连接，确保整体结构的稳定性。
4.施工要点：4.1钢筋加工：钢筋必须按照设计要求进行切割、弯曲和焊接等加工，确保钢筋的几何尺寸和力学性能。
4.2钢筋安装：钢筋必须按照设计图纸和施工要求进行正确的安装，避免错位和错漏。
4.3钢筋固定：钢筋必须通过适当的固定措施，如焊接、绑扎、套筒等，确保其在混凝土中的位置和稳定性。
4.4钢筋保护：施工过程中，要注意保护钢筋免受腐蚀和损坏，以保证剪力墙的长期使用性能。
4.5连接质量控制：钢筋连接时，要严格控制焊接质量和连接强度，确保连接的可靠性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章剪力墙钢筋计算在计算剪力墙钢筋时，需要考虑以下几个问题：（图18）1、剪力墙需要计算哪些钢筋剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。
2、计算剪力墙墙身钢筋需要考虑以下几个因素：基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响.。
（图18）一、墙身竖向筋计算当筏板基础＞2000mm时：基础插筋长度＝基础高度/2-保护层+基础弯折a++伸出基础顶面外露长度+与上层钢筋连接(如采用焊接时，搭接长度为0)04G101－3P45墙插筋构造二图20基础插筋（基础主梁中）当基础梁底与基础板底一平时：基础插筋长度＝基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接04G101－3P32墙竖向钢筋插筋构造注：如采用焊接时，搭接长度为0图21当基础梁顶与基础板顶一平时：基础插筋长度＝基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接图22（图19）（图20）（图21）（图22）钢筋部位及其名称计算公式说明附图中间层竖向钢筋长度＝层高－露出本层的高度+伸出本层楼面外露长度+与上层钢筋连接04G101-3P48注：如采用焊接时，搭接长度为0图24图25（图24）（图25）钢筋部位及其名称计算公式说明附图顶层竖向钢筋长度＝层高－露出本层的高度－板厚+锚固lae(la)04G101-3P48图26（图26）二、墙身水平筋计算钢筋部位及其名称计算公式说明附图内侧钢筋长度＝墙长－保护层+15d－保护层+15d 03G101-1P47剪力墙钢筋配置若多于两排，中间排水平筋端部构造同内侧钢筋(03G101-1P47注5)图27外侧钢筋外侧钢筋连续通过，则水平筋伸至墙对边，长度＝墙长－2*保护层03G101-1P47根数基础层：在基础部位布置间距小于等于500且不小于两04G101-3P32、45道水平分布筋与拉筋楼层：(层高－水平分布筋间距)/间距+103G101-1P47（图27）三、墙身拉筋计算钢筋部位及其名称计算公式说明附图拉筋长度＝墙厚－2*保护层+max(75+，*2+2d04G101-3P48图28根数＝(墙面积－门洞总面积－暗柱所占面积－暗梁面积－连梁所占面积)/(横向间距*纵向间距)当剪力墙竖向钢筋为多排布置时，拉筋的个数与剪力墙竖向钢筋的排数无关。
图29图30（图28）（图29）（图30）剪力墙墙柱包括约束边缘暗柱YAZ、约束边缘端柱YDZ、约束边缘翼墙柱YYZ、约束边缘转角柱YJZ、构造边缘暗柱GAZ、构造边缘端柱GDZ、构造边缘翼墙柱GYZ、构造边缘转角柱GJZ（GB50010-2002P195、196、03G101-1P18、49、50）、非边缘暗柱AZ和扶壁柱FBZ共十类，在计算钢筋工程量时，只需要考虑为端柱和暗柱即可。
1、纵筋计算（03G101-1P12、18、49、50）由于剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成，因此暗柱纵向钢筋构造同墙身竖向筋。
（03G101-1P48）。
钢筋部位及其名称计算公式说明附图暗柱钢筋基础插筋长度同剪力墙身04G101-3P32、45中间层钢筋如图03G101-1P49、50图31顶层构造：同剪力墙竖向钢筋顶层构造03G101-1P48图26所有暗柱纵向钢筋搭接范围内的箍筋间距要求同(03G101-1P40)注的第2条，即：当柱纵筋采用搭接连接时，应在柱纵筋搭接长度范围内均按≤5d(d为搭接钢筋较小直径)及≤100的间距加密箍筋。
03G101-1P40图13（图31）通常情况下端柱、小墙肢(截面高度不大于截面厚度3倍的矩形截面独立墙肢)的竖向钢筋与箍筋构造与框架柱相同，其中抗震竖向钢筋构造详见03G101－1P36至P38页，箍筋构造详见P40；非抗震竖向箍筋构造详见03G101－1P42至P44页，箍筋构造详见P45页。
（03G101-1P48）六、剪力墙端为暗柱钢筋计算钢筋部位及其名称计算公式说明附图墙端为暗柱水平筋L形：外侧钢筋长度＝墙长-保护层；内侧钢筋长度＝墙长-保护层+15*d*2。
当外侧钢筋有连续通过节点和搭接通过两种节点构造要求，水平筋通常布置在暗柱纵筋的外侧图32T形：伸至墙对边－保护层+15*d图33一字形：长度＝墙长－保护层*2+15*d*2图34斜交：外侧：墙净长+锚固Lae(La)内侧：钢筋连续通过连续通过图35水平筋根数：基础层：在基础部位布置间距小于等于500且不小于两道水平分布筋与拉筋楼层：(层高－水平分布筋间距)/间距+104G101-3P32、45竖向筋根数计算根数=墙身净长－1个竖向间距(或2*50)/竖向筋间距+1（图32）（图33）（图34）（图35）七、剪力墙端为端柱钢筋计算钢筋部位及其名称计算公式说明附图水平筋长度外侧钢筋连续通过，伸至墙对边，长度=墙长-保护层内侧钢筋锚入端柱内，长度=墙净长+锚固锚固取值：当柱宽－保护层≥Lae时，锚固=Lae；当柱宽－保护层<Lae时，锚固=柱宽-保护层+15*d。
图36竖向筋根数根数=墙身净长-1个竖向间距(或2*50)/竖向筋间距+1（图36）八、剪力墙开洞钢筋计算钢筋部位及其名称计算公式说明附图水平筋长度长度=水平筋伸到洞口边－保护层+15d03G101－1P16水平筋根数水平筋距离洞口边50mm或二分之一个间距竖向筋长度长度＝水平筋伸到洞口边－保护层+15d竖向筋根数竖向筋距离洞口边50mm或二分之一个间距拉筋根数(墙面积－门洞总面积－暗柱所占面积－暗梁面积－连梁所占面积)/(横向间距*纵向间距)洞口加强构造当矩形洞宽和洞高均不大于800mm时，洞口补强纵筋构造（图111）；当设计注写补强纵筋时，按注写值补强；当设计未注写时，按每边配置两根直径不小于12mm且不小于同向被切割纵向钢筋总面积的50％补强，补强钢筋种类与被切割钢筋相同。
03G101-1P16、17、53注：括号内标注用于非抗震图37－42当矩形洞宽和洞高均大于800mm时，洞口补强纵筋构造圆形洞口直径不大于300mm时，补强纵筋构造圆形洞口直径大于300mm时，补强纵筋构造注：剪力墙开洞除了洞口加强纵筋构造外，还有连梁斜向交叉暗撑构造和连梁斜向交叉钢筋构造两种情况，连梁斜向交叉暗撑的及斜向交叉构造钢筋的纵筋锚固长度为：La E或La，斜向交叉暗撑的箍筋加密要求适用于抗震设计(03G101-1P52)。
（图37）（图38）（图39）（图40）（图41）（图42）九、连梁钢筋计算剪力墙墙梁分为：连梁、暗梁和边框梁。
钢筋部位及其名称计算公式说明附图中间层连梁钢筋纵向钢筋长度＝洞口宽度+2*max{锚固，600}03G101-1P16、51锚固取值：当柱宽(或墙宽)－保护层≥Lae时，锚固=Lae；当柱宽(或墙宽)－保护层<Lae时，锚固=柱宽-保护层+15*d；注：当连梁端部支座为小墙肢时，连梁纵向钢筋图43图44图45锚固与框架梁纵筋锚固相同。
箍筋根数＝(洞口宽度－100)/间距+1箍筋根数＝(洞口宽度－100)/间距+1+(左锚顶层连梁钢筋固－100)/150+1+(右锚固－100)/间距+1双洞口连梁钢筋图45（图43）（图44）（图45）（图46）十、暗梁钢筋计算钢筋部位及其名称计算公式说明附图暗梁钢筋计算当暗梁与端柱相连接时：纵筋长度=暗梁净长(从柱边开始算)+左锚固+右锚固锚固取值：当柱宽(或墙宽)－保护层≥Lae时，锚固=Lae；当柱宽(或墙宽)－保护层<Lae时，锚固=柱宽-保护层+15*d；图47当暗梁与暗柱相连接时：纵筋长度=暗梁净长(从柱边开始算)+2*Lae(或La)箍筋根数=暗梁净长/箍筋间距+1（图47）钢筋部位及其名称计算公式说明附图墙梁侧面纵筋和拉筋当设计未注写时，侧面构造纵筋同剪力墙水平分布筋；03G101-1P51当连梁截面高度>700时，侧面纵向构造钢筋直径应≥10mm，间距应≤200；当跨高比≤时，侧面构造纵筋的面积配筋率应≥%。
图46拉筋直径：当梁宽≤ 350时为6mm，梁宽>350时为8mm，拉筋间距为两倍箍筋间距，竖向沿侧面水平筋隔一拉一；钢筋部位及其名称计算公式说明附图墙梁对墙身钢筋的影响竖向筋长度：剪力墙的竖向钢筋连续穿越边框梁和暗梁，因此暗梁和连梁不影响剪力墙的竖向钢筋计算。
水平筋根数：剪力墙水平钢筋连续穿过暗梁和连梁拉筋根数＝(墙面积－门洞总面积－暗柱所占面积－暗梁面积－连梁所占面积)/(横向间距*纵向间距)拉筋构造见03G101-1P35十一、剪力墙变截面钢筋计算钢筋部位及其名称计算公式说明附图竖向筋计算墙身变截面下层竖向钢筋长度：层高-下层钢筋露出长度－板厚+锚固Lae(La)竖向钢筋构造如图03G101-1P48图48墙身变截面插筋长度：+本层露出长度+与上层钢筋进行搭接(如采用焊接时，搭接长度为0)竖向筋根数：墙身净长－1个竖向间距(或2*50)/竖向布置间距+1（图48）。
