中考物理专题复习 专题十 串联电路中电流、电压、电阻的关系
电压电阻电流之间的关系
电压电阻电流之间的关系电压、电阻和电流是电学中最基本的概念，它们之间存在着密切的关系。
本文将从人类的视角出发，以自然流畅的语言，描述电压、电阻和电流之间的关系。
电压是指电流通过导体时产生的电势差。
通俗地说，电压就是电流推动电子流动的力量。
我们可以将电流比喻为水流，电压就是水流推动水分流动的力量。
当电压增大时，电子在导体中移动的速度也会增加，相应地电流也会增大。
反之，当电压减小时，电流也会减小。
电阻是指导体对电流流动的阻碍程度。
可以将电阻比喻为水管中的阻力。
当水管的直径较小时，水流通过的速度就会减慢，水流的阻力也会增大。
同样地，当导体的电阻增大时，电流的流动就会受到阻碍，电流的大小也会减小。
反之，当电阻减小时，电流的流动就会更加顺畅，电流的大小也会增大。
电流是指单位时间内通过导体的电荷量。
可以将电流比喻为水流的流量。
当水流的流量增大时，单位时间内通过的水量也会增大。
同样地，当电流增大时，单位时间内通过导体的电荷量也会增大。
反之，当电流减小时，单位时间内通过的电荷量也会减小。
电压、电阻和电流之间存在着密切的关系。
电压决定了电流的大小，而电阻决定了电流的流动情况。
当电压增大时，电流也会增大；当电阻增大时，电流也会减小。
因此，通过调节电压和电阻的大小，我们可以控制电流的大小和流动情况。
在实际应用中，电压、电阻和电流之间的关系被广泛应用于各种电路和设备中。
例如，我们可以通过调节电压和电阻的大小来控制电灯的亮度，调节电压和电阻的大小来控制电子设备的工作状态等。
电压、电阻和电流的关系也是电子工程师设计电路和设备时必须考虑的重要因素。
电压、电阻和电流之间存在着密切的关系。
电压决定了电流的大小，而电阻决定了电流的流动情况。
通过调节电压和电阻的大小，我们可以控制电流的大小和流动情况。
这种关系在电子工程中得到广泛应用，对于我们理解和应用电学知识具有重要意义。

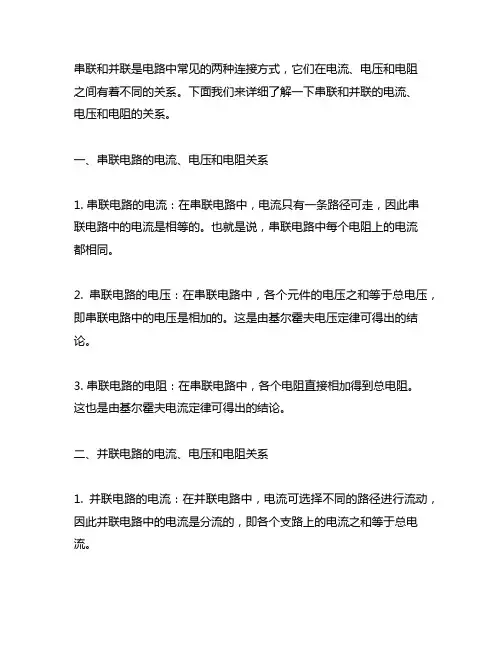

串联和并联的电流电压电阻的关系
串联和并联是电路中常见的两种连接方式，它们在电流、电压和电阻之间有着不同的关系。
下面我们来详细了解一下串联和并联的电流、电压和电阻的关系。
一、串联电路的电流、电压和电阻关系1. 串联电路的电流：在串联电路中，电流只有一条路径可走，因此串联电路中的电流是相等的。
也就是说，串联电路中每个电阻上的电流都相同。
2. 串联电路的电压：在串联电路中，各个元件的电压之和等于总电压，即串联电路中的电压是相加的。
这是由基尔霍夫电压定律可得出的结论。
3. 串联电路的电阻：在串联电路中，各个电阻直接相加得到总电阻。
这也是由基尔霍夫电流定律可得出的结论。
二、并联电路的电流、电压和电阻关系1. 并联电路的电流：在并联电路中，电流可选择不同的路径进行流动，因此并联电路中的电流是分流的，即各个支路上的电流之和等于总电流。
2. 并联电路的电压：在并联电路中，各个支路上的电压相等，等于总电压。
也就是说，在并联电路中，各个支路上的电压相同。
3. 并联电路的电阻：在并联电路中，各个支路的电阻经过计算得到并联后的总电阻。
计算方式是利用电阻公式的倒数之和再取倒数。
三、串联和并联电路的不同之处1. 串联电路中的电流相等，电压相加，电阻直接相加；而并联电路中的电流分流，电压相等，电阻取倒数相加再取倒数。
2. 串联电路中的总电阻大于任意一个电阻的值，而并联电路中的总电阻小于任意一个电阻的值。
3. 串联电路中的总电压等于各个元件电压之和，而并联电路中的总电压等于各个支路的电压值。
串联和并联的电流、电压和电阻之间有着微妙的关系。
在实际应用中，根据不同的需求和情况，选择合适的串联或者并联连接方式来构建电路，是非常重要的。
对于电流、电压和电阻的关系要有清晰的理解，才能更好地分析和设计电路。
四、串并联混合电路的分析除了纯粹的串联电路和并联电路之外，还有一种常见的电路连接方式，即串并联混合电路。
在串并联混合电路中，电路中既有串联连接，又有并联连接。
这种情况下，需要对电流、电压和电阻进行更为复杂的分析。
串并联电路电流电压电阻规律
串并联电路电流电压电阻规律嘿，朋友们，今天我们聊聊电路里的那些事儿。
说到电路，很多人第一反应就是“呃，难道要上课了吗？”其实，别担心，我保证今天的内容轻松得就像在家里看一部搞笑片，准备好了吗？1. 电路的基础知识在我们生活中，电无处不在。
无论是你家里的灯，还是手机充电器，都是在用电。
电路就像是一条小河，电流就是流动的小水，电压是水的压力，而电阻则是河道里的一些小石头，阻碍水流的通畅。
1.1 什么是电流？先说说电流，电流就是电子流动的速率，简单来说就是“电”的流动。
你想象一下，夏天的溪水在阳光下闪闪发光，流淌得欢快，那就是电流在电路里奔腾。
而电流的单位是安培（A），听起来挺高大上的，但其实就是一个单位而已。
1.2 电压和电阻的关系接着，咱们聊聊电压。
电压就像是给水流施加的压力，没有压力，水就流不动。
电压的单位是伏特（V）。
这俩东西关系可大了，电压越高，电流就越容易流动。
不过，河道里的石头（电阻）越多，水流就越慢，电阻越大，电流就越难通过，明白了吗？这就叫“压力越大，流量越大”，可惜我们的水管有时候也难免堵塞！2. 串联电路与并联电路接下来，咱们要进入电路的“深水区”——串联和并联。
这两个家伙就像是两种不同的聚会风格，一个是密闭小聚，一个是大型狂欢派对，各有各的乐趣。
2.1 串联电路先说串联电路。
想象一下，串联就像是一条连着许多灯泡的串灯，灯泡一个接一个，像是过独木桥。
电流在这里是一样的，走到每一个灯泡都不会少。
不过，问题来了，如果其中一个灯泡坏了，整个串灯就会黑乎乎的，这就是串联的“缺点”。
但是，串联电路的电压是分配的，灯泡越多，每个灯泡上获得的电压就越少，这也是个“坑”。
2.2 并联电路而并联电路就像是一个大派对，所有的灯泡都在同一时间开着，电流可以从不同的路过来。
即使一个灯泡坏了，其他的依然能照亮，简直是太酷了！在并联电路中，电压是相同的，电流则会根据每个灯泡的电阻来分配，这种灵活性让人觉得心里美滋滋。
串并联电路中：电流、电压、电阻的关系
6、在并联电路中根据各并联支路两端的电压相等可知： =
7、两个电阻并联时总电阻： =
8、两个电阻并联后，接入电路的总电阻为R：若将其中任何一个电阻减小，则总电阻将小于R；若将其中任何一个电阻变大，则总电阻将大于R
9、在家庭电路中，同时工作的用电器越多，总电阻越小，干路电流将会越大
10、 = = = =
串并联电路中：电流、电压、电阻的关系
电流联
电
路
串联电路中各处的电流都相等
I=I1=I2
串联电路两端的电压等于各部分电路两端电压的总和U=U1+U2
两个串联电阻的总电阻等于各分电阻之和R=R1+R2
1、等效替代法
2、两段电阻串联在一起，相当于导体的长度变长，因此总电阻会变大
3、串联电路的总电阻的阻值比任何一个分电阻的阻值都大
两个并联电阻的总电阻的倒数，等于两个分电阻的倒数之和
= +
1、等效替代法
2、两段电阻并联在一起，相当于导体的横截面积变大（粗），因此总电阻会变小
3、电阻并联后的总电阻的阻值比任何一个分电阻的阻值都小
4、n个阻值为R的电阻并联，总电阻 =
5、并联电路中，电阻有分流作用，电阻越大，分流越少。即电流与电阻成反比，可写成公式： =
4、n个阻值为R的电阻串联，总电阻 =nR
5、串联电路中，电阻有分压作用，电阻越大，分压越多。即电压与电阻成正比，可写成
公式： =
6、在串联电路中根据电流处处相等可知： =
7、 = = = =
并
联
电
路
并联电路中，干路电流等于各支路电流的总和
I=I1+I2
2023年中考物理热点复习：串并联电路电流电压电阻的规律(教师版)
故选：C。
例 6．在如图所示电路中，开关 S 闭合时，规格相同的灯泡 L 、L 均能发光，图中甲、乙、丙
为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（ ）
A．L 和 L 并联，甲、乙、丙示数分别为 0.6V，0.3A， . A B．L 和 L 并联，电源电压为 . V，通过 L 、L 的电流分别为 0.3A、0.6A C．L 和 L 串联，电路中的电流为 0.6A，L 、L 两端的电压分别为 0.3V、 . V D．L 和 L 串联，甲、乙、丙示数分别为 0.3A、0.6V、 . V 【分析】电压表的内阻很大、在电路中相当于断路，电流表的内阻很小、在电路中相当于导线， 规格相同的灯泡 L 、L 均能发光，则它们的连接方式要么是串联，要么是并联。 （ ）两灯泡并联时，电流有两条路径，根据电表的特点判断出电表的类型和测量的电路元件， 根据并联电路的电压特点和欧姆定律判断两支路的电流关系，结合表中数据判断两电流表的
D．0.4A 0.9A
【分析】由实物图可知，两灯泡并联，电流表 A 测干路电流，A 测 L 支路的电流，根据图 示和并联电路的电流特点求出通过两灯的电流。
【解答】由图可知，灯泡 L 、L 并联，电流表 A 测干路电流，A 测 L 支路的电流； 因并联电路中干路电流等于各支路电流之和，则 A 的示数应大于 A 的示数，而图中电流表
【解答】三只小灯泡 L 、L 、L3 串联在电路中，根据串联电路电流规律可知通过它们的电流 相等。
故选：D。
例 2.用下列电路探究电路的电流规律时，电流表 A 、A 的示数如图所示，则流过灯泡 L 、L
第 1页（共 5页）
的电流分别是（ ）
A．0.9A 0.4A
B． .3A 0.4A
电流、电压和电阻的关系 初中物理
I
R
U
欧姆定律表达式：
I=U/R
I
R U
I —表示这段导体的电流。 U—表示这段导体两端的电压 R—表示这段导体的电阻
1.有人根据公式R=U/I跟公式I=U/R 在形式上相似，说“电阻R跟电压U 成正比，跟电流I成反比。”你认为 这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性 质，它只跟导体的材料、长度、横截面积 和温度有关，跟电流、电压无关。
实验 次序 (1) (2) (3)
5V 电压U=＿ 电阻 电流 /Ω /安 5 10 15 1 0.5 0.3
二、欧姆定律
1.内容：导体中的电流，跟这段导体两端的 电压成正比，跟这段导体的电阻成反比。这 个规律叫欧姆定律。 I （ A ） U 2.公式： I ＝ 单位：U（V ） R R（ Ω）
3.变换公式：
科学家简介
欧姆 (1789-1854)
乔治· 西蒙· 欧姆生于德国埃尔兰根城，父亲 是锁匠。父亲自学了数学和物理方面的知识，并 教给少年时期的欧姆，唤起了欧姆对科学的兴趣。 16岁时他进入埃尔兰根大学研究数学、物理与哲 学，由于经济困难，中途缀学，到1813年才完成 博士学业。
5Ω 电阻R=＿ 实验 电压 电流 次序 /伏 /安 1 (1) 0.2 (2) 1.5 0.3 2 0.4 (3)
结论：
在电阻不变的情况下，导体中的电流跟这段
导体两端的电压成正比。
注意：实验中误差的存 在，可能电流与电压不 是严格的成正比关系。
二、研究电流和电阻的关系
2.实验：保持电压不变，改变电阻， 研究电流和电阻的关系
每次实验更换电阻R 电路图
实 物 图 R
研究电流和电阻的关系中滑动变阻器的作
电流与电压、电阻的关系(PPT课件(初中科学)31张)
21
2、已知电阻和电流，求电压？ 【例题2】一个电热水器工作时电热丝的电阻是 44欧，通过的电流是5安，求电热水器工作时 两端的电压。
解： 已知 R＝44欧，I＝5安
因为I＝U/R，所以 U＝IR ＝5安×44欧＝220伏
答：电热水器工作时两端的电压是220伏。
22
5.0
10.0 15.0 20.0 电阻R（欧）
14
实验结论2： 电压不变时，通过电阻的电流与电阻的阻值 成反比。
二、欧姆定律
1、德国物理学家欧姆研究了电流与电压、电阻 的关系，在 1827年得出了如下结论 ：
导体中的电流，跟这段导体两端的电压成正比， 跟这段导体的电阻成反比。
2、公式： I ＝
U R
当电路中电阻一定时， 电压越大，电流越 大 ；
图一
比较图二和图三： 电压 相同， 灯的电阻 不相同，
灯较暗（电流较小）的是 C 灯，
图二
当电路中电压一定时， 电阻越大，电流越 小 ；
图三
3
一、电流与电压、电阻的关系
电流、电压、电阻这三个量之间到底有什么规律呢？ 研究这三个量之间的关系，可以用什么方法进行实验：
电压与电流的比值基本相等。
9
实验结论1： 电阻不变时，通过电阻的电流与加在电阻两端 的电压成正比。
以上表格中计算出的电压与电流的比值 是否完全相等？与同学讨论结果，并分析原因。 电压与电流的比值不是完全相等。 科学实验研究总会有误差存在的。
10
2、电流与电阻的关系
控制变量： 保 持电压不变；
改变电阻， 研究 电流 和 电阻 的关系
1．图 4-59 中，更换定值电阻 R ，调节滑动变阻器
中考物理电流电压电阻和欧姆定律知识点复习
中考物理电流电压电阻和欧姆定律知识点复习中考物理电流电压电阻和欧姆定律知识点复习[复习目标]1．电流强度：表示电流大小的物理量，简称电流。
电流强度等于1是安培，简称安，符号是A。
2．串联电路电流的特点：串联电路中各处的电流相等。
3．并联电路电流的特点：并联电路干路中的电流等于各支路中的电流之和。
1．电压：电压是形成电流的原因。
电压的单位是伏特，简称伏，符号是V。
2．串联电路电压的特点：串联电路的总电压等于各部分电压之和。
3．并联电路电压的特点：并联电路各支路两端的电压相等。
1．电阻：电阻是导体本身的一种性质，是表示导体对电流阻碍作用大小的物理量。
电阻的单位是欧姆，简称欧，代表符号Ω。
2．决定电阻大小的因素：导体的电阻跟它的长度有关，跟横截面积有关，跟组成导体的材料有关，还跟导体的温度有关。
3．滑动变阻器：通过改变接入电路导线长度改变电阻值的仪器。
4．电阻箱：通过改变接入电路定值电阻个数和阻值改变电阻大小的仪器，它能表示出电阻值。
1．欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2．电阻的串联：串联电路的总电阻，等于各串联电阻之和。
3．电阻的并联：并联电路的总电阻的倒数，等于各并联电阻的倒数之和。
4．用伏安法测电阻：通过测量导体两端的电压U，导体中的电流I，得知其电阻R。
一．电流、电压、电阻1．电流(1)电流强度的测量要测量某部分电路中的电流强度，必须把安培表串接在这部分电路里。
在把安培表串联到电路里的时候，必须使电流从“+”接线柱流进安培表，并且从“”接线柱流出来。
在测量前后先估算一下电流强度的大小，然后再将合适的安培表接入电路。
在闭合电键时，先必须试着触接电键，若安培表的指针急骤摆动并超过满刻度，则必须换用更大量程的安培表。
使用安培表时，绝对不允许经过用电器而将安培表的两个接线柱直接连在电源的两极上，以防过大电流通过安培表将表烧坏。
因为安培表的电阻很小，所以千万不能把安培表并联在用电器两端或电源两极上，否则将造成短路烧毁安培表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
V 2
A
2019-2020年中考物理专题复习 专题十 串联电路中电流、电压、电
阻的关系
（本考点作为一道选择题在试题说明中说明考查串联电路的问题，但为防万一，并联电路的相关问题也要注意。
要求：①会用实验探究导体中的电流与电压和电阻的关系；②理解欧姆定律，了解简单串并联电路中电流、电压、电阻的关系，并能进行有关计算。
）
1、下列关于电流、电压、电阻的关系说法正确的是（ ）
A ． 电压大的电路中电流一定大
B ． 电阻大的电路中电流一定小
C ． 导体中的电流与电压、电阻无关
D ． 导体中的电阻与电流、电压无关
2、如图所示的电路，闭合开关S ，将滑片P 向右移动时（ ）
A ． 电压表示数变大，电流表示数变大
B ． 电压表示数变小，电流表示数变大
C ． 电压表示数变小，电流表示数变小
D ． 电压表示数与电流表示数的比值变大
3、如图所示的电路中，电源电压保持不变，为定值电阻，开关S 闭合后，滑动变阻器的滑片P 向左移动时，下列说法正确的是（ ）
A ． 电流表示数变小，电压表与电流表示数乘积变大
B ． 电流表示数变大，电压表与电流表示数乘积变大
C ． 电流表示数变小，电压表与电流表示数之比变大
D．电流表示数变大，电压表与电流表示数之比变小
4、如图，电源电压保持不变，闭合开关后，将滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（）
A．电流表A的示数变大，电压表V２的示数变小
B．电压表V2 的示数与电流表A的示数的比值不变
C．电流表A的示数变小，电压表V２的示数不变
D．电压表V1与电压表V2的示数之和不变
5、如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（）
A．电压表的示数不变，电流表A1的示数变大
B．电压表的示数变大，电流表A1的示数变大
C．电流表A1的示数和电流表A2的示数同时变小
D．电流表A1的示数和电流表A2的示数同时变大
6、如图的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑
片P向右移动时，不变的是（）
A．电流表A示数与电流表A1示数的差值
B．电压表V示数与与电流表A示数的比值
C．电压表V示数与与电流表A示数的乘积
D．电压表V示数与与电流表A1示数的乘积
7、如图所示的电路，电源电压恒定，开关S1闭合，S2
断开．要使电压表和电流表的示数均
增大，下列操作一定可行的是（）
A．滑动变阻器的滑片P向右移
B．滑动变阻器的滑片P向左移
C．滑动变阻器的滑片P不动，S1由闭合到断开
D．滑动变阻器的滑片P不动，S2由断开到闭合
8、图5所示的电路中，电源两端电压保持不变。
开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）
A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗
D．电流表的示数变小，灯L变亮
A1
9、如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）
A. 电压表V1示数变小，电压表V2示数变大
B.电流表A示数变小，电压表V1示数不变
C. 电流表A示数不变，灯泡L亮度变亮
D. 电压表V1示数不变，灯泡L亮度变暗
10、如图8所示电路中，电源电压不变，R1为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）
A．电压表示数变小，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变小
D．电压表和电流表的示数的比值不变
11、如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过
程中（）
A. 电压表V的示数变小，电流表A2示数变大
B. 灯泡变亮，电流表A2示数变小
C. 电压表V的示数不变，灯泡亮度不变
D. 电流表A1示数不变，电流表A2示数变大
12、如图7所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（）
A．电流表和电压表的示数均变小
B．电流表和电压表的示数均变大
C．电流表示数变大、电压表的示数不变
D．电流表示数变小、电压表的示数不变
13、如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时( )
A.电流表示数变大，电压表与电流表示数之比变大
B.电流表示数变小，电压表与电流表示数之比不变
C.电流表示数变大，电压表与电流表示数之比不变
D.电压表示数变大，电压表与电流表示数之比变大
14、如图所示的电路，电源电压保持不变。
当开关S闭合时，滑动变阻器的滑片由中点向右滑动的过程中，下列说法正确的是
A.电流表A1示数变小，电流表A2示数不变
B.电流表A1示数不变，电流表A2示数变小
C.电流表A1示数变大，电流表A2示数变小
D.电流表A1示数变小，电流表A2示数变大
15、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其电阻随一氧化碳浓度的增大而减小，若将二氧化锡传感器接入如图4所示的电路中，当二氧化锡传感器所处空间的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）
A．U变小，I变小 B．U变小，I变大
C．U变大，I变小 D．U变大，I变大
16、如图所示的电路，开关s闭合后，滑动变阻器滑片P向右滑动的过程中，有关电流表、电压表的读数以及灯泡亮度的变化，下列说法中正确的是（）
A．电流表的读数变大，电压表的读数变小，灯泡变暗
B.电流表的读数变小，电压表的读数变大，灯泡变亮
C.电流表、电压表的读数都变小，灯泡变暗
D.电流表、电压表的读教都变大，灯泡变亮
17、根据欧姆定律可以导出公式R=U/I，下列说法正确的是（）
A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
C．当通过导体的电流为零时，电阻也为零
D．当导体两端的电压为零时，电阻不为零
18、如图所示，电源电压恒定，闭合开关S后，滑动变阻器滑片P自a
向b移动的过程中（）
A．电流表A的示数变小，电压表V1的示数不变
B．电流表A的示数变大，电压表V2变小
C．电压表V1的示数与电流表A的示数之比变小
D．电压表V2的示数与电流表A的示数之比变大23157 5A75 婵30579 7773 睳22264 56F8 囸X27984 6D50 浐j34766 87CE 蟎36106 8D0A 贊32811 802B 耫27007 697F 楿834320 8610 蘐32087 7D57 絗 23519 5BDF 察。
