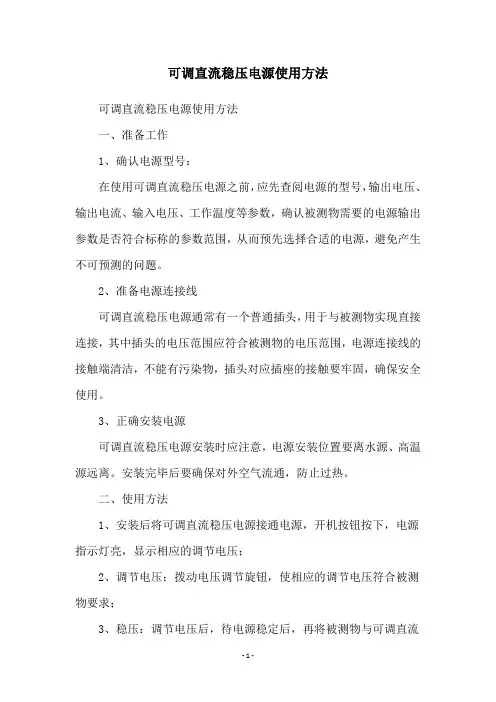

可调直流稳压电源使用方法
可调直流稳压电源使用方法可调直流稳压电源使用方法一、准备工作1、确认电源型号：在使用可调直流稳压电源之前，应先查阅电源的型号，输出电压、输出电流、输入电压、工作温度等参数，确认被测物需要的电源输出参数是否符合标称的参数范围，从而预先选择合适的电源，避免产生不可预测的问题。
2、准备电源连接线可调直流稳压电源通常有一个普通插头，用于与被测物实现直接连接，其中插头的电压范围应符合被测物的电压范围，电源连接线的接触端清洁，不能有污染物，插头对应插座的接触要牢固，确保安全使用。
3、正确安装电源可调直流稳压电源安装时应注意，电源安装位置要离水源、高温源远离。
安装完毕后要确保对外空气流通，防止过热。
二、使用方法1、安装后将可调直流稳压电源接通电源，开机按钮按下，电源指示灯亮，显示相应的调节电压；2、调节电压：拨动电压调节旋钮，使相应的调节电压符合被测物要求；3、稳压：调节电压后，待电源稳定后，再将被测物与可调直流稳压电源连接；4、调节电流：通过调节电流调节旋钮，使输出电流符合被测物要求；5、调试完毕后，断开可调直流稳压电源与被测物的连接。
三、注意事项1、不要触碰电源输出端及元件上相应的导线，防止放电；2、电源的安装使用应遵守专业安全标准，安装现场应保持洁净平坦；3、避免在电源输入输出端口接驳非标准电源线；4、不要超负荷使用可调稳压电源，以免发生故障；5、禁止电源的手动调节，禁止在空载状态下操作电源；6、注意电源的输出短路问题，避免电源的过载使用；7、注意电源的功率损耗，以免过载使用；8、保持电源外壳整洁，免受灰尘和污染的侵害；9、使用完毕后，要及时断开电源，释放电源的负荷，以防止电源过负荷使用。
可调直流稳压电源制作原理
可调直流稳压电源1、可调直流稳压电源的构成可调直流稳压电源是由降压、整流、滤波、稳压、调整、滤波、电压指示构成的。
降压的作用是：将输入的220V交流电压降到24V。
此时输出的还是交流电压。
整流的作用是：将交流电压整流成直流电压。
此时输出的是只有正半周的电压。
加电指示的作用是：加电后红色指示灯亮。
指示稳压电源已经加电。
滤波的作用是：将正半周的电压过滤成纹波系数很小的接近直流的电压。
稳压的作用是：将纹波系数很小的输出电压稳定在用户需要的直流电压上。
输出电压调整：根据用户的需要，调节稳定输出电压值。
二次滤波：为了在用电时需要突发大电流时，向负载提供瞬时电流。
稳定输出电压。
电压指示：将当前输出的电压值用表头显示出来，以便用户对输出电压调整和使用。
其原理框图如图1所示。
图1 稳压电源框图2、所用的器件和电原理图组成降压的元件是：变压器B1。
组成整流的元件是：D1-D4这四只二极管组成滤波的元件是2200微法、耐压50V的电解电容C1（外形如图3所示）。
组成加电指示的元件是：限流电阻R1和红色发光二极管。
组成稳压的元件是：可调输出电压的集成三端稳压器LM317。
组成输出电压调整元件是：电位器R P（外形图如图4所示）。
组成二次滤波元件是：10uF、耐压50V的电解电容C2。
组成电压指示元件是：0-24V指针式电压表头。
电原理图如图2所示。
图2 可调稳压电路电原理图图3 电解电容外形图图4 电位器外形3、电路板布局以及安装有关电路板上原器件的安装如图5所示。
装元器件时应该先装矮的元件，后装高的元件。
图（a）是总装配图。
图（b）是电位器和发光二极管装配图。
图（c）是三端稳压器引脚图。
图（d）是表头和输出端子接线图。
外形图如图6所示。
（a）（b）（c）（d）图5装配图图6 外形图4、装配顺序及调试方法：1）首先安装D1-D4构成的电桥。
安装完毕后可以从输入端用电10KΩ阻挡正反向测量是否有短路。
如果内阻很大则说明没有短路。
自控课程设计——可调直流稳压电源课程设计报告
自控原理课程设计报告课题: 直流稳压电源的设计班别: 10电气2组员: （学号）020103一、设计目的熟悉自控原理的基本理论, 在实践的综合运用中加深理解, 掌握电路设计的基本方法、设计步骤, 培养综合设计与调试能力。
2.学会直流稳压电源的设计方法和性能指标测试方法。
3、培养实践技能, 提高分析和解决实际问题的能力。
4、加强组员之间的协调合作的意识, 提高组员合作的能力。
二、设计任务及要求1.设计一个连续可调的直流稳压电源, 主要技术指标要求:①输入（AC）：U=220V, f=50HZ；②输出直流电压: U0=1.27→12.24v；③输出电流: I0<=1A；④纹波电压: Up-p<30mV；2.设计电路结构, 选择电路元件, 计算确定元件参数, 画出实用原理电路图。
3、自拟实验方法、步骤及数据表格, 提出测试所需仪器及元器件的规格、数量。
4、在实验室MultiSIM8-8330软件上画出电路图, 并仿真和调试, 并测试其主要性能参数。
三、实验设备及元器件1. 装有multisim电路仿真软件的PC2.三端可调的稳压器LM317一片3.电压表、焊电路板的工具4.滑动变阻器、二极管、变压器、电阻、电容、整流桥四、电路图设计方法（1）确定目标: 设计整个系统是由那些模块组成, 各个模块之间的信号传输, 并画出直流稳压电源方框图。
（2）系统分析：根据系统功能, 选择各模块所用电路形式。
（3）参数选择: 根据系统指标的要求, 确定各模块电路中元件的参数。
（4）总电路图: 连接各模块电路。
（5）将各模块电路连起来, 整机调试, 并测量该系统的各项指标。
五、总体设计思路1. 直流稳压电源设计思路（1）电网供电电压交流220V(有效值)50Hz, 要获得低压直流输出, 首先必须采用电源变压器将电网电压降低获得所需要交流电压。
（2）降压后的交流电压, 通过整流电路变成单向直流电, 但其幅度变化大（即脉动大）。
直流可调稳压电源的故障排查和维修方法
直流可调稳压电源的故障排查和维修方法直流可调稳压电源是一种广泛应用于电子设备中的电源设备，其作用是提供稳定的直流电压输出。
然而，在长期使用过程中，不可避免会出现一些故障情况。
本文将介绍直流可调稳压电源的常见故障情况以及相应的排查和维修方法。
一、无输出故障1. 检查输入电源：首先，确认输入电源是否正常接通，并检查其电压稳定性。
如果输入电源的电压异常，可以尝试更换或修复电源输入。
2. 检查输出调节器：如果输入电源正常，但仍无法输出稳定的电压，可能是调节器出现故障。
检查调节器的连接是否良好，排查并修复可能存在的接触不良或线路破损问题。
3. 检查电子元件：如果以上步骤仍无法解决无输出问题，可能是电源内部的电子元件损坏。
检查关键元件，如稳压管、电容器等，是否存在烧坏、漏液等情况。
如有需要，更换损坏的元件。
二、输出电压波动大1. 检查负载情况：输出电压异常波动可能与负载变化较大有关。
检查负载是够稳定，并适当调整负载情况以减小波动。
2. 检查电容器：电容器是稳压电源输出电压平稳的重要元件。
检查电容器是否损坏或漏液，如有需要，更换问题电容器并进行合适的焊接。
3. 检查反馈电路：稳压电源的反馈电路能够对输出电压进行监测和控制。
检查反馈电路的连接情况，确保信号传输通畅。
如果有发现问题，修复或更换电路中的元件。
三、过热故障1. 检查散热器：过热可能是散热器无法有效散热引起的。
检查散热器的连接和散热片是否正常，如有需要，清理灰尘或更换散热器。
2. 检查风扇：风扇在稳压电源散热中起到重要作用。
检查风扇是否运转正常，如果不正常，可以更换故障风扇。
3. 检查工作环境：稳压电源的工作环境也会对其散热产生影响。
确保电源周围空气流通良好，并且避免高温环境下的工作。
四、保护功能触发1. 过流保护：如果直流可调稳压电源进入过流保护状态，可能是负载电流过大。
检查负载是否需要重新调整，以确保电流在稳定范围内。
2. 过压保护：当直流可调稳压电源进入过压保护状态时，可能是输出电压过高。
可调直流稳压电源的设计实验报告
可调直流稳压电源的设计实验报告一、实验目的本次实验的目的是设计并制作一个可调直流稳压电源，能够输出稳定的直流电压，并且电压值在一定范围内可调节，以满足不同电子设备和电路的供电需求。
二、实验原理可调直流稳压电源通常由电源变压器、整流电路、滤波电路和稳压电路四部分组成。
电源变压器的作用是将市电交流电压（通常为 220V）变换为适合后续电路处理的较低交流电压。
整流电路将交流电压转换为单向脉动直流电压。
常见的整流电路有半波整流、全波整流和桥式整流等。
滤波电路用于滤除整流输出电压中的交流成分，使输出电压变得平滑。
常用的滤波电路有电容滤波、电感滤波和π型滤波等。
稳压电路的作用是在输入电压、负载电流和环境温度等因素发生变化时，保持输出直流电压的稳定。
常见的稳压电路有串联型稳压电路、三端集成稳压器等。
本实验采用串联型稳压电路，其基本原理是利用调整管的电压调整作用，使输出电压保持稳定。
通过改变调整管的基极电压，可以调节输出电压的大小。
三、实验设备与材料1、电源变压器：220V/15V2、整流二极管：IN4007×43、滤波电容：2200μF/25V×24、集成稳压器：LM3175、电位器：10kΩ6、电阻：240Ω、390Ω7、面包板、导线若干8、万用表、示波器四、实验电路设计1、电源变压器将 220V 市电降压为 15V 交流电压。
2、采用桥式整流电路将 15V 交流电压整流为脉动直流电压。
3、用2200μF 电容进行滤波，得到较为平滑的直流电压。
4、以 LM317 为核心构建串联型稳压电路，通过调节电位器改变LM317 的输出电压。
电路原理图如下：此处插入原理图五、实验步骤1、按照电路原理图，在面包板上搭建电路。
在搭建电路时，注意元件的引脚顺序和正负极性，确保连接正确无误。
2、检查电路连接无误后，接通电源。
使用万用表测量滤波电容两端的电压，确认是否在预期范围内。
3、调节电位器，用万用表测量 LM317 输出端的电压，观察电压是否能够在一定范围内连续可调。
可调直流稳压电源设计
可调直流稳压电源设计一、可调直流稳压电源设计原理1.变压器：变压器主要用于将交流电源转化为所需的低压直流电源。
变压器通过绝缘和耦合来改变交流电压的比例。
在设计变压器时，需要考虑到输出电流和输入电压的比例关系，以及变压器的容量和效率等因素。
2.整流电路：整流电路用于将交流电源转化为直流电源。
一般情况下，整流电路采用整流二极管桥的形式，将交流电源的正负半周分别导通，以获得经过正弦波滤波后的直流电压。
3.稳压电路：稳压电路用于调节输出直流电压的波动范围，确保电压的稳定性。
常见的稳压电路有线性稳压电路和开关稳压电路。
线性稳压电路通过调节电流流过稳流二极管或控制晶体管的导通状态来实现电压稳定。
开关稳压电路采用开关元件和反馈控制电路来实现电压的调节和稳定。
二、可调直流稳压电源设计步骤1.确定输出电压范围和电流要求：根据实际需求确定需要设计的可调直流稳压电源的输出电压范围和最大输出电流。
2.计算变压器参数：根据输出电压和电流的要求计算需要的变压器参数，包括变比、容量和效率等。
变压器的容量要能满足最大输出电流的需求，效率要尽可能高以减少功耗。
3.设计整流电路：根据变压器输出的交流电压设计整流电路。
一般情况下，采用整流二极管桥来实现整流，同时需要添加滤波电容来平滑输出直流电压。
4.设计稳压电路：根据输出电压的波动要求选择合适的稳压电路。
线性稳压电路成本较低，但功耗较大；开关稳压电路成本较高，但效率较高。
选择适当的稳压电路后根据所选方案进行具体电路设计。
5.进行实际电路布局和PCB设计：根据设计的稳压电路进行实际电路布局和PCB设计。
电路布局要合理，考虑到电子元件之间的距离、优化导线布局以减少杂散电磁干扰等。
6.进行电路测试和调试：完成电路布局和PCB设计后，进行电路测试和调试。
通过实际测试，验证设计的稳压电路的可开关稳定性和稳压性能。
7.验证电源性能：通过测试，对设计的可调直流稳压电源进行性能验证，包括输出电压的稳定性、负载能力、纹波等。
可调直流稳压电源工作原理
可调直流稳压电源工作原理可调直流稳压电源是一种可以将输出电压调节为特定值的直流电源。
它的工作原理是通过改变电源内部的电路结构和控制方式，实现输出电压的稳定和调节。
下面详细介绍可调直流稳压电源的工作原理。
一、直流稳压电源的工作原理直流稳压电源是一种能够将不稳定电压转换为稳定电压的电源。
变压器将输入电压降低或升高，整流器将交流电压转换为直流电压，滤波器将直流电压中的纹波消除，稳压器则保证输出电压的稳定。
稳压器是直流稳压电源的核心部分，它主要由采样电路、比较电路、放大电路和调整电路组成。
采样电路将输出电压的一部分反馈到比较电路，比较电路将反馈电压与设定电压进行比较，然后将误差信号传递给放大电路。
放大电路将误差信号进行放大，然后将放大后的信号传递给调整电路。
调整电路根据放大后的信号，调整输出电压，使其与设定电压相等。
可调直流稳压电源可调直流稳压电源是在简单直流稳压电源的基础上增加了调节功能，使输出电压可以根据需要进行调节。
可调直流稳压电源通常由变压器、整流器、滤波器、稳压器、调节器和控制器组成。
调节器是可调直流稳压电源的核心部分，它主要由采样电路、比较电路、放大电路、调整电路和控制器组成。
采样电路将输出电压的一部分反馈到比较电路，比较电路将反馈电压与设定电压进行比较，然后将误差信号传递给放大电路。
放大电路将误差信号进行放大后传递给调整电路，调整电路根据放大后的信号调整输出电压，使其与设定电压相等。
同时，控制器根据设定的电压值和实际输出电压值，调整调节器的输出，从而实现输出电压的调节。
二、可调直流稳压电源的分类可调直流稳压电源可以根据不同的分类方式进行分类，常见的分类方式有以下几种：根据输出电压的调节范围根据输出电压的调节范围，可调直流稳压电源可以分为宽范围可调直流稳压电源和窄范围可调直流稳压电源。
宽范围可调直流稳压电源的输出电压可以在较大的范围内调节，而窄范围可调直流稳压电源的输出电压只能在较小的范围内调节。
可调直流稳压电源的工作原理
可调直流稳压电源的工作原理1. 引言可调直流稳压电源是一种能够提供可调输出电压并保持稳定的电源设备。
它广泛应用于电子设备的研发、生产和测试过程中，为各种电子元件和电路提供所需的直流电源。
2. 基本组成可调直流稳压电源通常由以下几个基本组成部分构成：2.1 变压器变压器是可调直流稳压电源的输入部分，用于将交流电转换为所需的低压交流信号。
变压器具有两个或多个线圈，通过不同的线圈比例可以实现不同的输入输出电压。
变压器还可以通过隔离输入和输出，提供安全性和防止干扰。
2.2 整流桥整流桥是将交流信号转换为直流信号的关键部件。
它由四个二极管组成，能够将交流信号只通过一个方向上的二极管进行整流。
整流桥将交流信号转换为脉动较大的直流信号。
2.3 滤波电容滤波电容用于平滑整流后的脉动直流信号，使其变为更接近稳定直流信号。
滤波电容通过存储电荷来平滑电压，当负载需要更多电流时，滤波电容会释放储存的电荷以满足负载要求。
2.4 稳压器稳压器是可调直流稳压电源的核心部件，用于将滤波后的直流信号调整为所需的稳定输出电压。
其中最常见的类型是线性稳压器和开关稳压器。
3. 工作原理3.1 线性稳压器工作原理线性稳压器通过改变其内部元件的阻抗来调整输出电压。
它通常由三个主要部分组成：基准电压源、误差放大器和功率传输元件。
•基准电压源：提供一个固定的参考电压，通常使用基准二极管或基准晶体管产生一个稳定的参考电流。
•误差放大器：将参考电压与输出电压进行比较，并根据差异产生一个误差信号。
•功率传输元件：根据误差信号控制通过它的电流，从而调整输出电压。
当输出电压低于设定值时，误差放大器会产生一个较高的误差信号，使功率传输元件导通，从而增加输出电压。
当输出电压高于设定值时，误差放大器会产生一个较低的误差信号，使功率传输元件截断，从而减小输出电压。
线性稳压器通过不断调整功率传输元件的导通时间来保持输出电压稳定。
3.2 开关稳压器工作原理开关稳压器利用开关元件（通常为晶体管）的开关特性来调整输出电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可
调
直
流
稳
压
电
源
XX
XXXX XXXX
可调直流稳压电源
1摘要
中文摘要：可调直流稳压电源是采用当前国际先进的高频调制技术，其工作原理是将开关电源的电压和电流展宽，实现了电压和电流的大范围调节，同时扩大了目前直流电源供应器的应用。
本文通过变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压源
电路测量情况为：
（1）输出电压在1.5V-12V范围内连续可调，输出电流最大可达1A;
（2）输出纹波电压小于5mV，稳压系数小于3%，输出电阻小于0.1Ω。
英文摘要：Adjustable dc manostat is USES the current international advanced high frequency modulation technology, its working principle is will switch power supply voltage and current, realizing the detuning range of voltage and current regulation, broadens currently dc power supply application. This article through the transformer, rectifier diode, filter capacitance and integrated voltage source to design the dc voltage stabilizer Circuit measurements for: (1) the output voltage in 12V range 1.5 V - continuously adjustable output current biggest can reach 1A; (2) the output ripple voltage less than 5mV voltage coefficient，less than 3 percent, less than 0.1 Ω output resistance.
关键词：可调直流稳压、变压器、稳压器、输出电压
2引言
随着电子技术迅速发展，对电子设备的电源要求越来越高。
几乎所有的电子设备中都需要稳定的直流电源。
稳压电源具有体积小、重量轻、使用方便和工作可靠等优点，所以被广泛的作为各种晶体管仪器、仪表、教学、自动控制系统与设备的直流电源。
精密稳压、稳流电源还可作为检定某些电工仪表用的稳压、稳流电源。
因此，直流稳压电源是科研、生产、教学和维修等单位常用的必备仪器。
目前国产直流稳压电源按照集成稳压器种类主要可以分成两大类。
稳压器中调整元件工作在线性放大状态的成为线性稳压电源，调整元件工作在开关状态的成为开关稳压电源。
可调直流稳压电源是采用当前国际先进的高频调制技术，其工作原理是将开关电源的电压和电流展宽，实现了电压和电流的大范围调节，同时扩大了目前直流电源供应器的应用。
直流稳压电源的控制芯片是采用目前比较成熟的进口元件，功率部件采用现国际上最新研制的大功率器件，可调直流稳压电源设计方案省去了传统直流电源因工频变压器而体积笨重。
与传统电源相比高频直流电源就较具有体积小、重量轻、效率高等优点，同时也为大功率直流电源减小体积创造了条件，此电源又称高频可调式开关电源。
可调直流稳压电源保护功能齐全，过压、过流点可连续设置并可预视，输出电压可通过触控开关控制。
城市电网提供的一般为220V（或380V）/50HZ的正弦交流电，电源变压器
的作用是将电网交流电压变换成整流滤波电路所需要的交流电压。
然后再将其次级输出电压去整流、滤波和稳压，最后得到所需要的直流电压幅值。
3基础理论
直流稳压电源是一种将220V 工频交流电转换成稳压输出的直流电压的装置，它需要经过变压、整流、滤波、稳压四个环节才能完成。
四个环节的工作原理如下：
(1)电源变压器：是降压变压器，它将电网220V 交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。
(2)整流滤波电路：整流电路将交流电压Ui 变换成脉动的直流电压。
再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。
常用的整流滤波电路有全波整流滤波、桥式整流滤波等。
(3)滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压各滤波电容C 满足RL-C ＝（3~5）T/2，或中T 为输入交流信号周期，RL 为整流滤波电路的等效负载电阻。
(4)稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。
常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。
常用可调式正压集成稳压器有CW317（LM317）系列，它们的输出电压从1.25V －37伏可调，最简的电路外接元件只需一个固定电阻和一只电位器。
其芯片内有过渡、过热和安全工作区保护，最大输出电流为1.5A 。
其典型电路如下图，其中电阻R1与电位器R2组成输出电压调节器，输出电压Uo 的表达式为：Uo ＝
1.25（1＋R2/R1）式中R1一般取120－240欧姆，输出端与调整端的压差为稳压器的基准电压（典型值为1.25V ）。
LM317性能
LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
（1）输出电压范围是1.2V 至37V ，负载电流最大为1.5A ，典型线性调整率0.01%，典型负载调整率0.1%，80dB 纹波抑制比，输入输出电压差≥2V 。
（2）使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
（3）内置有多种保护电路，如过载保护，输出短路保护，过流、过热保护，调整管安全工作区保护。
（4）通常不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
（5）另有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
4调试
...
制作简易调压器—>接通电源—>将接口插入电路板输入端—>将万用表调至20V档位—>用万用表测量输出值—>调节电位器观察电压变化
若电压值显示范围在1.5V～18V，则调试成功，反之失败。
故障分析
在调试过程中输出值无变化，经检测电路板线路正常，元件检测中发现某二极管工作不正常。
调换后调试成功。
